基于Matlab的聚类彩色图像分割系统

本文设计并实现了一个基于 MATLAB 的图像分割图形用户界面系统,集成了三种常用的聚类算法:模糊C均值聚类(FCM)、K-Means 聚类以及改进的二分K-Means 聚类。系统通过 GUI 形式提供用户交互支持,允许用户加载任意图像,指定聚类数,快速对图像进行分割,并可视化分割结果与运行性能(包括耗时与迭代次数)。FCM 算法通过软聚类方法有效处理图像中的模糊边界,K-Means 提供了高效的硬聚类方案,而二分K-Means 则引入了贪心策略动态细化聚类结果,提高了对复杂图像的适应性。实验表明,本系统具备良好的交互性与实用性,适用于图像预处理、特征提取及目标识别等多个计算机视觉场景。

作者:张家梁(自研改进)

引言

图像分割是计算机视觉与图像处理领域中的关键技术,其目标是将图像划分为若干具有语义一致性或统计相似性的区域,从而为后续的图像分析、特征提取、目标识别等任务提供基础支持。随着图像数据的广泛应用,快速、准确且具有良好用户交互性的图像分割工具日益受到关注。

聚类算法因其无需大量先验信息、适应性强的特点,被广泛应用于图像分割任务中。其中,K-Means 算法以其简单高效被广泛采用,但对初始值敏感且难以处理非线性边界;模糊C均值聚类(FCM)允许像素以不同隶属度同时属于多个类别,更适合处理图像中灰度模糊的边界;而二分K-Means 则通过贪心策略逐步优化聚类结构,提高了聚类的鲁棒性与表达能力。

本文提出并实现了一个基于 MATLAB 平台的图像分割 GUI 系统,将上述三种聚类方法集成于统一界面中,用户可通过简单操作完成图像加载、聚类数设置、分割结果可视化等流程。相比于传统命令行图像处理方式,该系统更直观、更易操作,适用于教学演示、图像分割实验、快速原型开发等多种场景。

系统架构

1.系统概述

本系统基于 MATLAB 平台,采用 GUIDE 工具构建图形用户界面,旨在为图像分割算法的应用与比较提供直观、交互性强的操作环境。用户可通过界面完成图像加载、聚类参数设置、分割算法选择与结果展示等一系列操作。

系统集成了以下三种典型聚类算法:

模糊C均值聚类(FCM):对像素分配模糊隶属度,更适用于图像边界不清的情况;

K-Means 聚类:经典的硬聚类算法,具有快速收敛性;

二分K-Means 聚类:基于贪心思想对高误差类继续细分,提高分割精度。

本系统以"可视化"和"模块化"为设计核心,不仅支持算法对比分析,也为后续拓展(如引入深度学习分割模型)提供基础框架。

系统主要功能模块如下:

图像加载模块

参数输入模块(聚类数 k)

算法选择与运行模块

分割结果可视化模块(原图与处理图)

性能指标显示模块(耗时与迭代次数)

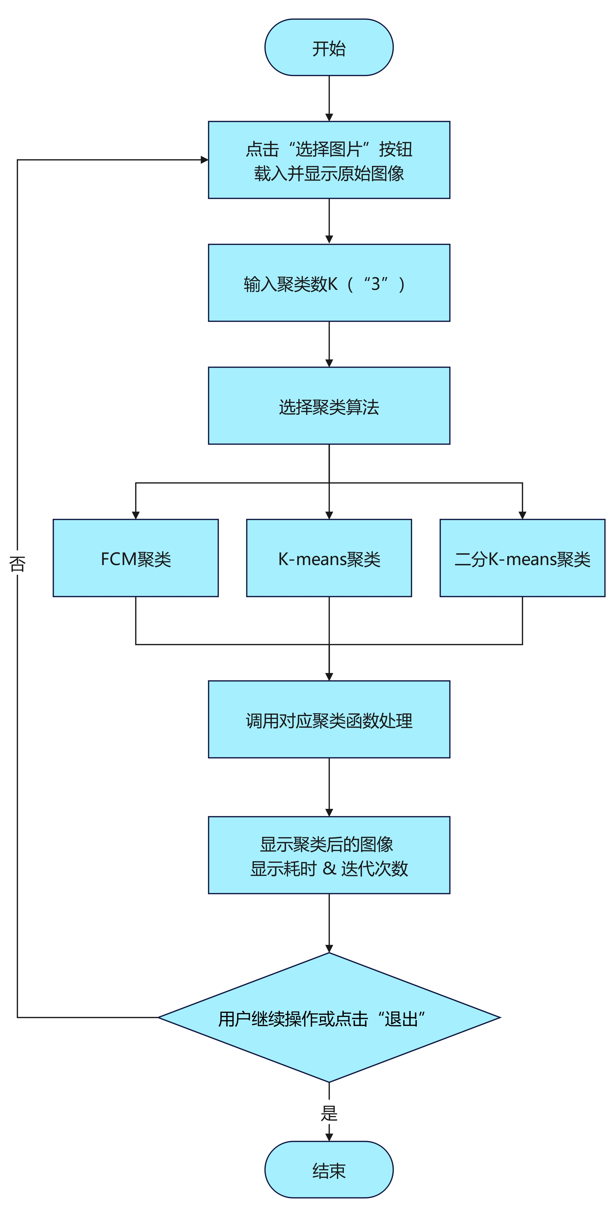

2.系统流程图

研究方法

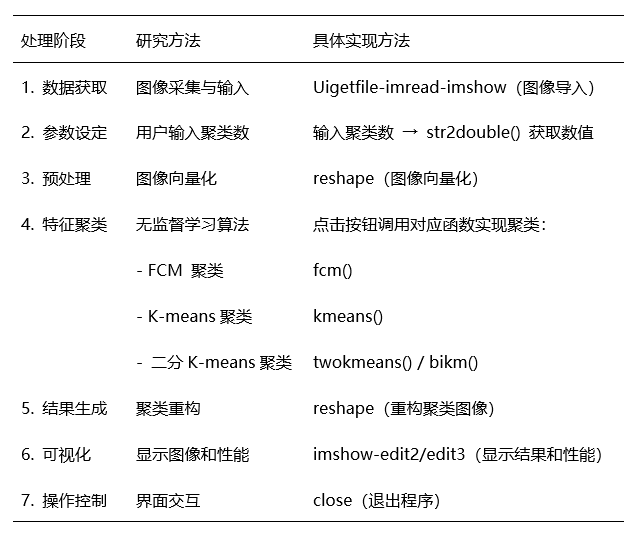

本系统采用图像聚类分割技术为核心,结合图形用户界面(GUI)进行操作控制。研究方法主要包括以下几个方面:

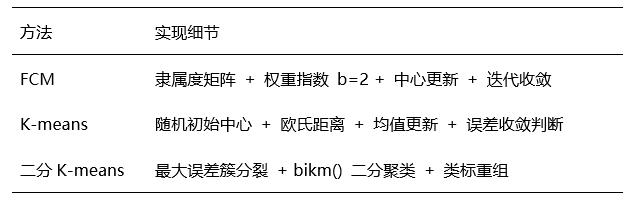

各聚类方法实现关键点:

实验结果

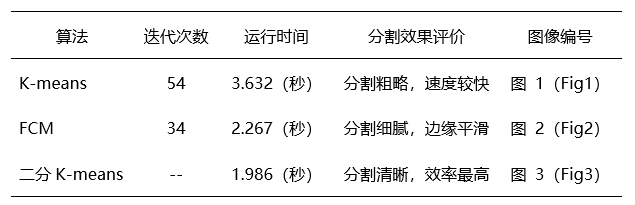

测试图像为一张包含花朵与背景的彩色图像,设定聚类数目 𝐾=3,分别采用 K-means、FCM 和二分K-means三种算法进行图像聚类分割。实验评估主要从运行时间、迭代次数及视觉分割效果三方面进行对比分析,以综合评价各算法在图像分割任务中的性能与适用性。

实验结果

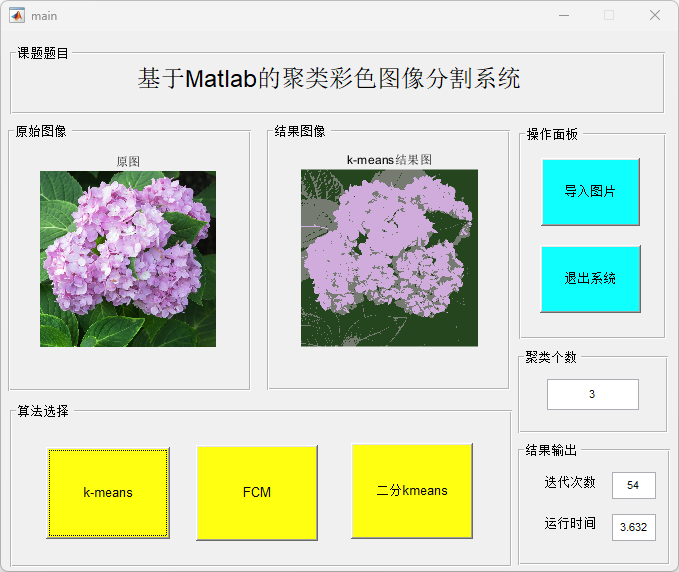

图 1:K-means 聚类结果图

说明:

(1)使用 K-means 聚类算法对图像进行3类分割;

(2)聚类结果中,花朵、背景、叶子被划分为不同区域;

(3)迭代次数为 54,运行时间 3.632 秒;

(4)特点是处理速度快,但边缘细节模糊,分割略显粗糙;

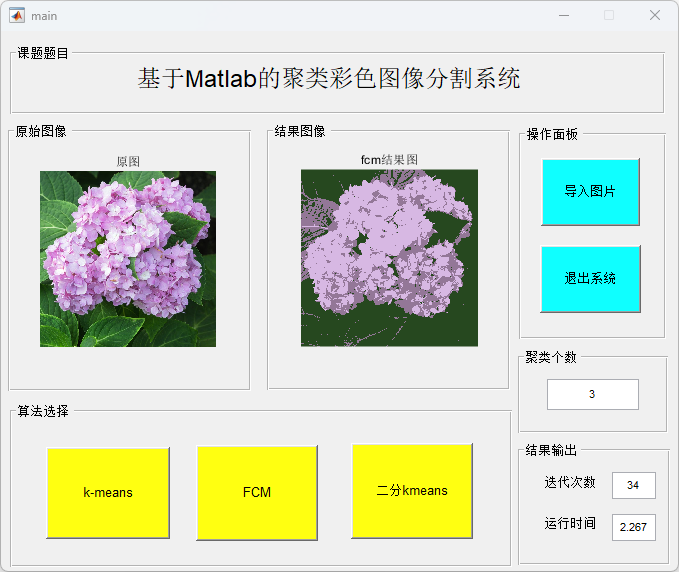

图 2:FCM 聚类结果图

说明:

(1)使用 Fuzzy C-Means 聚类方法对图像进行柔性分割;

(2)颜色边缘过渡较自然,相较于 K-means 具备更高的边界细腻度;

(3)迭代次数为 34,运行时间 2.267 秒;

(4)运算开销适中,分割效果较平滑;

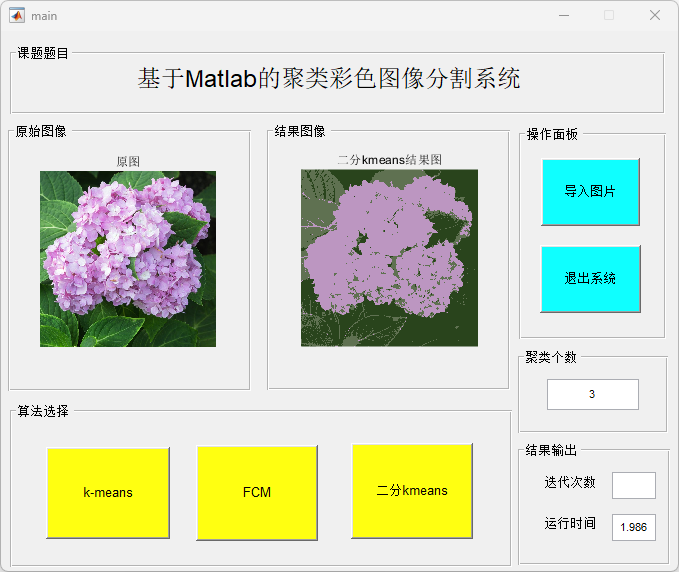

图 3:二分 K-means 聚类结果图

说明:

(1)应用了 Bisecting K-means(逐步二分)聚类策略;

(2)聚类结果与标准 K-means 相似,但计算更高效,结构划分略清晰;

(3)运行时间 1.986 秒,未显示迭代次数(可能为默认或预设);

(4)在大数据或高类数分割时更具扩展性;

系统实现

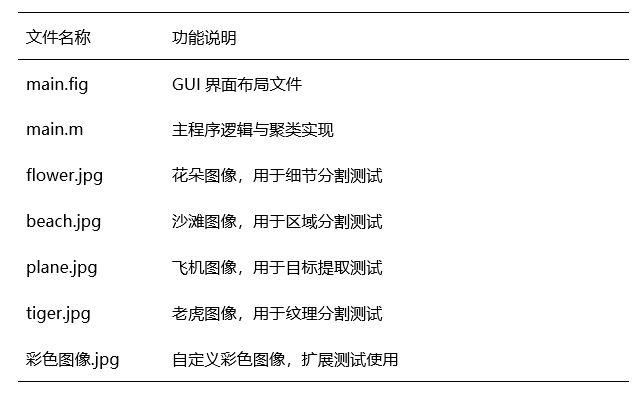

本系统完全基于MATLAB平台开发,主要集成以下脚本与模块:

研究结论

本研究设计并实现了一个基于 MATLAB GUI 的彩色图像聚类分割系统,集成了 K-means、Fuzzy C-Means(FCM)和二分 K-means 三种典型无监督聚类算法。系统界面友好,操作简便,实现了图像导入、参数设定、算法选择、结果可视化等功能。实验结果表明,各聚类方法在不同图像上表现各异:K-means 算法计算速度快,适用于快速处理场景;FCM 聚类边界平滑,适合对分割精度要求较高的图像;二分 K-means 在保持较好分割效果的同时具有更高效率,适用于大规模图像数据处理。总体而言,该系统为图像分割算法的教学、对比分析及应用研究提供了一个实用、可扩展的平台。

实验环境

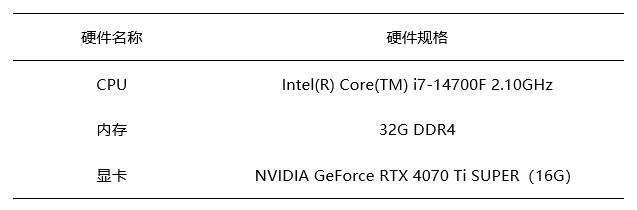

硬件配置如表:实验所用硬件平台为惠普(HP)暗影精灵10台式机整机,运行 Windows 11 64 位操作系统,作为模型训练与测试的主要计算平台,能够良好支持Matlab的开发需求。

官方声明

实验环境真实性与合规性声明:

本研究所使用的硬件与软件环境均为真实可复现的配置,未采用虚构实验平台或虚拟模拟环境。实验平台为作者自主购买的惠普(HP)暗影精灵 10 台式整机,具体硬件参数详见表。软件环境涵盖操作系统、开发工具、深度学习框架、MATLAB工具等,具体配置详见表,所有软件组件均来源于官方渠道或开源社区,并按照其许可协议合法安装与使用。

研究过程中严格遵循学术诚信和实验可复现性要求,确保所有实验数据、训练过程与结果均可在相同环境下被重复验证,符合科研规范与工程实践标准。

版权声明:

本算法改进中涉及的文字、图片、表格、程序代码及实验数据,除特别注明外,均由7zcode.张家梁独立完成。未经7zcode官方书面许可,任何单位或个人不得擅自复制、传播、修改、转发或用于商业用途。如需引用本研究内容,请遵循学术规范,注明出处,并不得歪曲或误用相关结论。

本研究所使用的第三方开源工具、框架及数据资源均已在文中明确标注,并严格遵守其相应的开源许可协议。使用过程中无违反知识产权相关法规,且全部用于非商业性学术研究用途。
