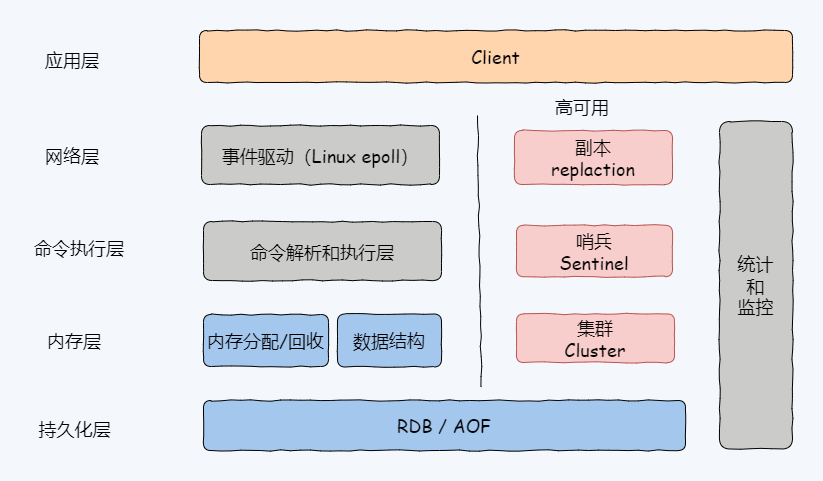

一、核心模块如图

Client 客户端，官方提供了 C 语言开发的客户端，可以发送命令，性能分析和测试等。
网络层事件驱动模型，基于 I/O 多路复用，封装了一个短小精悍的高性能 ae 库，全称是 a simple event-driven programming library。
- 在 ae 这个库里面，我通过 aeApiState 结构体对 epoll、select、kqueue、evport四种 I/O 多路复用的实现进行适配，让上层调用方感知不到在不同操作系统实现 I/O 多路复用的差异。
- Redis 中的事件可以分两大类：一类是网络连接、读、写事件；另一类是时间事件，比如定时执行 rehash 、RDB 内存快照生成，过期键值对清理操作。
命令解析和执行层，负责执行客户端的各种命令，比如 SET、DEL、GET等。
内存分配和回收，为数据分配内存，提供不同的数据结构保存数据。
持久化层，提供了 RDB 内存快照文件和 AOF 两种持久化策略，实现数据可靠性。
高可用模块，提供了副本、哨兵、集群实现高可用。
监控与统计，提供了一些监控工具和性能分析工具，比如监控内存使用、基准测试、内存碎片、bigkey 统计、慢指令查询等。

二、数据存储原理

在掌握存储原理之前，先看一下全局架构图，后边慢慢分析他们的作用。

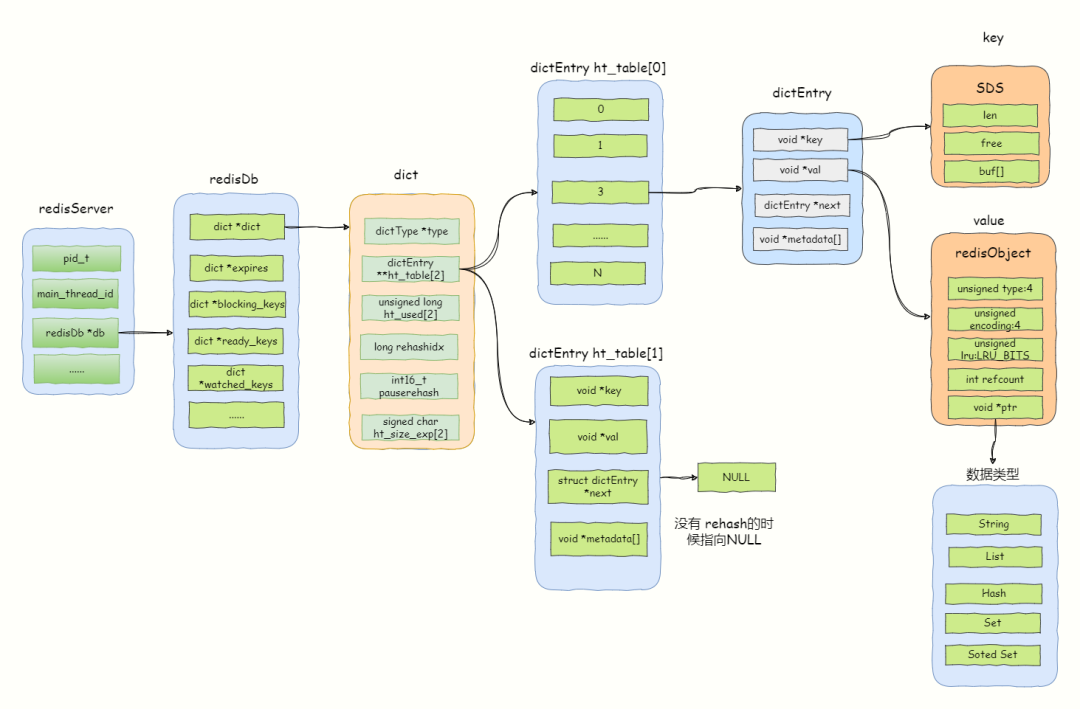

如图是由 redisDb、dict、dictEntry、redisObejct 关系图：

1.redisServer

每个被启动的服务我都会抽象成一个 redisServer，源码定在server.h 的redisServer 结构体。结构体字段很多，不再一一列举，部分核心字段如下。

cpp 复制代码

truct redisServer {
    pid_t pid;  /* 主进程 pid. */
    pthread_t main_thread_id; /* 主线程 id */
    char *configfile;  /*redis.conf 文件绝对路径*/
    redisDb *db; /* 存储键值对数据的 redisDb 实例 */
   int dbnum;  /* DB 个数 */
    dict *commands; /* 当前实例能处理的命令表，key 是命令名，value 是执行命令的入口 */
    aeEventLoop *el;/* 事件循环处理 */
    int sentinel_mode;  /* true 则表示作为哨兵实例启动 */

   /* 网络相关 */
    int port;/* TCP 监听端口 */
    list *clients; /* 连接当前实例的客户端列表 */
    list *clients_to_close; /* 待关闭的客户端列表 */

    client *current_client; /* 当前执行命令的客户端*/
};

这个结构体包含了存储键值对的数据库实例、redis.conf 文件路径、命令列表、加载的 Modules、网络监听、客户端列表、RDB AOF 加载信息、配置信息、RDB 持久化、主从复制、客户端缓存、数据结构压缩、pub/sub、Cluster、哨兵等一系列 Redis 实例运行的必要信息。

接下来我们分别看下他们之间的关系和作用。

2.redisDb

其中redisDb *db指针非常重要，它指向了一个长度为 dbnum（默认 16）的 redisDb 数组，它是整个存储的核心，我就是用这玩意来存储键值对。

cpp 复制代码

typedef struct redisDb {
    dict *dict;
    dict *expires;
    dict *blocking_keys;
    dict *ready_keys;
    dict *watched_keys;
    int id;
    long long avg_ttl;
    unsigned long expires_cursor;
    list *defrag_later;
    clusterSlotToKeyMapping *slots_to_keys;
} redisDb;

dict 和 expires

dict 和 expires 是最重要的两个属性，底层数据结构是字典，分别用于存储键值对数据和 key 的过期时间。
expires，底层数据结构是 dict 字典，存储每个 key 的过期时间。

3.dict

Redis 使用 dict 结构来保存所有的键值对（key-value）数据，这是一个散列表，所以 key 查询时间复杂度是 O(1) 。

复制代码

struct dict {
    dictType *type;

    dictEntry **ht_table[2];
    unsigned long ht_used[2];

    long rehashidx;

    int16_t pauserehash;
    signed char ht_size_exp[2];
};

dict 的结构体里，有 dictType *type，**ht_table[2]，long rehashidx 三个很重要的结构。

type 存储了 hash 函数，key 和 value 的复制等函数；
ht_table[2]，长度为 2 的数组，默认使用 ht_table[0] 存储键值对数据。我会使用 ht_table[1] 来配合实现渐进式 reahsh 操作。
rehashidx 是一个整数值，用于标记是否正在执行 rehash 操作，-1 表示没有进行 rehash。如果正在执行 rehash，那么其值表示当前 rehash 操作执行的 ht_table[1] 中的 dictEntry 数组的索引。

重点关注 ht_table 数组，数组每个位置叫做哈希桶，就是这玩意保存了所有键值对，每个哈希桶的类型是 dictEntry。

MySQL："Redis 支持那么多的数据类型，哈希桶咋保存？"

他的玄机就在 dictEntry 中，每个 dict 有两个 ht_table，用于存储键值对数据和实现渐进式 rehash。

cpp 复制代码

typedef struct dictEntry {
    void *key;
    union {
       // 指向实际 value 的指针
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    // 散列表冲突生成的链表
    struct dictEntry *next;
    void *metadata[];
} dictEntry;

*key 指向键值对的键的指针，指向一个 sds 对象，key 都是 string 类型。
v 是键值对的 value 值，是个 union（联合体），当它的值是 uint64_t、int64_t 或 double 数字类型时，就不再需要额外的存储，这有利于减少内存碎片。（为了节省内存操碎了心）当值为非数字类型，就是用 val 指针存储。
*next指向另一个 dictEntry 结构，多个 dictEntry 可以通过 next 指针串连成链表，从这里可以看出， ht_table 使用链地址法来处理键碰撞：当多个不同的键拥有相同的哈希值时，哈希表用一个链表将这些键连接起来。

4.redisObject

dictEntry 的 *val 指针指向的值实际上是一个 redisObject 结构体，这是一个非常重要的结构体。

我的 key 是字符串类型，而 value 可以是 String、Lists、Set、Sorted Set、Hashes 等数据类型。

键值对的值都被包装成 redisObject 对象， redisObject 在 server.h 中定义。

cpp 复制代码

typedef struct redisObject {
    unsigned type:4;
    unsigned encoding:4;
    unsigned lru:LRU_BITS;
    int refcount;
    void *ptr;
} robj;

type：记录了对象的类型，string、set、hash 、Lis、Sorted Set 等，根据该类型来确定是哪种数据类型，这样我才知道该使用什么指令执行嘛。
encoding ：编码方式，表示 ptr 指向的数据类型具体数据结构，即这个对象使用了什么数据结构作为底层实现 保存数据。同一个对象使用不同编码内存占用存在明显差异，节省内存，这玩意功不可没。
lru:LRU_BITS：LRU 策略下对象最后一次被访问的时间，如果是 LFU 策略，那么低 8 位表示访问频率，高 16 位表示访问时间。
refcount ：表示引用计数，由于 C 语言并不具备内存回收功能，所以 Redis 在自己的对象系统中添加了这个属性，当一个对象的引用计数为 0 时，则表示该对象已经不被任何对象引用，则可以进行垃圾回收了。
ptr 指针 ：指向值的指针，对象的底层实现数据结构。
