1）编码器
a. 编码器的定义与分类
**编码：**赋予二进制代码特定含义的过程称为编码。
如：8421BCD码中，用1000表示数字8；
如：ASCII码中，用1000001表示字母A等；
编码器：具有编码功能的逻辑电路。
**编码器的逻辑功能：**能将每一个编码输入信号变换为不同的二进制的代码输出。
如BCD编码器：将十个编码输入信号分别编成10个4位码输出。
如8线-3线编码器：将8个输入的信号分别编成8个3位2进制数码输出。
编码器的分类：普通编码器 和优先编码器。
**普通编码器：**任何时候只允许输入一个有效编码信号，否则输出就会发生混乱。
优先编码器： 允许同时输出两个以上 的有效编码信号。当同时输入几个有效编码信号时，优先编码器能按预先设定 的优先级别，只对其中优先权最高的一个进行编码
b. 编码器的工作原理
普通二进制编码器：
二进制编码器的结构框图
4线---2线普通二进制编码器（设计）
该表达式是否可以再简化？
上述是将输入的其他12种组合对应的输出看做0，如果看做无关项，则表达式为：
如果有2个以上的输入为有效信号？
结论：普通编码器不能同时输入两个以上的有效编码信号 。
键盘输入8421BCD码编码器（分析）
键盘输入8421BCD码编码器功能表
该编码器为输入低电平有效，输出高电平有效，GS为标志位。
优先编码器
优先编码器的提出： 实际应用中，经常有两个或更多输入编码信号同时有效。 必须根据轻重缓急，规定好这些外设允许操作的先后次 序，即优先级别。识别多个编码请求信号的优先级别 ，并进行相应编码的逻辑部件称为优先编码器。
优先编码器线(4─2 线优先编码器)（设计）
输入编码信号高电平有效，输出为二进制代码
典型编码器电路

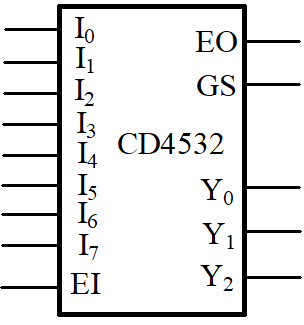

优先编码器CD4532的示意框图
优先编码器CD4532功能表
|----------|--------------|--------------|--------------|--------------|--------------|--------------|--------------|--------------|--------------|--------------|--------------|----------|----------|
| 输 入 ||||||||| 输 出 |||||
| EI | I7 | I6 | I5 | I4 | I3 | I2 | I1 | I0 | Y2 | Y1 | Y0 | GS | EO |
| 0 | × | × | × | × | × | × | × | × | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 1 | 1 | × | × | × | × | × | × | × | 1 | 1 | 1 | 1 | 0 |
| 1 | 0 | 1 | × | × | × | × | × | × | 1 | 1 | 0 | 1 | 0 |
| 1 | 0 | 0 | 1 | × | × | × | × | × | 1 | 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 | × | × | × | × | 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 1 | × | × | × | 0 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 1 | × | × | 0 | 1 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | × | 0 | 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
用两片CD4532 构成16线-4线优先编码器，其逻辑图如下图所示，试分析其工作原理：
2）译码器/数据分配器
a. 译码器的定义与分类
**译码：**译码是编码的逆过程，它能将二进制码翻译成代表某一特定含义的信号（即电路的某种状态）
**译码器：**具有译码功能的逻辑电路称为译码器
译码器的分类：
唯一地址译码器： 将一系列代码转换成与之一一对应的有效信号。常见的唯一地址译码器： 二进制译码器、二---十进制译码器、显示译码器。
**代码变换器：**将一种代码转换成另一种代码。
b. 典型译码器电路及应用

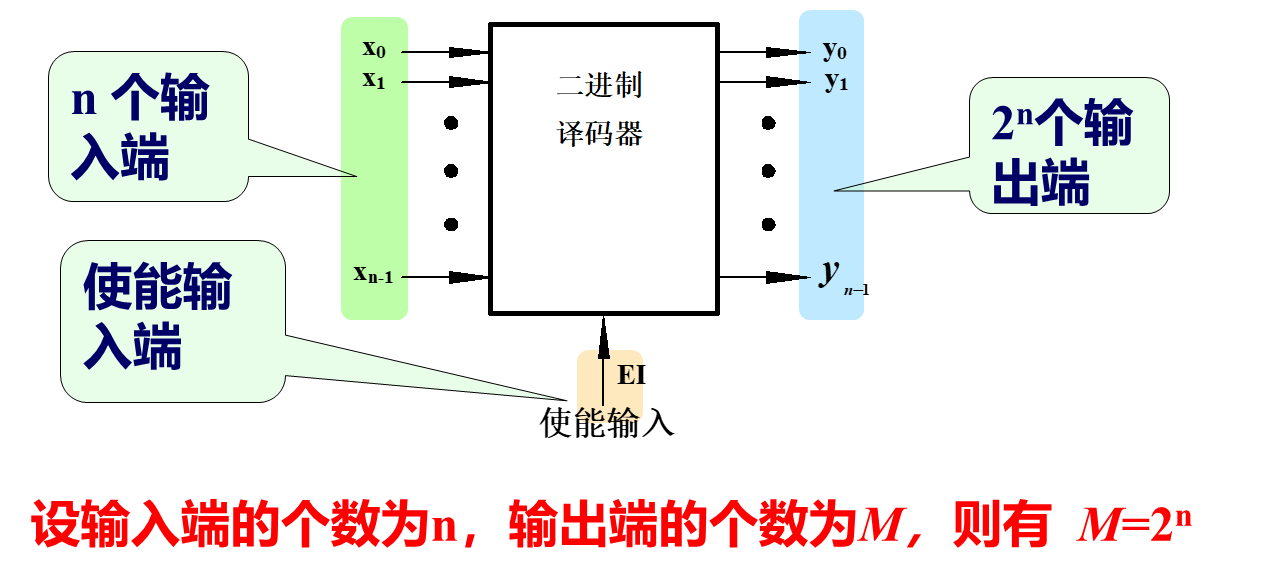

二进制译码器：

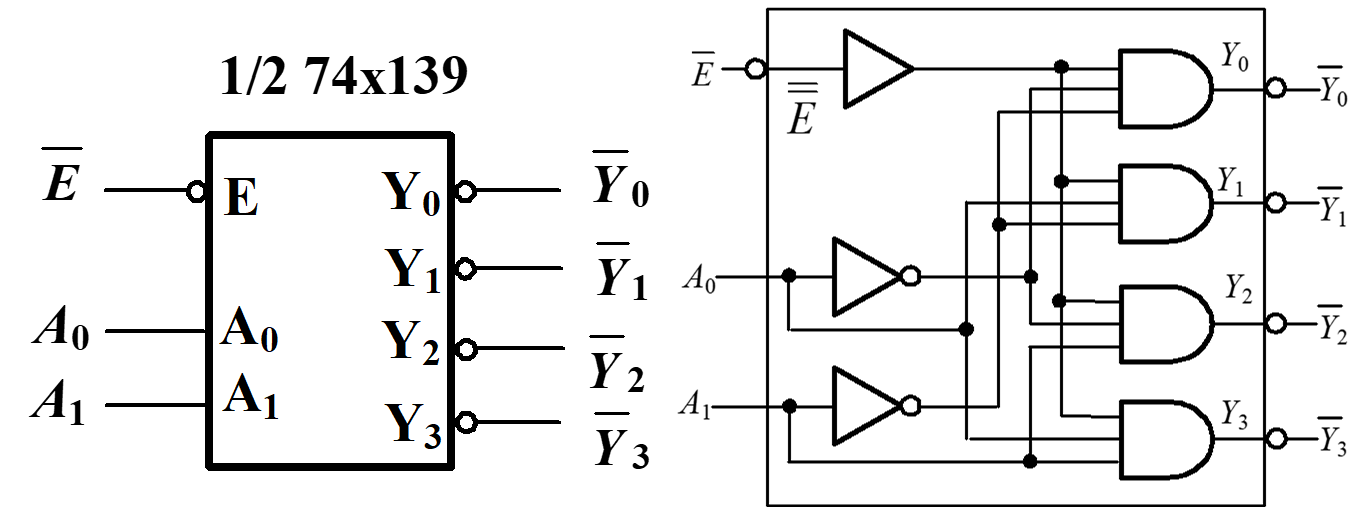

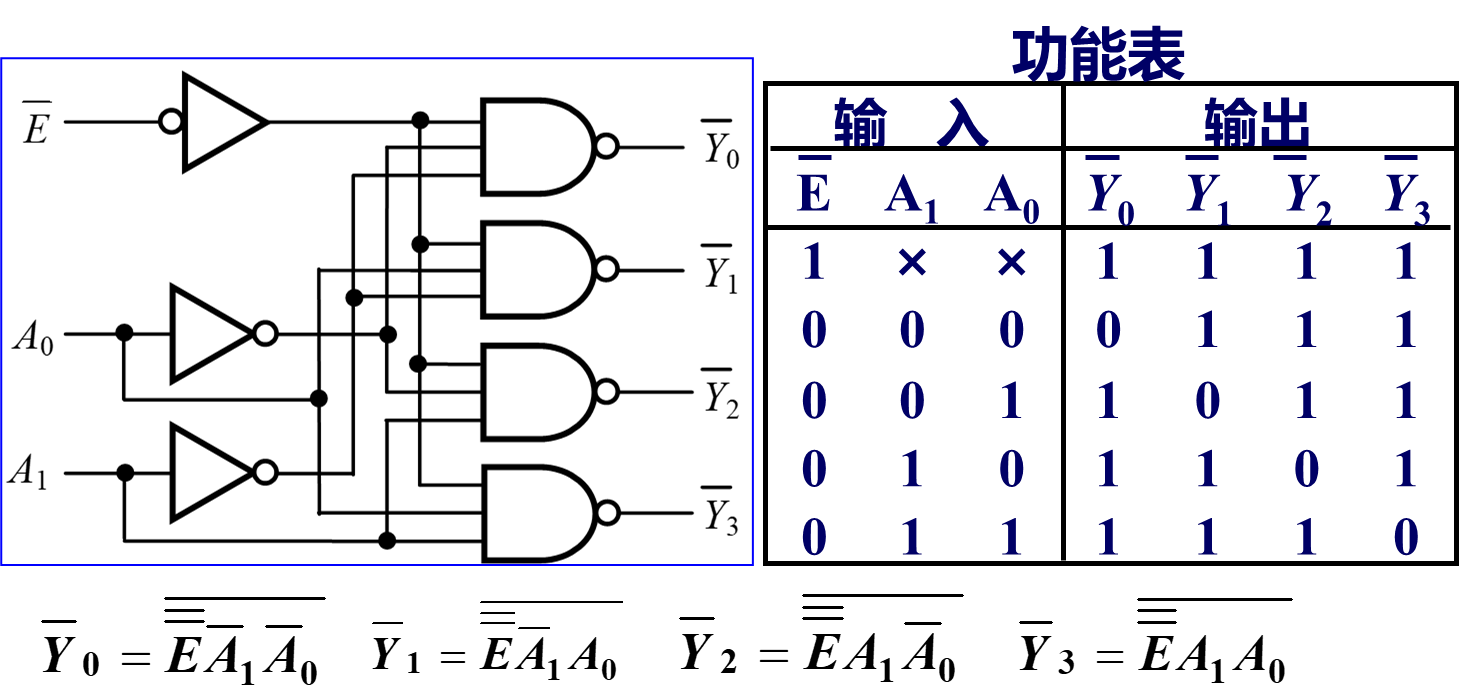

2线 - 4 线译码器的逻辑电路(分析）
2线-4线译码器（74HC139）
逻辑符号说明： 逻辑符号框外部的符号，表示外部输入或输出信号名称，字母上面的"---"号说明该输入或输出是低电平有效。符号框内部的输入、输出变量表示其内部的逻辑关系。在推导表达式的过程中，如果低有效的输入或输出变量(如)上面的"---"号参与运算(如E变为E )，则在画逻辑图或验证真值表时，注意将其还原为低有效符号 。

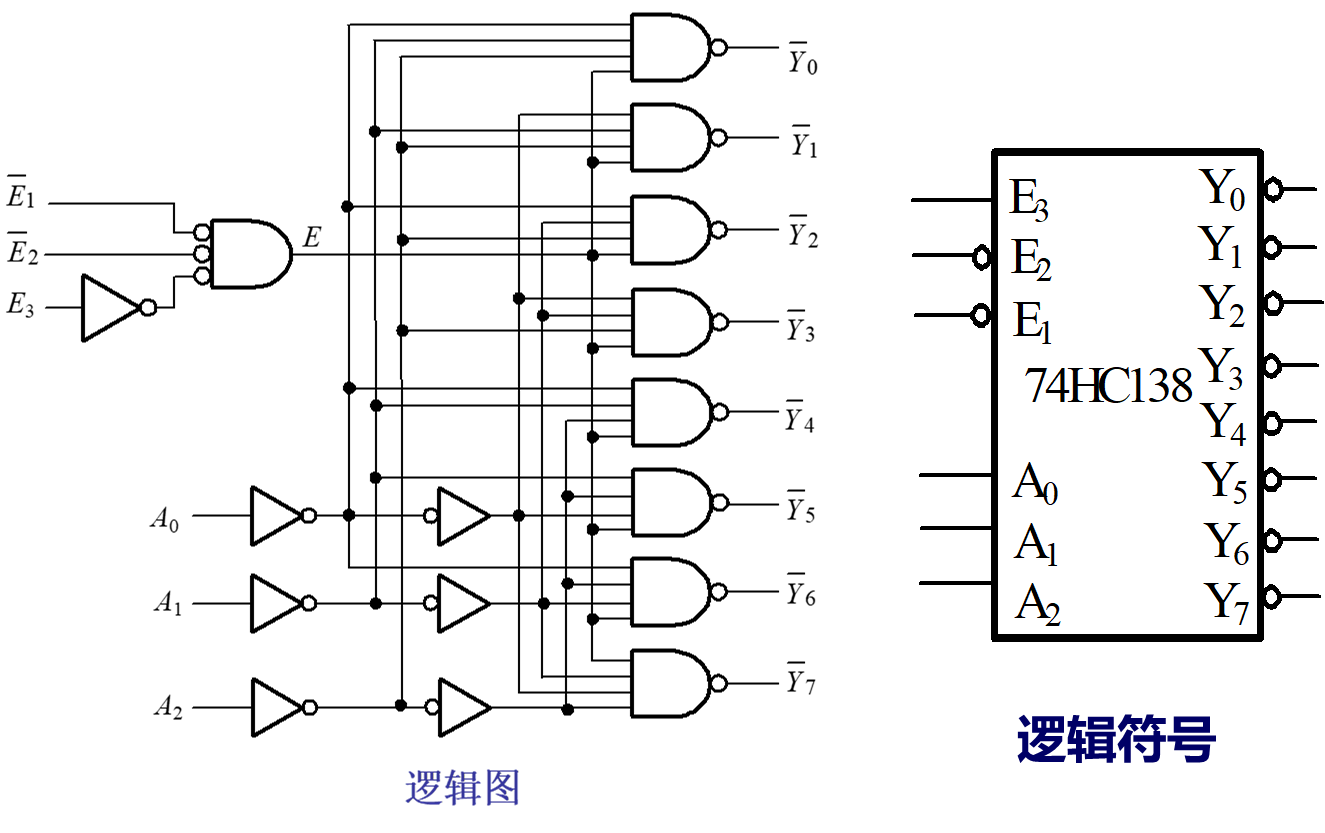

3线-8线译码器（74HC138）
3线-8线译码器（74HC138）功能表
译码器的拓展：

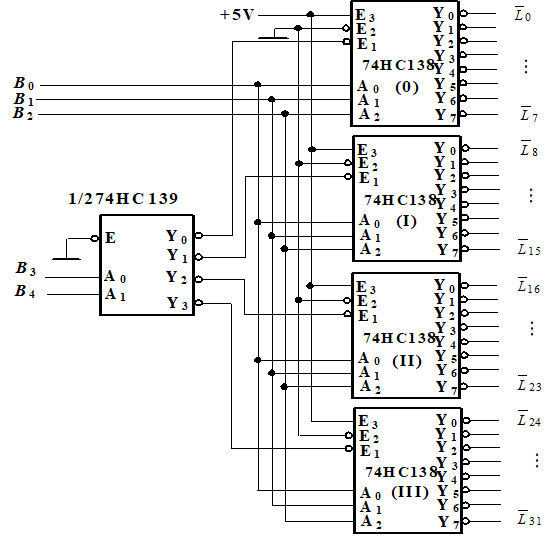

例如：用74X139和74X138构成5线-32线译码器
例如：用译码器实现逻辑函数

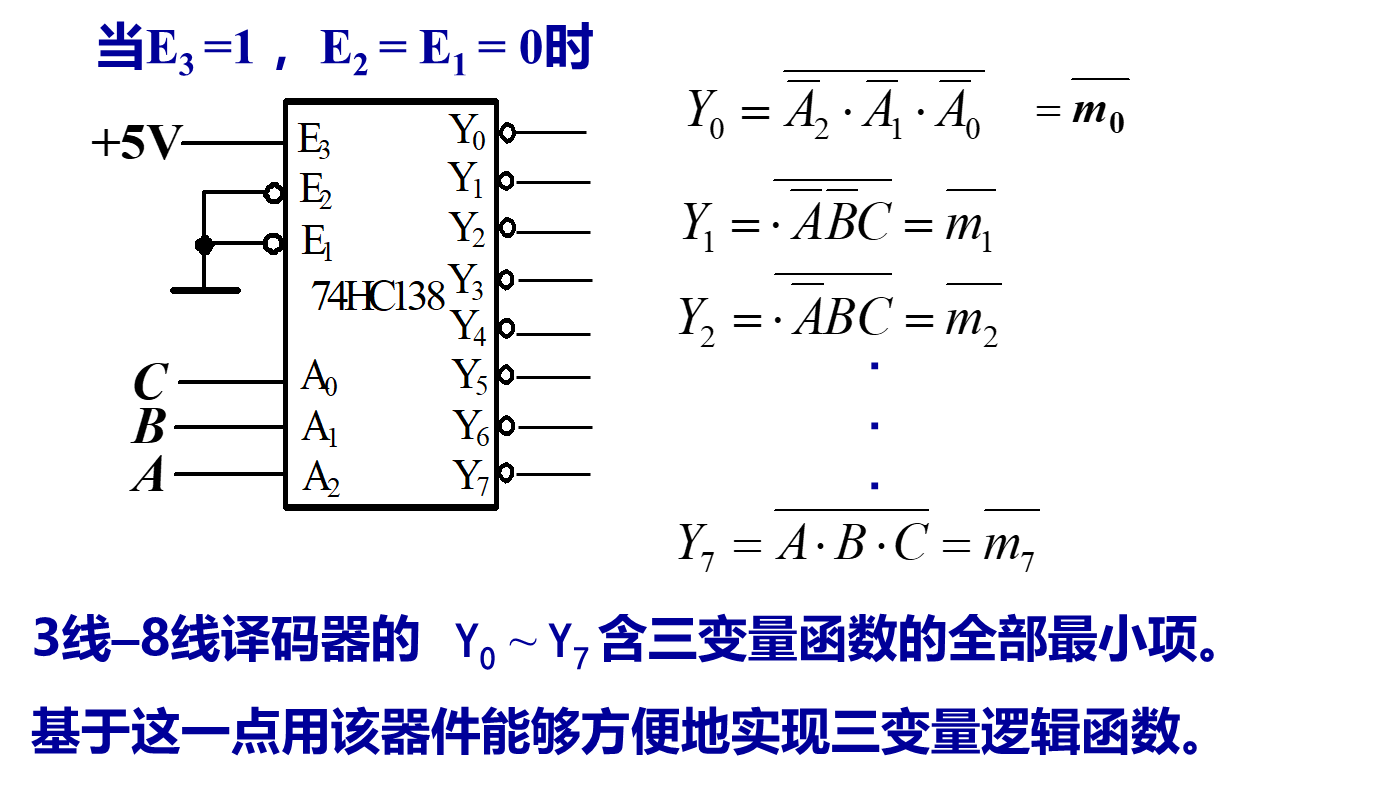

用一片74HC138实现函数
首先将函数式变换为最小项之和的形式：
在译码器的输出端加一个与非门，即可实现给定的组合逻辑函数：

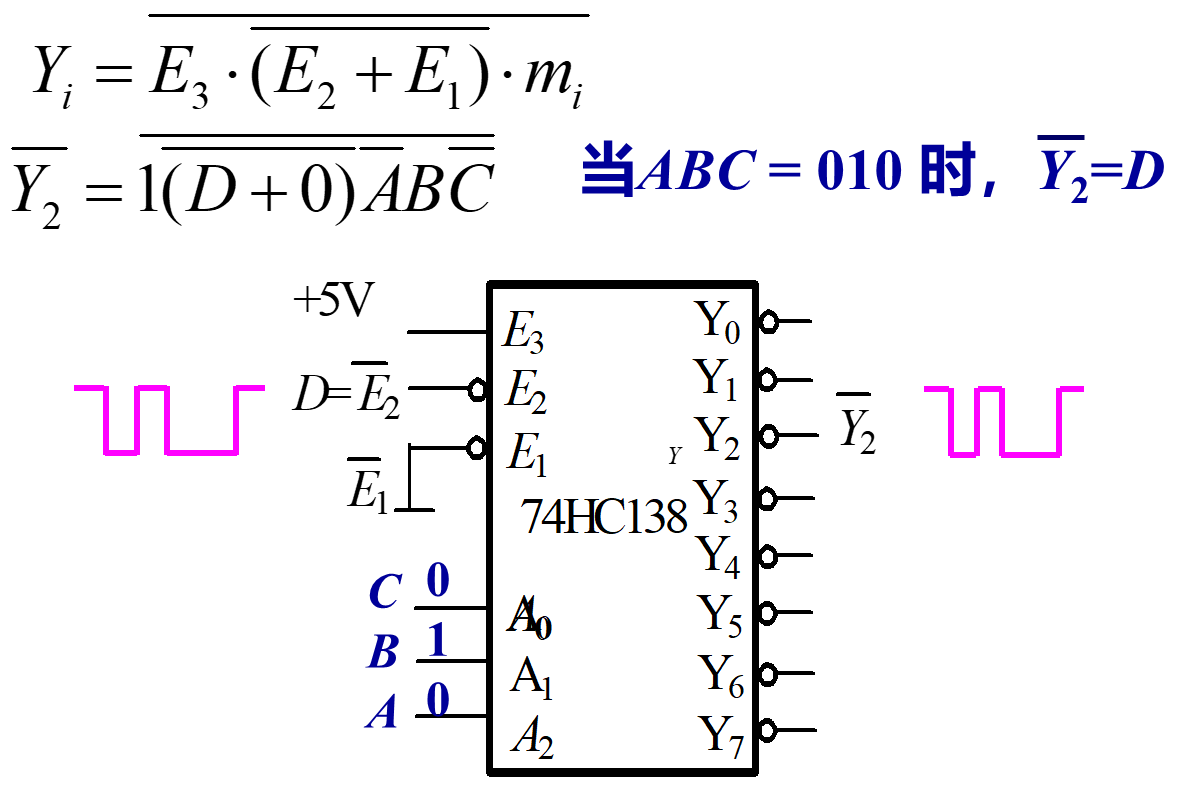

又如：用74HC138组成数据分配器
数据分配器： 相当于多输出 的单刀多掷开关，是将公共数据线上的数据按需要送到不同的通道上去的逻辑电路。

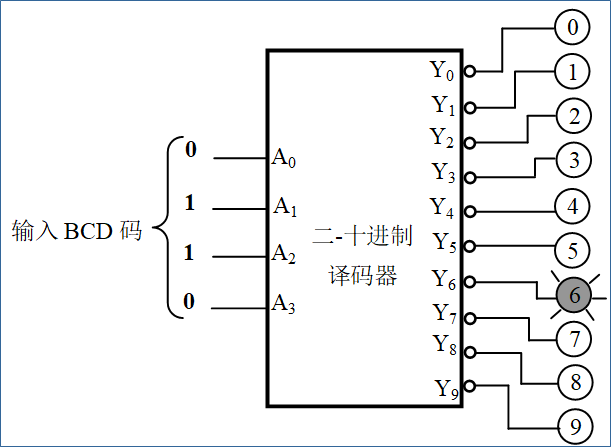

二--十进制译码器
功能：将8421BCD码译成为10个状态输出。

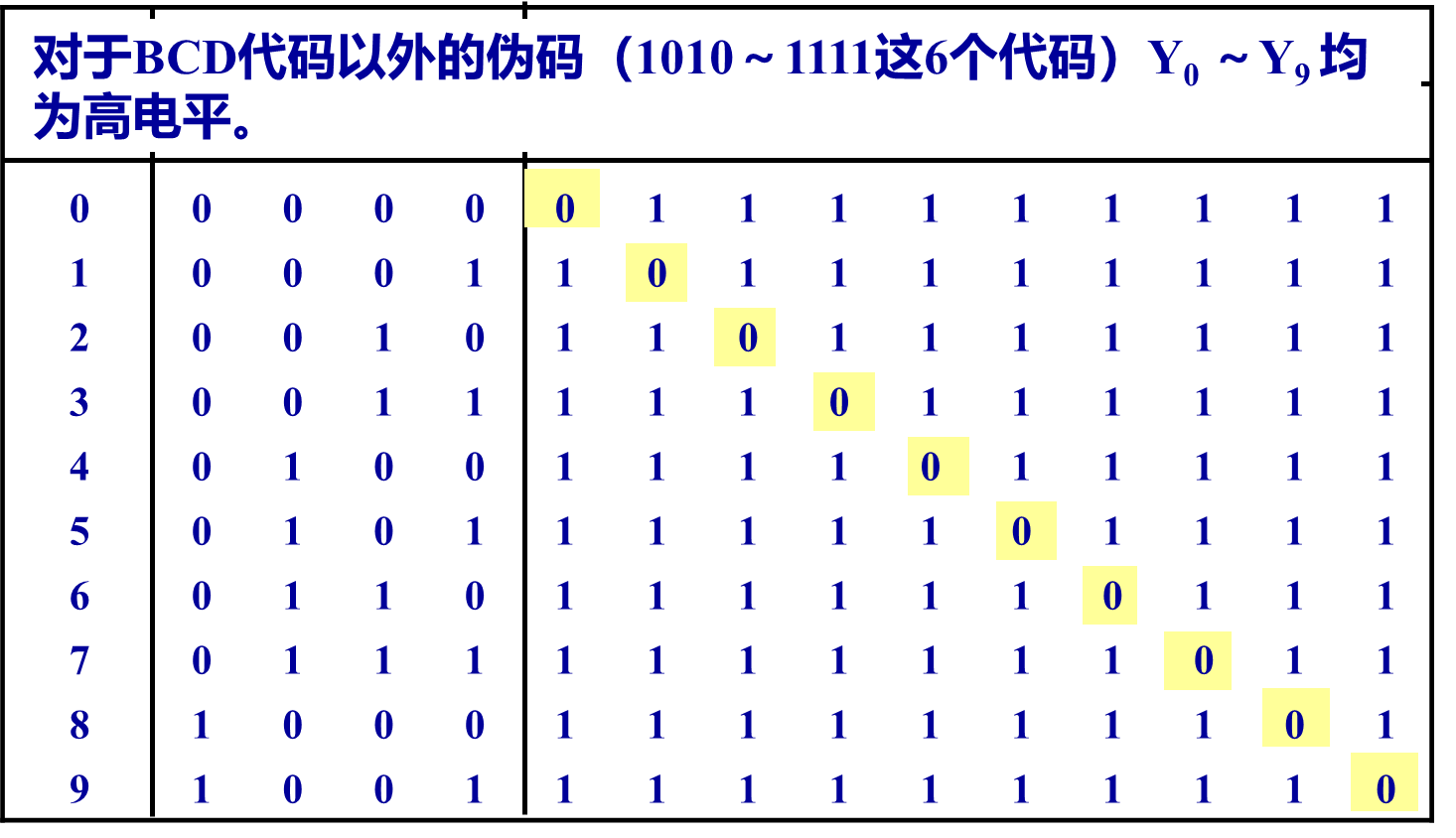

二--十进制译码器的真值表

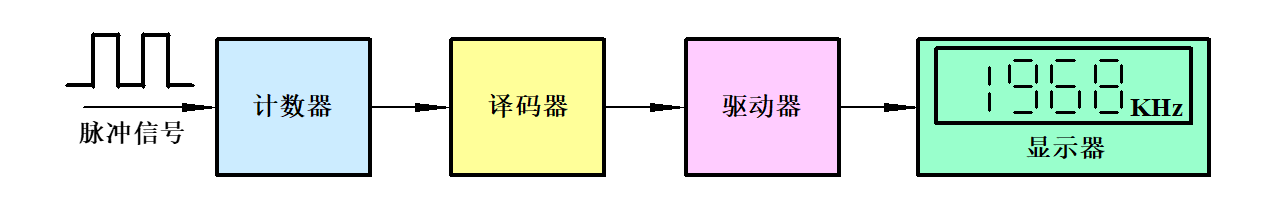

显示译码器：
七段显示译码器：
最常用的显示器：半导体发光二极管和液晶显示器。
常用的集成七段显示译码器：CMOS七段显示译码器74HC4511

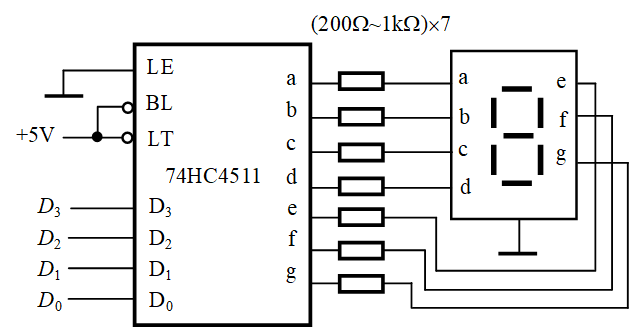

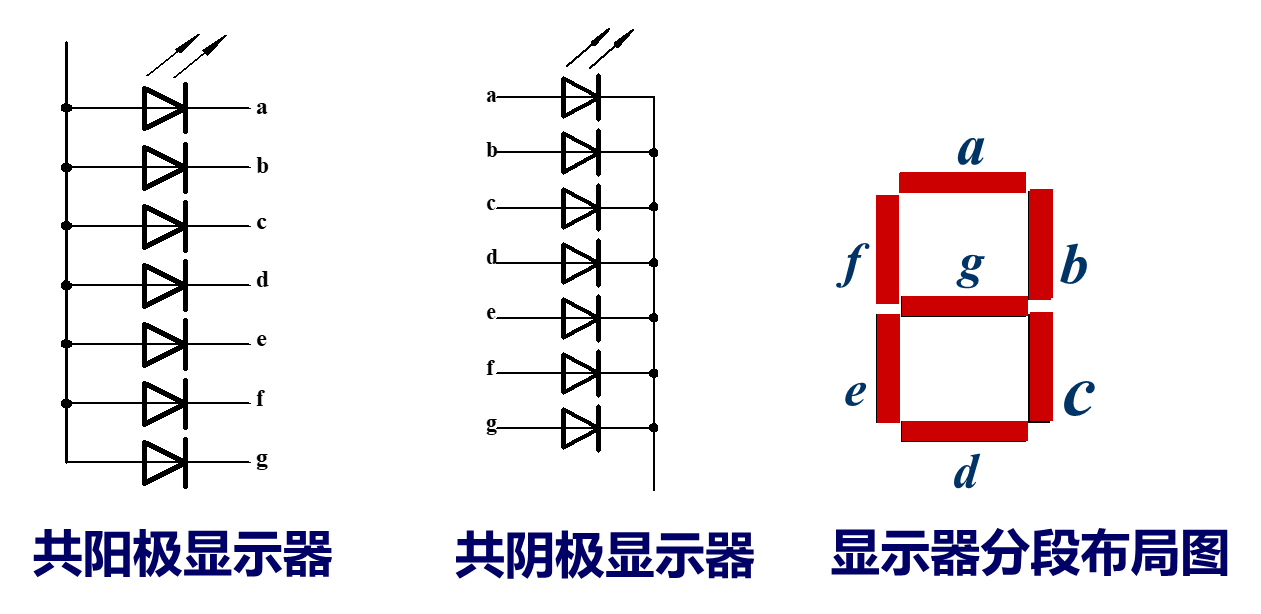

显示译码器与显示器的连接方式：
CMOS七段显示译码器74HC4511功能表

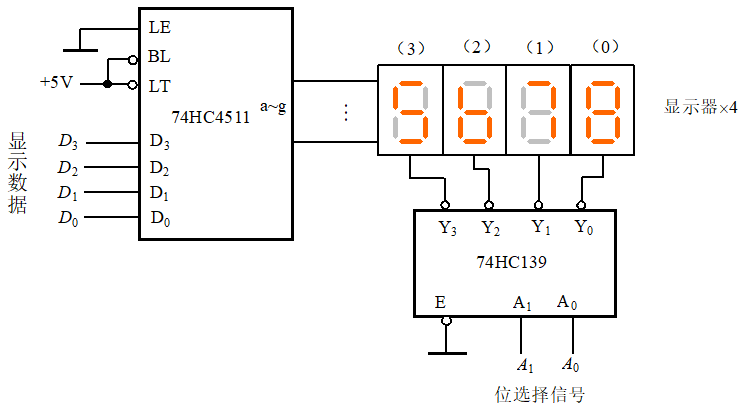

例如：由译码器、显示译码器以及4个七段显示器构成的4位动态显示电路如图所示，试分析工作原理。
3）数据选择器
a. 数据选择器的定义与功能

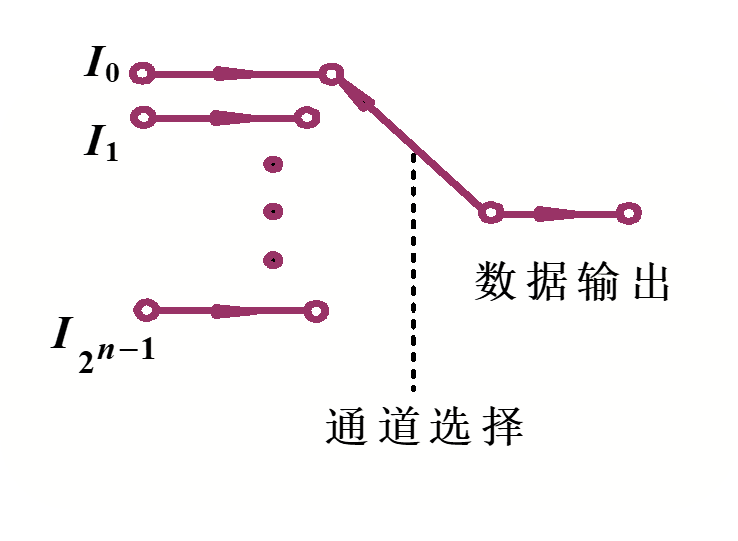

数据选择器： 能实现数据选择功能的逻辑电路，它的作用相当于多个输入 的单刀多掷开关，又称"多路开关"。
数据选择的功能： 在通道选择信号的作用下，将多个通道 的数据分时传送到公共的数据通道上去。

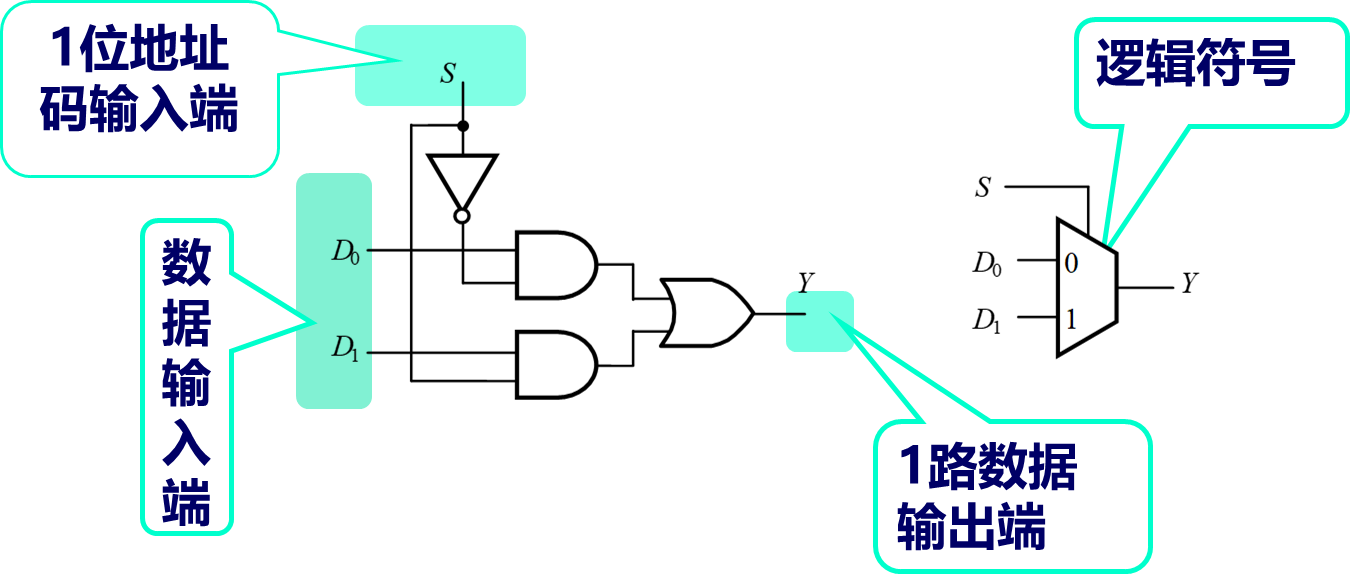

2选1数据选择器
4选1数据选择器
由3个2选1数据选择器构成4选1数据选择器。
数据选择器实现逻辑函数
总结：
b. 数据选择器的扩展应用
数据选择器构成查找表LUT
构成FPGA 基本单元的逻辑块主要是查找表LUT 。LUT实质是一个小规模的存储器，以真值表的形式实现给定的逻辑函数。3输入LUT的结构及逻辑符号如图。
用查找表LUT实现逻辑函数

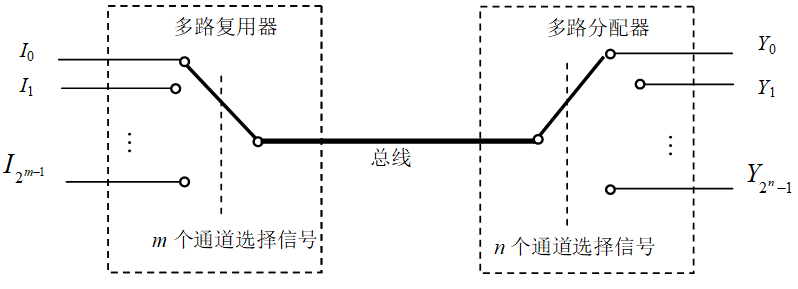

数据选择器、数据分配器与总线的连接
集成电路数据选择器
8选1数据选择器74HC151
74HC151的功能表
数据选择器的扩展位的扩展

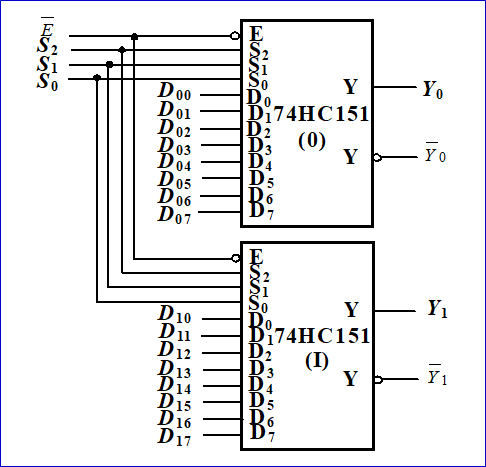

例如：用两片74151组成二位八选一的数据选择器
数据选择器的扩展字的扩展
4）数值比较器
数值比较器：对两个一位数字进行比较（A、B），以判断其大小的逻辑电路。
a. 1位数值比较器（设计）
**输入：**两个一位二进制数A、B。
输出：

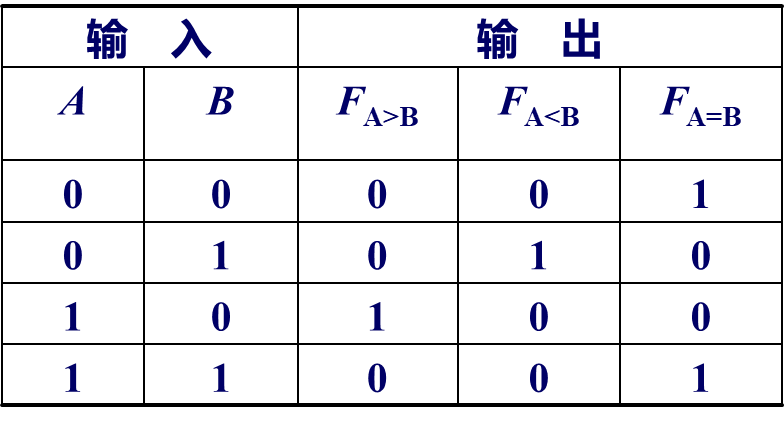

一位数字比较器真值表：
b. 2位数值比较器
比较两个2位二进制数的大小的电路
输入 ：两个二位二进制数 A=A1 A0***、B=B1* B0

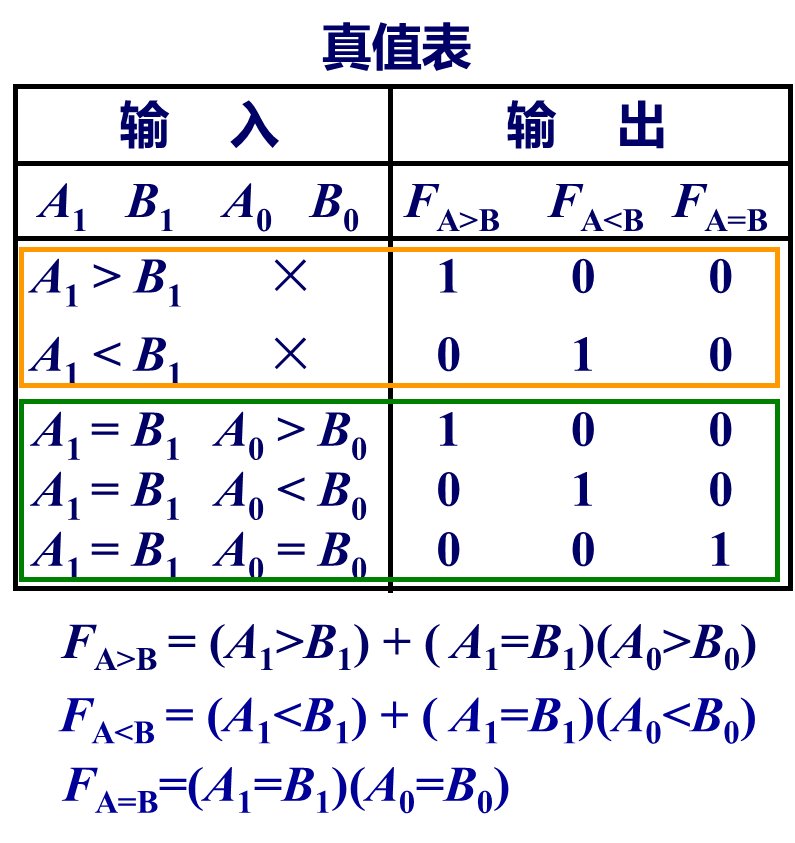

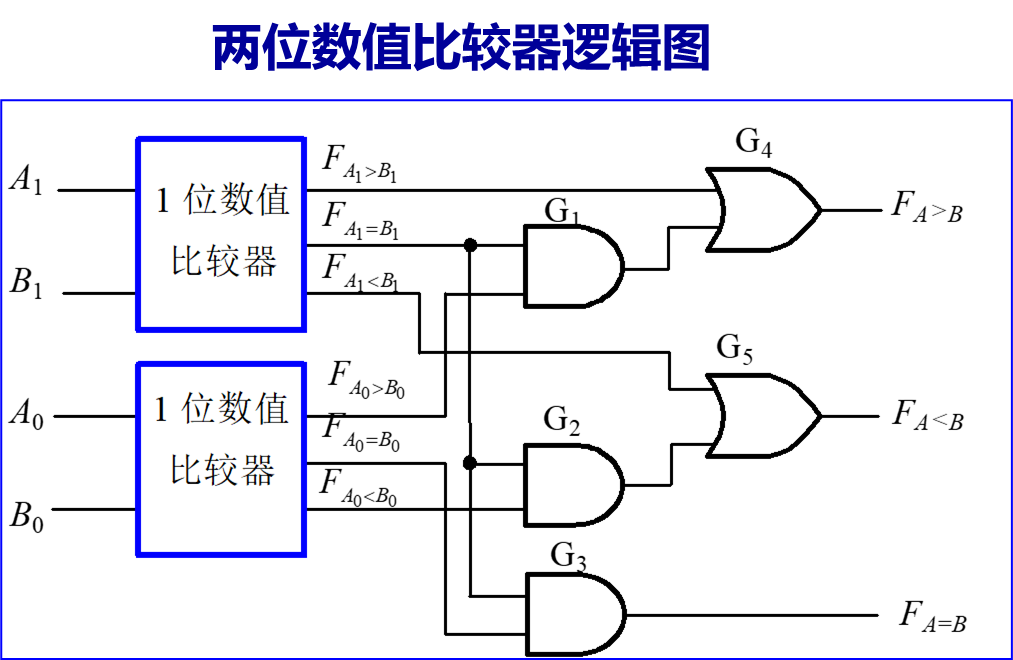

可以用1****位数值比较器设计两位数值比较器
用一位数值比较器设计多位数值比较器的原则如下： 当高位（A 1、B 1）不相等时，无需比较低位（A 0、B0），高位比较的结果就是两个数的比较结果。当高位相等时，两数的比较结果由低位比较的结果决定。
注意：上述不是真正的逻辑函数表达式，只示意逻辑关系。
c. 集成数值比较器
**集成数值比较器74HC85的功能：**为四位数值比较器，工作原理和两位数值比较器相同。

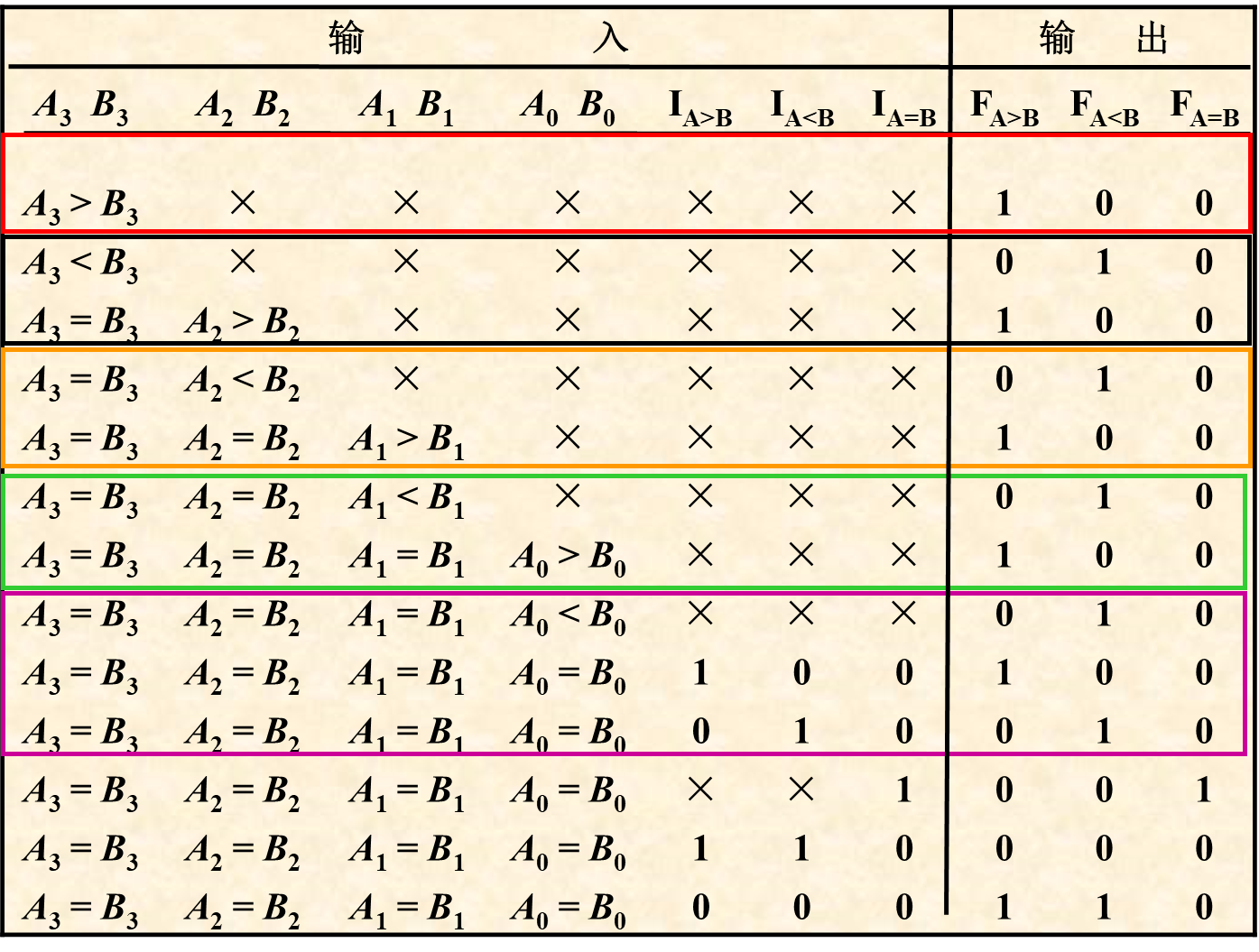

4位数值比较器74HC85的功能表
d. 集成数值比较器的位数扩展

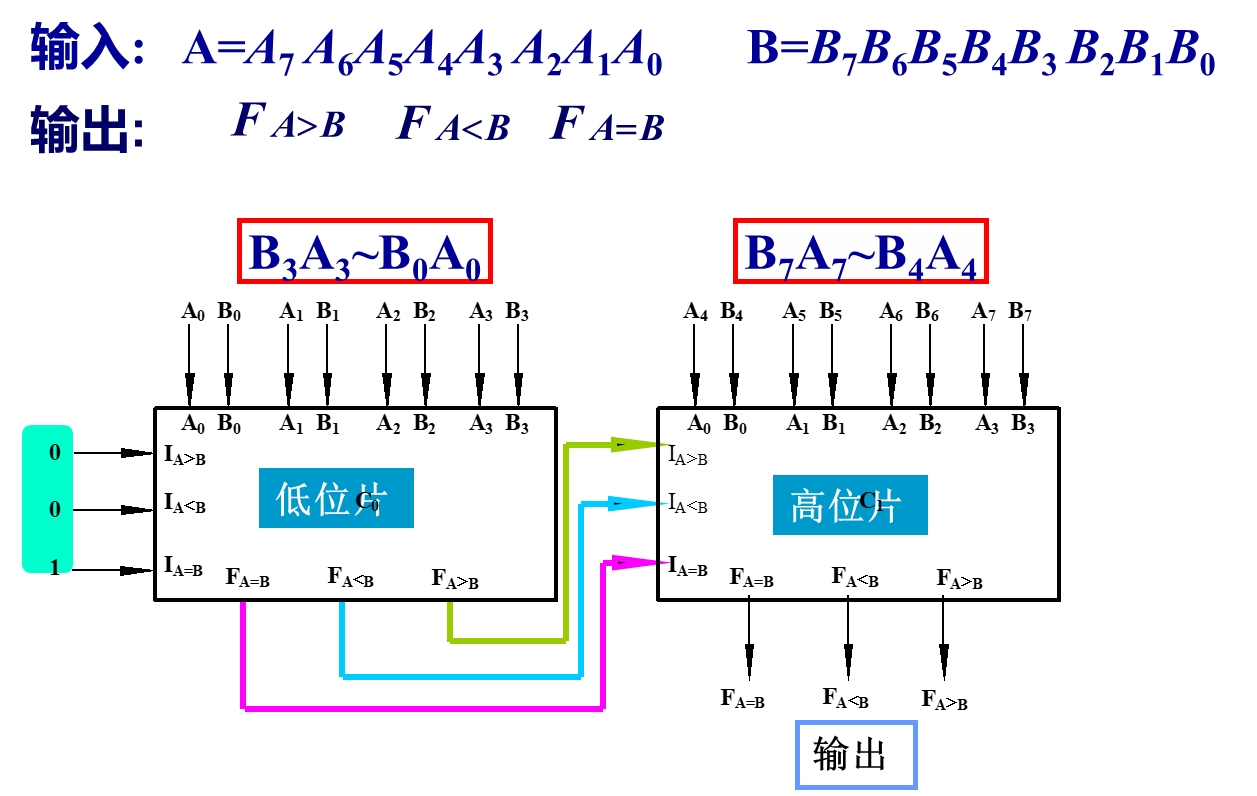

用两片74HC85组成8位数值比较器（串联扩展方式）。

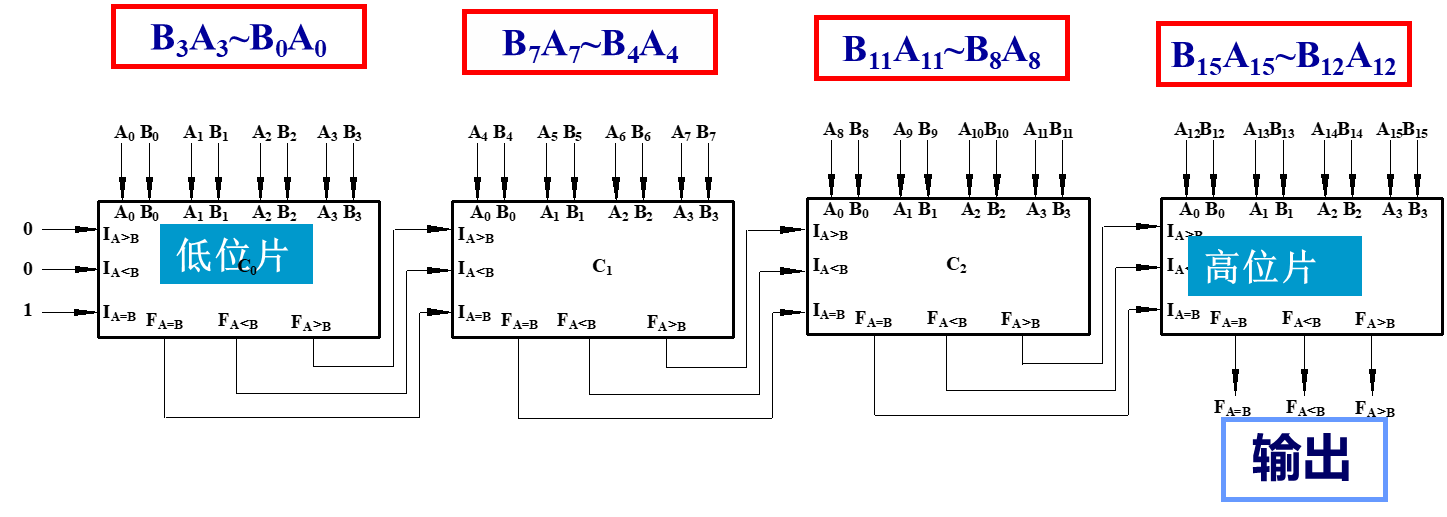

用两片74HC85组成16位数值比较器（串联扩展方式）。

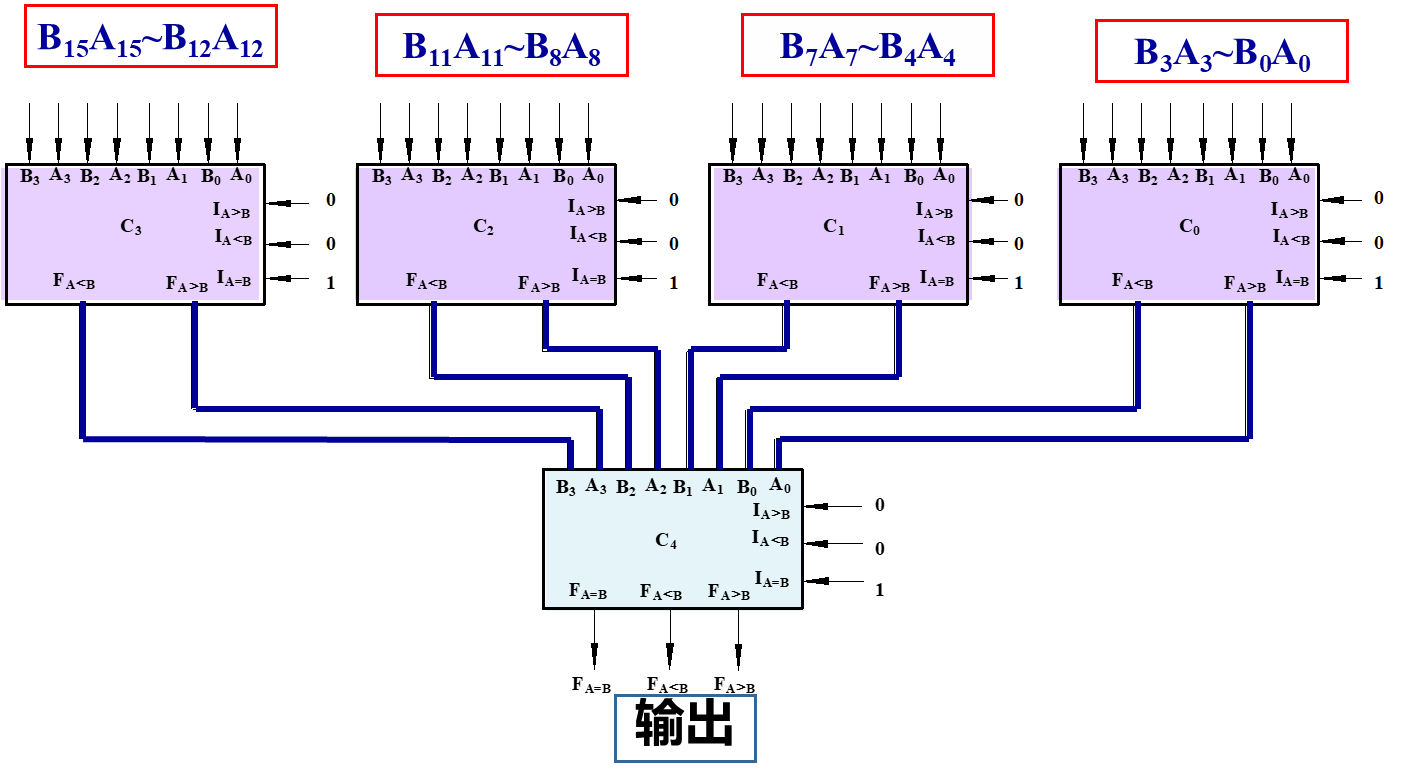

用74HC85组成16位数值比较器的并联扩展方式。
5）算术运算电路

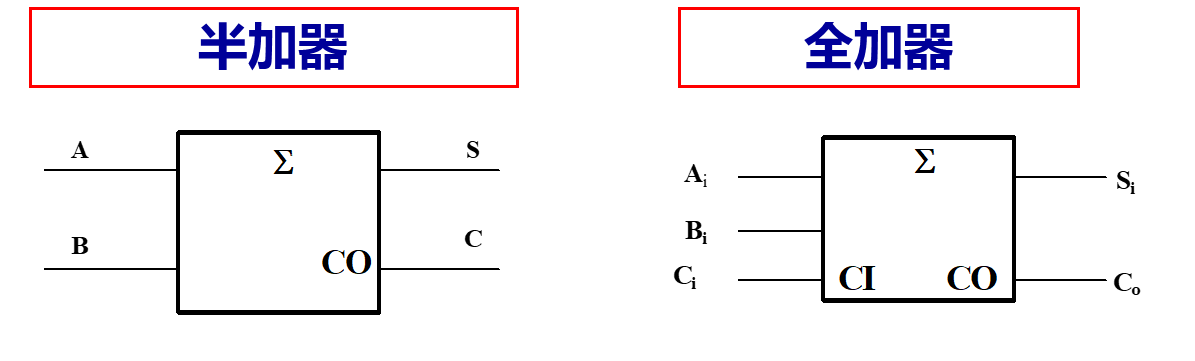

a. 半加器和全加器
半加器： 两个1位二进制数相加时，不考虑低位来的进位的加法
全加器： 在两个1位二进制数相加时，考虑低位进位的加法

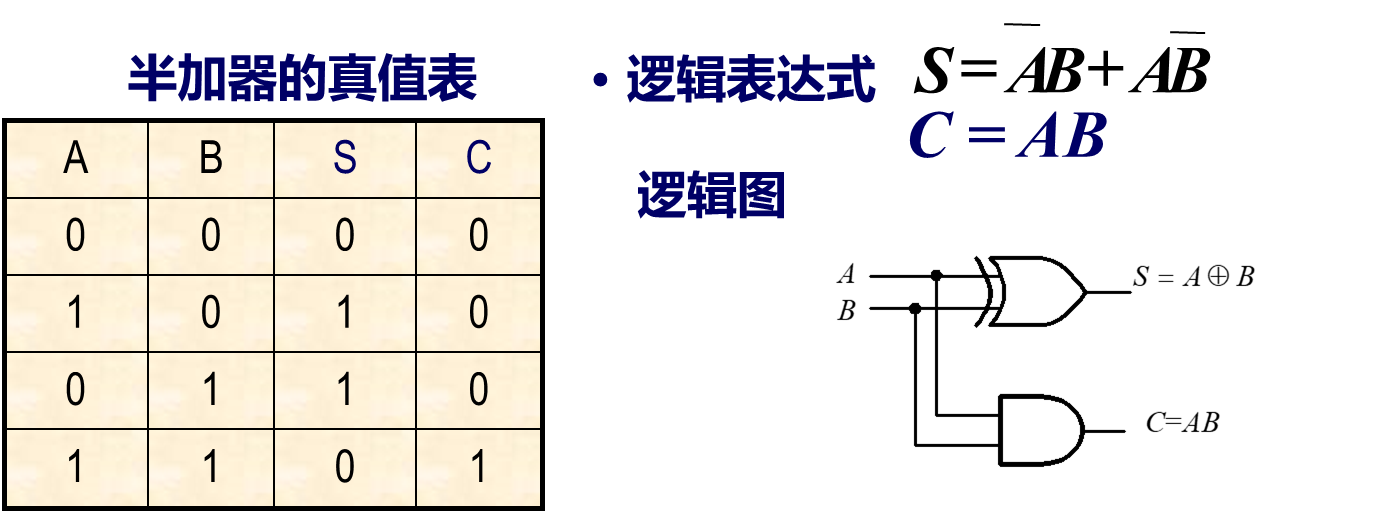

**1位半加器：**不考虑低位进位，将两个1位二进制数A、B相加的器件。
**全加器：**能进行加数、被加数和低位来的进位信号相加，并根据求和结果给出该位的进位信号。
于是，全加器的逻辑表达式为

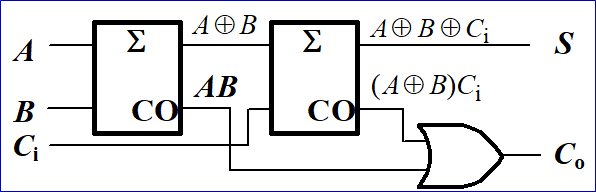

逻辑图如下：
b. 加法器的应用
观察全加器真值表，ABC有奇数个1时S为1；ABC 有偶数个1和全为0时，S为0。可以考虑用全加器组成三位二进制代码奇偶校验器 。此外还可以考虑构成多位数加法器。
多位数加法器：
如何用1位全加器实现两个四位二进制数相加？ A3 A2A1 A0****+B3 B2 B1 B0****=?

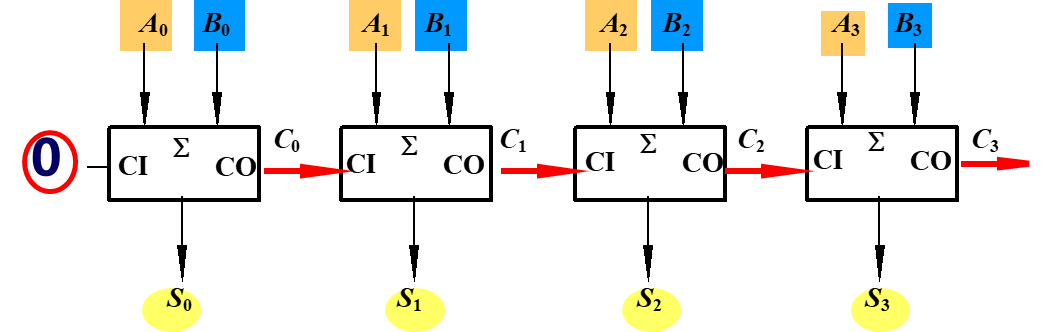

串位进行加法器：低位的进位信号送给邻近高位作为输入信号，采用串行进位加法器运算速度不高。
超前进位加法器：
提高运算速度的基本思想： 设计进位信号产生电路，在输入每位的加数和被加数时，同时获得该位全加的进位信号，而无需等待最低位的进位信号。

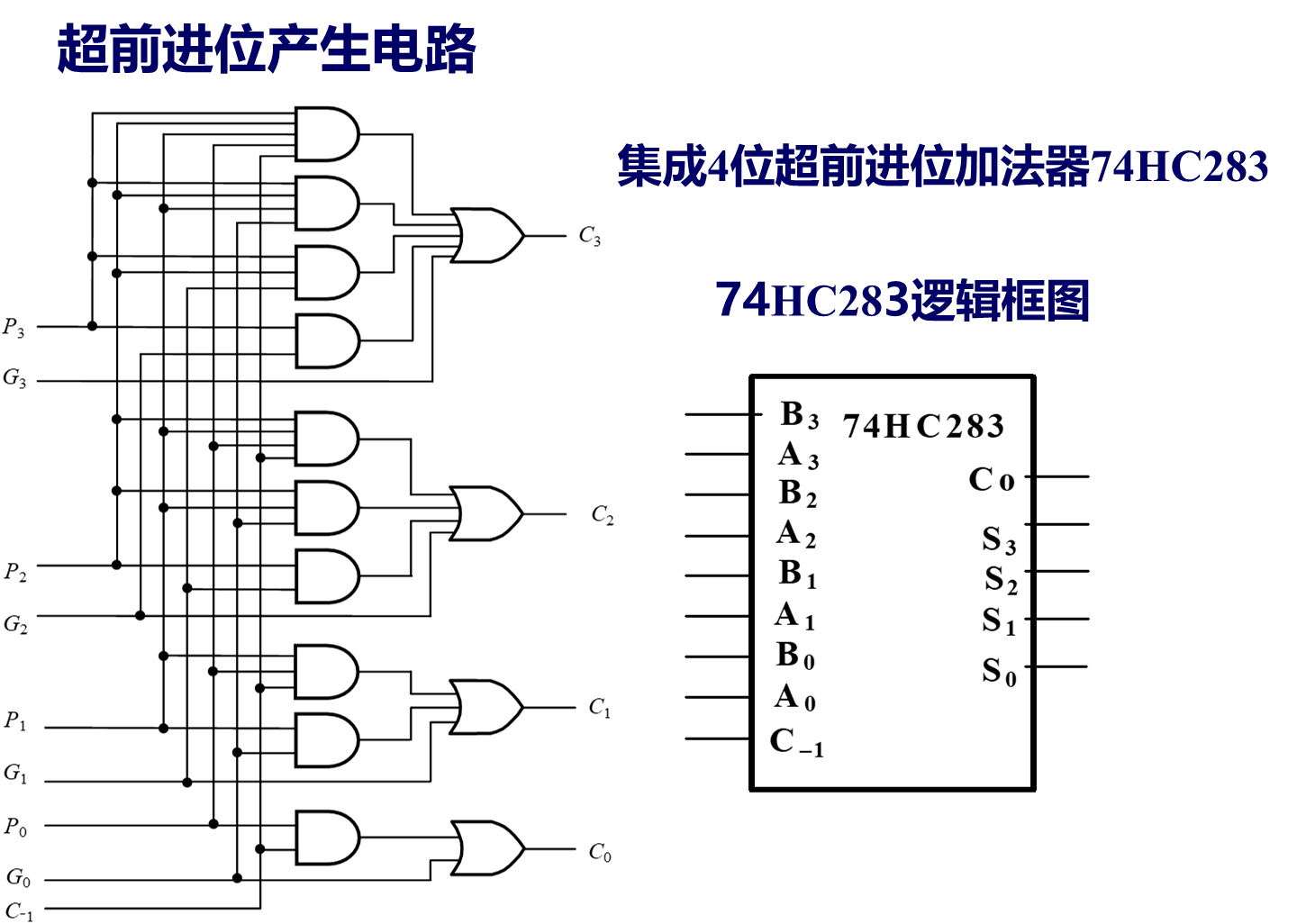

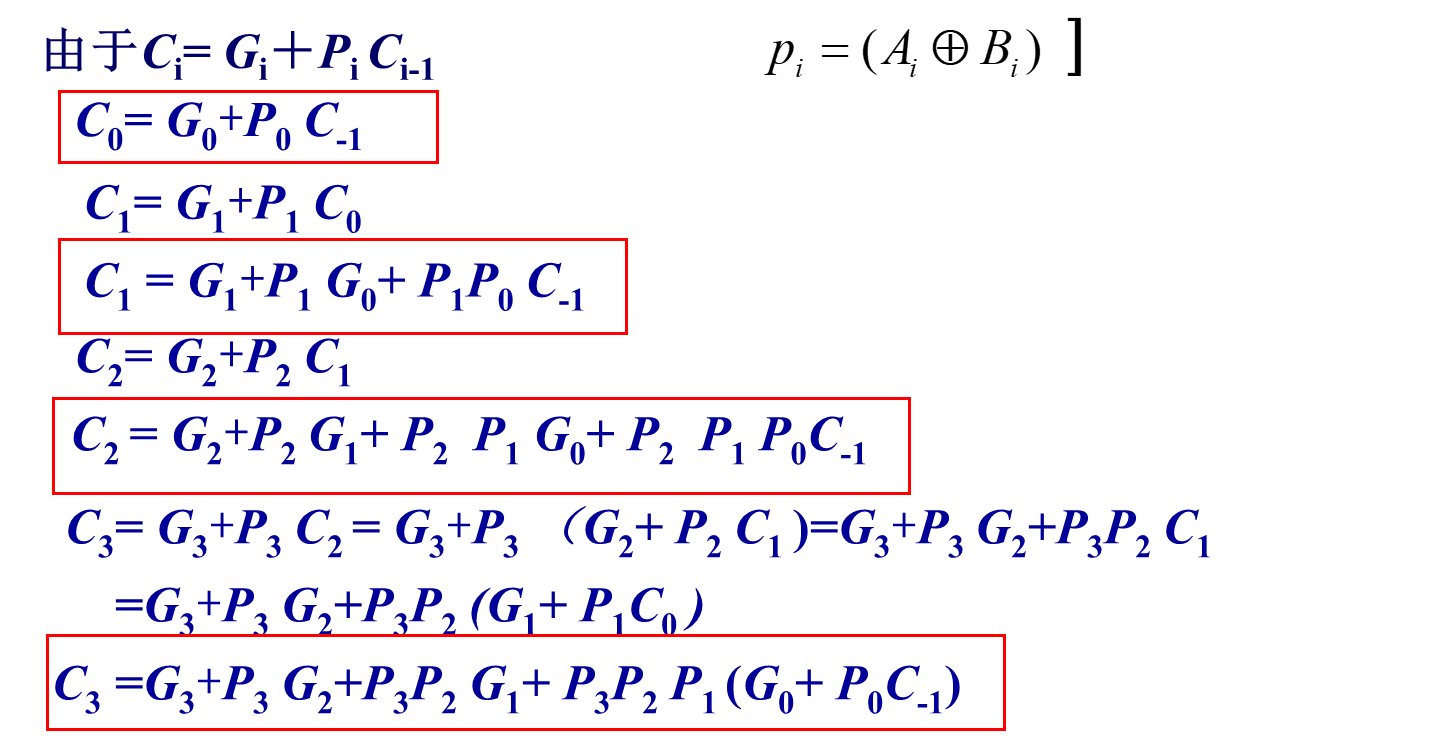

4位全加器进位信号的产生：
进位信号只由被加数、加数和C-1决定，而与其它低位的进位无关。提高了速度，但位数增加时，进位电路复杂度增加。

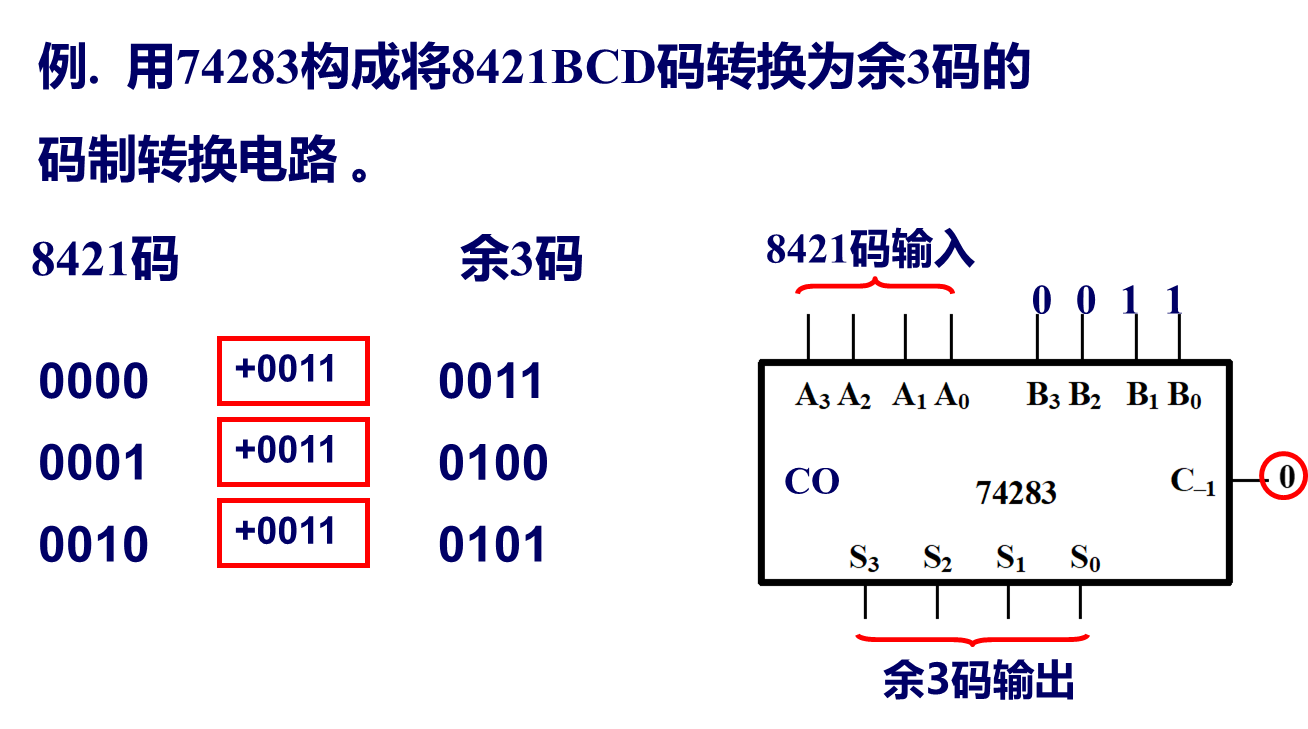

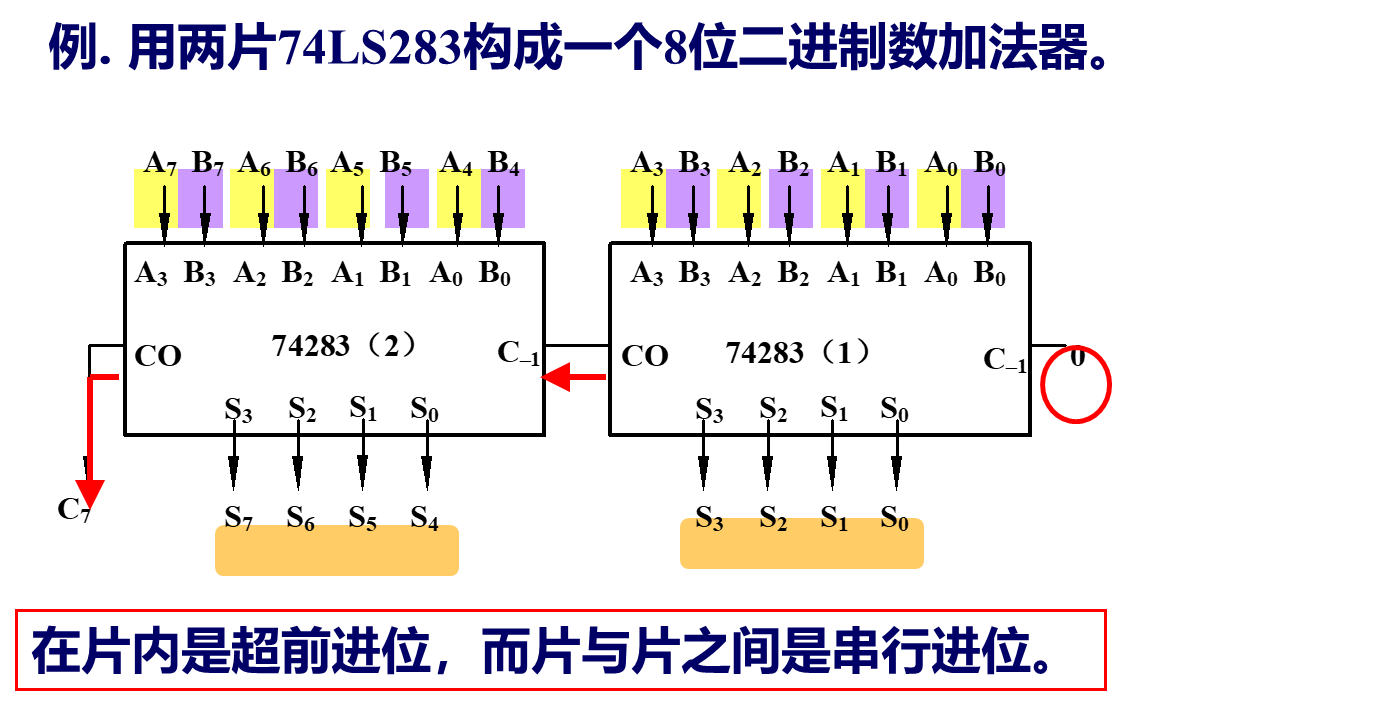

超前进位加法器74LS283的应用
c. 减法运算

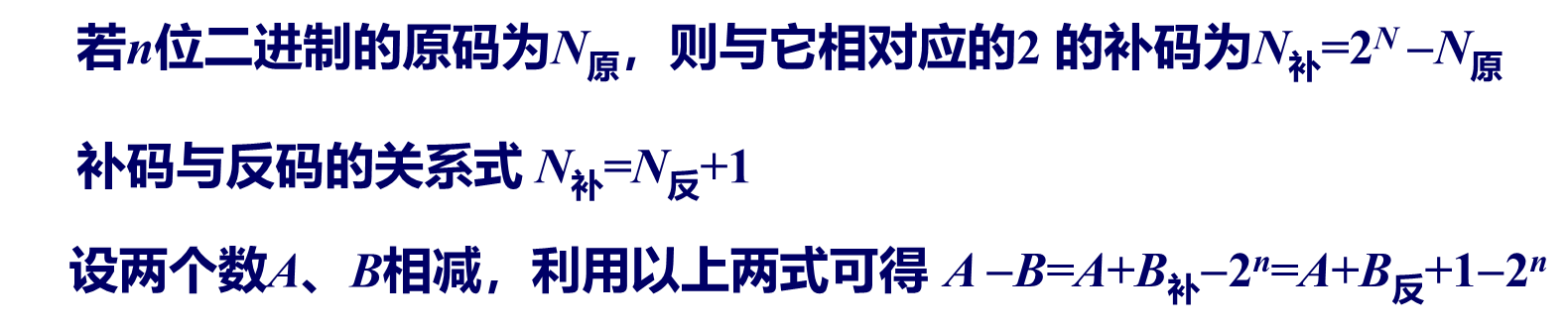

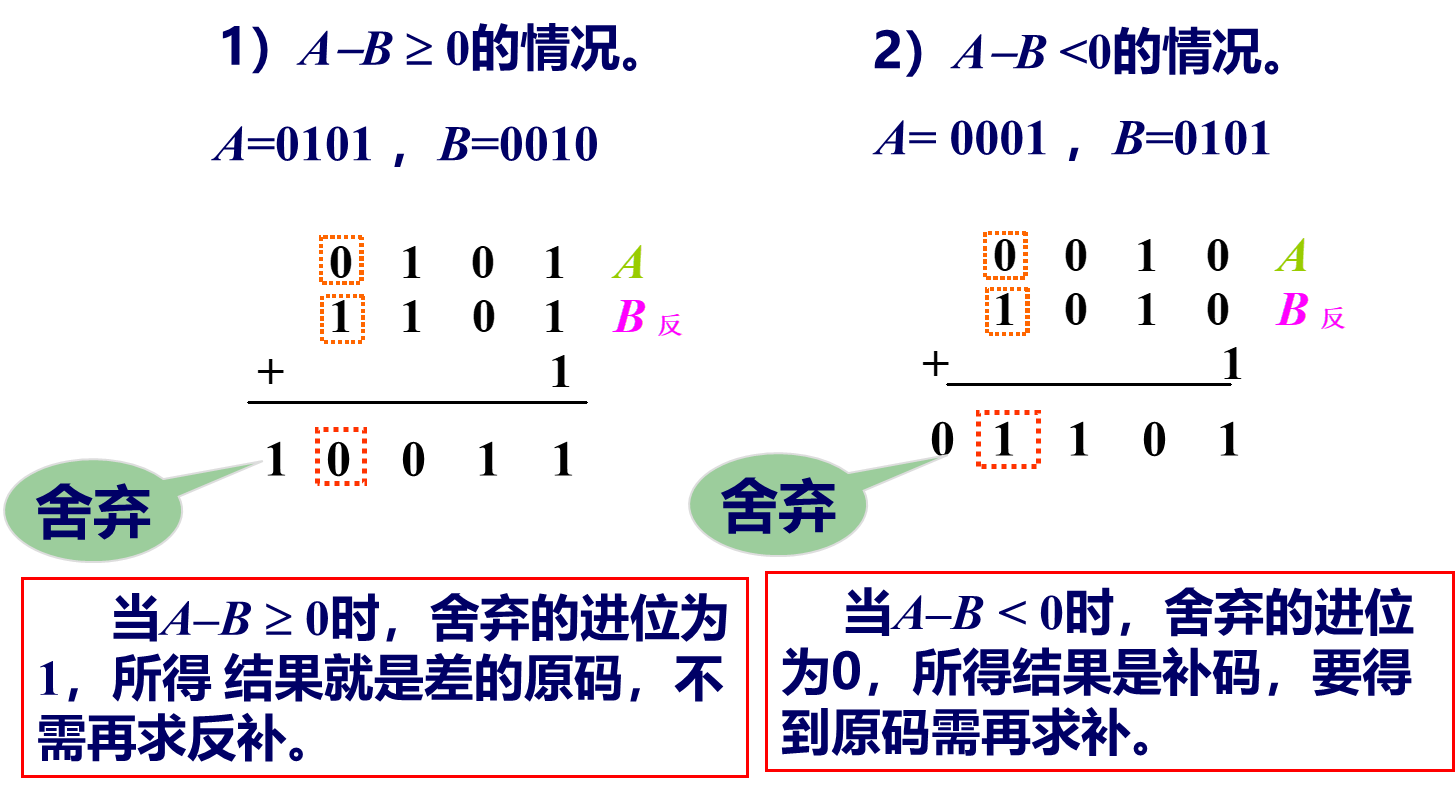

在实际应用中，通常是将减法运算变为加法运算来处理，即采用加补码的方法完成减法运算。

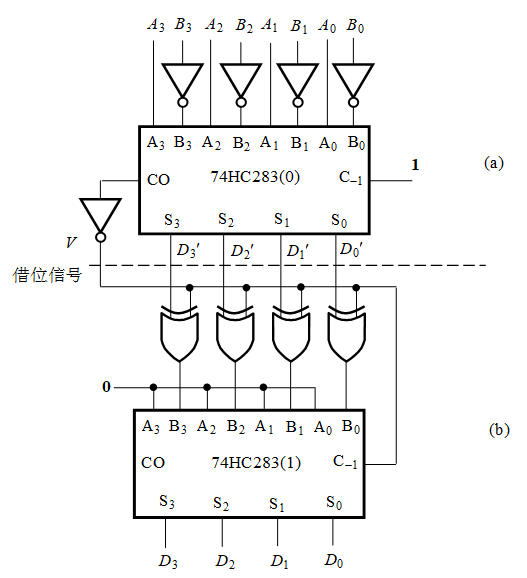

输出为原码的4位减法运算逻辑图
