Linux arm cache 入门

  1. ARM 架构下 Cache 的基本概念

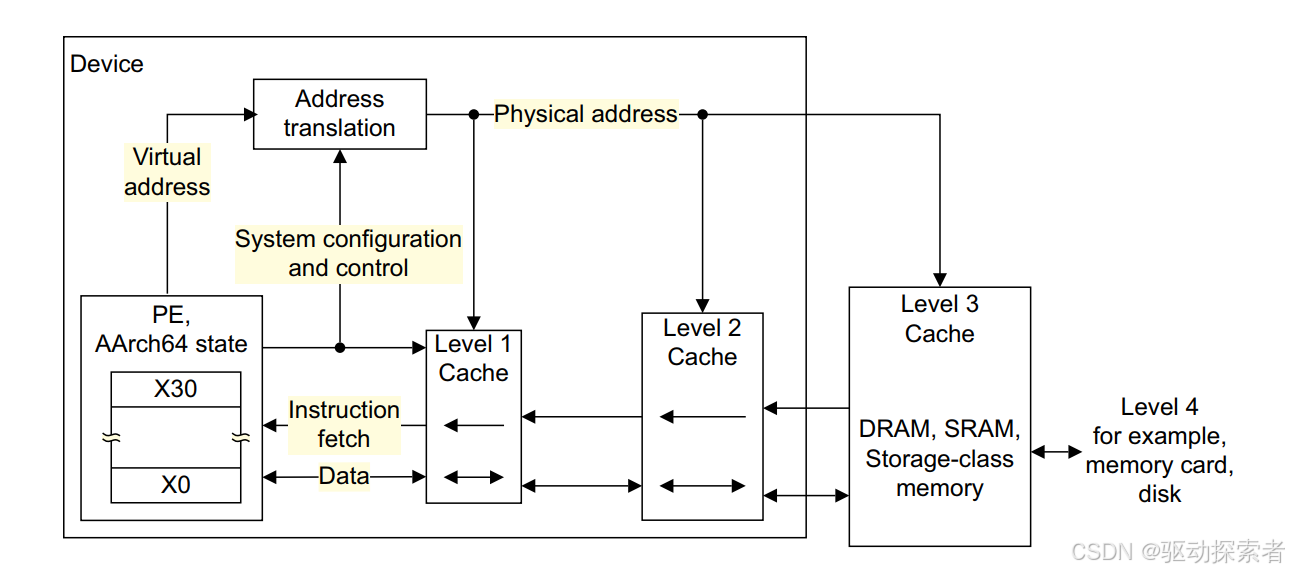

  • Cache 层级:L1 I-Cache、L1 D-Cache、L2(统一 Cache),部分 SoC 还有 L3

  • Cache 特性:写分配 / 非写分配,写回(write-back)/ 写直达(write-through)

  • 一致性问题:SMP 多核下的 Cache 一致性协议(MESI/MOESI 思路)

  • ARM 内存 域划分:Normal memory vs Device memory

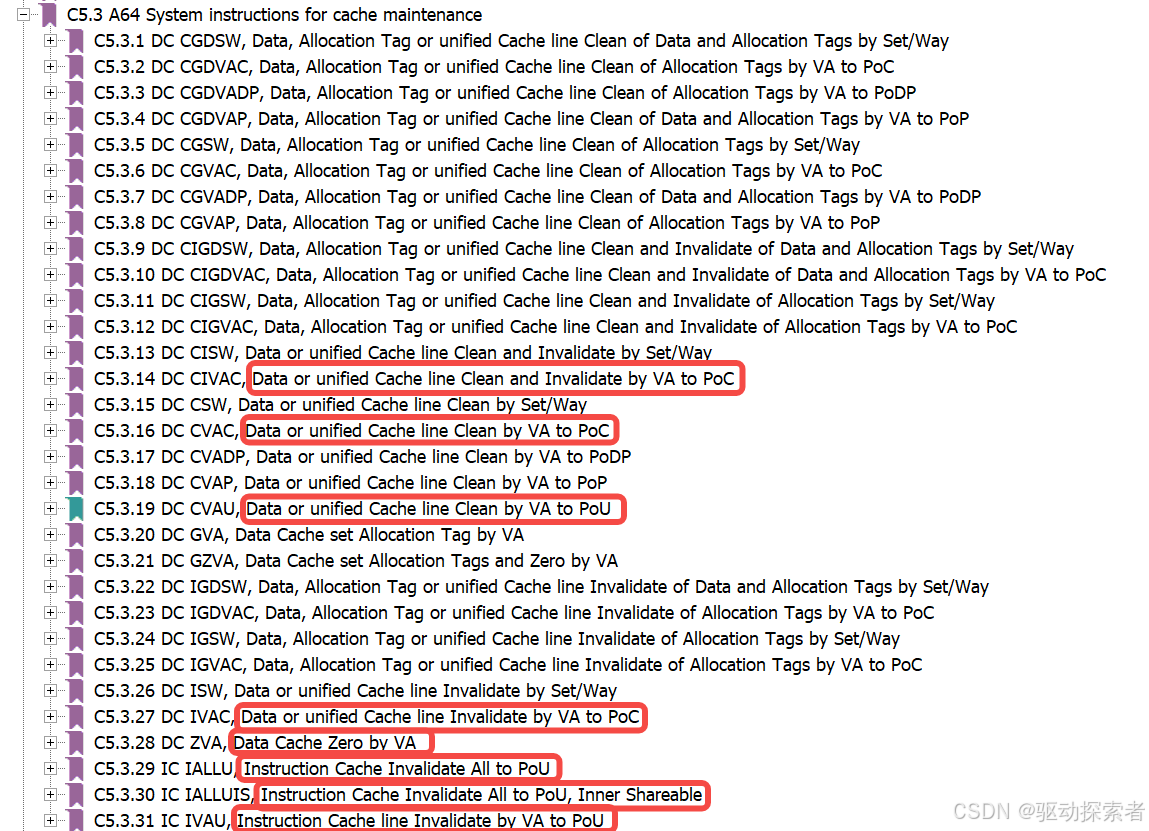

  1. ARM Cache 维护指令族

ARMv8/v7 都提供了一组专门的 cache maintenance instructions,在内核驱动和系统软件里很常见。

指令分类

  • I-Cache(指令 Cache)相关

    • IC IVAU:Invalidate I-Cache by VA to PoU

    • IC IALLUIS:Invalidate all I-Cache inner shareable

    • IC IALLU:Invalidate all I-Cache (non-shareable)

  • D-Cache(数据 Cache)相关

    • DC CIVAC:Clean & Invalidate D-Cache line by VA to PoC

    • DC CVAC:Clean D-Cache line by VA to PoC

    • DC IVAC:Invalidate D-Cache line by VA to PoC

    • DC ZVA:Zero a cache line by VA

    • DC CVAU:Clean D-Cache line by VA to PoU

关键参数

  • PoU (Point of Unification)

    • 指指令流和数据流统一的位置,通常是 I-Cache 之前的层级。

    • 比如写代码到内存后,需要清到 PoU,确保 I-Cache 能看到。

  • PoC (Point of Coherency)

    • 体系保证所有 master 观察到一致性的点。

    • 通常是 L2 Cache 出口到内存的接口。

  • PoP (Point of Persistence)

    • 数据被写入"持久存储"的点(比如 NVM、持久内存系统)。

    • 在 ARMv8.2+ 中提出,和持久化内存相关。

使用场景举例

  • 代码自修改 / 动态加载代码:先写 D-Cache,再清到 PoU,最后无效 I-Cache。

  • DMA 缓冲区:CPU 和外设共享内存时,需要 Clean / Invalidate 到 PoC。


  1. Linux 内核中的 Cache 操作接口

内核提供的 API

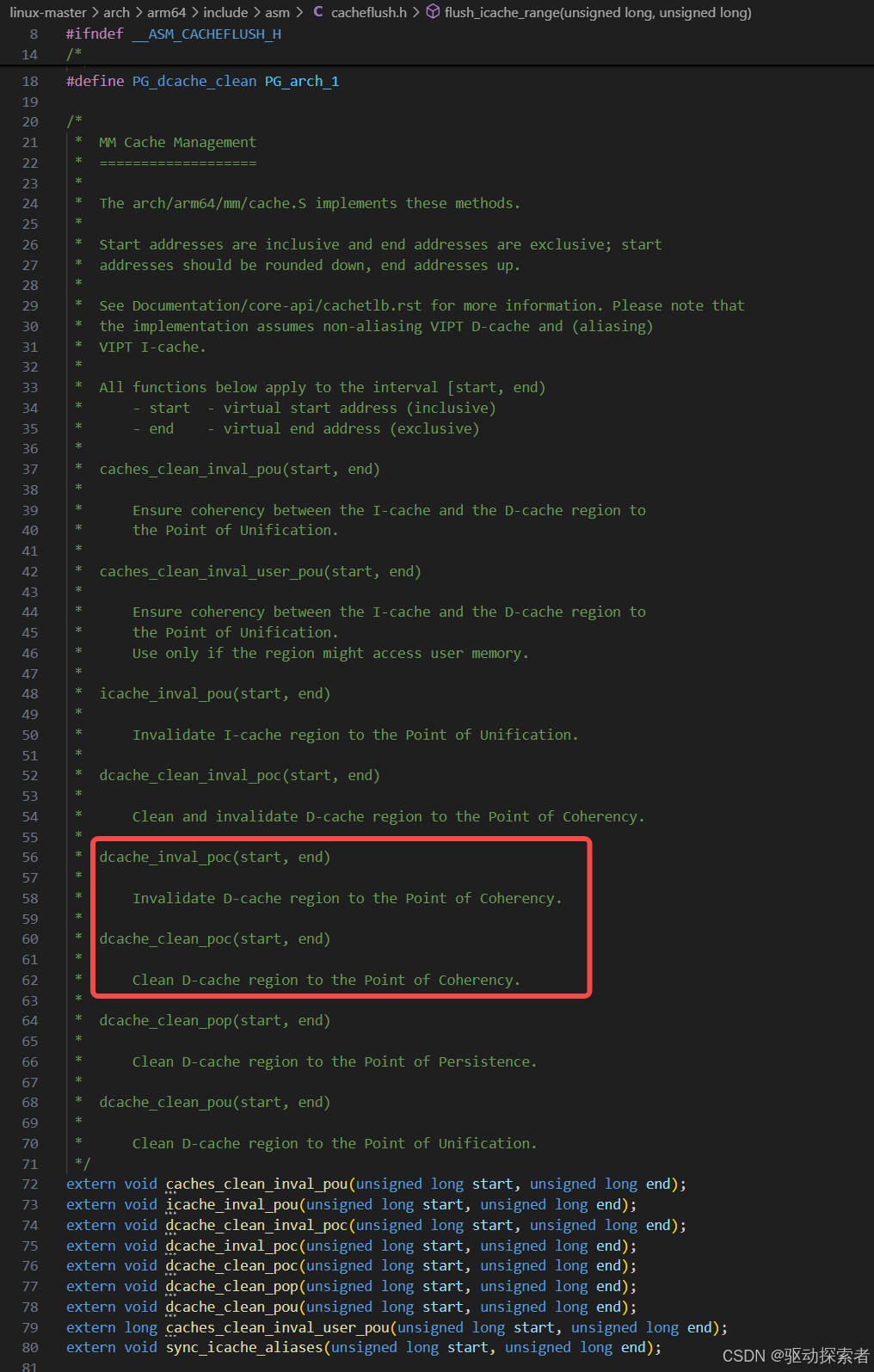

在 Linux 内核(arch/arm64/include/asm/cacheflush.h)中常见的接口有:

高层 API

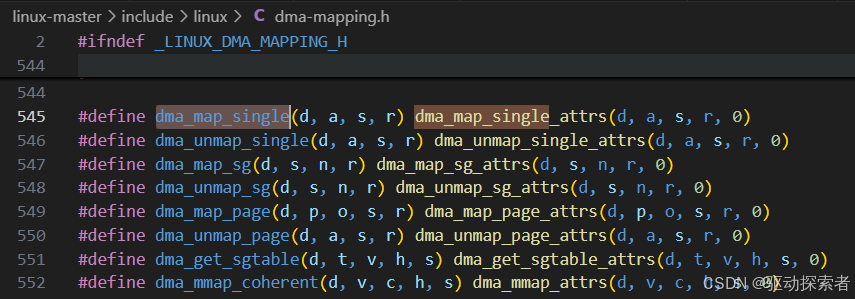

  • dma_map_single() / dma_unmap_single()

    • 用于驱动中确保 DMA 缓冲区 Cache 与内存一致

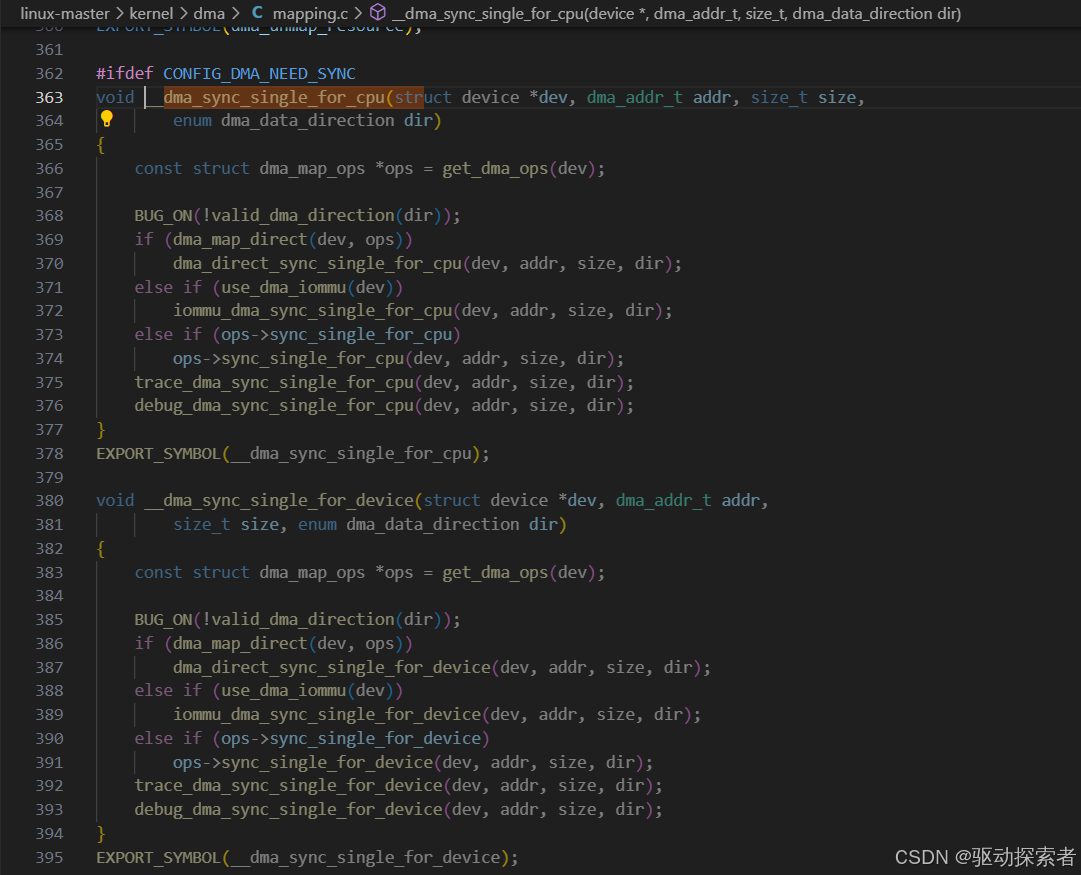

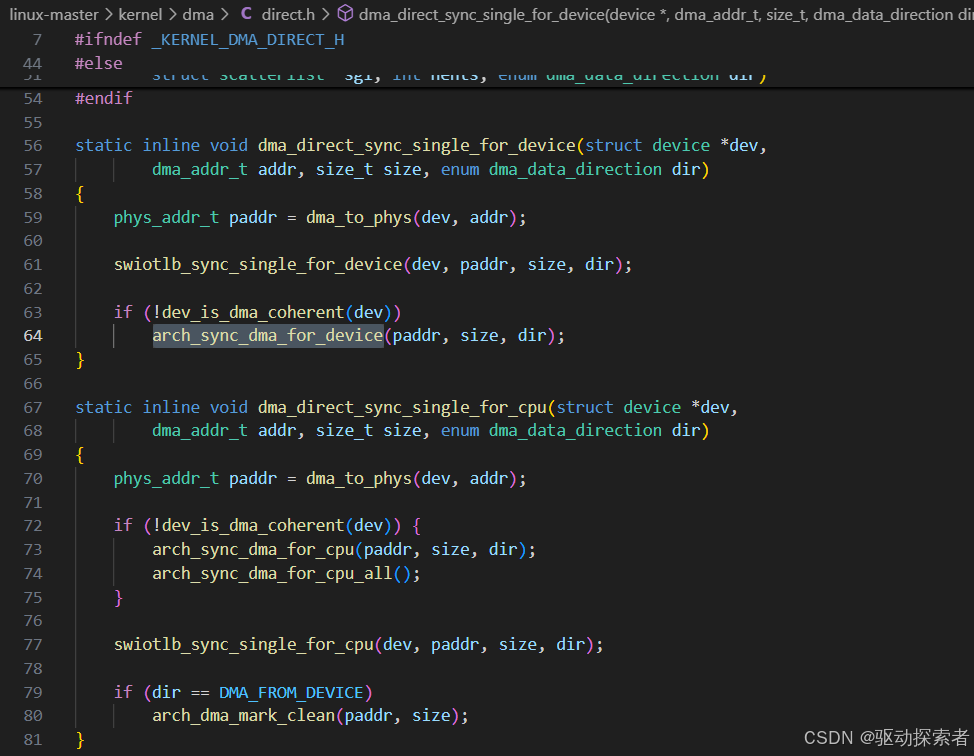

  • dma_sync_single_for_device() / dma_sync_single_for_cpu()

    • 针对 CPU/设备交替访问的场景

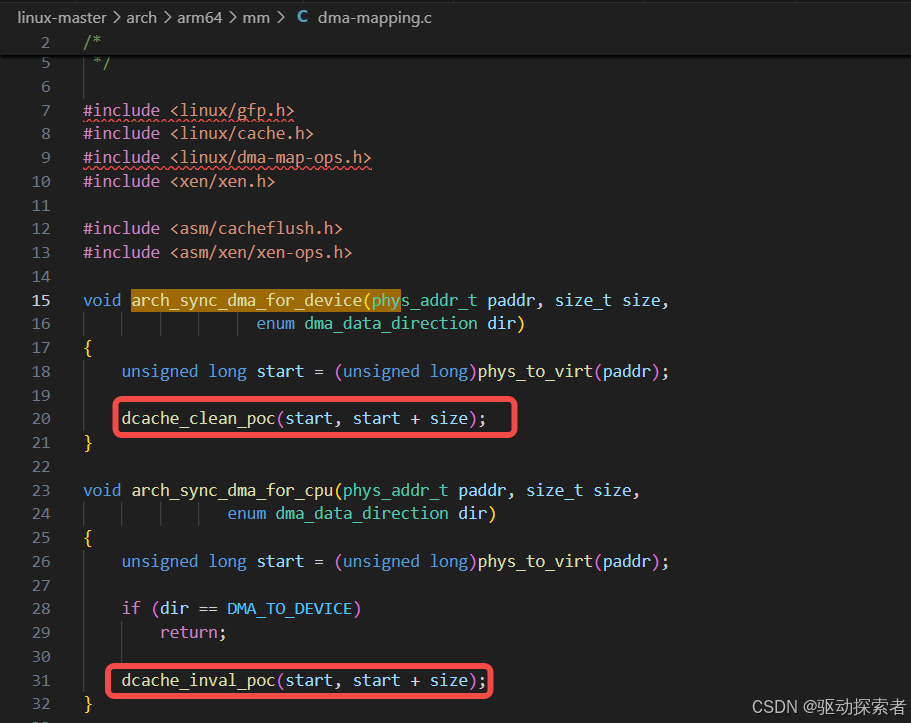

dma摸之前clean,cpu摸之前inv
