【硬件-笔试面试题-76】硬件/电子工程师，笔试面试题（知识点：H桥驱动电路的设计要点）
1、题目
在设计H桥驱动电路的时候，有什么需要注意的吗
2、解答

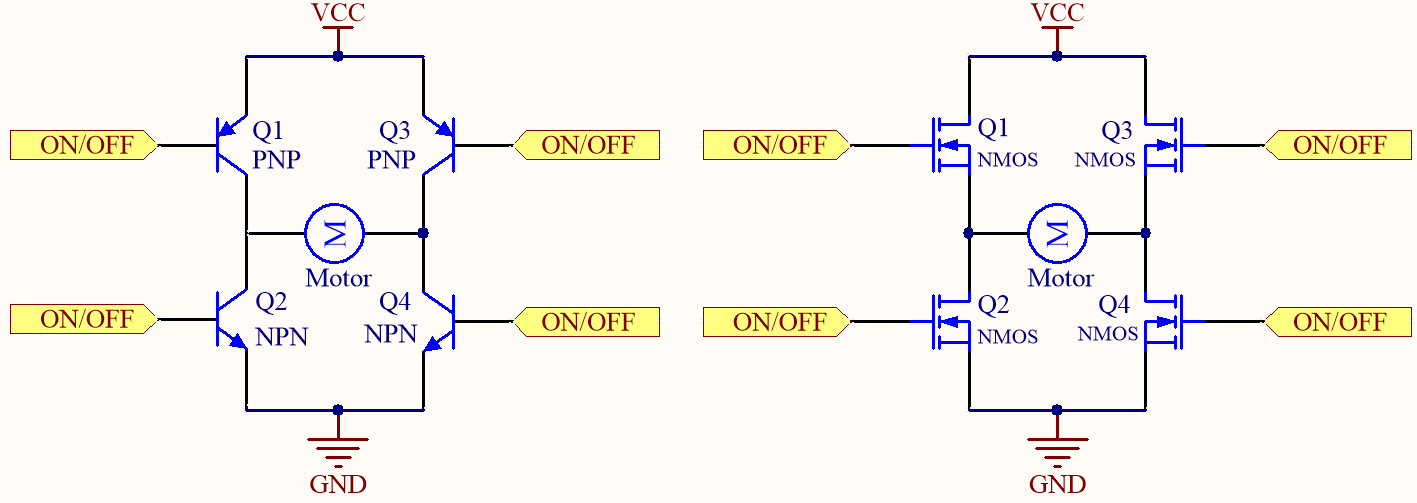

H 桥驱动电路是直流电机、步进电机、逆变器等电力电子系统的核心电路，其功能是通过控制四个开关管（三极管、MOS 管或 IGBT）的通断，实现负载（如电机）的正反转、调速或能量双向流动。设计时需重点关注安全性、可靠性、效率 和抗干扰性 ，具体注意事项如下：
一、核心结构与开关状态控制：避免 "直通" 与 "死区时间"

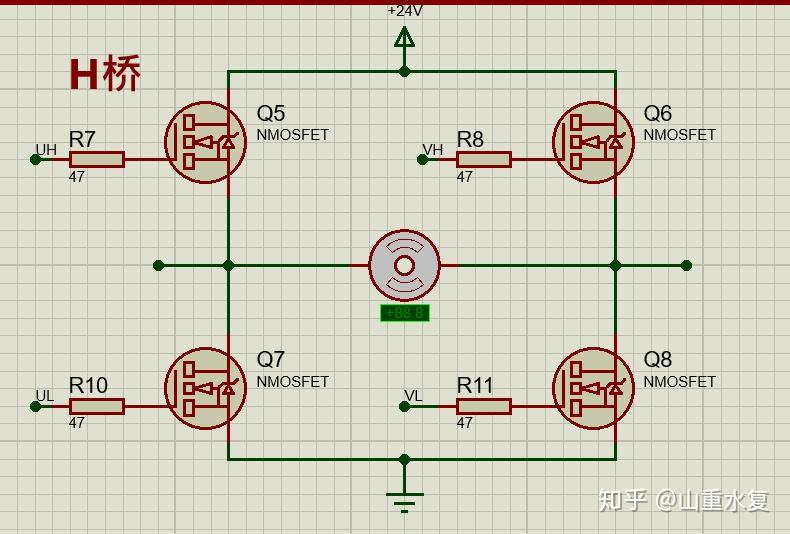

H 桥的四个开关管分为两组（上臂：Q1、Q3；下臂：Q2、Q4，假设左桥臂 Q1-Q2，右桥臂 Q3-Q4），控制逻辑直接影响电路安全：
-
严禁同侧桥臂直通： 同一桥臂的上下管（如 Q1 与 Q2、Q3 与 Q4）绝对不能同时导通！否则会造成电源直接短路（"shoot-through"），瞬间大电流会烧毁开关管和电源。
- 原因：开关管存在导通 / 关断延迟（如 MOS 管的栅极电容充放电时间），若控制信号切换时上下管存在重叠导通时间，就会导致直通。
-
必须设置死区时间（Dead Time）： 在控制信号切换时（如从 "Q1+Q4 导通" 切换到 "Q2+Q3 导通"），需插入一段短暂的 "全关断" 时间（死区），确保上管完全关断后，下管才开始导通（反之亦然）。
- 死区时间需根据开关管的参数（如关断延迟时间 \(t_{off}\)）设置，过短无法避免直通，过长会导致输出波形畸变、效率降低（尤其高频应用）。
二、开关管的选型：耐压、电流与驱动能力匹配
开关管是 H 桥的核心器件，选型需满足负载和工作条件：
-
耐压（VDS/VCE）： 开关管的耐压值需大于电源电压 \(V_{CC}\) 的 1.5~2 倍（考虑感性负载的反向电动势尖峰，如电机断电时的反冲电压）。例如，12V 电源下，MOS 管耐压建议选 25V 以上。
-
额定电流（ID/IC）： 需大于负载最大工作电流的 1.5~2 倍（考虑启动电流、堵转电流，电机启动电流可能是额定电流的 5~10 倍）。例如，电机额定电流 5A，开关管额定电流需至少 10A。
-
导通电阻（RDS (on)）或饱和压降（VCE (sat)）：
- MOS 管优先选低导通电阻（如毫欧级），降低导通损耗（\(P = I^2 R\)），尤其大电流场景。
- 三极管需关注饱和压降，避免压降过大导致发热。
-
开关速度： 高频应用（如 PWM 调速）需选开关速度快的器件（如 N 沟道 MOS 管，栅极电容小），减少开关损耗（\(P \propto f\)，频率越高损耗越大）。
三、驱动电路设计：确保开关管可靠通断
开关管（尤其是 MOS 管和 IGBT）的驱动信号需满足阈值电压、电流和上升 / 下降速度要求：
-
MOS 管驱动：
- 栅极电压：需超过其阈值电压 \(V_{GS(th)}\)（通常 2~5V），建议驱动电压 10~15V（确保完全导通，降低 RDS (on)）。
- 栅极电流：MOS 管栅极等效为电容，驱动电路需提供足够的充放电电流（如通过驱动芯片或推挽电路），确保开关速度（避免开关过程中管耗过大）。
- 隔离驱动：若上下臂共地（如半桥），上臂驱动需隔离（如用光耦、隔离变压器或专用隔离驱动芯片，如 SI823x），避免上下臂信号干扰。
-
三极管驱动：
- 需提供足够的基极电流（\(I_b \geq I_c / \beta\)），确保三极管工作在饱和区（降低 VCE (sat)）。
-

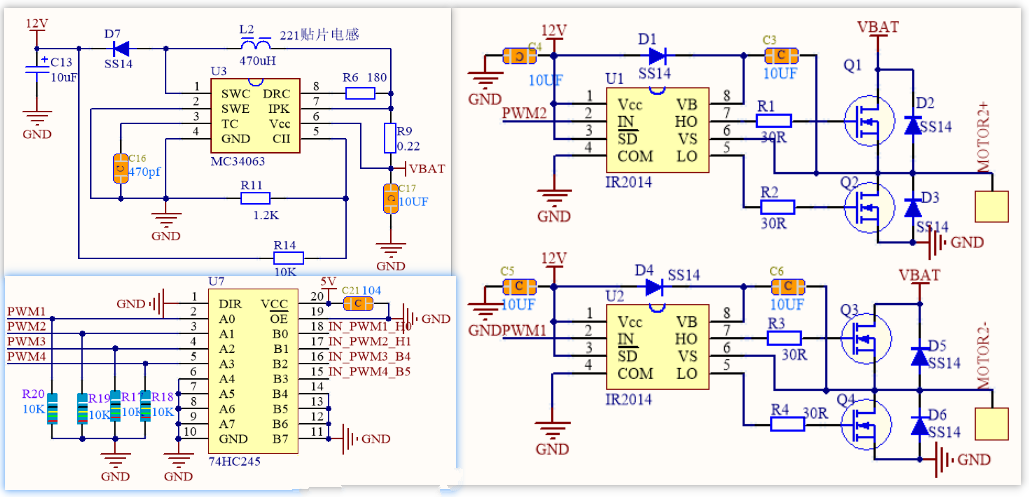

驱动芯片选型： 推荐使用专用 H 桥驱动芯片（如 L298N、L293D、DRV8870），内置死区控制、过流保护、电平转换等功能，简化设计并提高可靠性（分立驱动电路易因参数不匹配导致故障）。
四、续流与吸收：抑制感性负载的反向电动势
电机、电感等感性负载在开关管关断时会产生反向电动势（楞次定律），可能击穿开关管，需设计续流和吸收电路：
-
续流二极管： 在每个开关管两端反并联续流二极管（MOS 管内置体二极管可应急，但建议外接快恢复二极管 FRD 或肖特基二极管，反向耐压与开关管匹配），为感性电流提供泄放路径。

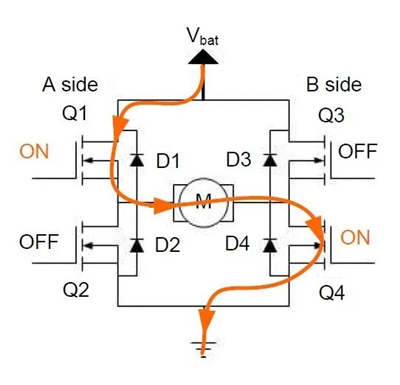

- 例如：Q1 关断时，电机电感电流通过 Q2 的续流二极管回流，避免电压尖峰。
-
RC 吸收电路： 在开关管或负载两端并联 RC 吸收网络（电阻 + 电容串联），吸收反向电动势尖峰，参数需根据负载电感和工作频率调整（电容过小吸收不足，过大增加损耗）。
-
TVS 管或压敏电阻： 电源端并联 TVS 管（瞬态抑制二极管），在电压尖峰超过阈值时导通，钳位电压保护电路。
五、保护电路：防止过流、过压、过热
-
过流保护（OCP）：
- 串联采样电阻：在电源或下桥臂串联小电阻（如毫欧级），通过运放检测电压降，超过阈值时关断驱动信号。
- 利用驱动芯片内置功能：许多专用驱动芯片（如 DRV8847）集成过流检测，可直接输出故障信号。
-
过压保护（OVP）： 电源端并联稳压管或通过电压比较器监测电压，超过上限时切断电源。
-
过热保护（OTP） ： 在开关管附近放置温度传感器（如 NTC），温度过高时降低输出功率或关断电路（尤其大功率场景，MOS 管结温需控制在 150℃以下）。
六、布局布线：减少干扰与寄生参数
-
功率回路短而粗： 电源、开关管、负载构成的大电流回路（功率回路）需尽量短、粗（用宽铜箔或覆铜），减少寄生电感（电感会导致开关时电压尖峰增大）。
-
信号与功率回路分离： 控制信号（如 PWM）的弱电流回路需远离功率回路，避免电磁干扰（EMI）导致控制信号误动作。
-
接地处理： 采用单点接地或分离接地（功率地与信号地分开，最后在电源处汇合），避免功率地的大电流在接地线上产生压降，干扰信号地。
-
散热设计 ： 开关管导通时会发热（尤其大电流场景），需加装散热片（根据功耗计算散热面积），确保结温不超过额定值。
七、控制逻辑与 PWM 调速注意事项
-
PWM 频率选择： 调速时通常用 PWM 控制占空比，频率需高于电机的机械共振频率（避免振动），且低于开关管的最大开关频率。例如，直流电机常用 10~20kHz（高于人耳听觉范围，避免噪声）。
-
避免负载悬空： 四个开关管全关断时，电机可能因惯性产生感应电流，需确保续流路径（通过续流二极管），避免电压异常。
-
正反转切换时序： 切换电机转向时，需先关断所有开关管（死区时间），再导通另一组桥臂，防止切换瞬间的直通。
总结
H 桥设计的核心是 **"防直通、抑尖峰、强驱动、保可靠"**，需结合负载特性（电流、电压、感性）选择合适的开关管和驱动方案，重点关注死区控制、续流保护、散热和布局布线，必要时借助专用驱动芯片简化设计，降低故障率。
