一、基本思路
为了接入SD卡，需要启用SDMMC接口；为了通过串口进行数据显示，必须启用UART；为了进行文件系统管理，需要启用FATFS。
二、Cubemx操作步骤
1.选择好芯片

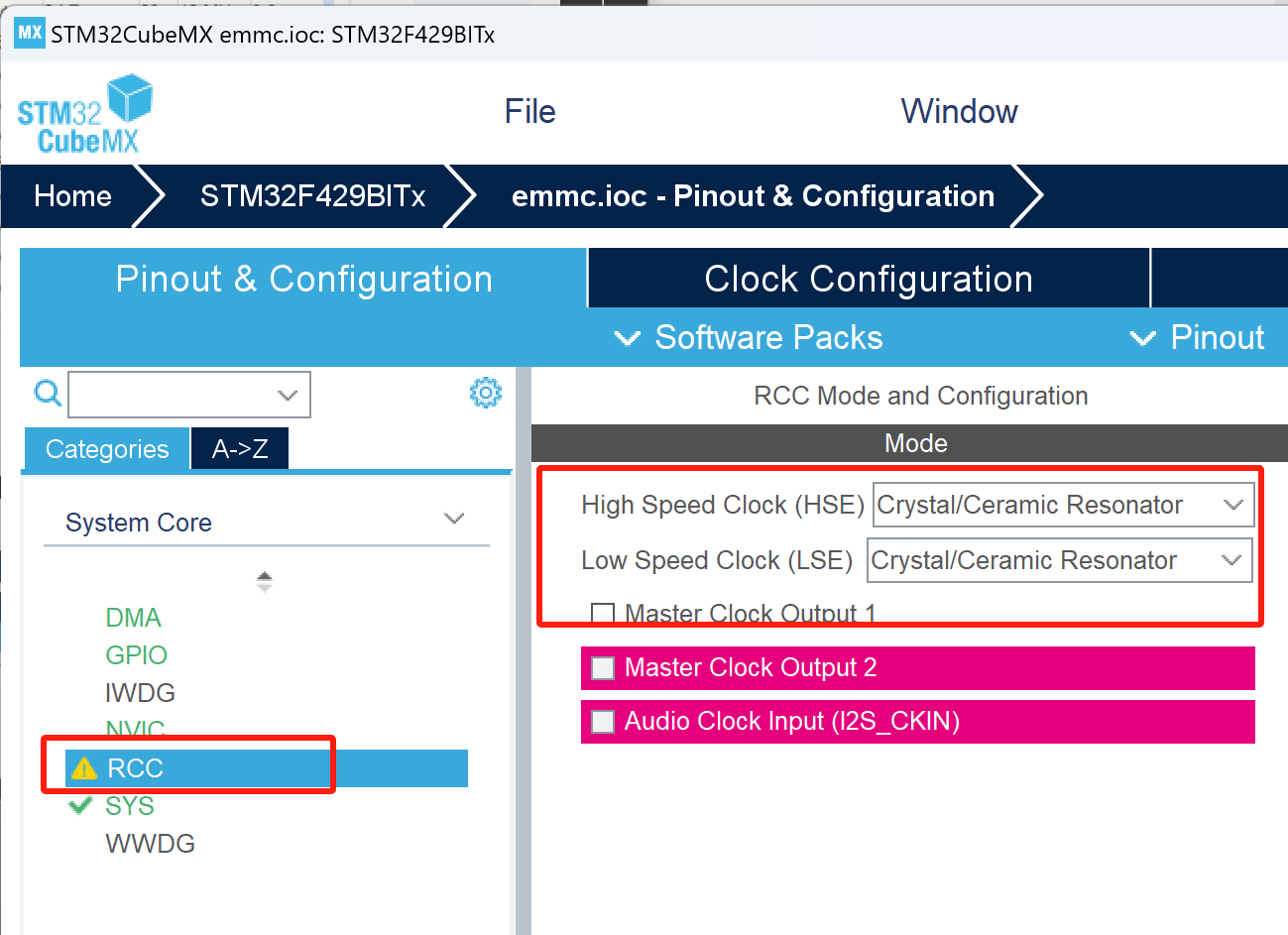

2.设置RCC为外部时钟
3.使能串口1（usart1）

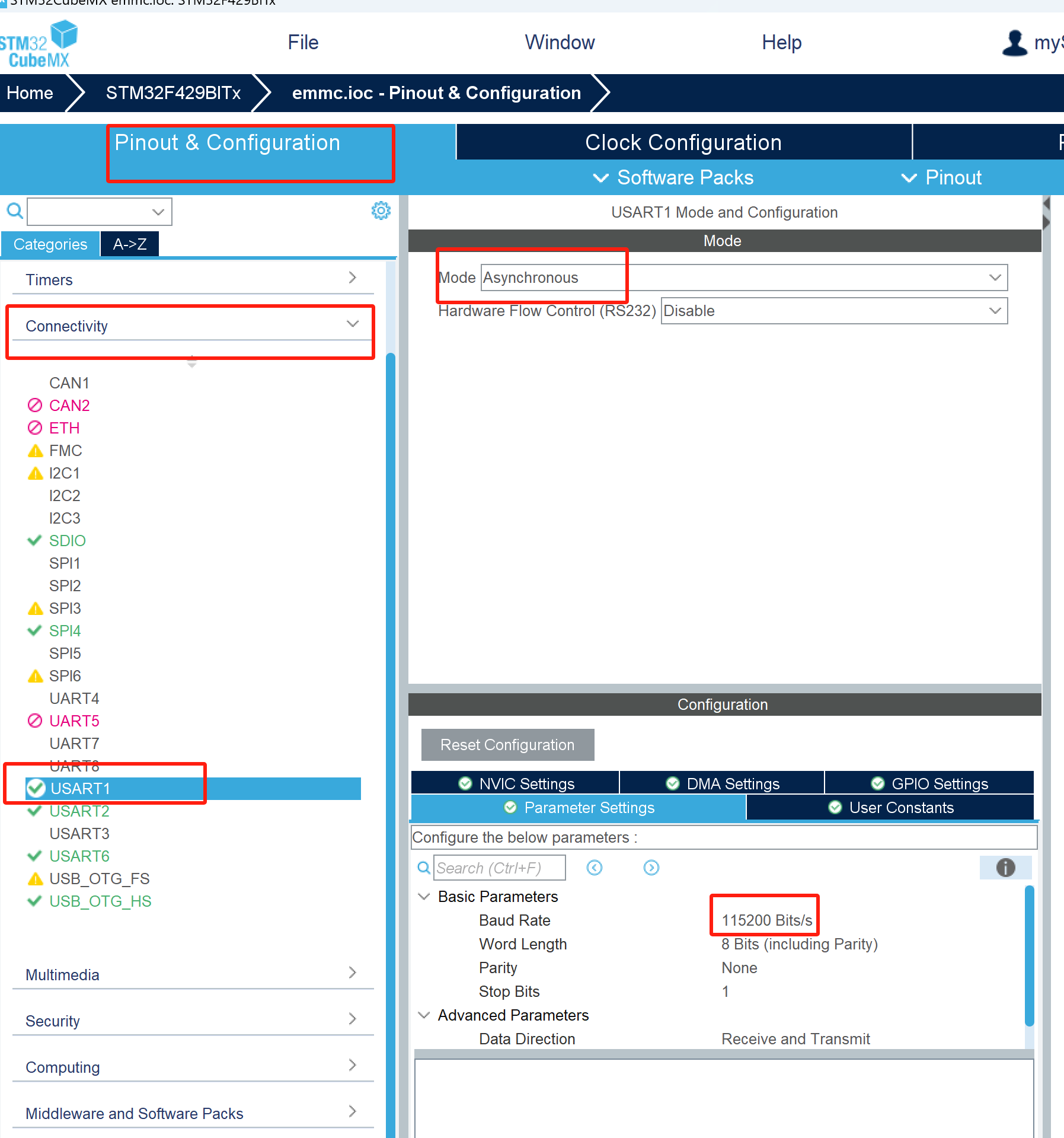

模式设为异步（Asynchronous）其他默认，波特率可以自己改，USART1为115200Bits/s，如图
4.使能SDMMC
笔者此处使用的芯片没有SDMMC,借用的SDIO的接口

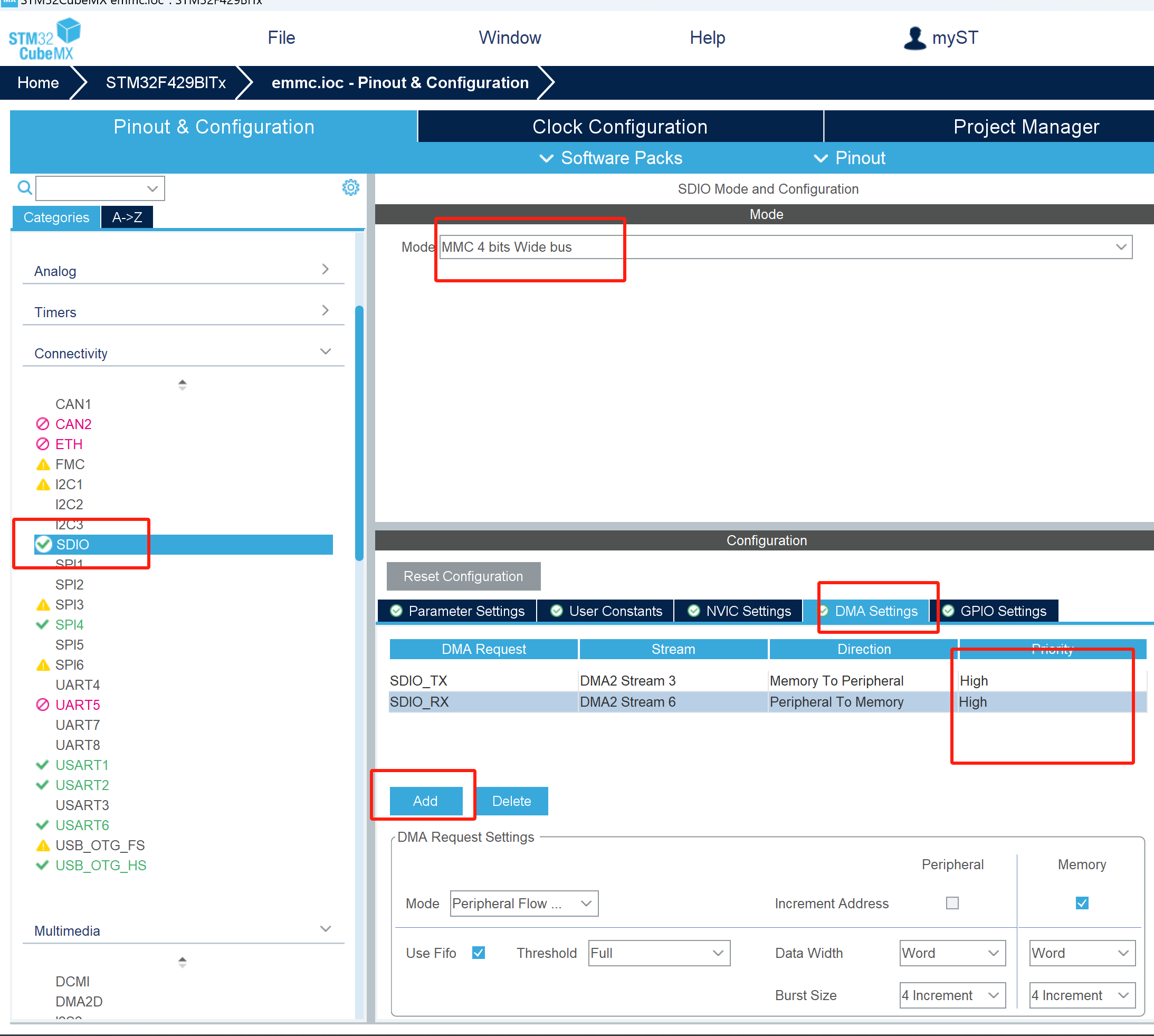

模式设为SD 4 Bits Wide bus ,设置DMA，如图

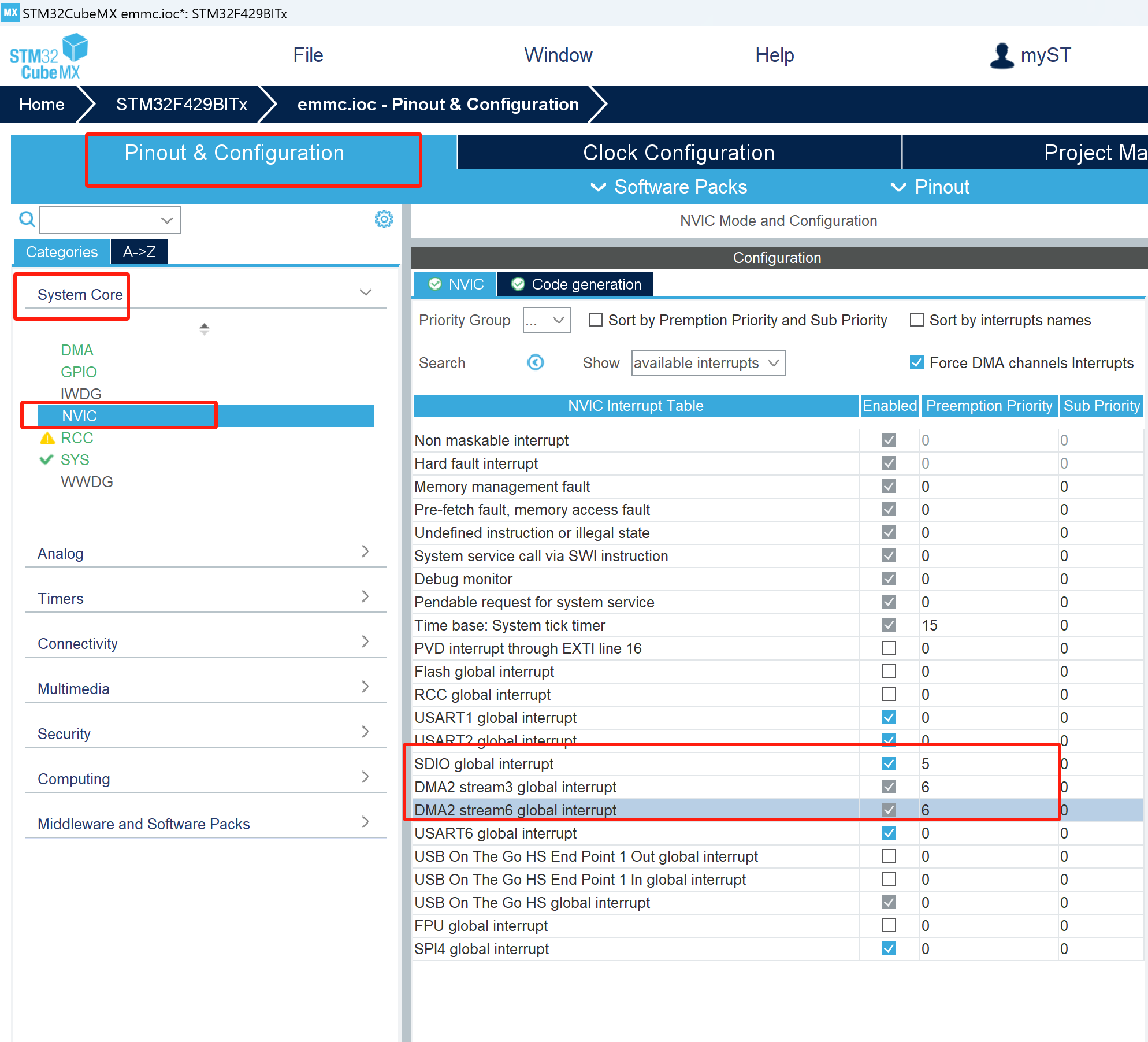

使能SDMMC1中断,并在中断设置中设置中断优先级
| 设备 | 优先级 |
|---|---|
| SDMMC | 5 |
| DMA | 6 |
此处必须使得SDMMC的中断优先级高于DMA，才可正常工作。
5、使能FATFS
此处参考链接选的 SD Card ，但此处笔者只有 User-Defined 这一个可以选。
6、时钟树设置

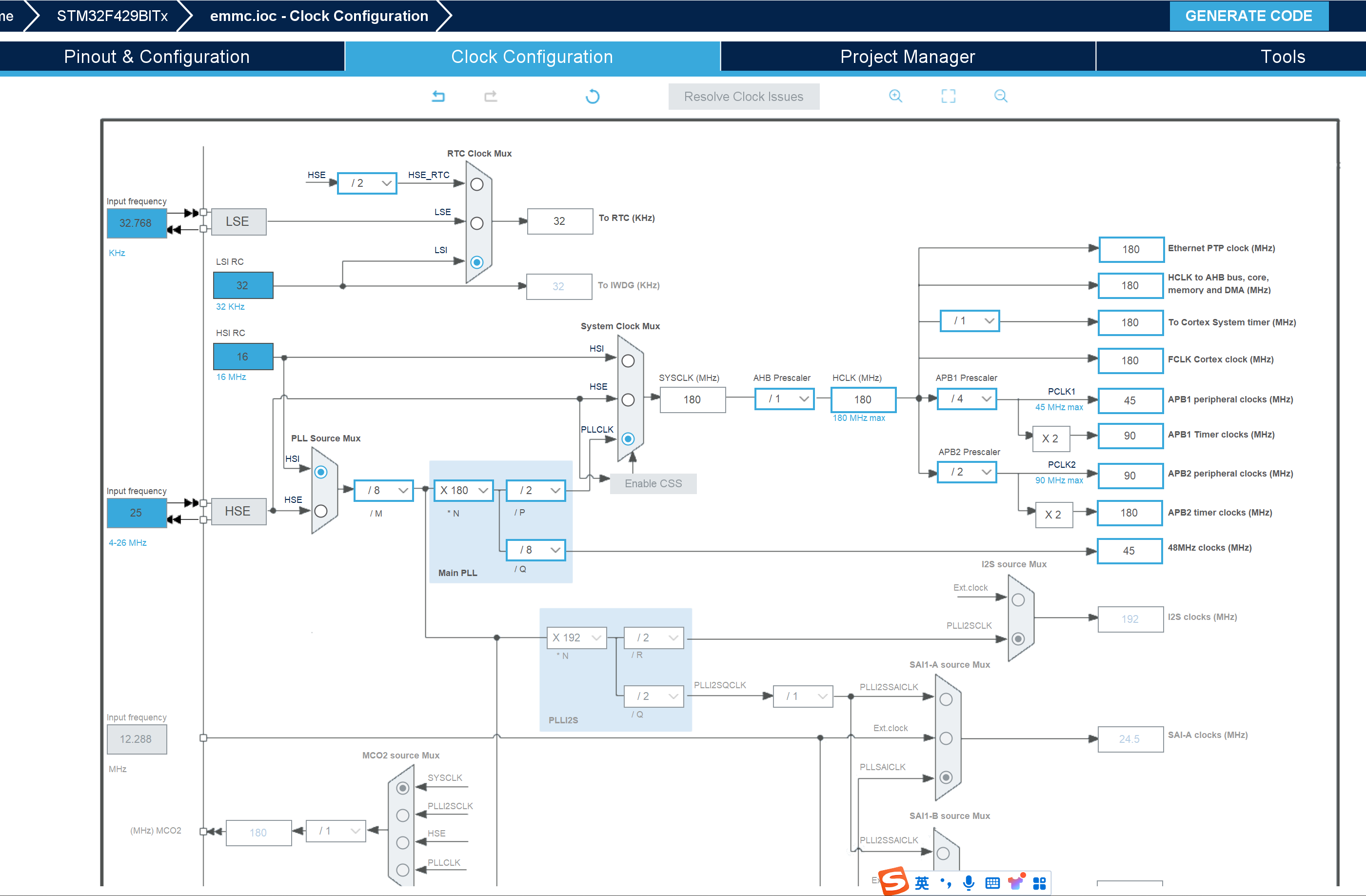

没有找到 给sdmmc的时钟
7、项目设置

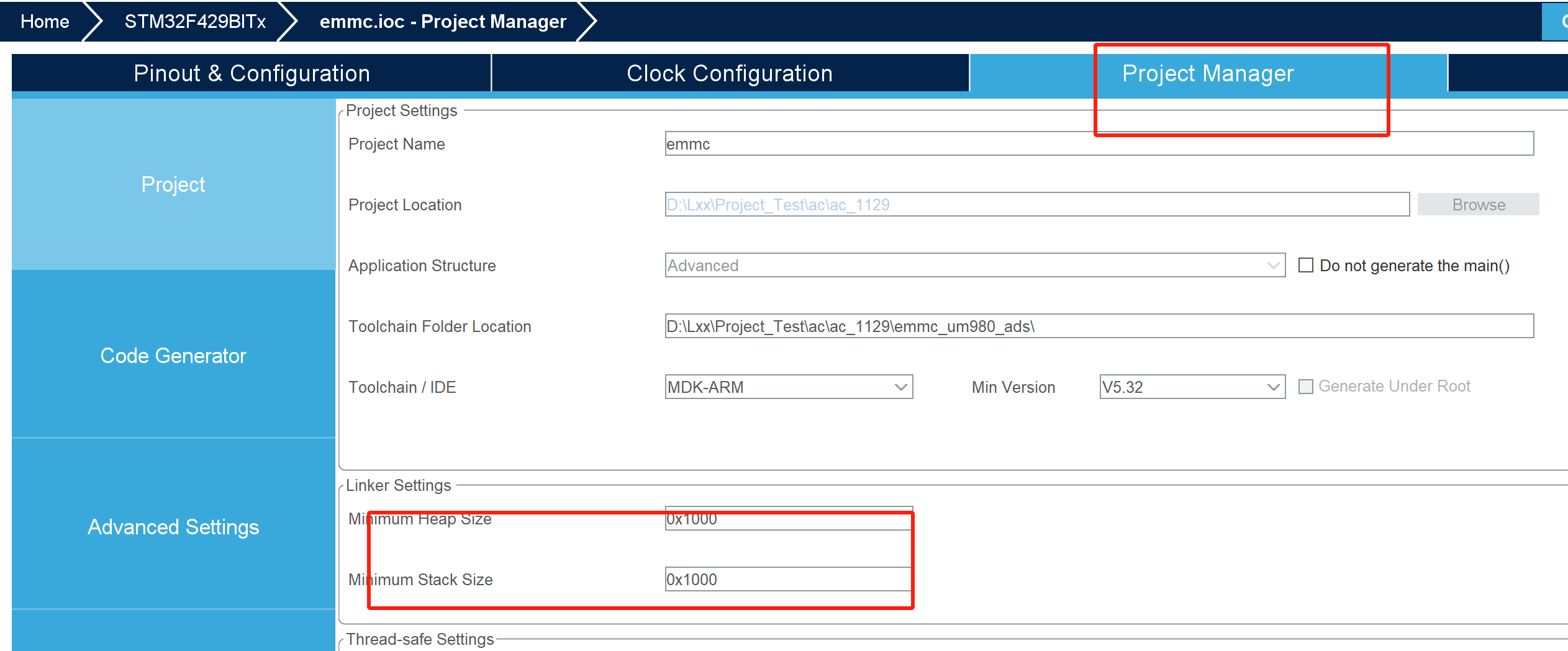

有文件系统，堆栈改大一点0x1000
生成代码 右上角GENERATE CODE
8、代码修改
- 为方便的使用串口打印信息，所以找到uart.c,并在/* USER CODE BEGIN 0 */后添加如下代码用于重定义printf函数的输出口：
#include <stdio.h>
struct __FILE
{
int handle;
};
FILE __stdout;
void _sys_exit(int x)
{
x = x;
}
int fputc(int ch, FILE *f)
{
while((USART1->ISR&0X40)==0);
USART1->TDR=(uint8_t)ch;
return ch;
}
2.在main.c函数中的/* USER CODE BEGIN PV */ 后添加如下定义
FATFS fs; //工作空间
FIL fil; // 文件项目
uint32_t byteswritten; // 写文件计数
uint32_t bytesread; // 读文件计数
uint8_t wtext[] = "我就是那张SD卡，8G那张！！"; // 写的内容
uint8_t rtext[1024]; // 读取的buff
char filename[] = "GPSSave.txt"; // 文件名
- main.c函数中的/* USER CODE BEGIN 2 */后添加如下代码：
printf("\r\n ****** 文件系统 ******\r\n\r\n");
/*-1- 挂载文件系统*/
retSD = f_mount(&fs, "", 0);
if(retSD)
{
printf(" mount error : %d \r\n",retSD);
Error_Handler();
}
else
printf(" mount sucess!!! \r\n");
/*-2-创建新的文件并写入数据*/
retSD = f_open(&fil, filename, FA_CREATE_ALWAYS | FA_WRITE); //打开文件，权限包括创建、写（如果没有该文件，会创建该文件）
if(retSD) //返回值不为0（出现问题）
printf(" open file error : %d\r\n",retSD); //打印问题代码
else
printf(" open file sucess!!! \r\n");
/*-3- 在txt文件中写入数据*/
retSD = f_write(&fil, wtext, sizeof(wtext), (void *)&byteswritten); //在文件内写入wtext内的内容
if(retSD) //返回值不为0（出现问题）
printf(" write file error : %d\r\n",retSD); //打印问题代码
else
{
printf(" write file sucess!!! \r\n");
printf(" write Data : %s\r\n",wtext); //打印写入的内容
}
/*-4- 关闭txt文件*/
retSD = f_close(&fil); //关闭该文件
if(retSD) //返回值不为0（出现问题）
printf(" close error : %d\r\n",retSD); //打印问题代码
else
printf(" close sucess!!! \r\n");
/*-5- 打开文件读取数据*/
retSD = f_open(&fil, filename, FA_READ); //打开文件，权限为只读
if(retSD) //返回值不为0（出现问题）
printf(" open file error : %d\r\n",retSD); //打印问题代码
else
printf(" open file sucess!!! \r\n");
/*-6- 读取txt文件数据*/
retSD = f_read(&fil, rtext, sizeof(rtext), (UINT*)&bytesread); //读取文件内容放到rtext中
if(retSD) //返回值不为0（出现问题）
printf(" read error!!! %d\r\n",retSD); //打印问题代码
else
{
printf(" read sucess!!! \r\n");
printf(" read Data : %s\r\n",rtext); //打印读取到的数据
}
/*-7- 关闭文件*/
retSD = f_close(&fil); //关闭该文件
if(retSD) //返回值不为0（出现问题）
printf(" close error!!! %d\r\n",retSD); //打印问题代码
else
printf(" close sucess!!! \r\n");
/*##-8- 读写一致性检测 ############*/
if(bytesread == byteswritten) //如果读写位数一致
{
printf(" FatFs is working well!!!\r\n"); //打印文件系统工作正常
}

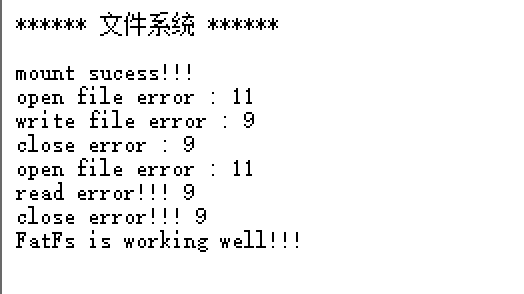

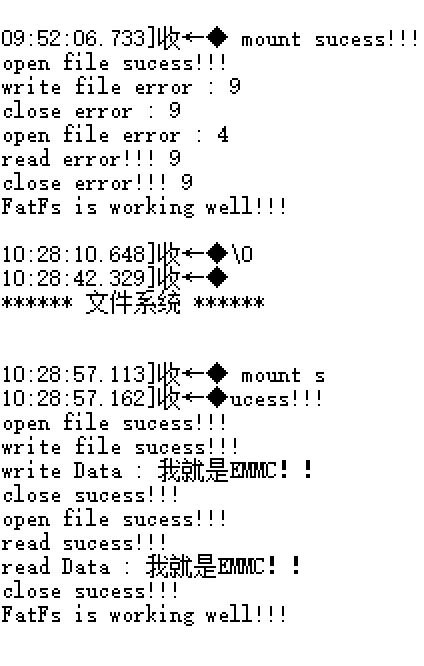

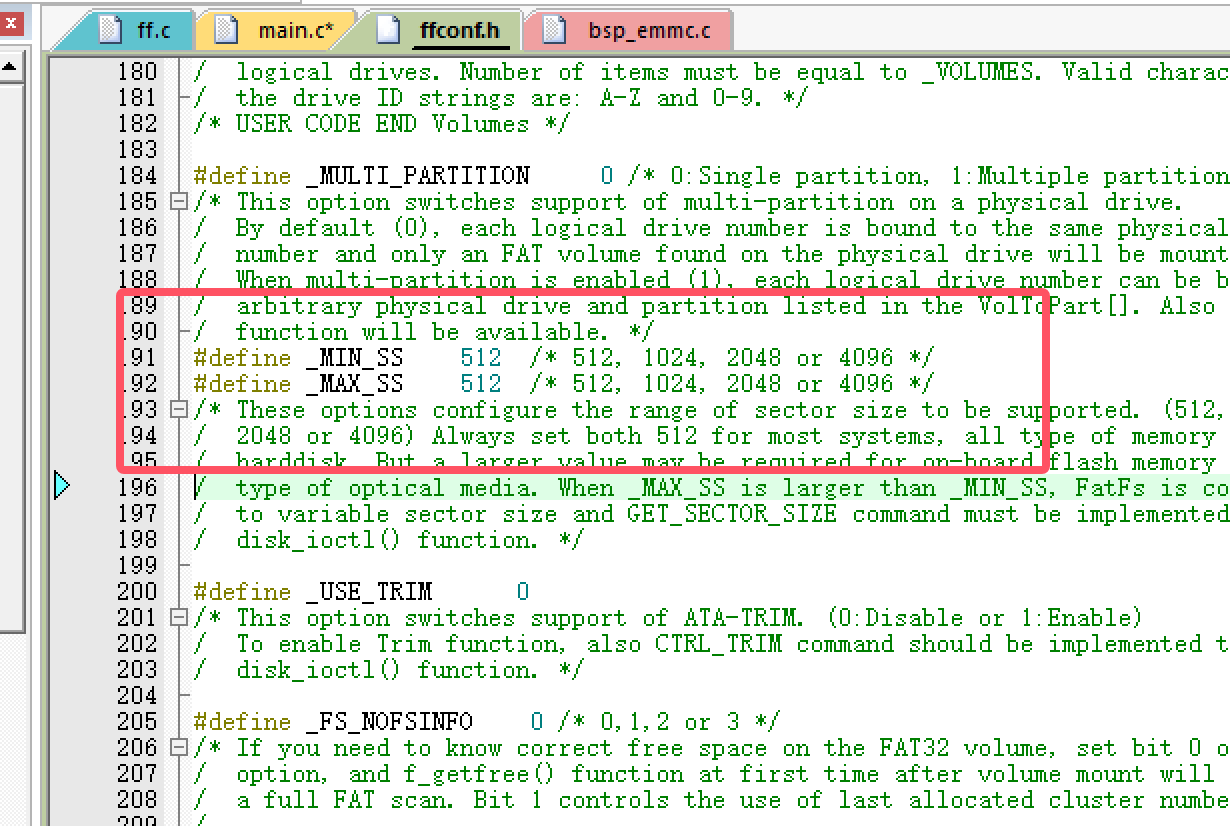

Debug

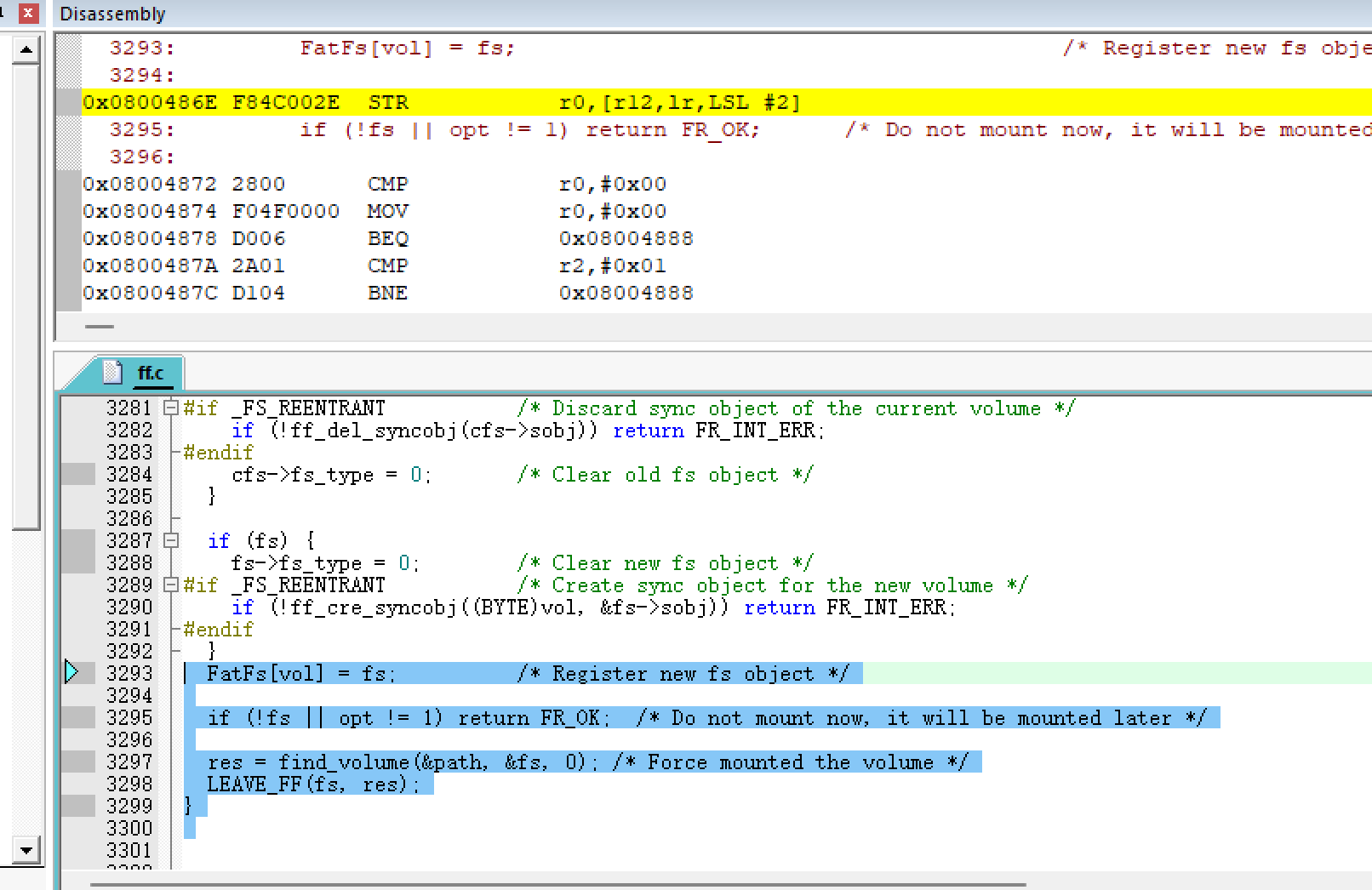

FatFs[vol] = fs; /* Register new fs object */
if (!fs || opt != 1) return FR_OK; /* Do not mount now, it will be mounted later */
res = find_volume(&path, &fs, 0); /* Force mounted the volume */
LEAVE_FF(fs, res);
}
FatFs[vol] = fs; /* 注册新的文件系统对象 */if (!fs || opt != 1) return FR_OK; /* 不进行挂载，稍后挂载 */
res = find_volume(&path, &fs, 0); /* 强制挂载该卷 */
LEAVE_FF(fs, res);
这段代码的功能：
- 注册文件系统对象 ：将给定的
fs对象（文件系统）与特定的卷关联，存储在FatFs数组中。 - 条件挂载卷 ：如果没有有效的文件系统对象（
fs为NULL）或操作标志opt不为1，则跳过挂载操作。 - 查找并挂载卷 ：如果条件符合，调用
find_volume()查找与路径对应的卷并挂载它。 - 返回结果 ：操作结果保存在
res中，LEAVE_FF()用于处理和返回结果。

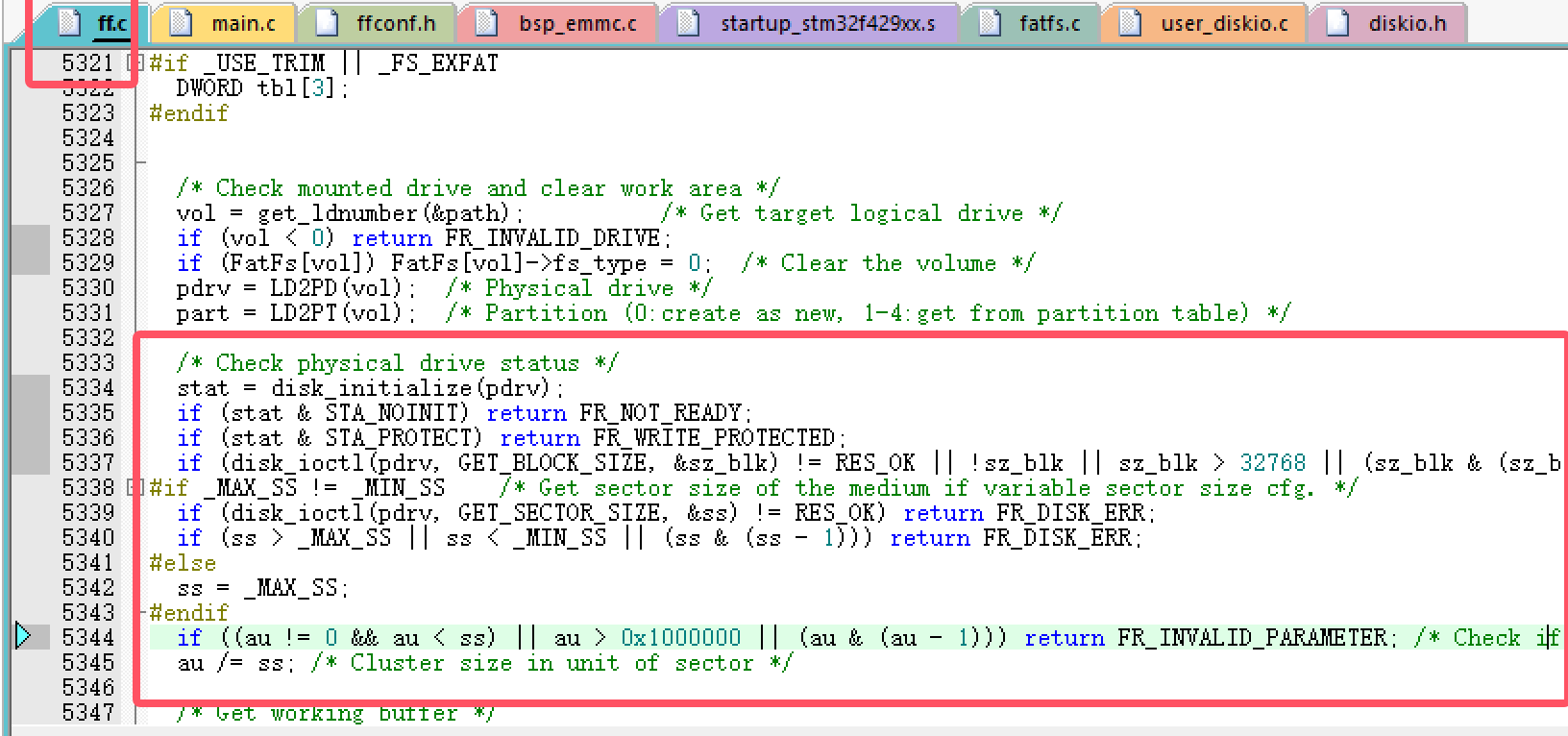

挂载前先格式化
printf("\r\n ****** 文件系统 ******\r\n\r\n");
/*格式化内存区*/
// 格式化逻辑驱动器 0
retSD = f_mkfs("0:", FM_FAT32, 0, work, sizeof(work));
if (retSD != FR_OK) {
处理格式化错误
printf(" mkfs_err");
}
/*-1- 挂载文件系统*/

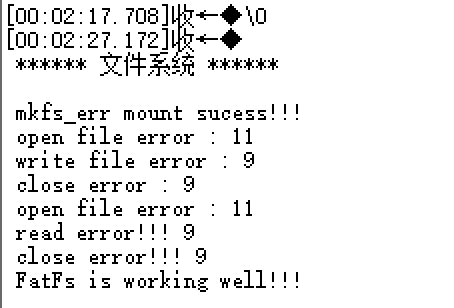

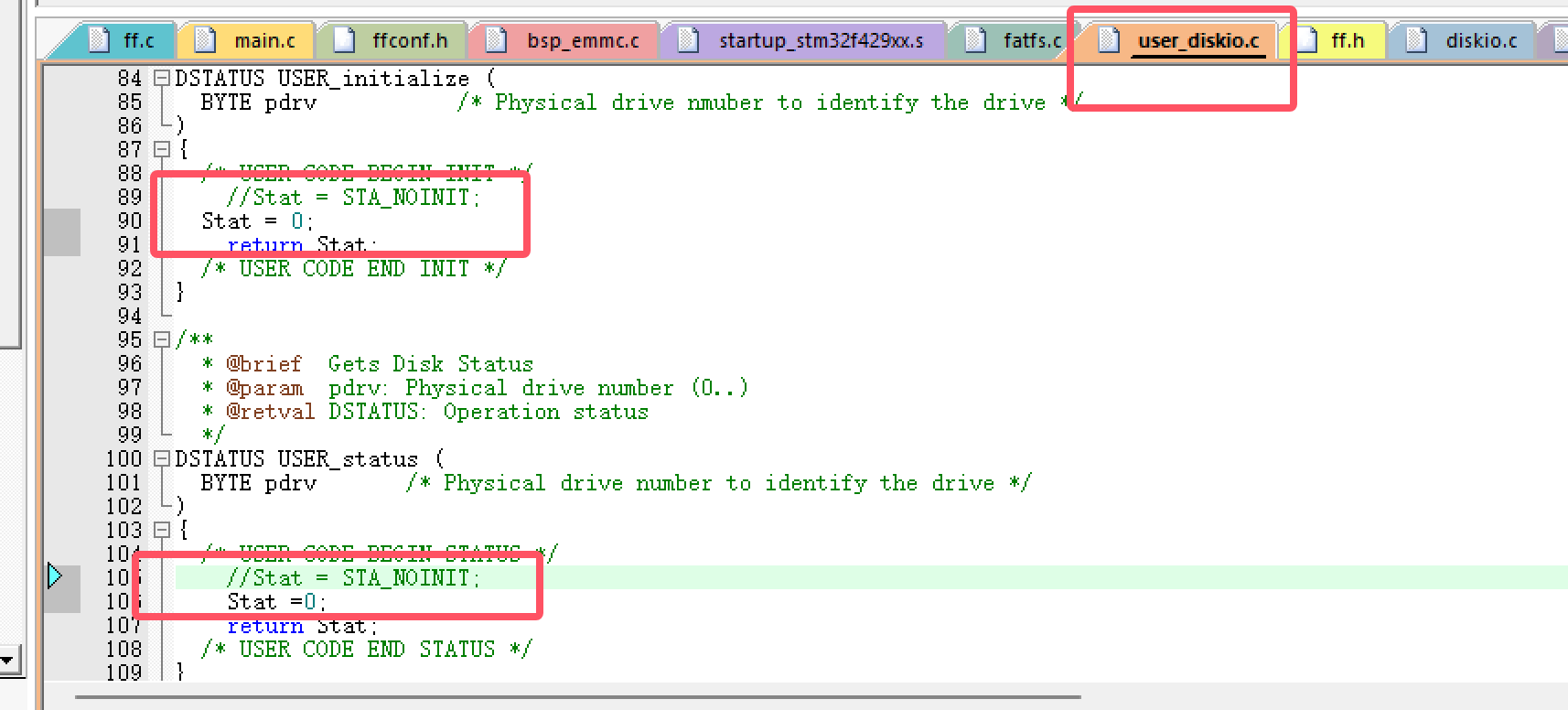

user_diskio.c
令Stat=0 磁盘状态设置为正常

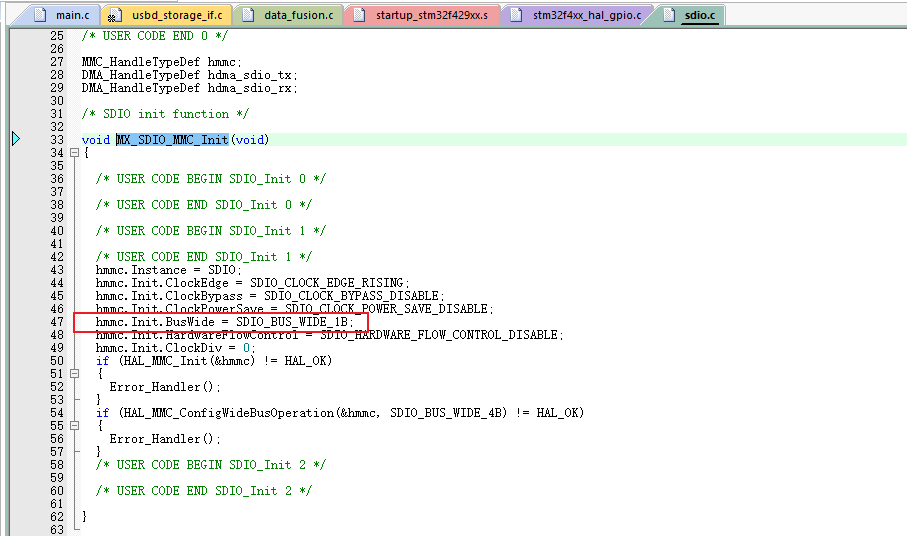

MX_SDIO_MMC_Init()里初始化时手动改成1B
