C# 基于halcon的视觉工作流-章33-矩状测量

C# 基于halcon的视觉工作流-章33-矩状测量

本章目标:
一、gen_measure_rectangle2准备提取垂直于矩形的直边;
二、measure_pos 提取垂直于矩形或环形弧的直线边缘;
三、measure_pairs提取垂直于矩形或环形弧长轴的直边对;
四、匹配批量计算;

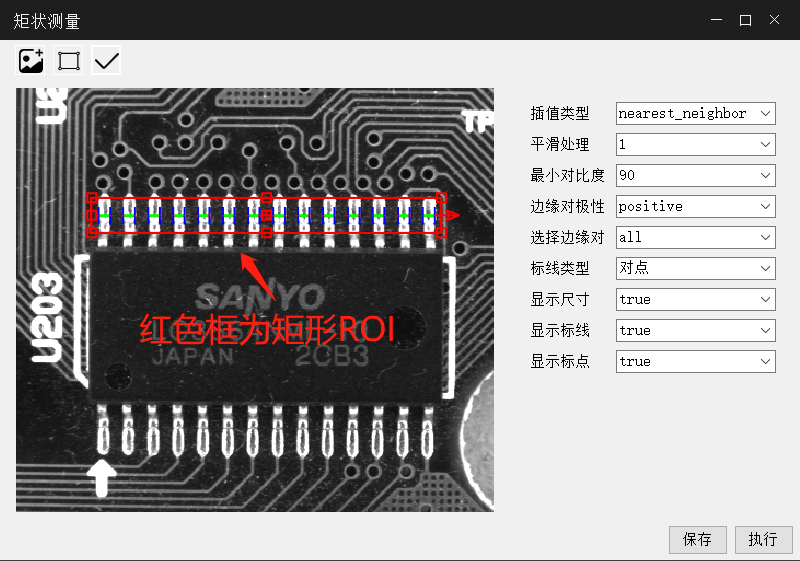

一、gen_measure_rectangle2准备提取垂直于矩形的直边

算子主要是根据ROI参数输出测量句柄,为后续提取作准备

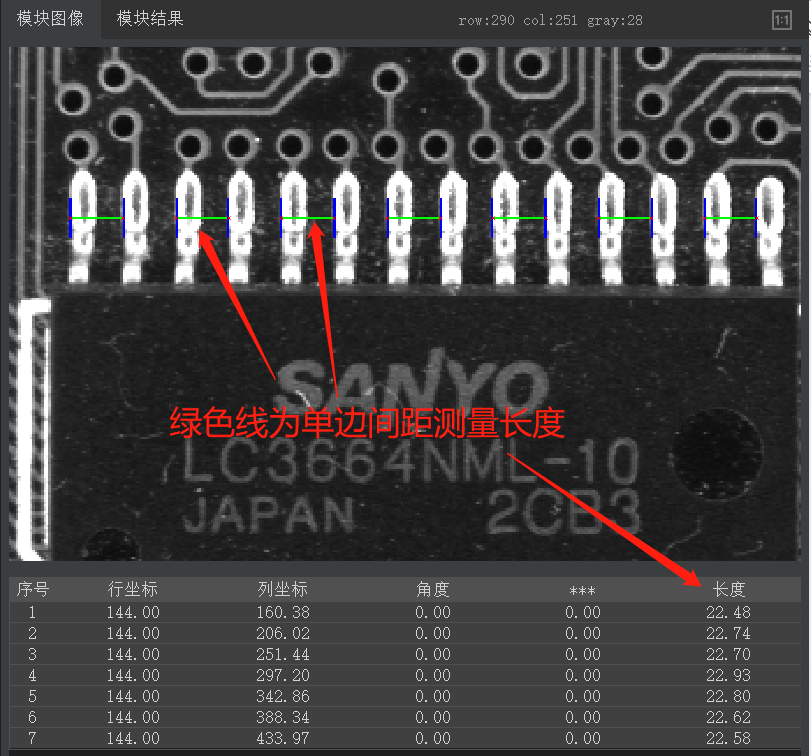

二、measure_pos 提取垂直于矩形或环形弧的直线边缘

直边与直边对的区别,如画一根线,线放大后可直观看到线的宽度,提取线的某一侧边为单边直线,提取线的双侧边为直边对。

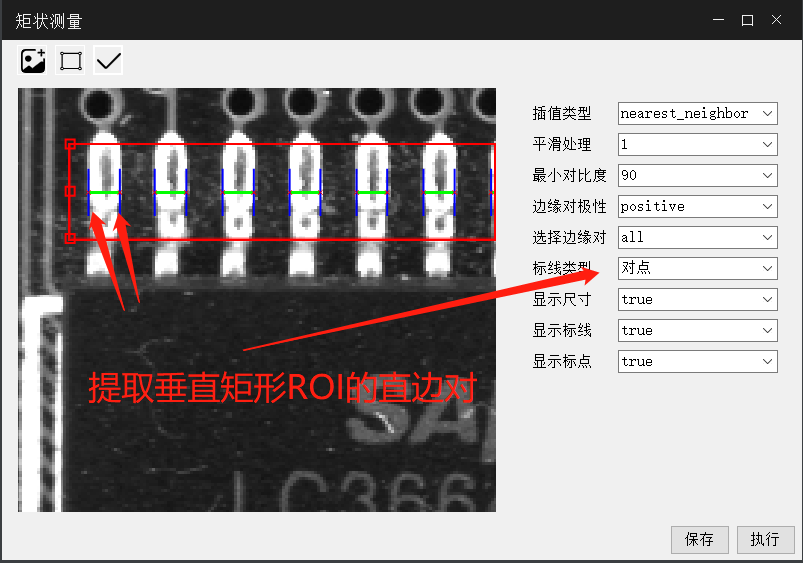

三、measure_pairs提取垂直于矩形或环形弧长轴的直边对

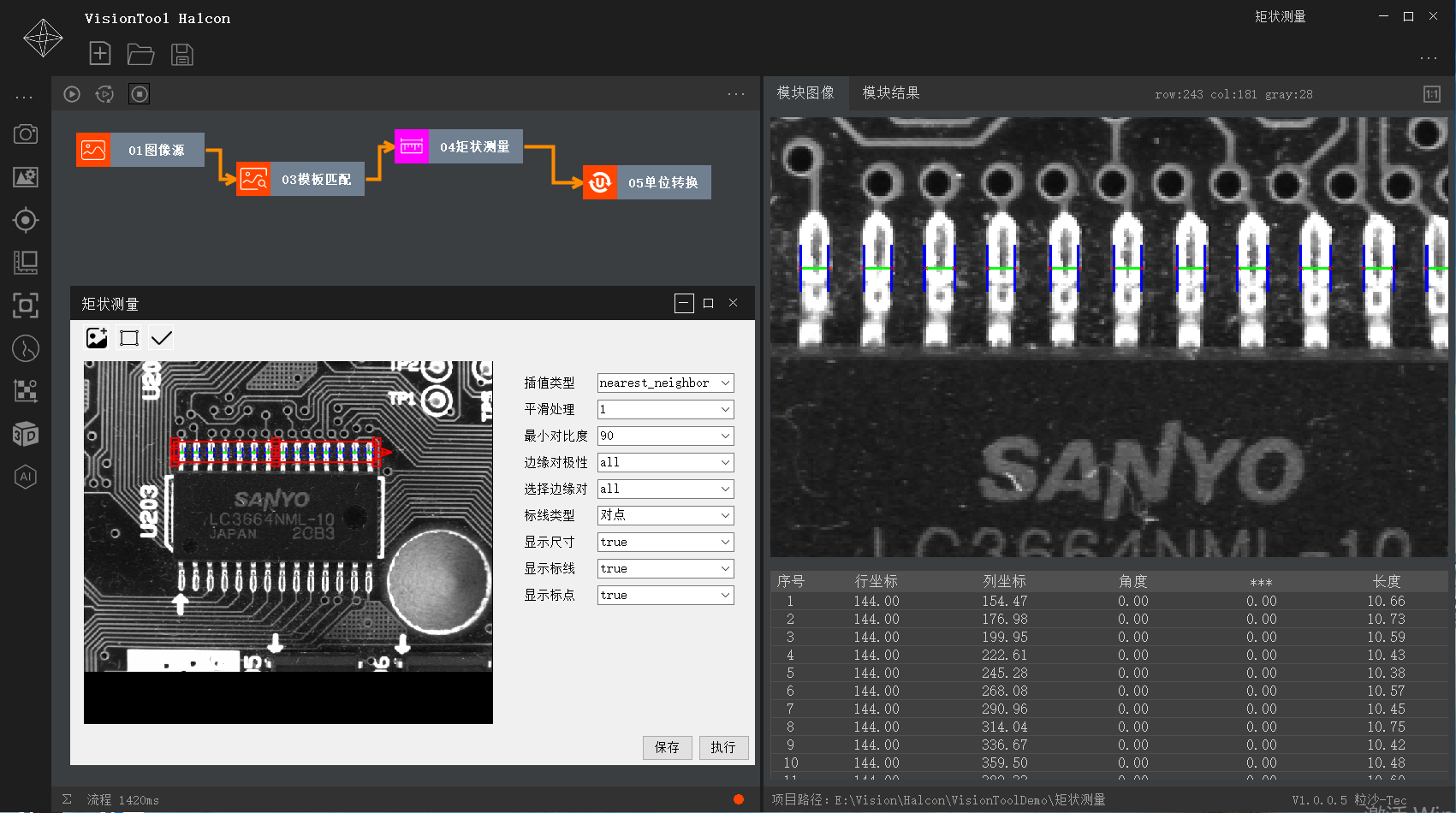

四、匹配批量计算

利用模板匹配,以匹配点找到矩形ROI的检测区域,再找进行测量计算

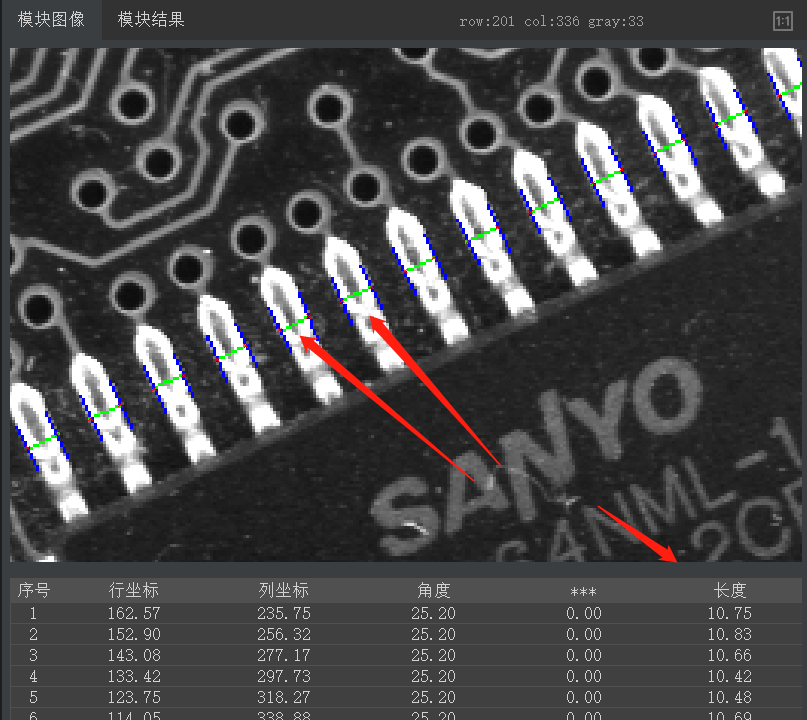

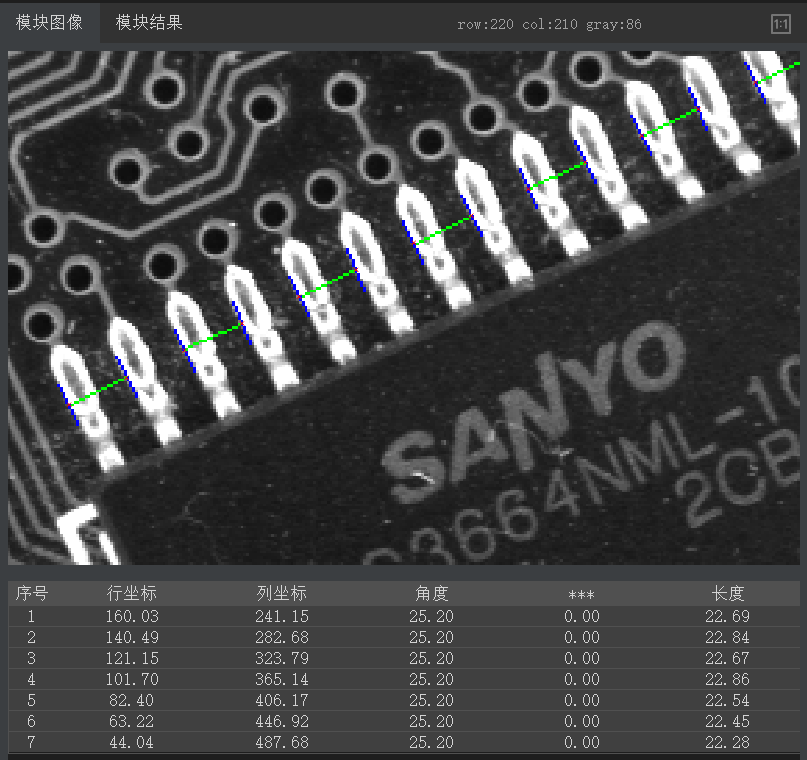

效果如下图,不论方向、角度如何,都能自动计算出零件直线距离

上述内容需要一定的技术功底,本章至此已结束,欢迎阅读下章,谢谢!
