嵌入式分享#41:RK3576改UART波特率【精简版】

正文

RK3576 官方公版的调试串口默认波特率为 1500000,若实际使用时遇到串口工具不支持这一波特率,就需要对其进行调整。

**【修改思路】:**首先我们可通过系统启动首条日志判断当前所处阶段,以此为依据,就能明确波特率修改需要覆盖系统的哪些阶段。

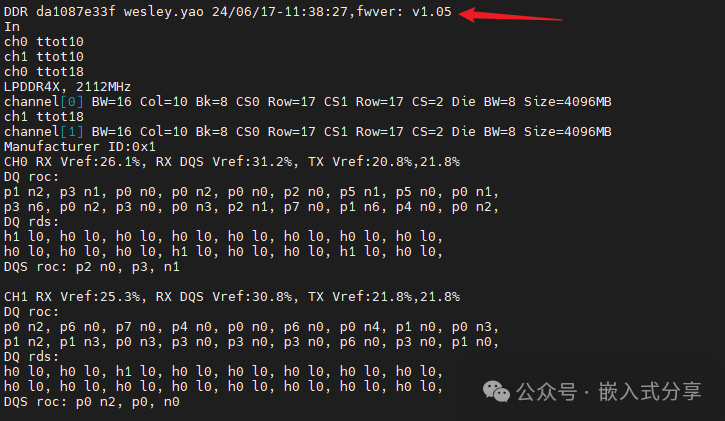

从上图的输出日志能清晰看到,系统启动后第一条打印信息就与 DDR 相关。熟悉 RK3576 启动流程的朋友应该知道,DDR 的初始化正是从 preloader 阶段正式开始的。

因此,若要将默认的 1500000 波特率调整为 115200,不能只改单一环节 ------ 必须从系统启动的 preloader 阶段开始,依次同步修改 preloader、uboot,再到 kernel 阶段的波特率配置,才能确保全流程串口通信正常,避免因某一阶段配置不一致导致串口日志错乱。

1 preloader 阶段

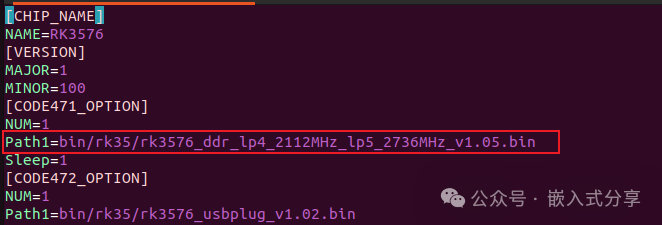

(1)先确认当前使用的 DDR bin 具体是哪个。

复制代码
vim ./rkbin/RKBOOT/RK3576MINIALL.ini

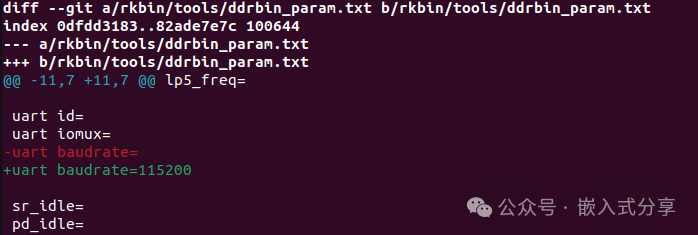

(2)修改 DDR bin 波特率

修改方法:打开 ddrbin_param.txt,把波特率参数调整为 "uart baudrate = 115200"。

复制代码
vim ddrbin_param.txt

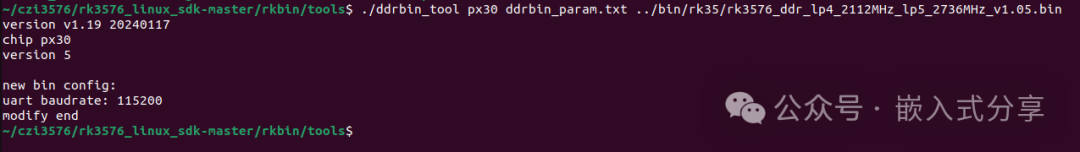

(3)编译 DDR bin

编译方法:RK 提供了 ddrbin_tool 这一工具,专门用于编译 DDR bin。

复制代码
./ddrbin_tool px30 ddrbin_param.txt ../bin/rk35/rk3576_ddr_lp4_2112MHz_lp5_2736MHz_v1.05.bin

注意事项:

a. 参数 px30 代表芯片名称,我试了直接使用 RK3576 无效(推测是当前 SDK 未兼容),需用 px30 替代;

b. 确保所用 DDR bin 与之前查看的保持一致;

c. ddrbin_tool 的详细使用方法可参考文档 ddrbin_tool_user_guide.txt。

执行 git diff 后确认有变更记录,由此可判断编译成功。

补充:如果无需输出 DDR 日志,也可在 ddrbin_param.txt 中修改参数 "uart id = 0xf",以此关闭 uart 输出。

2 uboot 阶段修改

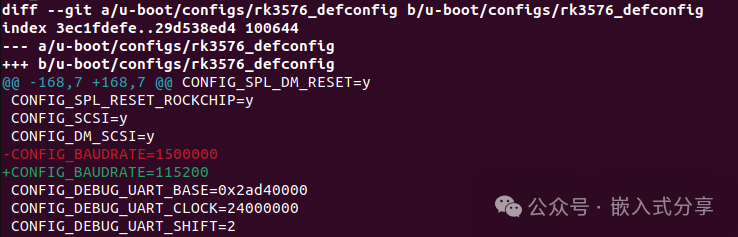

uboot 阶段的修改很简单,只需改动 u-boot/configs/rk3576_defconfig 这个文件就行。

打开之后找到 CONFIG_BAUDRATE,将 1500000 改为 115200。

3 kernel 阶段修改

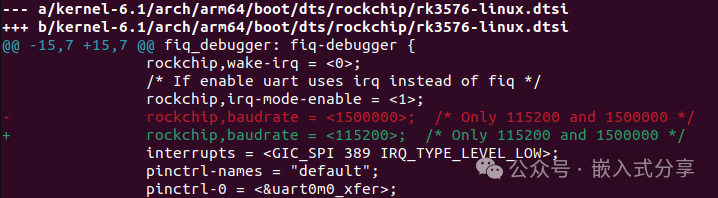

内核阶段的修改更直接,只需修改 rk3576-linux.dtsi 中的波特率参数。

复制代码
vim kernel-6.1/arch/arm64/boot/dts/rockchip/rk3576-linux.dtsi

(完)
