STM32（二十五）——修改主频、睡眠模式、停机模式、待机模式

一、修改主频

MCMSIS 系统时钟配置文件

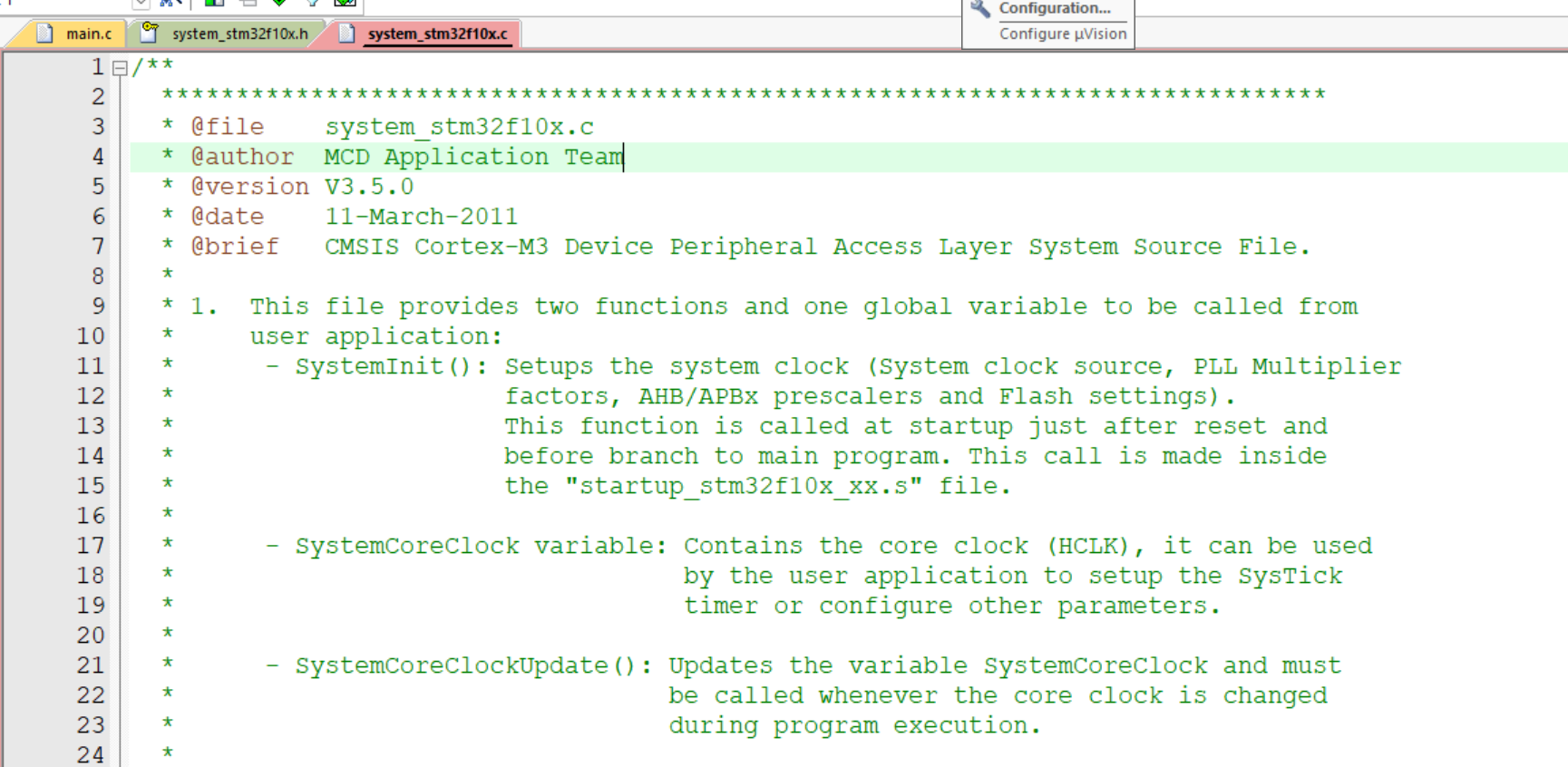

对外暴露的核心接口

接口	类型	作用
`SystemInit()`	函数	复位后、进入 `main()` 前，由启动文件自动调用，完成系统时钟源、PLL 倍频、AHB/APBx 预分频器及 Flash 等待周期的配置
`SystemCoreClock`	全局变量	保存当前内核时钟（HCLK）频率值，用户可用于配置 SysTick 定时器或其他外设时钟
`SystemCoreClockUpdate()`	函数	当程序运行中动态修改内核时钟后，必须调用此函数来更新 `SystemCoreClock` 变量

关键使用提示

调用时机 ：SystemInit() 由 startup_stm32f10x_xx.s 启动文件自动执行，无需用户在 main() 中手动调用。
时钟更新 ：若在应用程序中动态修改了时钟配置（如切换 PLL 倍频），必须调用 SystemCoreClockUpdate() 来同步变量，否则基于 SystemCoreClock 的延时、定时器配置会出现偏差。
兼容性：该文件是 STM32F1 系列标准 CMSIS 库的一部分，与 Keil MDK、IAR 等开发环境兼容。

更改主频

这个是已经修改过的了，原本是72MHZ，现在修改为36MHZ。

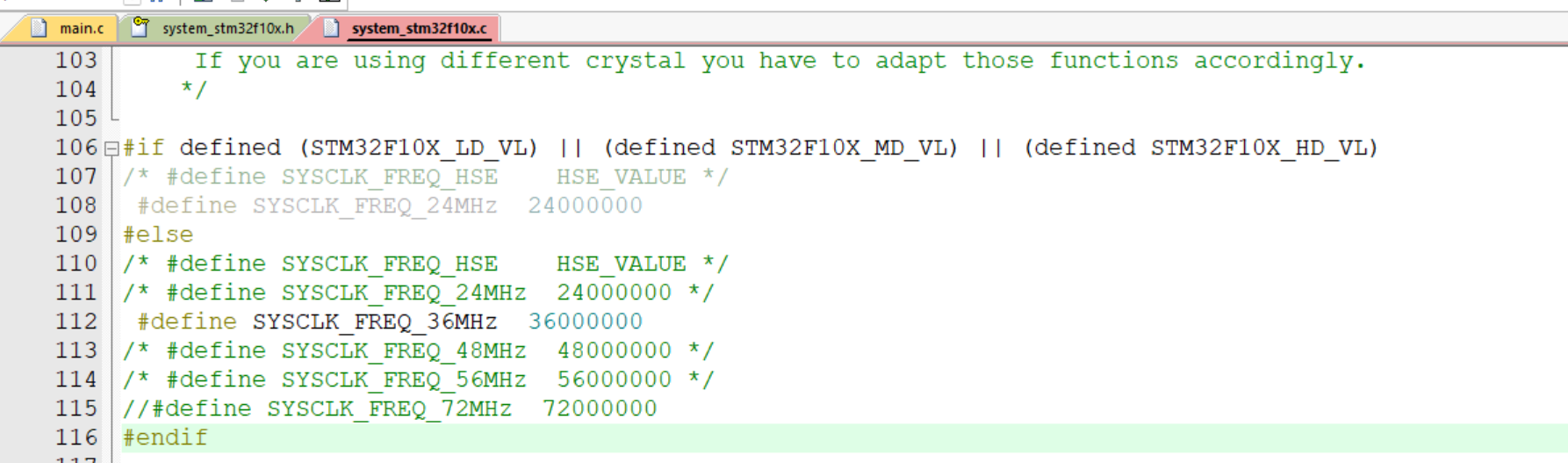

条件编译分支

当芯片为 超值型（VL 系列） ：STM32F10X_LD_VL / MD_VL / HD_VL
- 仅可启用 SYSCLK_FREQ_24MHz（24 MHz）、SYSCLK_FREQ_HSE（8MHz）
其他型号（非 VL 系列）：
- 当前启用 SYSCLK_FREQ_36MHz（36 MHz）
- 24/48/56/72 MHz 选项被注释，处于未启用状态

修改文件属性

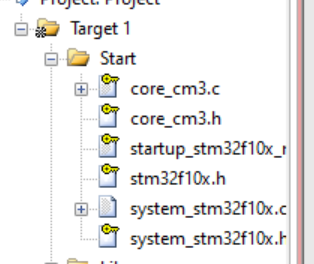

如果文件上有个小钥匙的话，可以到文件存储地址中更改文件属性。

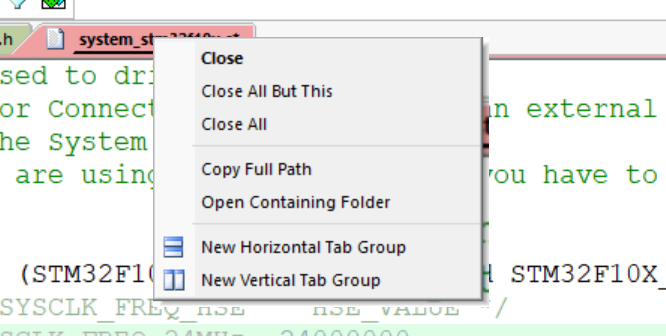

可右击文件，点击第五个Open Containing Folder，

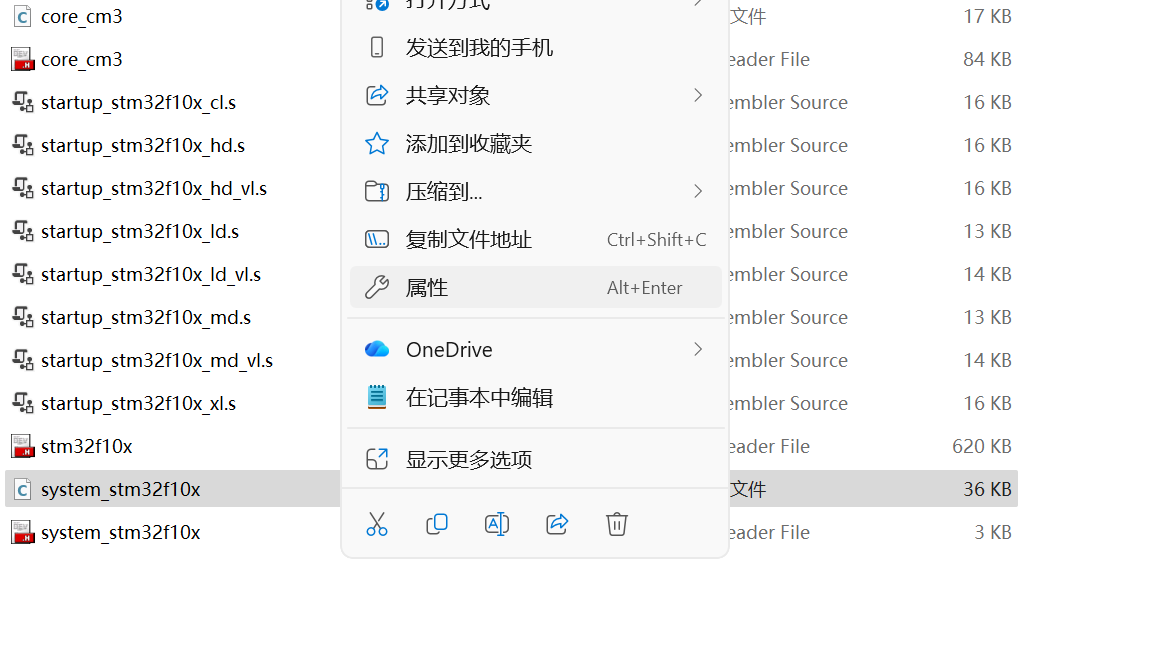

右击文件，点击属性

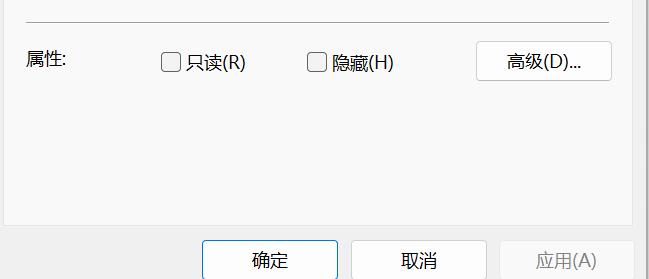

取消只读

二、睡眠模式+串口收发

复制代码

uint8_t RxData;

int main(void)
{
	OLED_Init();
	OLED_ShowString(1, 1, "RxData:");

	Serial_Init();

	while (1)
	{
		if (Serial_GetRxFlag() == 1)
		{
			RxData = Serial_GetRxData();
			Serial_SendByte(RxData);
			OLED_ShowHexNum(1, 8, RxData, 2);
		}
		OLED_ShowString(2,1,"Running");
		Delay_ms(100);
		OLED_ShowString(2,1,"       ");
		Delay_ms(100);

		__WFI();


	}

}

__WFI()：让 CPU 进入休眠，直到有中断来才唤醒

__WFE()：让 CPU 进入休眠，直到有事件发生才唤醒

代码执行流程

初始化 OLED、串口
循环等待串口接收数据
收到数据后：
- 回发给电脑（串口回环）
- 在 OLED 上显示十六进制值
第二行闪烁显示 Running 表示程序正常运行
最后用 __WFI() 让单片机休眠等待中断，降低功耗

三、停机模式+对射式红外线传感器计次

复制代码

int main(void)
{

	OLED_Init();
	CountSensor_Init();
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
	OLED_ShowString(1,1,"Count:");

	while(1)
	{

		OLED_ShowNum(1,7,CountSensor_Get(),5);

		OLED_ShowString(2,1,"Running");
		Delay_ms(100);
		OLED_ShowString(2,1,"       ");
		Delay_ms(100);

		PWR_EnterSTOPMode(PWR_Regulator_ON, PWR_STOPEntry_WFI);
		SystemInit();
	}

}

一、程序执行流程

初始化 OLED 显示屏
初始化计数传感器（配置为外部中断引脚）
开启 PWR 电源时钟，为进入低功耗模式做准备
进入主循环，实时显示传感器计数值
运行状态闪烁提示后，进入 STOP 停止模式深度休眠
计数传感器触发外部中断，唤醒单片机
调用 SystemInit () 恢复系统时钟
回到主循环，继续显示计数并再次休眠

二、核心知识点

1. STOP 停机模式

STM32 深度低功耗模式，功耗达到 μA 级
模式特性：所有时钟停止、内核停止运行
数据保存：寄存器、RAM 数据全部保持，计数值不会丢失
唤醒条件：只能由中断 / 事件唤醒

2. 唤醒方式

本程序唤醒源：计数传感器外部中断
通用规则：STOP 停机模式可通过任一外部中断唤醒

3. 唤醒后必须调用 SystemInit ()

进入 STOP 前：系统时钟为配置频率（如 72MHz）
退出 STOP 后：硬件自动将时钟切换为 HSI 8MHz
不执行该函数后果：时钟错乱，延时、OLED、串口等外设工作异常

4. 开启 PWR 电源时钟

必备操作：RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
作用：只有开启该时钟，单片机才能进入 STOP 等低功耗模式

5. 进入 STOP 停机模式函数

PWR_EnterSTOPMode(PWR_Regulator_ON, PWR_STOPEntry_WFI);

PWR_Regulator_ON：稳压器保持开启，唤醒速度更快
PWR_STOPEntry_WFI：休眠方式为等待中断唤醒

四、待机模式+实时时钟

复制代码

int main(void)
{
	RCC_BackupResetCmd(ENABLE);
	RCC_BackupResetCmd(DISABLE);


	OLED_Init();
	MyRTC_Init();
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
	OLED_ShowString(1,1,"CNT:");
	OLED_ShowString(2,1,"ALR:");
	OLED_ShowString(3,1,"ALRF:");

	PWR_WakeUpPinCmd(ENABLE);
	uint32_t Alarm = RTC_GetCounter() + 10;
	RTC_SetAlarm(Alarm);
	OLED_ShowNum(2,6,Alarm,10);

	while(1)
	{
		OLED_ShowNum(1,6,RTC_GetCounter(),10);
		OLED_ShowNum(3,6,RTC_GetFlagStatus(RTC_FLAG_ALR),1);

		OLED_ShowString(4,1,"Running");
		Delay_ms(100);
		OLED_ShowString(4,1,"       ");
		Delay_ms(100);

		OLED_ShowString(4,9,"STANDBY");
		Delay_ms(1000);
		OLED_ShowString(4,9,"       ");
		Delay_ms(100);

		OLED_Clear();

		PWR_EnterSTANDBYMode();
	}

}

一、程序执行流程

备份域复位，初始化 RTC 时钟
初始化 OLED 显示屏
开启 PWR 电源时钟
使能 WKUP 唤醒引脚，设置 10 秒后 RTC 闹钟
循环显示 RTC 计数值、闹钟值、闹钟标志
状态提示后，清屏并进入 STANDBY 待机模式
唤醒源触发（RTC 闹钟 / WKUP 引脚），单片机复位重启
程序从头开始执行，重新初始化并运行

二、核心知识点

1. STANDBY 待机模式

STM32 最低功耗模式，功耗接近 0（nA 级）
模式特性：内核、所有时钟、RAM、寄存器全部断电
数据保存：仅备份域（RTC）保持运行，普通数据全部丢失
唤醒条件：唤醒后相当于系统复位，程序从头执行

2. 唤醒方式

本程序唤醒源：RTC 闹钟中断 + WKUP（PA0）引脚上升沿
通用规则：STANDBY 待机模式只能由指定唤醒源唤醒（WKUP 引脚上升沿、RTC 闹钟、复位等）

3. 唤醒后无需调用 SystemInit ()

进入 STANDBY 后，单片机完全断电复位
唤醒后程序从头运行，启动文件会自动执行 SystemInit ()
无需手动调用时钟初始化函数

4. 开启 PWR 电源时钟

必备操作：RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
作用：只有开启该时钟，单片机才能进入 STANDBY 低功耗模式

5. 进入 STANDBY 待机模式函数

PWR_EnterSTANDBYMode();

无参数，直接进入最深低功耗模式
进入后，内核停止，外设断电，仅 RTC 和唤醒电路保持工作

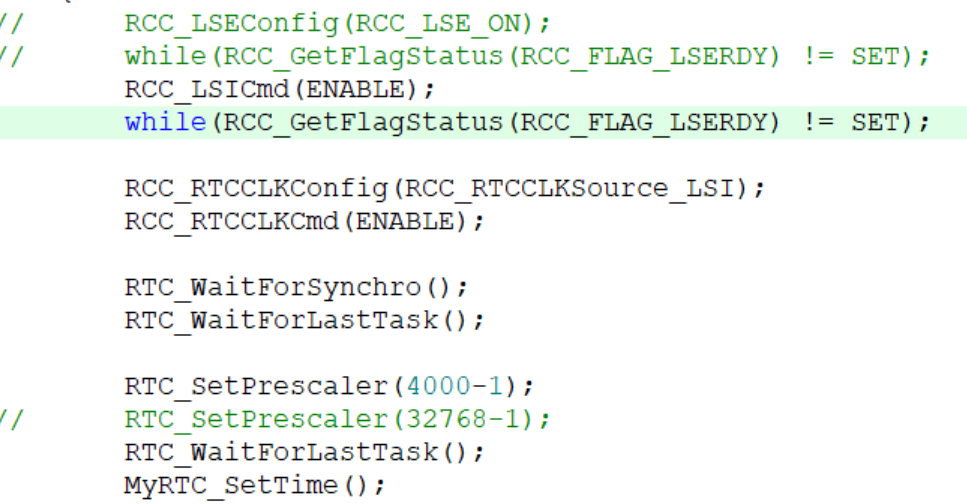

注这里的RTC的晶振使用的外部的LSE，如果不起振，可切换为内部晶振LSI
