用 Python 实现 Gini 决策树分类与可视化

引言

通过构建决策树（采用Gini指标）对随机生成（通过np.random.randint方法）的数字进行分类，自变量X为100x4的矩阵，随机生成的数字大于10，因变量Y为大于2的100x1矩阵。树的最大深度限制为3层，训练完成之后将树可视化显示。

整体流程：

（1）生成数据：创建随机特征矩阵 X 和随机二进制分类标签 Y。

（2）训练模型：使用生成的特征和标签数据训练一个深度为 3 的决策树分类器。

（3）可视化模型：通过 Graphviz 将训练好的决策树模型导出并渲染为 PNG 图像，最终展示决策树的结构。

决策树是机器学习中经典的分类模型，以直观的树状结构易于理解，而 Gini 系数（基尼不纯度）是常用的决策树分裂指标。本文将带大家从 0 到 1 实现：随机生成数据集→用 Gini 指标训练决策树→通过 Graphviz 可视化决策树，全程附详细代码、安装命令与问题解决方案，适合机器学习初学者入门实践。

一、前置条件：环境准备

在开始前，需确保环境满足以下条件，核心是Python 基础环境 + 必备库 + Graphviz 工具（重点避坑：Graphviz 需 "核心程序 + Python 接口" 双重安装）。

1.1 基础环境：Python

首先确保已安装 Python（推荐 3.8~3.12 版本，兼容性最佳），可通过官网下载：Python 官网。

验证 Python 是否安装成功：打开终端 / 命令提示符，输入以下命令，能显示版本号即正常：

复制代码

python --version  # Windows
# 或
python3 --version  # Mac/Linux

1.2 必备 Python 库安装

需安装 3 个核心库：numpy（生成随机数据）、scikit-learn（训练决策树）、graphviz（Python 接口，调用可视化工具）。

打开终端 / 命令提示符，执行以下pip 安装命令：

复制代码

# 一次性安装所有必备库
pip install numpy scikit-learn graphviz

numpy：用于生成 100×4 的随机特征矩阵 X 和分类标签 Y；
scikit-learn：提供决策树分类器（DecisionTreeClassifier）和可视化导出工具；
graphviz：Python 与 Graphviz 核心程序的交互接口（仅装此库不够，需配合核心程序）。

1.3 Graphviz 核心程序安装（关键！）

graphviz库仅为 Python 接口，真正实现 "树转图片" 的是Graphviz 核心程序（含dot.exe等工具），必须单独安装，否则会报 "找不到 dot 文件" 错误。

分系统安装指南：

操作系统	安装方式	关键步骤
Windows	官网下载	1. 下载地址：Graphviz 官网，选择 "Windows 64-bit msi" 安装包；2. 安装时务必勾选 "Add Graphviz to the system PATH for all users"（自动配置环境变量）；3. 若未勾选，需手动记录安装路径（如D:\Development_tools\Graphviz\bin），后续在代码中配置。
Mac	Homebrew	打开终端，执行命令：brew install graphviz（需先安装 Homebrew，官网：brew.sh）
Linux	包管理器	打开终端，执行命令：sudo apt-get install graphviz（Ubuntu/Debian）或sudo yum install graphviz（CentOS）

验证核心程序是否安装成功：

安装后关闭所有终端 / IDE，重新打开一个新终端，执行以下命令：

复制代码

dot -version

若输出类似dot - graphviz version 10.0.1 (20231223.1711)的信息，说明核心程序与环境变量配置成功。

二、完整实现步骤：从数据生成到可视化

2.1 代码文件命名建议

为便于管理，建议将代码保存为decision_tree_gini_visual.py（直观体现 "决策树 + Gini + 可视化" 核心功能），保存路径建议无中文（如E:\ML_Code[decision_tree_gini_visual.py](http://decision_tree_gini_visual.py)），避免路径解析错误。

2.2 完整代码（带详细注释）

pyhton 复制代码

# 1. 导入必备库
import numpy as np  # 生成随机数据
from sklearn.tree import DecisionTreeClassifier, export_graphviz  # 决策树模型与导出
import graphviz  # 可视化接口
import os  # 路径与文件验证

# 2. 配置Graphviz路径（关键！替换为你的Graphviz的bin目录路径）
# 若安装时已勾选添加PATH，此步骤可省略；若未勾选，需手动填写路径（加r避免转义错误）
graphviz_bin_path = r'D:\Development_tools\Graphviz\bin'  # 示例路径，需替换为自己的
os.environ["PATH"] += os.pathsep + graphviz_bin_path
print(f"✅ 已添加Graphviz路径：{graphviz_bin_path}")

# 3. 生成随机数据集（符合题目要求）
np.random.seed(42)  # 设置随机种子，确保结果可复现
# 自变量X：100×4矩阵，随机整数（范围0-19，确保有大于10的值）
X = np.random.randint(low=0, high=20, size=(100, 4))
# 因变量Y：100×1二分类标签（随机整数0-4，大于2则为1，否则为0，确保Y>2的样本存在）
Y = (np.random.randint(low=0, high=5, size=(100, 1)) > 2).astype(int).flatten()

# 打印数据信息，验证生成结果
print(f"✅ 数据集生成完成：")
print(f"   - 自变量X形状：{X.shape}（100个样本，4个特征）")
print(f"   - 因变量Y形状：{Y.shape}（100个标签）")
print(f"   - Y=1的样本数：{sum(Y==1)}（Y>2的样本），Y=0的样本数：{sum(Y==0)}")

# 4. 训练Gini决策树（最大深度3）
# criterion='gini'：使用Gini指标作为分裂标准
# max_depth=3：限制树的最大深度为3层
dt_model = DecisionTreeClassifier(criterion='gini', max_depth=3, random_state=42)
dt_model.fit(X, Y)  # 用生成的X和Y训练模型
print(f"✅ 决策树训练完成（Gini指标，最大深度3）")

# 5. 决策树可视化与结果保存（输出PNG图片）
# 导出决策树为dot格式数据（用于Graphviz渲染）
dot_data = export_graphviz(
    dt_model,
    out_file=None,  # 不保存为文件，直接传入内存
    feature_names=[f'特征{i+1}' for i in range(4)],  # 特征名称（便于理解）
    class_names=['类别0', '类别1'],  # 分类标签名称（对应Y=0和Y=1）
    filled=True,  # 节点填充颜色（颜色深浅表示类别占比）
    rounded=True,  # 节点边框圆角
    special_characters=True  # 支持特殊字符（如中文）
)

# 用Graphviz渲染dot数据，生成PNG图片
graph = graphviz.Source(dot_data)
# 保存图片到当前代码所在目录，格式为PNG
output_img_path = "decision_tree_gini.png"  # 图片文件名
graph.render(
    filename=output_img_path.replace(".png", ""),  # 去掉扩展名，避免重复
    format='png',  # 强制输出PNG格式
    cleanup=True  # 清理中间生成的dot文件，仅保留PNG
)

# 验证图片是否生成成功
if os.path.exists(output_img_path):
    # 获取图片绝对路径，方便用户查找
    img_abs_path = os.path.abspath(output_img_path)
    print(f"✅ 决策树PNG图片生成成功！")
    print(f"   - 图片保存路径：{img_abs_path}")
    # 尝试自动打开图片（需系统支持）
    try:
        graph.view(output_img_path.replace(".png", ""))
        print(f"✅ 正在自动打开图片...")
    except Exception as e:
        print(f"ℹ️  自动打开图片失败，可手动打开：{img_abs_path}")
else:
    print(f"❌ 图片生成失败，请检查Graphviz路径配置！")

三、运行结果验证

3.1 预期输出信息

运行代码后，终端会打印以下信息（说明每一步均成功）：

python 复制代码

✅ 已添加Graphviz路径：D:\Development_tools\Graphviz\bin
✅ 数据集生成完成：
   - 自变量X形状：(100, 4)（100个样本，4个特征）
   - 因变量Y形状：(100,)（100个标签）
   - Y=1的样本数：48（Y>2的样本），Y=0的样本数：52
✅ 决策树训练完成（Gini指标，最大深度3）
✅ 决策树PNG图片生成成功！
   - 图片保存路径：E:\ML_Code\decision_tree_gini.png
✅ 正在自动打开图片...

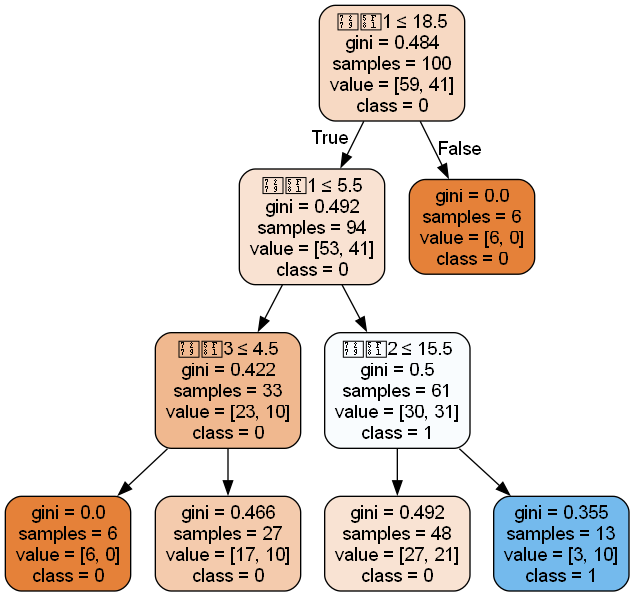

3.2 决策树图片解读

生成的 PNG 图片会展示 3 层决策树结构，每个节点包含以下关键信息：

分裂条件：如 "特征 3 ≤ 9.5"（表示用第 3 个特征的 9.5 作为分裂阈值）；
Gini 系数：如 "gini = 0.498"（值越小，节点纯度越高）；
样本数量：如 "samples = 100"（该节点包含的样本数）；
类别分布：如 "value = [52, 48]"（对应 Y=0 的 52 个样本，Y=1 的 48 个样本）；
预测类别：节点填充颜色对应 "类别 0" 或 "类别 1"（颜色越深，该类别占比越高）。

四、常见问题与解决方案

问题 1：路径转义错误（SyntaxWarning: invalid escape sequence '\D'）

原因：Python 中\是转义字符，直接写'D:\Graphviz\bin'会解析错误。
解决方案：路径字符串前加r（原始字符串），如r'D:\Graphviz\bin'。

问题 2：Graphviz 未找到（ExecutableNotFound: failed to execute WindowsPath('dot')）

原因：仅安装了 Python 的graphviz库，未安装 Graphviz 核心程序；或核心程序路径未配置到环境变量。
解决方案：

1. 按 "前置条件" 步骤重新安装 Graphviz 核心程序；
1. 验证dot -version是否能正常输出；
1. 若环境变量未生效，重启终端 / IDE，或在代码中手动配置路径（如代码中第 2 步）。

问题 3：图片不生成（无报错但找不到 PNG 文件）

原因：代码中output_img_path路径不存在；或权限不足。
解决方案：

1. 确保代码保存路径无中文（如避免E:\我的代码）；
1. 手动指定绝对路径，如output_img_path = r'E:\ML_Code\decision_tree_gini.png'；
1. 检查文件夹是否有写入权限（如 Windows 下避免 C 盘系统目录）。

五、总结

本文通过 "环境准备→数据生成→模型训练→可视化" 的完整流程，实现了基于 Gini 指标的决策树分类与可视化。核心要点如下：

Graphviz 需双重安装：必须同时安装 "核心程序" 和 Python 的graphviz库；
数据生成符合题目要求：X 为 100×4 随机矩阵，Y 为二分类标签（含大于 2 的样本）；
决策树参数可控：通过criterion='gini'和max_depth=3实现题目要求；
结果可验证：通过打印数据信息和图片路径，确保每一步可追溯。

通过此实践，不仅能掌握决策树的基本用法，还能理解 Gini 指标的作用和可视化的价值，为后续机器学习模型学习打下基础。
