【Android】MotionLayout详解

MotionLayout

MotionLayout的介绍：

是什么？

MotionLayout是一种布局类型，能够帮我们实现复杂的动画效果，还能与人进行交互；

简单来说，我们可以在布局中定义多个状态，Motionlayout帮助我们在这些状态中平滑的过渡，从而实现复杂的动画效果；
MotionLayout是ConstraintLayout的子类，所以具有ConstraintLayout类同样强大的功能，所以我们只需要添加ConstraintLayout 的依赖，就可以使用 MotionLayout 了；
我们可以通过XML文件中声明性的设置，就可以完成动画效果了，当然我们也可以通过Java代码设置，拿到Motionlayout的实例，使用一些方法进行设置，后文会提到；
MotionLayout 只能为它直接子级设置动画；

实现

添加依赖

java 复制代码

 implementation "androidx.constraintlayout:constraintlayout:2.2.0"

也可以去官网查看最新版

使用Motionlayout

方式一：

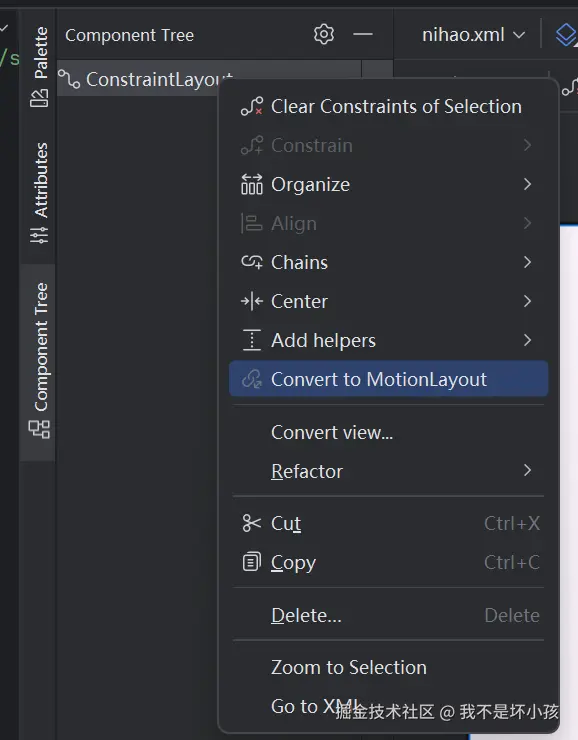

xml布局中component Tree > 点击第一个子项 > 点击Convert to MotionLayout；

这种方法系统会自动把ConstraintLayout替换成MotionLayout，并且生成MotionScene；MotionScene可以在你的res/xml目录下找到类似于nihao\_scene.xml为名的文件；

方式二：

手动替换为MotionLayout，以及创建xml目录下MotionScene为根布局的文件；

MotionLayout文件如下：

java 复制代码

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    app:layoutDescription="@xml/motionsence"
    android:background="@drawable/second">
    <ImageView
        android:id="@+id/page"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@drawable/first">

    </ImageView>
</androidx.constraintlayout.motion.widget.MotionLayout>

布局很简单，MotionLayout布局里面写了一个view；

MotionScene（运动性描述文件）

是什么？

相应布局的所有运动描述；也就是说我们定义什么样的动画，就在这个文件里设置；
每个 MotionLayout 都引用一个单独的 MotionScene；那么怎么将二者联系起来呢？

app:layoutDescription="@xml/motionsence" :通过MotionLayout的 app:layoutDescription联系起来；

MotionScene 中的定义的运动描述优先于 MotionLayout 中的任何相同定义；比如定义宽高，最终显示出来的效果是MotionScene 中定义的宽高；

MotionLayout其他属性：
- showPaths：布尔类型，表示在运动进行时是否显示运动路径。默认值为 false；
- currentState：可指定具体的 ConstraintSet，告诉 MotionLayout 从哪个状态开始滑动；

其实重要的还是怎么使用动画达到我们想要的效果，所以我们来详细看看MotionScene；

一个运动性描述文件框架上主要有Transition,ConstraintSet,Constraint,OnClick, OnSwipe;

简单分析完成一段动画需要什么，我们得确定动画的刚开始的状态，结束时的状态，怎么触发这个动画，一个布局里面有很多个view，如何正确的把刚开始的状态以及结束状态应用到理想的view上；那么我们围绕以上内容进行学习；

ConstraintSet

介绍： <ConstraintSet> 元素是用来指定视图在动画序列中某一点上的位置和属性（可同时指定多个视图），也叫约束条件集合；

通俗来讲：这就是决定动画某一时刻（比如起始）的状态，我们可以在这里设置很多元素的起始状态，所以这个就要做约束条件集合；

代码模式：

java 复制代码

 <ConstraintSet android:id = "@+id/end">
        <Constraint
          ...
        </Constraint>
        <Constraint
          ...
        </Constraint>
    </ConstraintSet>

属性：
1. android:id = "@+id/end" 指定这个约束集的名字；
2. deriveConstraintsFrom：值为另一个 ConstraintSet 的 ID；如果指定这个属性，ID 对应约束集合内的所有约束条件都将应用于此集合，除非此集明确替换它们；
里面必须包含一个或者多个Constraint元素；

Constraint

介绍：<Constraint> 元素用来声明运动序列其中一个视图的位置和属性，也就是视图的约束；

通俗来讲：规定具体的view的位置以及属性，为它设置状态；

代码：

java 复制代码

  <Constraint
            android:id = "@+id/TODO"
            android:layout_height="64dp"
            android:layout_width="64dp"
            motion:layout_constraintRight_toRightOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            android:layout_marginRight="10dp"
            android:layout_marginTop="10dp">
            <CustomAttribute
                motion:attributeName="background"
                motion:customColorValue="#CCA4E3">
            </CustomAttribute>
</Constraint>

属性：
1. android:layout_height="64dp"这里设置宽高的优先级高于view自身；
这里有一个疑问？为什么在主布局中定义了view的宽高，为什么这里还要再定义一遍？

答案：主布局设置的是初始值，而这里设置的是在这个动画中这个状态下的view的大小；
2. android:id = "@+id/TODO"这里的ID不是为了起名字，而是为了指定作用于哪个view；

CustomAttribute

介绍：对view变化过程中进行插值，是运行时属性，比如背景颜色，文字颜色，圆角半径等；

代码：

java 复制代码

<CustomAttribute
        motion:attributeName="backgroundColor"
        motion:customColorValue="#D8C7D5">
</CustomAttribute>

属性：

motion:attributeName你要变化的属性名

motion:customColorValue变化的数值

常见的属性表如下：

属性类型	对应的字段名	示例	说明
颜色	customColorValue	#FF4081	可对颜色进行渐变（自动补间 RGB）
浮点数	customFloatValue	0.5	常用于透明度、圆角半径、进度等
整数	customIntegerValue	100	如宽高、边距、进度值等
布尔	customBooleanValue	true	通常配合状态切换使用
字符串	customStringValue	"Hello"	很少用于动画，但可以保存状态
维度	customDimension	16dp	常用于阴影半径、圆角、边距等

如果你要定义，那么这个view的全程都应该写CustomAttribute；

Transition

介绍：该元素是用来声明运动过程中的开始和结束状态，包括所有预期的过度状态、用户的触发的交互等。

通俗来讲：我们可能会定义很多个状态，那么它就是将开始的状态和结束的状态连接到一起作为一个动画，就是Transition 的作用
代码：

java 复制代码

   <Transition
        motion:constraintSetStart="@+id/start"
        motion:constraintSetEnd="@+id/middle"
       >
       <OnClick
           motion:targetId="@+id/TODO"
           motion:clickAction="transitionToEnd">

       </OnClick>

    </Transition>
      <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@+id/middle"
        motion:duration="500">
        <OnClick
            motion:targetId="@+id/TODO"
            motion:clickAction="transitionToEnd">

        </OnClick>
    </Transition>

属性：
1. motion:constraintSetStart="@+id/start" 确实运动过程中的起始状态；
2. motion:constraintSetEnd="@+id/middle" 同理结束状态；
3. motion:duration="500" 动画持续的时间，如果没写，默认父元素中设置的时间，所以我们父元素也就是MotionScene中可以设置，属性是motion:defaultDuration="1000"
Transition 可以包含的元素：OnClick,OnSwipe,KeyFrameSet；

OnClick

介绍：该元素用于指定当用户点按特定视图时要执行的操作，指定当用户点击视图时触发动画序列；

通俗来讲：就是点击触发动画；

代码

java 复制代码

   <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@+id/middle"
        motion:duration="500">
        <OnClick
            motion:targetId="@+id/TODO"
            motion:clickAction="transitionToEnd">

        </OnClick>
    </Transition>

属性：

motion:targetId="@+id/TODO" 你要滑动触发的view的对象；

motion:clickAction="transitionToEnd" 代表点击触发的操作；

clickAction属性值附表

属性值	含义	行为描述	典型使用场景
transitionToEnd	切换到 end 状态	从当前状态（通常是 start）平滑过渡到 end	点击按钮触发开启动画，例如菜单展开、视图滑出
transitionToStart	切换到 start 状态	从当前状态（通常是 end）回到start	点击关闭按钮，恢复初始位置
toggle	自动在 start / end 之间切换	如果当前在start 就去 end，反之返回 start	单个按钮控制展开 / 收起
jumpToEnd	立即跳转到 end 状态	不进行动画过渡，直接到结束布局	测试时或某些需要立即切换的场景
jumpToStart	立即跳转到 start 状态	不进行动画过渡，直接回到起始布局	重置布局
none	无操作	点击无任何动画或状态变化	占位、禁用点击行为

其实jumpToStart和transitionToStart是区别就是有无动画，下面是一个手动start和end之间切换的实例：

java 复制代码

   <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@+id/middle"
        motion:duration="500">
        <OnClick
            motion:targetId="@+id/TODO"
            motion:clickAction="transitionToEnd">
        </OnClick>
    </Transition>
    <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@+id/middle"
        motion:duration="500">
        <OnClick
            motion:targetId="@+id/TODO"
            motion:clickAction="transitionToStart">
        </OnClick>
    </Transition>

我们可以看到两个transition定义的起始和结束状态都是一样的，那么设立了两个点击触发，就可以达到点击到结束状态，再点击回到初始状态；

为什么不写在一个Transition里面？只能写一个，写多了编译器报错；

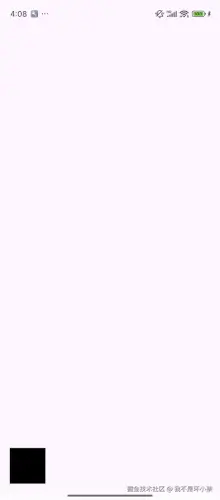

实现的效果如下：

OnSwipe

介绍：该元素用于指定当用户在不居中滑动时需要执行的操作；

通俗来讲：就是滑动触发动画；

代码

java 复制代码

  <OnSwipe
            motion:touchAnchorId="@id/page"
            motion:touchRegionId="@id/page"
            motion:dragDirection="dragLeft"
            motion:onTouchUp="autoComplete"
            >
 </OnSwipe>

属性：
1. motion:touchAnchorId="@id/page" 你的目标view的ID；
2. motion:touchRegionId="@id/page" 你的锚点区域；
3. motion:dragDirection="dragLeft" 你朝哪个方向滑动触发
4. motion:onTouchUp="autoComplete" 触摸结束之后的动画

实现的效果如下：

其他属性：

motion:dragScale：控制目标视图的滑动距离和用户手指滑动距离的相对比例，默认值是1。通俗来讲，取值小于1时view比手滑动的慢，取值大于1时view比手快；

motion:maxVelocity：目标view的最大速度；

motion:maxAcceleration：目标view的最大加速度；

motion:onTouchUp属性其他可选值：

stop(停止动画)、autoComplete(自动完成动画)、autoCompleteToEnd(自动完成到结束状态)、autoCompleteToStart(自动完成到开始状态)、decelerate(减速停止动画)、decelerateAndComplete(减速并完成动画)；

KeyFrameSet

介绍： <KeyFrameSet> 就是提供声明更加复杂动画的元素，他声明了动画运动轨迹的关键点集合，平滑的连接这些关键点，可以得到动画；

通俗来讲：它是一个定义关键帧的容器，通过关键帧，可以精确定义动画的轨迹和行为；

代码

java 复制代码

<KeyFrameSet>
            <KeyPosition>
            </KeyPosition>
            <KeyAttribute>
            </KeyAttribute>
</KeyFrameSet>

它有很多关键帧类型，每种类型有不同的属性，触发不同的事件，这个关键帧通过动画的时间轴（frameposition）来定位；

关键帧`

KeyPosition

介绍：是一个关键帧类型，用于定义视图在动画路径上的位置和大小变化；

代码：

java 复制代码

 <KeyPosition
                motion:framePosition="40"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@+id/TODO"
                motion:percentX="0.45"
                motion:percentY="0.75"
                >

</KeyPosition>

属性：
1. motion:framePosition="40" 定义了动画帧的位置，值为0-100，代表在动画过程中的百分比位置；
2. motion:motionTarget="@+id/TODO" 目标view
3. motion:percentX="0.45"取值在-1 - 1之间，坐标轴取决于:keyPositionType
4. motion:keyPositionType="parentRelative" 计算关键帧的位置，有三种计算方式：
三种计算方式：

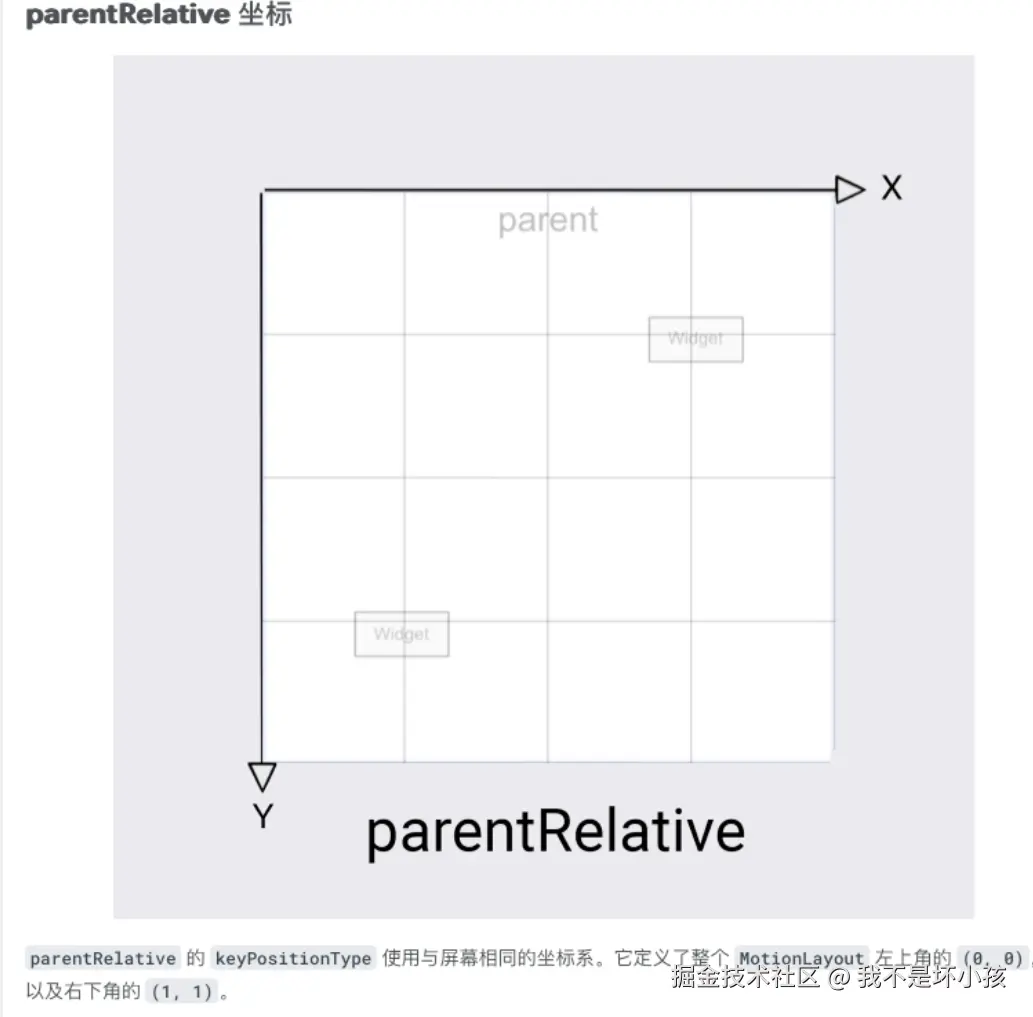

第一种parentRelative：相当于父容器来计算关键帧，左上角为（0,0）；

go 复制代码

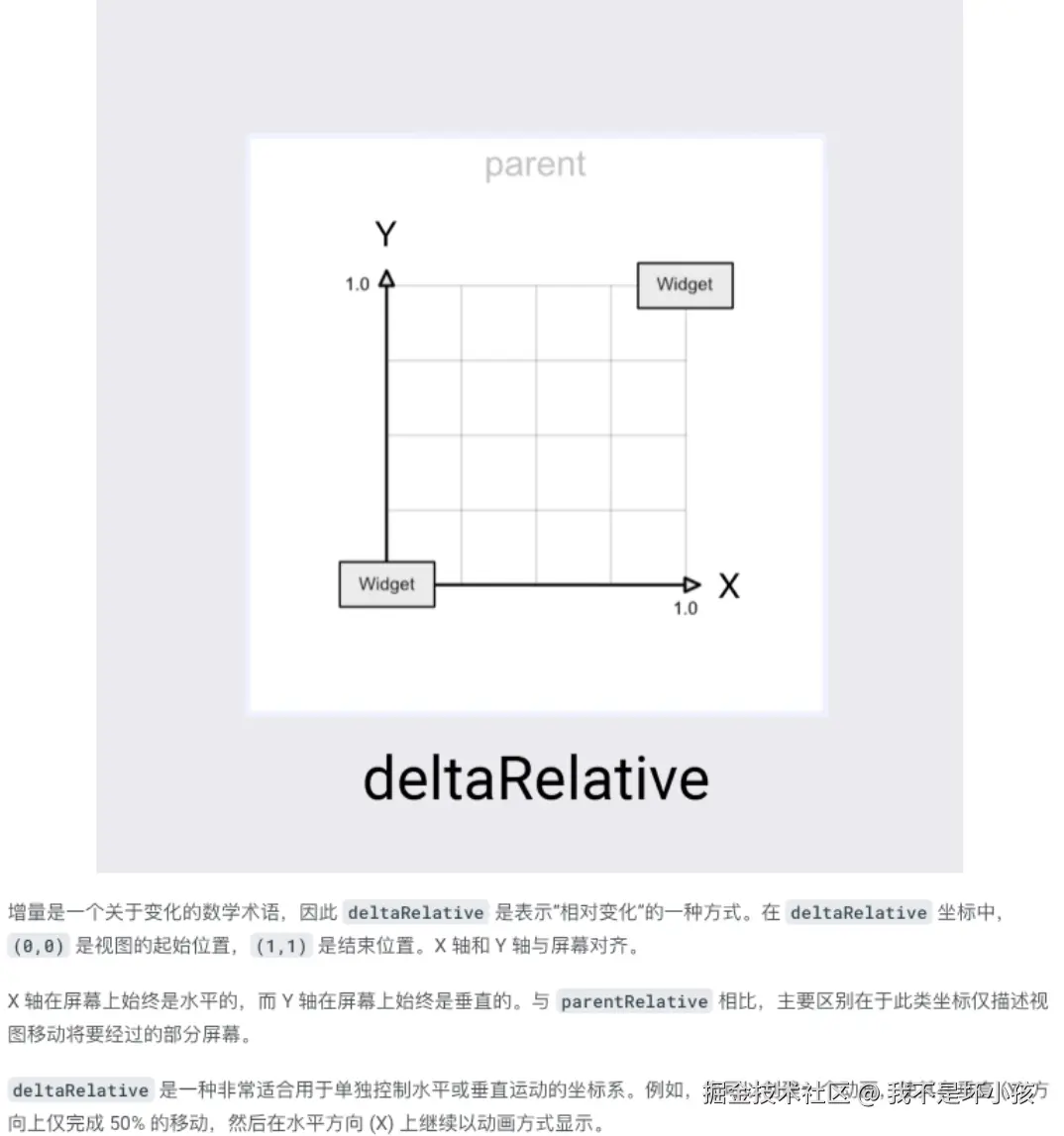

第二种：`deltaRelative`: 基于相对于起始点和结束点的相对偏移量来计算路径，起始坐标和终点坐标分别为（0,0）和（1,1）

复制代码

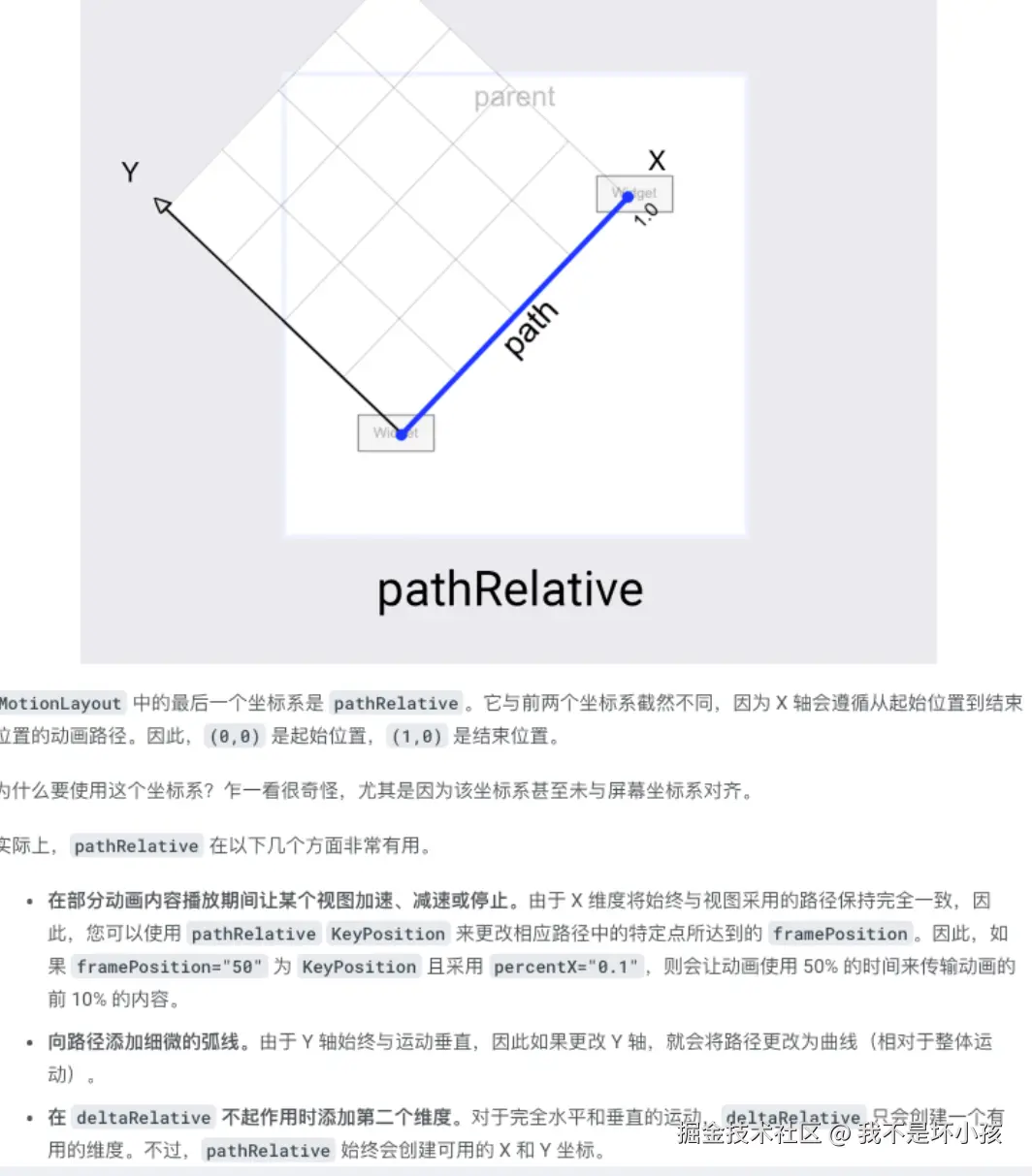

第三种：以路径为x轴，以垂直方向为Y轴

KeyAttribute

介绍： <KeyAttribute> 元素是用来在运动序列的特定时刻，设置视图的任何标准属性；

通俗来讲：KeyPosition是规定view的位置和大小，KeyAttribute是规定view的UI元素属性的关键帧类型；可以在动画的某些时刻对元素的多个属性进行变换，例如透明度、旋转、缩放、平移等，从而实现复杂的动画效果；
代码：

java 复制代码

<KeyAttribute
    motion:motionTarget="@+id/TODO"
    motion:framePosition="50"
    android:scaleX="1.5"
    android:scaleY="1.5"
    android:rotation="359"
    >
</KeyAttribute>

属性：
1. motion:motionTarget="@+id/TODO" 目标view
2. motion:framePosition="50" 关键帧在动画进度中的位置
3. android:scaleX="1.5" 表示将view的weight扩大到1.5倍
4. android:scaleY="1.5" 同理
5. android:rotation="359" 将view旋转359度
其他属性：
1. android:alpha 设置透明度
2. android:translationX、android:translationY：控制视图的 X、Y 方向偏移；
3. android:transformPivotX、android:transformPivotY：控制旋转和缩放的中心点；
4. transformPivotTarget：指定其他视图作为旋转和缩放的中心点；
5. motion:transitionEasing="easeInOut" 设置速度

  取值：加速（ease-in）减速（ease-out）先快后慢（easeInOut）

有这样的效果：

代码如下：

java 复制代码

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto"
    motion:duration="2000">
    <Transition
        motion:constraintSetStart="@+id/start"
        motion:constraintSetEnd="@+id/middle"
        >
        <OnClick
            motion:targetId="@+id/TODO"
            motion:clickAction="transitionToEnd">

        </OnClick>
        <KeyFrameSet>
            <KeyPosition
                motion:framePosition="40"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@+id/TODO"
                motion:percentX="0.45"
                motion:percentY="0.75"
                >

            </KeyPosition>
            <KeyPosition
                motion:framePosition="50"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@+id/TODO"
                motion:percentX="0.5"
                motion:percentY="0.5"
                >

            </KeyPosition>
            <KeyPosition
                motion:framePosition="60"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@+id/TODO"
                motion:percentX="0.65"
                motion:percentY="0.45"
                >

            </KeyPosition>
            <KeyAttribute
                motion:motionTarget="@+id/TODO"
                motion:framePosition="50"
                android:scaleX="1.5"
                android:scaleY="1.5"
                android:rotation="359"
                >

            </KeyAttribute>
            <KeyAttribute
                motion:motionTarget="@+id/TODO"
                motion:framePosition="100"
                android:scaleX="1"
                android:scaleY="1"
                android:rotation="360"
                >

            </KeyAttribute>
        </KeyFrameSet>
    </Transition>
    <ConstraintSet android:id = "@+id/start">
        <Constraint
            android:id = "@+id/TODO"
            android:layout_height="100dp"
            android:layout_width="100dp"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintBottom_toBottomOf="parent"
            android:layout_marginLeft="10dp"
            android:layout_marginBottom="10dp">
        </Constraint>

    </ConstraintSet>
    <ConstraintSet android:id = "@+id/middle">
        <Constraint
            android:id = "@+id/TODO"
            android:layout_height="100dp"
            android:layout_width="100dp"
            motion:layout_constraintRight_toRightOf="parent"
            motion:layout_constraintBottom_toBottomOf="parent"
            android:layout_marginRight="10dp"
            android:layout_marginBottom="10dp">
        </Constraint>
    </ConstraintSet>
</MotionScene

动态设置

我们也可以在代码中动态设置

方法	功能
transitionToEnd()	触发当前 Transition 到 end 状态
transitionToStart()	触发当前 Transition 到 start 状态
setProgress(float progress)	直接设置动画进度，0~1
getProgress()	获取当前 progress
setTransition(int startId, int endId)	动态切换当前 Transition

示例：

java 复制代码

MotionLayout motionLayout = findViewById(R.id.motionLayout);

// 手动设置动画进度到一半
motionLayout.setProgress(0.5f);

// 动态切换 Transition
motionLayout.setTransition(R.id.start, R.id.end);

// 播放动画到结束
motionLayout.transitionToEnd();

好啦，本次介绍到此结束，谢谢大家；VV
