【深入浅出PyTorch】--7.2.PyTorch可视化2

3.TensorBoard--可视化训练过程

3.1.TensorBoard--基本逻辑

3.2.TensorBoard-配置与启动

3.3.TensorBoard--模型结构可视化

3.4.TensorBoard--图像可视化

3.5.TensorBoard--连续变量可视化

3.6.TensorBoard--参数分布可视化

3.7.服务器端使用TensorBoard

3.TensorBoard--可视化训练过程

训练过程的可视化在深度学习模型训练中扮演着重要的角色。学习的过程是一个优化的过程，我们需要找到最优的点作为训练过程的输出产物 。一般来说，我们会结合训练集的损失函数和验证集的损失函数，绘制两条损失函数的曲线来确定训练的终点，找到对应的模型用于测试。那么除了记录训练中每个epoch的loss值，能否实时观察损失函数曲线的变化，及时捕捉模型的变化呢？

此外，我们也希望可视化其他内容，如输入数据（尤其是图片）、模型结构、参数分布等，这些对于我们在debug中查找问题来源非常重要（比如输入数据和我们想象的是否一致）。

TensorBoard作为一款可视化工具能够满足上面提到的各种需求。TensorBoard由TensorFlow团队开发，最早和TensorFlow配合使用，后来广泛应用于各种深度学习框架的可视化中来。本节我们探索TensorBoard的强大功能，希望帮助读者"从入门到精通"。

经过本节的学习，你将收获：

安装TensorBoard工具
了解TensorBoard可视化的基本逻辑
掌握利用TensorBoard实现训练过程可视化
掌握利用TensorBoard完成其他内容的可视化

3.1.TensorBoard--基本逻辑

我们可以将TensorBoard看做一个记录员，它可以记录我们指定的数据，包括模型每一层的feature map，权重，以及训练loss等等。TensorBoard将记录下来的内容保存在一个用户指定的文件夹里，程序不断运行中TensorBoard会不断记录。记录下的内容可以通过网页的形式加以可视化。

3.2.TensorBoard-配置与启动

在使用TensorBoard前，我们需要先指定一个文件夹供TensorBoard保存记录下来的数据。然后调用tensorboard中的SummaryWriter作为上述"记录员"

python 复制代码

from tensorboardX import SummaryWriter

writer = SummaryWriter('./runs')

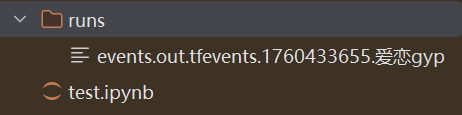

上面的操作实例化SummaryWritter为变量writer，并指定writer的输出目录为当前目录下的"runs"目录。也就是说，之后tensorboard记录下来的内容都会保存在runs。

如果使用PyTorch自带的tensorboard，则采用如下方式import：

python 复制代码

from torch.utils.tensorboard import SummaryWriter

启动tensorboard也很简单，在命令行中输入

bash 复制代码

tensorboard --logdir=/path/to/logs/ --port=xxxx

"path/to/logs/"是指定的保存tensorboard记录结果的文件路径（等价于上面的"./runs"，
port是外部访问TensorBoard的端口号，可以通过访问ip:port访问tensorboard，这一操作和jupyter notebook的使用类似。如果不是在服务器远程使用的话则不需要配置port。

有时，为了tensorboard能够不断地在后台运行，也可以使用nohup命令或者tmux工具来运行tensorboard。大家可以自行搜索，这里不展开讨论了。

下面，我们将模拟深度学习模型训练过程，来介绍如何利用TensorBoard可视化其中的各个部分。

3.3.TensorBoard--模型结构可视化

首先定义模型：

bash 复制代码

import torch.nn as nn

class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(in_channels=3,out_channels=32,kernel_size = 3)
        self.pool = nn.MaxPool2d(kernel_size = 2,stride = 2)
        self.conv2 = nn.Conv2d(in_channels=32,out_channels=64,kernel_size = 5)
        self.adaptive_pool = nn.AdaptiveMaxPool2d((1,1))
        self.flatten = nn.Flatten()
        self.linear1 = nn.Linear(64,32)
        self.relu = nn.ReLU()
        self.linear2 = nn.Linear(32,1)
        self.sigmoid = nn.Sigmoid()

    def forward(self,x):
        x = self.conv1(x)
        x = self.pool(x)
        x = self.conv2(x)
        x = self.pool(x)
        x = self.adaptive_pool(x)
        x = self.flatten(x)
        x = self.linear1(x)
        x = self.relu(x)
        x = self.linear2(x)
        y = self.sigmoid(x)
        return y

model = Net()

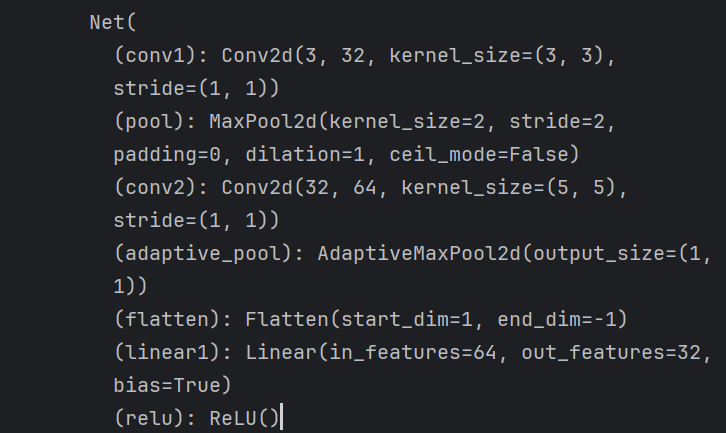

print(model)

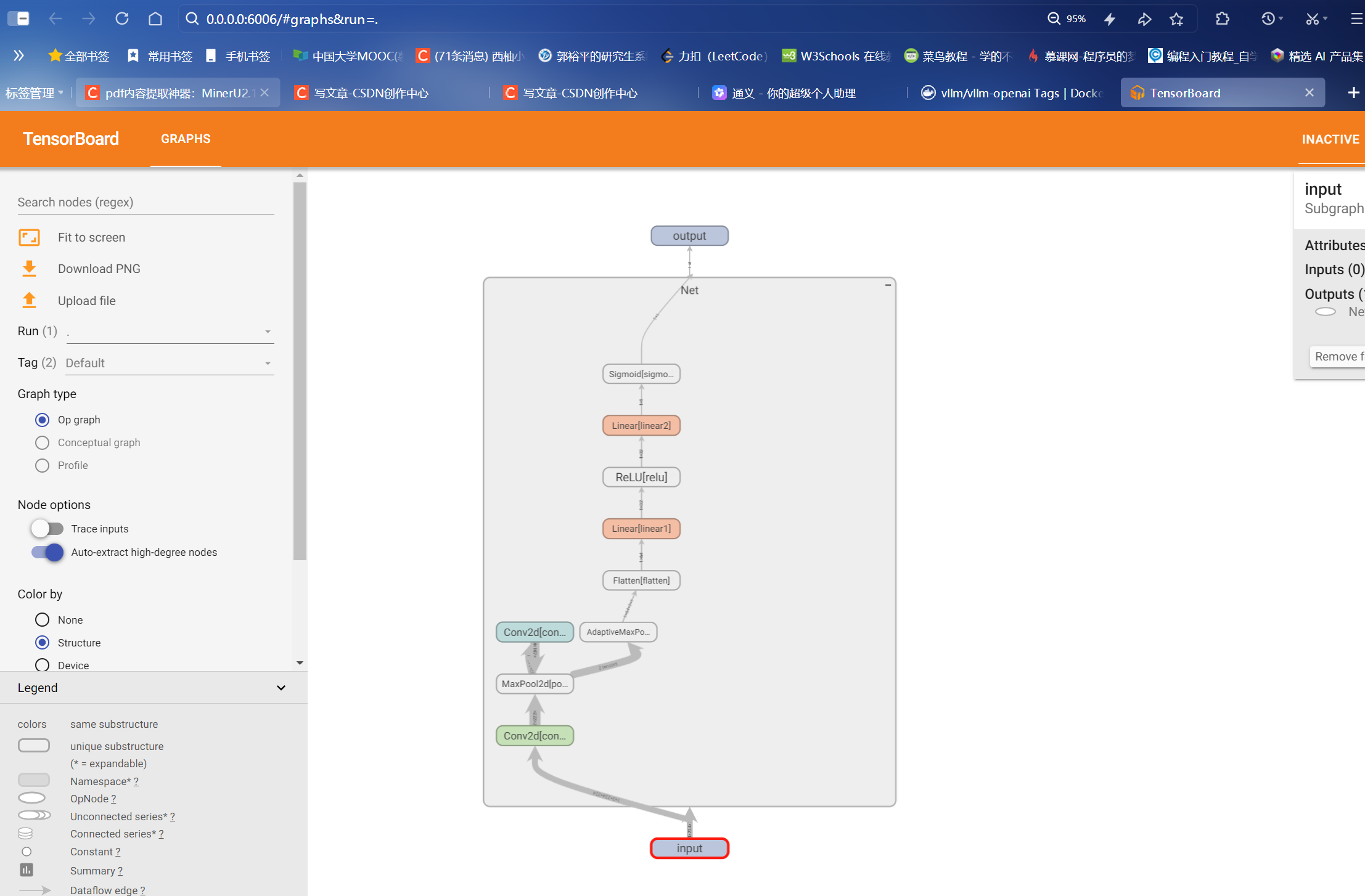

可视化模型的思路和7.1中介绍的方法一样，都是给定一个输入数据，前向传播后得到模型的结构，再通过TensorBoard进行可视化，使用add_graph：

python 复制代码

import torch

writer.add_graph(model, input_to_model = torch.rand(1, 3, 224, 224))
writer.close()

把生成的文件拖到英文路径下：改名为11，

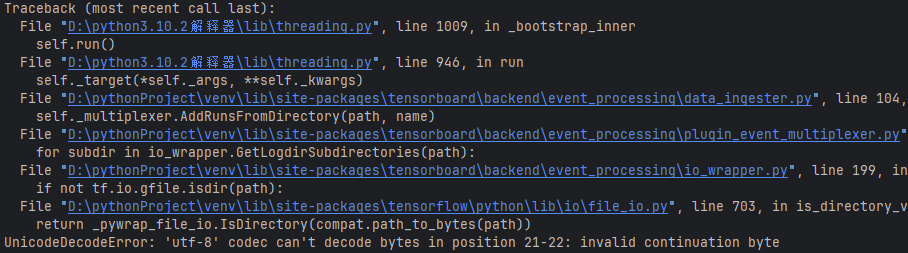

路径不要带中文字符否者报错，加载的是绝对路径

bash 复制代码

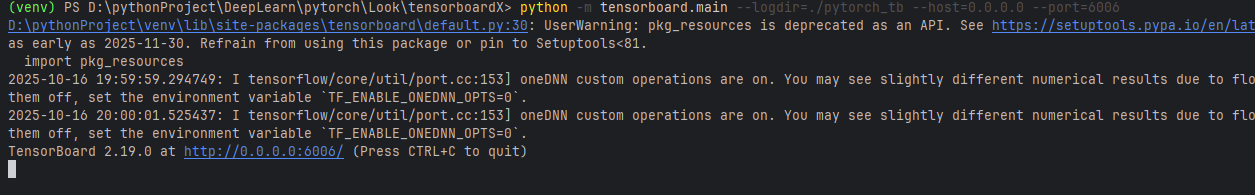

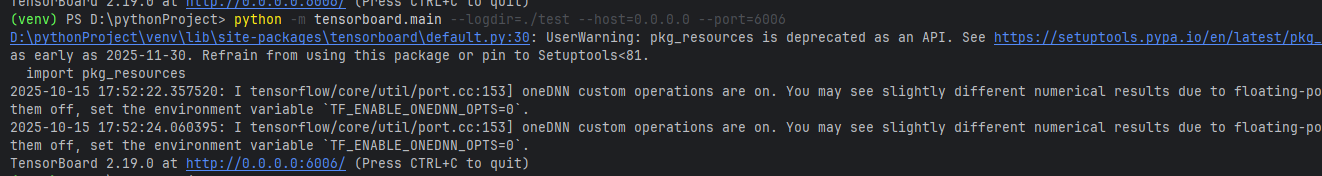

python -m tensorboard.main --logdir=./test --host=0.0.0.0 --port=6006

http://0.0.0.0:6006/

3.4.TensorBoard--图像可视化

当我们做图像相关的任务时，可以方便地将所处理的图片在tensorboard中进行可视化展示。

对于单张图片的显示使用add_image
对于多张图片的显示使用add_images
有时需要使用torchvision.utils.make_grid将多张图片拼成一张图片后，用writer.add_image显示

这里我们使用torchvision的CIFAR10数据集为例：

bash 复制代码

import torchvision
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
from tensorboardX import SummaryWriter

transform_train = transforms.Compose(
    [transforms.ToTensor()])
transform_test = transforms.Compose(
    [transforms.ToTensor()])

train_data = datasets.CIFAR10(".", train=True, download=True, transform=transform_train)
test_data = datasets.CIFAR10(".", train=False, download=True, transform=transform_test)
train_loader = DataLoader(train_data, batch_size=64, shuffle=True)
test_loader = DataLoader(test_data, batch_size=64)

images, labels = next(iter(train_loader))

# 仅查看一张图片
writer = SummaryWriter('./pytorch_tb')

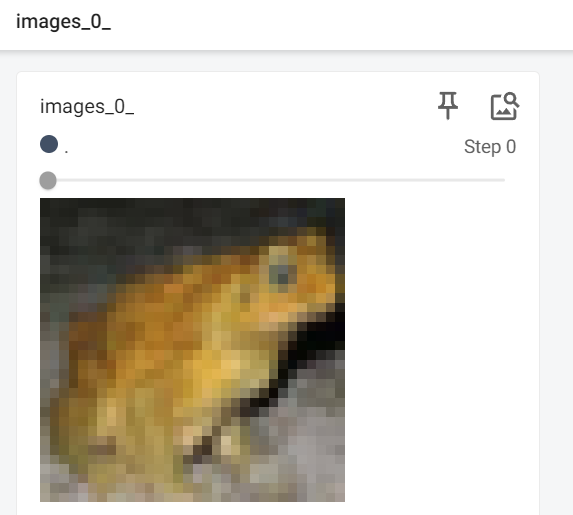

writer.add_image('images[0]', images[0])
writer.close()

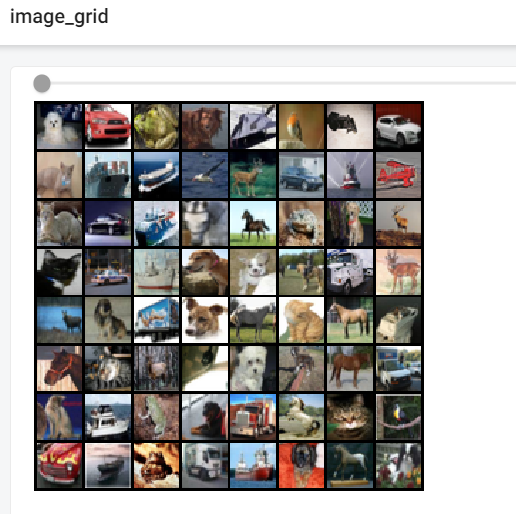

# 将多张图片拼接成一张图片，中间用黑色网格分割
# create grid of images
# writer = SummaryWriter('./pytorch_tb')
# img_grid = torchvision.utils.make_grid(images)
# writer.add_image('image_grid', img_grid)
# writer.close()
#

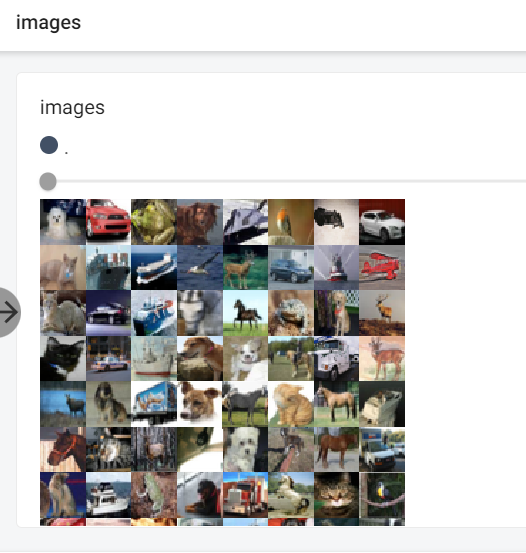

# # 将多张图片直接写入
# writer = SummaryWriter('./pytorch_tb')
# writer.add_images("images",images,global_step = 0)
# writer.close()

bash 复制代码

 python -m tensorboard.main --logdir=./pytorch_tb --host=0.0.0.0 --port=6006

另外注意上方menu部分，刚刚只有"GRAPHS"栏对应模型的可视化，现在则多出了"IMAGES"栏对应图像的可视化。左侧的滑动按钮可以调整图像的亮度和对比度。

此外，除了可视化原始图像，TensorBoard提供的可视化方案自然也适用于我们在Python中用matplotlib等工具绘制的其他图像，用于展示分析结果等内容。

3.5.TensorBoard--连续变量可视化

TensorBoard可以用来可视化连续变量（或时序变量）的变化过程，通过add_scalar实现：

bash 复制代码

writer = SummaryWriter('./pytorch_tb')
for i in range(500):
    x = i
    y = x**2
    writer.add_scalar("x", x, i) #日志中记录x在第step i 的值
    writer.add_scalar("y", y, i) #日志中记录y在第step i 的值
writer.close()

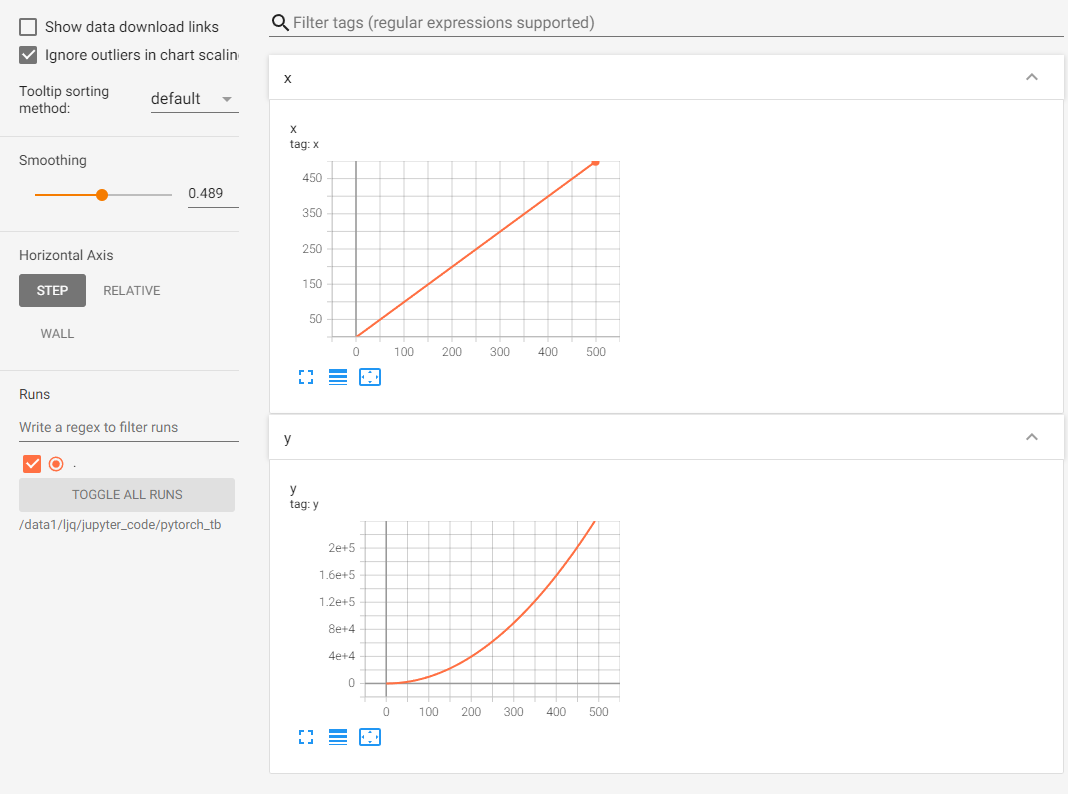

可视化结果如下：

如果想在同一张图中显示多个曲线，则需要分别建立存放子路径（使用SummaryWriter指定路径即可自动创建，但需要在tensorboard运行目录下），同时在add_scalar中修改曲线的标签使其一致即可：

bash 复制代码

writer1 = SummaryWriter('./pytorch_tb/x')
writer2 = SummaryWriter('./pytorch_tb/y')
for i in range(500):
    x = i
    y = x*2
    writer1.add_scalar("same", x, i) #日志中记录x在第step i 的值
    writer2.add_scalar("same", y, i) #日志中记录y在第step i 的值
writer1.close()
writer2.close()

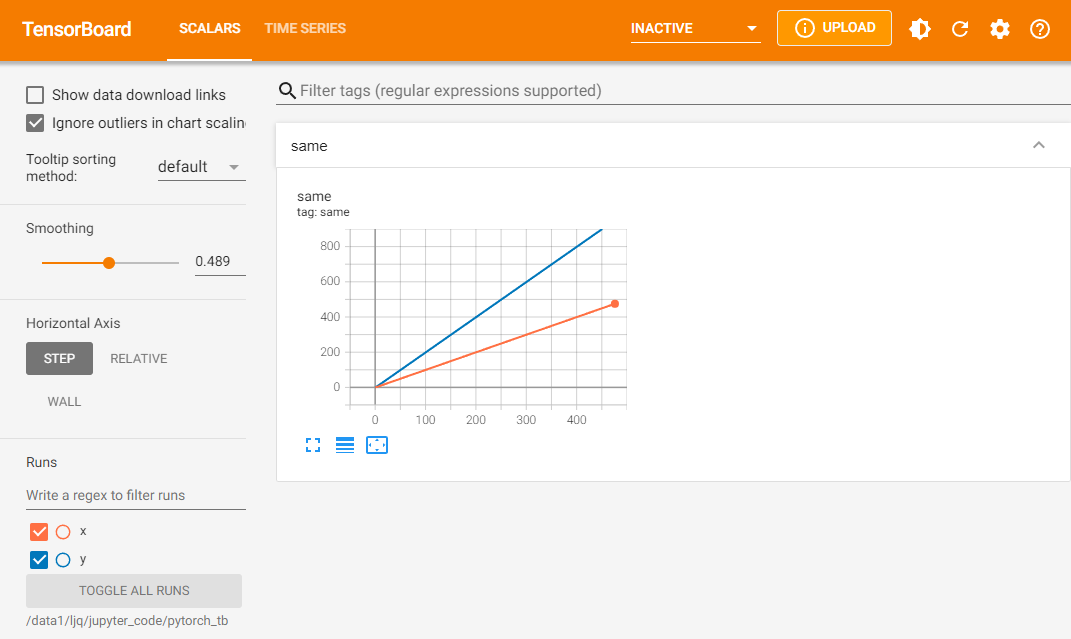

这里也可以用一个writer，但for循环中不断创建SummaryWriter不是一个好选项。此时左下角的Runs部分出现了勾选项，我们可以选择我们想要可视化的曲线。曲线名称对应存放子路径的名称（这里是x和y）。

这部分功能非常适合损失函数的可视化，可以帮助我们更加直观地了解模型的训练情况，从而确定最佳的checkpoint。左侧的Smoothing滑动按钮可以调整曲线的平滑度，当损失函数震荡较大时，将Smoothing调大有助于观察loss的整体变化趋势。

3.6.TensorBoard--参数分布可视化

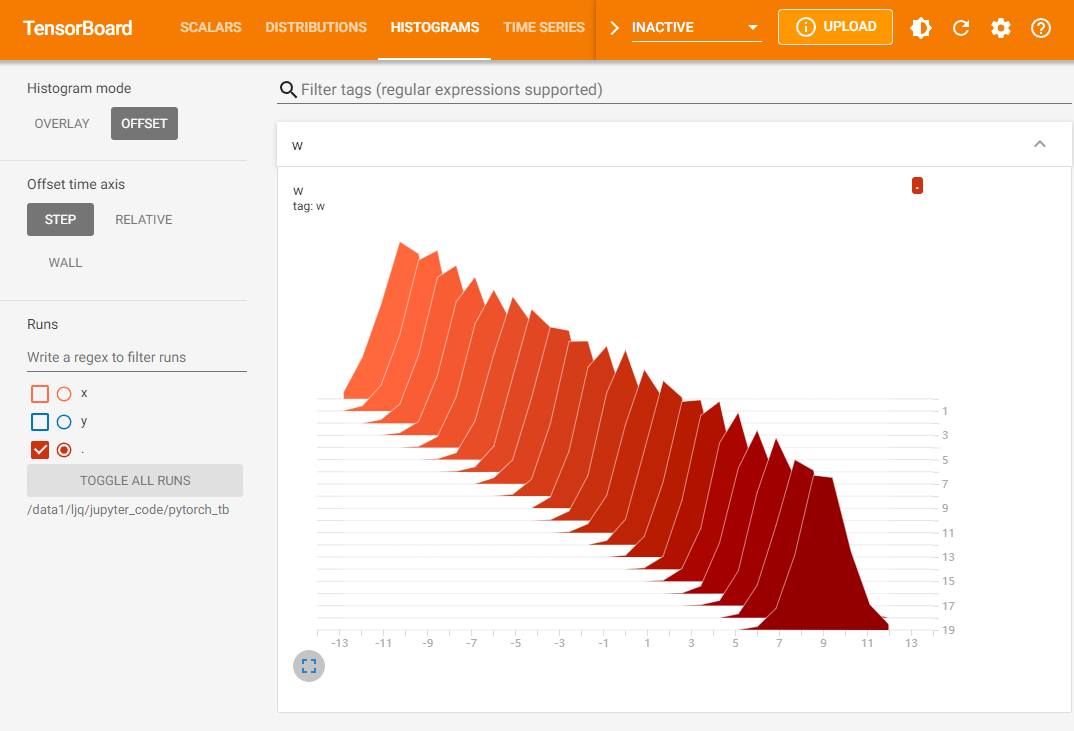

当我们需要对参数（或向量）的变化，或者对其分布进行研究时，可以方便地用TensorBoard来进行可视化，通过add_histogram实现。下面给出一个例子：

bash 复制代码

import torch
import numpy as np
from torch.utils.tensorboard import SummaryWriter  # 导入 TensorBoard 可视化工具

# 定义一个函数，用于生成服从正态分布的张量（模拟神经网络参数）
def norm(mean, std):
    """
    生成一个形状为 (100, 20) 的张量，其元素服从均值为 mean、标准差为 std 的正态分布。
    这可以用来模拟某一层神经网络的参数（如权重）。

    参数:
        mean (float): 正态分布的均值
        std (float): 正态分布的标准差

    返回:
        torch.Tensor: 形状为 (100, 20) 的张量
    """
    t = std * torch.randn((100, 20)) + mean  # torch.randn 生成标准正态分布（均值0，标准差1）
    return t

# 创建一个 SummaryWriter 实例，将日志写入 './pytorch_tb/' 目录
# 后续可通过 `tensorboard --logdir=./pytorch_tb/` 在浏览器中查看可视化结果
writer = SummaryWriter('./pytorch_tb/')

# 遍历均值从 -10 到 9（步长为 1），共 20 个 step
for step, mean in enumerate(range(-10, 10, 1)):
    # 生成当前均值下的参数张量（标准差固定为 1）
    w = norm(mean, 1)

    writer.add_histogram("w", w, step)

    # 立即将数据写入磁盘（确保日志及时保存，便于实时查看）
    writer.flush()

# 关闭 SummaryWriter，释放资源并确保所有数据写入完成
writer.close()

3.7.服务器端使用TensorBoard

一般情况下，我们会连接远程的服务器来对模型进行训练，但由于服务器端是没有浏览器的（纯命令模式），因此，我们需要进行相应的配置，才可以在本地浏览器，使用tensorboard查看服务器运行的训练过程。本文提供以下几种方式进行，其中前两种方法都是建立SSH隧道，实现远程端口到本机端口的转发，最后一种方法适用于没有下载Xshell等SSH连接工具的用户

MobaXterm
1. 在MobaXterm点击Tunneling

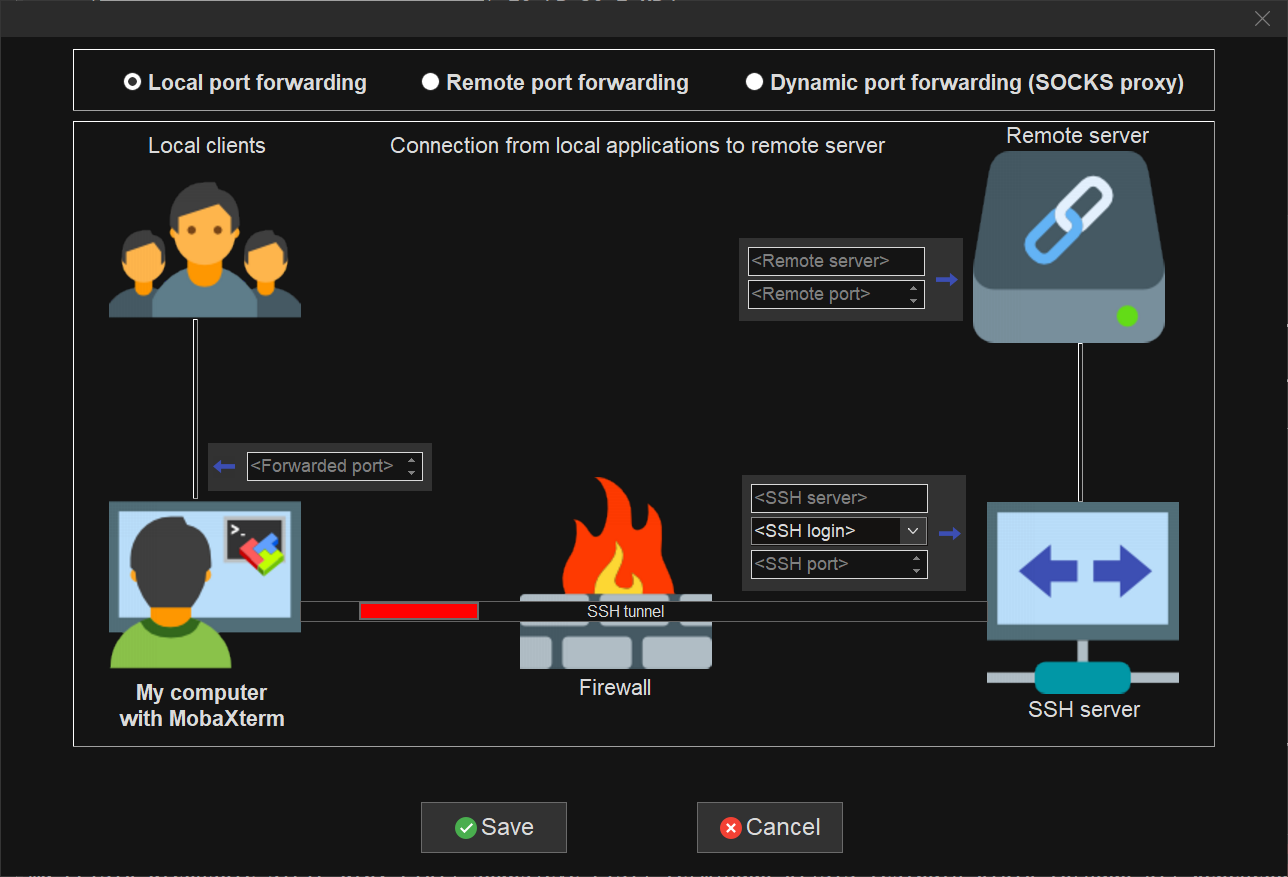

2. 选择New SSH tunnel，我们会出现以下界面。
1. 对新建的SSH通道做以下设置，第一栏我们选择Local port forwarding，< Remote Server>我们填写localhost ，< Remote port>填写6006，tensorboard默认会在6006端口进行显示，我们也可以根据 tensorboard --logdir=/path/to/logs/ --port=xxxx 的命令中的port进行修改，< SSH server> 填写我们连接服务器的ip地址，<SSH login>填写我们连接的服务器的用户名，<SSH port>填写端口号（通常为22），< forwarded port>填写的是本地的一个端口号，以便我们后面可以对其进行访问。
2. 设定好之后，点击Save，然后Start。在启动tensorboard，这样我们就可以在本地的浏览器输入http://localhost:6006/对其进行访问了
Xshell
1. Xshell的连接方法与MobaXterm的连接方式本质上是一样的，具体操作如下：

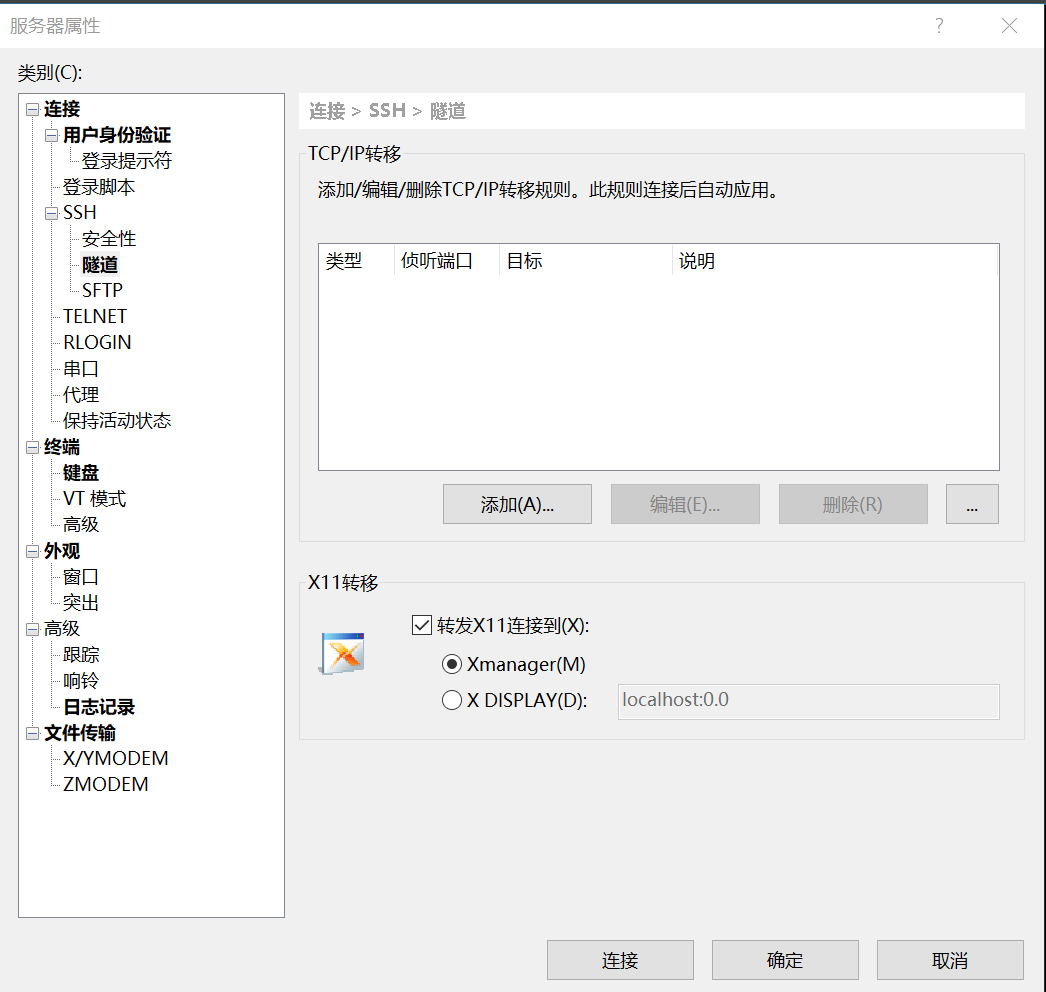

2. 连接上服务器后，打开当前会话属性，会出现下图，我们选择隧道，点击添加

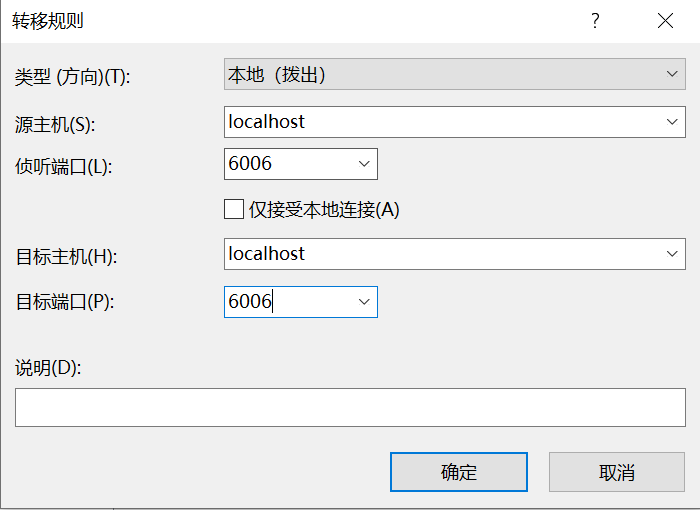

3. 按照下方图进行选择，其中目标主机代表的是服务器，源主机代表的是本地，端口的选择根据实际情况而定。
4. 启动tensorboard，在本地127.0.0.1:6006 或者 localhost:6006进行访问。
SSH
1. 该方法是将服务器的6006端口重定向到自己机器上来，我们可以在本地的终端里输入以下代码：其中16006代表映射到本地的端口，6006代表的是服务器上的端口。
复制代码
```
  ssh -L 16006:127.0.0.1:6006 username@remote_server_ip
```
1. 在服务上使用默认的6006端口正常启动tensorboard
复制代码
```
tensorboard --logdir=xxx --port=6006
```
1. 在本地的浏览器输入地址
复制代码
```
127.0.0.1:16006 或者 localhost:16006
```

3.8.总结

对于TensorBoard来说，它的功能是很强大的，可以记录的东西不只限于本节所介绍的范围。

主要的实现方案是构建一个SummaryWriter，然后通过add_XXX()函数来实现。

其实TensorBoard的逻辑还是很简单的，它的基本逻辑就是文件的读写逻辑，写入想要可视化的数据，然后TensorBoard自己会读出来。

4.wandb--可视化训练过程

我们使用了Tensorboard可视化训练过程，但是Tensorboard对数据的保存仅限于本地 ，也很难分析超参数不同对实验的影响。

wandb的出现很好的解决了这些问题，因此在本章节中，我们将对wandb进行简要介绍。 wandb是Weights & Biases（ 权重和偏差**）** 的缩写，它能够自动记录模型训练过程中**的超参数和输出指标，然后可视化和比较结果，**并快速与其他人共享结果。目前它能够和Jupyter、TensorFlow、Pytorch、Keras、Scikit、fast.ai、LightGBM、XGBoost一起结合使用。

经过本节的学习，你将收获：

wandb的安装
wandb的使用
demo演示

4.1.wandb的安装

wandb的安装非常简单，我们只需要使用pip安装即可。

bash 复制代码

pip install wandb

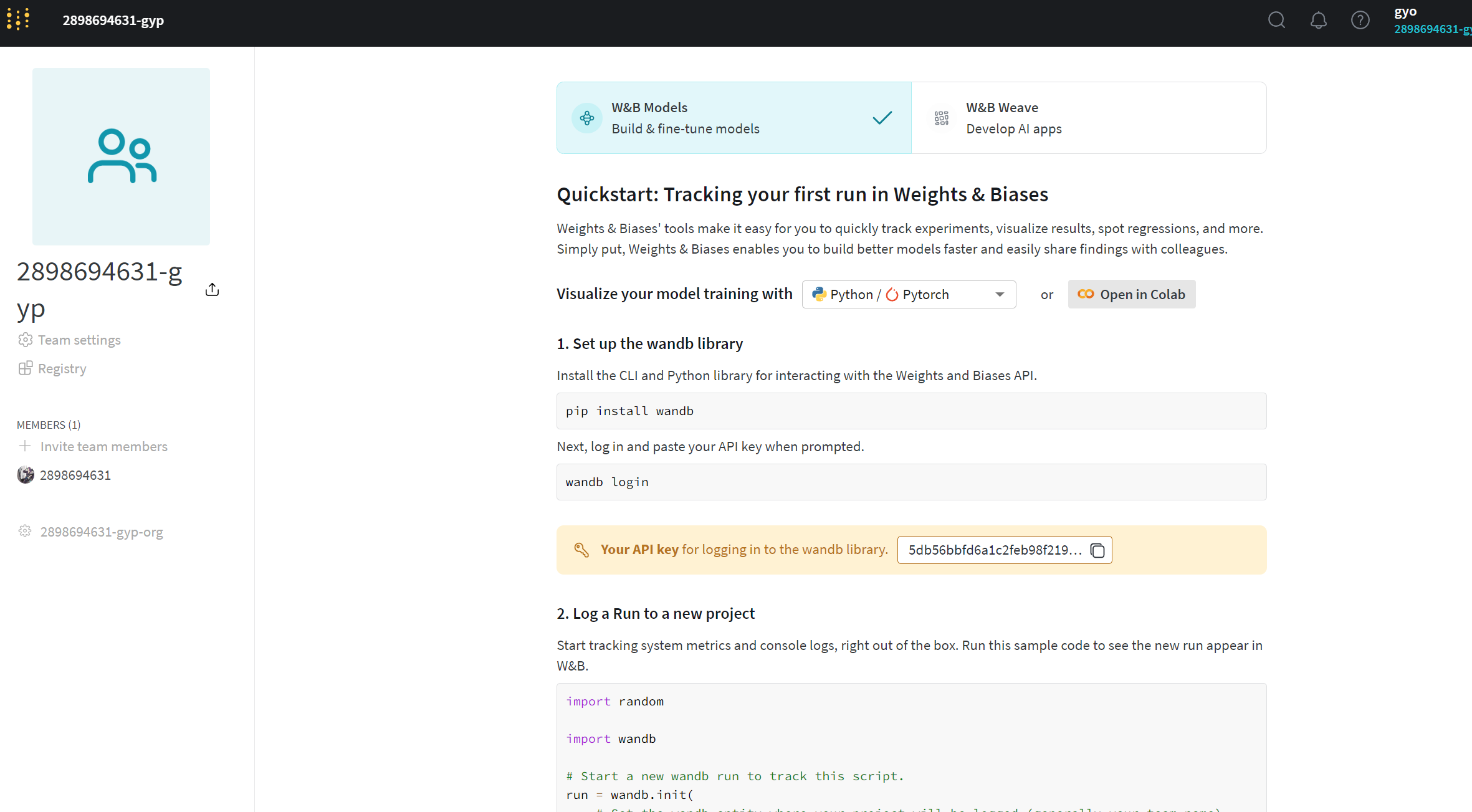

安装完成后，我们需要在官网注册一个账号并复制下自己的API keys，然后在本地使用下面的命令登录。https://wandb.ai/site

需要连接外网。call me

bash 复制代码

wandb login

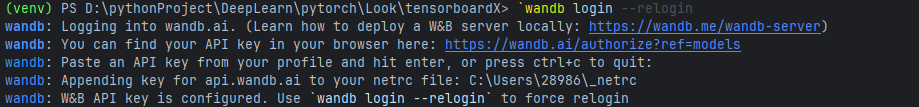

这时，我们会看到下面的界面，只需要粘贴你的API keys即可。

4.2.wandb的使用

wandb的使用也非常简单，只需要在代码中添加几行代码即可。

bash 复制代码

import wandb
wandb.init(project='my-project', entity='my-name')

这里的project和entity是你在wandb上创建的项目名称和用户名 ，如果你还没有创建项目，可以参考官方文档。

bash 复制代码

#api：#api接口：5db56bbfd6a1c2feb98f219ffb789d9660afa761


import wandb

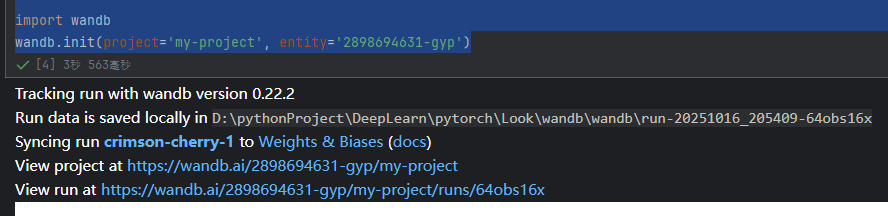

wandb.init(project='my-project', entity='2898694631-gyp')

4.3.wandb的demo演示

下面我们使用一个CIFAR10的图像分类demo来演示wandb的使用。

python 复制代码

import random  # to set the python random seed
import numpy  # to set the numpy random seed
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
from torchvision.models import resnet18
import warnings
warnings.filterwarnings('ignore')#忽略警告warning

使用wandb的第一步是初始化wandb，这里我们使用wandb.init()函数来初始化wandb，其中project是你在wandb上创建的项目名称，name是你的实验名称。

python 复制代码

# 初始化wandb
import wandb

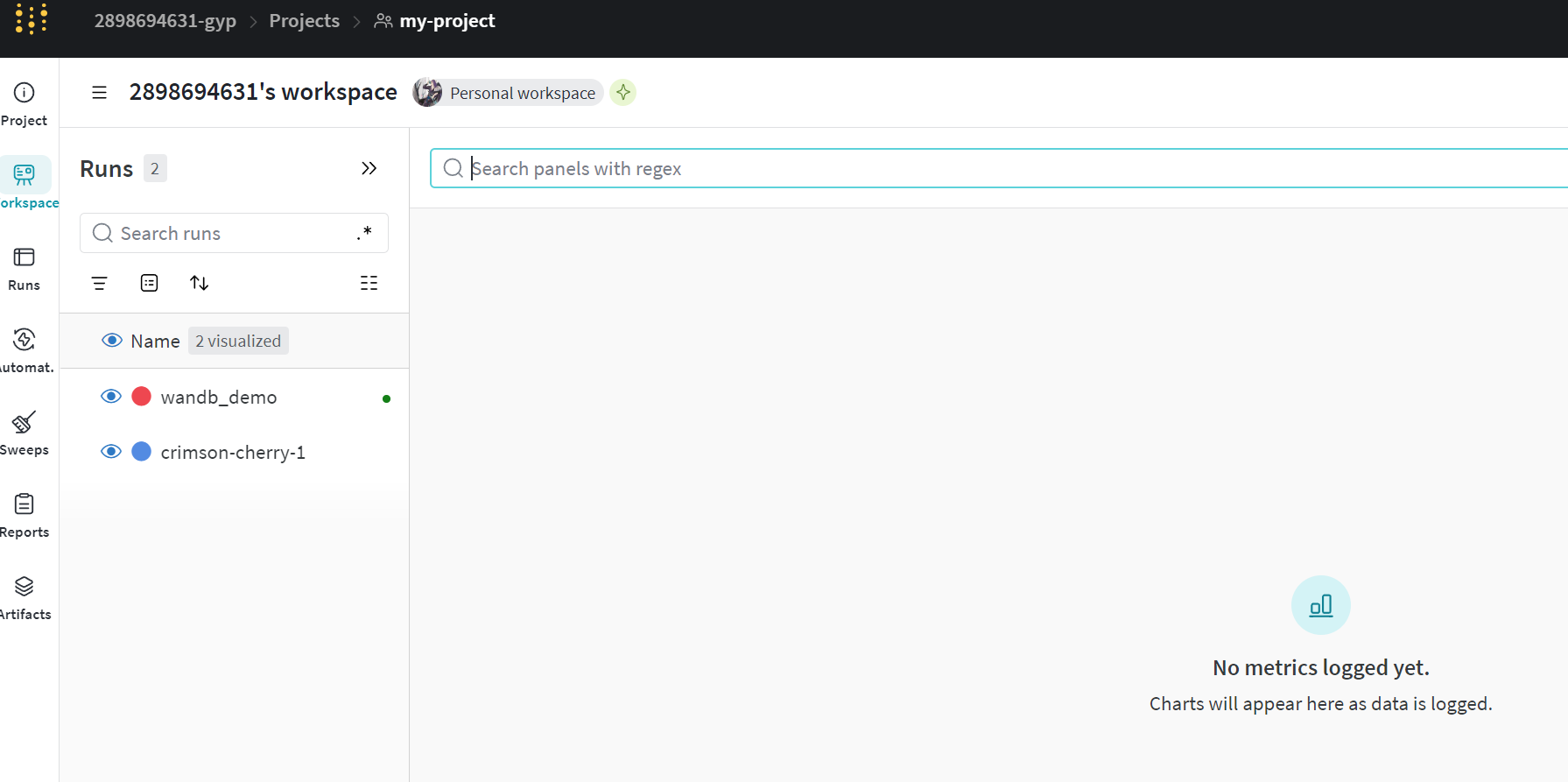

wandb.init(project="my-project",
           name="wandb_demo",)

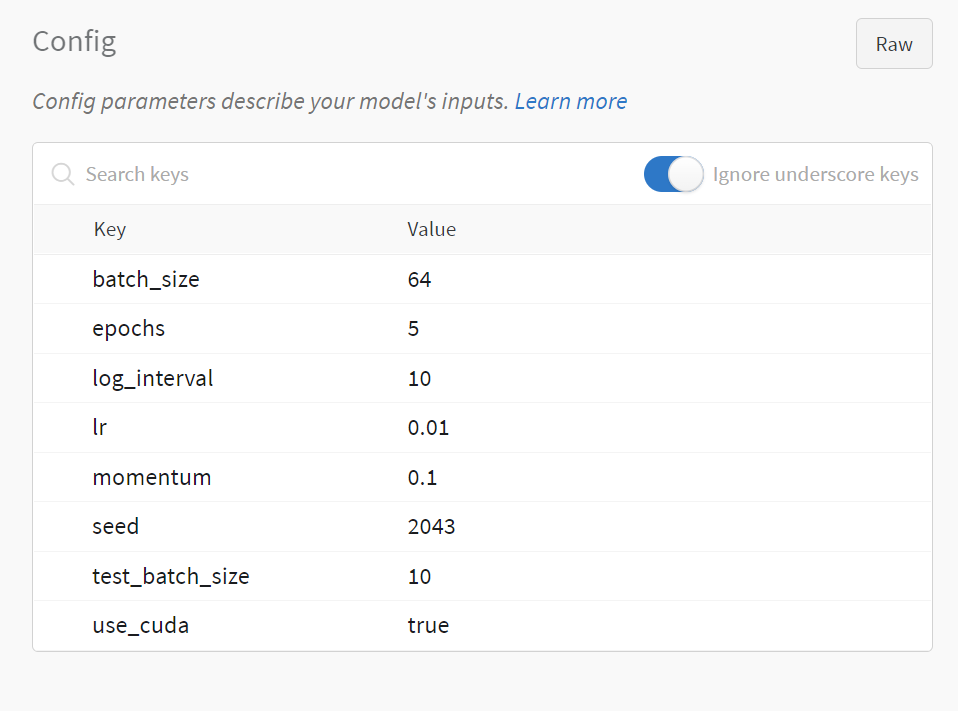

使用wandb的第二步是设置超参数，这里我们使用wandb.config来设置超参数，这样我们就可以在wandb的界面上看到超参数的变化。wandb.config的使用方法和字典类似，我们可以使用config.key的方式来设置超参数。

python 复制代码

# 超参数设置
config = wandb.config  # config的初始化
config.batch_size = 64
config.test_batch_size = 10
config.epochs = 5
config.lr = 0.01
config.momentum = 0.1
config.use_cuda = True
config.seed = 2043
config.log_interval = 10

# 设置随机数
def set_seed(seed):
    random.seed(config.seed)
    torch.manual_seed(config.seed)
    numpy.random.seed(config.seed)

第三步是构建训练和测试的pipeline，这里我们使用pytorch的CIFAR10数据集和resnet18来构建训练和测试的pipeline。

python 复制代码

# 定义训练函数：对模型进行一个 epoch 的训练
def train(model, device, train_loader, optimizer):
    model.train()  # 将模型设为训练模式（启用梯度、BatchNorm 等）

    for batch_id, (data, target) in enumerate(train_loader):
        data, target = data.to(device), target.to(device)  # 数据迁移到指定设备（CPU/GPU）
        optimizer.zero_grad()                              # 清空优化器中的梯度
        output = model(data)                               # 前向传播，得到模型输出
        criterion = nn.CrossEntropyLoss()                  # 定义交叉熵损失函数
        loss = criterion(output, target)                   # 计算损失
        loss.backward()                                    # 反向传播，计算梯度
        optimizer.step()                                   # 更新模型参数


# 定义测试函数：评估模型性能，并通过 wandb 记录指标和示例图像
def test(model, device, test_loader, classes):
    model.eval()  # 将模型设为评估模式（关闭 Dropout、冻结 BatchNorm）
    test_loss = 0
    correct = 0
    example_images = []  # 用于保存预测示例图像

    with torch.no_grad():  # 禁用梯度计算，加速推理并节省显存
        for data, target in test_loader:
            data, target = data.to(device), target.to(device)
            output = model(data)
            criterion = nn.CrossEntropyLoss()
            test_loss += criterion(output, target).item()  # 累加损失值
            pred = output.max(1, keepdim=True)[1]          # 获取预测类别（最大 logit 的索引）
            correct += pred.eq(target.view_as(pred)).sum().item()  # 统计正确预测数量

            # 将第一个样本的图像及预测/真实标签保存为 wandb.Image 对象
            example_images.append(wandb.Image(
                data[0], caption="Pred:{} Truth:{}".format(classes[pred[0].item()], classes[target[0]])))

    # 使用 wandb.log 记录测试阶段的关键指标和可视化示例

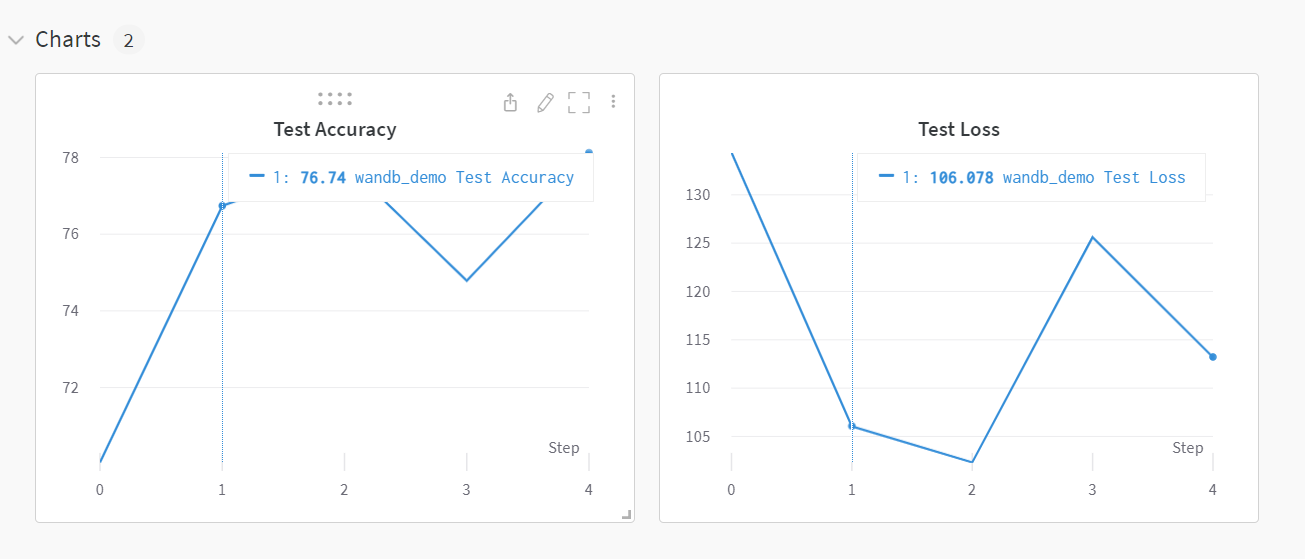

    wandb.log({
        "Examples": example_images,                        # 可视化预测样例
        "Test Accuracy": 100. * correct / len(test_loader.dataset),  # 测试准确率（%）
        "Test Loss": test_loss                         # 测试总损失（未平均）
    })


# 防止 wandb.watch 被重复调用（兼容性处理）
wandb.watch_called = False


# 主函数：配置环境、加载数据、初始化模型并开始训练
def main():
    use_cuda = config.use_cuda and torch.cuda.is_available()
    device = torch.device("cuda:0" if use_cuda else "cpu")
    kwargs = {'num_workers': 1, 'pin_memory': True} if use_cuda else {}

    # 设置随机种子，保证实验可复现
    set_seed(config.seed)
    torch.backends.cudnn.deterministic = True

    # 定义数据预处理流程：转为 Tensor 并标准化（CIFAR-10 常用均值/标准差）
    transform = transforms.Compose([
        transforms.ToTensor(),
        transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
    ])

    # 加载 CIFAR-10 训练数据集
    train_loader = DataLoader(datasets.CIFAR10(
        root='dataset',
        train=True,
        download=True,
        transform=transform
    ), batch_size=config.batch_size, shuffle=True, **kwargs)

    # 加载 CIFAR-10 测试数据集
    test_loader = DataLoader(datasets.CIFAR10(
        root='dataset',
        train=False,
        download=True,
        transform=transform
    ), batch_size=config.batch_size, shuffle=False, **kwargs)

    # CIFAR-10 数据集的 10 个类别名称
    classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')

    # 加载预训练的 ResNet18 模型，并移动到指定设备
    model = resnet18(pretrained=True).to(device)
    # 注意：此处未修改最后的分类层，若用于 CIFAR-10 可能存在类别数不匹配问题（但代码未改）

    # 定义优化器：使用 SGD，传入学习率和动量参数
    optimizer = optim.SGD(model.parameters(), lr=config.lr, momentum=config.momentum)

    # 使用 wandb 监控模型（记录参数、梯度、计算图等）
    wandb.watch(model, log="all")

    # 开始训练循环：逐 epoch 训练并测试
    for epoch in range(1, config.epochs + 1):
        train(model, device, train_loader, optimizer)
        test(model, device, test_loader, classes)

    # 保存训练好的模型到本地文件
    torch.save(model.state_dict(), 'model.pth')
    # 同时将模型文件同步到 wandb 云端
    wandb.save('model.pth')


# 程序入口
if __name__ == '__main__':
    main()

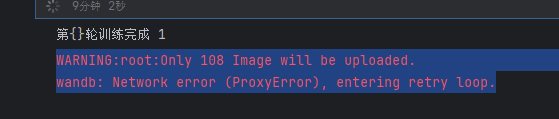

哎，中国大陆要断开，真麻烦，用一下别人的实验结果

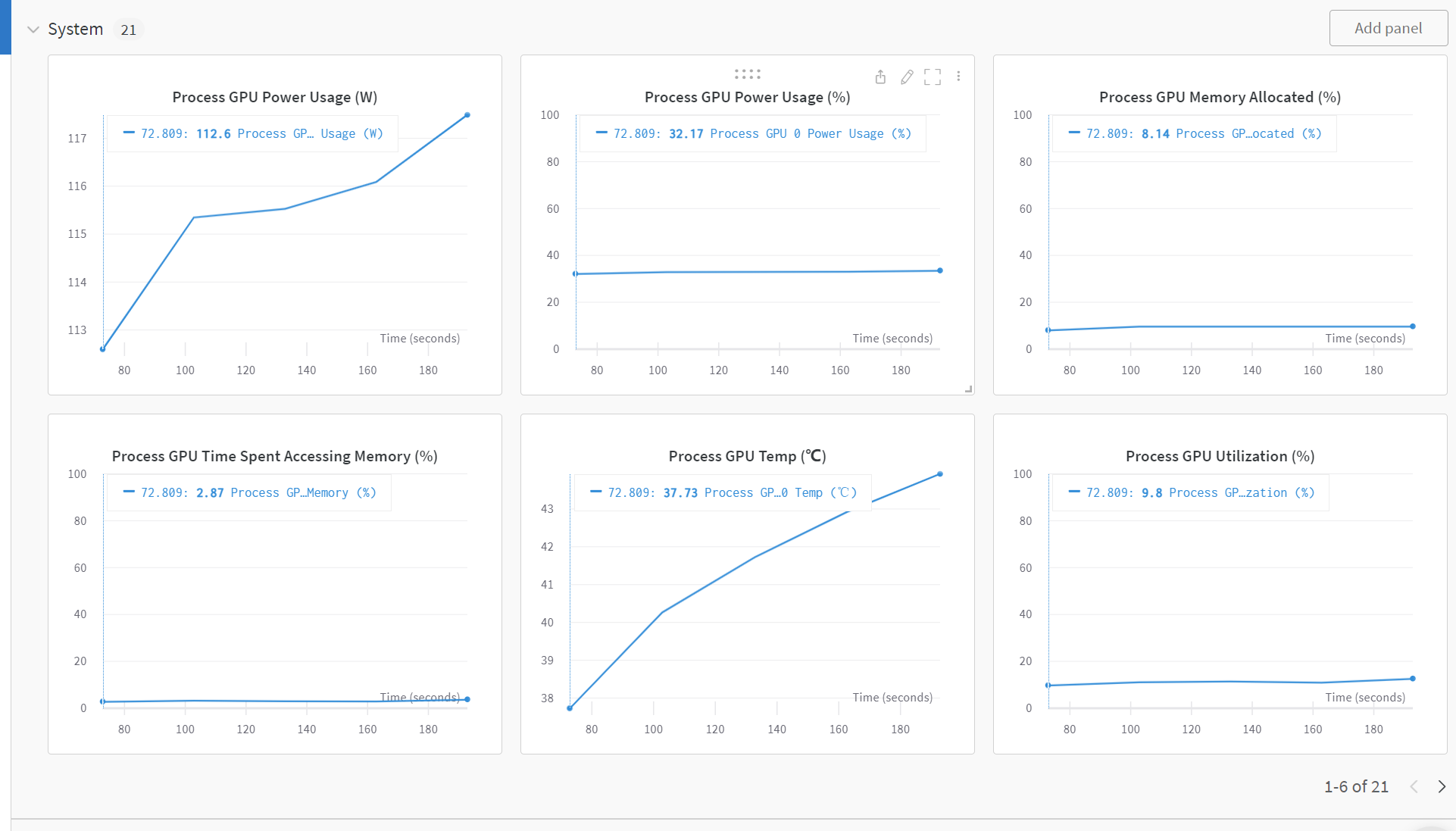

我们可以发现，使用wandb可以很方便的记录我们的训练结果，除此之外，wandb还为我们提供了很多的功能，比如：模型的超参数搜索，模型的版本控制，模型的部署等等。这些功能都可以帮助我们更好的管理我们的模型，更好的进行模型的迭代和优化。这些功能我们在后面的更新中会进行介绍。
