flash attention
下文叙述的分布式场景长序列attention都是基于单卡的flash attention，flash attention之前介绍过，详见：
flash attention
flash attention 2
Blockwise Parallel Transformers（BPT）
这一篇和分布式没啥关系，不过和RingAttention是同一个作者，所以顺便看了一下。
长序列场景下，attention和ffn的激活值占用显存会变大，现有工作主要关注attention的显存，该论文解决的是ffn的激活值优化。

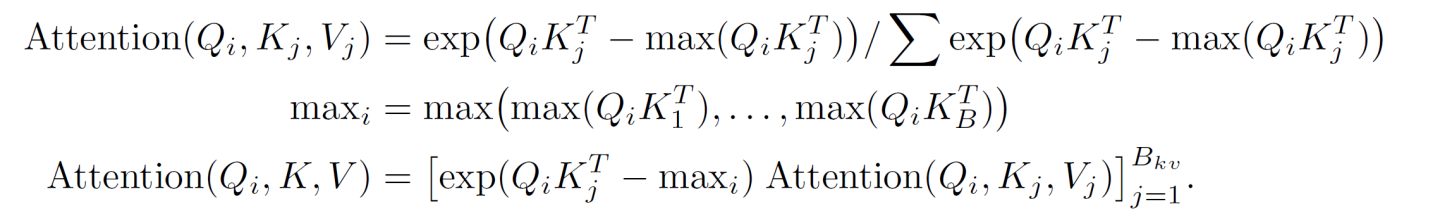

fa计算过程为

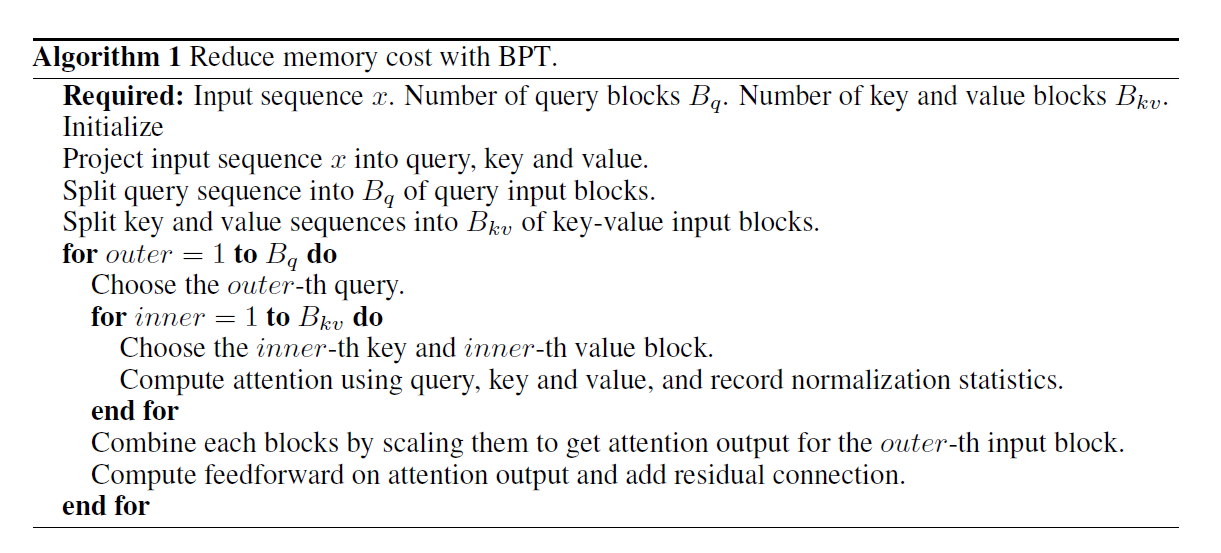

BPT的想法是fa中通过Qi计算得到的Oi可以直接和后续ffn进行融合，不用等fa完全计算完成，这样可以减少访存，并且减少激活值内存。伪代码如下
显存占用由8bsh降为2bsh，因此BPT认为可以将序列扩为原来的2-4倍。
RingAttention

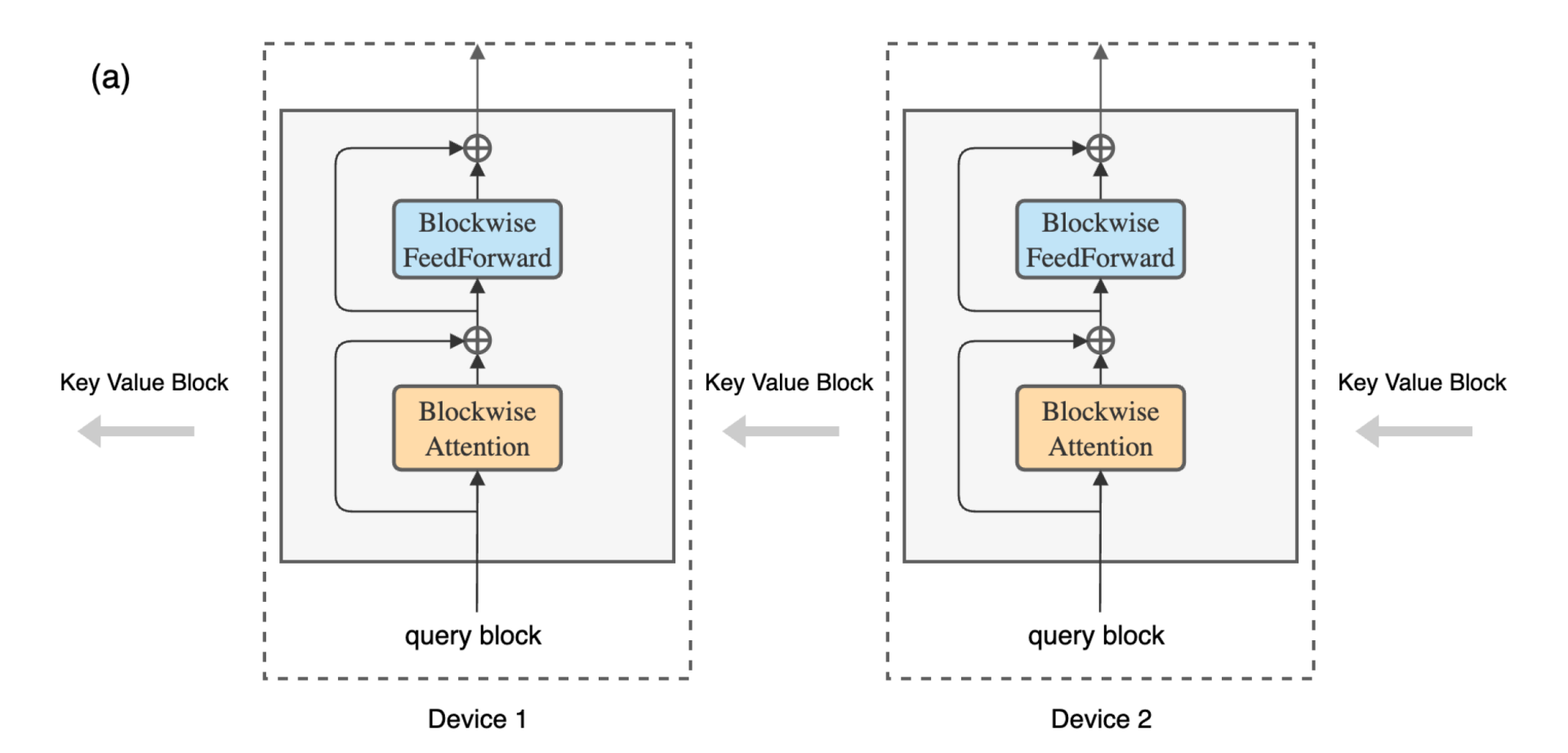

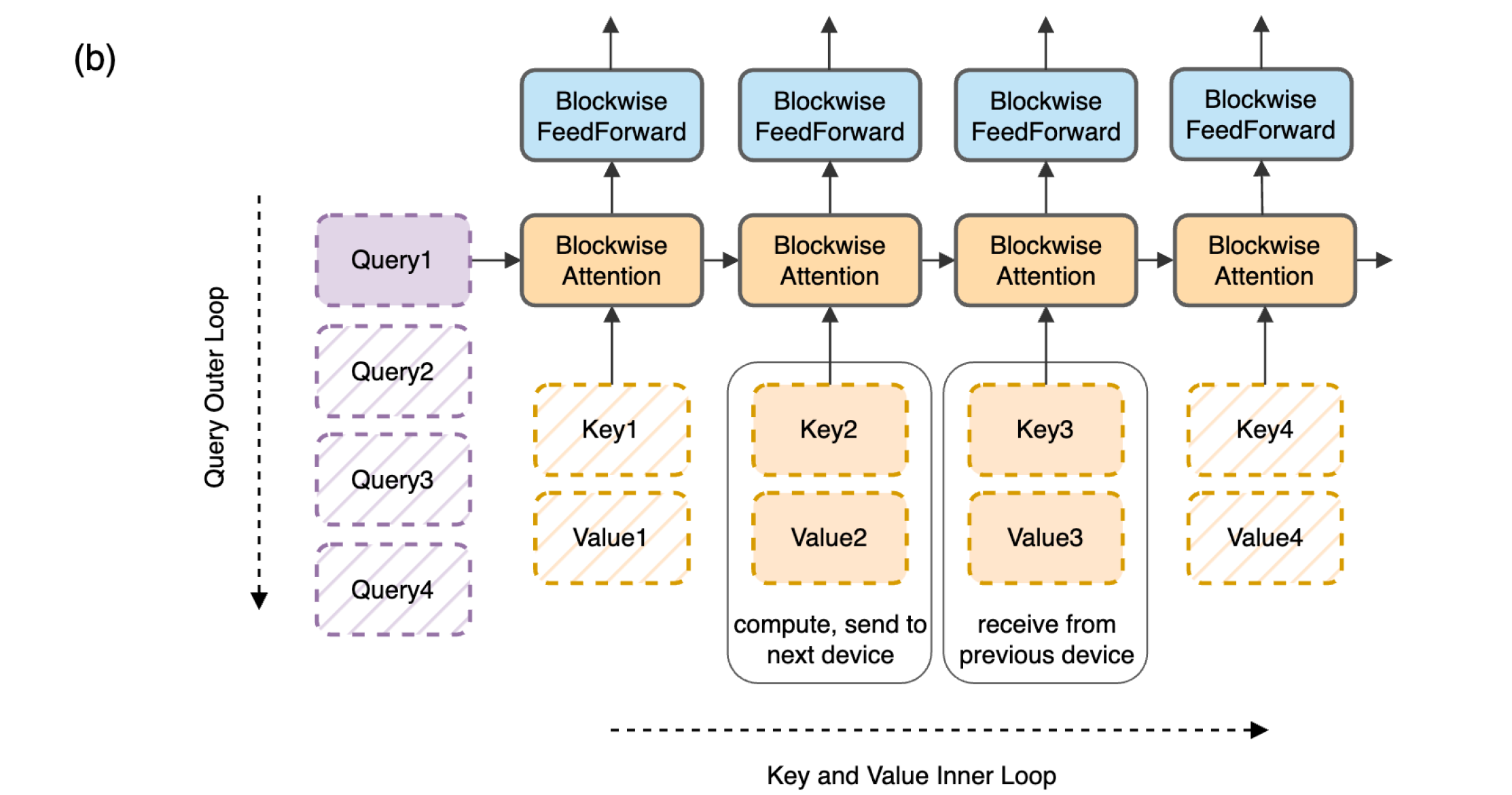

RingAttention有点像多卡版本的flash attention，如下图b所示，卡间在Q维度并发，即外层循环。

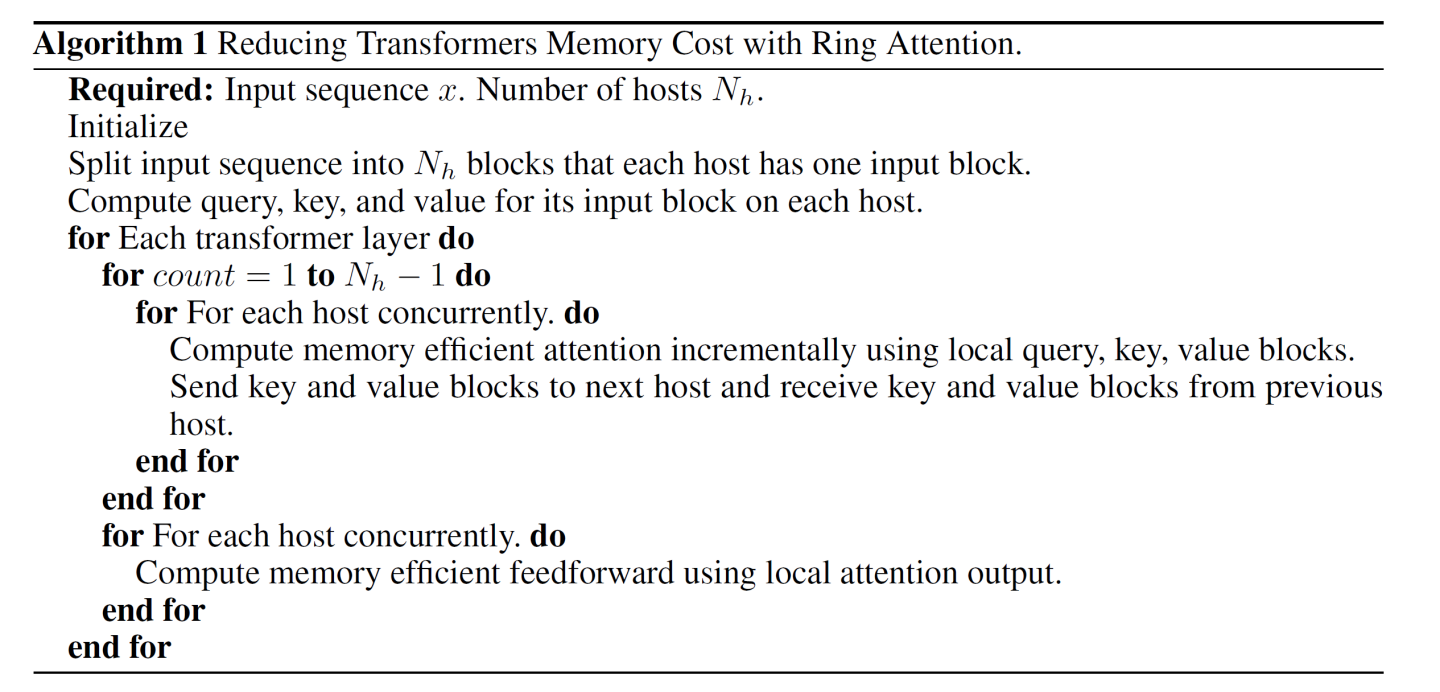

通过序列并行，每个卡保存原始Q的一个block Qi和对应的KVi，所有卡组成一个环，当rank[i]计算Qi的attention时，同时将自己的KV发送给rank[next]，并从rank[prev]获取KV，理想场景下KV的通信和单卡计算attention可以overlap。伪代码如下
因为每次计算的都是一个block的attention，因此每次计算得到的O block也需要类似flash attention的方法进行scale以得到最后的结果。
假设序列长度为N，所有head的hidden总和为d，P个GPU，那么通信量为N * d * (P - 1) / P。
DeepSpeed Ulysses
还是假设P个GPU，seq长度为N，总的hidden维度为d。

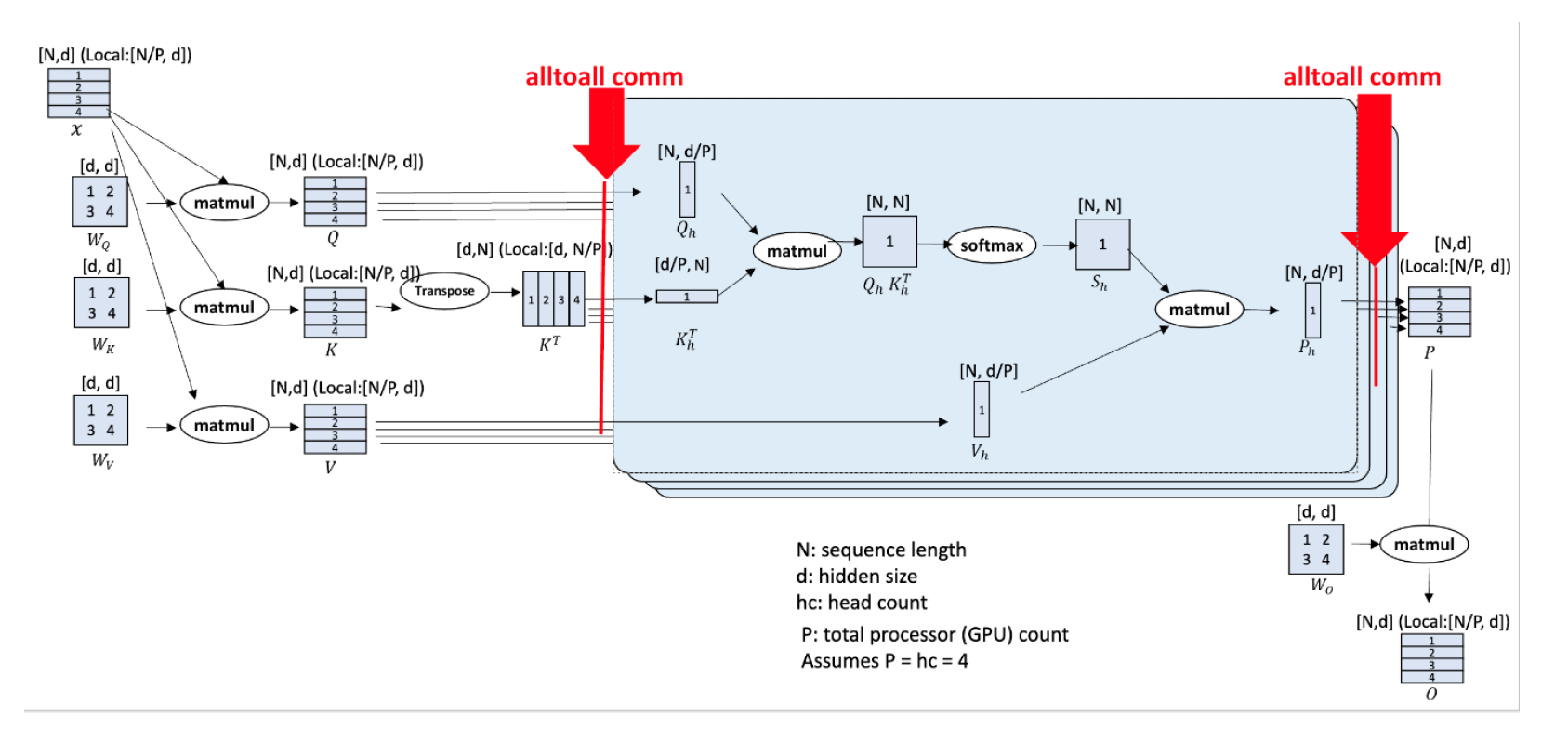

输入X的shape为[N, d]，按照序列并行切分到所有的GPU，一个GPU对应的X维度为[N / P, d]。ulysses不对模型做切分，每张卡保存所有完整模型，即Wq，Wk，Wv，维度均为[d, d]，因此每张卡可以独立计算得到QKV分块，shape均为[N / P, d]。然后开始对QKV分块分别执行all2all，此时每张卡维护的Q的shape为[N，d / P]，相当于一张卡维护了整个序列对于部分head的结果，因此Ulysses的缺点很明显，扩展性限制于head数，另外all2all多机的话会引入非同号网卡的通信。
all2all之后每张卡独立计算自己维护的QKV分块的fa结果P，最后通过一次all2all恢复为shape [N / P, d]。
对于通信量，正向反向一共需要8次all2all，单词通信量为(N * d) / P，另外这些all2all可以进行overlap。
Unified Sequence Parallelism（USP）
SP-Ulysess在attention的head维度切，并行度不能超过attention head数，尤其在GQA或者MQA场景，例如llama3-8B使用GQA，head数为8，因此sp degree最多为8。如果使用MQA，head数为1，那么将无法使用ulysses。
SP-Ring对Q进行切分，可能会导致切分过小导致计算效率低，即使通信和计算完美的overlap，可能整体耗时也是变长的，另外sp-ring还有负载均衡的问题。
因此作者提出usp，将ulysess和ring进行混合并行，是正交的两个维度。

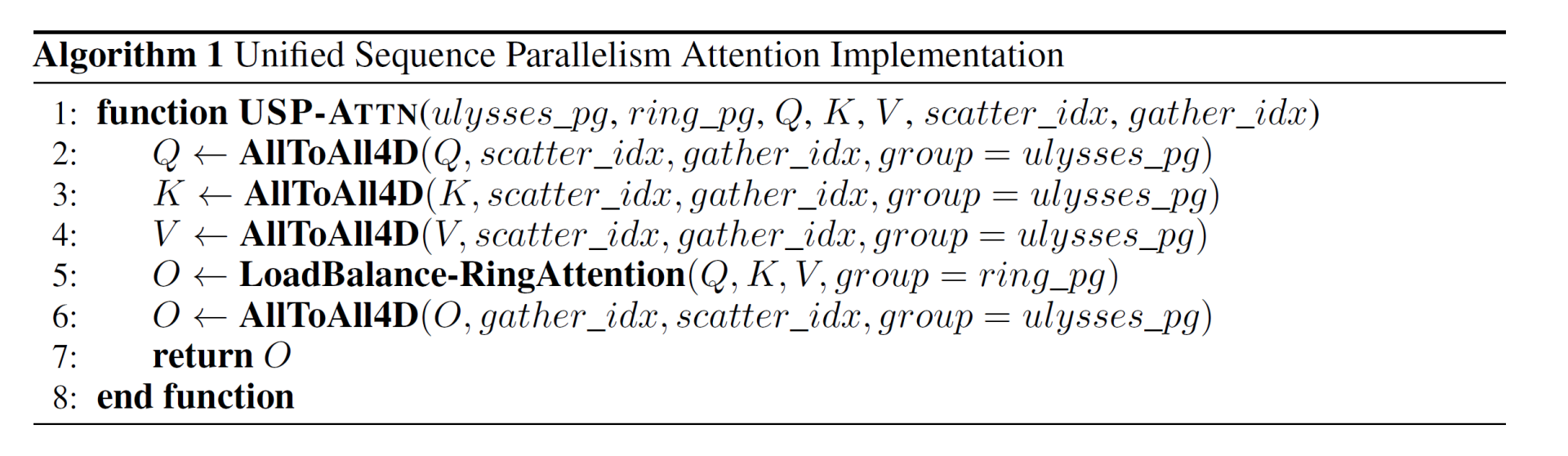

整体算法流程如下

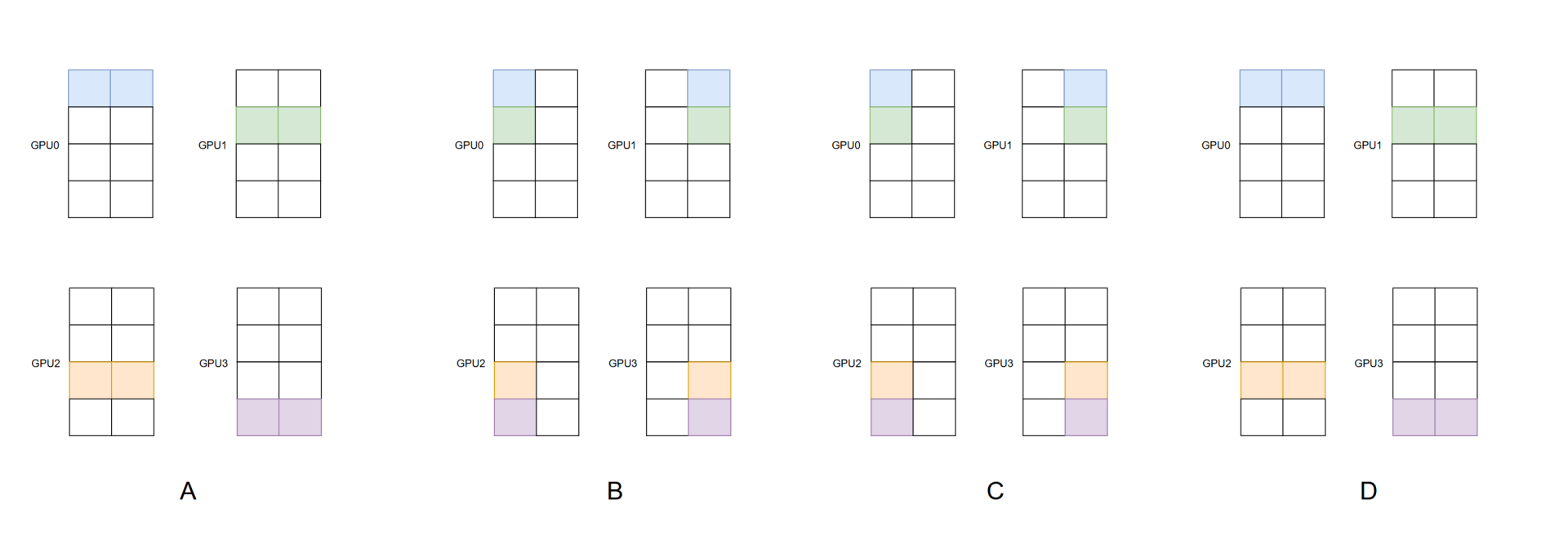

下图展示了算法过程，假设一共四张卡，4个Q block，两个head，图中一个正方形表示一个head的一个Q block，GPU0和GPU1组成SP-Ulysses，同理GPU2和GPU3。GPU0和GPU2组成SP-Ring，同理GPU1和GPU3。
初始状态为A，每个GPU拥有一个Q block的所有head。
如B所示，开始执行SP-Ulysses，通过对QKV block的all2all，每个GPU获取到SP-Ulysses组的所有token的一个head的数据。
如C所示，开始执行SP-Ring，通过环形通信，每个GPU计算得到两个Q block一个head的O block。
如D所示，最后执行对O block的all2all，每个GPU获取到一个block所有head的O。

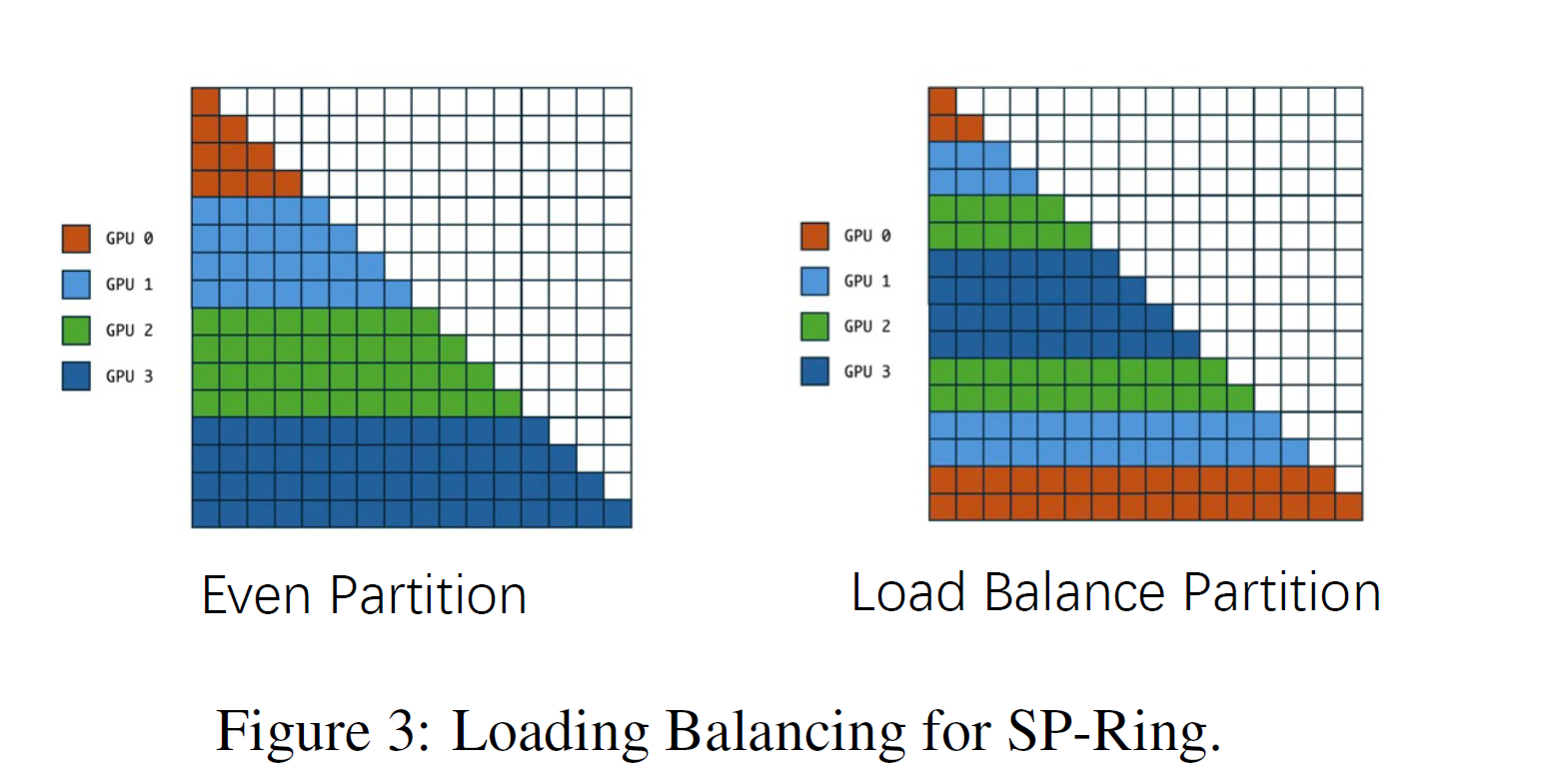

下图左侧的切分方式，比如GPU0，维护了Q[0 - 3]，那么对于KV[4]之后的不会再进行运算，这会导致负载不均衡，因此USP重新分配了Q block的分配方式，缓解这一问题。
MagiAttention
视频场景下transformer有如下问题
- seq会达到4M级别，现有CP方案会有规模限制，或者通信开销大，导致扩展性问题
- 复杂的mask导致现有算子无法高效处理
因此sandai提出了如下方案：
- Flex-Flash-Attn（FFA）
- Comp Load-Balance
- Zero-Redundant Comm
- Multi-Stage Overlap
Flex-Flash-Attn（FFA）

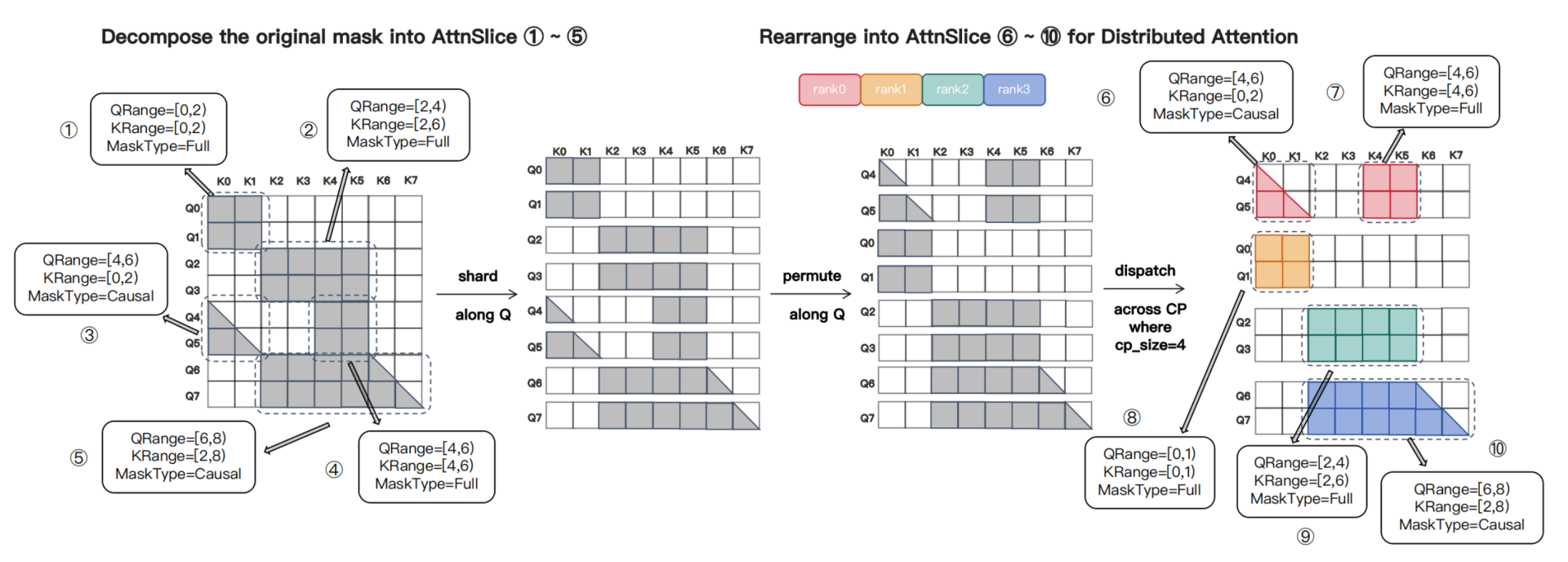

对于复杂mask的场景，原生fa支持有限，sandai的做法是将mask切分为（Qrange, Krange, MaskType）组成的AttnSlice，如下图所示
Comp Load-Balance
ringattention对于causal mask可以做到负载均衡，但是在复杂mask场景下，ringattention的切分策略会导致负载不均衡。
问题具体化为，n个Q chunk，分配给cp_size个桶，每个桶的chunk数相等（保证token粒度的平衡），最小化最大的桶的mask area。

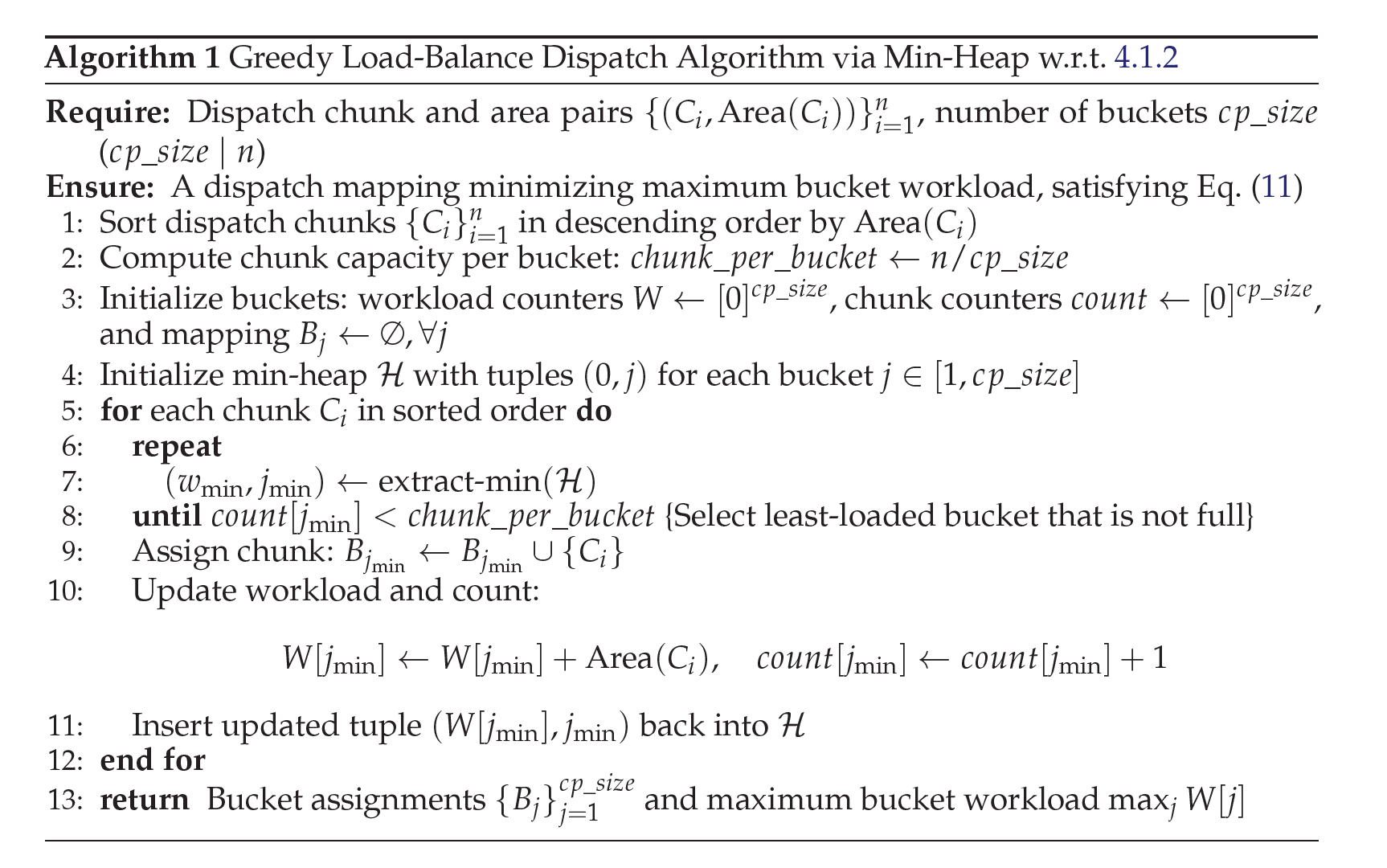

这个问题为NP-hard，sandai提供了一个贪心解法，如下，将chunk按照area排序，然后分配给优先队列中的桶。
Zero-Redundant Comm

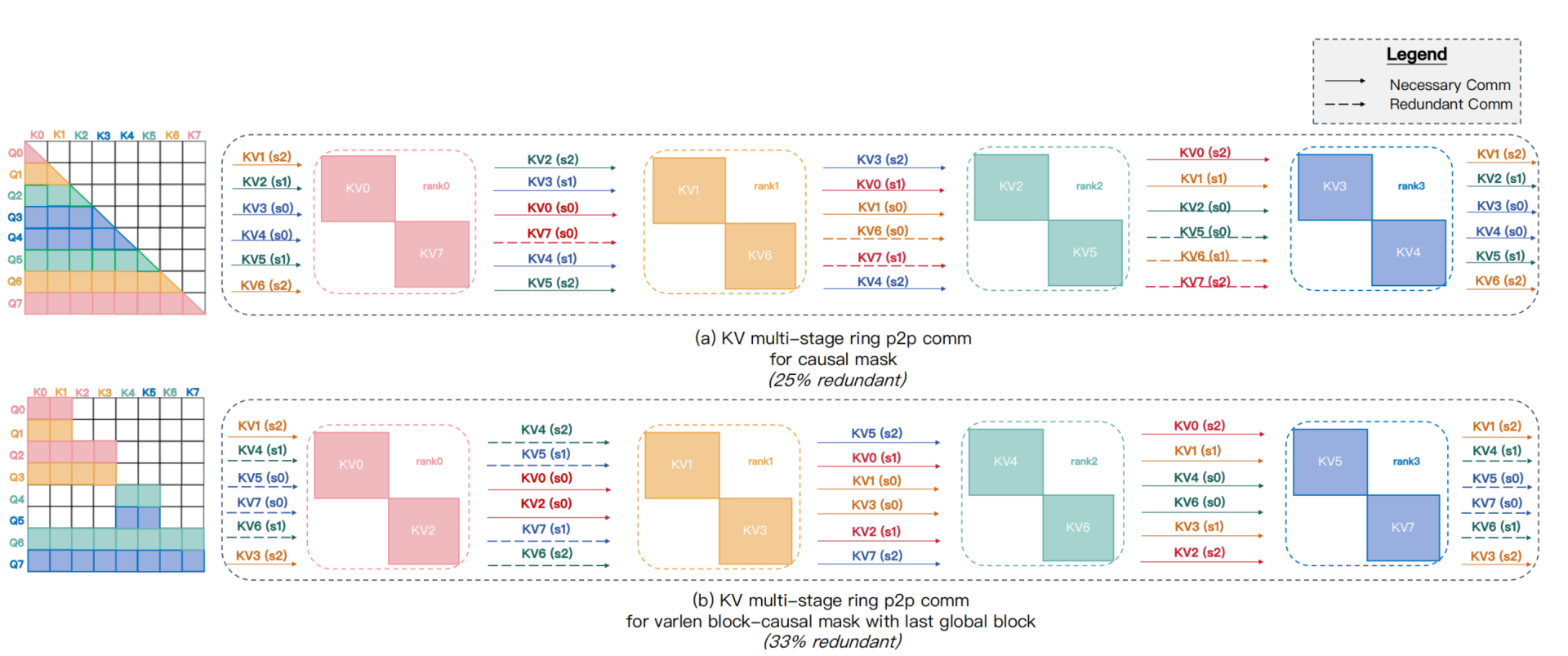

现有方案都是基于ring-attention，使用p2p原语进行通信，这会导致冗余通信，以causal mask为例会导致25%的冗余通信，如下图a所示，KV0被所有rank需要，因此他需要被广播到所有rank，反向时dKV0需要执行allreduce。但是对于KV7，是不需要任何通信的，但是在ring-attention中，还是被环形通信了一圈。进一步的，对于不规则的mask，会进一步加剧，如下图B，会导致33%的冗余通信。
为了解决这个问题，sandai基于nccl的all2allv设计了Group-Cast和Group-Reduce语义，还是对于上图causal mask的场景，只有Q6和Q7才需要rank2的KV5，因此rank2的KV5只需要通过Group-Cast广播到rank0和rank1。

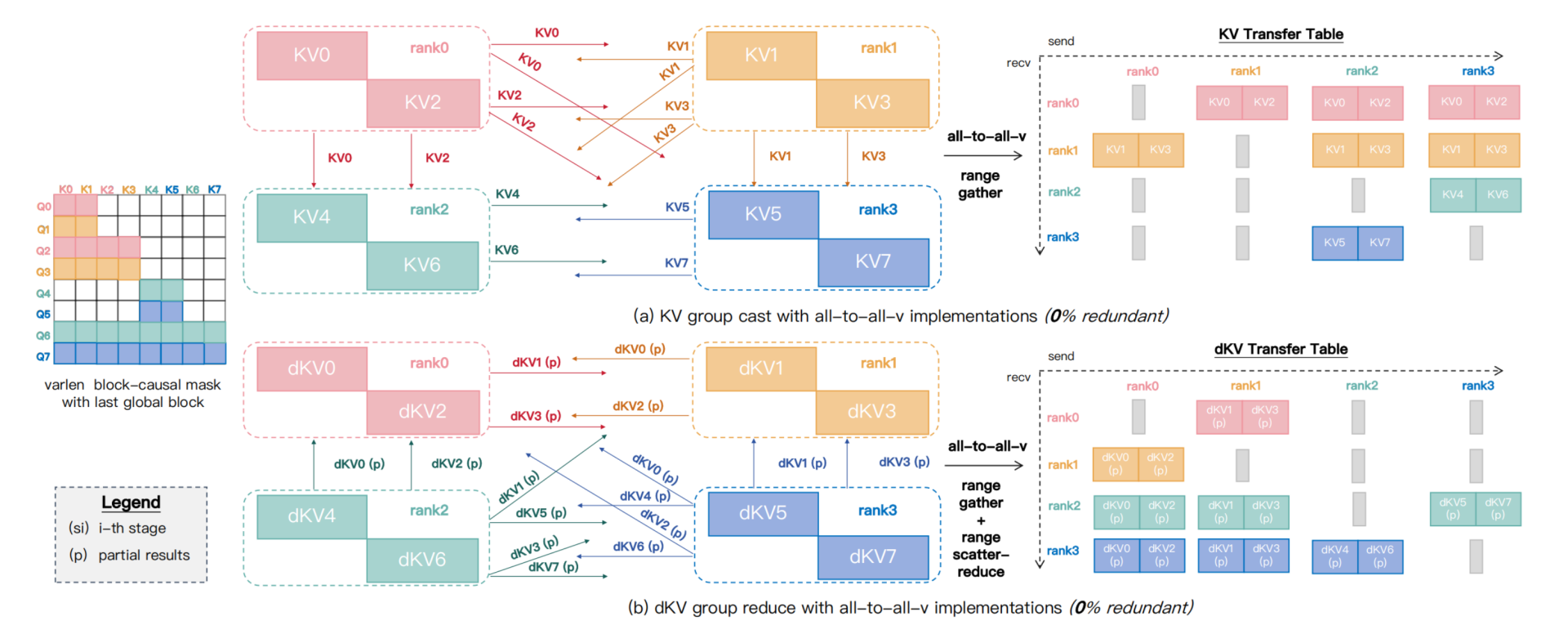

具体的，如下图所示，Group-Cast原语中会通过range gather构建一个KV transfer table，然后执行nccl all2all原语，反向同理，还是range gather构建KV transfer table，执行all2all之后通过range reduce对多个节点传输回来的数据进行求和（不过联想到DeepEP，这里的mask或者transfer table和EP的topk本质一样，因此也可以尝试使用DeepEP的方式进行优化，减少通信量，fuse reduce kernel）。
Multi-Stage Overlap

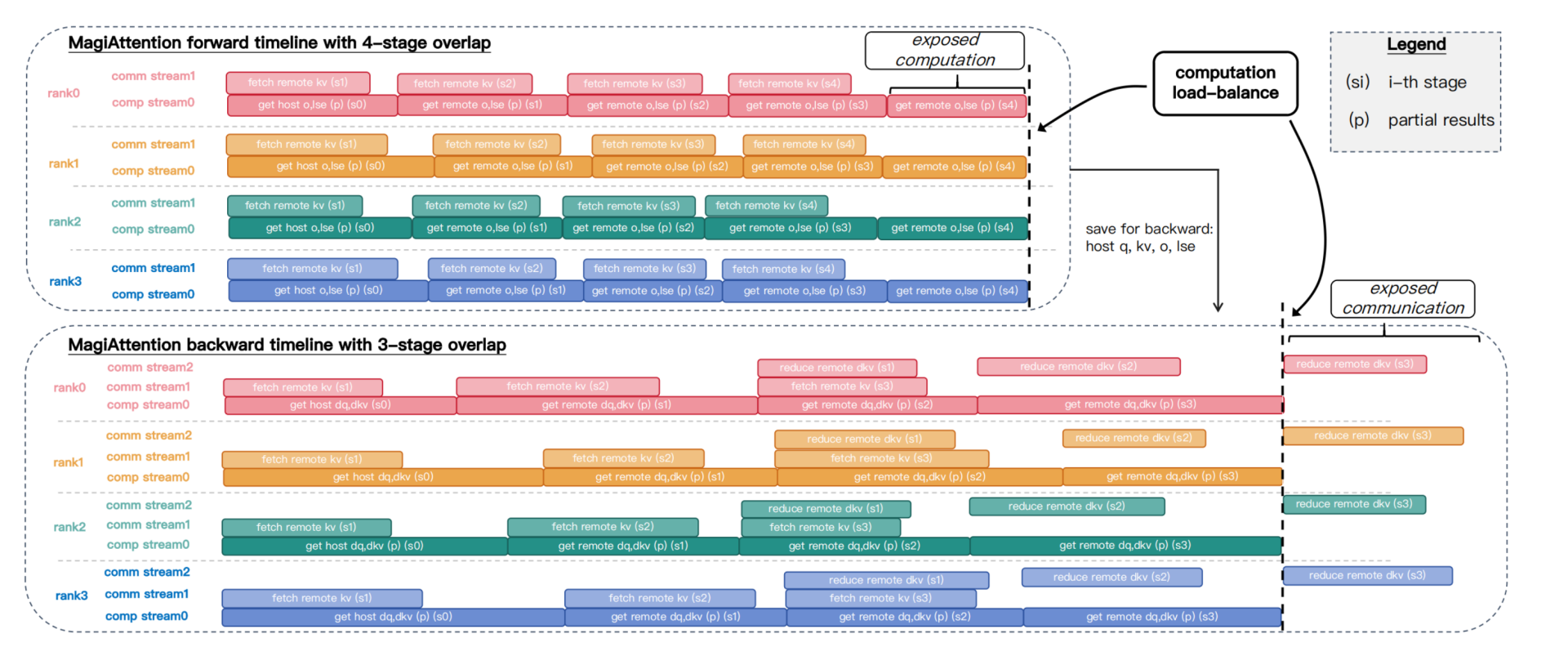

在零冗余的通信算子基础上，sandai设计了通信计算overlap的multi-stage方案，每个rank将remote KV/dKV分块为多个stage，如下图所示，前向为4-stage，反向为3-stage。
前向过程中首先launch一个Group-Cast kernel获取remote KV，然后launch FFA kernel计算attention。反向的时候需要三个stream，对next KV的预取的通信stream，计算dq，dkv的计算stream，还需要对上一个dkv进行reduce的stream。

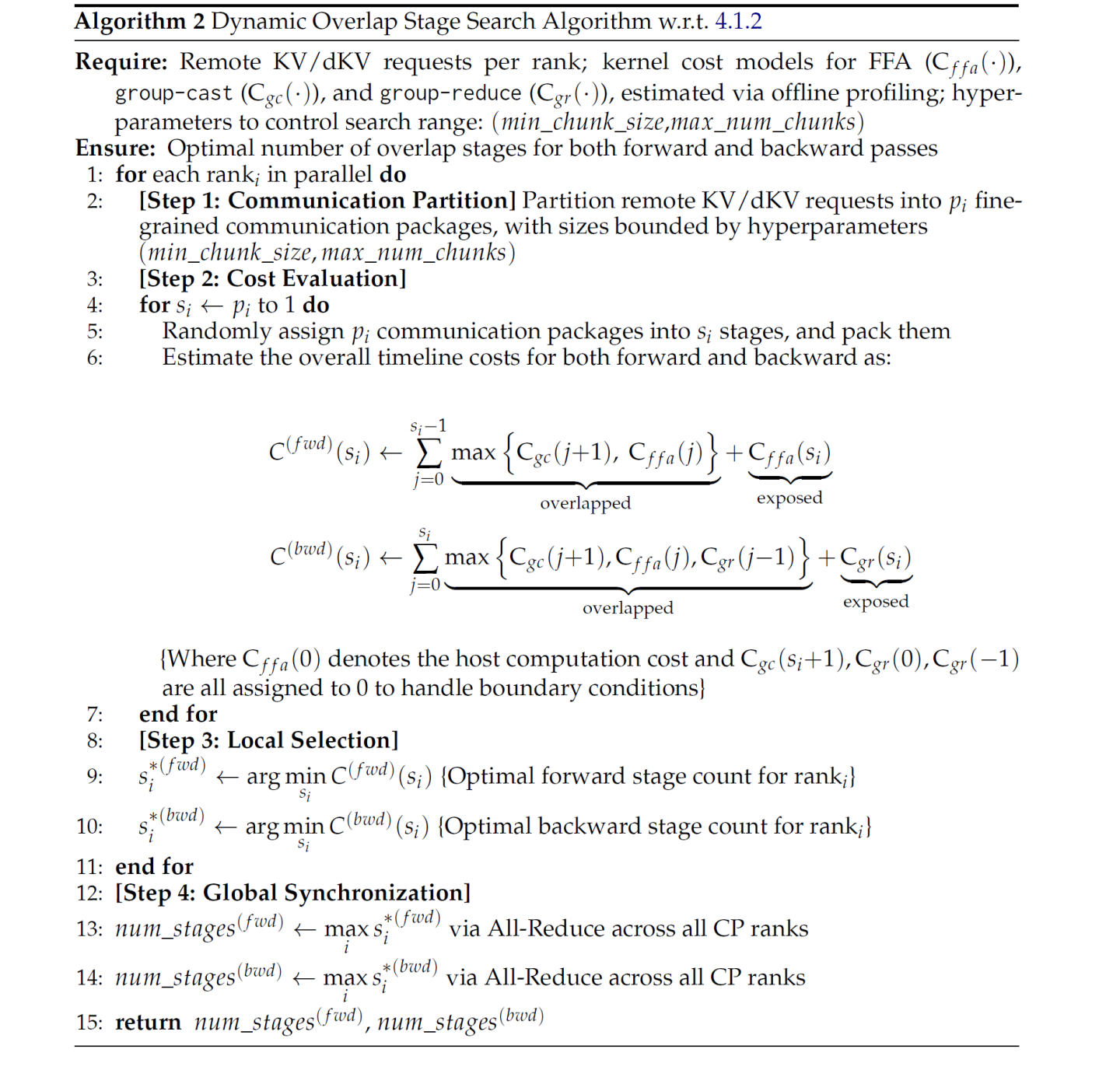

对于stage的选择，sandai也设计了一个搜索算法，假设离线已经知道了通信和计算的耗时，然后对remote KV/dKV进行切分为候选的stage集合比如为数组pi[]，pi[x]表示rank[i]的第x个候选stage，然后每个rank遍历各自的pi，通过离线的耗时计算每个候选stage的耗时，选择出最小的称为Si，然后选出全局最大的Si成为最后的stage。
