零知IDE——基于STM32F407VET6和ESP-01的SHT2X温湿度监测与云传输系统

lingzhilab2025-10-18 8:36

物联网场景中，温湿度实时监测与云端管理需求日益广泛，但传统方案常存硬件兼容差、传输不稳定、开发门槛高的问题。搭配SHT2X高精度温湿度传感器与ESP-01 WiFi模块，将数据上传至Thingspeak云平台，实现低成本、易开发、高可靠的温湿度监测方案

目录

一、硬件系统设计

[1.1 硬件清单](#1.1 硬件清单)

[1.2 接线方案](#1.2 接线方案)

[1.3 具体接线图](#1.3 具体接线图)

[1.4 连接实物图](#1.4 连接实物图)

二、代码架构部分

[2.1 初始化和数据读取](#2.1 初始化和数据读取)

[2.2 ESP-01初始化配置](#2.2 ESP-01初始化配置)

[2.3 数据上传功能](#2.3 数据上传功能)

[2.4 指令发送与响应检测](#2.4 指令发送与响应检测)

[2.5 完整代码](#2.5 完整代码)

三、项目结果演示

[3.1 ESP-01 AT配置步骤](#3.1 ESP-01 AT配置步骤)

[3.2 Thingspeak云平台配置](#3.2 Thingspeak云平台配置)

[3.3 SHT2X温湿度传感器操作流程](#3.3 SHT2X温湿度传感器操作流程)

[3.4 视频演示](#3.4 视频演示)

四、系统传感器工作原理

[4.1 SHT2X温湿度传感器工作原理](#4.1 SHT2X温湿度传感器工作原理)

[4.2 ESP-01 WIFI模块工作原理](#4.2 ESP-01 WIFI模块工作原理)

五、常见问题解答

Q1：ESP-01模块无法连接WiFi

Q2：SHT2X传感器读取数据失败

Q3：Thingspeak平台无法接收数据

（1）项目概述

本项目基于零知增强板（主控芯片STM32F407VET6），结合SHT2X高精度数字温湿度传感器和ESP-01 WIFI模块，实现了一套完整的物联网环境监测系统。系统能够实时采集环境温湿度数据，通过ESP-01模块将数据上传至Thingspeak云平台，实现数据的远程监控和可视化展示

（2）项目难点及解决方案

问题描述：ESP-01模块通过AT指令进行控制，容易出现响应超时或指令执行失败

**解决方案：**实现带超时机制的指令发送函数、添加指令重试和错误恢复逻辑、采用状态机模式管理连接流程

一、硬件系统设计

1.1 硬件清单

组件名称 型号/规格 数量 备注
主控板 零知增强板(STM32F407VET6) 1 STM32F407VET6主控芯片
温湿度传感器 SHT2X 1 I2C接口，3.3V供电
WiFi模块 ESP-01 1 ESP8266核心，支持AT指令
连接线 杜邦线 若干 建议使用不同颜色

1.2 接线方案

零知增强板引脚 连接组件 引脚功能
3.3V SHT2X VCC 电源正极
GND SHT2X GND 电源地
20/SDA SHT2X SDA I2C数据线
21/SCL SHT2X SCL I2C时钟线
3.3V ESP-01 VCC 电源正极
GND ESP-01 GND 电源地
7 ESP-01 TX 软件串口RX
6 ESP-01 RX 软件串口TX
3.3V ESP-01 CH_PD 使能引脚

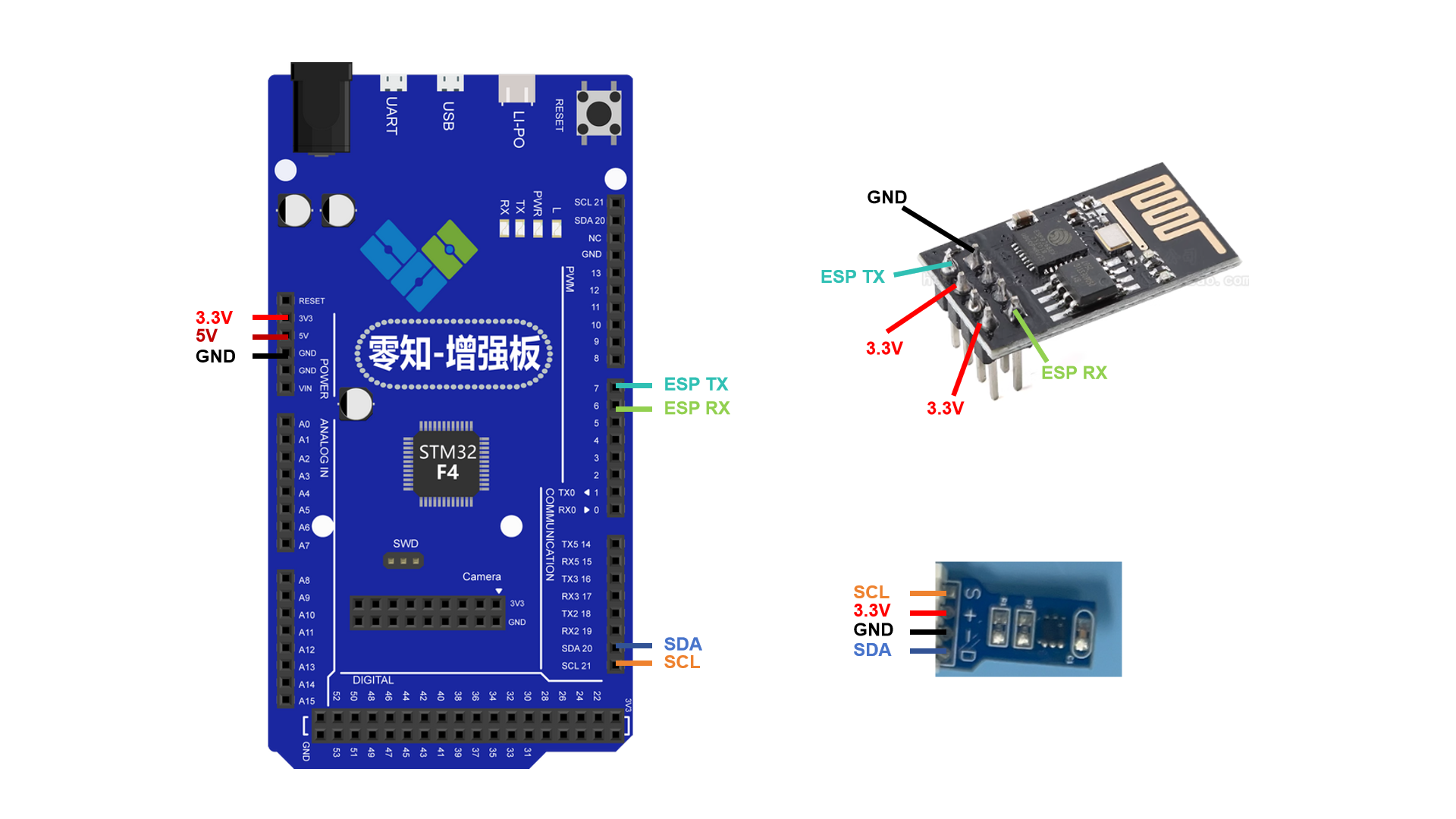

1.3 具体接线图

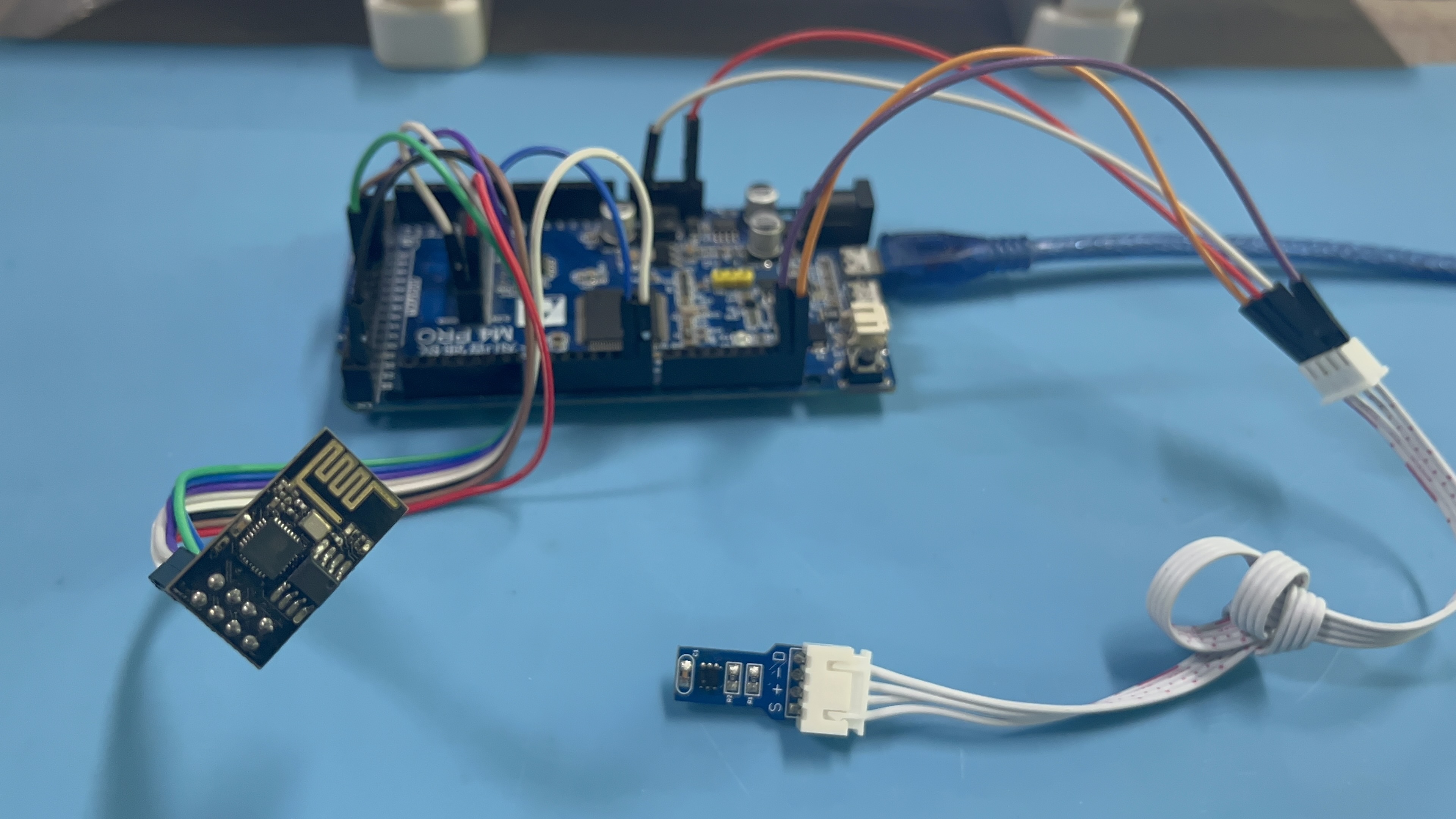

1.4 连接实物图

二、代码架构部分

2.1 初始化和数据读取

cpp 复制代码
#include "Wire.h"
#include "SHT2x.h"
#include "SoftwareSerial.h"

// SHT2x传感器初始化
SHT2x sht;

// ESP-01软件串口初始化
SoftwareSerial esp01(6, 7); // RX, TX

// Thingspeak配置
const char* SSID = "Your_WiFi_SSID";
const char* PASSWORD = "Your_WiFi_Password";
const char* API_KEY = "Your_Thingspeak_API_Key";

// 定时上传变量
unsigned long previousMillis = 0;
const long interval = 30000; // 上传间隔30秒

void loop() {
  // 读取传感器数据
  sht.read();
  float temperature = sht.getTemperature();
  float humidity = sht.getHumidity();

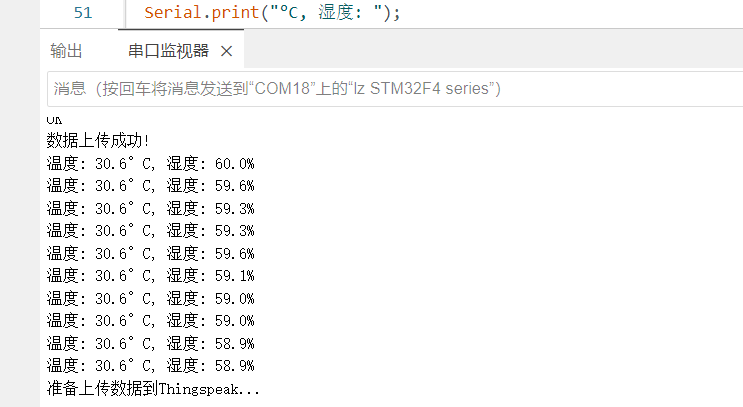

  // 串口显示数据
  Serial.print("温度: ");
  Serial.print(temperature, 1);
  Serial.print("°C, 湿度: ");
  Serial.print(humidity, 1);
  Serial.println("%");
}

SoftwareSerial esp01(6, 7)：创建软件串口对象，Pin6为RX，Pin7为TX

2.2 ESP-01初始化配置

cpp 复制代码
void setupESP01() {
  Serial.println("初始化ESP-01...");

  // 重置ESP-01
  sendCommand("AT+RST", "Ready", 5000);
  delay(2000);

  // 设置Station模式
  if (!sendCommand("AT+CWMODE=1", "OK", 3000)) {
    Serial.println("设置模式失败");
    return;
  }

  // 连接WiFi
  String connectCmd = "AT+CWJAP=\"" + String(SSID) + "\",\"" + String(PASSWORD) + "\"";
  if (!sendCommand(connectCmd.c_str(), "GOT IP", 10000)) {
    Serial.println("WiFi连接失败");
    return;
  }
}

AT+CWMODE=1：设置为Station模式（作为WiFi客户端）

2.3 数据上传功能

cpp 复制代码
bool uploadToThingspeak(float temp, float humidity) {
  // 建立TCP连接
  if (!sendCommand("AT+CIPSTART=\"TCP\",\"api.thingspeak.com\",80", "CONNECT", 10000)) {
    Serial.println("TCP连接失败");
    return false;
  }

  // 构建HTTP GET请求
  String getRequest = "GET /update?api_key=" + String(API_KEY) +
                     "&field1=" + String(temp, 1) +
                     "&field2=" + String(humidity, 1) +
                     " HTTP/1.1\r\nHost: api.thingspeak.com\r\n\r\n";

  // 发送数据
  String sendCmd = "AT+CIPSEND=" + String(getRequest.length());
  if (!sendCommand(sendCmd.c_str(), ">", 5000)) {
    Serial.println("准备发送失败");
    sendCommand("AT+CIPCLOSE", "OK", 3000);
    return false;
  }

  // 发送HTTP请求
  if (!sendCommand(getRequest.c_str(), "CLOSED", 10000)) {
    Serial.println("等待响应超时，但数据可能已发送");
  }

  // 关闭连接
  sendCommand("AT+CIPCLOSE", "OK", 3000);
  return true;
}

Thingspeak API进行HTTP GET请求：传入field1和field2数据字段

2.4 指令发送与响应检测

cpp 复制代码
bool sendCommand(const char* command, const char* expectedResponse, unsigned int timeout) {
  Serial.print("发送: ");
  Serial.println(command);

  esp01.println(command);

  unsigned long startTime = millis();
  String response = "";

  while (millis() - startTime < timeout) {
    if (esp01.available()) {
      char c = esp01.read();
      response += c;
      Serial.write(c);

      if (response.indexOf(expectedResponse) != -1) {
        Serial.println();
        return true;
      }
    }
  }

  Serial.println();
  Serial.print("超时，未收到预期响应: ");
  Serial.println(expectedResponse);
  return false;
}

每个AT指令设置独立的超时时间、实时监控串口接收数据并匹配预期响应

2.5 完整代码

cpp 复制代码
#include "Wire.h"
#include "SHT2x.h"
#include "SoftwareSerial.h"

// SHT2x传感器
SHT2x sht;

// ESP-01软件串口
SoftwareSerial esp01(7, 6); // RX, TX

// Thingspeak配置
const char* SSID = "zaixinjian";        // 替换为您的WiFi名称
const char* PASSWORD = "2020zaixinjian"; // 替换为您的WiFi密码
const char* API_KEY = "ZZSS7WI0AHOOP8H6"; // 替换为您的Thingspeak API Key

// 定时变量
unsigned long previousMillis = 0;
const long interval = 30000; // 30秒上传一次

void setup() {
  Serial.begin(115200);
  esp01.begin(115200);

  Serial.println();
  Serial.println("SHT2x + ESP-01 Thingspeak Demo");
  Serial.print("SHT2x_LIB_VERSION: ");
  Serial.println(SHT2x_LIB_VERSION);

  // 初始化I2C和传感器
  Wire.begin();
  if (!sht.begin()) {
    Serial.println("SHT2x传感器初始化失败!");
    while(1);
  }

  Serial.println("SHT2x传感器初始化成功");

  // 初始化ESP-01
  setupESP01();
}

void loop() {
  // 读取传感器数据
  sht.read();
  float temperature = sht.getTemperature();
  float humidity = sht.getHumidity();

  // 串口显示数据
  Serial.print("温度: ");
  Serial.print(temperature, 1);
  Serial.print("°C, 湿度: ");
  Serial.print(humidity, 1);
  Serial.println("%");

  // 定时上传到Thingspeak
  unsigned long currentMillis = millis();
  if (currentMillis - previousMillis >= interval) {
    previousMillis = currentMillis;

    if (uploadToThingspeak(temperature, humidity)) {
      Serial.println("数据上传成功!");
    } else {
      Serial.println("数据上传失败!");
    }
  }

  delay(2000); // 2秒读取一次
}

void setupESP01() {
  Serial.println("初始化ESP-01...");

  // 重置ESP-01
  sendCommand("AT+RST", "Ready", 5000);
  delay(2000);

  // 设置模式
  if (!sendCommand("AT+CWMODE=1", "OK", 3000)) {
    Serial.println("设置模式失败");
    return;
  }

  // 连接WiFi
  String connectCmd = "AT+CWJAP=\"" + String(SSID) + "\",\"" + String(PASSWORD) + "\"";
  if (!sendCommand(connectCmd.c_str(), "GOT IP", 10000)) {
    Serial.println("WiFi连接失败");
    return;
  }

  Serial.println("ESP-01初始化完成");
}

bool uploadToThingspeak(float temp, float humidity) {
  Serial.println("准备上传数据到Thingspeak...");

  // 建立TCP连接
  if (!sendCommand("AT+CIPSTART=\"TCP\",\"api.thingspeak.com\",80", "CONNECT", 10000)) {
    Serial.println("TCP连接失败");
    return false;
  }

  // 构建HTTP GET请求
  String getRequest = "GET /update?api_key=" + String(API_KEY) +
                     "&field1=" + String(temp, 1) +
                     "&field2=" + String(humidity, 1) +
                     " HTTP/1.1\r\nHost: api.thingspeak.com\r\n\r\n";

  // 发送数据长度
  String sendCmd = "AT+CIPSEND=" + String(getRequest.length());
  if (!sendCommand(sendCmd.c_str(), ">", 5000)) {
    Serial.println("准备发送失败");
    sendCommand("AT+CIPCLOSE", "OK", 3000);
    return false;
  }

  // 发送数据
  if (!sendCommand(getRequest.c_str(), "CLOSED", 10000)) {
    // 即使没有收到CLOSED，也可能上传成功
    Serial.println("等待响应超时，但数据可能已发送");
  }

  // 关闭连接
  sendCommand("AT+CIPCLOSE", "OK", 3000);
  return true;
}

bool sendCommand(const char* command, const char* expectedResponse, unsigned int timeout) {
  Serial.print("发送: ");
  Serial.println(command);

  esp01.println(command);

  unsigned long startTime = millis();
  String response = "";

  while (millis() - startTime < timeout) {
    if (esp01.available()) {
      char c = esp01.read();
      response += c;
      Serial.write(c); // 在串口监视器显示响应

      if (response.indexOf(expectedResponse) != -1) {
        Serial.println();
        return true;
      }
    }
  }

  Serial.println();
  Serial.print("超时，未收到预期响应: ");
  Serial.println(expectedResponse);
  return false;
}

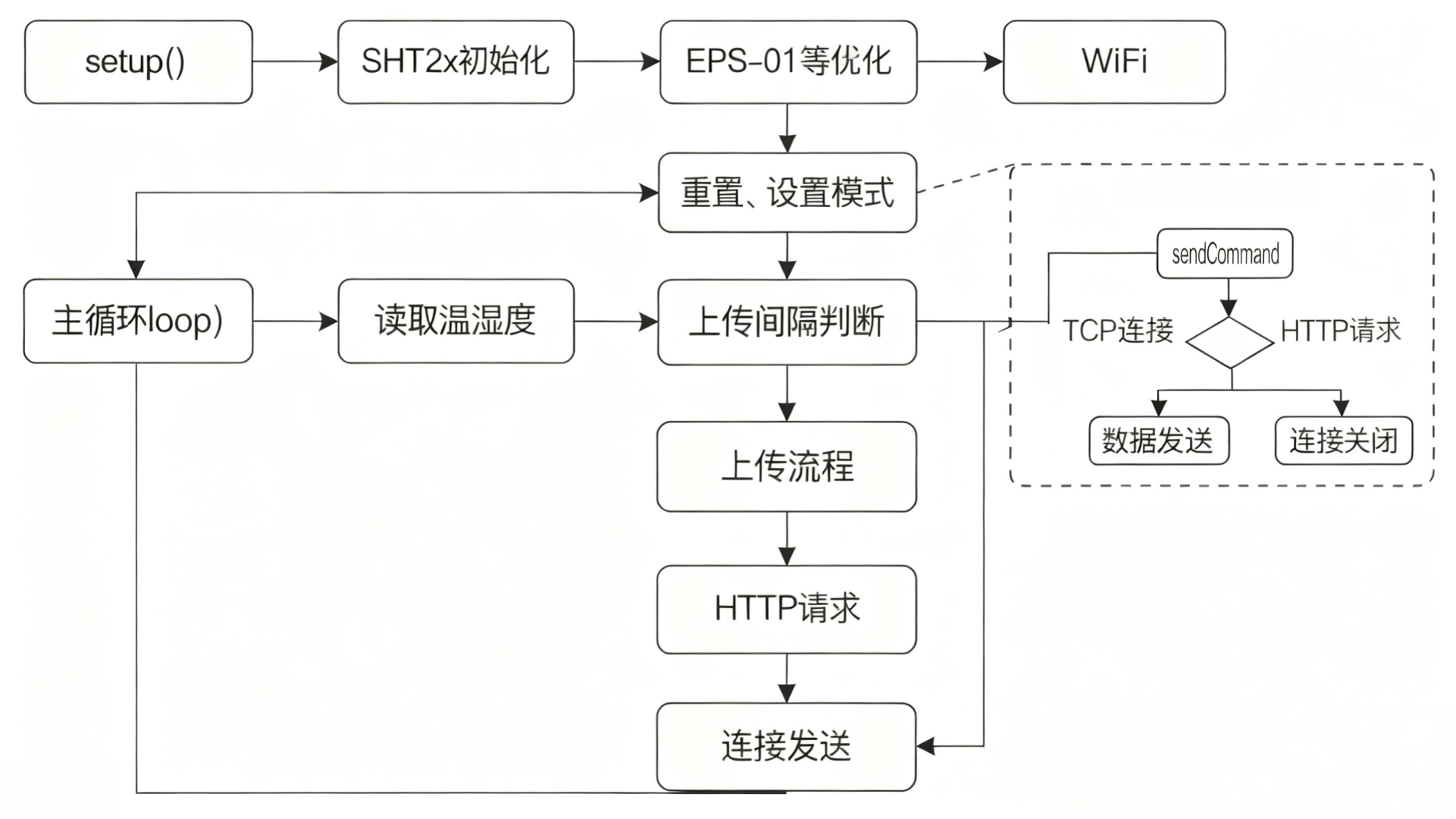

系统工作流程图

三、项目结果演示

3.1 ESP-01 AT配置步骤

（1）模块检测

通过串口发送AT指令，检查模块响应

（2）WIFI模式设置

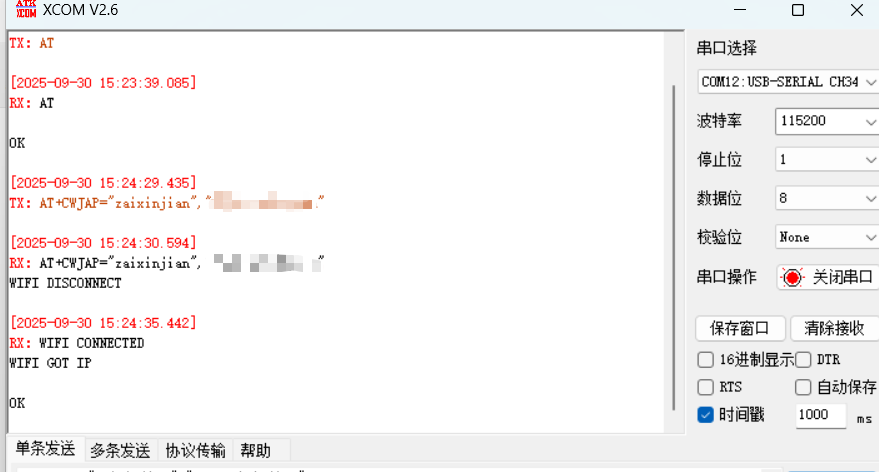

打开串口助手查看AT指令操作的对应结果

（3）连接WiFi网络

发送AT+CWJAP="SSID","PASSWORD"连接路由器

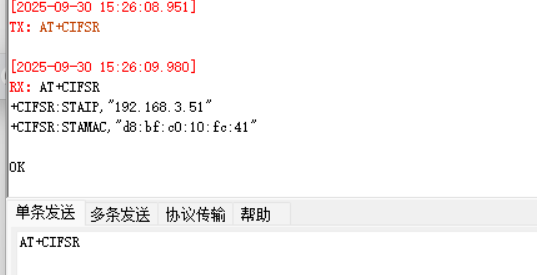

显示连接到的局域网IP地址表示WIFI连接成功

（4）串口打印连接状态

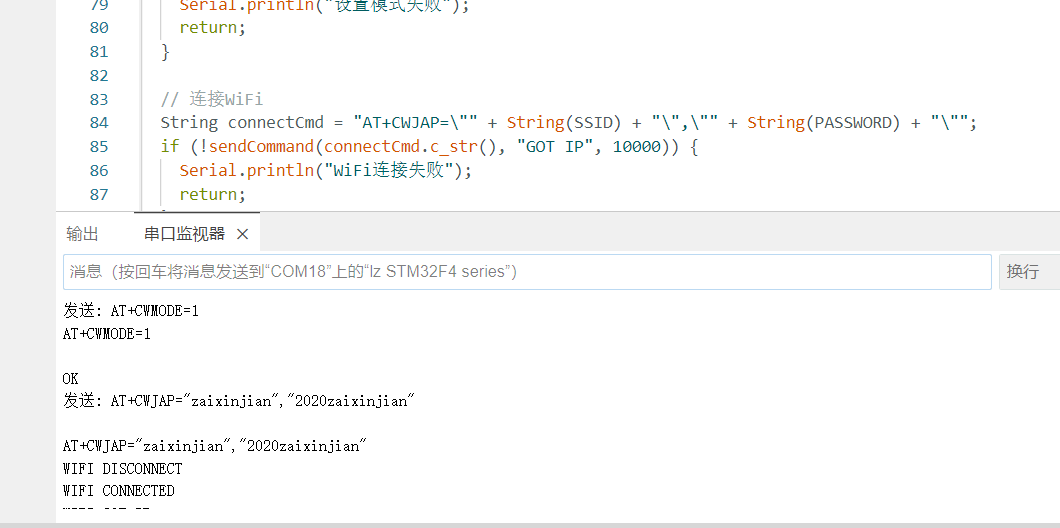

设置Station模式并连接到WIFI网络

3.2 Thingspeak云平台配置

（1）账户注册与登录

访问Thingspeak官网注册免费账户、完成邮箱验证

访问ThingSpeak官网：https://thingspeak.mathworks.com/

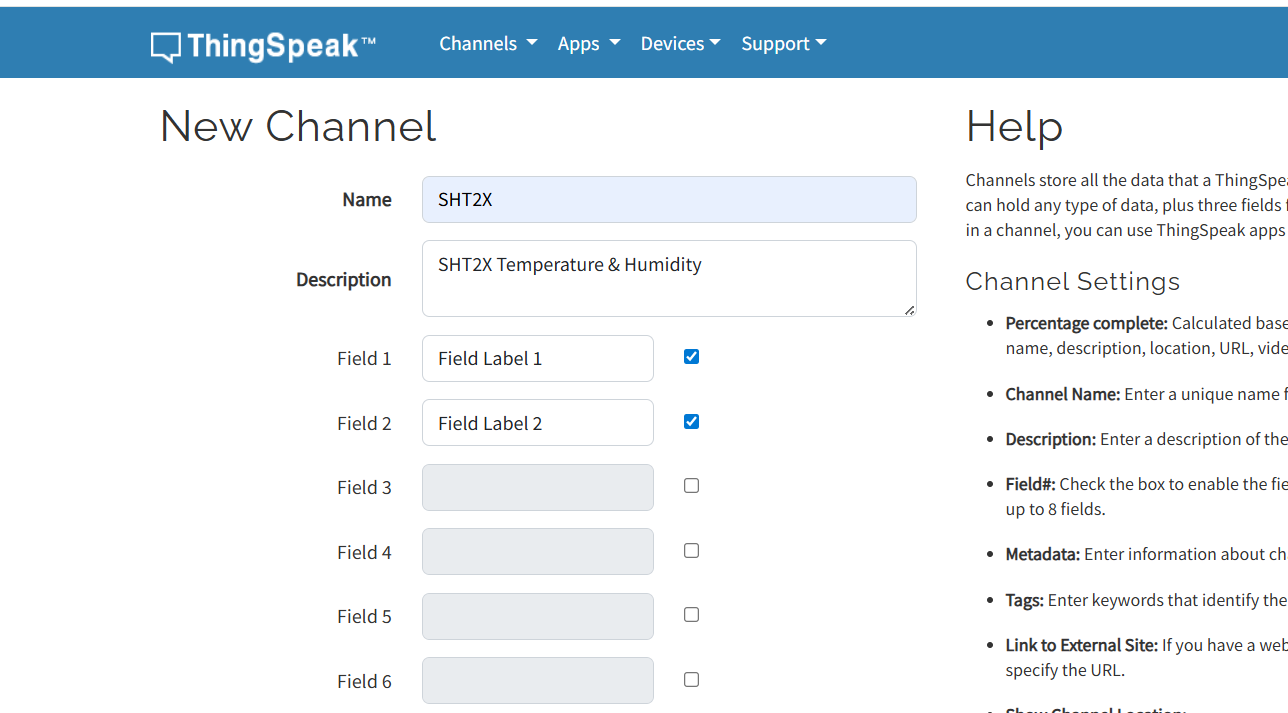

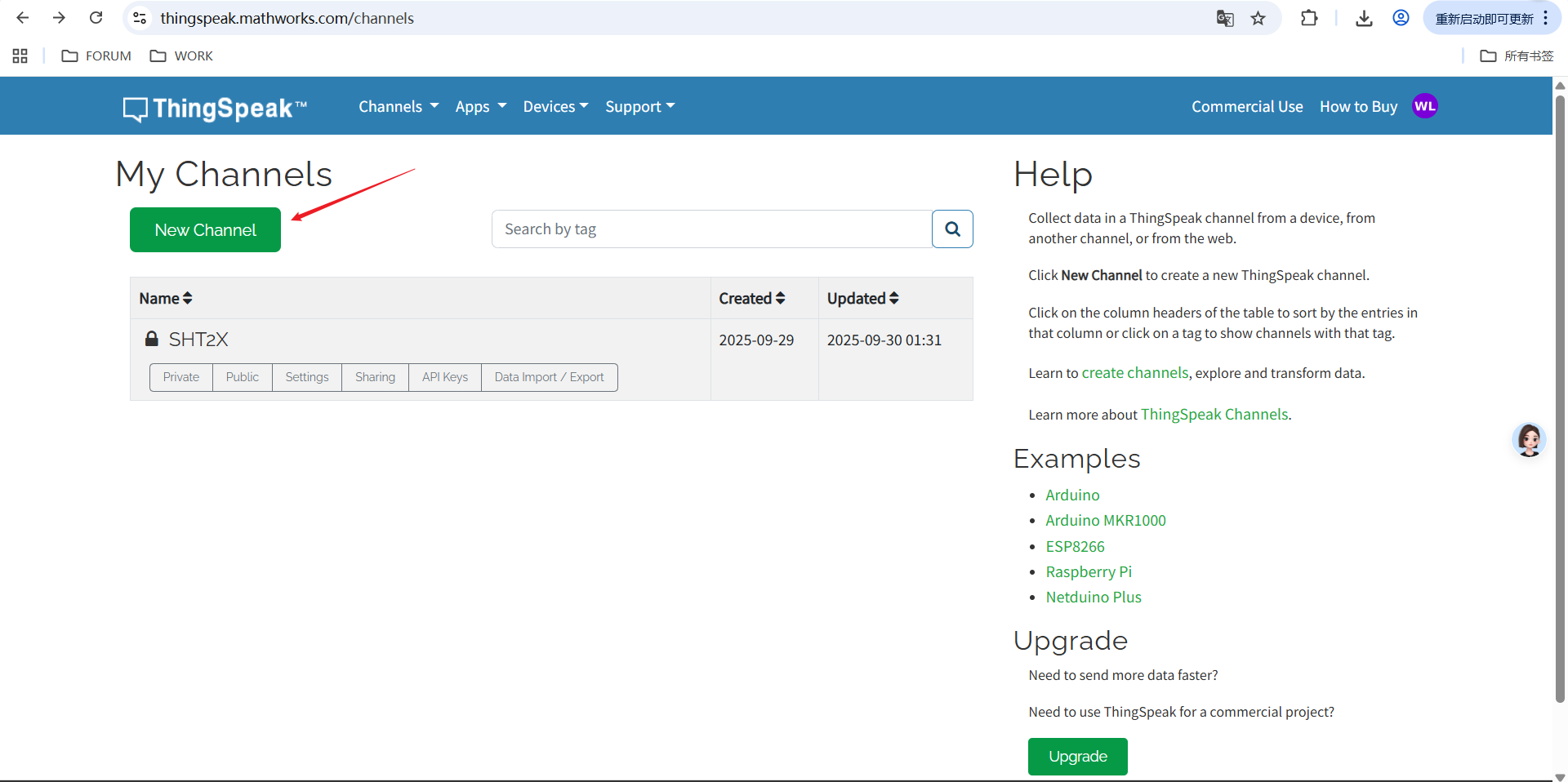

（2）创建新Channel

点击"New Channel"按钮、设置Channel名称和描述、创建Field 1（温度）和Field 2（湿度）

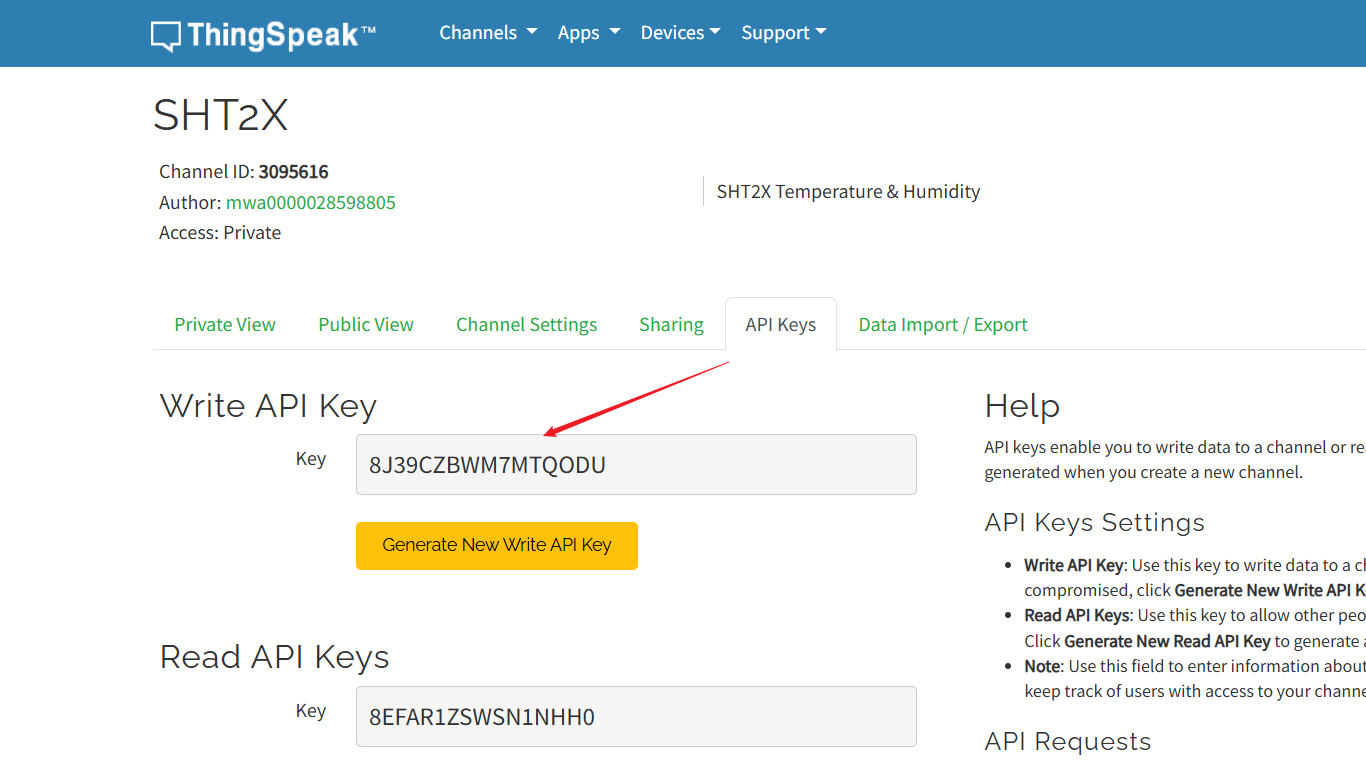

（3）获取API密钥

进入"API Keys"标签页、记录"Write API Key"

将密钥填入代码的API_KEY变量

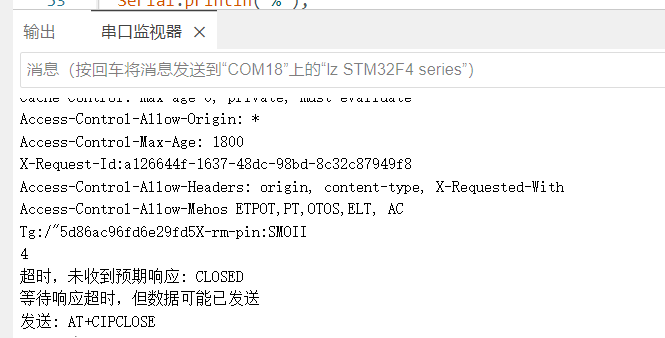

（4）系统发送HTTP请求

发送: GET /update?api_key=8J39CZBWM7MTQODU&field1=31.2&field2=62.0 HTTP/1.1 Host: api.thingspeak.com

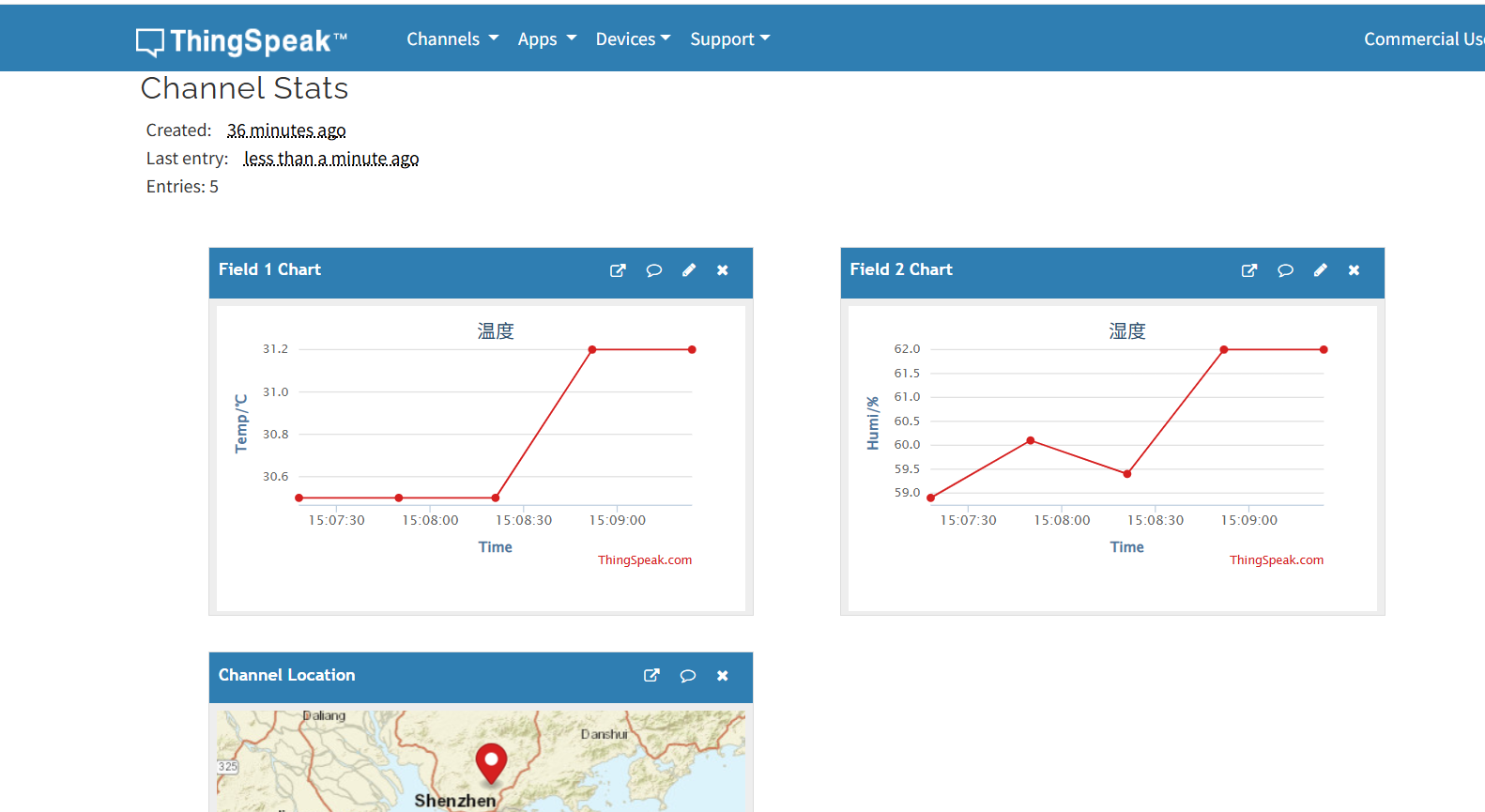

（5）上传温湿度数据

打开ThingSpeak云平台，将手放到SHT2X温湿度传感器上观察数据波形变化

3.3 SHT2X温湿度传感器操作流程

（1）传感器初始化

发送测量指令（0xF3为温度，0xF5为湿度）

cpp 复制代码
bool SHT2x::requestTemperature()
{
  if (! writeCmd(SHT2x_GET_TEMPERATURE_NO_HOLD))
  {
    _requestType = SHT2x_REQ_FAIL;
    return false;  //  error is registered in writeCmd()
  }
  _lastRequest = millis();
  _requestType = SHT2x_REQ_TEMPERATURE;
  return true;
}


bool SHT2x::requestHumidity()
{
  if (! writeCmd(SHT2x_GET_HUMIDITY_NO_HOLD))
  {
    _requestType = SHT2x_REQ_FAIL;
    return false;
  }
  _lastRequest = millis();
  _requestType = SHT2x_REQ_HUMIDITY;
  return true;
}

等待测量完成（典型时间12-15ms）、读取测量结果并计算实际值

（2）数据精度控制

SHT2X支持可配置的分辨率，默认分辨率：湿度12位，温度14位

cpp 复制代码
bool SHT2x::setResolution(uint8_t res)
{
  if (res > 3) return false;

  uint8_t userReg = 0x00;
  writeCmd(SHT2x_READ_USER_REGISTER);
  if (readBytes(1, (uint8_t *) &userReg, 5) == false)
  {
    _error = SHT2x_ERR_READBYTES;
    return false;
  }

  //  clear old resolution and set new
  userReg &= ~SHT2x_USRREG_RESOLUTION;
  //  resolution is bit 7 and bit 0.
  userReg |= ((res & 0x02) << 6);
  userReg |= (res & 0x01);

  if (writeCmd(SHT2x_WRITE_USER_REGISTER, userReg) == false)
  {
    _error = SHT2x_ERR_RESOLUTION;
    return false;
  }
  _resolution = res;
  return true;
}

通过指令调整精度和功耗

（3）温湿度数据上传

3.4 视频演示

基于STM32F407VET6的物联网温湿度监测系统

SHT2X传感器采集环境温湿度数据，到ESP-01模块连接WiFi网络并将数据成功上传至Thingspeak云平台

四、系统传感器工作原理

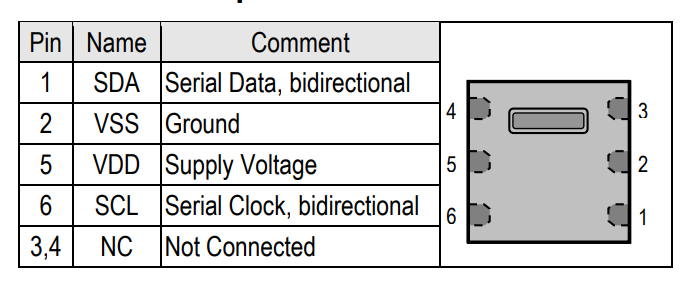

4.1 SHT2X温湿度传感器工作原理

SHT2x 系列传感器包含一个电容式湿度传感器、一个带隙温度传感器以及专用的模拟和数字集成电路

SHT2x 温湿度传感器的供电范围为 2.1-3.6V，推荐电压为 3.0V

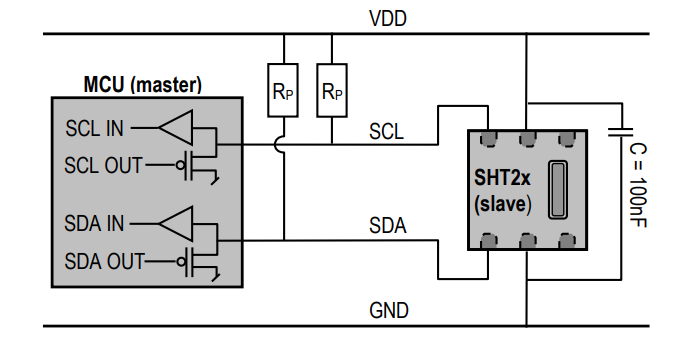

（1）I2C串行通信

SHT2x温湿度传感器采用标准的I2C协议进行通信。启动传输后，后续传输的第一个I2C字节包含7位I2C设备地址（二进制范例地址为"1000'000"）和1位SDA方向位（读操作R对应"1"，写操作W对应"0"）。在第8个SCL时钟的下降沿之后，传感器会通过拉低SDA引脚（即ACK位）来指示数据已正常接收。

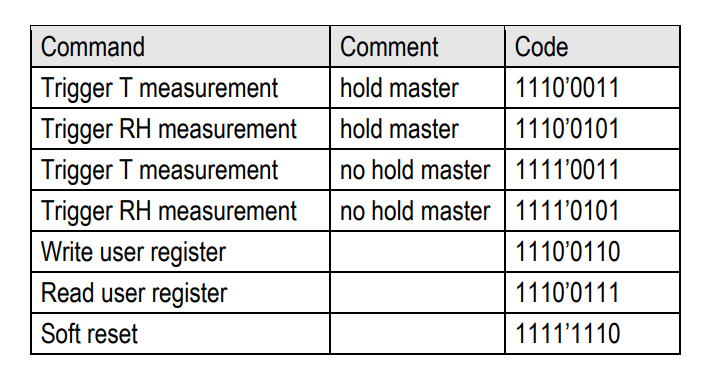

在发出测量命令之后（"1110'0011" 代表温度测量，"1110'0101" 代表相对湿度测量），微控制器（MCU）需等待测量操作完成，基本的命令列表如下：

读取SHT2x温湿度传感器数据有两种不同的方式可选，主机模式或非主机模式

（2）数据转换

默认分辨率设置为 12 位相对湿度和 14 位温度读数。测量数据以两字节数据包的形式传输，即 8 位长度的帧，其中最高有效位（MSB）先传输（左对齐）。每个字节后都跟有一个确认位

无论选择哪种分辨率，都可通过以下公式得到相对湿度 RH：

对于冰面上方的相对湿度 RHi，其数值需要由温度 t 下水面上方的相对湿度 RHw 转换而来：

相对湿度的单位是%RH，温度的单位是°C。相应的系数定义如下：

βw = 17.62, λw = 243.12°C, βi = 22.46, λi = 272.62°C.

无论选择哪种分辨率，温度 T 都是通过将温度信号输出 ST 代入以下公式（结果以 °C 为单位）计算得出的：

4.2 ESP-01 WIFI模块工作原理

ESP8266芯片集成Tensilica L106 32位微处理器、SPI Flash存储固件和配置数据、2.4GHz WiFi射频模块，支持802.11 b/g/n协议

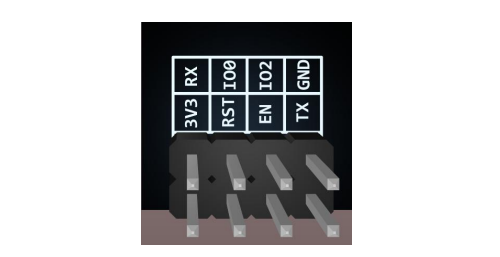

ESP-01管脚定义：

脚序 名称 功能说明
1 GND 接地
2 IO2 GPIO2/UART1_TXD
3 IO0 GPIO0； 下载模式：外部拉低；运行模式：悬空或外部拉高
4 RXD UART0_RXD/GPIO3
5 TXD UART0_TXD/GPIO1
6 EN 芯片使能端，高电平有效
7 RST 复位
8 VCC 3.3V供电（VDD）； 外部供电电源输入电流建议在500mA以上

（1）工作模式

AT 指令要求以新行 (CR LF) 结尾 、 AT 指令必须为大写英文字母 、 AT指令默认响应为OK 、 一般而言,当我们用USB转TTL模块与Esp8266连接之后,波特率默认为115200 、 用串口软件输入指令时,每条AT指令后面都要加一个回车键再发送,即串口助手记得勾选"发送新行"

Station模式：

bash 复制代码
AT+CWMODE=1 # 指令原型为：AT+CWMODE=<mode>；其中<mode>:1-Station模式，2-AP模式，3-AP兼Station模式。
AT+RST # 配置好模式后需要重启生效。
AT+CWMODE? # 这条指令可以不要，这是查询当前模式的指令，模式返回是1，说明是Station模式。
AT+CWLAP # 可以让模块搜索周围的信号了，列出可以连接的热点（中文显示为乱码）。
AT+CWJAP="HOTPOINT","1234" # 指令原型为：AT+CWJAP=<ssid>,<pwd>）,ssid就是wifi的名字，pwd就是wifi的密码。
AT+CWJAP? # 查询一下当前连接的AP。
AT+CIFSR # 查看下模块的IP地址。
# 在通过路由器查看下模块的IP地址时。如果模块之前我们设置成了AP和Station共存模式，则会出现两个IP，
# 上面的APIP是作为无线AP的IP地址。
# 下面的STAIP是它作为客户端从路由器获取到的IP 地址。

AT+CIPSTA_CUR="192.168.6.100","192.168.6.1","255.255.255.0" # 这条指令可以不要，这是分配固定ip。
AT+CIPSTART="TCP","192.168.1.100",8080 # 连接到服务器，/192.168.1.100为服务器IP地址；8080为端口。
AT+CIPSEND=4 # 发送四个字节的数据。

通过路由器管理界面查看到模块的MAC地址

AP模式：

bash 复制代码
AT+CWMODE=2 # 指令原型为：AT+CWMODE=<mode>；其中<mode>:1-Station模式，2-AP模式，3-AP兼Station模式。
AT+RST # 配置好模式后需要重启生效。
AT+CWMODE? # 这是查询当前模式的指令，模式返回是2，说明是AP模式。
AT+CWSAP="ESP8266","0123456789",11,0
# 指令原型为：AT+ CWSAP=<ssid>,<pwd>,<chl>, <ecn>；
# 其中<ssid>:字符串参数，接入点名称；
# <pwd>:字符串参数，密码最长64字节，ASCII；
# <chl>:通道号；
# < ecn >:0-OPEN，1-WEP，2-WPA_PSK，3-WPA2_PSK，4-WPA_WPA2_PSK。

# 然后现在就可以在你的手机或者是电脑通过无线网卡连接到ESP8266上了。
AT+CWLIF # 查看已接入设备的 IP
# AT+CIFSR # 查看本模块的 IP 地址,AP 模式下无效！会造成死机现象！

AT+CIPMUX=1
# 开启多连接模式，因为只有在开启多连接模式的时候才能开启服务器模式。注意：透传只能在单连接模式下进行。
# 模块最多允许5个客户端连接（每个客户端对应一个id号，0--4）
AT+CIPSERVER=1,8080 # 建立SERVER（0关闭，1开启），设置端口为8080
# AT+CIPSERVER=1  # 默认的端口333
AT+CIPSEND=0,10 # 下一次输入字符串，0是通道号，10是数据长度。
# 每个连接进来的TCPClient都会有一个ID,默认从0开始增加
# 多连接模式下，第一个参数指明第几个Client(客户端),第二个参数指明发送几个字节,这个用的10,超过后只发送前20字节。
# 单路连接时，只指定发送长度即可。

作为接入点，允许其他设备连接

混合模式：

bash 复制代码
AT+CWMODE=3 # 指令原型为：AT+CWMODE=<mode>；其中<mode>:1-Station模式，2-AP模式，3-AP兼Station模式。
AT+RST # 配置好模式后需要重启生效。
AT+CWSAP="ESP8266","0123456789",11,0
# 指令原型为：AT+ CWSAP=<ssid>,<pwd>,<chl>, <ecn>；
# <ssid>:字符串参数，接入点名称；
# <pwd>:字符串参数，密码最长64字节，ASCII；
# <chl>:通道号；
# < ecn >:0-OPEN，1-WEP，2-WPA_PSK，3-WPA2_PSK，4-WPA_WPA2_PSK。
# 然后现在就可以在你的手机或者是电脑通过无线网卡连接到ESP8266上了。
# 打开手机上的有人网络助手，TCP server→配置→激活→能看到此时手机的IP和端口号，要记下，下面要用。

AT+CIPMODE=1 # 开启透传模式。
AT+CIPMUX=0 # 开启单路模式。
AT+CIPSTART="TCP","192.168.4.2",8080
# 192.168.4.2为服务器IP地址；8080为端口。填刚才记下的手机IP和端口号
# 这时手机已经能向模块发信息了，但模块不能发。
AT+CIPSEND=4 # AT+CIPSEND=(要发送的字节长度)
# AT+CIPSEND # ESP8266发送数据至手机。

同时支持Station和AP模式

（2）TCP/IP协议栈

TCP透传：

注意只有在单连接的时候才可以设置为透传模式：就是串口的数据直接发送到网络,网络的数据直接发送到串口

bash 复制代码
AT+CWMODE=3
AT+CWJAP="SSID","PASSWD"
AT+CIFSR    # 查询自己的IP地址
AT+CIPSTART="TCP","192.168.xxx.xxx",8000 # 作为 TCP client 链接到上述服务器
AT+CIPMODE=1 # 使能透传模式
AT+CIPSEND # 向服务器发送数据

多连接模式：

每次上电后只要输入AT+CIPMUX=1和AT+CIPSERVER=1,8080即可

cpp 复制代码
AT+CWMODE=3
AT+RST # 重启生效
AT+CWSAP="ESP8266_TEST","1234",1,3 # 名字，密码，通道和密码模式
AT+CIPMUX=1 # 启动多连接
AT+CIPSERVER=1,8000 # 建立SERVER（0关闭，1开启）, 端口8000,

五、常见问题解答

Q1：ESP-01模块无法连接WiFi

A：可能原因及解决方案：

检查代码中SSID和密码是否正确、确保模块与路由器距离适中、使用独立的3.3V电源为ESP-01供电，避免电流不足、尝试更新AT固件到最新版本

Q2：SHT2X传感器读取数据失败

A：排查步骤：

检查I2C线路连接是否正确（SDA、SCL）、确认电源电压在2.1-3.6V范围使用I2C扫描程序检测设备地址（应为0x40）、检查上拉电阻（通常需要4.7kΩ上拉）

Q3：Thingspeak平台无法接收数据

A：诊断方法：

检查API密钥是否正确配置、确认网络连接正常，能够访问互联网、查看串口输出的HTTP请求和响应信息、验证字段名称与Channel中设置的一致性

项目资源整合

SHT2x库： SHT2x-master

SHT2x数据手册：SHT2x datasheet

ESP-01数据手册：ESP-01 WIFI Module

此项目由 Lingzhi Lab 开源：https://www.lingzhilab.com/

相关推荐
国科安芯6 小时前
高辐射环境下AS32S601ZIT2型MCU的抗辐照性能与应用潜力分析
网络·人工智能·单片机·嵌入式硬件·fpga开发
Rousson10 小时前
硬件学习笔记--82 连接器的选用原则与流程
笔记·单片机·学习
三佛科技-1341638421210 小时前
高速风筒方案开发 高速风筒MCU控制方案设计
单片机·嵌入式硬件·智能家居·pcb工艺
清风66666615 小时前
基于单片机的螺旋藻生长大棚PH智能控制设计
单片机·嵌入式硬件·毕业设计·课程设计
ting_zh16 小时前
微控制器（Micro Controller Unit, MCU）基础整理
单片机·嵌入式硬件
清风66666617 小时前
基于单片机的图书馆智能座位管理平台
数据库·单片机·嵌入式硬件·毕业设计·课程设计
得单片机的运18 小时前
STM32的以太网的搭建
stm32·单片机·嵌入式硬件·物联网·以太网·iot·w5500
酷飞飞19 小时前
RTC和看门狗基于GD32F407VE的天空星的配置
stm32·单片机·嵌入式硬件·mcu
qq_4017004119 小时前
STM32的HardFault错误处理技巧
stm32
热门推荐
01BongoCat - 跨平台键盘猫动画工具02GitHub 镜像站点03两千字总结：Codex 国内如何安装和使用的教程，以及如何设置中文回答04UV安装并设置国内源05Linux下V2Ray安装配置指南06GitLab 零基础入门指南：从安装到项目管理全流程0746个Nano-banana 精选提示词，持续更新中08在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）09windows找不到gpedit.msc（本地组策略编辑器）10KGG转MP3工具|非KGM文件|解密音频
