Flink Data Source 理论与实践架构、时序一致性、容错恢复、吞吐建模与实现模式

1. 总览与三张图

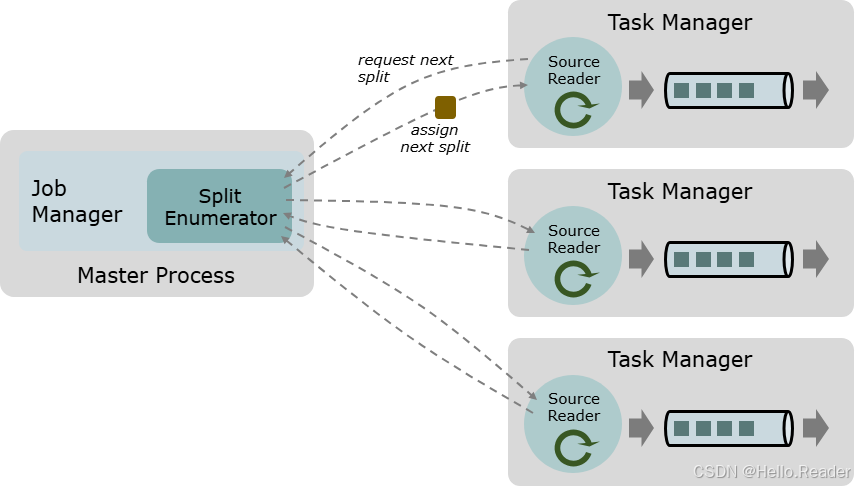

图 A：枚举器在 JobManager 上分配 Splits，多个 TaskManager 上的 SourceReader 并行消费

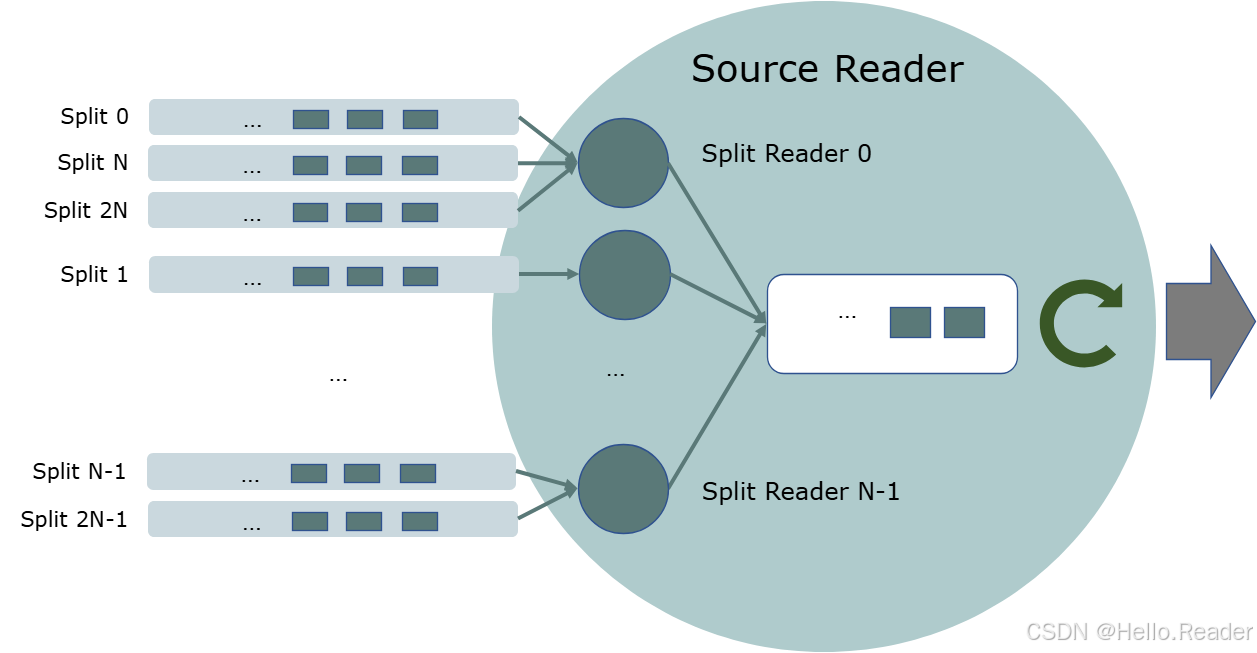

图 B：SourceReader 内部的 SplitFetcher / SplitReader 线程模型（解耦阻塞 I/O 与异步 pollNext）

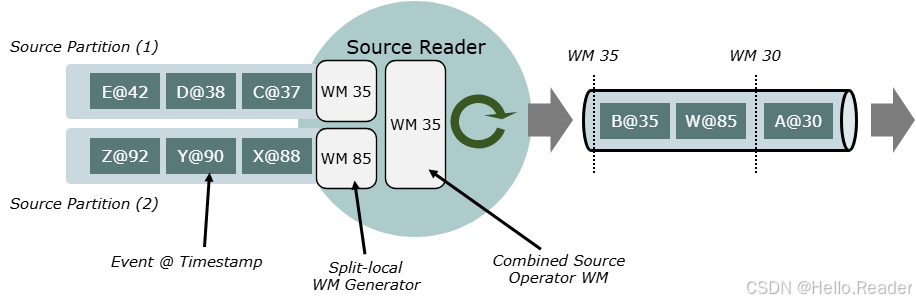

图 C：按 Split 独立推进事件时间与水位线（Split-aware Watermark）

2. 概念模型与协议

三要素

Split：最小并行/容错单元（文件/片段、Topic 分区、游标范围...）。
SplitEnumerator（SE）：JM 单例，负责发现/分配/回收 Split，处理注册、失败与 SourceEvent 协调。
SourceReader（SR） ：TM 并行实例，拉取式 pollNext(ReaderOutput) 发射数据，状态驻留在每个 Split。

关键时序（简化）

SR→SE：RequestSplit(subtaskId)（或 SE 主动分配）；
SE→SR：AddSplits([splits]) / NoMoreSplits；
SR：消费 Split → snapshotState() 返回 Split 状态；
SR 失败：SE 调用 addSplitsBack() 收回未确认分配并再分配；
双向 SourceEvent 做高级协同（限流、亲和、schema 变更等）。

约束：尽量把状态放进 Split，SR 本体"轻状态"，以利迁移与恢复。

3. 批/流统一语义

Bounded（批） ：SE 产生固定集合 的 Splits，Split 有限；Reader 完成后返回 END_OF_INPUT。
Unbounded（流）：Split 无限或 SE 持续发现新 Split；一般无自然结束，需要外部停止或自定义边界。

概念化示例

有界文件：Split=文件/片段；分完返回 NoMoreSplits；SR 读完即退。
无界文件：同上，但 SE 周期扫描路径发现新文件。
无界 Kafka：Split=TopicPartition；无终点，不会自然结束。
有界 Kafka：Split=TopicPartition + end offset；到达即完成。

4. 时间、顺序与一致性

4.1 两步打时间戳

源记录时间戳 （可选）：SourceOutput.collect(event, sourceTs)；
TimestampAssigner （应用配置）：决定最终事件时间（可用源 ts 或事件字段）。

若源无 ts 而选择"用源 ts"，最终为 Long.MIN_VALUE。

4.2 水位线与有序性

Unordered ：在相邻 WM 之间允许无序，但 WM 不会被记录越过；延迟最低。
Ordered：保持输入顺序，需要缓冲，延迟与状态更高。
批执行：Watermark 生成器停用（no-op）。

4.3 按 Split 的 WM 与对齐

Split Reader API 天然支持 Split-aware WM；
低层 SR API 则需用 createOutputForSplit(splitId)/releaseOutputForSplit(splitId) 让不同 Split 走不同输出；
Split 级对齐：实现 SourceReader#pauseOrResumeSplits 与 SplitReader#pauseOrResumeSplits，在某 Split 超过对齐阈值时暂停/恢复。

5. 容错模型与恢复流程

Enumerator Checkpoint：待分配队列、扫描游标等；
Split State：每 Split 的位点、块边界、局部 WM、schema 版本等；
SR 失败 ：SE addSplitsBack() 回收未确认分配 → 再分配；
SE 失败：从枚举器快照恢复；
Exactly-Once 边界 ：以块/offset 作为 checkpoint 边界，恢复时从上次确认位置重读至边界，与下游（两阶段/幂等写）共同保证 EO。

6. 伸缩再均衡与拓扑变化

扩容：基于 currentParallelism() 重算所有权，将 backlog/活跃 Splits 迁移到新 SR；
缩容：回收被释放 SR 的活跃 Splits 并均衡分配；
目录/Topic 变化：周期发现 + 幂等分配（稳定 SplitId、确认机制）；
主机亲和 ：可用 hostname 优先本地性（HDFS、本地盘），否则退化为均衡。

7. 性能建模与容量规划

Little's Law （单 SR）：WIP ≈ λ × RTT
- 提升吞吐：①更多并发/分片；②更大批量降低 RTT；③提升并行度；
线程模型
- 一抓取器多 Split（固定线程池）：线程可控，适合大量小分片；
- 每 Split 一抓取器：简单，适合少量长分片；
- 自适应：按活跃 Split 与速率动态扩缩；
批量与队列：分层批量显著降开销，但过大批量会增大端到端延迟与 checkpoint 粘滞。

8. 设计与实现模式

Split 设计：稳定 Id、可序列化且版本化的状态、友好的边界（便于快照）；
枚举器策略：Reader 拉取优先（避免过度推送）、幂等发现、失败仅回收"未确认分配"；
SourceEvent：SR 上报本地指标（慢分区、滞后），SE 下发限流/暂停/优先级指令。

9. 测试策略

单元：Split 序列化、RecordsWithSplitIds 边界；
组件：SE 周期发现/再分配、addSplitsBack() 幂等；
集成：随机失败恢复、扩缩容、目录/Topic 动态；
时序：乱序/空闲 Split 场景、WM 对齐；
回放：退避/超时/慢分区压测下的延迟与吞吐。

10. 最小骨架代码

仅展示关键段，直接复制即可改造成你的场景（文件/对象存储/Kafka 等）。

10.1 Split 与序列化

java 复制代码

// 最小 Split：文件的一个范围（块对齐）
public class FileRangeSplit implements SourceSplit, Serializable {
    private final String splitId;   // 稳定 ID（幂等发现/再分配依据）
    private final String path;      // 文件路径
    private final long start;       // 起始偏移（包含/半开按实现约定）
    private final long end;         // 结束偏移
    // 可选：局部 WM/Schema 版本等

    public FileRangeSplit(String splitId, String path, long start, long end) {
        this.splitId = splitId; this.path = path; this.start = start; this.end = end;
    }
    @Override public String splitId() { return splitId; }
    public String path() { return path; }
    public long start() { return start; }
    public long end() { return end; }
}

// 版本化序列化器：保证 savepoint/升级兼容
public class FileRangeSplitSerializer implements SimpleVersionedSerializer<FileRangeSplit> {
    private static final int V1 = 1;
    @Override public int getVersion() { return V1; }
    @Override public byte[] serialize(FileRangeSplit s) throws IOException {
        try (var bos = new ByteArrayOutputStream(); var out = new DataOutputStream(bos)) {
            out.writeUTF(s.splitId()); out.writeUTF(s.path()); out.writeLong(s.start()); out.writeLong(s.end());
            out.flush(); return bos.toByteArray();
        }
    }
    @Override public FileRangeSplit deserialize(int v, byte[] b) throws IOException {
        try (var in = new DataInputStream(new ByteArrayInputStream(b))) {
            return new FileRangeSplit(in.readUTF(), in.readUTF(), in.readLong(), in.readLong());
        }
    }
}

10.2 SplitEnumerator：周期发现 + 幂等分配

java 复制代码

// 枚举器快照：待分配队列 + 已见集合（用于幂等发现）
public record EnumCp(List<FileRangeSplit> backlog, Set<String> seen) implements Serializable {}

public class FileEnumerator implements SplitEnumerator<FileRangeSplit, EnumCp> {
    private final SplitEnumeratorContext<FileRangeSplit> ctx;
    private final Queue<FileRangeSplit> backlog = new ArrayDeque<>();
    private final Set<String> seen = new HashSet<>();

    public FileEnumerator(SplitEnumeratorContext<FileRangeSplit> ctx) { this.ctx = ctx; }

    @Override public void start() {
        // 周期扫描目录，无需自建线程
        ctx.callAsync(this::scanOnce, (splits, err) -> {
            if (err == null && splits != null) {
                for (var s : splits) if (seen.add(s.splitId())) backlog.add(s); // 幂等
                assignPending();
            }
        }, 0L, 30_000L);
    }

    @Override public void handleSplitRequest(int subtaskId, @Nullable String host) {
        var s = backlog.poll();
        if (s != null) {
            ctx.assignSplits(new SplitsAssignment<>(Map.of(subtaskId, List.of(s))));
        } else {
            ctx.signalNoMoreSplits(subtaskId); // 有界时务必告知 Reader
        }
    }

    @Override public void addSplitsBack(List<FileRangeSplit> splits, int subtaskId) { backlog.addAll(splits); }

    @Override public EnumCp snapshotState(long cpId) { return new EnumCp(new ArrayList<>(backlog), new HashSet<>(seen)); }

    @Override public void close() {}

    // 扫描目录，返回新 Split 列表（略）
    private List<FileRangeSplit> scanOnce() { return List.of(); }

    private void assignPending() { ctx.registeredReaders().keySet().forEach(this::handleSplitRequest); }
}

10.3 SplitReader + SourceReaderBase：阻塞 I/O 解耦

java 复制代码

// 只做阻塞式读取；由 SplitFetcher 线程调用
public class FileSplitReader implements SplitReader<String, FileRangeSplit> {
    private final Map<String, FileRangeSplit> active = new HashMap<>();

    @Override
    public RecordsWithSplitIds<String> fetch() throws IOException {
        // 这里进行阻塞 I/O（FileSystem/HDFS/S3 读）；一次返回一批记录及其 splitId
        // 真实实现需维护偏移与边界，这里省略，用伪数据说明
        return new RecordsWithSplitIds<>() {
            int idx = 0; final String sid = active.keySet().stream().findFirst().orElse(null);
            @Override public String nextSplit() { return idx == 0 ? sid : null; }
            @Override public String nextRecordFromSplit() { return idx++ == 0 ? "record" : null; }
            @Override public Collection<String> finishedSplits() { return List.of(); }
            @Override public void recycle() {}
        };
    }

    @Override public void handleSplitsChanges(SplitsChange<FileRangeSplit> change) {
        change.splits().forEach(s -> active.put(s.splitId(), s));
    }

    @Override public void wakeUp() { /* 中断阻塞 I/O */ }

    @Override public void pauseOrResumeSplits(Collection<String> pause, Collection<String> resume) { /* Split 级对齐 */ }

    @Override public void close() {}
}

// SourceReader 复用 SourceReaderBase，获得抓取线程池/状态/WMs 等能力
public class FileSourceReader extends SourceReaderBase<String, String, FileRangeSplit, FileRangeSplit> {
    public FileSourceReader(SourceReaderContext ctx, Configuration conf) {
        super(
            new FixedSizeSplitFetcherManager<>(
                conf.get(SourceConfig.NUM_FETCHERS), // 抓取线程数
                FileSplitReader::new,                // 创建 SplitReader
                conf),
            (element, out, splitState) -> out.collect(element), // RecordEmitter：发射并更新状态
            conf,
            ctx
        );
    }
    @Override protected void onSplitFinished(Map<String, FileRangeSplit> finished) { /* 上报/度量 */ }
    @Override protected FileRangeSplit initializedState(FileRangeSplit s) { return s; }
    @Override protected FileRangeSplit toSplitType(String splitId, FileRangeSplit st) { return st; }
}

10.4 在作业中使用 Source + 水位线策略

java 复制代码

final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

Source<String, FileRangeSplit, EnumCp> mySource = new Source<>() {
    @Override public Boundedness getBoundedness() { return Boundedness.BOUNDED; }
    @Override public SourceReader<String, FileRangeSplit> createReader(SourceReaderContext c) { return new FileSourceReader(c, new Configuration()); }
    @Override public SplitEnumerator<FileRangeSplit, EnumCp> createEnumerator(SplitEnumeratorContext<FileRangeSplit> c) { return new FileEnumerator(c); }
    @Override public SplitEnumerator<FileRangeSplit, EnumCp> restoreEnumerator(SplitEnumeratorContext<FileRangeSplit> c, EnumCp cp) { return new FileEnumerator(c); }
    @Override public SimpleVersionedSerializer<FileRangeSplit> getSplitSerializer() { return new FileRangeSplitSerializer(); }
    @Override public SimpleVersionedSerializer<EnumCp> getEnumeratorCheckpointSerializer() { return null; /* 省略 */ }
};

DataStream<String> stream = env.fromSource(
    mySource,
    WatermarkStrategy.<String>forBoundedOutOfOrderness(Duration.ofSeconds(2))
        .withTimestampAssigner((e, ts) -> System.currentTimeMillis()),
    "MyFileSource");

stream.print();
env.execute("My Data Source Job");

11. 反模式清单

在 pollNext() 做阻塞 I/O（会卡住 TM 事件循环）。
SR 保存大量本地不可迁移状态，而不是放进 Split。
无界文件源未做幂等发现（重复分配/重复消费）。
忽视 Split 级水位线 与对齐（空闲分区钉住全局时间）。
Split/枚举器快照未版本化，导致 savepoint 不可升级。

12. 结语

FLIP-27 将"发现/分配/读取 "分层：Enumerator 管全局与协议，Reader 管本地与时序，Split 管状态与容错。理解这套分层，你就能系统地权衡 吞吐、延迟、恢复时间、工程复杂度。复制本文骨架，替换 Split 定义、发现逻辑与 I/O 实现，就能在你的系统（文件/对象存储/消息队列/自研存储）中快速落地一个生产可用的 Source。
