LabVIEW激光点图像处理

激光光斑的图像采集与处理采用即插即用的 USB 摄像头作为图像采集设备，依托 LabVIEW 平台及 NI 公司提供的视觉工具包（VAS、VDM、VBAI 等），实现激光光斑图像的采集、预处理、去噪、阈值分割、边缘检测等操作，最终获取光斑强度伪彩色显示、质心、长短轴及椭圆度等关键参数，可满足机器视觉、光学测量、医疗设备等领域对激光光斑质量评价与分析的需求，且具备成本低、操作简便、开发周期短的优势。

​

应用场景

该系统可广泛应用于多个领域，具体如下：

• 机器视觉领域：用于检测激光定位精度，确保自动化生产中零部件装配、定位等环节的准确性，如电子元件焊接时的激光引导定位检测。

• 武器装备领域：对武器系统中的激光瞄准、测距部件所产生的激光光斑进行质量分析，保障武器瞄准精度与测距准确性。

• 光学测量领域：可用于光学元件性能检测，如通过分析激光光斑经过光学镜片后的形态变化，评估镜片的透光性、平整度等参数。

• 医疗设备领域：在激光治疗设备中，监测激光光斑的大小、形状及能量分布，确保治疗过程中激光作用于病灶的准确性和安全性，如激光祛斑、激光近视矫正设备的光斑质量监控。

软件架构

（一）功能实现

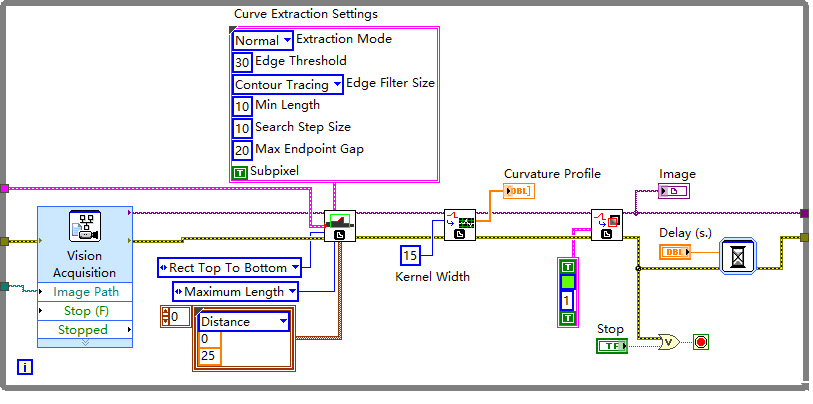

1. 图像采集：调用 LabVIEW 框图中的系列函数完成。首先通过 IMAQ Create 创建图像任务，需为其设置图像名称字符串输入；接着用 IMAQdx 打开 Camera.vi 打开 USB 相机，在前面板创建 IMAQdx 会话句柄 I/O 以选择相机；随后通过 IMAQdx Grab.vi 从 USB 相机读取图像数据，并存入之前创建的图像缓冲区，同时在前面板视觉区域添加图像显示控件用于图像展示；图像采集循环结束后，调用 IMAQ Dispose 释放图像缓冲区占用的内存，完成原始激光光斑图像采集。

2. 图像预处理：借助 IMAQ MathLookup 模块对采集到的原始图像进行灰度变换，将彩色图像转换为灰度图像，为后续的图像处理操作（如去噪、分割）奠定基础，减少数据量并突出图像关键特征。

3. 去噪处理：采用高斯滤波实现去噪。在 LabVIEW 中调用图像处理的滤波器模块，以高斯滤波模板扫描图像每个像素，将模板中心像素值替换为模板邻域内像素的加权平均灰度值，依据二维高斯函数\(G(x,y)=\frac{1}{2\pi\sigma^2}e^{-\frac{x^2 + y^2}{2\sigma^2}}\)和平滑过滤图像公式\(f'(x,y)=G(x,y)*f(x,y)\)（其中\(f(x,y)\)为原始图像函数，\(\sigma\)为高斯滤波器分布参数，人为设置），实现图像平滑去噪，去除图像中的干扰信息，提升图像质量。

4. 伪色转换：通过 IMAQ 3DView vi 进行编程，将灰度图像转换为伪彩色图像，使激光光斑的强度分布更直观地呈现，便于工作人员观察和分析光斑不同区域的强度差异。

5. 阈值分割：利用 IMAQ AutoBThreshold 2vi，采用自适应阈值分割算法对去噪后的光斑图像进行聚类操作，将图像中的光斑区域与背景区域分离，为后续的质心检测和边缘检测提供清晰的目标区域。

6. 质心检测：借助 IMAQ 质心和 IVA 存储质心 Results.vi，对阈值分割后的光斑图像进行处理，计算并获取激光光斑的质心坐标（如 X Centroid 为 420.1，Y Centroid 为 380.0），为评估光斑的位置特性提供数据支持。

7. 边缘检测与参数计算：采用 Canny 算子，在 LabVIEW 中调用可视化开发模块 IMAQ EdgeDetection，设置相关参数后对阈值图像进行边缘检测，获取光斑轮廓；再通过 IVA 仪表算法 Max.vi 计算光斑的长轴和短轴长度，依据椭圆度公式\(\epsilon=\frac{a^2 - b^2}{a^2}\)（其中a为长轴长度，b为短轴长度），计算得出激光光斑的椭圆度（如 0.0004773），实现对光斑形状特性的分析。

（二）架构优点

1. 成本优势：系统采用即插即用的 USB 摄像头作为图像采集设备，相较于专业的工业相机，成本更低；同时 LabVIEW 平台提供免费的 NI-IMAQ 驱动程序，可支持与 DirectShow 兼容的 USB 设备，进一步降低硬件和软件的采购成本。

2. 操作简便性：USB 摄像头无需复杂的安装调试流程，即插即用；LabVIEW 平台拥有图形化编程界面，工作人员无需掌握复杂的文本编程知识，通过拖拽、连接函数模块即可完成程序编写，操作门槛低，便于上手使用。

3. 功能丰富且集成度高：NI 公司为 LabVIEW 提供了完善的视觉工具包，包括 VAS（视觉采集软件）、VDM（视觉开发模块）、VBAI（视觉发生器）等，涵盖了图像采集、处理、分析的全流程功能，无需额外整合第三方软件或模块，集成度高，能满足激光光斑处理的各类需求，如采集、去噪、分割、特征提取等。

4. 开发周期短：LabVIEW 的图形化编程方式简化了编程流程，且各类视觉工具包中提供了大量现成的函数和 VI（虚拟仪器），开发者可直接调用，无需从零开发相关功能，大幅缩短了系统的开发周期，能快速响应实际应用需求。

5. 兼容性与扩展性好：系统支持 320*240 及以上分辨率的图像采集，工作波长范围为 400-1100nm，可适配不同规格的 USB 相机和多种激光光源；同时 LabVIEW 平台支持与其他硬件设备（如数据采集卡）和软件（如数据分析软件）的联动，便于根据实际需求对系统功能进行扩展和升级。

开发问题

（一）图像噪声干扰

1. 问题表现：采集到的原始激光光斑图像中存在较多不必要的干扰信息（噪声），如环境光干扰、相机传感器噪声等，导致图像质量下降，影响后续的阈值分割、质心检测等操作精度，难以准确提取光斑的特征参数。

2. 解决方法：采用高斯滤波进行去噪处理。在 LabVIEW 中调用对应的滤波器模块，根据图像噪声情况人为设置合适的高斯滤波器分布参数\(\sigma\)，通过高斯滤波模板对图像每个像素进行加权平均处理，平滑图像并去除噪声。高斯滤波作为线性平滑滤波，能有效抑制高斯噪声，同时较好地保留图像的边缘信息，为后续图像处理提供清晰、高质量的图像数据，经处理后的图像噪声明显减少，光斑轮廓更清晰。

（二）边缘检测准确性不足

1. 问题表现：在初步尝试边缘检测时，采用普通边缘检测算法（如 Sobel 算子），易出现检测到假边缘、边缘定位不准确或边缘不连续的情况，无法准确获取激光光斑的完整轮廓，进而影响长轴、短轴及椭圆度等参数的计算精度。

2. 解决方法：选用 Canny 边缘检测算法。该算法满足信噪比准则（能检测真实边缘，无假边缘）、定位精度标准（边缘点接近真实边缘中心）和单边响应准则（真边缘仅返回一个点）。在 LabVIEW 中调用可视化开发模块 IMAQ EdgeDetection，设置合理的参数（如高阈值、低阈值），利用 Canny 算子对阈值分割后的图像进行边缘检测。通过该方法，有效减少了假边缘的产生，提高了边缘定位的准确性，获取了完整、连续的光斑轮廓，为准确计算长轴、短轴及椭圆度奠定了基础。

（三）图像采集稳定性差

1. 问题表现：在图像采集过程中，偶尔出现相机连接中断、图像采集卡顿或采集到的图像出现失真、模糊的情况，导致图像采集不稳定，影响后续图像处理的连续性和准确性，无法保证系统持续可靠地运行。

2. 解决方法：从硬件和软件两方面进行优化。硬件方面，确保 USB 摄像头与计算机之间的 USB 接口接触良好，选用高质量、传输稳定的 USB 数据线，避免因接口松动或数据线质量问题导致的连接中断；同时为计算机提供稳定的供电，防止因供电不稳定影响相机和图像采集模块的正常工作。软件方面，在 LabVIEW 程序中添加异常处理机制，如在调用 IMAQdx 打开 Camera.vi 和 IMAQdx Grab.vi 时，增加错误检测和反馈功能，当出现相机连接错误或图像采集错误时，程序能及时发出警报并尝试重新连接相机或重启采集任务；此外，优化图像采集循环的程序结构，合理设置采集帧率（根据 USB 相机最大帧率 120 帧 / 秒，结合实际需求设置合适的采集频率），避免因采集频率过高导致计算机资源占用过多，从而引发图像采集卡顿。通过上述措施，显著提高了图像采集的稳定性，减少了连接中断、卡顿和图像失真等问题的发生。
