基于STM32F103驱动AS5600读取磁体旋转的模拟量/角度数据

优信电子2025-10-20 10:01

文章目录

一、AS5600简介

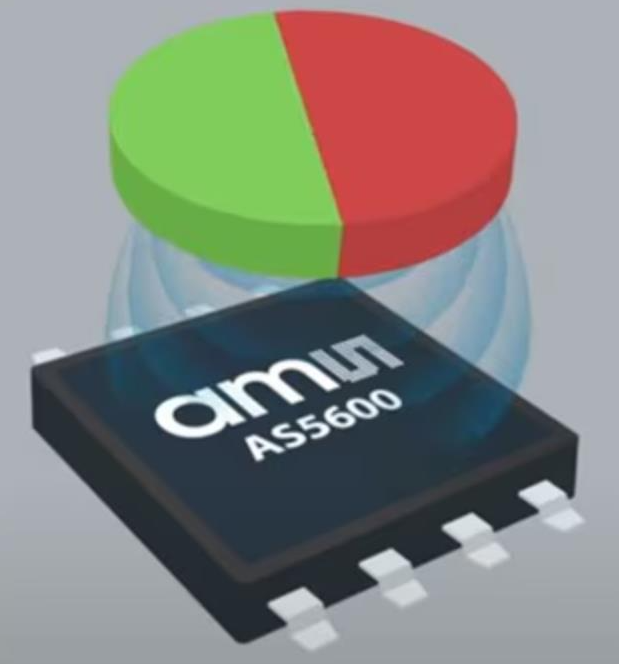

  AS5600 是一款易于编程的磁性旋转位置传感器，具有高分辨率 12 位模拟或 PWM 输出。该非接触式系统可测量径向磁化同轴磁体的绝对角度。AS5600 专为非接触式电位器应用而设计，其坚固的设计可消除任何均匀外部杂散磁场的影响。 I²C 接口支持用户轻松编程非易失性参数，无需专用编程器。默认情况下，输出范围为 0 至 360 度。也可以通过编程零角度（起始位置）和最大角度（停止位置）来定义更小的输出范围。

AS5600 还配备了智能低功耗模式功能，可自动降低功耗。输入引脚 (DIR) 可根据旋转方向选择输出极性。如果 DIR 接地，则输出值会随着顺时针旋转而增大。如果 DIR 连接到 VDD，则输出值会随着逆时针旋转而增大。

  特性

    非接触式角度测量

    可编程最大角度从 18° 到 360°

    12位DAC输出分辨率

    输出方式：I2C接口 / PWM / 模拟输出

    7位I2C地址：0x36（地址不可配置）

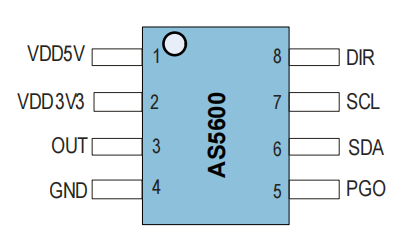

二、引脚说明

VDD5V 5V 模式下的正电压供电
VDD3V3 3.3V 模式下的正电压电源
OUT 模拟/PWM输出
GND 地
PGO 编程选项（内部上拉，连接到 GND = 编程选项 B）
SDA I2C 数据
SCL I2C 时钟
DIR 方向极性（GND = 值顺时针增加，VDD = 值逆时针增加）

PGO引脚说明：

  1. 在 I²C 模式下，GPO 可以配置为：

      PWM 输出：角度值对应占空比。

      模拟电压输出：角度值对应电压 (0--VDD)。

      磁场检测信号（高/低电平）。

      配置方式：通过 CONF 配置寄存器 (0x07) 的 OUTS 位来选择。

  2. 在 "无 I²C" 模式下（即不使用 I²C）

      芯片上电后会通过 DIR、OUTS、PWM、GPO 等引脚电平采样来决定工作模式。比如：

      GPO 上电时接高电平 → 芯片进入 数字（PWM）输出模式。

      GPO 上电时接低电平 → 芯片进入 模拟输出模式。

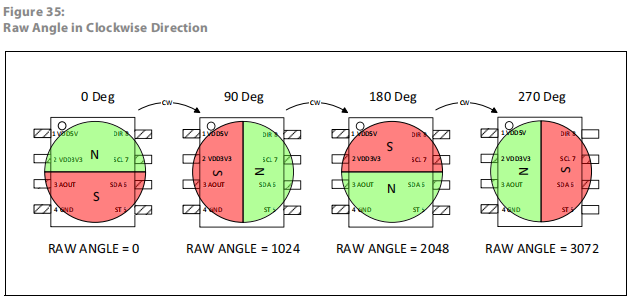

  DIR 引脚控制磁铁旋转方向。如果 DIR 连接到 GND （DIR = 0），则从顶部顺时针旋转将产生计算角度的增量。如果 DIR 引脚连接到 VDD （DIR = 1），则计算的角度将逆时针旋转。

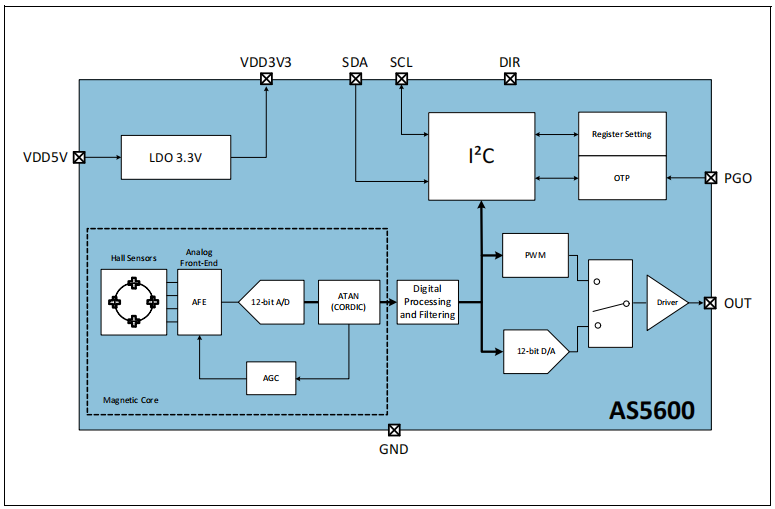

三、功能框图和数据的读写

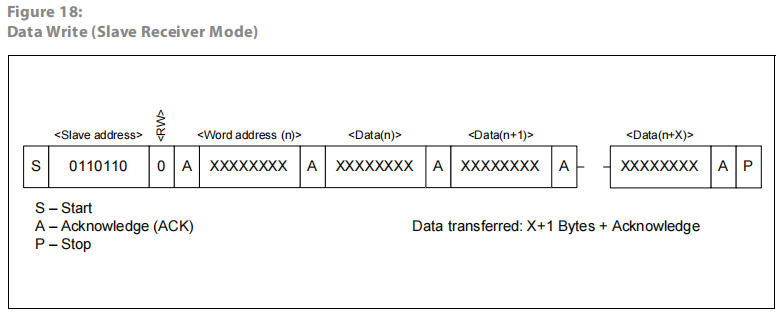

写数据

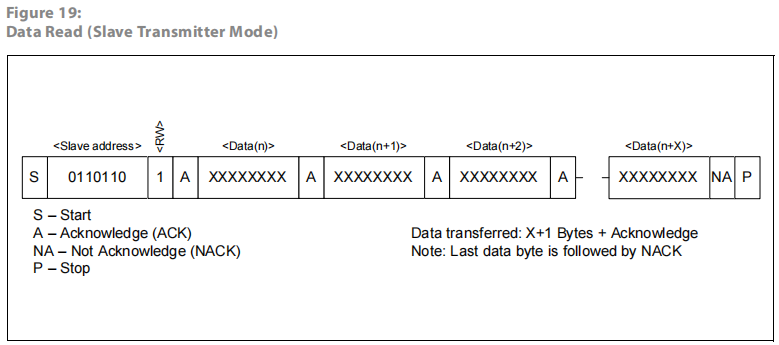

读数据

指定地址读数据

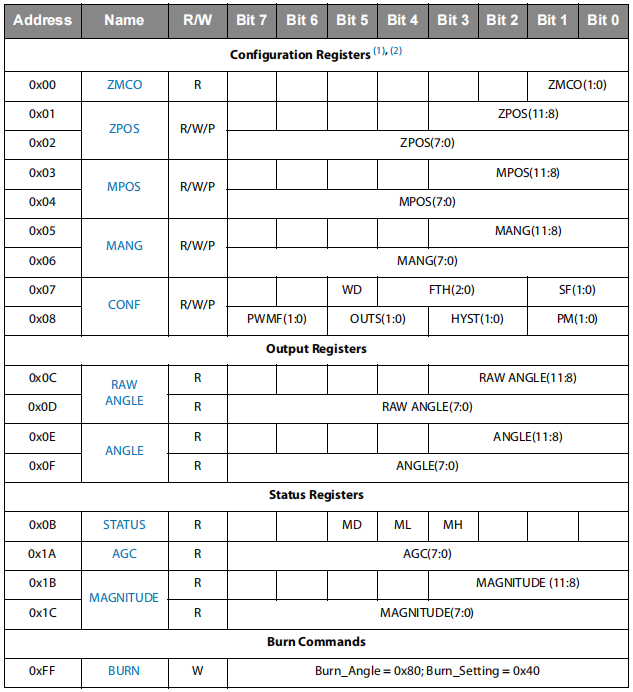

四、寄存器说明

常用寄存器有：

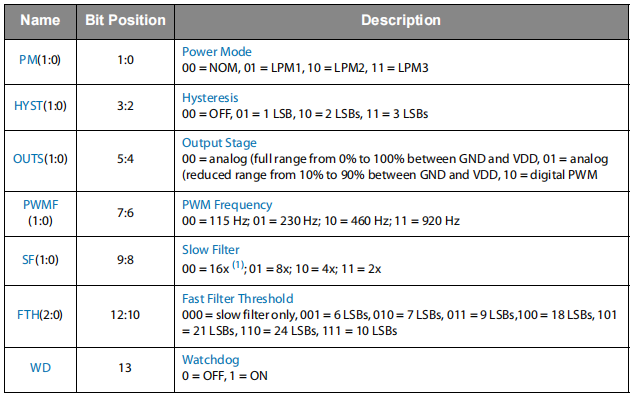

CONF（0x07 / 0x08）：配置寄存器

RAW ANGLE（0x0C / 0x0D）：未缩放/未处理的原始角度数据，12-bit。

ANGLE（0x0E / 0x0F）：已缩放/处理后的角度寄存器，12-bit。

RAW和ANGLE寄存器的区别：RAW 是芯片内部直接计算得到的无缩放角度；ANGLE 是按 ZPOS/MPOS/MANG（如有编程）以及滤波/死区后的输出值。

STATUS（0x0B）：状态寄存器，包含磁铁检测位（Magnet Detected，MD）、Magnet Low/High（ML/MH）等位，判断是否检测到合适的磁场（MD=1 表示检测到磁铁）。

AGC（0x1A）：自动增益控制，表示放大倍数，5V 下范围 0...255，3.3V 下 0...128。可用来补偿因温度变化、IC 与磁体之间的气隙以及磁体性能下降而导致的磁场强度变化。为了获得最稳健的性能，增益值应位于其范围的中间。

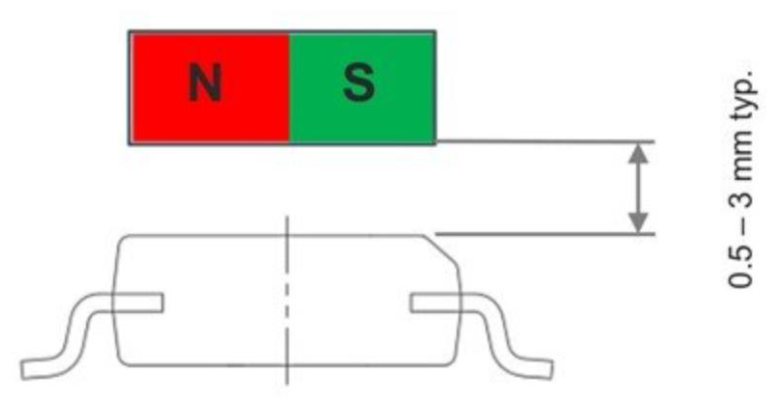

  典型的径向磁铁感应气隙在 0.5 mm 到 3 mm 之间，这取决于所选的磁体。更大、更强的磁铁允许更大的气隙。以 AGC 值为指导，通过调整磁体和 AS5600 之间的距离，使 AGC 值位于其范围的中心，可以找到最佳气隙。当使用直径为 0.25mm 的磁体时，参考磁体的旋转轴从封装中心的最大允许位移为 6 mm。

MAGNITUDE（0x1B / 0x1C）：用于判断磁场强弱与是否饱和/过弱。

BURN（0xFF）：写 0x40 到 0xFF 可做永久写入/OTP，慎重，写入次数有限。

  Burn_Angle 命令 (ZPOS, MPOS)：主机微控制器可以使用 BURN_ANGLE 命令对 ZPOS 和 MPOS 进行永久编程。要执行 BURN_ANGLE 命令，请将值 0x80 写入寄存器 0x​​FF。BURN_ANGLE 命令最多可执行 3 次。ZMCO 显示 ZPOS 和 MPOS 已永久写入的次数。此命令仅在检测到磁铁存在 (MD = 1) 时执行。

  Burn_Setting 命令 (MANG, CONFIG)：主微控制器可以使用 BURN_SETTING 命令永久写入 MANG 和 CONFIG。要执行 BURN_SETTING 命令，请将值 0x40 写入寄存器 0x​​FF。只有在 ZPOS 和 MPOS 从未被永久写入 (ZMCO = 00) 的情况下，才能写入 MANG。BURN_SETTING 命令只能执行一次。

五、数据的换算公式

  角度（deg） = raw / 4096.0 * 360.0。raw 为 0...4095（12-bit），即每 LSB ≈ 360/4096 = 0.087890625°。

  MCU ADC（12-bit）电压换算：V = ADC_raw / 4095.0 * Vref。其中， ADC_raw为OUT引脚输出的模拟量，Vref为接的供电电压。

六、STM32F103驱动AS5600获取数据

准备工作

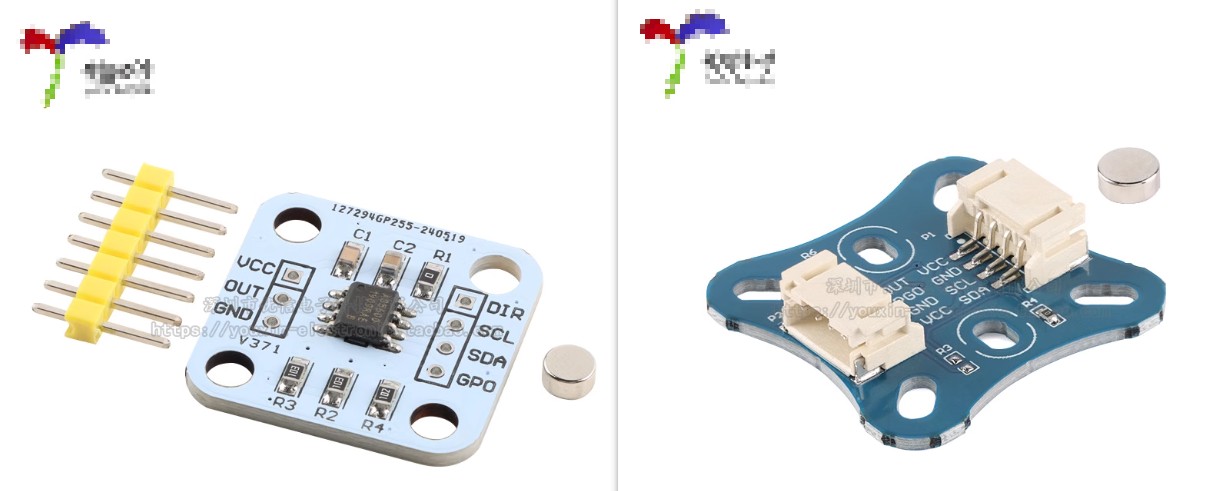

  STM32F103C8T6开发板，OLED显示屏，AS5600磁编码器模块，磁铁等。

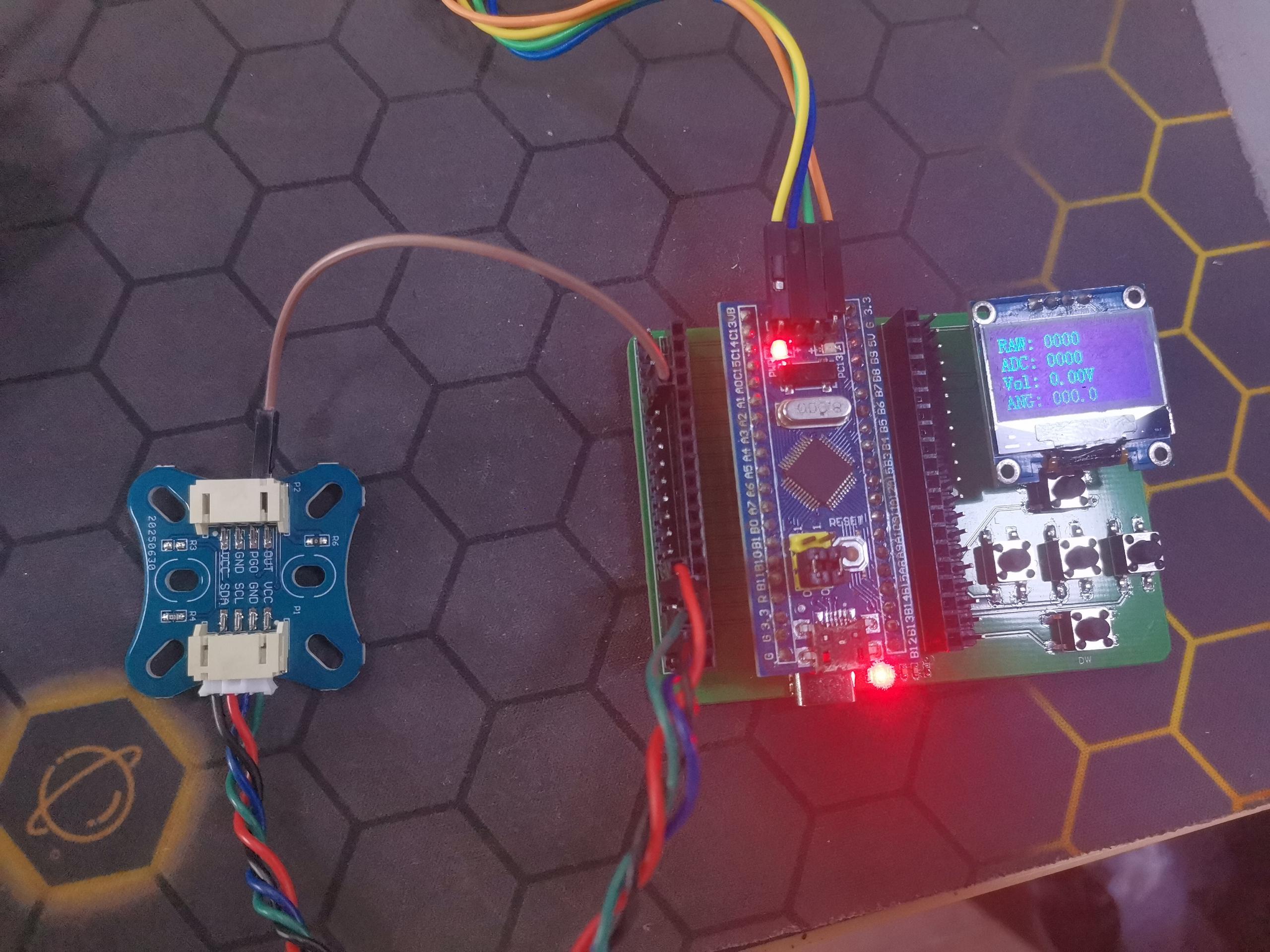

接线说明

STM32F103C8T6 AS5600
3.3V VCC
GND GND
PB10 SCL
PB11 SDA
PA0 OUT
PB8 OLED-SCL
PB9 OLED-SDA

代码示例

AS5600.c

c 复制代码
#include "as5600.h"
#include "oled.h"

void AS5600_Init(void)
{
	MyI2C_Init();

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);

	ADC_InitTypeDef ADC_InitStructure;
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
	ADC_InitStructure.ADC_NbrOfChannel = 1;
	ADC_Init(ADC1, &ADC_InitStructure);

	ADC_Cmd(ADC1, ENABLE);

	ADC_ResetCalibration(ADC1);
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

void AS5600_WriteData(uint8_t Wordaddress, uint8_t Data)
{
	MyI2C_Start();
	MyI2C_SendByte(AS5600_ADDR);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(Wordaddress);
	MyI2C_ReceiveAck();

	MyI2C_SendByte(Data);
	MyI2C_ReceiveAck();
	MyI2C_Stop();
}

uint32_t AS5600_ReadData(uint8_t Wordaddress)
{
	uint8_t Data;

	MyI2C_Start();
	MyI2C_SendByte(AS5600_ADDR);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(Wordaddress);
	MyI2C_ReceiveAck();

	MyI2C_Start();
	MyI2C_SendByte(AS5600_ADDR | 0x01);
	MyI2C_ReceiveAck();
	Data = MyI2C_ReceiveByte();
	MyI2C_SendAck(1);
	MyI2C_Stop();

	return Data;
}

uint16_t AS5600_ReadRawAngle(void)	//获取原始数值
{
    uint8_t hi = (uint8_t)AS5600_ReadData(AS5600_RAW_HI_REG);
    uint8_t lo = (uint8_t)AS5600_ReadData(AS5600_RAW_LO_REG);
    uint16_t val = ((uint16_t)hi << 8) | (uint16_t)lo;
    val &= 0x0FFF;
    return val;
}

uint16_t AS5600_ADC_ReadRaw(void)  //获取ADC数值
{
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);
	return ADC_GetConversionValue(ADC1);
}

float AS5600_ReadVolatge(uint16_t Vol)  //获取电压值
{
	float Volatge;
	Volatge = (float)Vol / 4095 * 3.3;
	return Volatge;
}

float AS5600_RawToDegree(uint16_t angle)  //获取角度
{
	return ((float)angle) * 360.0f / 4096.0f;
}

main.c

c 复制代码
#include "stm32f10x.h"                  // Device header
#include "delay.h"
#include "Delay.h"
#include "AS5600.h"
#include "OLED.h"

uint16_t rawAngle;
uint16_t adcRaw;
float  adcVolt, angleDeg;
char tmp[16];

int main(void)
{
    OLED_Init();
    AS5600_Init();
	OLED_ShowString(1,1,"RAW: ");
	OLED_ShowString(2,1,"ADC: ");
	OLED_ShowString(3,1,"Vol: 0.00V");
	OLED_ShowString(4,1,"ANG: 000.0");

	while(1)
	{
		rawAngle = AS5600_ReadRawAngle();  //角度原始数值
		adcRaw = AS5600_ADC_ReadRaw();	   //ADC模拟量
		adcVolt = AS5600_ReadVolatge(adcRaw);	//电压值
		angleDeg = AS5600_RawToDegree(rawAngle);  //角度：0-360°

		OLED_ShowNum(1,6,rawAngle,4);

		OLED_ShowNum(2,6,adcRaw,4);

		OLED_ShowNum(3, 6, adcVolt, 1);
		OLED_ShowNum(3, 8, (uint16_t)(adcVolt * 100) % 100, 2);

        OLED_ShowNum(4, 6, angleDeg, 3);
		OLED_ShowNum(4, 10, (uint16_t)(angleDeg * 1000) % 1000, 1);

		Delay_ms(50);
	}
}

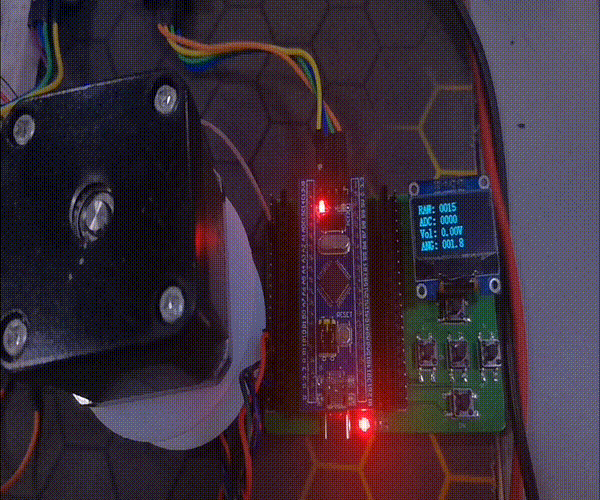

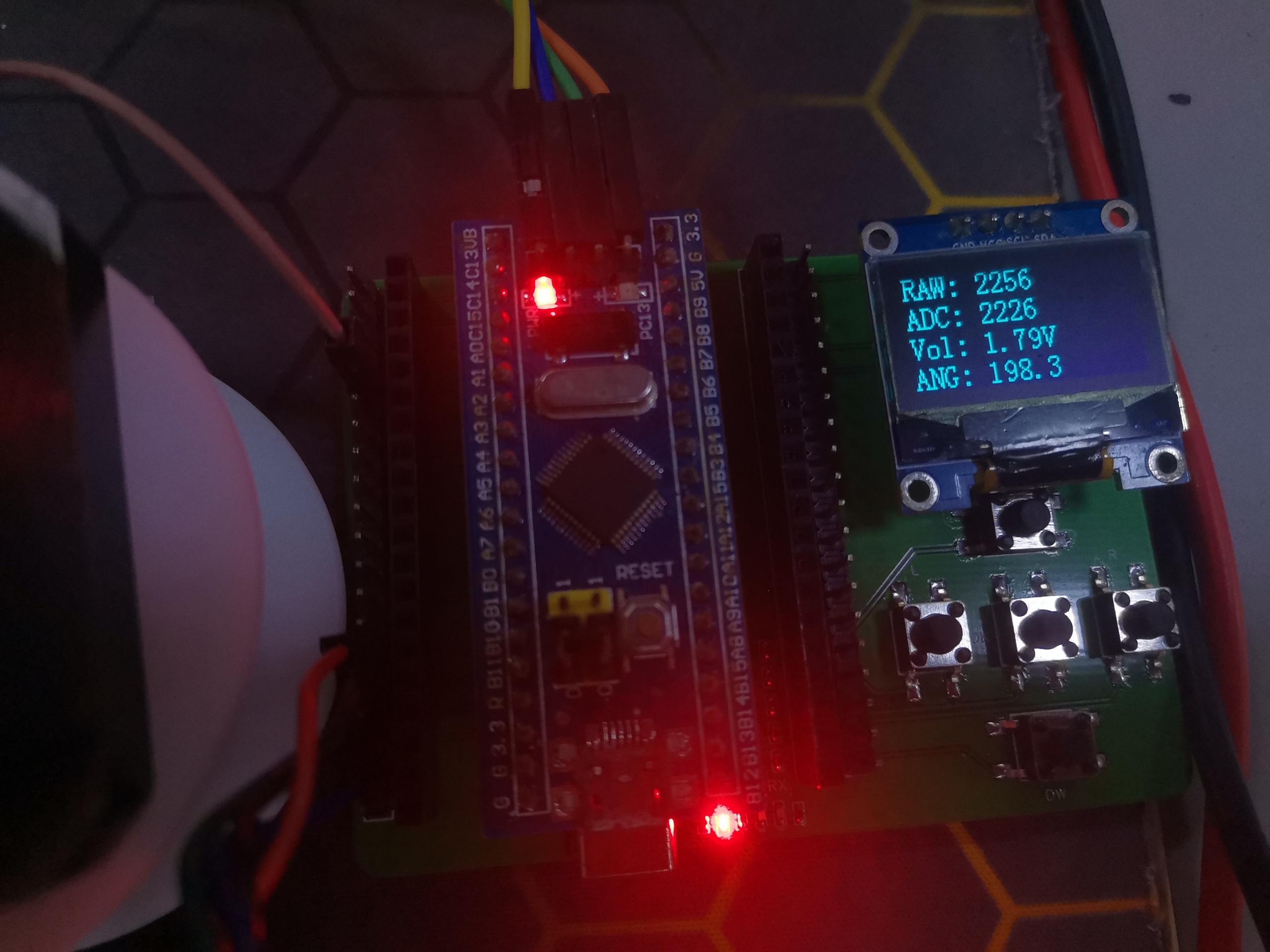

效果展示

将磁铁固定在电机上，让电机转动。

注意事项

  1. AGC 与磁铁摆放：把磁铁放到合适的间隙（典型 0.5--3 mm），并用 AGC 值把距离调到居中（3.3V 下 AGC 0...128，目标约中间值）。如果 AGC 很小或很大，说明磁场太弱或太强。
  2. 程序写 OTP（Burn）非常谨慎：write 0x40 to 0xFF 会永久写入，次数有限。务必在确认无误后再做。
  3. 滤波设定：默认有 slow/fast filter，能在精度与响应间做折中；如果需要高速动态测量请降低慢滤波系数/调整 FTH。
