一、项目背景与核心痛点
某智慧楼宇项目总建筑面积12万平方米，包含办公区、商业综合体及地下车库。其机电设备中，西门子G120变频器（控制空调风机）、倍加福编码器（监测电动百叶角度）等采用ProfibusDP协议，而中控室的和利时DCS（ModbusTCP主站）、施耐德PLC无法直接通讯，导致三大问题：
能耗浪费：空调系统变频器无法根据室内温湿度自动调节，夏季制冷季能耗较设计值高18%；
控制滞后：电动百叶开度数据从采集到DCS显示延迟超2分钟，自然光利用效率低，照明能耗增加15%；
系统孤岛：Profibus设备故障需人工巡检发现，平均处理时间超3小时，影响楼宇舒适度与运营效率。
为破解ProfibusDP与ModbusTCP 的协议壁垒，该项目引入远创智控YC-DPM-TCP网关 模块，构建"末端设备-中控系统"的全链路通讯网络。
二、技术方案与系统架构
（一）核心设备部署

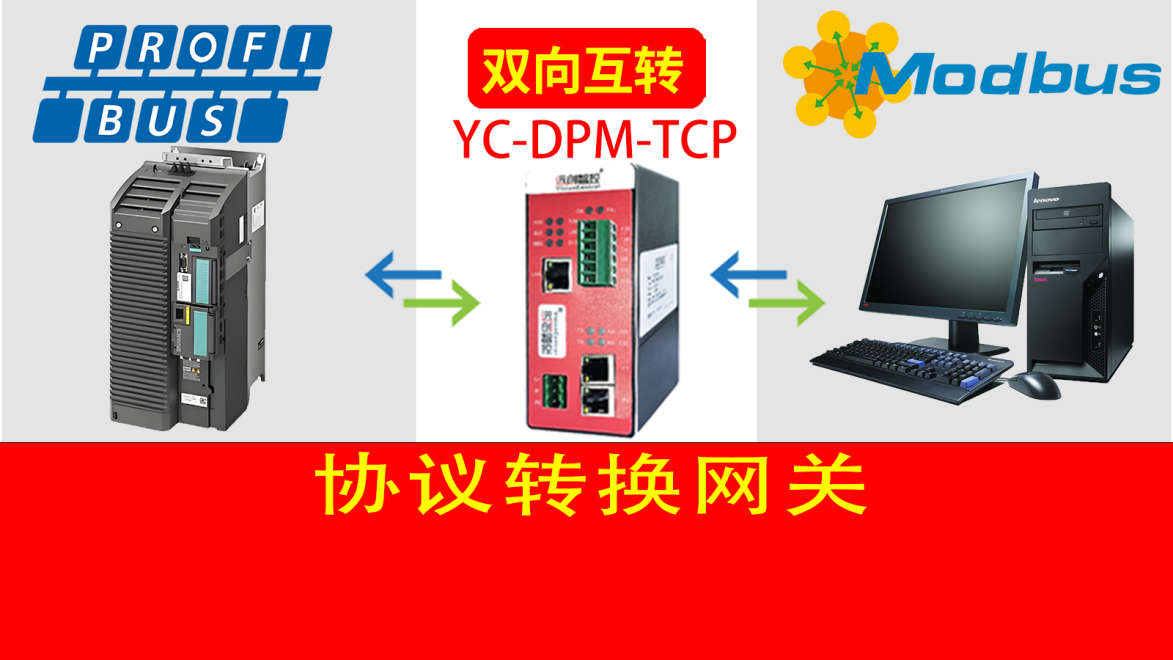

协议转换中枢：部署6台远创智控YC-DPM-TCP网关，作为Profibus DP转Modbus TCP的核心枢纽：
Profibus DP侧：作为主站扫描36台从站设备（含16台变频器、12台编码器、8台步进电机），支持12Mbps通讯速率；
Modbus TCP侧：作为从站接入和利时DCS，兼容03H/16H功能码，数据更新周期≤300ms。
现场设备层：
Profibus DP设备：西门子G120变频器（空调风机控制）、倍加福RVI58N编码器（百叶角度监测）、松下步进电机（窗帘驱动）；
Modbus TCP主站：和利时MACS-KDCS（楼宇自控）、施耐德M340PLC（照明控制）。

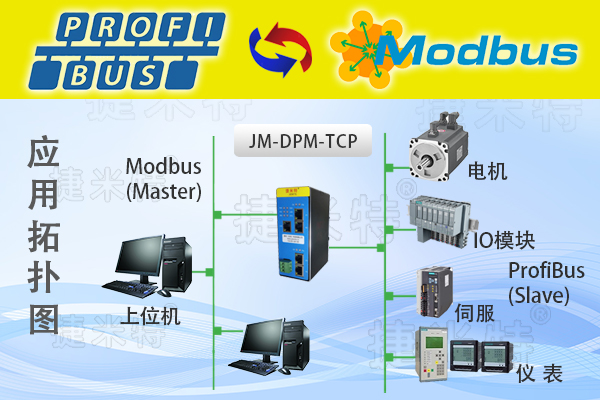

网络拓扑：网关 模块通过双RJ45端口分别连接Profibus DP总线与Modbus TCP网络，支持Modbus TCP服务器冗余，适应楼宇长时间连续运行需求。
（二）协议映射与数据交互
借助远创智控配置软件，完成关键参数的双向映射：
Profibus DP→Modbus TCP：
编码器百叶开度值（16位整型，单位°）→Modbus 40001寄存器；
变频器运行频率（16位整型，单位Hz）→40010寄存器，采样周期100ms；
Modbus TCP→Profibus DP：
DCS下发的风机转速指令（40200寄存器）→Profibus DP控制字，实现0.5Hz精度调速；
照明模式切换指令（40300寄存器）→步进电机控制器，响应延迟≤200ms。
三、应用成效与技术价值
（一）核心功能落地
智能能耗优化：
网关实现温湿度传感器（Modbus TCP）与空调变频器（Profibus DP）的实时联动，当室内温度＞26℃时，DCS通过网关自动提升风机频率，制冷能耗降低15%；
电动百叶根据光照强度（Modbus TCP采集）自动调节开度，办公区自然光利用率提升30%，照明能耗减少12%。
设备协同控制：
办公区人员密度（通过Modbus TCP从门禁系统获取）与空调、照明设备实现联动，无人区域自动切换至节能模式，系统响应延迟从2分钟压缩至500ms；
地下车库风机根据CO浓度（Modbus TCP）与行车道闸（Profibus DP）状态协同控制，车辆入场时风机提前30秒启动，能耗较传统控制方式降低25%。
故障预警体系：
变频器过载、编码器通讯异常等故障信息经网关500ms内上传DCS，触发楼宇三维地图高亮报警，并推送至运维人员移动端；
系统自动调取备用设备接管任务，故障处理时间从3小时缩短至20分钟，设备可用性提升至99.8%。
（二）技术创新点
宽温低功耗设计：
网关采用-20℃~60℃宽温设计，功耗＜5W，适应楼宇强弱电井、吊顶等复杂安装环境，平均无故障运行时间（MTBF）超10万小时；
支持35mm导轨安装与DC24V冗余供电，满足楼宇自动化设备的便捷部署需求。
协议深度兼容：
支持ProfibusDP V0协议与Modbus TCP协议的双向转换，自动适配不同品牌设备的通讯协议，无需定制开发；
内置数据缓存机制，在网络波动时保存最新50组数据，网络恢复后自动补发，确保楼宇控制数据的完整性。
开放接口设计：
支持OPCUA接口，可无缝对接楼宇管理平台（BMS），实现能耗数据、设备状态的统一可视化管理；
提供API开发接口，支持与第三方系统（如物业管理APP）集成，满足智慧楼宇的个性化需求。
四、行业应用与推广价值
（一）楼宇场景适配性
智能办公建筑：适用于写字楼、园区的空调、照明、通风系统的联动控制，实现绿色节能目标；
商业综合体：支持商场、酒店的机电设备集中监控与能源管理，提升运营效率与用户舒适度；
智慧园区：适配园区内给排水、供配电、电梯等设备的协议转换，为园区数字化管理奠定基础。
（二）行业价值体现
部署灵活：单网关可接入32个Profibus DP从站，支持即插即用，适应不同规模楼宇项目；
智能化升级：为楼宇接入AI能耗分析、数字孪生等高级应用奠定通讯基础，推动行业向"低碳化、智慧化"转型。
随着"双碳"目标与建筑智能化发展，该协议转换网关 在智慧建筑、绿色园区等领域具有广阔应用前景，成为楼宇自动化领域协议转换与系统集成的核心技术支撑。
