开源图像与视频过曝检测工具：HSV色彩空间分析与时序平滑处理技术详解

本文基于开源图片的过曝检测项目，开发出视频的过曝检测项目。

• 核心概念：什么是"过曝（Overexposure）"？
• 技术方案与开源工具
  • 成熟的技术方案
  • 经典开源项目
• 经典开源项目
  • OverExposureDetector
  • 视频过曝检测

核心概念：什么是"过曝（Overexposure）"？

在图像或视频中，"过曝"是指画面因接收的光线过强，导致部分或全部区域亮度异常偏高，细节彻底丢失的视觉缺陷。

• 典型表现：画面中的高亮区域（如正午天空、白色墙壁、反光物体）变成"一片纯白"，原本应有的细节（如天空的云层纹理、白色衣服的褶皱、金属反光的层次感）完全消失；


• 反面是"欠曝（Underexposure，光线过暗导致画面发黑、细节丢失）"------二者本质都是"色调分布偏离正常范围"，属于视觉质量的基础缺陷。

技术方案与开源工具

关于图像和视频的过曝检测，行业内已有不少成熟技术方案和开源工具，其核心逻辑围绕"亮度异常偏高"的特征展开，从传统方法到深度学习方案各有侧重。以下是具体分析：

一、成熟的技术方案

过曝检测的核心是识别图像中"亮度饱和且细节丢失"的区域，主流技术方案可分为两类：

1. 传统计算机视觉方案（基于像素/区域特征）

这类方案依赖人工设计的特征（亮度、饱和度等），计算轻量、可解释性强，适合实时或资源受限场景。

• 基于RGB通道分析 ：

  过曝区域的R、G、B三个通道值通常接近255（纯白），因此可通过检测"R>阈值且G>阈值且B>阈值"的像素区域来识别过曝。例如：
  overexposed = (R > 240) & (G > 240) & (B > 240)

  优点：简单直接；缺点：易受高亮度非过曝区域（如白色物体）误判。

• 基于HSV/HSI色彩空间 ：

  过曝区域的特点是"亮度（V）高+饱和度（S）低"（纯白光饱和度接近0），因此通过设定V通道上限（如V>230）和S通道下限（如S<0.3）的组合条件，可更精准筛选过曝区域。

  （当前项目即采用此方案，通过网格划分统计区域内符合条件的像素比例，减少孤立噪点影响）

• 基于亮度分量（Y通道） ：

  在YCbCr等色彩空间中，Y通道直接代表亮度，通过检测Y通道值超过饱和阈值（如Y>240）的区域，并结合纹理特征（过曝区域通常纹理丢失，梯度值低）进一步过滤，可降低误判。

2. 深度学习方案（基于数据驱动）

适用于复杂场景（如逆光、局部过曝），通过模型学习过曝区域的抽象特征，准确性更高，但计算成本也更高。

• 分类任务：训练模型判断图像是否存在过曝（二分类），或过曝程度（多分类），输入为图像，输出为过曝概率。
• 分割任务：训练语义分割模型（如U-Net、DeepLab）直接预测过曝区域的掩码（Mask），可精确到像素级，适合需要定位过曝区域的场景。
• 质量评估衍生：许多图像质量评估（IQA）模型（如BRISQUE、NIQE）会将"过曝"作为影响质量的负向特征，可通过模型中间输出提取过曝相关指标。

3. 视频过曝检测的特殊处理

视频是连续的图像序列，过曝检测需结合时间维度：

• 帧级检测+时序滤波：对视频帧逐一进行图像过曝检测，再通过时序平滑（如连续N帧均检测到过曝才判定为有效）减少瞬时噪点（如闪光灯）的干扰。
• 运动补偿：针对动态场景，通过光流或目标跟踪对齐相邻帧，避免因运动导致的"伪过曝"（如快速移动的高光物体）。

二、经典开源项目

以下开源工具/项目包含过曝检测相关功能，或可作为基础组件快速搭建管线：

1. OpenCV （最基础工具）

   提供完整的色彩空间转换（如BGR→HSV、BGR→YCbCr）、阈值分割、区域分析（轮廓检测）等API，是实现传统过曝检测的核心工具。当前项目即基于OpenCV开发。

2. FFmpeg （视频处理必备）

   可批量提取视频帧、分析视频亮度直方图（通过ffmpeg -i input.mp4 -vf "histogram" -f null -），结合脚本可快速实现视频过曝的批量筛查。

3. libvips （高性能图像处理）

   一款高效的图像库，支持快速计算图像亮度分布、区域统计，适合大规模图像数据集的过曝预处理。

4. ImageMagick （命令行工具）

   提供convert等命令，可直接输出图像的亮度统计（如identify -verbose image.jpg查看亮度通道分布），适合简单的批量检测脚本。

5. 深度学习相关项目

   • TorchVision/OpenCV-Python深度学习模块：可基于预训练的分割模型（如Mask R-CNN）微调，实现过曝区域分割。
   • PIQ（PyTorch Image Quality）：图像质量评估库，包含多个IQA模型，可间接提取过曝相关特征（如亮度异常区域的权重）。
   • Video Analytics SDK（如NVIDIA TAO Toolkit）：针对视频分析的SDK，包含亮度异常检测模块，支持实时视频流处理。

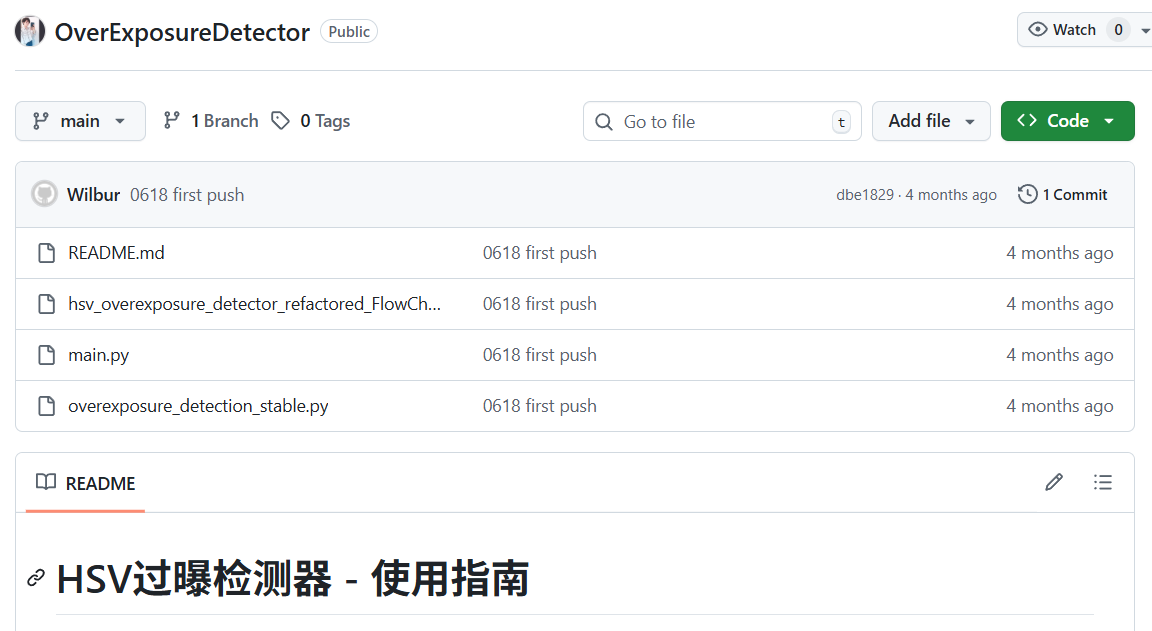

OverExposureDetector 仓库介绍

该仓库是一个基于HSV色彩空间的图像过曝区域检测工具，名为"HSV过曝检测器"，主要通过分析图像的亮度（V通道）和饱和度（S通道）特征来精确识别过曝区域。

核心功能与特性

• 清晰的处理流程：包含9个明确定义的处理步骤（从图像预处理到分析图生成）。
• 灵活的豁免区域：支持设置多个豁免检测区域，且支持负数坐标（正数从左上角计算，负数从右下角计算），可规避时间戳、设备信息等易误判区域。
• 智能的区域合并：通过DFS自动识别相邻网格（共享顶点即视为相邻，最多8个相邻网格）并合并为过曝区域。
• 详细的日志记录 ：可选verbose模式，输出完整处理过程日志并保存至文件。
• 丰富的可视化：生成结果图像（标记过曝区域）和分析图像（HSV曲线分析图、过曝网格标记图等）辅助调试。

核心组件

• overexposure_detection_stable.py：实现核心检测逻辑，定义HSVOverexposureDetector类，包含初始化参数配置和detect主检测方法。
• main.py：提供使用示例，演示如何创建检测器、设置参数、处理图像并输出结果。
• README.md：详细的使用指南，包括快速开始、参数说明、输出说明、最佳实践和常见问题。

使用方式

基础流程

1. 初始化检测器，配置网格大小、HSV阈值、过曝判定阈值等参数。
2. 调用detect方法，传入图像路径、豁免区域（可选）和输出目录。
3. 获取检测结果，包括是否检测到过曝、过曝区域数量及详情、处理时间等。

关键参数

• 构造函数参数：grid_size（网格大小）、v_threshold（V通道阈值）、s_threshold（S通道阈值）、overexpose_threshold（网格过曝像素比例阈值）等。
• detect方法参数：image_path（图像路径）、exclude_regions（豁免区域列表）、save_dir（输出目录）。
  以下是HSVOverexposureDetector构造函数中各参数的详细意义，结合检测原理和实际作用进行说明：

1. grid_size（int，默认值30）

• 定义 ：图像网格划分的尺寸（单位：像素），即把输入图像均匀划分为若干个grid_size×grid_size的正方形小网格。
• 作用：作为检测的基本单位，所有过曝判断均以网格为粒度进行分析。
• 影响 ：
  • 精度：网格越小（如20像素），对细节的识别越敏感，能检测到更小的过曝区域，但计算量增加，速度变慢。
  • 速度：网格越大（如40像素），计算效率更高，但可能遗漏小面积过曝区域。
• 默认值适用场景：30像素为平衡值，适用于多数中等分辨率图像（如1920×1080）。

2. v_threshold（int，默认值230，范围0-255）

• 定义：HSV色彩空间中"亮度通道（V通道）"的阈值。V通道值范围为0（纯黑）到255（纯白）。
• 作用 ：判断像素是否"过亮"------当像素的V值≥v_threshold时，认为该像素亮度符合过曝特征。
• 影响 ：
  • 阈值越高（如240）：检测标准越严格，仅识别极亮区域（接近纯白），减少误判但可能漏检。
  • 阈值越低（如220）：检测标准越宽松，能识别更多偏亮区域，但可能误判高反光非过曝区域。
• 默认值意义：230为平衡值，适用于多数场景中"明显过曝但未完全纯白"的区域检测。

3. s_threshold（float，默认值0.3，范围0-1）

• 定义：HSV色彩空间中"饱和度通道（S通道）"的阈值。S通道值范围为0（灰度/无色彩）到1（纯色彩）。
• 作用 ：判断像素是否"低饱和"------当像素的S值≤s_threshold时，认为该像素色彩饱和度符合过曝特征（过曝区域通常因光线过强而失去色彩，呈现灰白）。
• 影响 ：
  • 阈值越低（如0.2）：仅允许极低饱和度的像素被判定为过曝，适合严格区分"过曝"与"高亮度彩色区域"（如红色灯光）。
  • 阈值越高（如0.4）：允许更高饱和度的像素被纳入过曝判断，适合检测"色彩较淡的过曝区域"。
• 默认值意义：0.3为平衡值，兼顾"过曝区域低饱和"的特性与对彩色高亮度区域的过滤。

4. overexpose_threshold（float，默认值0.5，范围0-1）

• 定义：单个网格中"过曝像素"的占比阈值。
• 作用：判断网格是否为"过曝网格"------当一个网格中同时满足"V≥v_threshold且S≤s_threshold"的像素数量占网格总像素的比例≥该阈值时，该网格被标记为过曝网格。
• 影响 ：
  • 阈值越高（如0.7）：要求网格中大部分像素都是过曝像素才判定为过曝网格，减少零星过曝像素的干扰。
  • 阈值越低（如0.3）：允许网格中较少比例的过曝像素即判定为过曝网格，适合检测"局部过曝"区域。
• 默认值意义：0.5为平衡值，避免因少量过曝像素误判网格，同时保证对明显过曝区域的识别。

5. min_region_size（int，默认值9）

• 定义：构成"有效过曝区域"所需的最小相邻过曝网格数量。
• 作用：过滤噪声或微小过曝区域------通过DFS（深度优先搜索）合并相邻的过曝网格（共享顶点即视为相邻，最多8个方向），仅保留网格数量≥该阈值的区域作为最终过曝区域。
• 影响 ：
  • 数值越大（如16）：仅保留大面积过曝区域，适合过滤小光斑、反光等干扰。
  • 数值越小（如4）：允许小面积过曝区域被识别，适合检测细微过曝。
• 默认值意义：9为平衡值（约3×3网格大小），既避免误判零星过曝网格，又能识别中等大小的过曝区域。

6. verbose（bool，默认值False）

• 定义：是否启用详细模式。
• 作用 ：控制日志输出和中间结果保存：
  • True：输出详细的处理步骤日志（如各环节耗时、网格统计数据），并保存HSV分析图、过曝网格标记图等中间结果到analysis/目录，便于调试参数。
  • False：仅输出关键结果，不保存中间图像，减少IO开销，适合批量处理。
• 使用建议 ：调试时设为True，正式批量检测时设为False以提高效率。

这些参数相互配合，共同决定了过曝检测的灵敏度、精度和效率，可根据实际场景（如图像分辨率、过曝区域大小、是否有干扰区域等）调整组合。

输出内容

• 结果图像 ：在原图上用红色框标记过曝区域，保存于results/文件夹。
• 分析图像 （仅verbose=True时生成）：HSV曲线分析图、过曝网格标记图，保存于analysis/文件夹。
• 返回值 ：包含检测状态（detected）、区域数量（num_regions）、区域详情（边界框、网格数等）、处理时间等信息的字典。

最佳实践

• 参数调优：根据需求选择严格/平衡/宽松模式（调整V和S阈值），或平衡性能与精度（调整网格大小和最小区域尺寸）。
• 批量处理 ：通过循环调用detect方法处理多张图像，建议关闭verbose模式以提高效率。
• 调试技巧 ：开启verbose模式分析典型图像，根据HSV分析图调整阈值，根据过曝网格图调整最小区域尺寸。

该工具适用于监控画面、摄影图像等场景的过曝区域自动检测，可通过灵活配置参数适应不同场景需求。

视频过曝检测分支

我基于OverExposureDetector扩充了部分功能，新增视频文件的过曝检测，具体可以参考我在github发布的分支。

新增视频文件的过曝检测

位于位于video_exposure_detect.py的VideoOverexposureProcessor类

代码分析

1. 初始化方法 init

def __init__(self, detector, consecutive_frames: int = 3, save_frames: bool = False):
    self.detector = detector
    self.save_frames = save_frames
    self.consecutive_frames = consecutive_frames
    self.detection_history = deque(maxlen=consecutive_frames)
    self.is_overexposed = False
    self.frame_count = 0

参数:

• detector: 过曝检测器实例

• consecutive_frames: 触发过曝判定的连续帧数（默认3帧）

• save_frames: 是否保存中间检测结果

• 属性初始化:

• detection_history: 固定长度的队列（存储最近N帧的检测结果）

• is_overexposed: 当前平滑后的过曝状态

• frame_count: 已处理帧计数器

2. 单帧处理方法 process_frame

def process_frame(self, frame: np.ndarray, save_dir: str = None) -> dict:
    self.frame_count += 1
    try:
        # 创建临时文件存储当前帧
        with tempfile.NamedTemporaryFile(suffix='.png', delete=False) as temp_file:
            temp_path = temp_file.name
            cv2.imwrite(temp_path, frame)

功能: 将内存中的帧数据写入临时PNG文件

技术点:

• tempfile.NamedTemporaryFile 创建唯一临时文件

• cv2.imwrite 将NumPy数组保存为图像

        # 构建保存路径（如需保存）
        save_frame_dir = os.path.join(save_dir, f"frame_{self.frame_count}") if (self.save_frames and save_dir) else None

        # 调用检测器
        result = self.detector.detect(
            image_path=temp_path,
            exclude_regions=None,
            save_dir=save_frame_dir
        )

        # 清理临时文件
        if os.path.exists(temp_path):
            os.remove(temp_path)

检测流程:

1. 根据参数决定是否创建子目录保存结果
2. 调用检测器的detect方法（需实现过曝区域检测）
3. 删除临时文件释放资源

        # 更新检测历史
        self.detection_history.append(result['detected'])

        # 时序平滑判断（连续N帧过曝才标记）
        if len(self.detection_history) == self.consecutive_frames:
            self.is_overexposed = all(self.detection_history)

        # 提取过曝区域边界框
        bboxes = [region['bbox'] for region in result['regions']] if result['detected'] else []

核心逻辑:

• 将当前帧检测结果加入历史队列

• 当队列满时，检查是否所有帧都过曝（all()函数）

• 提取过曝区域的边界框坐标（用于可视化）

        return {
            **result,  # 原始检测结果
            'frame_number': self.frame_count,
            'smoothed_result': self.is_overexposed,  # 平滑后的结果
            'consecutive_frames': self.consecutive_frames,
            'bboxes': bboxes  # 边界框列表
        }

返回结构: 包含原始结果+处理元数据的字典

    except Exception as e:
        # 错误处理（打印详细日志）
        print(f"\n===== 处理第 {self.frame_count} 帧时出错 =====")
        print(f"错误描述: {str(e)}")
        traceback.print_exc()  # 打印完整堆栈

        # 返回安全结果防止中断流程
        return {
            'detected': False,
            'frame_number': self.frame_count,
            'smoothed_result': False,
            'bboxes': []
        }

健壮性设计:

• 捕获所有异常并打印详细错误信息

• 返回"安全"结果保证视频处理不中断

3. 视频处理方法 process_video

def process_video(self, video_path: str, save_dir: str = None) -> dict:
    try:
        cap = cv2.VideoCapture(video_path)
        if not cap.isOpened():
            raise ValueError(f"无法打开视频文件: {video_path}")

初始化视频流:

• 使用OpenCV打开视频文件

• 验证文件是否可读

        # 创建输出目录
        video_name = os.path.splitext(os.path.basename(video_path))[0]
        video_save_dir = os.path.join(save_dir, video_name) if save_dir else None
        if video_save_dir:
            os.makedirs(video_save_dir, exist_ok=True)

        # 获取视频元数据
        fps = cap.get(cv2.CAP_PROP_FPS)
        total_frames = int(cap.get(cv2.CAP_PROP_FRAME_COUNT))
        width = int(cap.get(cv2.CAP_PROP_FRAME_WIDTH))
        height = int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))

目录管理:

• 从视频路径提取文件名创建专属目录

• exist_ok=True避免目录已存在时报错

• 元数据获取:

• 使用OpenCV属性获取FPS/总帧数/分辨率

        # 初始化输出视频
        output_video_path = os.path.join(video_save_dir, f"{video_name}_overexposure.mp4")
        fourcc = cv2.VideoWriter_fourcc(*'mp4v')
        out = cv2.VideoWriter(output_video_path, fourcc, fps, (width, height))

视频写入器:

• 使用MP4V编码创建输出视频文件

• 保持与原视频相同的FPS和分辨率

        # 状态跟踪变量
        results = []
        overexposed_frames = 0
        overexposed_intervals = []
        in_overexposure = False
        start_frame = 0

统计指标:

• overexposed_frames: 总过曝帧数

• overexposed_intervals: 过曝时间段列表

• in_overexposure: 当前是否处于过曝区间

        while cap.isOpened():
            ret, frame = cap.read()
            if not ret:
                break

            # 处理当前帧
            result = self.process_frame(frame, video_save_dir)

            # 在帧上绘制过曝区域
            for bbox in result['bboxes']:
                x1, y1, x2, y2 = bbox
                cv2.rectangle(frame, (x1, y1), (x2, y2), (0, 0, 255), 2)

            out.write(frame)  # 写入处理后的帧
            results.append(result)

核心处理循环:

1. 逐帧读取视频
2. 调用process_frame检测过曝
3. 用红色矩形标记过曝区域
4. 保存带标记的帧到新视频

            # 过曝区间统计
            if result['smoothed_result']:
                overexposed_frames += 1
                if not in_overexposure:  # 进入新过曝区间
                    in_overexposure = True
                    start_frame = self.frame_count
            else:
                if in_overexposure:  # 过曝区间结束
                    in_overexposure = False
                    overexposed_intervals.append({
                        'start': start_frame,
                        'end': self.frame_count - 1,
                        'duration': (self.frame_count - 1 - start_frame) / fps
                    })

区间检测算法:

• 当smoothed_result从False变为True时记录区间开始

• 当从True变为False时计算区间时长（秒）

        # 处理视频结束时仍处于过曝状态的情况
        if in_overexposure:
            overexposed_intervals.append({
                'start': start_frame,
                'end': total_frames,
                'duration': (total_frames - start_frame) / fps
            })

        cap.release()
        out.release()

边界处理:

• 确保视频结束时的过曝区间被正确记录

• 释放视频资源

        # 生成汇总报告
        total_duration = total_frames / fps if fps > 0 else 0
        overexposed_duration = sum(interval['duration'] for interval in overexposed_intervals)
        overexposed_ratio = overexposed_duration / total_duration if total_duration > 0 else 0

        return {
            'video_path': video_path,
            'total_frames': total_frames,
            'total_duration': total_duration,
            'overexposed_frames': overexposed_frames,
            'overexposed_duration': overexposed_duration,
            'overexposed_ratio': overexposed_ratio,
            'overexposed_intervals': overexposed_intervals,
            'consecutive_frames_used': self.consecutive_frames
        }

统计报告:

• 计算过曝总时长和占比

• 返回包含所有关键指标的字典

    except Exception as e:
        print(f"\n===== 视频 {video_path} 整体处理出错 =====")
        print(f"错误描述: {str(e)}")
        traceback.print_exc()
        return None

错误处理:

• 捕获整个视频处理流程的异常

• 打印错误详情后返回None

新增utils.py

脚本功能总结

1. get_supported_extensions()

功能: 返回支持的媒体文件扩展名列表

• 返回图像格式: .jpg, .jpeg, .png, .bmp, .gif, .tiff

• 返回视频格式: .mp4, .avi, .mov, .mkv, .flv, .wmv

• 作用: 作为扩展名定义的单一数据源

2. find_media_files(root_dir)

功能: 递归查找目录中的所有媒体文件

• 遍历指定目录及其所有子目录

• 自动分类为图像文件和视频文件两个列表

• 返回: (图像文件路径列表, 视频文件路径列表)

3. is_image_file(file_path)

功能: 快速判断单个文件是否为支持的图像格式

• 基于文件扩展名进行检查

• 返回: 布尔值（True/False）

4. is_video_file(file_path)

功能: 快速判断单个文件是否为支持的视频格式

• 基于文件扩展名进行检查

• 返回: 布尔值（True/False）

扩充main.py

脚本函数功能总结

1. process_image(detector, image_path, save_dir)

功能: 处理单张图像的过曝检测

• 调用HSV过曝检测器对单张图像进行分析

• 输出详细的检测结果（是否过曝、区域数量、处理时间等）

• 检测到过曝时会显示每个过曝区域的坐标和网格数量

• 返回: 检测结果字典或出错时返回None

2. process_video(detector, video_path, save_dir, consecutive_frames, save_frames)

功能: 处理视频文件的过曝检测

• 创建视频处理器实例进行时序平滑检测

• 生成带过曝标记的输出视频

• 保存详细的检测结果到JSON文件

• 输出视频级别的统计信息（过曝时长、比例、区间等）

• 返回: 视频检测汇总结果或出错时返回None

3. demo()

功能: 完整的演示函数

• 初始化HSV过曝检测器（配置特定参数）

• 自动查找指定目录下的所有图像和视频文件

• 批量处理所有发现的媒体文件

• 分别调用图像和视频处理函数

• 提供完整的处理流程示例
