一、 产品概览

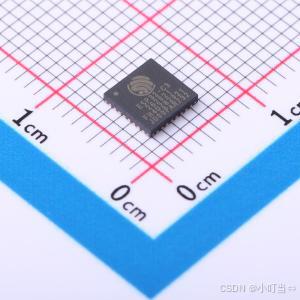

ESP8266芯片 和 ESP8285芯片

乐鑫的这经典 Wi-Fi 芯片 ESP8266 和 ESP8285 详细的产品系列概览和对比。
ESP8285 可以看作是 ESP8266 的"内置闪存"版本 。它们在核心功能和性能上非常相似，但关键区别在于存储集成度。

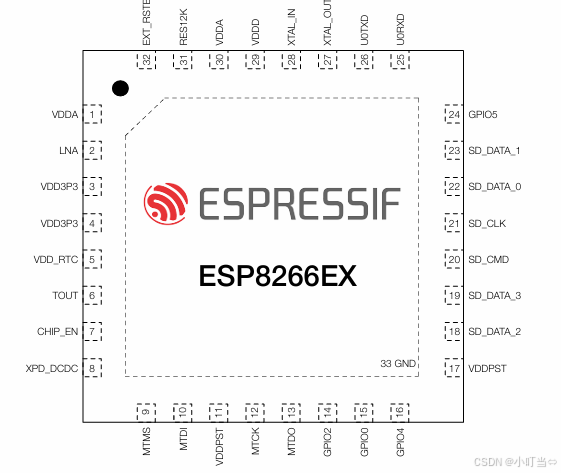

ESP8266 是一款高度集成的 Wi-Fi SoC，专为物联网应用设计。它以其极低的成本、强大的功能和活跃的社区而闻名，可以说是"开源硬件"和"DIY物联网"领域的现象级产品。

核心特点

  • 核心： 单核 Tensilica L106 32 位 RISC 处理器，最高主频 80 MHz（可超频至 160 MHz）。
  • 无线： 支持 802.11 b/g/n Wi-Fi (2.4 GHz)，支持 STA、AP 和 STA+AP 模式。
  • 内存： 集成 64 KB 的指令存储器和 96 KB 的数据存储器。
  • 外设： 丰富的 GPIO（UART, PWM, I2C, I2S, SPI, 1-Wire, ADC 等）。
  • 存储 ： 需要外接 SPI Flash，通常为 512 KB 到 4 MB，用于存储程序和数据。
  • 功耗： 深度睡眠模式下电流低至 20 µA。

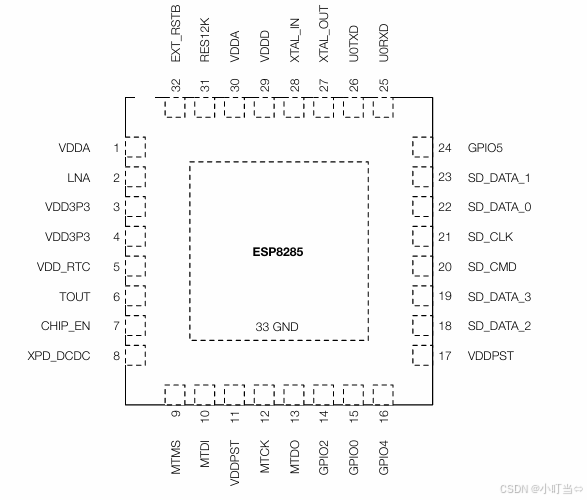

ESP8285 是 ESP8266 的升级版，它在单颗芯片内集成了 1 MB 的 SPI Flash。这使得它可以在不依赖外部存储芯片的情况下独立工作，极大地缩小了产品尺寸并简化了电路设计。

核心特点（与 ESP8266 对比）

特性 ESP8266 ESP8285
核心处理器 单核 Tensilica L106 @ 80/160 MHz 同 ESP8266
Wi-Fi 协议 802.11 b/g/n 同 ESP8266
内置 SRAM 64 KB + 96 KB 同 ESP8266
内置 Flash 无 集成 1 MB
封装尺寸 通常需要芯片+外部Flash，总面积大 QFN32 小封装，系统总体尺寸小
电路复杂性 较复杂，需要为 Flash 设计电路 更简单，外围元件少
成本 芯片本身便宜，但需考虑外部Flash和PCB面积 芯片单价稍高，但系统总成本可能更低

  • 对于爱好者、学生和大多数原型开发 ，ESP8266（尤其是 NodeMCU 或 Wemos D1 Mini 这类开发板）是绝佳选择，因为其资源丰富、社区支持强大、价格低廉。

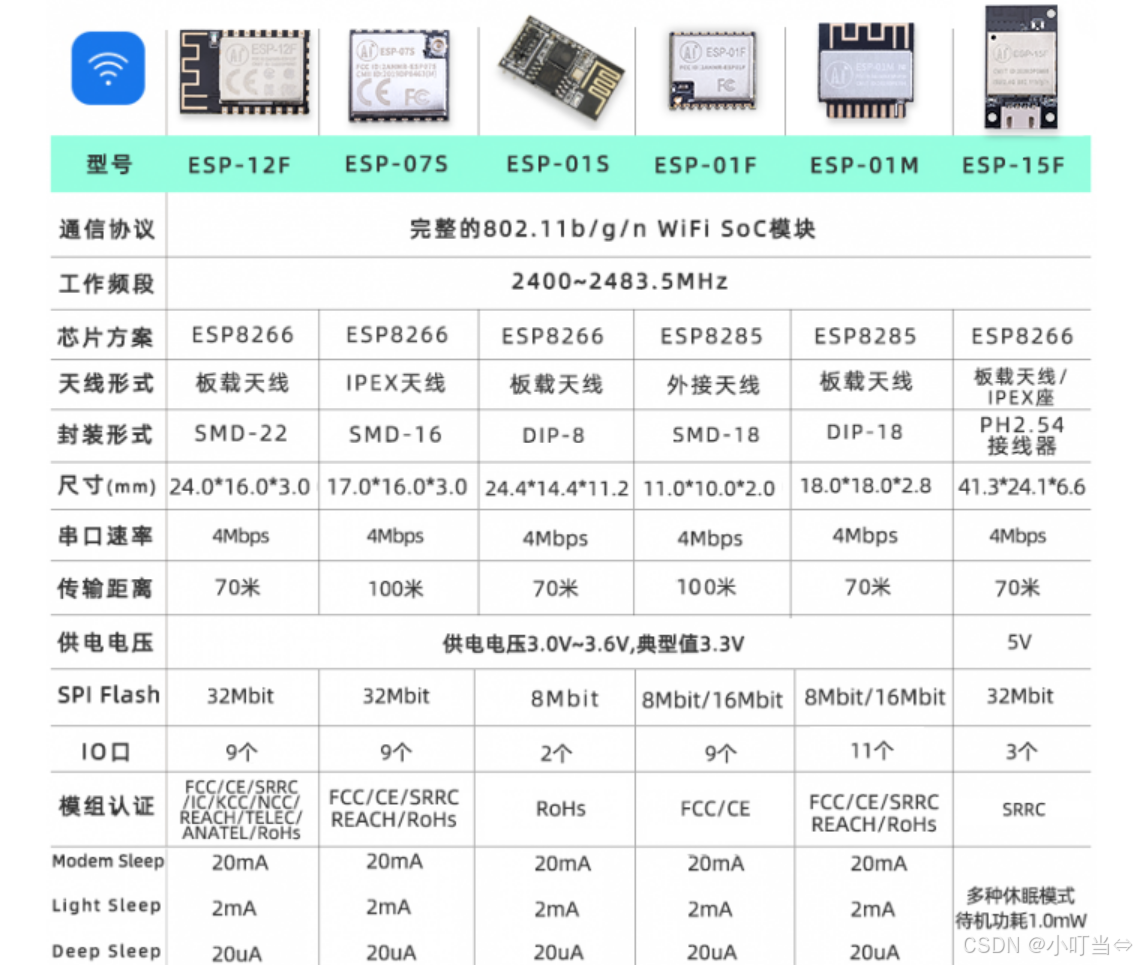

ESP8266系列模块

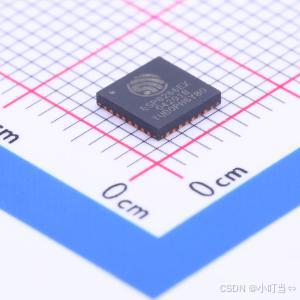

ESP8266 是一小块芯片

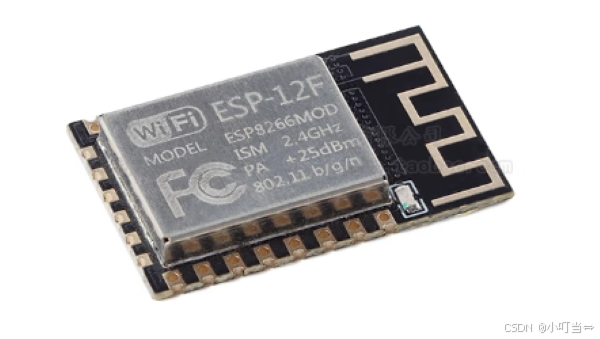

ESP8266MOD ，带银色屏蔽罩的，是可以用的"模块"，内部集成了小电容、晶振之类的最小系统

该模块原厂厂家是安信可，但也有很多其他厂商也做一样的兼容模块，网上购买时注意区分，一般安信可的模块会比其他厂商贵一点。

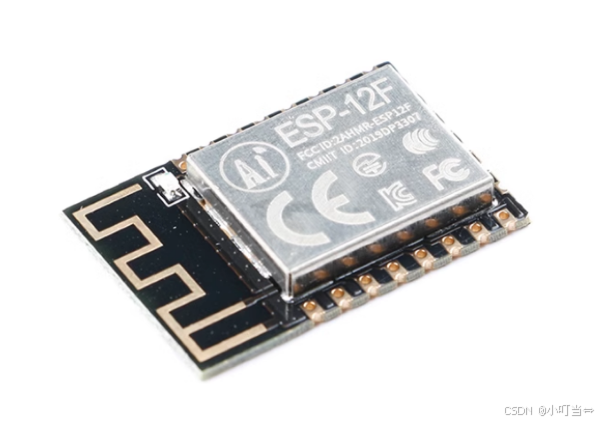

图片中带有 Ai 标识的是安信可的产品

ESP-0系列模组

ESP-01、ESP-01S、ESP-07 和 ESP-07S 都是基于乐鑫 ESP8266 芯片的 WiFi 模块，

但它们在外观、引脚、性能和适用场景上有显著区别。

下面我将详细对比它们的区别、优缺点和适用场景。

核心区别快速概览

特性 ESP-01 / ESP-01S ESP-07 / ESP-07S
天线 PCB板载天线 IPEX接口，可外接天线（ESP-07S也有板载天线版本）
GPIO数量 非常少（仅2个可用） 较多（约9个可用）
Flash大小 通常1MB 通常4MB
引脚间距 2.54mm（标准） 2.0mm（更密，需转接板）
核心特点 极致紧凑、成本极低 信号好、功能全，性能与尺寸的平衡
主要用途 简单的开关、状态上报 需要多个IO或强信号的复杂项目

详细对比与分析

1. ESP-01 & ESP-01S

这两者是最早也是最经典的型号，通常被看作是一类。

ESP-01 与 ESP-01S 之间的微小区别：

  • ESP-01 ：
    • Flash： 早期多为512KB。
    • 电源LED： 有一个蓝色的电源指示灯（在VCC上）。
    • 复位电路： 需要外部复位电路才能稳定工作。
  • ESP-01S （ESP-01的升级版）：
    • Flash： 通常为1MB。
    • LED： 只有一个连接到GPIO2的蓝色可编程LED，取消了VCC上的电源LED，功耗更低。
    • 复位电路 ： 板载了复位电路和电源滤波电路，稳定性大大提升。
    • 外观： 背面有一颗红色的"AI-Thinker"标志芯片（实际上是电源芯片）。

现在市面上基本都卖的是ESP-01S。

ESP-01(S) 详细分析：

  • 引脚 ： 仅有8个引脚（2x4），其中可用的GPIO只有GPIO0和GPIO2。UART（TX/RX）也被占用。
  • 优点 ：
    1. 尺寸极小：非常节省空间。
    2. 成本极低：是这四款中最便宜的。
    3. 生态成熟：资料和教程极其丰富。
  • 缺点 ：
    1. GPIO极度匮乏：只有2个可用IO，极大限制了功能。
    2. 信号较弱：板载PCB天线性能一般，穿墙能力差。
    3. 编程不便：需要手动切换GPIO0的高低电平来进入烧录模式。
    4. Flash较小：1MB空间限制了固件大小（例如不能使用最新版的MicroPython）。
  • 适用场景 ：
    • 简单的智能开关、LED灯控制。
    • 传感器数据上报（只需要1-2个传感器的场景）。
    • 作为现有设备的WiFi串口透传模块。
2. ESP-07 & ESP-07S

这两者是功能更强的型号，可以看作是ESP-01系列的"完全体"。

ESP-07 与 ESP-07S 之间的微小区别：

  • ESP-07 ：
    • 天线 ： 通常只有IPEX接口 ，没有板载天线。你必须外接一个天线才能使用。
  • ESP-07S ：
    • 天线 ： 是ESP-07的改进版，通常同时具备IPEX接口和板载PCB天线 ，并通过一个电阻或0欧姆电容来选择使用哪一种天线。默认通常焊接的是板载天线。

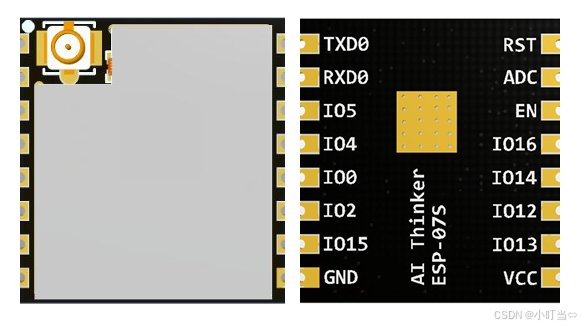

ESP-07(S) 详细分析：

  • 引脚： 采用2x8的16引脚设计，引出了包括ADC、多个GPIO、SPI、I2C等在内的几乎所有ESP8266功能引脚。
  • 优点 ：
    1. GPIO丰富： 拥有约9个可用GPIO，可以连接更多外设（如显示屏、多个传感器、舵机等）。
    2. 信号强劲灵活： IPEX接口可以连接外置天线，获得极佳的信号质量和传输距离，非常适合穿墙或覆盖大范围区域。
    3. Flash更大： 通常为4MB，可以存放更复杂的固件和文件系统。
    4. 性能完备： 引出了所有功能接口，可玩性极高。
  • 缺点 ：
    1. 尺寸较大： 比ESP-01大不少。
    2. 成本稍高： 比ESP-01贵。
    3. 引脚间距小： 2.0mm的间距不方便直接插在面包板上，通常需要购买专用的转接板。
    4. 需要选择天线： 如果使用ESP-07，必须自行准备天线；使用ESP-07S时需要注意天线选择电阻的配置。
  • 适用场景 ：
    • 所有需要多个IO的复杂物联网项目。
    • 对WiFi信号强度有要求的场景（如智能家居中控、远程数据采集）。
    • 需要运行MicroPython/NodeMCU等需要大Flash的固件的项目。

总结与选购建议

模块 推荐指数 核心优势 核心劣势 最适合的玩家
ESP-01(S) ★★★☆☆ 便宜、小巧 IO太少，信号弱 初学者、做简单开关类项目、成本敏感型用户
ESP-07(S) ★★★★★ IO全、信号强、Flash大 需要转接板，稍贵 中级和高级玩家、需要稳定信号或多功能项目的用户

最终建议：

  • 对于初学者或极其简单的项目 ：可以从ESP-01S入手，因为它接线简单，成本低，足以让你理解ESP8266的基本工作原理。
  • 对于绝大多数物联网DIY项目 ：强烈推荐使用ESP-07S。它虽然需要多买一个转接板，但其丰富的IO和强大的信号能力会让你在项目开发中免受限制，体验好得多。多出来的成本和空间是绝对值得的。
  • 对于需要极致信号的项目 （如距离很远或有墙体阻隔）：选择ESP-07，然后自己配一个高质量的外置棒状天线，效果最佳。

简单来说，ESP-07S是ESP-01S在功能和性能上的全面升级版，是更通用、更推荐的选择。除非你的项目对尺寸和成本有极端要求，否则应优先考虑ESP-07S。

ESP-12系列模组

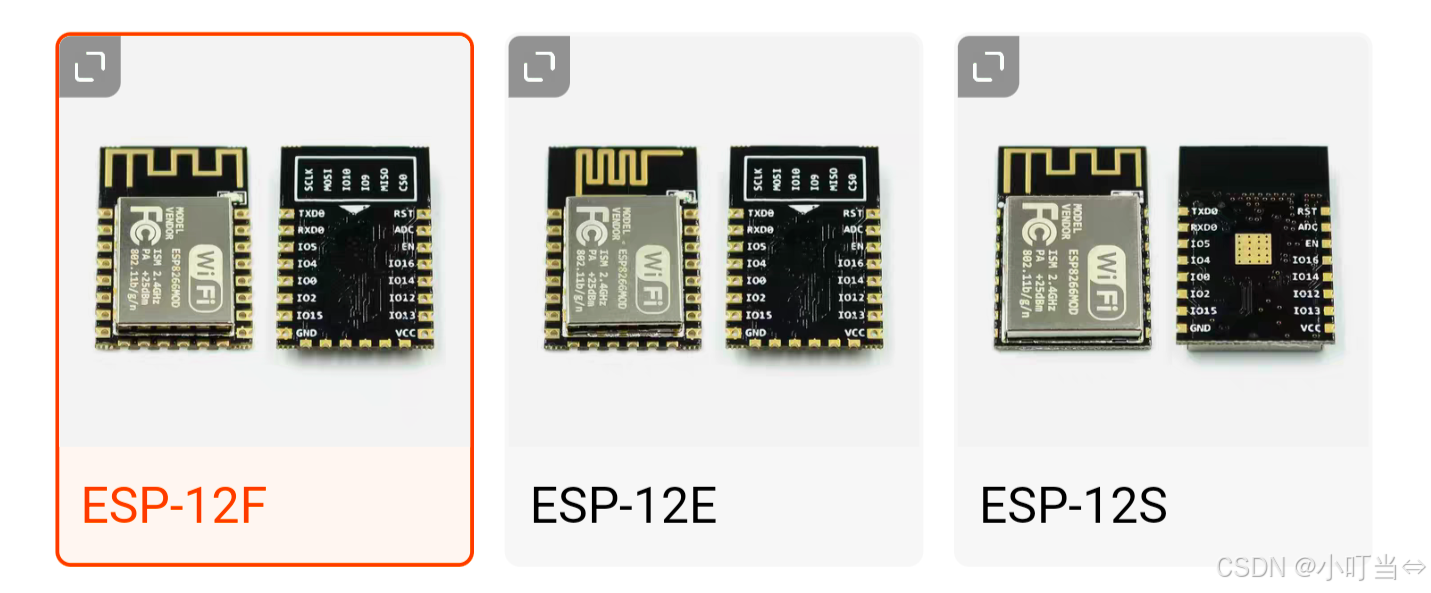

如图， 直观区别主要在最下面一排六个 IO 口的有无、PCB 天线的设计，以及中心一块散热铜。当然模块内部也有些许不同，但大多数情况都是引脚封装兼容、程序通刷的

发布顺序为：ESP-12E → ESP-12F → ESP-12S

需要注意的是，ESP-12 下面一排六个 IO 口虽然看着是有，但实际上一般都无法使用。

包括官方安信可的手册里，也写了不可用

因为这一排 IO 都用于连接到内置的 SPI flash 了，IO9 IO10 用于四线 SPI 的另外两条线

ESP-12E使用的PCB板层为两层，ESP-12F使用的PCB板层为四层，使用上更加稳 定，ESP-12S在ESP-12F的基础上将IO0,IO15,RST,EN引脚进行了内部上下拉处理， 接线上只需要接四根线就可以正常使用。

ESP32芯片产品概览

根据您提供的截图内容，我对ESP32系列芯片进行了梳理和总结，主要分为ESP32经典系列、ESP32-S系列、ESP32-C系列、ESP32-H系列和ESP32-P系列。

ESP32系列芯片对比总结

系列 核心型号示例 架构与核心 最大主频 无线连接 关键特性 内存/存储 典型应用
ESP32 ESP32-D0WD-V3 Xtensa® 单/双核 240 MHz Wi-Fi, BT/BLE 通用性强，外设丰富，功耗低 约520KB SRAM，外接Flash 物联网设备，智能家居，工业控制
ESP32-S2 ESP32-S2FH4 Xtensa® 单核 240 MHz Wi-Fi 强化安全，USB OTG，触摸传感器 320KB SRAM，外接Flash USB设备，人机交互界面，安全应用
ESP32-C6 ESP32-C6FH4 RISC-V 单核 160 MHz Wi-Fi 6, BLE, 802.15.4 支持最新Wi-Fi 6，多协议共存 512KB SRAM，外接Flash 高性能、低功耗物联网设备
ESP32-H2 ESP32-H2FH4 RISC-V 单核 96 MHz BLE, 802.15.4 专为低功耗Mesh网络设计 320KB SRAM，外接Flash Thread/Zigbee设备，Matter网桥
ESP32-P4 ESP32-P4 RISC-V 双核+单核 未明确 无 高性能，强大多媒体处理能力 768KB L2MEM，可叠封PSRAM 图像处理，语音识别，高端嵌入式

各系列详细说明

1. ESP32经典系列
  • 核心特点：功能全面的入门级MCU，兼具Wi-Fi和经典/低功耗蓝牙。
  • 性能：CPU主频最高240MHz，提供充足的处理能力和丰富的外设（触摸、霍尔、SD卡、以太网等）。
  • 优势：生态系统成熟，资料丰富，是许多物联网项目的首选。
  • 适用场景：通用的Wi-Fi+蓝牙物联网节点、可穿戴设备、工业传感器。
2. ESP32-S2系列
  • 核心特点：专注于Wi-Fi连接和安全性，去除了蓝牙功能，增加了USB OTG等接口。
  • 性能：单核240MHz，安全性增强（安全启动、Flash加密）。
  • 优势：适合需要USB连接或更高安全性的应用。
  • 适用场景：USB设备模拟（如U盘、键盘）、触摸屏交互界面、安全摄像头。
3. ESP32-C6系列
  • 核心特点：首款支持Wi-Fi 6的ESP芯片，同时集成了蓝牙LE和IEEE 802.15.4（Thread/Zigbee）。
  • 性能：RISC-V单核160MHz，在连接性能和功耗上有显著优化。
  • 优势：面向未来的多协议连接解决方案，网络效率和抗干扰能力更强。
  • 适用场景：需要高速、稳定Wi-Fi连接的智能家居设备，以及多协议网关。
4. ESP32-H2系列
  • 核心特点：专为低功耗Mesh网络设计，支持蓝牙LE和IEEE 802.15.4。
  • 性能：RISC-V单核96MHz，功耗极低。
  • 优势：是构建Matter、Thread或Zigbee终端设备的理想选择。
  • 适用场景：智能传感器、门锁、开关等电池供电的Mesh网络设备。
5. ESP32-P4系列
  • 核心特点：定位高性能应用，无内置无线功能，专注于强大的计算和多媒体处理。
  • 性能：RISC-V双核+单核架构，拥有大容量内部RAM并支持外接PSRAM。
  • 优势：强大的图像和语音处理能力，外设接口高端（如MIPI-CSI/DSI）。
  • 适用场景：本地AI推理、智能显示屏、复杂的语音助手、机器视觉。

如何选择？

  • 需要Wi-Fi和蓝牙 ：选择经典ESP32 （性价比高）或ESP32-C6（性能更优，支持Wi-Fi 6）。
  • 仅需Wi-Fi，且注重安全或USB ：选择ESP32-S2。
  • 构建低功耗Mesh网络设备 ：选择ESP32-H2。
  • 进行高性能计算或复杂多媒体处理 ：选择ESP32-P4。

希望这个总结能帮助您更好地了解ESP32系列，并为您的项目选择合适的芯片。

ESP32模组

好的，这是整合了ESP32-C61和ESP32-C3系列后的最终版乐鑫ESP32全系列模组对比图表。

乐鑫 (Espressif) ESP32 全系列模组对比总表

系列 模组型号 核心芯片 关键特性 尺寸 (mm) 管脚 Flash PSRAM 天线方案 对应开发板
经典ESP32 ESP32-WROOM-32E ESP32-D0WD-V3 Wi-Fi + 双模蓝牙 双核240MHz 18x25.5x3.1 38 4/8/16 MB N/A PCB 天线 ESP32-DevKitC
ESP32-WROOM-32UE ESP32-D0WD-V3 Wi-Fi + 双模蓝牙 双核240MHz 18x19.2x3.2 38 4/8/16 MB N/A 外接天线座子 ESP32-DevKitC
ESP32-WROVER-E ESP32-D0WD-V3 Wi-Fi + 双模蓝牙 双核240MHz 18x31.4x3.3 38 4/8/16 MB 8 MB PCB 天线 ESP32-DevKitC
ESP32-WROVER-IE ESP32-D0WD-V3 Wi-Fi + 双模蓝牙 双核240MHz 18x31.4x3.3 38 4/8/16 MB 8 MB 外接天线座子 ESP32-DevKitC
ESP32-MINI-1 ESP32-U4WDH Wi-Fi + 双模蓝牙 双核240MHz 13.2x19.0x2.4 55 内置4 MB N/A PCB 天线 ESP32-DevKitM-1
ESP32-MINI-1U ESP32-U4WDH Wi-Fi + 双模蓝牙 双核240MHz 13.2x13.5x2.4 55 内置4 MB N/A 外接天线座子 ESP32-DevKitM-1
ESP32-PICO-MINI-02 ESP32-PICO-V3-02 Wi-Fi + 双模蓝牙 SIP封装 13.2x16.6x2.4 53 内置8 MB 内置2 MB PCB 天线 ESP32-PICO-DevKitM-2
ESP32-C2 (ESP8684) ESP8684-MINI-1 ESP8684H2/H4 Wi-Fi 4 + BLE RISC-V 120MHz 13.2x16.6x2.4 53 1/2/4 MB N/A PCB 天线 ESP8684-DevKitM-1
ESP8684-MINI-1U ESP8684H2/H4 Wi-Fi 4 + BLE RISC-V 120MHz 13.2x12.5x2.4 53 1/2/4 MB N/A 外接天线座子 ESP8684-DevKitM-1
ESP32-C3 ESP32-C3-MINI-1 ESP32-C3FH4 Wi-Fi + BLE RISC-V 160MHz 13.2x16.6x2.4 53 内置4 MB N/A PCB 天线 ESP32-C3-DevKitM-1
ESP32-C3-MINI-1U ESP32-C3FH4 Wi-Fi + BLE RISC-V 160MHz 13.2x12.5x2.4 53 内置4 MB N/A 外接天线座子 ESP32-C3-DevKitM-1
ESP32-C3-WROOM-02 ESP32-C3 Wi-Fi + BLE RISC-V 160MHz 18x20x3.2 29 4 MB N/A PCB 天线 ESP32-C3-DevKitC-02
ESP32-C61 ESP32-C61-MINI-1 ESP32-C61HF4 2.4 GHz Wi-Fi 6 + BLE RISC-V 13.2x16.6x2.4 53 4 MB N/A PCB 天线 ESP32-C61-DevKitC-1
ESP32-C61-WROOM-1 ESP32-C61HR2 2.4 GHz Wi-Fi 6 + BLE RISC-V 18.0x25.5x3.1 29 8 MB 2 MB PCB 天线 ESP32-C61-DevKitC-1
ESP32-C61-WROOM-1U ESP32-C61HR2 2.4 GHz Wi-Fi 6 + BLE RISC-V 18.0x19.2x3.2 29 8 MB 2 MB 外接天线座子 ESP32-C61-DevKitC-1
H2系列 ESP32-H2-MINI-1 ESP32-H2FH2S Bluetooth LE IEEE 802.15.4 13.2x16.6x2.4 38 1/2/4 MB N/A PCB 天线 ESP32-H2-DevKitM-1
ESP32-H2-MINI-1U ESP32-H2FH2S Bluetooth LE IEEE 802.15.4 13.2x12.5x2.4 38 2/4 MB N/A 外接天线端子 ESP32-H2-DevKitM-1
ESP32-H2-WROOM-02C ESP32-H2FH2S Bluetooth LE IEEE 802.15.4 18.0x20.0x3.2 29 2/4 MB N/A PCB 天线 ESP32-Module-Prog-1
C5系列 ESP32-C5-MINI-1 ESP32-C5HF4 2.4/5 GHz Wi-Fi 6 Bluetooth LE 15.4x21.3x2.4 22 4 MB N/A PCB 天线 ESP32-C5-DevKitC-1
ESP32-C5-WROOM-1 ESP32-C5H8 2.4/5 GHz Wi-Fi 6 Bluetooth LE 18.0x27.5x3.3 29 4/8/16 MB 0/8 MB PCB 天线 ESP32-C5-DevKitC-1
ESP32-C5-WROOM-10 ESP32-C5H8 2.4/5 GHz Wi-Fi 6 Bluetooth LE 18.0x21.2x3.3 29 4/8/16 MB 0/8 MB 外接天线端子 ESP32-C5-DevKitC-1
C6系列 ESP32-C6-MINI-1 ESP32-C6FH4/FH6 2.4 GHz Wi-Fi 6 Bluetooth LE IEEE 802.15.4 13.2x16.6x2.4 38 4/8 MB N/A PCB 天线 ESP32-C6-DevKitM-1
ESP32-C6-MINI-1U ESP32-C6FH4/FH6 2.4 GHz Wi-Fi 6 Bluetooth LE IEEE 802.15.4 13.2x12.5x2.4 38 4 MB N/A 外接天线端子 ESP32-C6-DevKitM-1
ESP32-C6-WROOM-1 ESP32-C6 2.4 GHz Wi-Fi 6 Bluetooth LE IEEE 802.15.4 18x25.5x3.2 29 4/8/16 MB N/A PCB 天线 ESP32-C6-DevKitC-1
S3系列 ESP32-S3-WROOM-1 ESP32-S3 Wi-Fi + BLE 双核240MHz AI向量指令 18x25.5x3.1 41 4/8/16 MB N/A PCB 天线 ESP32-S3-DevKitC-1
ESP32-S3-WROOM-1 (N16R16) ESP32-S3R16V Wi-Fi + BLE 双核240MHz AI向量指令 18x25.5x3.1 41 32 MB 16 MB PCB 天线 ESP32-S3-DevKitC-1
ESP32-S3-MINI-1 ESP32-S3FN8 Wi-Fi + BLE 双核240MHz AI向量指令 15.4x20.5x2.4 65 内置8MB N/A PCB 天线 ESP32-S3-DevKitM-1
ESP32-S3-MINI-1U ESP32-S3FN8 Wi-Fi + BLE 双核240MHz AI向量指令 15.4x15.4x2.4 65 内置8MB N/A 外接天线端子 ESP32-S3-DevKitM-1
S2系列 ESP32-S2-MINI-1 (L2) ESP32-S2FH4/R2 Wi-Fi 单核240MHz USB OTG 15.4x20.5x2.4 65 4 MB N/A PCB 天线 ESP32-S2-DevKitM-1
ESP32-S2-MINI-1U (L2) ESP32-S2FH4/R2 Wi-Fi 单核240MHz USB OTG 15.4x15.4x2.4 65 4 MB N/A 外接天线端子 ESP32-S2-DevKitM-1
ESP32-S2-SOLO-2 ESP32-S2R2 Wi-Fi 单核240MHz USB OTG 18x25.5x3.1 41 4 MB N/A PCB 天线 ESP32-S2-DevKitC-1

全系列核心定位与终极选型指南

为了帮助您从众多选择中快速定位，以下是各系列的最终定位总结：

  • 经典ESP32系列 (如WROOM, WROVER, MINI)

    • 核心定位 ： 经久不衰的全能型选手，双核处理器，支持经典蓝牙，生态成熟，资源丰富。
    • 选型场景： 几乎所有通用物联网场景，特别是需要经典蓝牙（A2DP）或追求极致性价比和开发便利性的项目。

  • ESP32-C2系列 (ESP8684)

    • 核心定位 ： 极致成本优化的Wi-Fi 4 + BLE 5.0入门级方案，是ESP8266的现代化平替。
    • 选型场景： 对成本极其敏感、功能简单的智能家居传感器、灯控等。

  • ESP32-C3系列

    • 核心定位 ： 性价比与安全的平衡者，RISC-V架构，Wi-Fi 4 + BLE 5.0，安全特性完善，是经典ESP32的RISC-V升级版。
    • 选型场景： 大多数通用物联网应用，是平衡成本、性能和安全性的稳妥选择。

  • ESP32-C61系列

    • 核心定位 ： 新一代高性价比Wi-Fi 6 方案，在C3基础上升级了Wi-Fi 6，并标配PSRAM。
    • 选型场景： 需要Wi-Fi 6特性（更高效率、更抗干扰）且对成本敏感的应用。

  • ESP32-H2系列

    • 核心定位 ： 低功耗 Thread / Zigbee 专业芯片，是构建 Matter 生态的基石。
    • 选型场景 ： 智能家居传感器、低功耗门锁、Matter over Thread设备。（无Wi-Fi）

  • ESP32-C5系列

    • 核心定位 ： 乐鑫首款支持 双频 Wi-Fi 6 (2.4 & 5 GHz) 的 RISC-V MCU，连接性能强大。
    • 选型场景： 需要高带宽、低延迟或处于复杂无线环境的高性能物联网设备。

  • ESP32-C6系列

    • 核心定位 ： 在 2.4 GHz 频段集成了 Wi-Fi 6、蓝牙和 IEEE 802.15.4 的高集成度解决方案。
    • 选型场景： 需要Wi-Fi 6并可能涉及Matter over Thread的智能家居设备。

  • ESP32-S3系列

    • 核心定位 ： 高性能双核MCU，支持AI加速，外设极其丰富，是S系列的旗舰。
    • 选型场景： AIoT、语音识别、图像显示、需要USB OTG或大量GPIO的复杂应用。

  • ESP32-S2系列

    • 核心定位 ： 高性能单核MCU，主打USB OTG功能，适合不需要蓝牙的应用。
    • 选型场景： USB设备、摄像头应用、作为Wi-Fi协处理器。

针对您"体积小巧，外设丰富"的需求终极推荐：

  • 极致性价比与成熟度 ： ESP32-MINI-1 (经典) 或 ESP32-C3-MINI-1 (RISC-V/更安全)
  • 需要Wi-Fi 6 ： ESP32-C61-MINI-1 (2.4GHz) 或 ESP32-C5-MINI-1 (双频)
  • 需要最强性能与AI加速 ： ESP32-S3-MINI-1

这份总表现部分涵盖了乐鑫从经典到最前沿的全部主流物联网芯片模组，希望能为您的项目选型提供一站式的最全面参考。

二、 程序开发与烧录

使用乐鑫官方ESP-IDF 、VSCode+PlatformIO 和Arduino IDE这三种方式完成ESP32点灯程序的完整流程。

硬件准备

  • ESP32开发板（如ESP32-DevKitC）
  • USB数据线
  • 电脑（Windows/Mac/Linux）

确认LED引脚

  • 大部分ESP32开发板 ：内置LED在 GPIO2
  • 部分板子：可能需要外接LED，参考开发板原理图

方法1：乐鑫官方ESP-IDF开发环境

环境安装

  1. 从乐鑫官网下载ESP-IDF离线安装包
  2. 运行安装程序，按默认选项安装
  3. 打开ESP-IDF Command Prompt (cmd.exe)

创建项目

bash 复制代码
# 复制示例项目
cd %IDF_PATH%/examples/get-started
xcopy /e blink ..\my_blink_project

# 进入项目目录
cd ..\my_blink_project

编写代码

编辑 main/blink.c 文件：

c 复制代码
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "esp_log.h"

#define BLINK_GPIO 2  // LED引脚

void app_main(void) {
    // 配置GPIO
    gpio_reset_pin(BLINK_GPIO);
    gpio_set_direction(BLINK_GPIO, GPIO_MODE_OUTPUT);

    int is_on = 0;

    while (1) {
        // 切换LED状态
        is_on = !is_on;
        gpio_set_level(BLINK_GPIO, is_on);

        ESP_LOGI("BLINK", "LED is %s", is_on ? "ON" : "OFF");
        vTaskDelay(1000 / portTICK_PERIOD_MS);  // 延时1秒
    }
}

编译烧录

bash 复制代码
# 设置目标芯片
idf.py set-target esp32

# 配置项目（可选）
idf.py menuconfig

# 编译
idf.py build

# 烧录（替换COM3为你的端口）
idf.py -p COM3 flash

# 监视输出
idf.py -p COM3 monitor

退出监视器：按 Ctrl+]

方法2：VSCode + PlatformIO

环境安装

  1. 安装VSCode
  2. 在扩展商店搜索安装 "PlatformIO IDE"

创建项目

  1. 点击VSCode左侧PlatformIO图标
  2. 选择 "New Project"
  3. 配置：
    • Name: esp32-blink
    • Board: 搜索选择 ESP32 Dev Module
    • Framework: Arduino

编写代码

编辑 src/main.cpp：

cpp 复制代码
#include <Arduino.h>

// 定义LED引脚
#define LED_PIN 2

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("PlatformIO Blink Started!");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);  // 点亮
  Serial.println("LED ON");
  delay(800);

  digitalWrite(LED_PIN, LOW);   // 熄灭
  Serial.println("LED OFF");
  delay(800);
}

配置项目

编辑 platformio.ini：

ini 复制代码
[env:esp32dev]
platform = espressif32
board = esp32dev
framework = arduino
monitor_speed = 115200

编译运行

  1. 点击底部状态栏的 "✓" 编译
  2. 点击 "→" 烧录到设备
  3. 点击 "插座" 图标查看串口输出

方法3：Arduino IDE

环境安装

  1. 下载安装Arduino IDE
  2. 添加ESP32支持：
    • 文件 → 首选项 → 附加开发板管理器网址
    • 添加：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
  3. 工具 → 开发板 → 开发板管理器 → 搜索安装 "ESP32"

编写代码

创建新项目，编写代码：

cpp 复制代码
void setup() {
  pinMode(2, OUTPUT);  // 设置GPIO2为输出
  Serial.begin(115200);
  Serial.println("Arduino Blink Started!");
}

void loop() {
  digitalWrite(2, HIGH);   // 点亮LED
  Serial.println("🔴 LED ON");
  delay(1000);

  digitalWrite(2, LOW);    // 熄灭LED
  Serial.println("⚫ LED OFF");
  delay(1000);
}

编译上传

  1. 工具 → 开发板 → 选择 "ESP32 Dev Module"
  2. 工具 → 端口 → 选择正确的COM端口
  3. 点击 "→" 上传按钮

📊 三种方式对比

特性 ESP-IDF PlatformIO Arduino
编程语言 C C++ C++
开发难度 较高 中等 简单
功能控制 最完整 完整 简化
编译速度 较慢 快 快
适合人群 专业开发者 项目开发 初学者

🛠️ 故障排除

常见问题

  1. 端口找不到：安装CP210x或CH340驱动程序
  2. 上传失败 ：
    • 按住BOOT按钮，点击上传，然后释放
    • 检查数据线是否支持数据传输
  3. LED不亮 ：
    • 确认GPIO引脚号
    • 尝试GPIO 2, 4, 5, 12, 16等引脚

验证连接

在串口监视器中发送AT指令测试：

复制代码
AT
AT+RST

🎯 学习建议

  1. 初学者 ：从 Arduino IDE 开始，快速获得成就感
  2. 项目开发 ：使用 PlatformIO，功能强大且便捷
  3. 深入学习 ：掌握 ESP-IDF，了解底层原理

选择任一方式完成点灯程序后，你就可以继续学习WiFi连接、传感器读取等更复杂的功能了！

希望这些信息能帮助你顺利完成第一个ESP32点灯程序！

三、乐鑫ESP系列芯片与模组核心知识总结

本文档系统梳理了乐鑫ESP8266/ESP8285及ESP32全系列芯片与模组的核心特性、选型逻辑，并详细介绍了ESP32程序开发与烧录的实操方法，为物联网项目开发提供了全面的技术参考。以下从核心内容、关键结论与实践价值三方面进行总结。

核心内容梳理

  1. ESP8266/ESP8285系列：物联网入门基石
    作为乐鑫经典Wi-Fi芯片，ESP8266以低成本、强功能成为开源硬件领域的标杆，其核心为单核Tensilica L106处理器，支持2.4GHz Wi-Fi及多种外设，但需外接SPI Flash存储程序与数据。ESP8285则是其"内置闪存版升级款"，单芯片集成1MB SPI Flash，无需外部存储即可独立工作，显著缩小产品尺寸、简化电路设计，降低了系统总成本。
    基于两款芯片的ESP8266系列模组中，ESP-0系列（如ESP-01、ESP-07）与ESP-12系列（ESP-12E/F/S）最为常用。ESP-12系列在封装与稳定性上持续优化，其中ESP-12F采用四层PCB提升稳定性，ESP-12S通过内部引脚上下拉处理简化接线，但需注意其下方六个IO口因连接内置SPI Flash而无法使用。
  2. ESP32系列：全场景物联网解决方案
    ESP32系列是面向中高端需求的全方位解决方案，覆盖经典款及C2/C3/C5/C6/C61/H2/S2/S3等多个分支，各系列定位清晰、特性互补，核心信息集中体现于模组对比总表中，关键差异体现在架构、无线能力、存储配置及封装尺寸上。
    从核心特性看，ESP32系列实现了多维度升级：无线能力覆盖2.4GHz/双频Wi-Fi 4/Wi-Fi 6、蓝牙（经典/LE）、Thread/Zigbee等多种协议；架构上既有经典双核Tensilica处理器，也有高效RISC-V架构；部分高端型号（如S3系列）集成AI向量指令，支持语音识别等复杂应用。存储配置方面，多数Mini款内置Flash，减少外接元件，满足小型化需求。
  3. 开发与烧录：三种主流方案实操指南
    文档提供了ESP32点灯程序的完整开发流程，涵盖三种主流环境，适配不同技术水平需求：
  • ESP-IDF：乐鑫官方开发框架，以C语言开发，功能控制最完整，适合专业开发者深入底层开发，但学习门槛较高，需掌握命令行操作与FreeRTOS系统基础。
  • VSCode+PlatformIO：融合强大IDE与便捷开发环境，支持C++编程，编译速度快，项目管理高效，是兼顾功能与便捷性的项目开发首选。
  • Arduino IDE：入门友好型环境，以简化的C++API开发，代码简洁、操作直观，能快速实现基础功能，是初学者建立开发信心的最佳选择。
    文档同时提供了硬件准备、引脚确认、故障排除等实用技巧，如端口找不到需安装对应驱动，上传失败可尝试按住BOOT按钮等，为实操过程扫清障碍。

关键结论与选型建议

  1. 芯片/模组核心差异定位
    ESP8266/ESP8285系列聚焦入门级Wi-Fi应用，适合成本敏感、功能简单的场景；ESP32系列则通过多分支覆盖全场景需求，从极致成本（C2系列）、平衡性价比（C3系列），到高性能AIoT（S3系列）、双频Wi-Fi 6（C5系列）、低功耗物联网（H2系列），形成了完整的产品矩阵。
  2. 精准选型核心逻辑
    结合"体积小巧，外设丰富"的典型需求，文档给出明确推荐：追求性价比与成熟度可选ESP32-MINI-1或ESP32-C3-MINI-1；需要Wi-Fi 6特性则优先ESP32-C61-MINI-1（2.4GHz）或ESP32-C5-MINI-1（双频）；复杂AIoT项目则推荐ESP32-S3-MINI-1。通用选型可遵循"场景匹配核心需求"原则：成本优先选C2/C3，高性能选S3，低功耗无线通信选H2，双频高速连接选C5。

实践价值与学习路径

本文档的核心价值在于整合了从芯片特性到开发落地的全链条知识：模组对比总表实现"一表查询"快速选型，开发指南提供"零基础到进阶"的实操路径，故障排除与学习建议则降低了入门门槛。

对于学习者，文档明确了阶梯式成长路径：从Arduino IDE入门掌握基础功能，通过PlatformIO提升项目开发效率，最终借助ESP-IDF深入底层原理，形成完整的技术能力体系。无论是爱好者、学生还是专业开发者，都能从中获取适配自身需求的实用信息，为物联网项目的选型与开发提供可靠支撑。

相关推荐
极客BIM工作室4 小时前
变分自编码器（VAE）：用概率解锁生成式AI的“基因密码”
人工智能
「QT(C++)开发工程师」4 小时前
VTK开源视觉库 | 行业应用第一篇
linux·qt·物联网·计算机视觉·信息可视化·vtk
rengang664 小时前
106-Spring AI Alibaba RAG ETL Pipeline 完整案例
人工智能·spring·etl·rag·spring ai·ai应用编程
一碗绿豆汤4 小时前
机器学习第一阶段
人工智能·笔记·机器学习
与开发同行4 小时前
大语言模型是如何听懂并会说人话的
人工智能
倔强青铜三5 小时前
苦练Python第71天：一行代码就搭出服务器？别眨眼，http.server真有这么爽！
人工智能·python·面试
倔强青铜三5 小时前
苦练Python第70天：征服网络请求！揭开urllib.request的神秘面纱
人工智能·python·面试
倔强青铜三5 小时前
苦练Python第72天：colorsys 模块 10 分钟入门，让你的代码瞬间“好色”！
人工智能·python·面试
MicroTech20255 小时前
MLGO微算法科技发布多用户协同推理批处理优化系统，重构AI推理服务效率与能耗新标准
人工智能·科技·算法
热门推荐
01GitHub 镜像站点02BongoCat - 跨平台键盘猫动画工具03UV安装并设置国内源04Linux下V2Ray安装配置指南05GitLab 零基础入门指南：从安装到项目管理全流程06NVIDIA显卡驱动、CUDA、cuDNN 和 TensorRT 版本匹配指南07jdk21下载、安装（Windows、Linux、macOS）08安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）09在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）10Labelme从安装到标注：零基础完整指南
