RV1126 NO.47:RV1126+OPENCV对视频流进行视频腐蚀操作

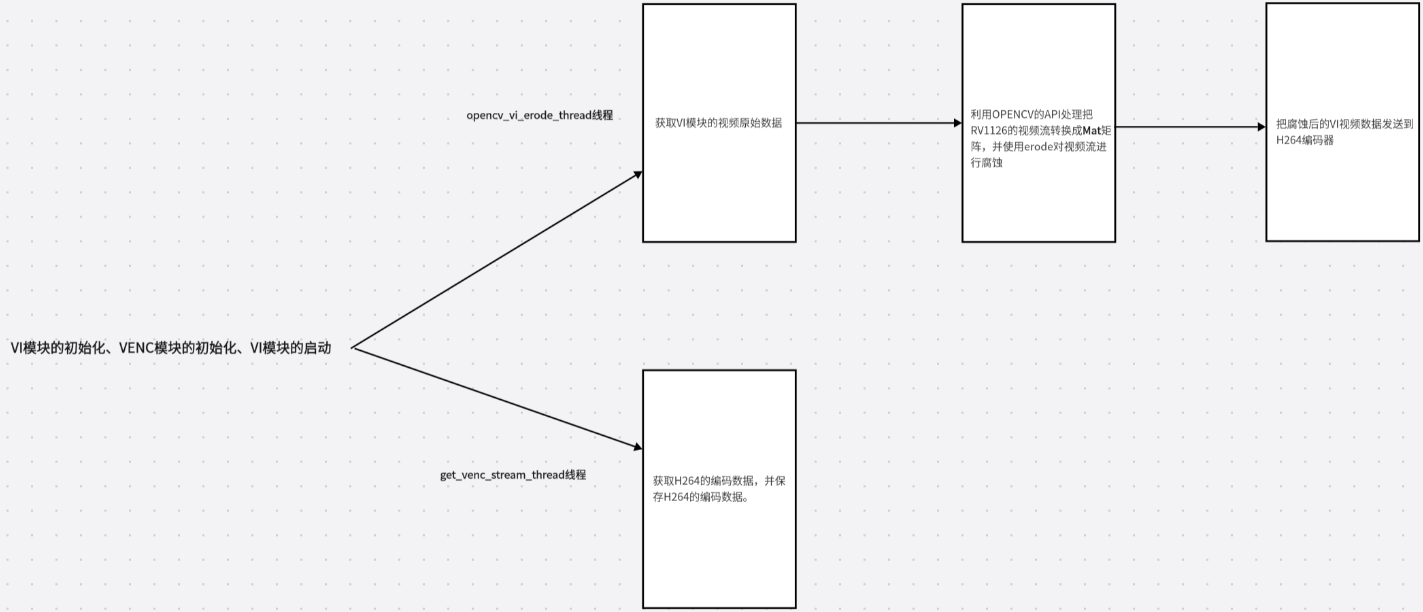

一.RV1126+OPENCV对视频流进行视频腐蚀操作的大体流程图

本章节将使用RV1126的视频流结合OpenCV API进行视频腐蚀处理，并完成编码保存。整个流程分为两个核心线程实现：

1. 视频腐蚀处理线程(opencv_vi_erode_thread)

   • 初始化并启用VI模块获取原始视频数据
   • 使用OpenCV将数据转换为Mat矩阵
   • 应用erode函数进行视频腐蚀处理
   • 将处理后的数据传输至VENC编码器

2. 视频编码保存线程(GET_VENC_STREAM_THREAD)

   • 从VENC编码器获取H264码流数据
   • 将编码后的视频流保存为H264文件

二．具体代码实现：

2.1. RV1126模块初始化并启动VI工作

 int ret;
  VI_CHN_ATTR_S vi_chn_attr;
  vi_chn_attr.pcVideoNode = CAMERA_PATH;        // Path
  vi_chn_attr.u32Width = 1920;                  // Width
  vi_chn_attr.u32Height = 1080;                 // Height
  vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;       // ImageType
  vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP; // BufType
  vi_chn_attr.u32BufCnt = 3;                    // Cnt
  vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL; // Mode
  ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, CAMERA_CHN, &vi_chn_attr);
  if (ret)
  {
    printf("Vi Set Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Set Attr Success.....\n");
  }

  ret = RK_MPI_VI_EnableChn(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("Vi Enable Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Enable Attr Success.....\n");
  }

  VENC_CHN_ATTR_S venc_chn_attr;
  memset(&venc_chn_attr, 0, sizeof(VENC_CHN_ATTR_S));
  venc_chn_attr.stVencAttr.u32PicWidth = 1920;
  venc_chn_attr.stVencAttr.u32PicHeight = 1080;
  venc_chn_attr.stVencAttr.u32VirWidth = 1920;
  venc_chn_attr.stVencAttr.u32VirHeight = 1080;
  venc_chn_attr.stVencAttr.imageType = IMAGE_TYPE_NV12;
  venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;
  venc_chn_attr.stVencAttr.u32Profile = 66;
  venc_chn_attr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
  venc_chn_attr.stRcAttr.stH264Cbr.u32Gop = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate = 1920 * 1080 * 3;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateNum = 25;
  ret = RK_MPI_VENC_CreateChn(VENC_CHN, &venc_chn_attr);
  if (ret)
  {
    printf("ERROR: Create venc failed!\n");
    exit(0);
  }

  ret = RK_MPI_VI_StartStream(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("ERROR: Start Vi failed.....!\n");
    return -1;
  }
  else
  {
    printf("SUCCESS: Start Vi success.....!\n");
  }

这段代码实现了RV1126模块的初始化流程，主要包含以下步骤：

1. 通过RK_MPI_VI_SetChnAttr初始化VI模块
2. 使用RK_MPI_VI_EnableChn启用VI模块
3. 借助RK_MPI_VENC_CreateChn完成VENC模块初始化
4. 调用RK_MPI_VI_StartStream启动VI工作流

考虑到这些参数设置已在前期课程中详细讲解过，此处不再赘述。

2.2. opencv_erode_vi_thread线程的讲解：

void *opencv_vi_erode_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CAMERA_CHN, -1);//获取VI数据
    if (!mb)
    {
      printf("Get Vi Stream break.....\n");
      break;
    }

    Mat rv1126_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb));//把VI数据转换成OPENCV的Mat矩阵
    Mat rv1126_structure = getStructuringElement(MORPH_RECT, Size(15, 15));//获取内核，内核的形状是矩形，长度大小是15 * 15
    erode(rv1126_mat, rv1126_mat, rv1126_structure);//对Mat矩阵进行erode腐蚀
    RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC, VENC_CHN, mb);//把腐蚀后的数据传输到VENC编码器
    RK_MPI_MB_ReleaseBuffer(mb);//释放资源
  }

  return NULL;
}

下面是优化后的内容：

这是opencv_erode_vi_thread线程的具体实现流程：

1. 首先使用RK_MPI_SYS_GetMediaBuffer接口获取VI视频源输出的每一帧原始数据

2. 将获取的视频帧数据转换为OpenCV的Mat矩阵格式：

   Mat rv1126_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb));

   参数说明：

   • HEIGHT: 1080（图像高度）
   • WIDTH: 1920（图像宽度）
   • CV_8UC1: 图像格式（8位单通道）
   • RK_MPI_MB_GetPtr(mb): 指向原始图像数据的指针

3. 对Mat矩阵进行腐蚀处理：

   • 定义腐蚀核为15×15的矩形结构元素：

     Mat rv1126_structure = getStructuringElement(MORPH_RECT, Size(15, 15));

   • 使用该结构元素对图像进行腐蚀操作

2.3. get_venc_stream_thread线程的讲解

void *get_venc_stream_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;
  FILE * opencv_erode_h264_file = fopen("opencv_erode.h264", "w+");

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
    if (!mb)
    {
      printf("Get Venc Stream break.....\n");
      break;
    }

    printf("Get ERODE_STREAM Success...\n");
    fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, opencv_erode_h264_file);
    RK_MPI_MB_ReleaseBuffer(mb);
  }

  return NULL;
}

上面是get_venc_stream_thread 的具体实现，在这个线程里面要通过RK_MPI_SYS_GetMediaBuffer获取每一帧H264的编码数据，然后用fwrite写入。

2.4.完整代码

// Copyright 2020 Fuzhou Rockchip Electronics Co., Ltd. All rights reserved.
// Use of this source code is governed by a BSD-style license that can be
// found in the LICENSE file.

#include <assert.h>
#include <fcntl.h>
#include <getopt.h>
#include <opencv2/imgproc.hpp>
#include <pthread.h>
#include <signal.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <unistd.h>

// #include "common/sample_common.h"
#include "rkmedia_api.h"

#include <opencv2/core.hpp>
// #include <opencv2/imgoroc.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/opencv.hpp>

using namespace cv;
using namespace std;

#define CAMERA_PATH "rkispp_scale0"
#define CAMERA_ID 0
#define CAMERA_CHN 0
#define VENC_CHN 0
#define WIDTH 1920
#define HEIGHT 1080

void *opencv_vi_erode_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CAMERA_CHN, -1);//获取VI数据
    if (!mb)
    {
      printf("Get Vi Stream break.....\n");
      break;
    }

    Mat rv1126_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb));//把VI数据转换成OPENCV的Mat矩阵
    Mat rv1126_structure = getStructuringElement(MORPH_RECT, Size(15, 15));//获取内核，内核的形状是矩形，长度大小是15 * 15
    erode(rv1126_mat, rv1126_mat, rv1126_structure);//对Mat矩阵进行erode腐蚀
    RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC, VENC_CHN, mb);//把腐蚀后的数据传输到VENC编码器
    RK_MPI_MB_ReleaseBuffer(mb);//释放资源
  }

  return NULL;
}

void *get_venc_stream_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;
  FILE * opencv_erode_h264_file = fopen("opencv_erode.h264", "w+");

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
    if (!mb)
    {
      printf("Get Venc Stream break.....\n");
      break;
    }

    printf("Get ERODE_STREAM Success...\n");
    fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, opencv_erode_h264_file);
    RK_MPI_MB_ReleaseBuffer(mb);
  }

  return NULL;
}

int main()
{
  int ret;
  VI_CHN_ATTR_S vi_chn_attr;
  vi_chn_attr.pcVideoNode = CAMERA_PATH;        // Path
  vi_chn_attr.u32Width = 1920;                  // Width
  vi_chn_attr.u32Height = 1080;                 // Height
  vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;       // ImageType
  vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP; // BufType
  vi_chn_attr.u32BufCnt = 3;                    // Cnt
  vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL; // Mode
  ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, CAMERA_CHN, &vi_chn_attr);
  if (ret)
  {
    printf("Vi Set Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Set Attr Success.....\n");
  }

  ret = RK_MPI_VI_EnableChn(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("Vi Enable Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Enable Attr Success.....\n");
  }

  VENC_CHN_ATTR_S venc_chn_attr;
  memset(&venc_chn_attr, 0, sizeof(VENC_CHN_ATTR_S));
  venc_chn_attr.stVencAttr.u32PicWidth = 1920;
  venc_chn_attr.stVencAttr.u32PicHeight = 1080;
  venc_chn_attr.stVencAttr.u32VirWidth = 1920;
  venc_chn_attr.stVencAttr.u32VirHeight = 1080;
  venc_chn_attr.stVencAttr.imageType = IMAGE_TYPE_NV12;
  venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;
  venc_chn_attr.stVencAttr.u32Profile = 66;
  venc_chn_attr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
  venc_chn_attr.stRcAttr.stH264Cbr.u32Gop = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate = 1920 * 1080 * 3;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateNum = 25;
  ret = RK_MPI_VENC_CreateChn(VENC_CHN, &venc_chn_attr);
  if (ret)
  {
    printf("ERROR: Create venc failed!\n");
    exit(0);
  }

  ret = RK_MPI_VI_StartStream(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("ERROR: Start Vi failed.....!\n");
    return -1;
  }
  else
  {
    printf("SUCCESS: Start Vi success.....!\n");
  }

  pthread_t pid;
  pthread_create(&pid, NULL, opencv_vi_erode_thread, NULL);//腐蚀处理线程
  pthread_create(&pid, NULL, get_venc_stream_thread, NULL);//获取VENC线程

  while (1)
  {
    sleep(2);
  }

  RK_MPI_VENC_DestroyChn(VENC_CHN);
  RK_MPI_VI_DisableChn(CAMERA_ID, CAMERA_CHN);

  return 0;
}

2.5.实验结果

经过上面的编码后，我们来看看输出的H264文件。这个视频流明显更加暗淡，并且细节都变小了，包括手的部分、脸的部分等等。
