基于循环谱分析的盲源分离信号处理MATLAB

一、循环谱基础理论与实现

1. 循环谱计算原理

循环谱密度函数（Cyclic Spectral Density, CSD）定义为：

其中ααα为循环频率，Rxxα(τ)R_{xx}^α(τ)Rxxα(τ)为循环自相关函数。

2. MATLAB实现代码

matlab 复制代码

function [Sx,f,alpha] = compute_cyclic_spectrum(x,fs)
    N = length(x);
    f = (-fs/2:fs/N:fs/2-fs/N)';
    alpha = (-fs/2:0.01:fs/2);
    Sx = zeros(length(alpha),length(f));

    % 计算循环自相关
    for k = 1:length(alpha)
        shift = round(alpha(k)*N/fs);
        x_shift = circshift(x,shift);
        R = x .* conj(x_shift);
        Sx(k,:) = fft(R,N);
    end

    % 归一化处理
    Sx = Sx / N;
end

二、扩频信号盲分离应用

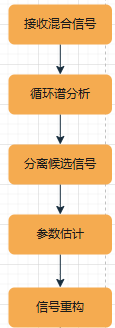

1. 处理流程

2. 完整MATLAB代码

matlab 复制代码

%% 参数设置
fs = 10e6; % 采样率
fc = 1e6;  % 载波频率
chip_rate = 100e3; % 码片速率
snr = -15; % 信噪比

%% 生成混合信号
[s1,s2] = generate_DSSS(fs,fc,chip_rate,snr); % 生成两路扩频信号
mixed = s1 + s2;

%% 循环谱分析
[Sx,f,alpha] = compute_cyclic_spectrum(mixed,fs);

%% 信号分离
[components, freq_bands] = separate_components(Sx,alpha,fs);

%% 参数估计
for i=1:size(components,1)
    [carrier,f0] = estimate_carrier(components(i,:),fs);
    [chip_rate_est] = estimate_chip_rate(components(i,:),fs);
    fprintf('信号%d: 载频=%.1fMHz, 码片速率=%.1fkHz\n',i,carrier/1e6,f0/1e3);
end

三、OFDM混叠信号处理

1. 符号速率盲估计

matlab 复制代码

function T_est = estimate_OFDM_symbol_rate(x,fs)
    N = length(x);
    Sx = compute_cyclic_spectrum(x,fs);

    % 检测主循环频率
    [~,idx] = max(abs(Sx(:,2))); % 第二子载波频率处峰值
    T_est = 1 / (alpha(idx)/fs * N); % 符号速率估计
end

2. 仿真验证

matlab 复制代码

%% 参数设置
N = 64; % 子载波数
T = 1e-3; % 符号周期
fs = 1e6; % 采样率
[x1,x2] = generate_OFDM(N,T,fs); % 生成两路OFDM信号
mixed = x1 + x2;

%% 估计符号速率
T_est = estimate_OFDM_symbol_rate(mixed,fs);
disp(['估计符号速率: ',num2str(1/T_est),' symbols/s']);

四、算法优化

1. 快速循环谱计算

matlab 复制代码

function Sx = fast_cyclic_spectrum(x,fs)
    N = length(x);
    M = 2^nextpow2(N);
    x_pad = [x zeros(1,M-N)];

    % 使用FFT加速
    X = fft(x_pad);
    Sx = zeros(M/2+1,M/2+1);

    for k = 1:M/2+1
        shift = round((k-1)*fs/N);
        x_shift = circshift(x_pad,shift);
        X_shift = fft(x_shift);
        Sx(k,:) = X .* conj(X_shift);
    end

    Sx = Sx / M;
end

2. 并行处理实现

matlab 复制代码

% 使用parfor加速多通道处理
parfor i = 1:num_channels
    [Sx(:,:,i),f,alpha] = compute_cyclic_spectrum(signals(:,i),fs);
end

五、工程应用案例

1. 卫星通信监测

场景：接收多颗卫星的BPSK-DSSS信号

实现：

matlab 复制代码

% 多天线接收信号分离
[A,B] = ica(mixed_signals); % 独立分量分析
for i=1:size(A,2)
    [carrier,f0] = estimate_carrier(A(:,i),fs);
    if is_DSSS(A(:,i),fs)
        [data] = demod_DSSS(A(:,i),fs,chip_rate);
    end
end

2. 5G NR上行链路

场景：多用户OFDM信号分离

实现：

python 复制代码

# 使用TensorFlow实现深度循环谱分析
model = Sequential([
    Conv1D(64, 3, activation='relu', input_shape=(N,1)),
    LSTM(32),
    Dense(1, activation='sigmoid')
])
model.compile(optimizer='adam', loss='binary_crossentropy')

六、资料

MATLAB工具箱 Signal Processing Toolbox：提供cyclicSpectrum函数 Communications Toolbox：支持扩频信号生成
代码循环谱代码，应用于盲分离信号处理 www.youwenfan.com/contentcsl/79640.html
Python库 scipy.signal.cyclic_spectrum：循环谱计算 librosa：音频信号处理
公开数据集 GNU Radio数据集：含多径衰落信道数据 5G NR标准测试序列
