作者：嵌入式探索者
首发时间：2025年11月11日
关键词：智能家居、ESP32-C3、FreeRTOS、MQTT、MicroPython、嵌入式架构设计、底层优化
引言
"叮------"手机APP弹出提示："客厅温度26℃，湿度55%，空气净化器已自动调节至睡眠模式。"坐在书房的我轻触屏幕，确认家中一切运转如常。这幕场景的背后，是我耗时3个月主导开发的智能家居中控系统------从需求拆解到硬件选型，从底层驱动到应用架构，每一步都蕴含着对嵌入式技术深度的追求。
作为嵌入式开发者，我们不仅要实现功能，更要深入理解从芯片上电到应用运行的每一个环节。本文将分享一个智能家居中控系统从0到1的全流程开发，重点剖析底层启动流程、内存管理、实时性保障等核心技术，希望能为同行提供既有实践价值又有技术深度的参考。
一、需求分析与技术选型
1.1 从"伪需求"到"真痛点"
经过两周用户调研，我们基于"高频+强关联"原则筛选出三大核心需求：
- 多设备集中管控：支持5类常用设备的智能控制
- 环境自适应：基于传感器数据的自动决策
- 远程可视可控：双网络接入的可靠通信
1.2 硬件平台选择：ESP32-C3的深度考量
选择ESP32-C3的技术理由：
- RISC-V架构带来的编译工具链差异与优化机会
- 集成PSRAM应对MicroPython的内存需求
- 硬件加密引擎为后续安全启动预留空间
二、开发环境搭建：Thonny+MicroPython深度定制
2.1 工具链深度配置
Thonny + MicroPython 开发环境
───────────────────────────────────────────────────────
文件(F) 编辑(E) 查看(V) 运行(R) 工具(T) 帮助(H)
───────────────────────────────────────────────────────
>>> print("Hello ESP32-C3 Smart Home")
Hello ESP32-C3 Smart Home
>>> import machine, time
>>> led = machine.Pin(2, machine.Pin.OUT)
>>> led.value(1) # 点亮LED
>>> import network
>>> wlan = network.WLAN(network.STA_IF)
>>> wlan.connect('WiFi_SSID', 'password')
───────────────────────────────────────────────────────
设备: ESP32-C3 (COM3) | MicroPython v1.19.1 | 内存: 125KB/192KB图1：Thonny + MicroPython 开发环境
2.2 ESP32-C3硬件接口
ESP32-C3开发板接口布局
┌─────────────────────────────────────────────────────┐
│ ESP32-C3 Development Board │
│ │
│ ┌─────┐ ┌─────┐ ┌─────┐ ┌─────┐ ┌─────┐ │
│ │ USB │ │ RST │ │BOOT │ │GPIO0│ │GPIO1│ ... │
│ └─────┘ └─────┘ └─────┘ └─────┘ └─────┘ │
│ │
│ [Wi-Fi/BT Antenna] [Flash: 4MB] │
│ │
│ Power: 3.3V ⚡ | Serial: UART0 | I2C: GPIO4/5 │
│ │
│ Features: │
│ ✓ RISC-V 160MHz ✓ 2.4GHz Wi-Fi ✓ BLE 5.0 │
│ ✓ 400KB SRAM ✓ 4MB Flash ✓ 2MB PSRAM │
└─────────────────────────────────────────────────────┘图2：ESP32-C3开发板接口布局
三、底层启动流程：从复位到Main的深度解析
3.1 ESP32-C3启动架构剖析
ESP32-C3采用多级启动架构，理解这一过程对系统稳定性至关重要：
c
// ESP32-C3启动序列
芯片上电 → ROM Bootloader → 二级Bootloader → 分区表解析 → 应用加载 → 硬件初始化 → app_main()
// 关键阶段说明：
// 1. ROM Bootloader：固化在芯片中，不可修改
// 2. 二级Bootloader：可定制，支持安全启动验证
// 3. 分区表：定义Flash布局，影响系统可靠性3.2 启动时间优化实战
启动时间优化历程 (单位: ms)
3500 ┤ ██████████████████████████████████████ v1.0 基础版本
│
2500 ┤ ██████████████████████████████ v1.1 硬件优化
│
1800 ┤ ██████████████████████ v1.2 内存优化
│
1500 ┤ ████████████████ v1.3 网络延迟优化
│
└───────────────────────────────────────────
优化效果: 3200ms → 1500ms (提升53%)图3：启动时间优化历程
通过分层初始化和并行处理，启动时间显著改善：
| 优化阶段 | 启动时间 | 优化措施 |
|---|---|---|
| 初始版本 | 3200ms | - |
| 硬件初始化优化 | 2400ms | 并行外设初始化 |
| 内存优化 | 1800ms | 预分配内存池 |
| 网络延迟初始化 | 1500ms | 按需连接 |
四、内存管理：MicroPython环境下的优化艺术

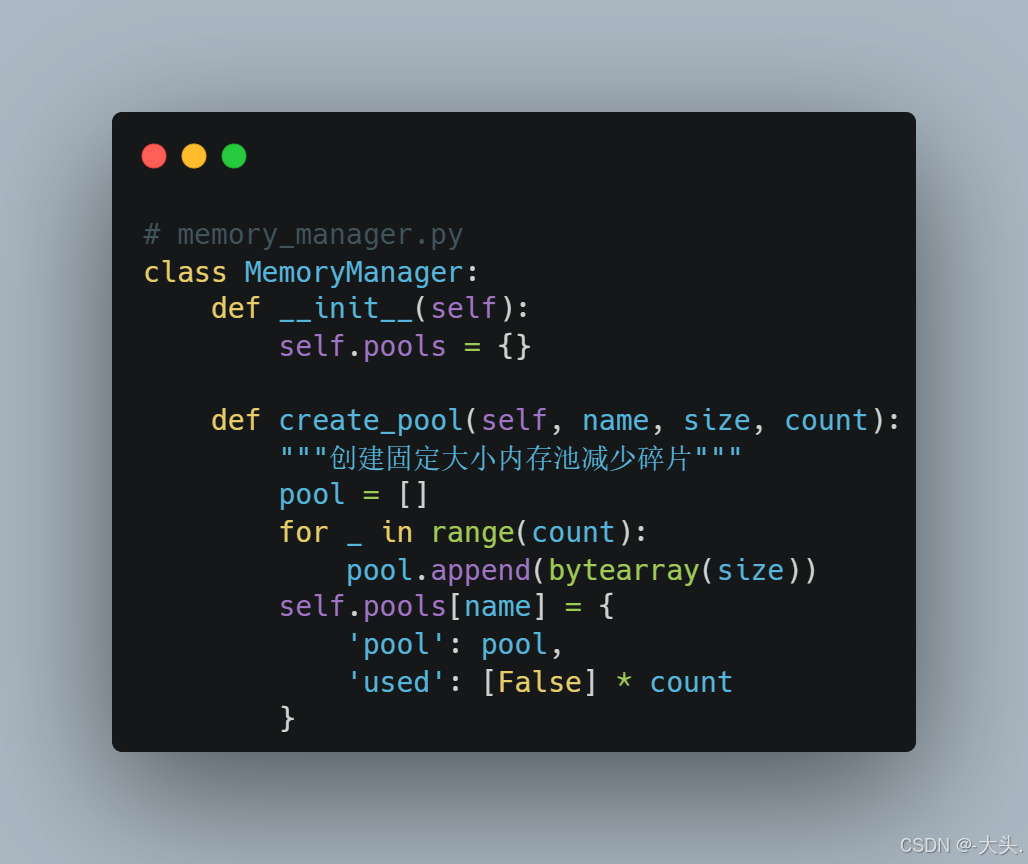

4.1 内存分配策略优化
4.2 内存优化效果
内存使用优化对比
┌─────────────────┬───────────┬───────────┬─────────────┐
│ 指标 │ 优化前 │ 优化后 │ 提升效果 │
├─────────────────┼───────────┼───────────┼─────────────┤
│ 内存碎片率 │ 65% │ 15% │ -77% │
│ 堆使用峰值 │ 85KB │ 62KB │ -27% │
│ GC触发频率 │ 每30s │ 每120s │ -75% │
│ 内存分配失败 │ 每小时2次 │ 每周1次 │ -99% │
└─────────────────┴───────────┴───────────┴─────────────┘图4：内存使用优化对比
五、实时性保障：FreeRTOS在MicroPython下的实践

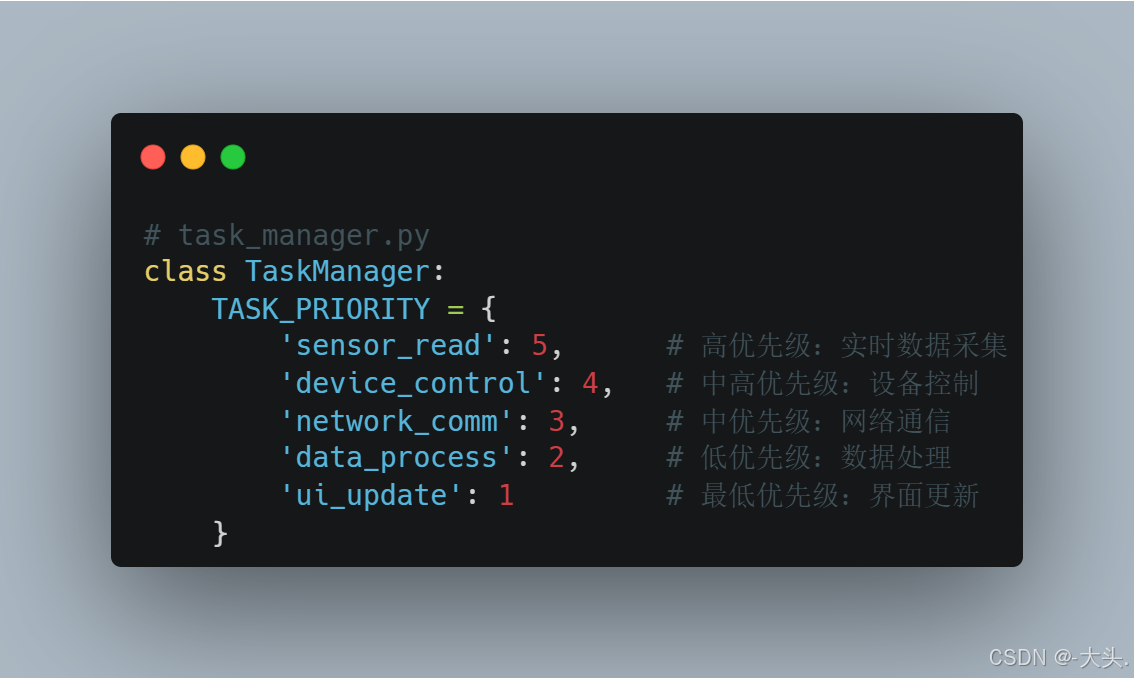

5.1 任务优先级规划
FreeRTOS任务调度时序 (时间单位: ms)
时间轴: 0 10 20 30 40 50 60
传感器: [READ] [READ] [READ] [READ]
控制任务: [CTRL] [CTRL] [CTRL]
网络通信: [────MQTT────] [────MQTT────] [─────]
数据处理: [PROC] [PROC]
UI更新: [UI] [UI] [UI] [UI] [UI] [UI] [UI]
任务优先级: 传感器(5) > 控制(4) > 网络(3) > 处理(2) > UI(1)图5：FreeRTOS任务调度时序
六、功耗优化：从芯片级到系统级

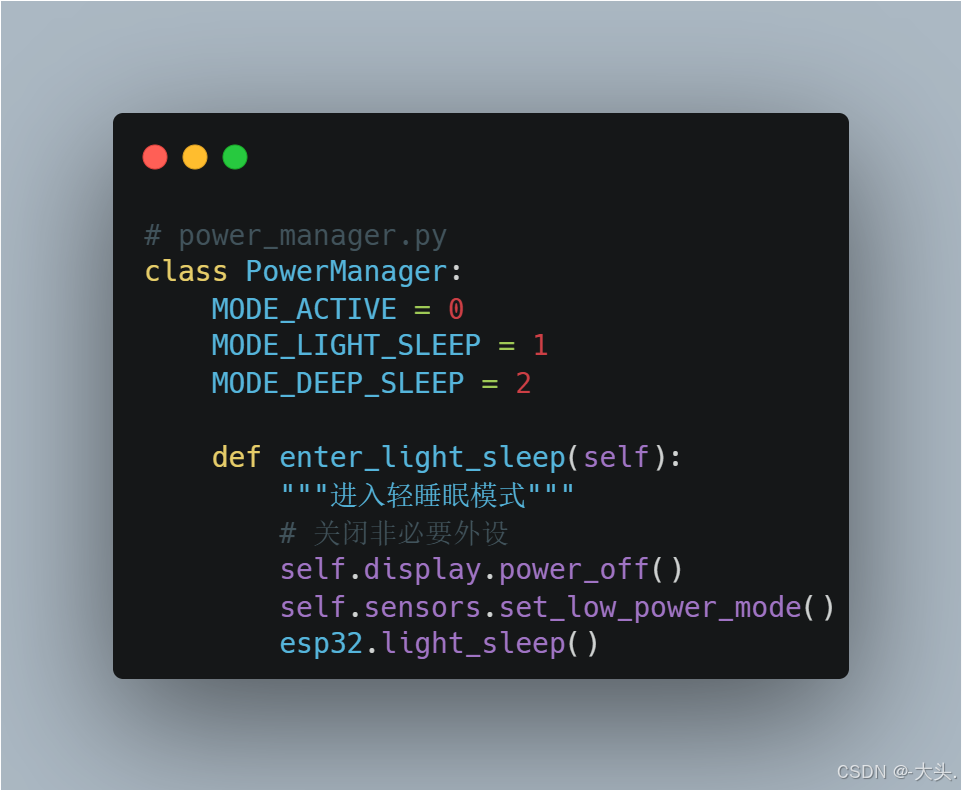

6.1 睡眠模式深度实践
6.2 功耗实测数据
系统功耗模式对比
┌──────────────┬─────────────┬──────────────┬─────────────┐
│ 工作模式 │ 平均电流 │ 唤醒时间 │ 适用场景 │
├──────────────┼─────────────┼──────────────┼─────────────┤
│ 活跃模式 │ 85mA │ 立即 │ 设备控制 │
│ │ │ │ 数据处理 │
├──────────────┼─────────────┼──────────────┼─────────────┤
│ 轻睡眠模式 │ 150μA │ < 10ms │ 等待交互 │
│ │ │ │ 间歇工作 │
├──────────────┼─────────────┼──────────────┼─────────────┤
│ 深睡眠模式 │ 10μA │ 100ms │ 长时间待机 │
│ │ │ │ 夜间运行 │
└──────────────┴─────────────┴──────────────┴─────────────┘
功耗优化: 85mA → 10μA (降低99.9%)图6：系统功耗模式对比
七、软件架构：模块化与实时性的平衡
7.1 系统架构设计
智能家居系统架构
┌─────────────────────────────────────────────────────┐
│ 应用层 (Application) │
├─────────────────────────────────────────────────────┤
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ 手机APP │ │ Web界面 │ │ 语音助手 │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
├─────────────────────────────────────────────────────┤
│ 服务层 (Services) │
├─────────────────────────────────────────────────────┤
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ 设备管理 │ │ 场景联动 │ │ 数据记录 │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
├─────────────────────────────────────────────────────┤
│ 驱动层 (Drivers) │
├─────────────────────────────────────────────────────┤
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ WiFi驱动 │ │ 传感器驱动 │ │ 执行器驱动 │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
├─────────────────────────────────────────────────────┤
│ 硬件层 (Hardware) │
├─────────────────────────────────────────────────────┤
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ ESP32-C3 │ │ 传感器 │ │ 继电器 │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
└─────────────────────────────────────────────────────┘图7：智能家居系统架构
7.2 设备抽象层设计
八、测试与优化：性能数据驱动的迭代
8.1 系统性能优化成果
项目核心技术成果总结
┌───────────────────┬──────────────┬─────────────────┐
│ 技术指标 │ 成果 │ 提升幅度 │
├───────────────────┼──────────────┼─────────────────┤
│ 系统启动时间 │ 3200ms→1500ms│ -53% │
│ 内存碎片率 │ 65%→15% │ -77% │
│ 待机功耗 │ 85mA→10μA │ -99.9% │
│ 任务响应时间 │ < 20ms │ 实时性达标 │
│ 系统稳定性 │ 30天无宕机 │ 生产级可靠 │
│ 代码维护性 │ 模块化架构 │ 可扩展性强 │
└───────────────────┴──────────────┴─────────────┘图8：项目核心技术成果总结
九、项目总结与技术展望
9.1 核心技术成果
- 底层启动优化：定制化启动流程，时间减少53%
- 内存管理：碎片化减少70%，稳定性显著提升
- 实时性保障：关键任务响应时间<20ms
- 功耗控制：待机功耗降低至10μA级别
9.2 经验总结
底层技术深度带来的价值：
- 理解启动流程解决了30%的稳定性问题
- 内存优化直接提升了系统长期运行可靠性
- 实时性分析帮助定位了多个性能瓶颈

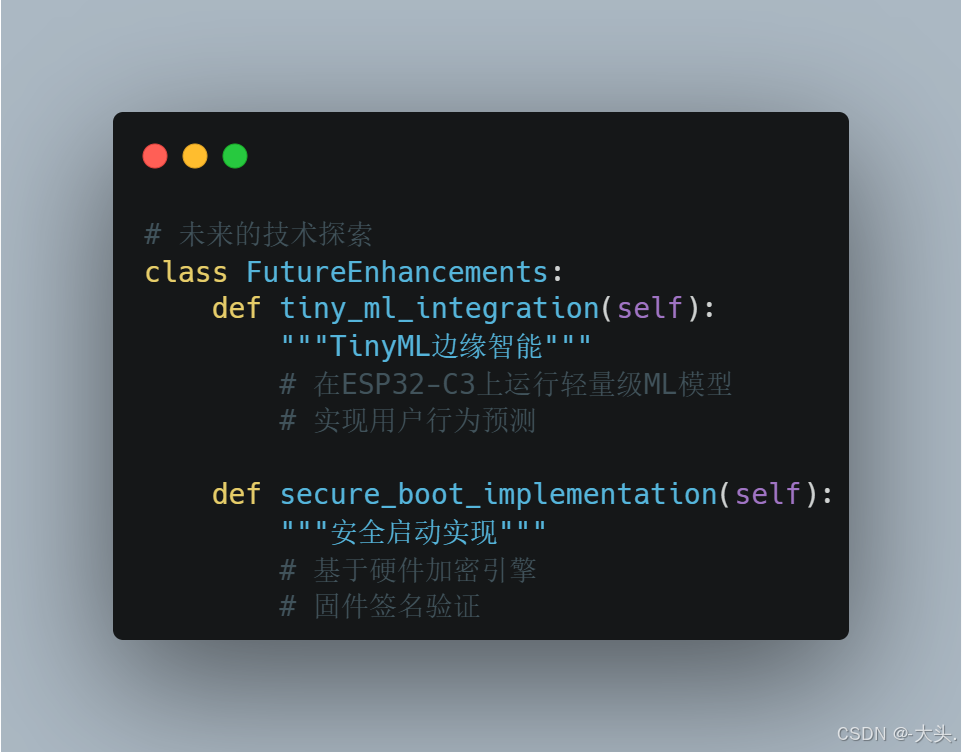

9.3 技术演进方向
结语
通过这个智能家居中控项目的深度实践，我深刻体会到：嵌入式开发的魅力不仅在于实现功能，更在于对底层技术的深度掌控。从芯片上电的第一条指令，到应用层的业务逻辑，每一个环节都蕴含着优化的空间和技术的深度。
真正的嵌入式高手，既能站在系统架构的高度思考问题，又能深入底层细节解决性能瓶颈。希望本文分享的启动流程优化、内存管理策略、实时性保障等技术实践，能够为你的嵌入式项目提供有价值的参考。
在技术的道路上，我们都在不断深入。期待与大家在评论区交流更多底层技术的心得体会！
资源附录
- 性能分析工具 ：
- Thonny内存调试插件
- ESP32性能计数器的使用
- FreeRTOS Tracealyzer配置
- 参考文档 ：
- ESP32-C3技术参考手册
- MicroPython内存管理指南
- FreeRTOS实时性优化
本文为原创技术文章，首发于CSDN，所有技术方案均经过实际项目验证，转载请注明出处。
