晶准 RB302B 内置MOSFET锂电池保护芯片技术解析


一、芯片核心定位


RB302B 是一款高集成度的单节锂离子/聚合物电池保护芯片 ,内置 48mΩ 低阻抗功率MOSFET ,集成过充、过放、过流、短路、过热 等全方位保护功能,以极简的外围电路为电池组提供安全可靠的保护解决方案。


二、关键电气参数详解


电压保护参数:

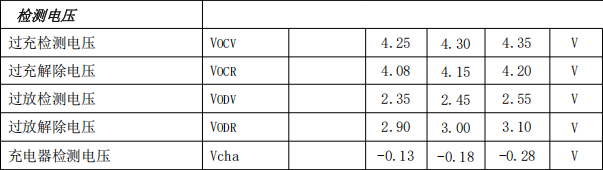

  • 过充检测电压:4.30V 典型值(范围:4.25V-4.35V)
  • 过充解除电压:4.15V 典型值(范围:4.08V-4.20V)
  • 过放检测电压:2.45V 典型值(范围:2.35V-2.55V)
  • 过放解除电压:3.00V 典型值(范围:2.90V-3.10V)

电流保护参数:

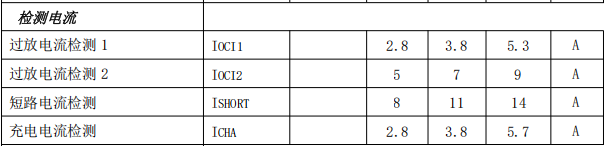

  • 过放电流保护1:3.8A 典型值(一级过流保护)
  • 过放电流保护2:7A 典型值(二级过流保护)
  • 短路保护电流:11A 典型值
  • 充电过流保护:3.8A 典型值

功耗与阻抗特性:

  • 静态工作电流:1.4μA 典型值
  • 休眠电流:0.3μA 典型值
  • 内置MOSFET阻抗:48mΩ 典型值(VM to GND)
  • 功率损耗:400mW(最大)

三、保护功能时序特性


检测延时参数:

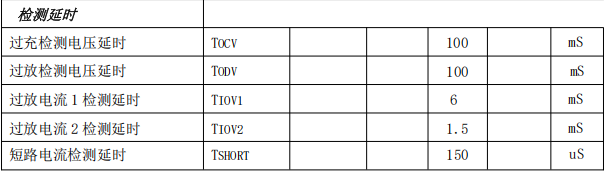

  • 过充电压延时:100ms
  • 过放电压延时:100ms
  • 过放电流1延时:6ms
  • 过放电流2延时:1.5ms
  • 短路保护延时:150μs

温度保护参数:

  • 过温保护阈值:155℃
  • 过温恢复阈值:120℃
  • 热迟滞:35℃,防止频繁触发

四、芯片架构与工作原理


全集成保护架构:

  • 内置功率MOSFET,无需外部分立器件
  • 集成电压比较器、电流检测和逻辑控制电路
  • 采用双MOSFET背对背结构,支持充放电双向控制

工作状态机:

  • 正常工作模式:充放电自由进行,无保护触发
  • 过充保护状态:电压 > 4.30V持续100ms,切断充电通路
  • 过放保护状态:电压 < 2.45V持续100ms,切断放电通路
  • 过流保护状态:电流超阈值持续相应延时,切断放电通路
  • 休眠模式:VDD ≤ 2.0V进入超低功耗状态

五、应用设计要点


外围元件选择:

  • 电阻R1:470Ω-2kΩ(点焊应用需 ≥1kΩ)
  • 电容C1:0.1μF-1μF(确保自动激活功能)
  • 布局要求:R1、C1应靠近芯片引脚布置

自动激活机制:

  • 首次接电池时,通过R1、C1实现芯片自动上电激活
  • 电阻电容取值影响激活可靠性,必须严格在推荐范围内

OV充电支持:

  • 支持0V电池充电,通过体二极管实现初始充电
  • 电池电压 < 2.3V时,充电电流应限制在200mA以内
  • 避免大电流冲击损坏电池和芯片

六、保护机制详解


过充保护释放条件:

  • 充电器连接时:VM电压 < -0.18V 且 电池电压 < 4.15V
  • 充电器断开时:电池电压自然放电至 < 4.30V

过放保护恢复机制:

  • 充电器连接检测:VM电压 < -0.18V
  • 电压恢复条件:电池电压 > 3.00V
  • 休眠唤醒:VDD电压 > 2.1V

多级过流保护:

  • 一级过流:3.8A/6ms,应对中等过载
  • 二级过流:7A/1.5ms,应对严重过载
  • 短路保护:11A/150μs,应对瞬间短路

七、典型应用场景


消费类电子产品:

  • 蓝牙耳机/音箱:小体积、低功耗特性完美匹配
  • 智能穿戴设备:超低静态电流延长待机时间
  • 便携式医疗设备:全面保护确保使用安全

工业应用:

  • 无线传感器节点:支持长期电池供电
  • 备份电源系统:可靠的过充过放保护
  • IoT设备:兼顾性能与成本的最佳选择

八、调试与故障处理


常见问题与对策

  • 芯片不激活:检查R1、C1取值,确认电池电压 > 2.0V
  • 保护误触发:验证延时电容,检查负载电流波形
  • 内阻偏大:测量VM-GND阻抗,确认MOSFET正常
  • 温升异常:检查工作电流,优化散热条件

设计验证要点:

  • 保护阈值测试:精确验证各电压电流保护点
  • 延时特性验证:使用示波器测量保护响应时间
  • 循环寿命测试:验证反复保护触发的可靠性
  • 温度特性测试:在不同环境温度下验证保护功能

九、总结


RB302B 通过其高集成度的架构、精准的多重保护机制和极简的外围需求 ,为单节锂电池应用提供了经济高效的保护解决方案 。其48mΩ的低导通电阻、1.4μA的超低静态电流和全面的保护功能 ,使其在各类便携设备中表现出色。在实际设计中,正确的自动激活电路配置、合理的保护参数选择和良好的PCB布局是确保系统可靠性的关键。

文档出处
本文基于上海晶准电子科技 RB302B 数据手册 Rev.0.6 整理编写,结合锂电池保护电路设计实践经验。具体设计请以官方最新数据手册为准,建议在实际应用中充分测试验证。
