最新MMO-IG生成图像论文学习（25/11/19）

MMO-IG生成

MMO-IG：用于遥感的多类别、多尺度目标图像生成

什么是多类别多尺度目标图像（MMO）：

在遥感图像领域，多类别多尺度目标图像（含多类别多尺度目标 MMOs 的图像） 指的是图像中同时包含多种不同类型的目标 ，且这些目标在尺寸规模上存在显著差异，同时需符合遥感场景下目标的空间分布特性，是遥感图像目标检测（RSIOD）任务的核心研究对象之一。

• 多类别：指图像中涵盖两种及以上不同类别的遥感目标。例如论文中提到的 DIOR 数据集，就包含飞机（Airplane）、船舶（Ship）、车辆（Vehicle）、港口（Harbor）、网球场（Tennis court）等 20 类典型遥感目标，这些不同类型的目标会同时出现在同一幅遥感图像中，构成 "多类别" 特征。
• 多尺度：指图像中不同类别（或同类）目标的尺寸跨度极大，且受遥感图像空间分辨率（文档中 DIOR 数据集分辨率范围为 0.5-30 米）影响，目标在图像中的像素大小差异显著。例如，同一幅图像中可能同时存在 "小尺度目标"（如尺寸仅几十像素的车辆）和 "大尺度目标"（如占据数百像素的机场、桥梁），甚至同类目标也会因拍摄距离、分辨率不同呈现不同尺度（如近距离拍摄的小型船舶与远距离拍摄的大型船舶）

这类图像对遥感目标检测算法的挑战在于：需同时处理 "类别多样性"（区分不同类型目标）和 "尺度差异性"（兼顾大小目标的检测精度），而文档提出的 MMO-IG 模型核心目标之一，就是生成这类含高质量标注的图像，以缓解 RSIOD 领域的数据稀缺问题

什么是空间交叉依赖知识图谱SCDKG

是论文提出的用于建模多类别多尺度目标（MMOs）间复杂空间关系与依赖规律的核心组件，其核心目标是确保生成的遥感图像中，++目标的空间分布、类别共现及几何特征符合真实遥感场景规律++，解决现有模型无法捕捉目标间复杂网络依赖的局限。（有点像我们前面学到的生成图像的地物关系的空间关系和语义关系）

SCDKG 通过两个关键模块，实现对目标依赖与空间属性的精准建模：

1. **依赖概率矩阵（pid 矩阵）**以 "目标类别" 为节点，"类别间依赖概率" 为有向边，构建双向依赖图。例如，从 "船舶" 节点指向 "港口" 节点的边，其权重（pid 值）代表 "港口附近出现船舶" 的概率（该值远高于 "飞机与港口" 的 pid 值）。通过该矩阵，模型可在生成目标时，依据已有目标类别动态采样后续合理类别，避免出现 "飞机出现在海面" 这类违背场景逻辑的错误。

2. **空间几何特征概率密度函数（Psgc​）**针对每个目标类别，单独建模其 "真实空间几何属性" 的概率分布，包括三大维度：

   • 位置：通过二维概率函数拟合目标中心坐标（如车辆多分布在道路区域，船舶集中在海面）；
   • 尺度：通过一维概率函数建模目标长度（如小型车辆与大型货车的尺度差异）；
   • 宽高比：通过概率函数约束目标形状（如飞机的 "长＞宽" 比例、网球场的 "矩形规整性"）。这一模块确保生成的目标不仅类别依赖合理，其自身几何特征也符合真实物体规律，避免出现 "宽高比失调的船舶""尺度异常的机场" 等问题

什么是等间距实例图（ISIM）

在 MMO-IG 模型中，等间距实例图（ISIM）是一种用于精准控制遥感图像生成的核心控制信号 ，其本质是通过 "等间距灰度值编码"？？ 的方式，将多类别多尺度目标（MMOs）的 "++类别、位置、尺度" 三大关键信息整合++ 到一幅灰度图？？中，让模型能同时识别并生成符合要求的目标，解决现有控制条件（如深度图、分割图）无法区分目标类别、难以兼顾多目标精准控制的问题

1. 等间距灰度值：区分目标类别

针对含 M 个类别的遥感数据集，ISIM 先为每个类别分配唯一的 "类别标识符"（范围[0 M]），再通过等间距算术规则计算每个类别对应的灰度值，公式如下：vgray​(m)=⌊M/255*​m⌋其中：

• m：目标类别的唯一标识符（如 "飞机" 对应m=1，"船舶" 对应m=2）；
• M：数据集中目标类别的总数（如 DIOR 数据集M=20）；
• ⌊⋅⌋：向下取整函数；
• vgray(m)：该类别目标在 ISIM 中对应的灰度值（范围[0 255]，确保不同类别灰度值不重叠）。

例如，若数据集含 2 类目标（M=2），则 "类别 1" 灰度值为⌊255/2×1⌋=127，"类别 2" 为⌊255/2×2⌋=255，通过灰度差异可直接区分目标类别

2. 区域特征：保留目标的位置与尺度

ISIM 并非仅用灰度值标记类别，还通过 "灰度区域的空间属性" 编码目标的位置和尺度：

• 位置：灰度区域的 "中心坐标" 对应目标在最终遥感图像中的中心位置（如某灰度块中心坐标为(x,y)，则生成的目标中心也为(x,y)）；
• 尺度：灰度区域的 "面积大小" 对应目标的实际尺度（如面积大的灰度块对应大尺度目标，如机场；面积小的对应小尺度目标，如车辆）；
• 形状：灰度区域的 "宽高比" 对应目标的几何形状（如矩形灰度块的宽高比与飞机、网球场等目标的真实宽高比一致）。

通过这种设计，ISIM 能将 "类别、位置、尺度" 三大信息浓缩到一幅灰度图中，让模型生成图像时 "按图索骥"，精准还原目标特征

3. ISIM 的生成过程：从 "目标信息" 到 "灰度图"

ISIM 的生成依赖 SCDKG 初始化的 MMOs（多类别多尺度目标）信息，具体步骤如下：

1. 获取目标基础信息：从 SCDKG 输出的目标列表（含每个目标的 "类别、宽高比、尺度、位置"）中提取关键参数；
2. 分配灰度值：根据目标类别对应的标识符m，用上述公式计算其灰度值vgray(m)；
3. 绘制灰度区域：在空白灰度图上，按目标的 "位置" 确定中心，按 "尺度" 和 "宽高比" 绘制对应大小、形状的灰度块，灰度块的颜色即为步骤 2 计算的vgray(m)；
4. 整合生成 ISIM：重复步骤 2-3，将所有目标的灰度块绘制完成后，得到最终的 ISIM（一幅含多个灰度块的图像，每个灰度块对应一个目标的 "类别 - 空间特征"）

什么是结构化目标分布指令（SODI）：

它是 MMO-IG 模型中用于 "全局引导图像生成" 的文本指令，本质是 "标准化场景描述 + 精准目标统计" 的组合，核心作用是解决深度生成模型的 "幻觉问题"，确保生成的遥感图像与 ISIM（等间距实例图）标签严格对齐，同时规范图像风格符合遥感场景。

SODI 由固定场景头和动态统计描述组成，结构简洁且信息明确：

1. 固定场景头描述：统一以 "A remote sensing image with"（一张含...... 的遥感图像）开头，直接告诉模型 "生成内容需符合遥感图像风格"，避免生成自然场景（如风景照、城市街拍）等无关图像。
2. 动态目标统计描述 ：基于 SCDKG 初始化的目标列表，统计各类目标的具体数量，按 "数量 + 类别" 的格式呈现。
   • 示例：若目标列表含 7 架飞机、4 辆车、0 艘船，则统计描述为 "7 airplanes and 4 vehicles"，最终 SODI 为 "A remote sensing image with 7 airplanes and 4 vehicles"。
   • 关键：会过滤掉数量为 0 的目标（如示例中的 "船"），避免无效信息干扰模型。

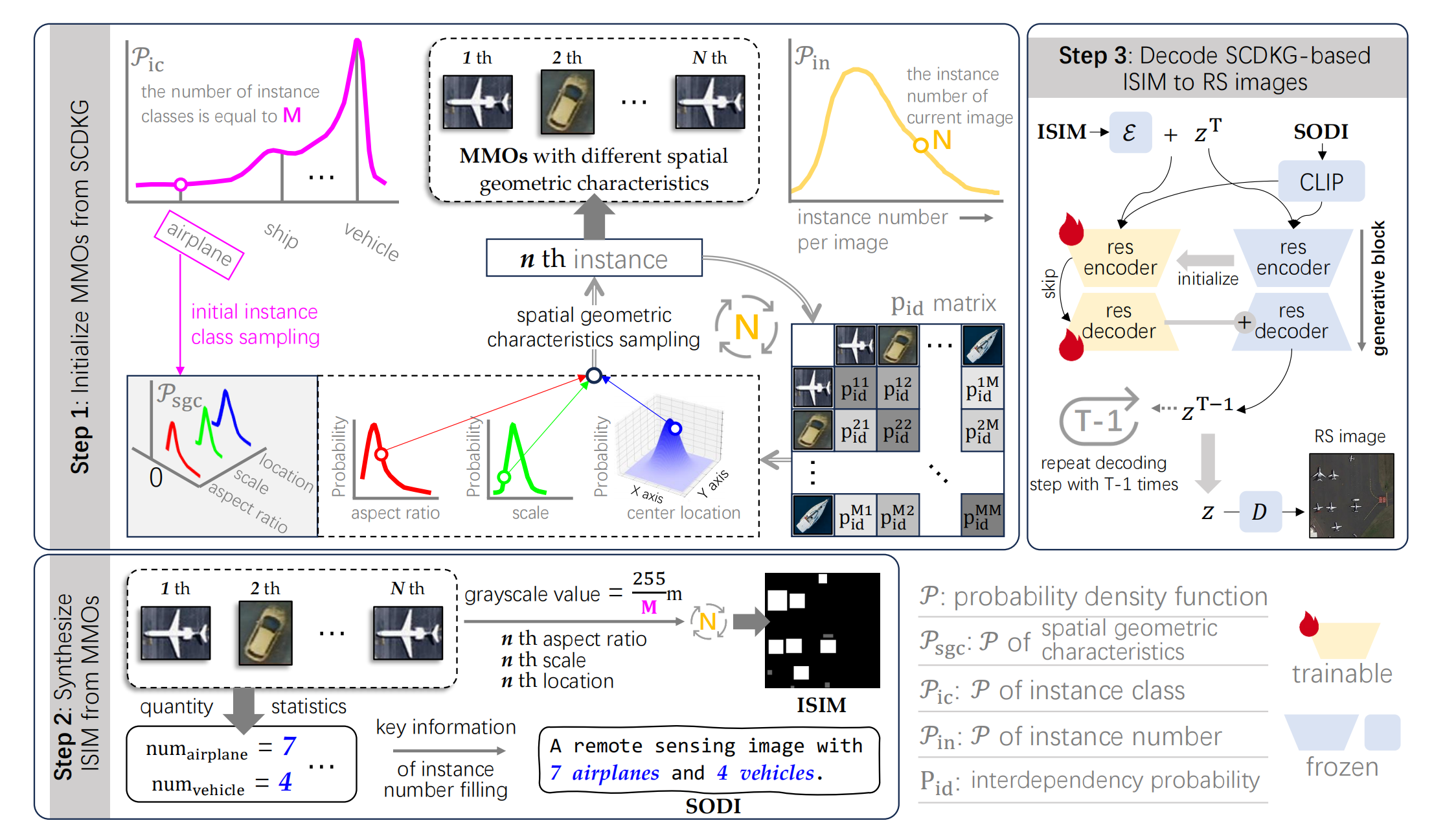

生成流程：

SCDKG 的输入 ------ 全是数据集 "现成的标注信息"，不用自己标！

SCDKG 的输入，本质是DIOR 等公开遥感数据集自带的 "目标标注文件"（就是我们之前说的 "别人做好的标注"），这些标注里藏着两个关键信息，正好对应 SCDKG 的两个核心组件：

1. 用来构建 Psgc 概率函数的信息：标注文件里每个目标的 "位置（像素坐标）、尺度（边界框大小）、宽高比（边界框宽 / 高）"比如 DIOR 标注里，"飞机" 目标的边界框坐标是（x=200,y=300, 宽 = 150, 高 = 50），"船舶" 的坐标是（x=500,y=600, 宽 = 100, 高 = 30）------SCDKG 会把全数据集里所有 "飞机""船舶" 的这些参数统计起来，算出 "飞机的宽高比多在 3:1 左右""船舶多在图像下半部分（海面）"，这些统计结果就是 Psgc 概率函数。

2. 用来构建 Pid 矩阵的信息：标注文件里 "不同类别目标的共现关系"比如 DIOR 里，1000 张含 "港口" 的图里，有 950 张同时含 "船舶"，只有 5 张含 "飞机"------SCDKG 会统计这种 "类别一起出现的概率"，形成 Pid 矩阵（比如 "港口→船舶" 的 Pid 值 = 0.95，"港口→飞机" 的 Pid 值 = 0.05）。

简单说：SCDKG 的输入不是 "需要你自己标新数据"，而是 "直接读数据集已经标好的、关于目标几何特征和类别共现的原始信息"。

SCDKG 的输出 ------"能直接用的目标初始化列表"

当 SCDKG 用 Psgc 和 Pid 把 "规律" 提炼好后，会输出一个MMOs（多类别多尺度目标）列表------ 这个列表里的每个目标，都带着 "明确的类别、位置、尺度、宽高比"，是后续生成 ISIM 和 SODI 的 "原材料"。

举个具体例子：假设要生成 "含港口和船舶的遥感图像"，SCDKG 的输出列表会是这样的：

目标序号	类别	位置（像素坐标）	尺度（宽 × 高）	宽高比
1	港口	（x=400, y=500）	200×80	2.5:1
2	船舶 1	（x=450, y=550）	100×30	3.3:1
3	船舶 2	（x=500, y=530）	90×28	3.2:1

这个列表怎么来的？就是 SCDKG 按规则算出来的：

1. 先用 Psgc 选 "港口" 的位置（图像下半部分，符合海面区域）、尺度（200×80，符合真实港口大小）；
2. 再用 Pid 矩阵：因为选了 "港口"，所以接下来优先选 "船舶"（Pid=0.95），而不是 "飞机"；
3. 再用 Psgc 给 "船舶" 选位置（离港口 50-100 像素，符合 Pid 的距离规则）、尺度（90-100×28-30，符合真实船舶大小）；
4. 最后把这些目标整理成列表，输出给下一个环节。

步骤 1：先确定 "单幅图像要生成多少个目标"（由P_in约束，非随机）

• 不是 "随便选一个数字"，而是从真实数据集统计的 "每幅图像目标数量概率分布" 中采样。比如 DIOR 数据集统计发现：90% 的遥感图像含 5-15 个目标，仅 5% 含 1 个以下、5% 含 20 个以上 ------P_in就是这个概率分布（如 "选 10 个目标" 的概率 0.2，"选 3 个" 的概率 0.05）。SCDKG 会按这个概率选数量（比如大概率选 8-12 个），不会随机选 "100 个"（远超真实场景）或 "0 个"（无意义）。

步骤 2：再确定 "每个目标的类别"（由Pid和P_ic协同约束，非随机）

• 不是 "从 20 类里随便挑"，而是按 "类别共现规律" 选：① 第一个目标：从P_ic（类别出现概率）采样 ------ 比如 DIOR 中 "车辆" 出现概率 0.3，"飞机" 0.2，"网球场" 0.05，所以第一个目标大概率是 "车辆" 或 "飞机"，很少是 "网球场"；② 第二个目标：从Pid矩阵（类别依赖概率）采样 ------ 如果第一个目标是 "港口"，Pid规定 "港口→船舶" 的概率 0.95、"港口→飞机" 的概率 0.05，所以第二个目标几乎肯定是 "船舶"，不会随机选 "飞机"。比如最终选的类别序列是 "港口→船舶 1→船舶 2→车辆"（符合 "港口附近多船舶" 的真实规律），而非 "港口→飞机→网球场"（违背规律）。

步骤 3：最后确定 "每个目标的位置、尺度、宽高比"（由Psgc约束，非随机）

• 不是 "随便填坐标和尺寸"，而是从Psgc的三大概率函数中采样：① 位置：若类别是 "船舶"，Psgc的位置概率函数规定 "图像下半部分（海面）概率 0.9，上半部分（陆地）0.1"，所以船舶会大概率出现在（x=500,y=600）这类海面坐标，不会随机出现在（x=200,y=100）（山顶）；② 尺度：若类别是 "车辆"，Psgc的尺度概率函数规定 "宽 20-40 像素、高 10-20 像素" 的概率 0.8，所以车辆尺寸会在这个范围，不会随机选 "宽 200 像素"（和机场一样大）；③ 宽高比：若类别是 "飞机"，Psgc的宽高比概率函数规定 "3:1~4:1" 的概率 0.9，所以飞机会是长条形，不会随机选 "1:1"（正方形）。

最终输出的 MMOs 列表（比如 "5 个目标：港口（x400,y500, 宽 200 高 80）、船舶（x450,y550, 宽 100 高 30）......"），每一项参数都符合真实规律，毫无随机性。

步骤5：扩散模型转化图像

这一步是 MMO-IG 模型的「最终转化环节」------ 本质是在结构化目标分布指令（SODI）的全局约束下，让扩散生成模型把 "基于 SCDKG 生成的 ISIM（等间距实例图）"，从 "灰度块蓝图" 解码成 "带真实纹理、符合遥感场景、目标精准对齐" 的遥感（RS）图像，同时输出与目标一一对应的实例级标签（供下游检测任务使用）

在解码前，模型会先整合 3 类关键信息，缺一不可：

输入内容	本质作用
1. SCDKG-based ISIM	「空间蓝图」：灰度块的位置 = 目标位置、灰度值 = 目标类别、灰度块大小 = 目标尺度，是图像的 "骨架"
2. SODI（结构化文本指令）	「风格 + 对齐约束」：限定 "遥感图像风格"，同时确保生成的目标数量、类别与 ISIM 完全一致（防幻觉）
3. 含噪初始图像特征	「生成起点」：一张充满随机噪声的特征图（扩散模型的常规输入），后续通过去噪逐步还原图像细节

举个具体输入示例：

• ISIM：含 2 个灰度块（灰度值 127 = 飞机，位置 (200,300)、尺度 150×50；灰度值 255 = 船舶，位置 (500,600)、尺度 100×30）；
• SODI："A remote sensing image with 1 airplane and 1 ship"；
• 含噪特征：一张 800×800 像素的随机噪声图（类似电视雪花屏）。

这一步基于「稳定扩散模型（Stable Diffusion）」改造，核心是 "多轮去噪 + 双重约束"，具体流程如下：

子步骤 1：输入整合与格式适配

模型先把 3 类输入转换成 "模型能读懂的统一特征格式"：

• ISIM（灰度图）：通过「残差编码器」转换成 "空间特征图"------ 把灰度块的 "位置、灰度值、大小" 编码成模型可计算的向量（比如 "灰度值 127" 对应 "飞机类别向量"，"位置 (200,300)" 对应 "空间坐标向量"）；
• SODI（文本）：通过「文本编码器（如 CLIP Text Encoder）」转换成 "文本特征向量"------ 把 "1 airplane and 1 ship" 翻译成模型能理解的 "类别数量约束" 和 "遥感风格指令"；
• 含噪特征：直接作为初始 "图像特征基底"，后续所有修改都基于这个基底进行。

子步骤 2：特征融合（核心：让模型 "同时看懂蓝图和规则"）

通过模型的「跨模态注意力模块」（融合了 ViT 注意力机制），把 ISIM 的空间特征、SODI 的文本特征，与含噪图像特征 "绑在一起"：

• 作用：让模型在去噪时，每一步都 "记得"：① 哪里要画目标（ISIM 的位置特征）；② 画什么类别（ISIM 的灰度值特征 + SODI 的类别约束）；③ 画多大（ISIM 的尺度特征）；④ 画成什么风格（SODI 的遥感指令）。
• 通俗理解：就像画家作画前，同时记住 "素描草稿（ISIM）" 和 "客户要求（SODI：画遥感图，要 1 架飞机 1 艘船）"，不会画着画着偏离要求。

子步骤 3：多轮去噪迭代（扩散模型的核心操作）

模型会进行 T-1 次（论文中 T 是扩散步数，通常设为 1000 左右，实际训练中取 T-1 轮有效迭代）去噪，每一轮都在 "细化图像细节"，且每一轮都受 ISIM 和 SODI 约束：

• 第 1~100 轮：初步去噪，区分 "目标区域" 和 "背景区域"------ 基于 ISIM 的灰度块位置，把 "该画目标的地方" 从噪声中初步分离（比如 (200,300) 附近的噪声变成模糊的 "长条形轮廓"，对应飞机；(500,600) 附近变成 "梭形轮廓"，对应船舶）；
• 第 101~500 轮：细化目标纹理和背景风格 ------ 目标区域：给飞机加上机翼、机身纹理，给船舶加上船体、甲板细节（纹理符合遥感图像的 "航拍视角、低纹理噪声" 特征，由 SODI 约束）；背景区域：生成海面、陆地、云层等遥感常见背景（不会生成树木、建筑等非遥感核心背景）；
• 第 501~T-1 轮：精准对齐与优化 ------ 确保目标的位置、尺度和 ISIM 完全一致（比如飞机的中心坐标严格是 (200,300)，宽高 150×50），同时消除图像噪声，让目标边缘更清晰、背景更自然。

子步骤 4：解码输出（得到最终遥感图像）

最后一轮去噪完成后，模型的「解码器」会把优化后的图像特征，转换成 "人眼可见、计算机可处理" 的数字遥感图像：

• 输出 1：高质量遥感图像 ------ 画面中包含与 ISIM 一一对应的目标（1 架飞机、1 艘船），目标位置、尺度、类别完全符合要求，背景是符合遥感风格的海面 / 陆地，无多余目标（SODI 抑制了幻觉）；
• 输出 2：实例级标签 ------ 同步输出与图像目标对应的标注文件（如 XML/TXT 格式），包含每个目标的类别、边界框坐标（和 ISIM 完全对齐），可直接用于下游遥感目标检测（RSIOD）模型的训练。

恶补基础知识：

灰度值是什么：

在数字图像领域，"灰度值" 的本来含义是描述图像中单个 "像素" （图像的最小组成单位）明暗程度 的量化参数，核心作用是对++像素的亮度信息进行标准化表++达，主要用于 "灰度图像"（仅包含黑白及中间过渡色的图像，无彩色信息）中

灰度值通常采用8 位二进制编码 ，取值范围固定为 0~255，共 256 个等级，每个等级对应一种明暗程度：

• 灰度值 = 0：代表纯黑色，像素亮度最低（可理解为 "完全不反射 / 发射光线"）；
• 灰度值 = 255：代表纯白色，像素亮度最高（可理解为 "完全反射 / 发射光线"）；
• 0~255 之间的数值：对应不同深浅的 "灰色"，数值越小，像素越接近黑色（如灰度值 10 接近深灰）；数值越大，像素越接近白色（如灰度值 240 接近浅灰）。

在图像处理（如文字识别、目标检测、医学影像分析）中，常先将彩色图像转为灰度图像，通过分析 "不同区域的灰度值差异" 来定位目标（比如：物体的灰度值与背景灰度值差距越大，越容易被识别）。

像素是什么：

像素（Pixel）是构成所有数字图像的最小、不可再分割的基本单位，就像拼图里的 "小方块"------ 一幅完整的数字图像，本质是由无数个排列整齐的像素 "拼接" 而成，每个像素单独承载着图像的 "颜色" 或 "亮度" 信息，

• 比如一张分辨率为 "1920×1080" 的图片，意味着它横向有 1920 个像素，纵向有 1080 个像素，总像素数为 1920×1080≈207 万（即常说的 "200 万像素"）；

像素的核心作用是 "记录视觉信息"，不同类型的图像（彩色 / 灰度），像素存储的信息不同：

• 彩色图像的像素：通常用 "RGB 三通道" 存储颜色 ------ 每个像素包含红（R）、绿（G）、蓝（B）三个数值（每个数值范围 0~255），通过三者的不同组合，能呈现出人类肉眼可见的所有颜色（比如 R=255、G=0、B=0 是纯红色，R=255、G=255、B=255 是纯白色）；
• 灰度图像的像素：仅存储 "灰度值"（范围 0~255），如之前所说，灰度值 0 对应纯黑、255 对应纯白，中间数值对应不同深浅的灰色，仅表达 "明暗" 而无 "色彩"（比如遥感图像的 ISIM，就是由无数个含特定灰度值的像素组成，每个灰度块本质是 "相同灰度值的像素集合"）。

• 分辨率：即图像的 "像素总数"，分辨率越高（像素越多），图像能承载的细节越丰富。比如手机 "4800 万像素摄像头" 拍的照片，比 "1200 万像素" 的照片能呈现更多细节（如远处景物的纹理、文字的边缘）；

概率函数是什么

"概率函数" 本质是量化真实遥感场景中目标几何特征（位置、尺度、宽高比）出现规律的 "可能性规则"，告诉模型 "目标的几何特征该怎么分布才符合现实"，最终让生成的图像目标不出现 "位置错乱、尺度异常、形状失调"。

概率函数的核心是 "描述'特征取值'与'出现概率'的对应关系"。在遥感图像生成中，++它不是抽象的数学公式，而是从真实遥感数据中统计出来的 "规律映射表++ "（数据集自己会有标注）------ 比如 "车辆在道路区域出现的概率高，在海面出现的概率近于 0""飞机的宽高比多在 3:1 左右，出现 1:1（正方形）的概率极低"，这些规律都被量化成概率函数，供模型生成时参考。

1. 位置：二维概率函数（图像平面的 "可能性地图"）

• 图像中目标的位置用 "像素坐标（x,y）" 表示（x 是横向像素序号，y 是纵向像素序号），二维概率函数就是 "每个（x,y）坐标对应的'目标出现概率'"。
• 比如真实数据中，船舶 90% 以上集中在图像的海面区域（对应一组（x,y）坐标范围），陆地区域几乎没有，那么这个函数会给海面坐标分配高概率（如 0.9），陆地坐标分配低概率（如 0.01）。
• 模型生成时，会优先在高概率（x,y）坐标处放置对应目标，避免 "船舶出现在山顶""车辆出现在海面" 的荒诞情况。

2. 尺度：一维概率函数（目标大小的 "概率分布表"）

• 图像中目标的尺度用 "像素长度 / 面积" 表示（比如小型车辆在 800×800 像素图像中约占 20×10 像素，大型机场约占 500×300 像素），一维概率函数就是 "每个像素尺寸对应的'目标出现概率'"。
• 比如真实数据中，小型车辆的尺度集中在 10~30 像素长度，大型货车集中在 30~50 像素长度，那么这个函数会给 10~30 像素分配高概率（如 0.7），给 500 像素（和机场同尺度）分配低概率（如 0.001）。
• 模型生成时，会按这个概率分布采样尺度，避免 "车辆比机场还大""机场只有几十像素" 的异常。

3. 宽高比：一维概率函数（目标形状的 "合规范围"）

• 宽高比是 "目标像素宽度 / 像素高度" 的比值（比如飞机宽 150 像素、高 50 像素，宽高比 = 3），一维概率函数就是 "每个宽高比数值对应的'目标出现概率'"。
• 比如真实数据中，网球场的宽高比固定在 1:2（标准尺寸），概率接近 1；飞机的宽高比集中在 2.5~4 之间，概率达 0.8；而宽高比 0.5（宽＜高，像竖版矩形）的概率几乎为 0。
• 模型生成时，会优先选择高概率的宽高比，确保 "网球场是规整矩形""飞机是长条形"，避免出现 "宽高比失调的船舶""正方形的机场跑道"。

实验

• 采用 DIOR/DIOR-R 数据集，基于 4 张 NVIDIA Tesla A100 GPU 训练，学习率 1e-5。训练时长约 2 天。

下游任务：生成数据提升检测模型性能

将 2 万张 MMO-IG 生成的图像与原始 DIOR 数据融合，训练 5 类主流检测模型，验证数据有效性：

• 模型性能提升：R-CNN、Faster R-CNN、YOLO、PANet、CornerNet 的检测准确率最高分别提升 8.1、5.2、8.1、5.3、5.1 个百分点。
