如何在Altium Designer 中创建用户自己的板级设计器件集成库？
在Altium Designer 中引入了器件集成库的模式，大大方便了用户在板级设计中调用器件的功能。2004 版中的集成库包括器件原理图库、器件封装库、Spice 混合信号仿真模型库及IBIS信号完整性分析模型库。
一， 如何在现有的集成库中完成器件修改：
在 DXP 平台下，打开一个集成库（如：Miscellaneous Devices.IntLib），在系统弹出对话框（Extract Sources or Install 窗口中），选择Extract Source，在工程栏中出现一个集成库工程项目，其中包含了一个器件原理图库（Miscellaneous Devices.SchLib），在工程栏下选择SCH Library Tab，在SCH Library 工程栏中出现了器件名称及关联库的构建关系；
接下来选择一个器件名称可以修改器件原理图的属性（如，名称，引脚方向属性，关联库）。
在工程栏中的Model 子窗口下点击ADD 命令，然后在弹出窗口下拉菜单中选择需要添加的模型属性（如，器件封装/仿真模型/信号分析模型）。
二， 如何新建一个集成库：
在 DXP 平台下，新建一个集成库，通过菜单[menus]File>>New>>Project>>Integrated Library命令创建一个集成库工程（如，Myself.LibPkg），然后在项目工程中添加相应的器件封装库和器件原理图库（如 Myself.PcbLib/Myself.SchLib），在工程栏中选择PCB Library Tab，在器件封装库中添加器件封装元件，然后保存封装库文件（如：Myself.PcbLib），接下来在器件原理图库中自建一个元件原理图库，并在该器件model 属性中添加该元件其他关联属性（如封装/仿真等）。
三， 如何将原Protel99se 的器件库导入到Altium Designer 中：
由于在Protel 2004 中使用的元件库为集成元件库，所以我在Altium Designer 中使用Protel
以前版本的元件库、或自己做元件库、以及在使用从Altium 网站下载的元件库时最好将其转换生成为集成元件库后使用。为什么从Altium 网站下载的元件库也要进行转换呢？
根据本人的使用情况，这主要是因为Altium 网站下载的元件库均为．ＤＤＢ文件，正如前面所说的那样，我们在使用之前应该进行转换。
而且使用Altium 网站下载的元件库进行转换时，有一个非常优越的条件，即从Altium 网站下载的元件库中包括了原理图库、ＰＣＢ封装库，有的还包括了仿真及其它功能要使用到的模型，这让我们在使用这些元件库进行转换生成集成元件库时非常容易。好了，请跟我一起来创建一个集成元件库。
在此我们以一个从Altium.com 网站下载的Atmel_003112000.zip 元件库为例。
1 从altium 网站http://www.altium.com/forms/libraries/p99se/library_list.asp 下载的Atmel_003112000.zip 元件库。
２、下载完后将其解压，解压后为Atmel.ddb。
３、用Altium Designer 软件中 File\Protel99se Import wizard 命令， 选择路径和文件打开Atmel.ddb。打开后如下图所示：
4、关闭所有打开的文件。使用File>>New>>Integrated Library 创建一个集成元件库项目，如图所示。
5、选择Project>>Add to Project...打开对话框，找到并选择刚才转换的.schlib 文件，单击打开按钮，关闭对话框，被选择的文件已经添加到项目中了，如图所示。

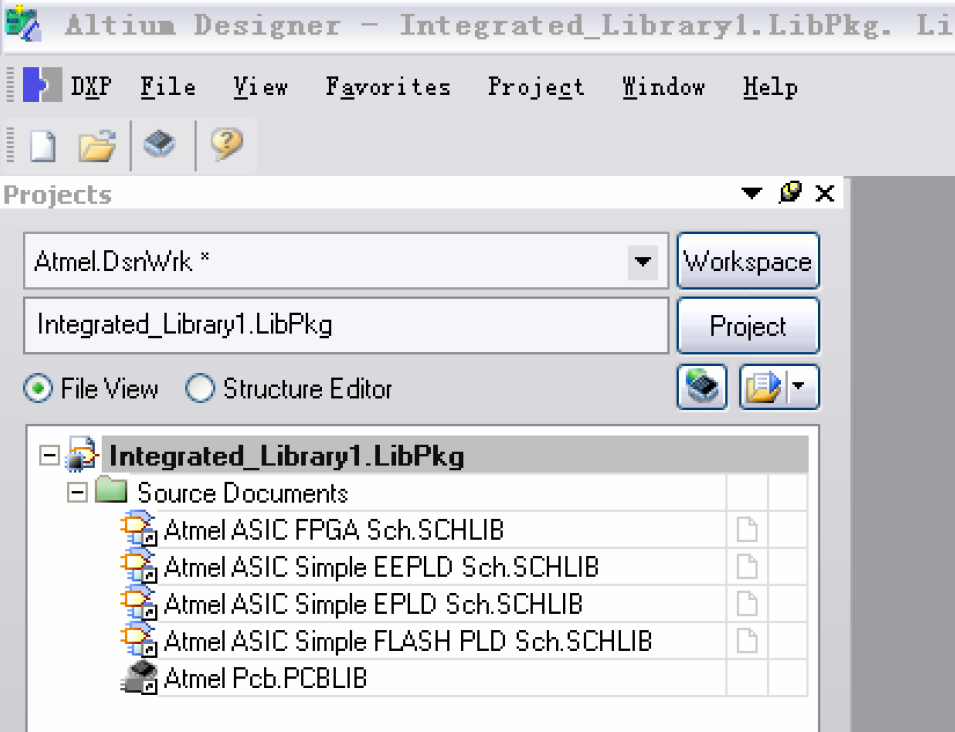

6、重复上一步，选择刚才转换的.pcblib 文件，将其添加到项目中。如图所示。

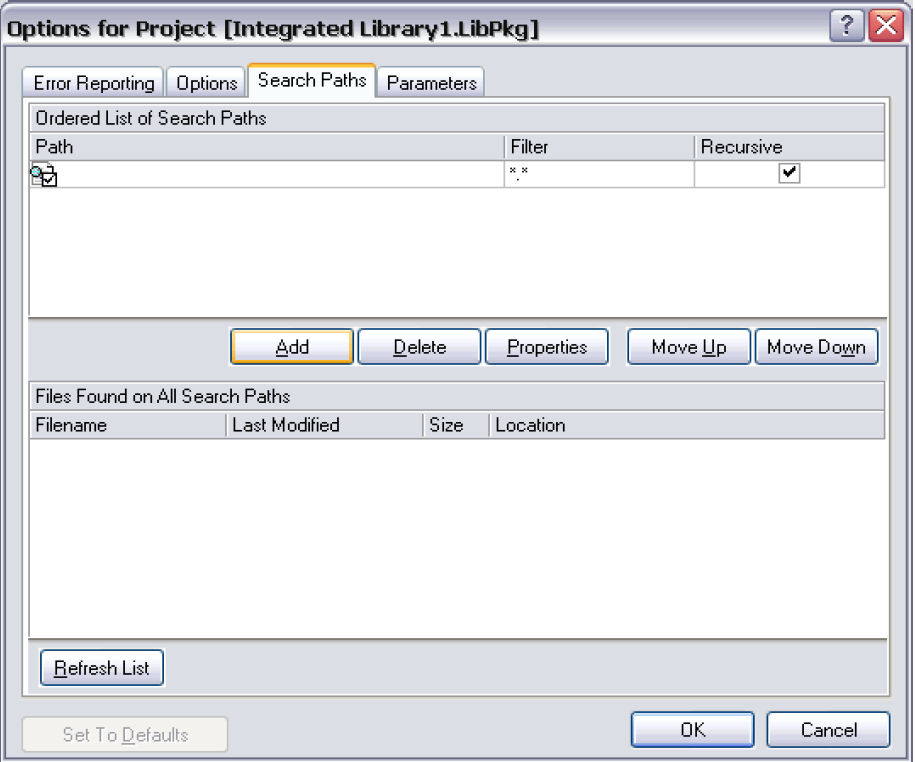

7、选择Project>>Project Options，打开如图所示的对话框

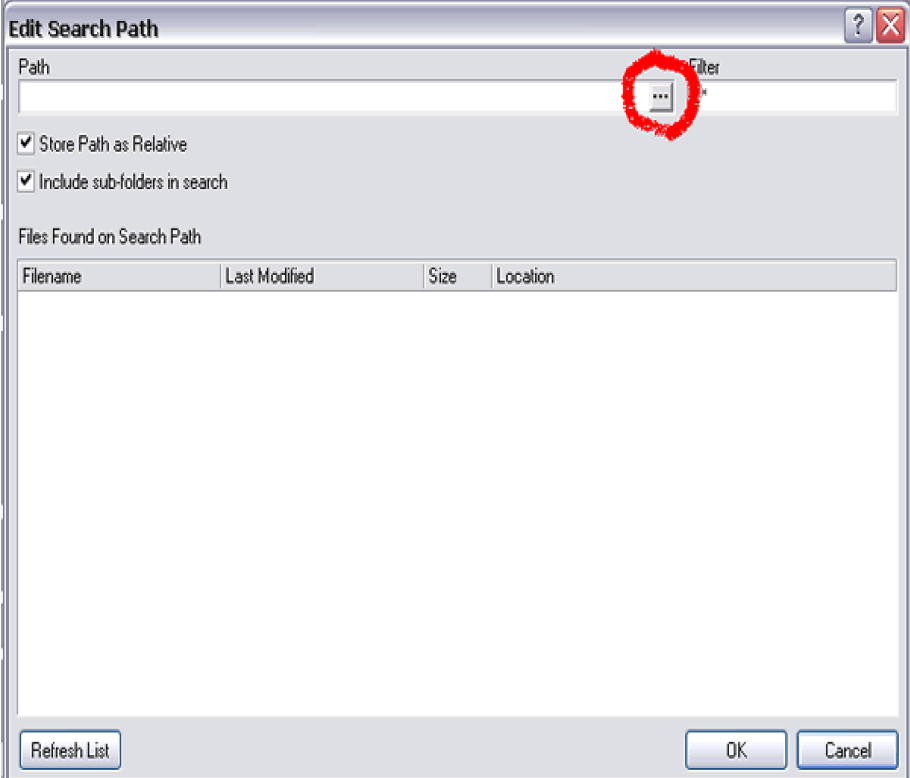

8 单击ADD 按钮，打开如图所示的对话框。点击图中所示按钮，选择.pcblib 所在的文件夹，单击Refresh List按钮确认所选择的文件夹是否正确，然后点击ＯＫ按钮关闭对话框。
９、在Error Reporting 标签中设置你需要的内容，单击ＯＫ按钮关闭对话框。
１０、选择Project>>Compile Integrated Library，这样Altium Designer 就将你刚才添加的库文件生成了一个集成元件库，并打开Libraries 面板，在库列表中你所生成的库为当前库，在该列表下面，你会看到每一个元件名称都对应一个原理图符号和一个ＰＣＢ封装。
好了，你的集成元件库完成了。另外你所生成的集成元件库保存在第8 步骤中选择的文件夹下的Project Outputs for Atmel 子文件夹中。
顺便提一下，当你用要自己做元件库时，你必须第５步骤之前完成.schlib 和.pcblib，然后再从第５步骤开始。如果你要修改你的元件库，你可以在.schlib 或.pcblib 中修改后，再从第5 步骤开始。
