一个看似常规又不太常规的ModbusTCP通讯例子今天和各位看官来分享下。客户端是西门子1516CPU，服务器是一个第三方测温设备。

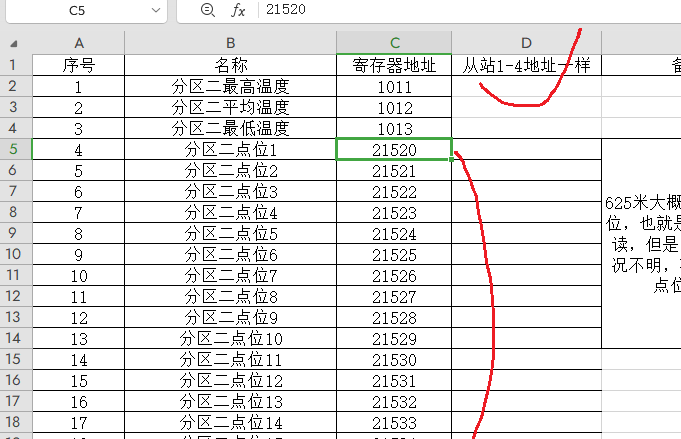

以上就是厂家给的乞丐版地址表，IP和端口号电话口头告知的。本来觉得这也是手拿把掐的事情。结果也是遇到了些许挫折。本着好记性不如烂笔头的原则，我们一起做一遍吧。

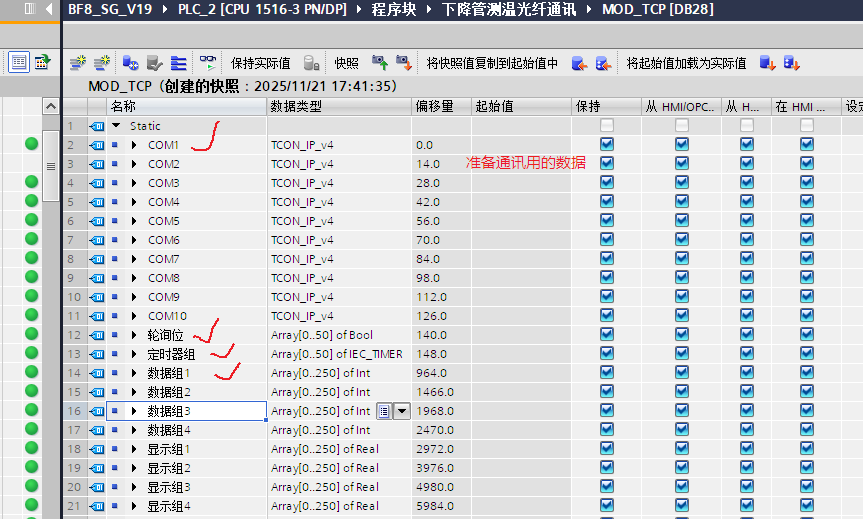

第一步，准备通讯要用的数据，我是建立了一个DB块。里面COM是通讯连接基本参数，数据类型按图示例选择。还建立了布尔量轮询位方便轮询控制。数据存储区当然也准备上。

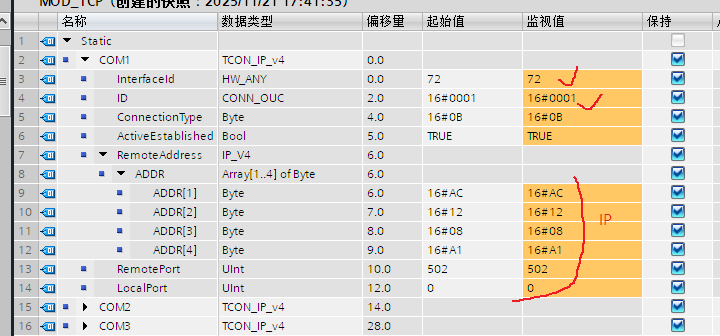

第二步，打开每个通讯参数组。设置网络硬件标识符，指令ID号，IP和端口号。

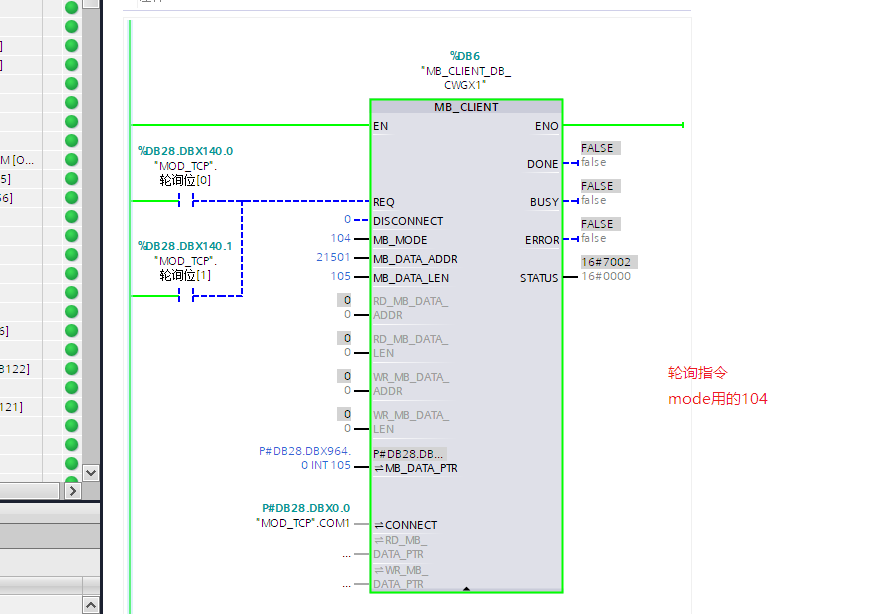

第三步，编写程序。利用MB_CLIENT指令，填写对应管脚。基本功能就是从对方哪个地址读多少字到我们存储数据区。

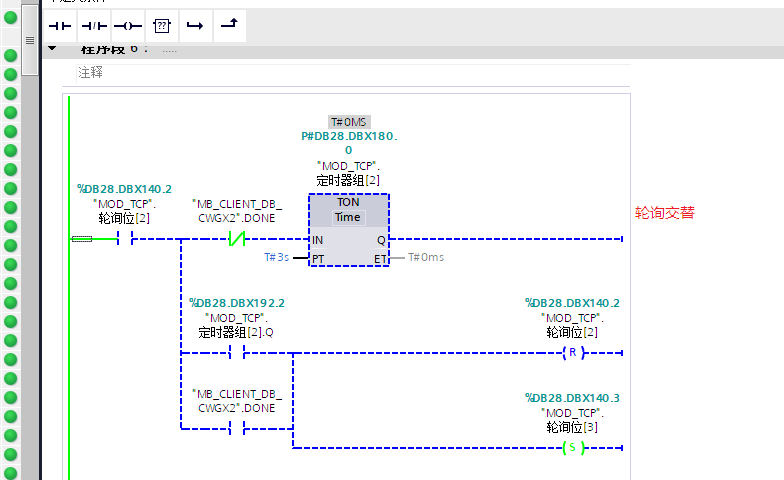

第四步，编写轮询逻辑。原理就是一个指令触发的时候，等待它完成位上来，取消这个指令使能触发下一个指令。要考虑超时，但是个人不建议用错误位，我用的延时逻辑。

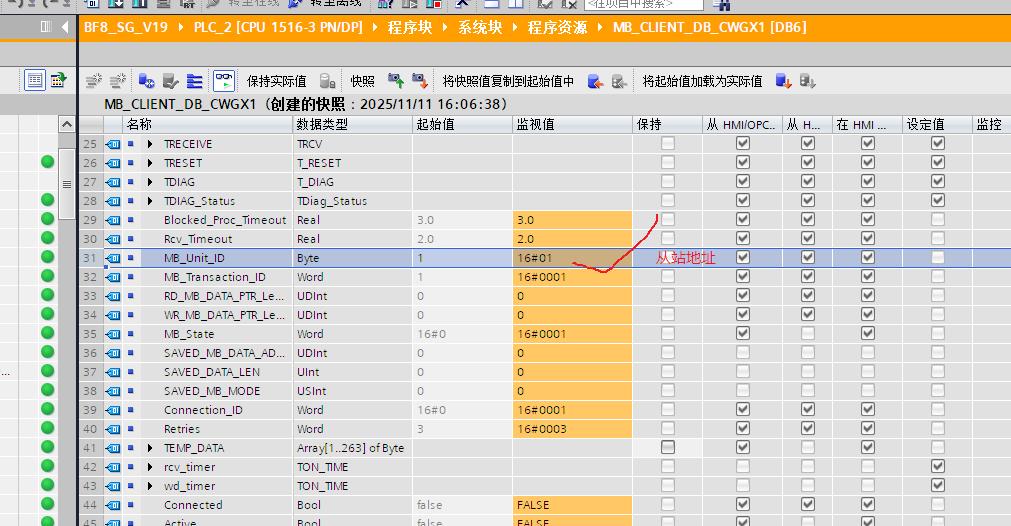

第五步，每个指令背景数据里有从站地址的设置。本例服务器有4个从站，所以对应指令要更改从站地址。如果只有一个，无需更改这里。

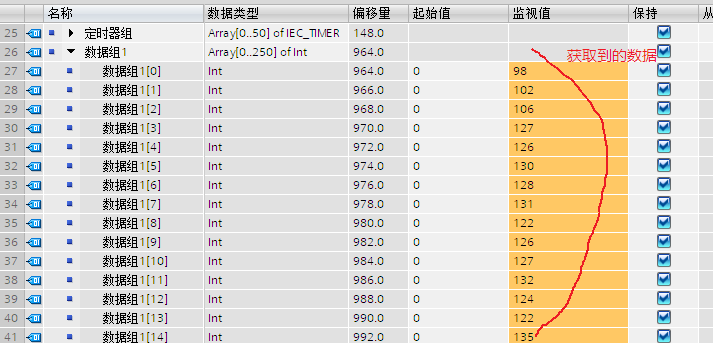

第六步，下载程序，触发轮询就能得到数据了。
各位看官看着是不是比较简单呢？那这个例子的需要注意事项又在哪里呢？听我唠一唠。本来在编程前，我已经用Modscan软件对每个从站都进行了读，都能读的通，验证了物理链路的可行性。后来在地址的填写这里绕了不少弯子。直接说结果，PLC指令一般默认0读1写，我用0读厂家的地址数据完全不对。后来看帮助文件，发现读指令还有一个104，最终成功。后来仔细对比发现有效地址是6位的，例如321501。而0代码又只有5位，5位以内数据完全对的上，但是不是有效数据区。改为104就可以对应Modscan的6位数有效地址，正常输入21501即可，得到了有效数据。
不觉明厉，欢迎各位见多识广的看官解释一下。
