摘要 ：在楼宇自控（BAS）项目中，随着网络安全要求的提高，将不同楼层划分为独立 VLAN 已成常态。这给依赖广播机制发现设备的 BACnet/IP 协议带来了巨大挑战。本文以一个 5 层酒店项目为例，详细复盘了如何通过 BBMD（标准路由） 和 Foreign Device（外部设备注册） 两种方案解决跨网段采集难题，并附带详细的网络拓扑图与配置参数。
1. 项目背景与痛点
最近在做一个 5 层楼的酒店楼宇监控系统项目，网络架构如下：
-
物理环境：共 5 层，一楼为监控中心，二至五楼为客房设备层。
-
网络规划：为了安全，IT 部门将每一层楼划分了独立的 VLAN（子网），各网段间通过核心三层交换机路由互通。
-
遇到的问题： 监控系统（位于 1F）部署完毕后，无法扫描到楼层（2F-5F）的设备。
原因分析 ： BACnet/IP 协议默认使用 UDP 广播（Broadcast）进行设备发现（Who-Is/I-Am 报文）。而三层交换机出于抑制广播风暴的考虑，默认会隔离不同 VLAN 间的广播包。这导致一楼发出的"Who-Is"呐喊，楼层的设备根本听不见。
2. 解决方案概览
针对此类 BACnet 跨网段问题，行业内主要有两种成熟方案：
-
全网 BBMD 模式（标准、稳定，适合预算充足的大型项目）
-
Foreign Device 注册模式（灵活、低成本，适合改造或单机监控项目）
3. 方案一：全网 BBMD 标准模式
3.1 方案原理
BBMD (BACnet Broadcast Management Device) 是 BACnet 协议为了解决跨子网广播而定义的特殊功能。 在此方案中，我们在每一个 子网（包括监控室所在的网段）都部署一个具备 BBMD 功能的硬件设备。这些设备之间维护一张 BDT (Broadcast Distribution Table) 表，当收到本网段的广播时，它们会负责将其打包成单播（Unicast）发送给 BDT 表中的其他对端。
3.2 网络拓扑图
3.3 核心配置说明
-
硬件准备：
-
2F-5F：利用现有的楼层主控制器（通常自带 BBMD 功能）。
-
1F：必须新增一个 BACnet 路由器硬件（或者使用带双网口的控制器），因为监控电脑本身通常不能作为 BBMD 服务端。
-
-
配置 BDT 表 ： 必须在网络中每一个 BBMD 设备里填入其他所有 BBMD 设备的 IP。
设备位置 IP 地址 BDT 配置内容 (示例) 1F 路由器 192.168.1.254 192.168.2.10, 192.168.3.10... 2F 控制器 192.168.2.10 192.168.1.254, 192.168.3.10... 3F 控制器 192.168.3.10 192.168.1.254, 192.168.2.10...
4. 方案二：Foreign Device 外部设备注册模式（推荐）
4.1 方案原理
如果不想在一楼增加硬件成本，可以让监控软件"伪装"成一个访客。 Foreign Device (外部设备) 机制允许一个普通的 BACnet 设备（如监控电脑）通过单播向某个已知的 BBMD 设备发送"注册请求"。注册成功后，该 BBMD 会充当代理，将全网的广播转发给这个外部设备。

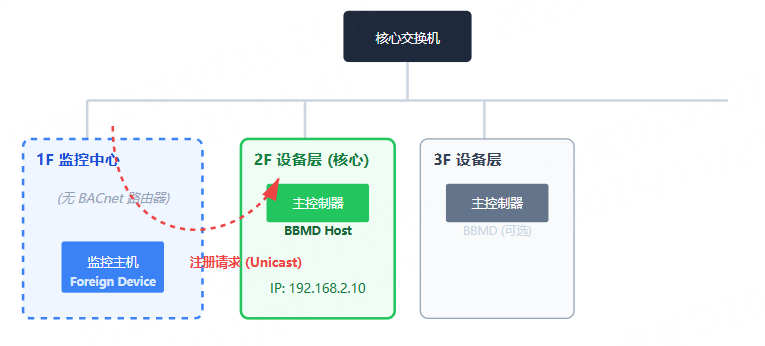

4.2 网络拓扑图
4.3 核心配置说明
此方案无需在一楼购买硬件，直接在监控组态软件（如 Niagara N4, WebCTRL, 易控, 泛得等）的 BACnet/IP 驱动中配置即可。
软件配置参数：
| 参数项 (Parameter) | 建议值 | 说明 |
|---|---|---|
| Foreign Device Registration | True / Enabled | 开启外设注册功能 |
| BBMD IP Address | 192.168.2.10 | 指向二楼那个开启了 BBMD 的主控制器 IP |
| BBMD Port | 47808 | BACnet 默认端口 (0xBAC0) |
| Time To Live (TTL) | 30 (秒) | 注册有效期。建议设为 30-60 秒，确保心跳不断 |
5. 方案对比与选型建议
| 对比维度 | 方案一：全网 BBMD | 方案二：Foreign Device |
|---|---|---|
| 硬件成本 | 高 (1F 需加硬件) | 低 (1F 无需硬件) |
| 实施难度 | 高 (需维护复杂的 BDT 表) | 低 (仅需配置软件指向 IP) |
| 稳定性 | ⭐⭐⭐⭐⭐ (极高) | ⭐⭐⭐⭐ (依赖注册心跳) |
| 适用场景 | 新建高端项目、BMS 核心层 | 旧改项目、调试阶段、单机监控 |
我的建议 ： 对于本酒店项目，推荐使用 方案二。因为 2F-5F 已经有控制器了，我们只需把一楼监控电脑"挂靠"在二楼的控制器上即可，既省钱又方便，完全能满足数据采集需求。
6. 避坑指南 (FAQ)
在实施过程中，这几个坑请务必注意：
-
端口开放 ：请务必联系 IT 部门，确认核心交换机和防火墙放行了 UDP 47808 端口的单播流量（虽然广播被拦了，但单播必须通）。
-
IP 地址固定 ：被注册的 BBMD 设备（如 2F 控制器）和监控主机，必须配置 静态 IP，严禁使用 DHCP，否则 IP 变了注册就失效了。
-
BBMD 只能有一个 ：在同一个物理子网（VLAN）内，只能启用一个 BBMD 设备。如果一层楼有多个控制器，千万别把它们的 BBMD 功能全部打开，否则会造成严重的广播风暴（死循环）。
-
TTL 设置 ：外设注册的 TTL 不要设置得太短（如 5秒），会增加网络负担；也不要太长（如 3600秒），否则网络波动掉线后恢复太慢。30-60秒是最佳实践。
结语： 跨网段通讯是楼宇自控网络化的必经之路。掌握 BBMD 和 Foreign Device 的应用，能让我们在面对复杂的 IT 网络架构时游刃有余。希望本文的总结能对大家的项目实施有所帮助！
