一、芯片核心定位

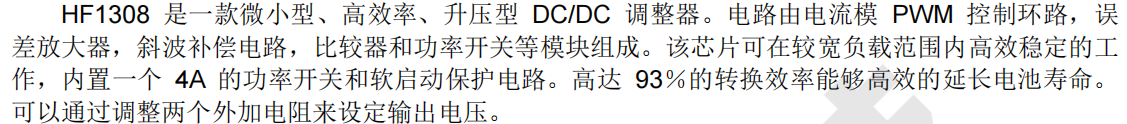

HF1308 是一款微小型、高效率、升压型DC/DC调整器 ，采用电流模PWM控制架构，内置4A功率开关，具备自动PWM/PFM切换和软启动保护功能 。其高达93%的转换效率、宽输入电压范围和小型SOT23-6L封装 ，使其成为便携式移动设备和无线通信设备 的理想电源解决方案。

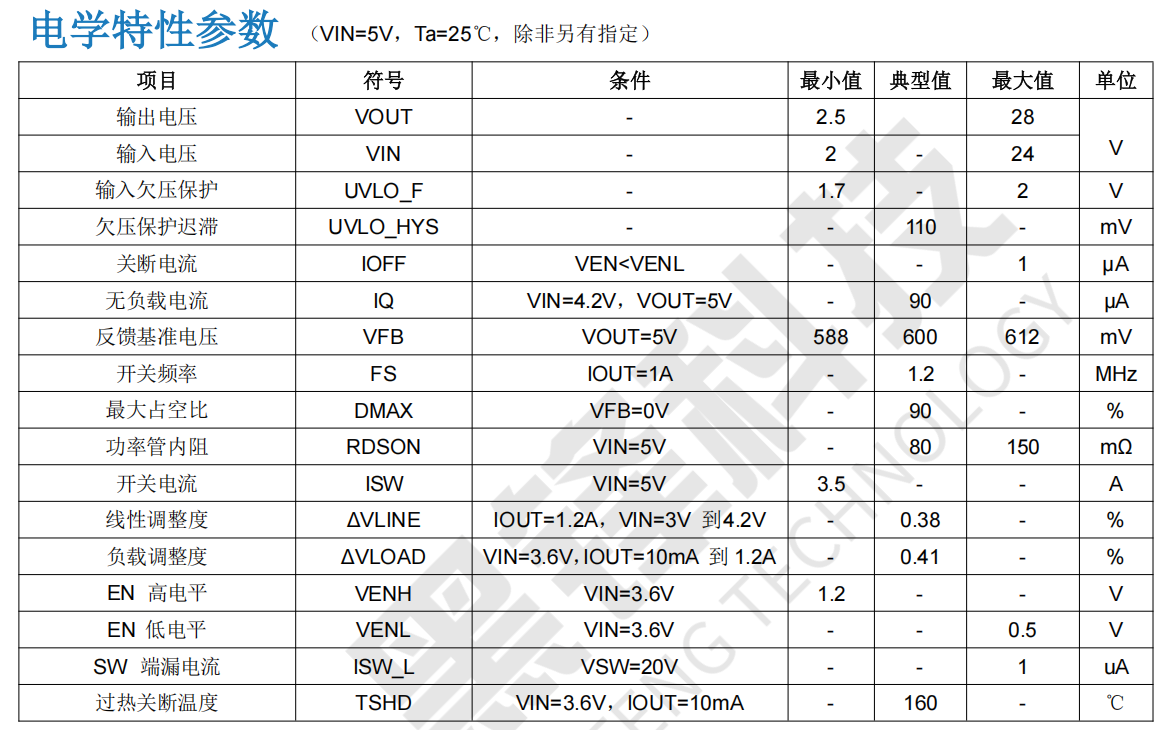

二、关键电气参数详解
- 输入电压范围 ：2V 至 24V
广泛适配多种电池输入和适配器供电场景。 - 输出电压范围 ：2.5V 至 28V
通过外部分压电阻灵活设定输出电压值。 - 反馈基准电压 ：0.6V ±2%
高精度带隙基准，确保输出电压稳定可靠。 - 开关频率 ：1.2MHz 固定频率
支持使用小体积电感和电容，优化系统尺寸。 - 功率管内阻 ：80mΩ 典型值
低导通电阻显著降低开关损耗，提升整体效率。 - 开关电流能力 ：3.5A 最小值
支持2A级别持续输出电流。 - 静态功耗特性 ：
关断电流：<1μA
无负载静态电流：90μA（典型）
极低功耗设计，有效延长电池续航时间。
- 保护功能参数 ：
输入欠压保护：1.7V（110mV迟滞）
过热关断温度：160℃
使能逻辑电平：高电平 > 1.2V，低电平 < 0.5V
功率通路支持短路保护
三、芯片架构与工作原理
电流模PWM控制架构：
- 采用峰值电流控制模式，提供快速瞬态响应。
- 内置斜波补偿电路，确保在宽负载范围内稳定工作。
自动PWM/PFM切换机制：
- 轻载时自动切换至PFM模式，大幅提升轻载效率。
- 重载时保持PWM模式，确保输出性能和纹波特性。
集成保护功能：
- 内置软启动电路，有效抑制启动冲击电流。
- 集成欠压锁定、过温保护和功率通路短路保护。
四、应用设计要点

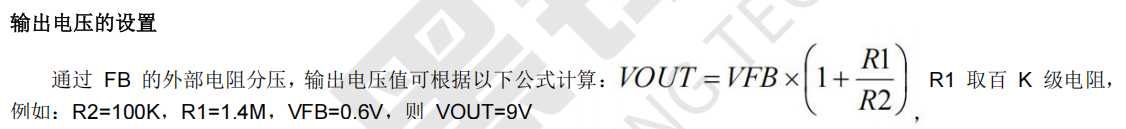

输出电压设置：

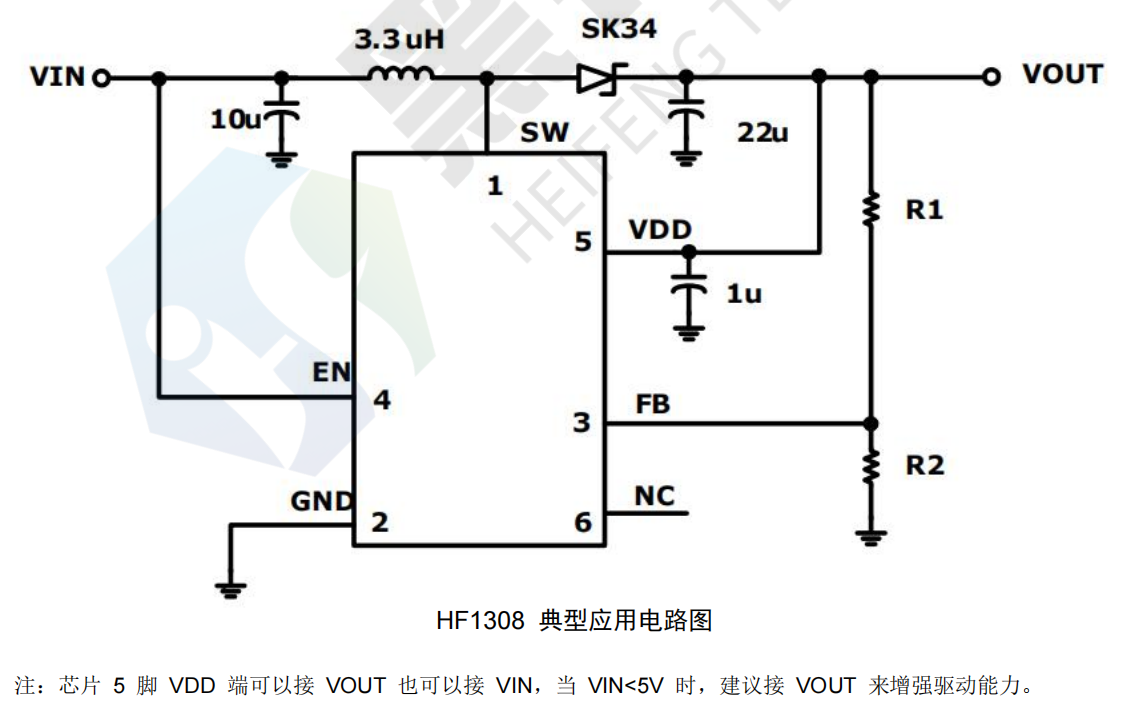

VDD引脚连接策略：
- VDD引脚可连接至 VIN 或 VOUT。
- 当输入电压 VIN < 5V 时，建议连接至 VOUT 以增强驱动能力。

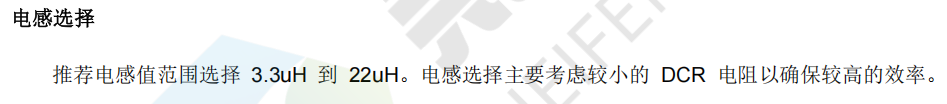

电感选型指南：
- 推荐电感值：3.3μH 至 22μH
- 应选择低DCR、高饱和电流的电感，避免磁饱和导致的性能下降。

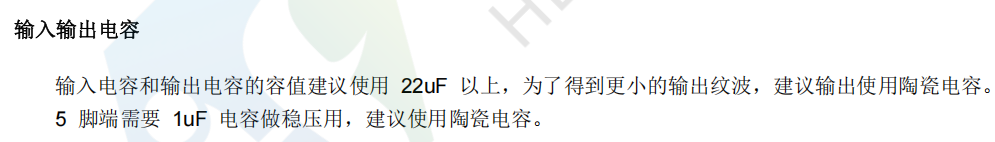

电容选型建议：
- 输入/输出电容：建议22μF以上，选用低ESR陶瓷电容。
- VDD旁路电容：1μF陶瓷电容，应就近布置在芯片引脚。

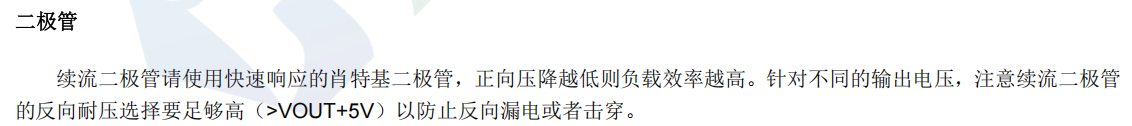

二极管选型要求：
- 必须选用快速恢复肖特基二极管。
- 反向耐压需满足：VRRM > VOUT + 5V。
- 低正向压降有助于提升系统效率。

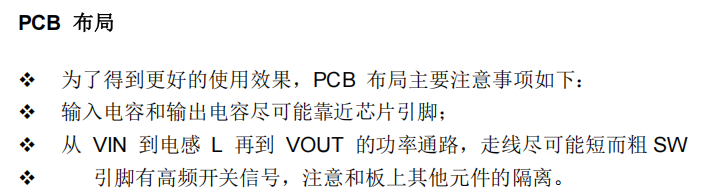

PCB布局关键要点：
- 输入/输出电容应尽量靠近芯片相应引脚。
- 功率路径（VIN--电感--SW--二极管--VOUT）走线应短而宽。
- SW为高频开关节点，需控制布线面积，减少电磁干扰。
- FB反馈网络应贴近芯片布置，远离噪声源。
五、典型应用场景
- 便携式移动设备：如移动电源、蓝牙音箱、手持医疗设备。
- 无线通信设备：为4G/5G模块、射频功放电路提供稳定高压电源。
- 工业控制系统：用于传感器供电、数据采集设备等电池后备系统。
六、调试与故障处理
- 输出电压精度异常：检查FB分压电阻的阻值精度和布局。
- 系统效率偏低：优化电感与二极管选型，验证电容ESR特性。
- 芯片温度过高：确认负载电流是否超限，优化PCB散热设计。
- 轻载工作不稳定：检查PWM/PFM切换是否正常，排除布局噪声影响。
七、设计验证要点
- 效率特性测试：测量从轻载到重载（10mA--2A）全范围的效率曲线。
- 调整率验证：测试线性调整率和负载调整率，验证系统稳定性。
- 保护功能验证：模拟欠压、短路、过温等异常条件，验证保护机制。
- 瞬态响应测试：考察负载阶跃变化时的输出电压恢复特性。
八、总结
HF1308 以其高效的PWM/PFM双模控制、3.5A开关电流能力、完善的保护机制和极简的外围需求 ，为空间受限的升压应用提供了优秀的解决方案 。其宽输入电压范围、低静态电流和灵活的VDD连接方式，特别适合对能效、体积和成本都有要求的便携设备 。在实际设计中，合理的功率器件选型、优化的PCB布局和准确的反馈网络配置是确保系统性能与可靠性的关键。
文档出处
本文基于 HeifengTech HF1308 数据手册整理编写，结合升压转换器设计实践经验。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
