1、图的基本概念
图是由顶点集合以及顶点间的关系组成的一种数据结构：G =（V，E）其中，V表示顶点集合 ，E表示边的集合。
注意：树是一种特殊（无环、连通）的图，图不一定是树。树关注的是结点（顶点）中存的值，图关注的是顶点及边的权值。
在有向图中，顶点对<x, y>是有序的，称为顶点x到顶点y的一条边，<x, y>和<y, x>是两条不同的边。在无向图中，顶点对(x, y)是无序的，(x, y)和(y, x)是同一条边。
完全图：在有n个顶点的无向图中，若有n*(n-1)/2 条边（即任意两个顶点之间有且仅有一条边），称该图为无向完全图 ；在有n个顶点的有向图中，若有n*(n-1) 条边（即任意两个顶点之间有且仅有方向相反的边），称该图为有向完全图 。总之，任意两个顶点之间都直接相连的图称为完全图。
顶点的度：顶点V的度是指与它相关联的边的条数，记作deg(V)。在有向图中，顶点的度等于入度（以V为终点的有向边的条数，记作indeg(V)）与出度（以V为起始点的有向边的条数，记作outdeg(V)）之和。对于无向图而言，顶点的度等于该顶点的入度，也等于该顶点的出度。
路径：从顶点Vi出发，有一组边可使其到达顶点Vj，则称顶点Vi到Vj的顶点序列称为路径。对于不带权的图，一条路径的路径长度是指该路径上边的条数；对于带权的图，一条路径的路径长度是指该路径上各个边权值的总和。

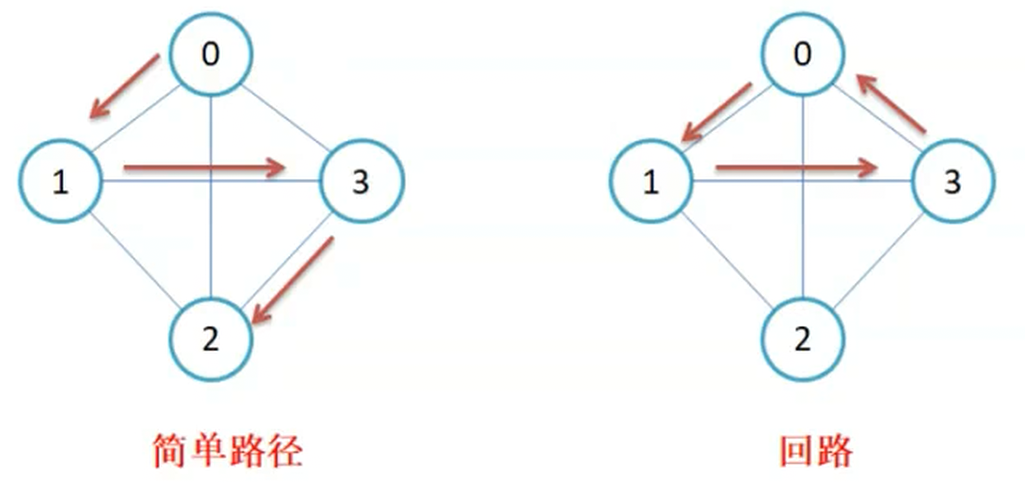

若路径上各顶点V1，V2，V3，...，Vm均不重复，称这样的路径为简单路径 。若路径上第一个顶点V1与最后一个顶点Vm重合，称这样的路径为回路/环。
连通图：在无向图 中，若从顶点V1到顶点V2有路径，则称顶点V1与顶点V2是连通的。如果图中任意一对顶点都是连通的，则称此图为连通图。
强连通图：在有向图中，若在每一对顶点Vi与顶点Vj之间都存在一条从Vi到Vj的路径，也存在一条从Vj到Vi的路径，则称此图为强连通图。

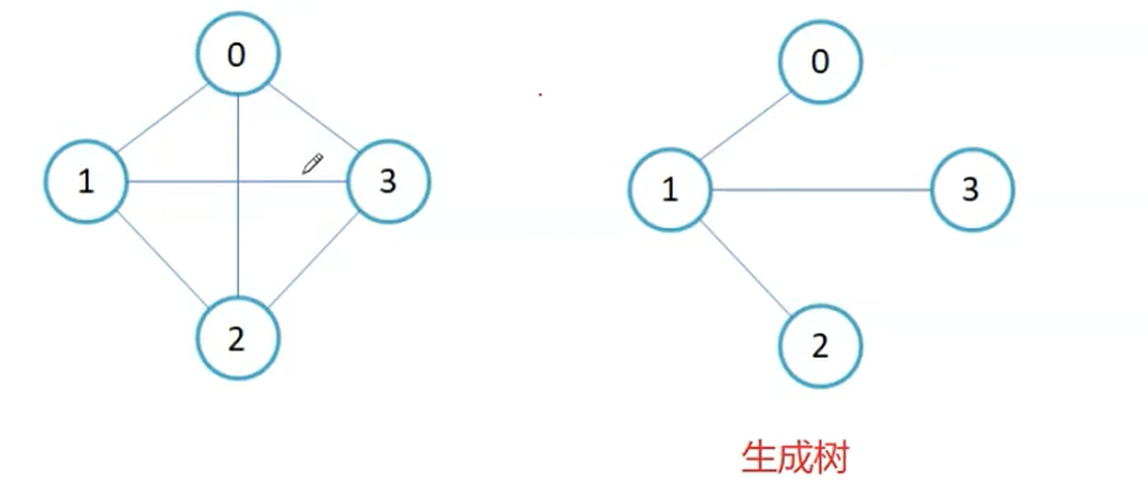

生成树：一个连通图的最小连通子图 称为该图的生成树。有n个顶点的连通图的生成树有n个顶点和n-1条边。
2、图的存储结构
在图的存储中，只需要保存结点和边的关系即可。结点的保存很简单，只需要一段连续的空间即可，关键是边的关系该如何保存呢？
或许有人会这么想，用vector<pair<V, V>> edges来存储边的关系。但是这样做又会面临一个问题，如何判断两个顶点是否相连？相连的话权值又是多少？所以我们引入了下面两种方法：
2.1 邻接矩阵

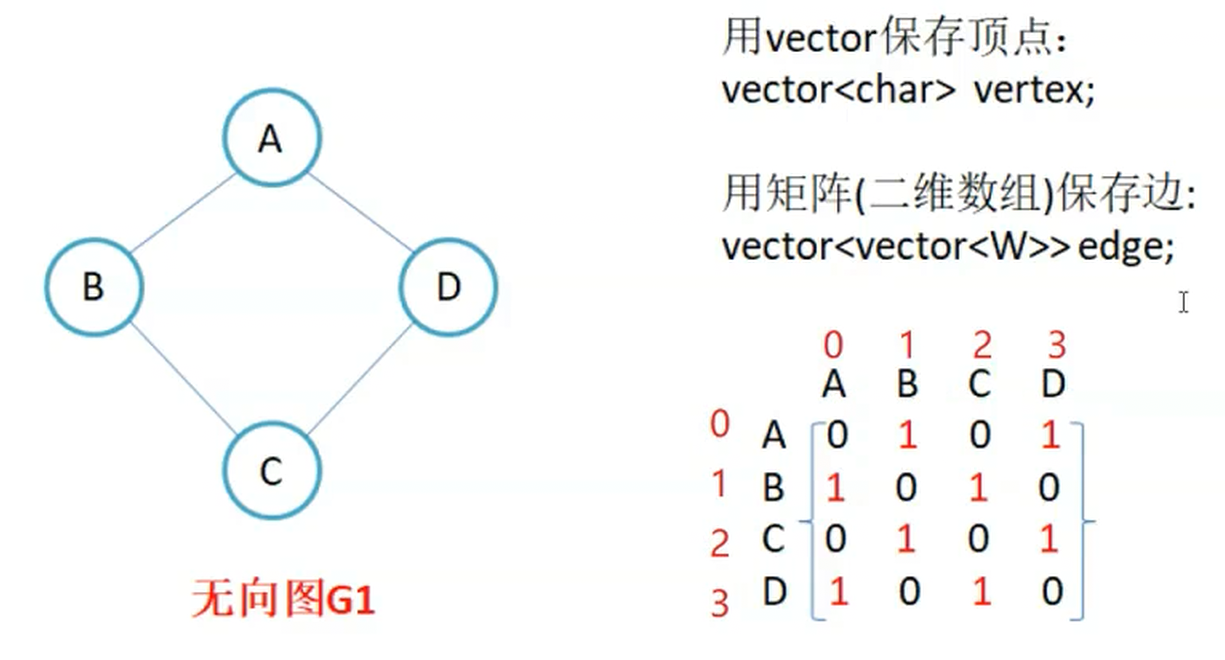

因为结点与结点之间的关系就是连通与否，即为0或1，所以邻接矩阵（二维数组）就是先用一个数组将节点保存，然后采用矩阵来表示节点与节点之间的关系。
无向图的邻接矩阵是对称的，有向图的邻接矩阵不一定是对称的。

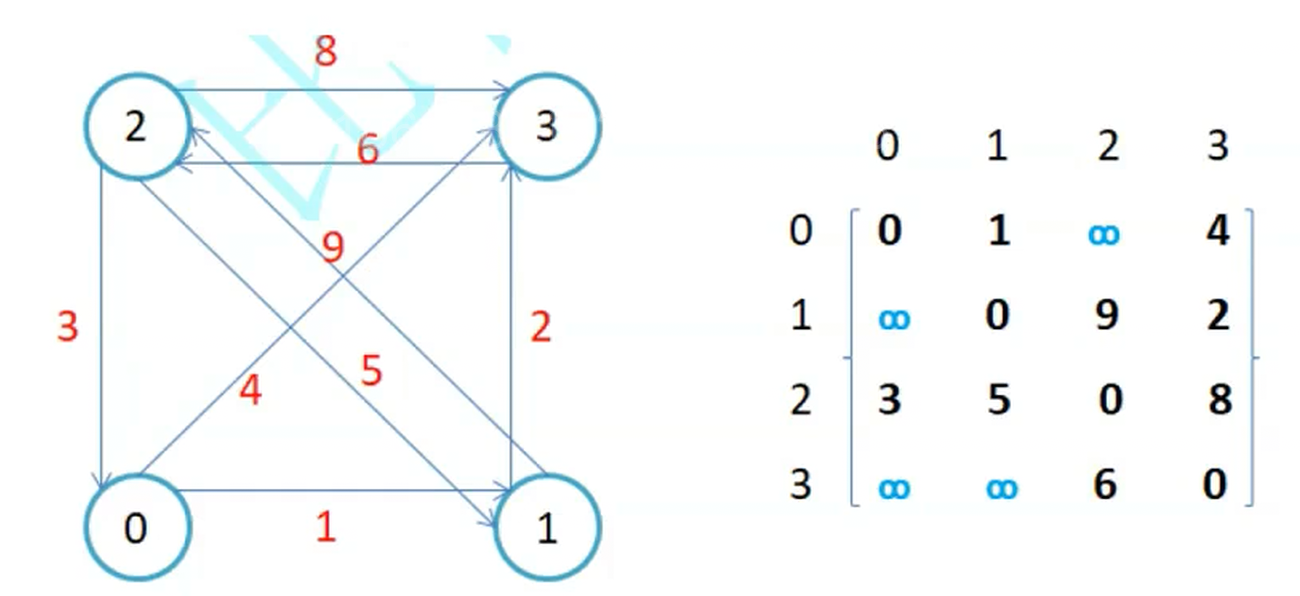

如果边带有权值并且两个节点之间是连通的，上面的边关系就可以用权值代替。如果两个顶点不同，则使用无穷大来代替。
邻接矩阵的存储方式非常适合稠密图，能O(1)地判断两个顶点的连接关系并取到权值。但是相对而言不适合查找一个顶点连接的所有边（因为时间复杂度为O(N)）
cpp
namespace matrix
{
template<class V, class W, W MAX_W = INT_MAX, bool Direction = false>
class Graph
{
public:
Graph(const V* a, size_t n)
{
_vertexs.reserve(n);
for (size_t i = 0;i < n;i++)
{
_vertexs.push_back(a[i]);
_indexMap[a[i]] = i;
}
_matrix.resize(n);
for (size_t i = 0;i < n;i++)
{
_matrix[i].resize(n, MAX_W);
}
}
size_t GetVertexIndex(const V& v)
{
auto it = _indexMap.find(v);
if (it != _indexMap.end())
{
return it->second;
}
else
{
//assert(false);
throw invalid_argument("顶点不存在");
return -1;
}
}
void AddEdge(const V& src, const V& dst, const W& w)
{
size_t srci = GetVertexIndex(src);
size_t dsti = GetVertexIndex(dst);
_matrix[srci][dsti] = w;
// 无向图
if (Direction == false)
{
_matrix[dsti][srci] = w;
}
}
void Print()
{
//顶点
for (size_t i = 0;i < _vertexs.size();i++)
{
cout << "[" << i << "]" << "->" << _vertexs[i] << endl;
}
cout << endl;
//矩阵
for (size_t i = 0;i < _matrix.size();i++)
{
for (size_t j = 0;j < _matrix[i].size();j++)
{
//cout << _matrix[i][j] << " ";
if (_matrix[i][j] == MAX_W)
{
cout << "* ";
}
else
{
cout << _matrix[i][j] << " ";
}
}
cout << endl;
}
cout << endl;
}
private:
vector<V> _vertexs; // 顶点集合
map<V, int> _indexMap; // 顶点映射下标
vector<vector<W>> _matrix; // 邻接矩阵
};
void testGraph()
{
Graph<char, int, INT_MAX, true> g("0123", 4);
g.AddEdge('0', '1', 1);
g.AddEdge('0', '3', 4);
g.AddEdge('1', '2', 9);
g.AddEdge('1', '3', 2);
g.AddEdge('2', '3', 8);
g.AddEdge('2', '1', 5);
g.AddEdge('2', '0', 3);
g.AddEdge('3', '2', 6);
g.Print();
}
}2.2 邻接表

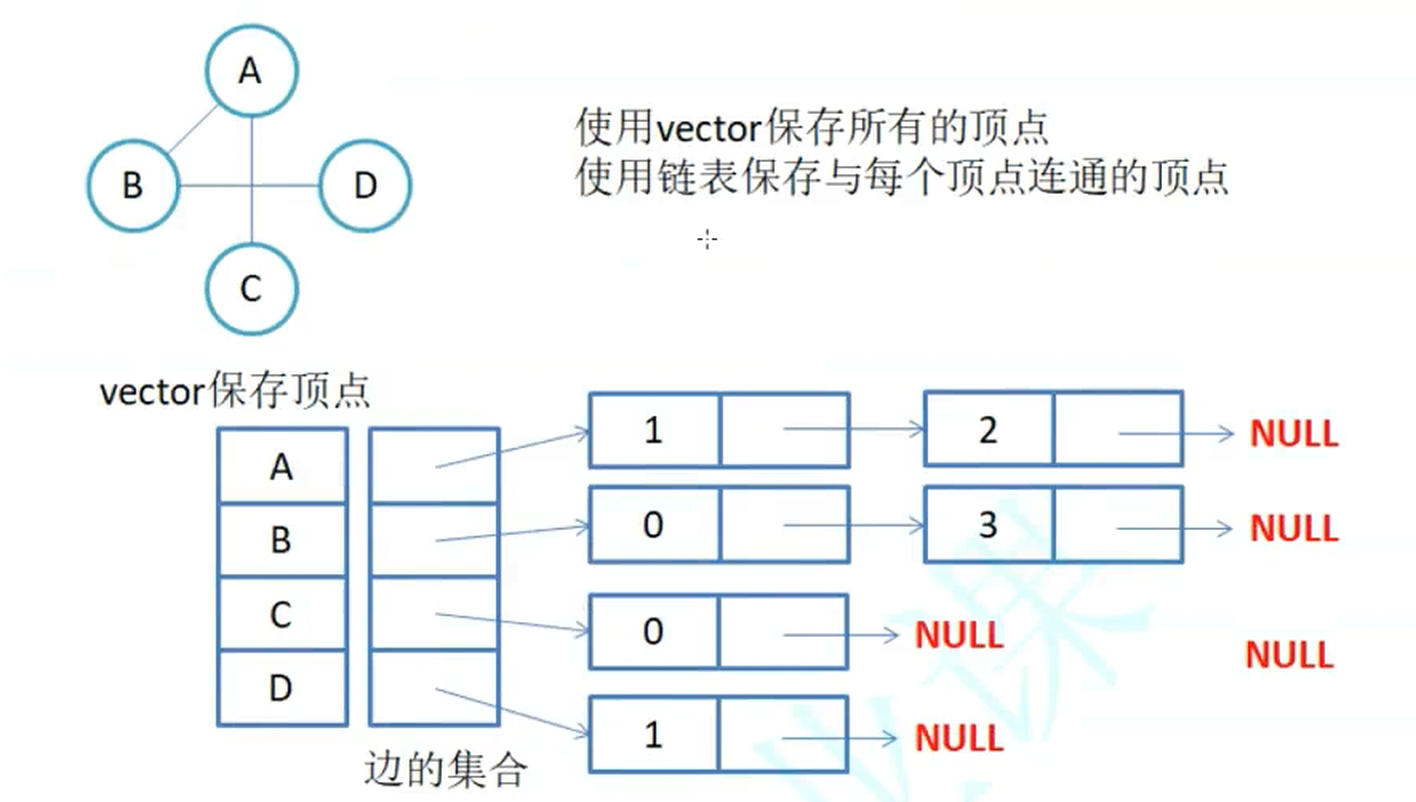

使用数组表示顶点的集合，使用链表表示边的关系。
一般情况下，有向图存储一个出边表即可。
邻接表适合存储稀疏图，适合查找一个顶点连接出去的边；不适合确定两个顶点是否相连以及边的权值。
cpp
namespace link_table
{
template<class W>
struct Edge
{
//int _srci;
int _dsti; // 目标点的下标
W _w; // 权值
Edge<W>* _next;
Edge(int dsti, const W& w)
:_dsti(dsti)
,_w(w)
,_next(nullptr)
{ }
};
template<class V, class W, bool Direction = false>
class Graph
{
typedef Edge<W> Edge;
public:
Graph(const V* a, size_t n)
{
_vertexs.reserve(n);
for (size_t i = 0;i < n;i++)
{
_vertexs.push_back(a[i]);
_indexMap[a[i]] = i;
}
_tables.resize(n, nullptr);
}
size_t GetVertexIndex(const V& v)
{
auto it = _indexMap.find(v);
if (it != _indexMap.end())
{
return it->second;
}
else
{
//assert(false);
throw invalid_argument("顶点不存在");
return -1;
}
}
void AddEdge(const V& src, const V& dst, const W& w)
{
size_t srci = GetVertexIndex(src);
size_t dsti = GetVertexIndex(dst);
// 1->2
Edge* eg = new Edge(dsti, w);
eg->_next = _tables[srci];
_tables[srci] = eg;
// 2->1
if (Direction == false)
{
Edge* eg = new Edge(srci, w);
eg->_next = _tables[dsti];
_tables[dsti] = eg;
}
}
void Print()
{
//顶点
for (size_t i = 0;i < _vertexs.size();i++)
{
cout << "[" << i << "]" << "->" << _vertexs[i] << endl;
}
cout << endl;
for (size_t i = 0;i < _tables.size();++i)
{
cout << _vertexs[i] << "[" << i << "]->";
Edge* cur = _tables[i];
while (cur)
{
cout << _vertexs[cur->_dsti] << "[" << cur->_dsti << "]" << cur->_w << "->";
cur = cur->_next;
}
cout << "nullptr" << endl;
}
}
private:
vector<V> _vertexs; // 顶点集合
map<V, int> _indexMap; // 顶点映射下标
vector<Edge*> _tables; // 邻接表
};
void testGraph()
{
string a[] = { "张三","李四","王五","赵六" };
Graph<string, int> g1(a, 4);
g1.AddEdge("张三", "李四", 100);
g1.AddEdge("张三", "王五", 200);
g1.AddEdge("王五", "赵六", 30);
g1.Print();
}
}3、图的遍历
遍历即对结点进行某种操作。给定一个图G和其中任意一个顶点V0，从V0出发，沿着图中各边访问图中的所有顶点，且每个顶点仅被遍历一次。

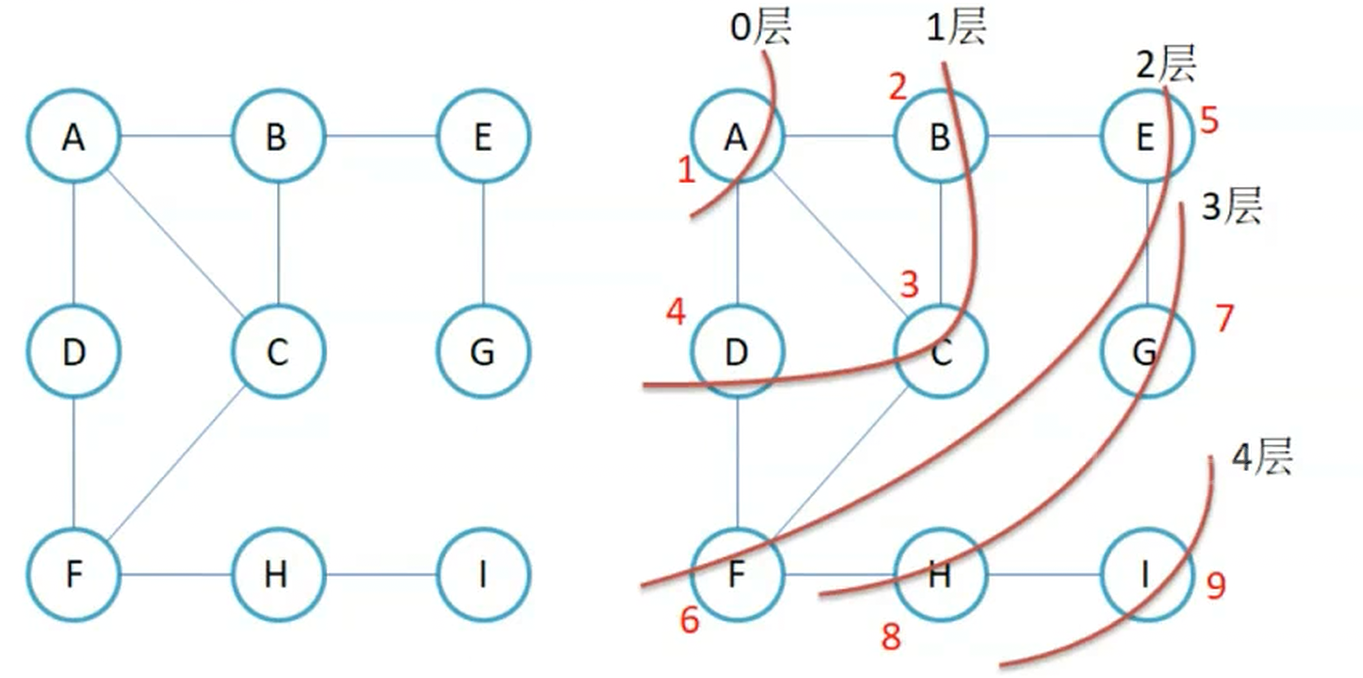

3.1 广度优先遍历
广度优先遍历在初阶数据结构部分讲过了，重点就是借助队列这个数据结构。那么，如何处理节点会被重复遍历的问题？我们可以用一个容器负责标记，只要入队列就标记一下，比如A出队列，入BCD。B出队列入ACE，当我们入队列就标记的话，A和C就不会重复入队列了。
cpp
void BFS(const V& src)
{
size_t srci = GetVertexIndex(src);
// 队列和标记数组
queue<int> q;
vector<bool> visited(_vertexs.size(), false);
q.push(srci);
visited[srci] = true;
size_t n = _vertexs.size();
while (!q.empty())
{
int front = q.front();
q.pop();
cout << front << ":" << _vertexs[front] << endl;
// 把front顶点的邻接顶点入队列
for (size_t i = 0;i < n;i++)
{
if (_matrix[front][i] != MAX_W)
{
if (visited[i] == false)
{
q.push(i);
visited[i] = true;
}
}
}
}
cout << endl;

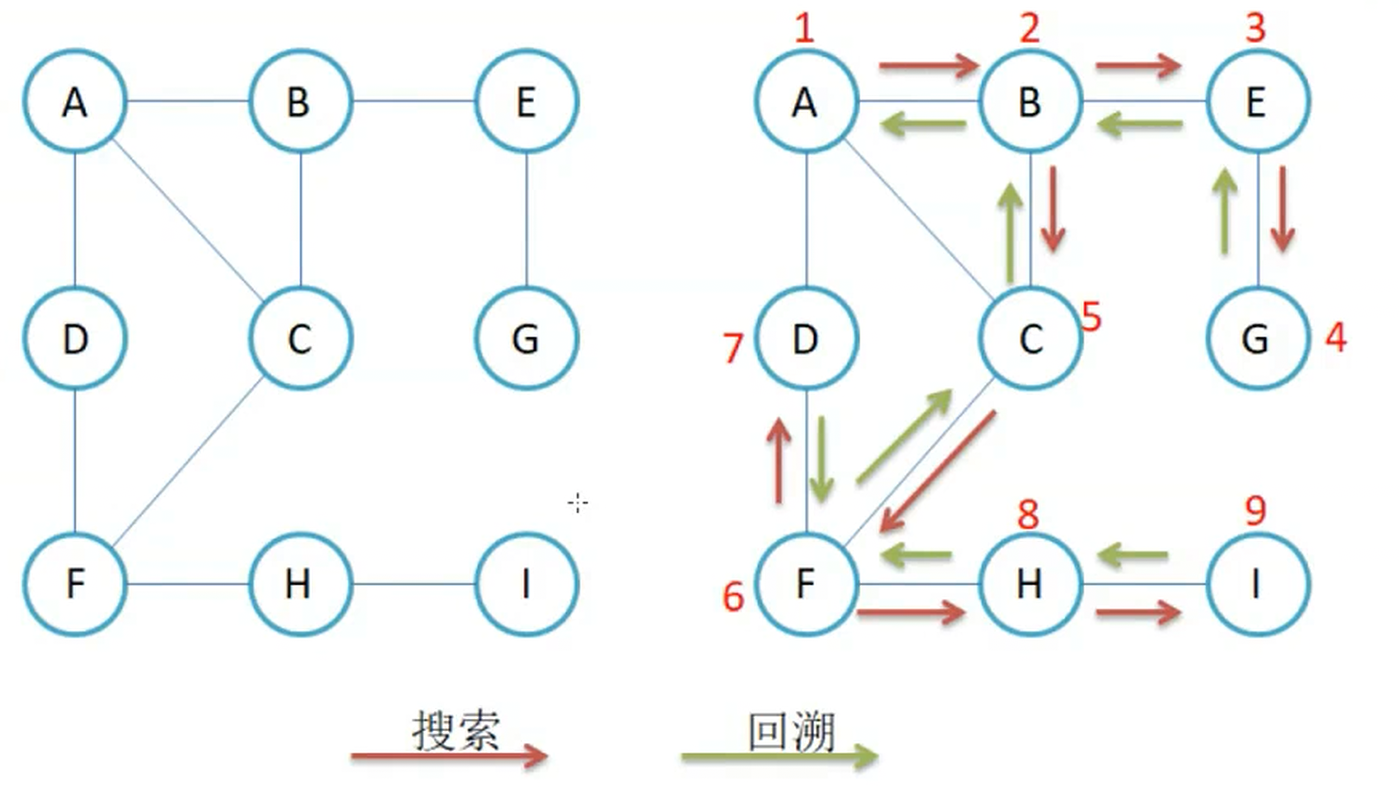

}3.2 深度优先遍历
cpp
void _DFS(size_t srci, vector<bool>& visited)
{
cout << srci << ":" << _vertexs[srci] << endl;
visited[srci] = true;
// 找一个srci相邻的没有访问过的点，往深度遍历
for (size_t i = 0;i < _vertexs.size();++i)
{
if (_matrix[srci][i] != MAX_W && visited[i] == false)
{
_DFS(i, visited);
}
}
}
void DFS(const V& src)
{
size_t srci = GetVertexIndex(src);
vector<bool> visited(_vertexs.size(), false);
_DFS(srci, visited);
}4、最小生成树
在前面我们介绍了连通图和生成树的概念，生成树必含n个顶点和n-1条边。因此，最小生成树就是让构成生成树的这些边加起来的权值是最小的，也就是用最小的成本让这n个顶点连通。
构成最小生成树有两个很著名的方法：Kruskal算法 和Prim算法 ，这两个算法都采用了逐步求解的贪心策略。
贪心算法：在问题求解时，总是做出当前看起来最好的选择。也就是说贪心算法做出的不是整体最优的选择，而是某种意义上的局部最优解。贪心算法不是对所有问题都能得到整体最优解。
4.1 Kruskal算法
不断从边的集合中取出权值最小的一条边（若有多条任取其一），若该边的两个顶点来自不同的连通分量，就将这条边加入到图中。
判断是否构成回路的核心------并查集。
cpp
typedef Graph<V, W, MAX_W, Direction> Self;
void _AddEdge(size_t srci, size_t dsti, const W& w)
{
_matrix[srci][dsti] = w;
// 无向图
if (Direction == false)
{
_matrix[dsti][srci] = w;
}
}
struct Edge
{
size_t _srci;
size_t _dsti;
W _w;
Edge(size_t srci, size_t dsti, const W& w)
:_srci(srci)
,_dsti(dsti)
,_w(w)
{ }
bool operator>(const Edge& e) const
{
return _w > e._w;
}
};
W Kruskal(Self& mintree)
{
priority_queue<Edge, vector<Edge>, greater<Edge>> minque;
size_t n = _vertexs.size();
for (size_t i = 0;i < n;i++)
{
for (size_t j = 0;j < n;j++)
{
if (i < j && _matrix[i][j] != MAX_W)
{
minque.push(Edge(i, j, _matrix[i][j]));
}
}
}
// 选出n-1条边
int size = 0;
W totalW = W();
UnionFindSet ufs(n);
while (!minque.empty())
{
Edge min = minque.top();
minque.pop();
if (!ufs.InSet(min._srci, min._dsti))
{
mintree._AddEdge(min._srci, min._dsti, min._w);
ufs.Union(min._srci, min._dsti);
++size;
totalW += min._w;
}
}
if (size == n - 1)
{
return totalW;
}
else
{
return W();
}
}4.2 Prim算法
Prim算法的原理与Dijkstra最短路径算法类似（该算法在下一节中讨论）。从任意一个节点开始，每一步选择一条轻量级的边加入到集合A中。
cpp
W Prim(Self& minTree, const V& src)
{
size_t srci = GetVertexIndex(src);
size_t n = _vertexs.size();
/*set<int> X;
set<int> Y;
X.insert(srci);
for (size_t i = 0;i < n;i++)
{
if (i != srci)
{
Y.insert(i);
}
}*/
vector<bool> X(n, false);
vector<bool> Y(n, true);
X[srci] = true;
Y[srci] = false;
// 从X->Y集合中连接的边里面选出最小的边
priority_queue<Edge, vector<Edge>, greater<Edge>> minque;
// 先把srci连接的边添加到队列中
for (size_t i = 0;i < n;i++)
{
if (_matrix[srci][i] != MAX_W)
{
minque.push(Edge(srci, i, _matrix[srci][i]));
}
}
size_t size = 0;
W totalW = W();
while (!minque.empty())
{
Edge min = minque.top();
minque.pop();
// 最小边的目标点也在X集合，则构成环
if (X[min._dsti])
{
cout << "构成环" << endl;
}
else
{
minTree._AddEdge(min._srci, min._dsti, min._w);
X[min._dsti] = true;
Y[min._dsti] = false;
++size;
totalW += min._w;
if (size == n - 1)
{
break;
}
for (size_t i = 0;i < n;i++)
{
if (_matrix[min._dsti][i] != MAX_W && Y[i])
{
minque.push(Edge(min._dsti, i, _matrix[min._dsti][i]));
}
}
}
}
if (size == n - 1)
{
return totalW;
}
else
{
return W();
}
}5、最短路径
最短路径问题：从带权有向图G中的某一顶点出发，找出一条通往另一顶点的最短路径，也就是沿路径各边的权值总和达到最小。

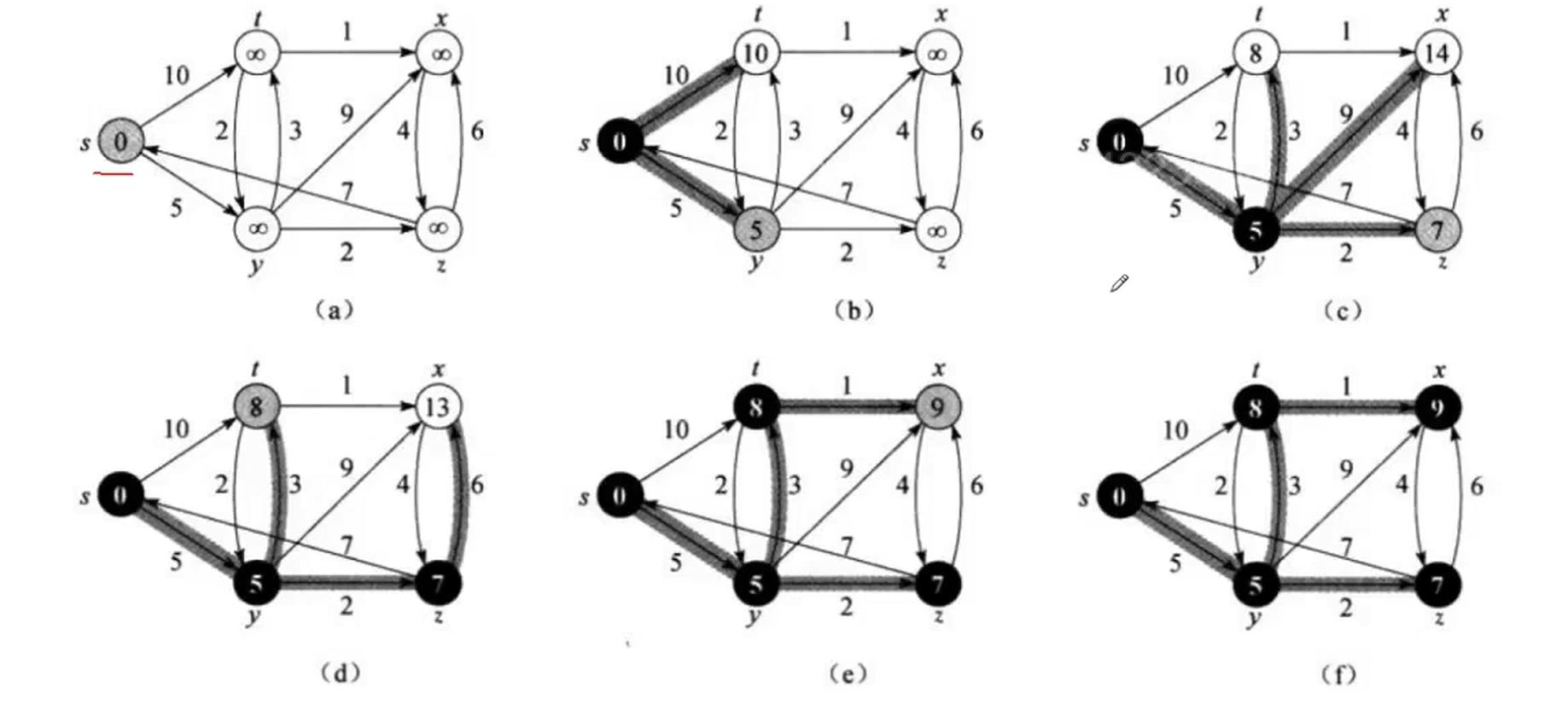

5.1 单源最短路径------Dijkstra算法
Dijkstra算法适用于解决带权的有向图上的单源最短路径问题，同时该算法要求图中所有边的权值非负（如果有负权路径，则可能找不到一些路径的最短路径）
cpp
void Dijkstra(const V& src, vector<W>& dist, vector<int>& pPath)
{
size_t srci = GetVertexIndex(src);
size_t n = _vertexs.size();
dist.resize(n, MAX_W);
pPath.resize(n, -1);
dist[srci] = W();
pPath[srci] = srci;
// 已经确定最短路径的顶点集合
vector<bool> S(n, false);
for (size_t j = 0;j < n;j++)
{
// 选最短路径顶点且不在S更新其他路径
int u = srci;
W min = MAX_W;
for (size_t i = 0;i < n;i++)
{
if (S[i] == false && dist[i] < min)
{
u = i;
min = dist[i];
}
}
S[u] = true;
// 松弛更新u连接的顶点 srci->u + u->v < srci->v 更新
for (size_t v = 0;v < n;v++)
{
if (S[v] == false && _matrix[u][v] != MAX_W && dist[u] + _matrix[u][v] < dist[v])
{
dist[v] = dist[u] + _matrix[u][v];
pPath[v] = u;
}
}
}
}5.2 单源最短路径------Bellman-Ford算法
之前提到过，Dijkstra算法只能用来解决正权图的单源最短路径问题，而Bellman-Ford算法可以解决负权图的单源最短路径问题。它的优点是可以解决有负权边的单源最短路径问题，而且可以判断是否有负权回路。但是它也有明显的缺点，时间复杂度为O(N*E)，其中N为顶点，E为边数。时间复杂度是普遍高于Dijkstra算法（O(N^2)）的。
cpp
bool BellmanFord(const V& src, vector<W>& dist, vector<int>& pPath)
{
size_t srci = GetVertexIndex(src);
size_t n = _vertexs.size();
dist.resize(n, MAX_W);
pPath.resize(n, -1);
dist[srci] = W();
// 总体最多更新n轮
for (size_t k = 0;k < n;k++)
{
bool update = false;
// i->j更新松弛
for (size_t i = 0;i < n;i++)
{
for (size_t j = 0;j < n;j++)
{
// srci->i + i->j < srci->j
if (_matrix[i][j] != MAX_W && dist[i] + _matrix[i][j] < dist[j])
{
update = true;
dist[j] = dist[i] + _matrix[i][j];
pPath[j] = i;
}
}
}
if (update == false)
{
break;
}
}
// 若果还能更新，就是带负权回路
for (size_t i = 0;i < n;i++)
{
for (size_t j = 0;j < n;j++)
{
if (_matrix[i][j] != MAX_W && dist[i] + _matrix[i][j] < dist[j])
{
return false;
}
}
}
return true;
}5.3 多源最短路径------Floyd-Warshall算法
Floyd-Warshall算法是解决任意两点之间的最短路径 的一种算法，算法原理是动态规划。
cpp
void FloydWarshall(vector<vector<W>>& vvDist, vector<vector<int>>& vvpPath)
{
size_t n = _vertexs.size();
vvDist.resize(n);
vvpPath.resize(n);
// 初始化权值和路径矩阵
for (size_t i = 0;i < n;i++)
{
vvDist[i].resize(n, MAX_W);
vvpPath[i].resize(n, -1);
}
// 直接相连的边更新一下
for (size_t i = 0;i < n;i++)
{
for (size_t j = 0;j < n;j++)
{
if (_matrix[i][j] != MAX_W)
{
vvDist[i][j] = _matrix[i][j];
vvpPath[i][j] = i;
}
if (i == j)
{
vvDist[i][j] = W();
}
}
}
// 最短路径的更新 i->{其他顶点}->j
for (size_t k = 0;k < n;k++)
{
for (size_t i = 0;i < n;i++)
{
for (size_t j = 0;j < n;j++)
{
// k作为中间点尝试去更新i->j的路径
if (vvDist[i][k] != MAX_W && vvDist[k][j] != MAX_W && vvDist[i][k] + vvDist[k][j] < vvDist[i][j])
{
vvDist[i][j] = vvDist[i][k] + vvDist[k][j];
vvpPath[i][j] = vvpPath[k][j];
}
}
}
}
}
