简介
该项目旨在使用更便宜的器件制作 DIY 热像仪。比较便宜的热成像传感器是松下的 AMG8833、Melexis 的 MLX90640 和 MLX90641。AMG8833的分辨率仅为 8x8， MLX90640 的分辨率32x24，MLX90641 的分辨率为 16x12。由于 MLX90640 的性价比较高，所以我们选择它作为 DIY 热像仪

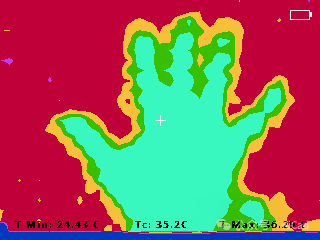

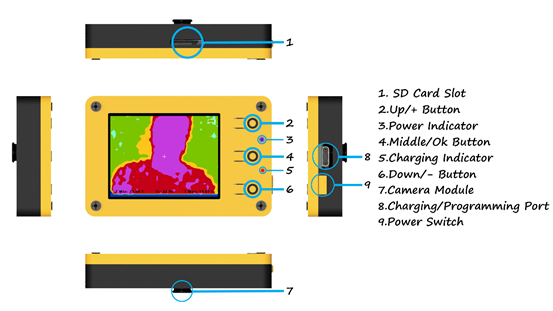

下图为主屏幕界面。用于显示热图像本身、电池图标以及温度信息。

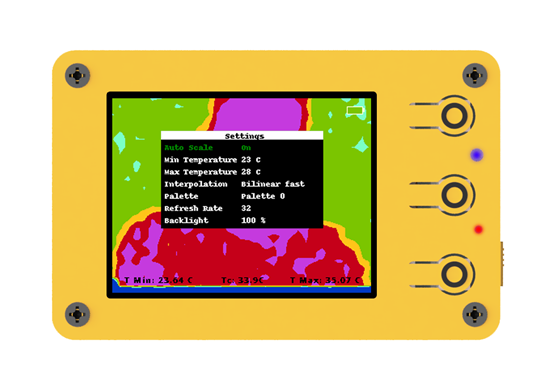

下图为设置界面，设有7个选项，所选选项将以绿色文字显示，其他选项则以白色文字显示。可以通过短按中间按钮来更改选择。所选选项的值可通过向上/+ 或向下/- 按钮进行调整。

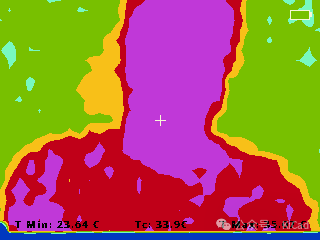

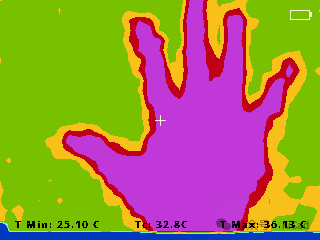

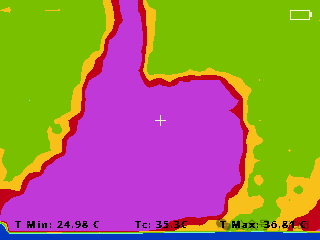

以下是部分热成像效果图：
|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
|
|
|
|
|
|
主要性能指标
- 图像传感器分辨率 32x24。
- 传感器视角 (FoV)：55°x35°。
- 温度测量范围：-40 至 300°C。
- 工作温度范围：-40 至 85°C。
- 可调刷新率 - 4Hz - 32Hz。
- 10 种不同的调色板。
- 5 种不同的插值模式。
- 易于使用的图形用户界面。
- 2.4" TFT 显示屏，分辨率为 320x240。
- 图像保存功能。
- 内置电池并具备充电功能。
设计方案
电源

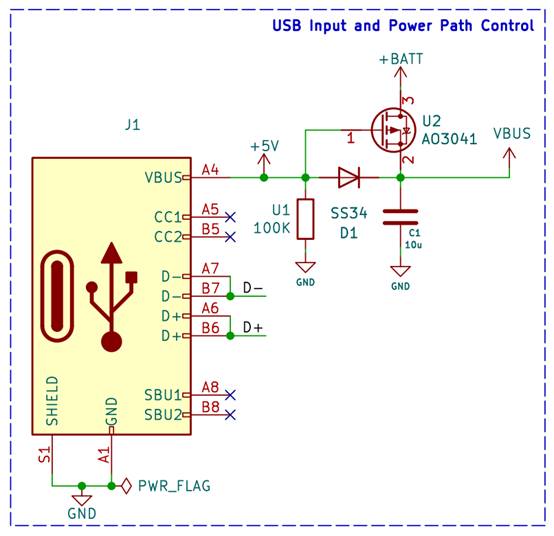

USB Type C 用于充电和编程。USB 端口的电源连接到PMOS管与二极管组成的控制器电路。当 USB 电源可用时，设备将通过USB电源工作，同时为内部电池充电；当 USB 电源被切断时，设备将自动转为电池供电。

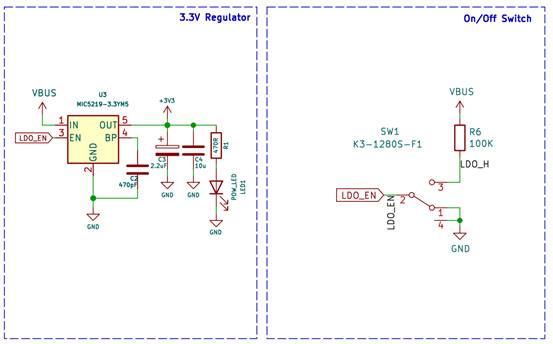

LDO选择Microchip 的 MIC5219 3.3V，额定电流为500mA，满载时的压降仅为500mV。MIC5219 的使能引脚连接了一个滑动开关。该开关用于打开和关闭红外热像仪。当该引脚接地时除电池充电部分外，设备的其他部分将关闭。

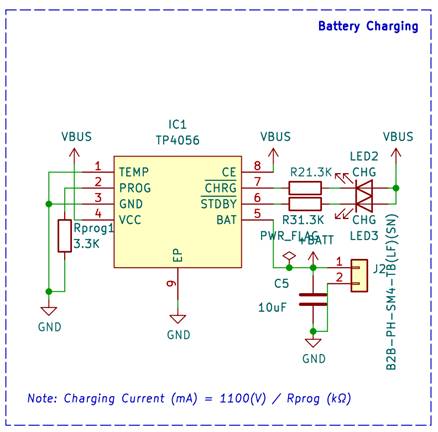

充电部分选择TP4056充电控制器，最大充电电流为1A。为了检测电池电压，使用了一个经典的分压器，可以将电池电压降低到安全水平，以便进行测量。
主控电路

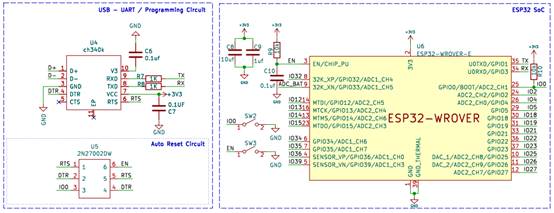

程序可通过串口下载。USB TO UART转换芯片选择CH340K，因为它体积小、成本低。MOSFET 将充当 ESP32 的自动复位电路，从而无需在编程过程中进行手动休眠或启动选择。除此之外，还添加了启动和复位按钮，以防万一。
图像传感器

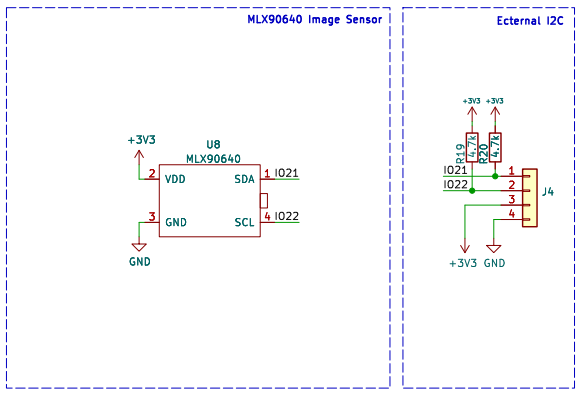

图像传感器通过I2C与SoC通讯。同时将I2C接口引出，其它I2C设备可通过J4与SOC进行连接。
接口

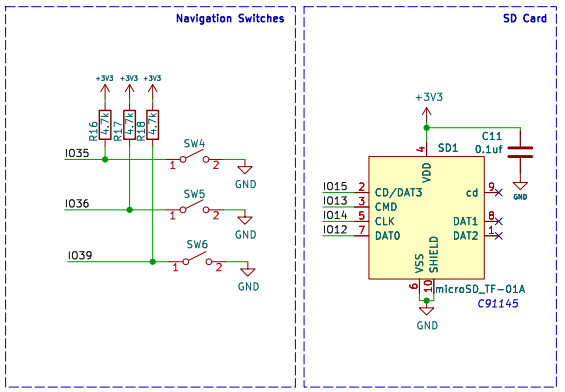

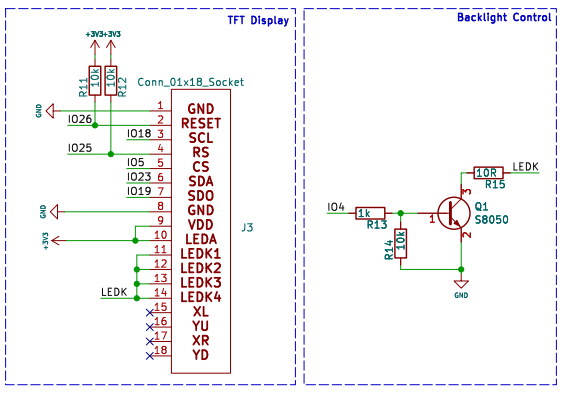

最后一部分是 TFT 显示屏、导航按钮和 Micro SD 插槽。显示屏采用 2.4 英寸 TFT 显示屏，分辨率为 320x240。显示屏使用了一个 ILI9341 驱动芯片。通过 SPI 与 ESP32 连接，支持高达 65MHz 的 SPI 速度。显示器直接焊接在 PCB 上。在背光控制方面，使用了一个S8050晶体管。可以通过PWM信号控制背光亮度。显示器连接到ESP3的VSPI接口，而Micro SD插槽则连接到 HSPI 接口。ESP32可以同时访问或控制显示屏和SD卡。

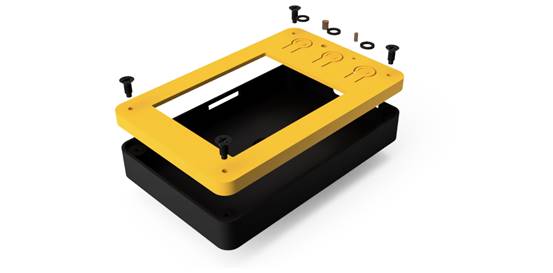

结构
成品展示

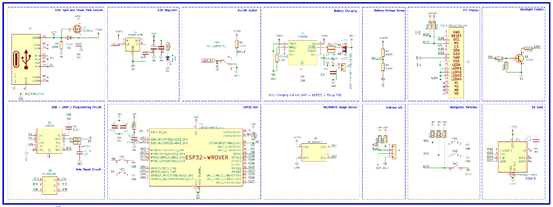

原理图

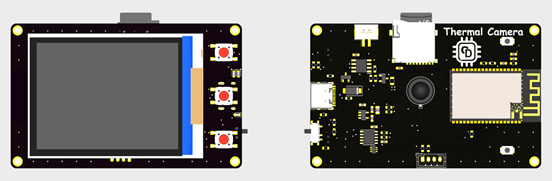

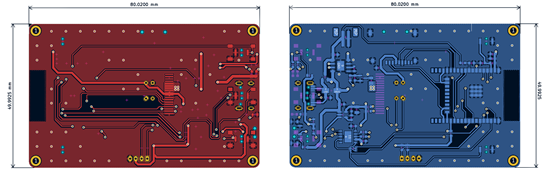

PCB
3D图
