施密特触发器核心解析
施密特触发器是一种带滞回特性 的电压比较器，核心作用是 "对输入信号整形、抗干扰"，像电路里的 "防抖动开关"------ 只有输入信号超过上限阈值（VTH） 或低于下限阈值（VTL） 时，输出才会跳变，能有效避免因信号抖动导致的输出状态反复切换。
典型应用
- 信号整形：将正弦波、三角波、不规则波动的输入信号，转换成数字电路可识别的标准方波；
- 抗干扰 / 消抖 ：
- 按键消抖：按键按下时的电压抖动信号（波动范围在 VTL~VTH 之间）不会触发输出变化，避免单片机误响应；
- 传感器信号滤波：红外、超声波等传感器的微弱信号抖动，通过滞回特性过滤杂波，让信号更稳定；
- 带抗干扰的阈值检测：比如电池电压检测、过压 / 欠压保护，避免电压轻微波动导致报警或控制信号反复触发。

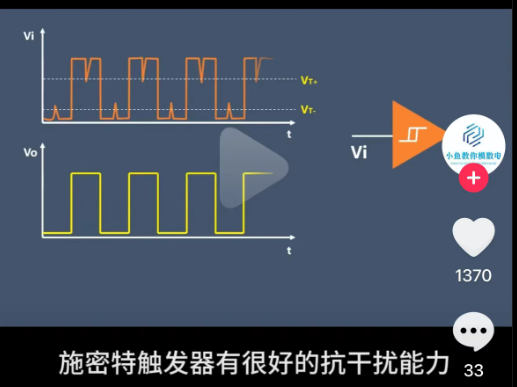

滞回特性核心是 "输入信号上升和下降时，触发输出跳变的阈值不一样" ------ 就像电路有 "记忆"，不会因信号轻微波动反复切换状态，专门用来抗干扰、消抖。
用通俗的例子和原理拆解：
- 生活类比：就像家里的空调，设定 "制冷 26℃启动、24℃停止"------ 温度上升到 26℃（上限阈值 VTH）才开机，下降到 24℃（下限阈值 VTL）才关机，中间 24~26℃的区间里，空调状态不变，避免频繁启停。
- 电路原理 ：
- 当输入信号从低往高升时，必须超过 上限阈值（VTH），输出才会从低电平跳变到高电平；
- 当输入信号从高往低降时，必须低于 下限阈值（VTL），输出才会从高电平跳变回低电平；
- 输入信号在 VTL~VTH 之间波动时，输出保持之前的状态不变，这就是 "滞回区间"，也是抗干扰的关键。
比如按键消抖：按键按下时的电压抖动（在 VTL~VTH 之间跳变），不会触发输出变化，只有稳定超过 VTH 或低于 VTL，才会确认状态，避免单片机误触发。
可以说 施密特触发器是 "带滞回特性的特殊比较器" ------ 本质属于比较器的范畴，但比普通比较器多了核心的滞回功能，二者是 "特殊与一般" 的关系。
具体区别和关联很清晰：
- 核心关联：施密特触发器的基础结构是比较器，工作逻辑和普通比较器一致 ------ 都是通过对比同相端（V+）和反相端（V-）的电压，输出高 / 低电平。
- 关键差异：普通比较器没有滞回区间，输入信号在阈值附近轻微波动时，输出会反复跳变（容易受干扰）；而施密特触发器通过正反馈设计，形成了 "上限阈值（VTH）+ 下限阈值（VTL）" 的区间，只有输入超出这个区间，输出才会跳变，抗干扰能力更强。
简单总结：施密特触发器是 "优化版比较器"，在比较器 "判断电压大小" 的核心功能上，增加了滞回特性，专门解决普通比较器抗干扰差、易抖动的问题。
