《Unity Shader》10.2.1 镜子效果

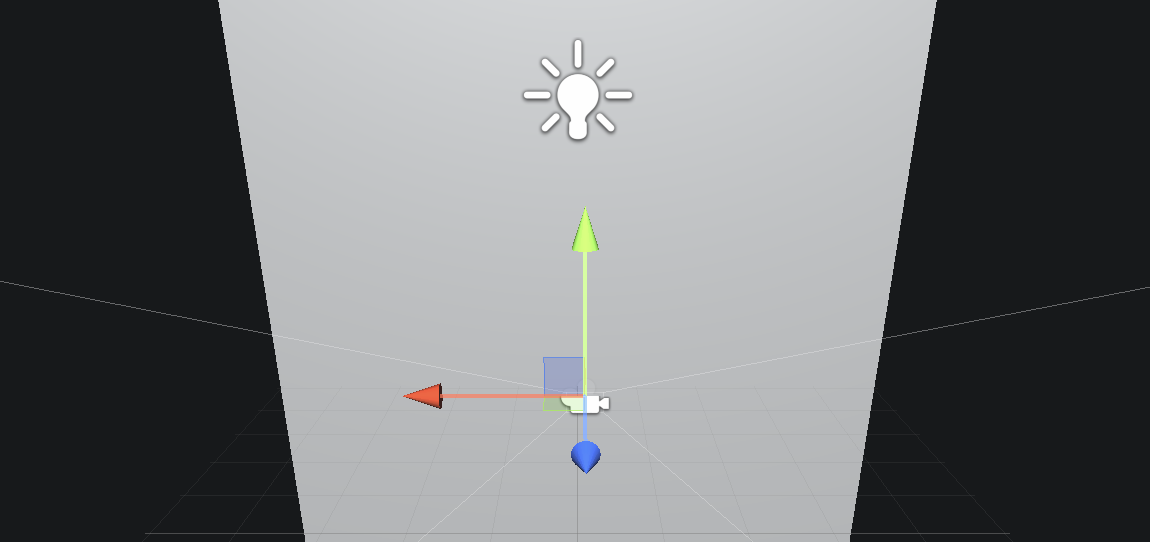

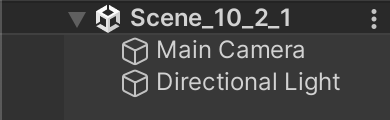

（1）新建一个场景。在本书资源中，该场景名为Scene_10_2_1。在Unity 5.2中，默认情况下场景将包含一个摄像机和一个平行光，并且使用了内置的天空盒子。在Window → Lighting → Skybox中去掉场景中的天空盒子。

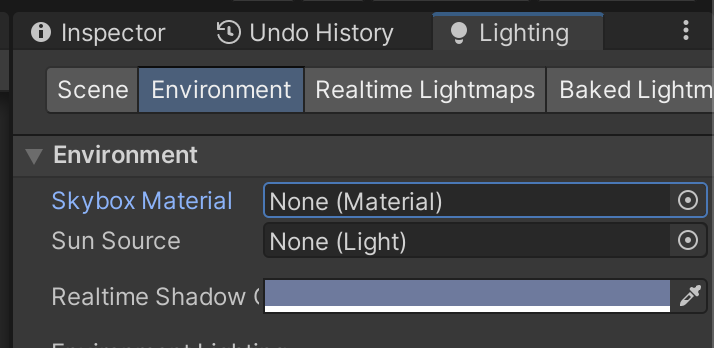

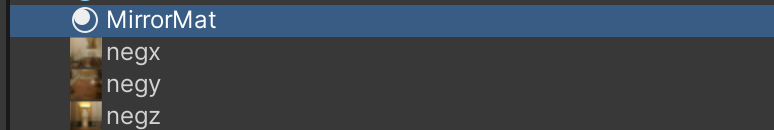

（2）新建一个材质。在本书资源中，该材质名为MirrorMat。

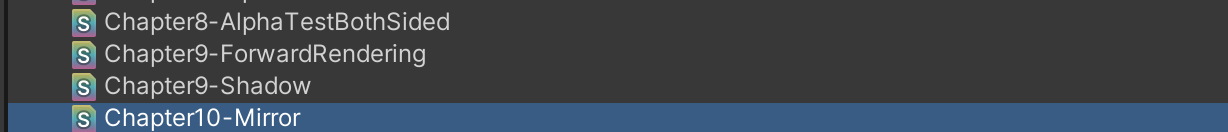

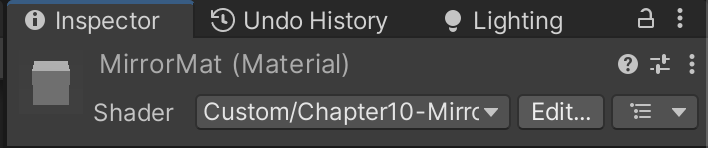

(3）新建一个Unity Shader。在本书资源中，该Shader名为Chapter10-Mirror。把新的Shader赋给第2步中创建的材质。

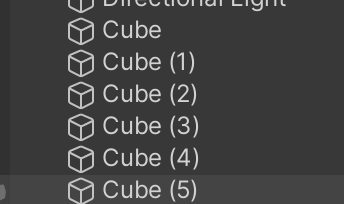

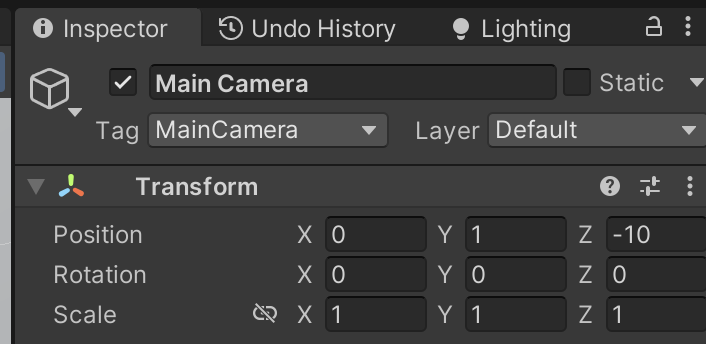

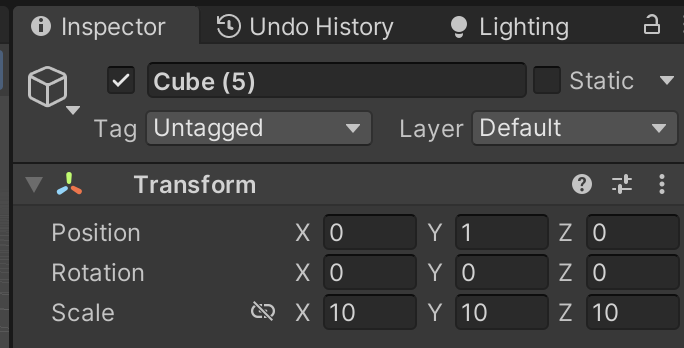

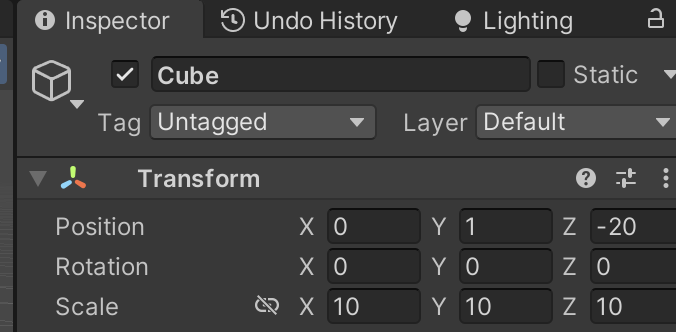

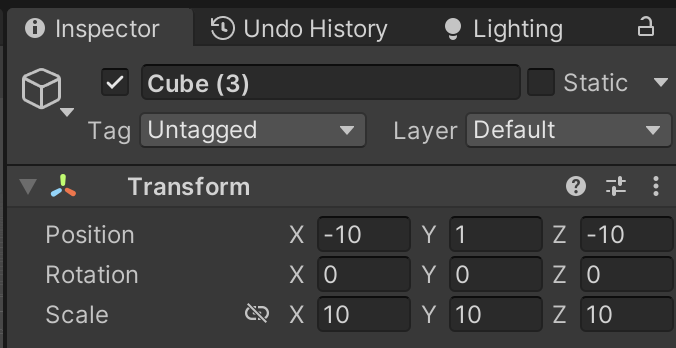

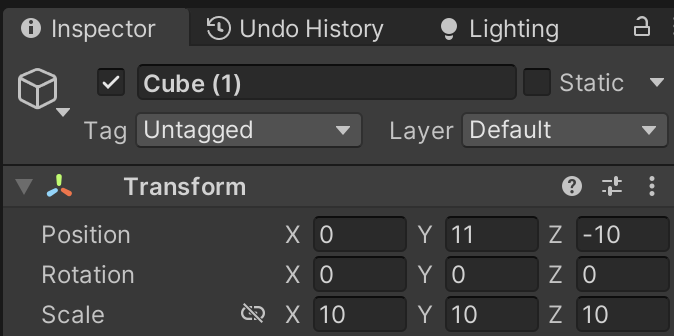

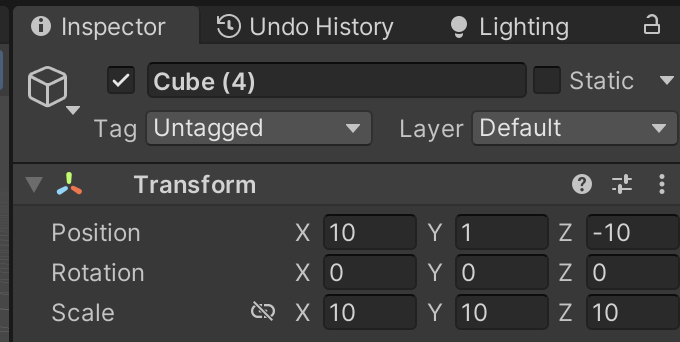

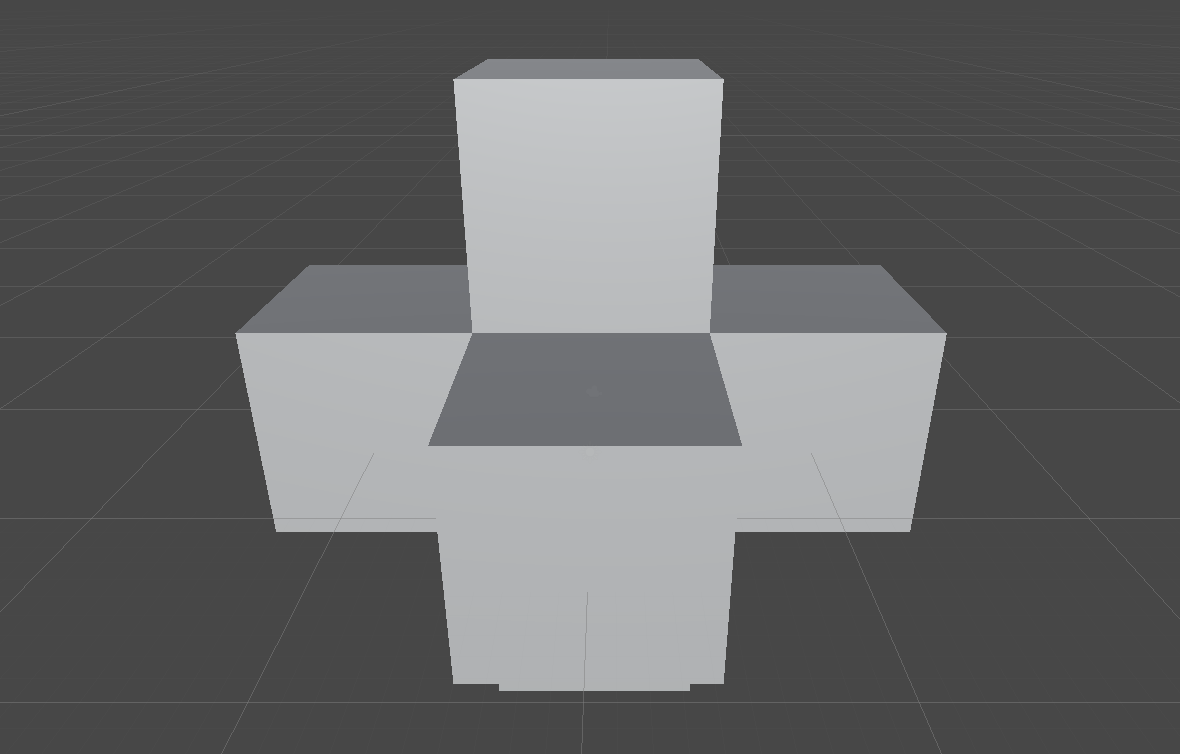

（4）在场景中创建6个立方体，并调整它们的位置和大小，使得它们构成围绕着摄像机的房间的6面墙。给它们赋予在9.5节中创建的标准材质，并让它们的颜色互不相同。向场景中添加3个点光源，并调整它们的位置，使它们可以照亮整个房间。

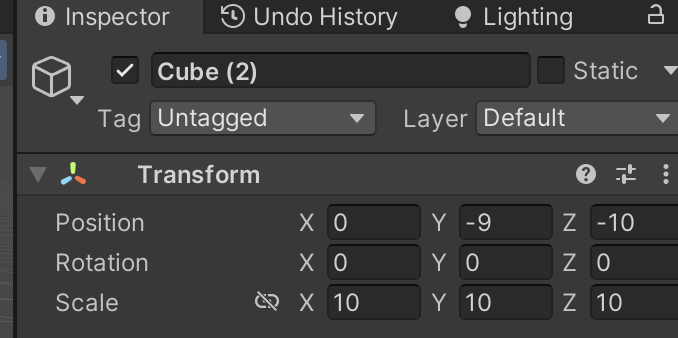

坐标符合要求就可以

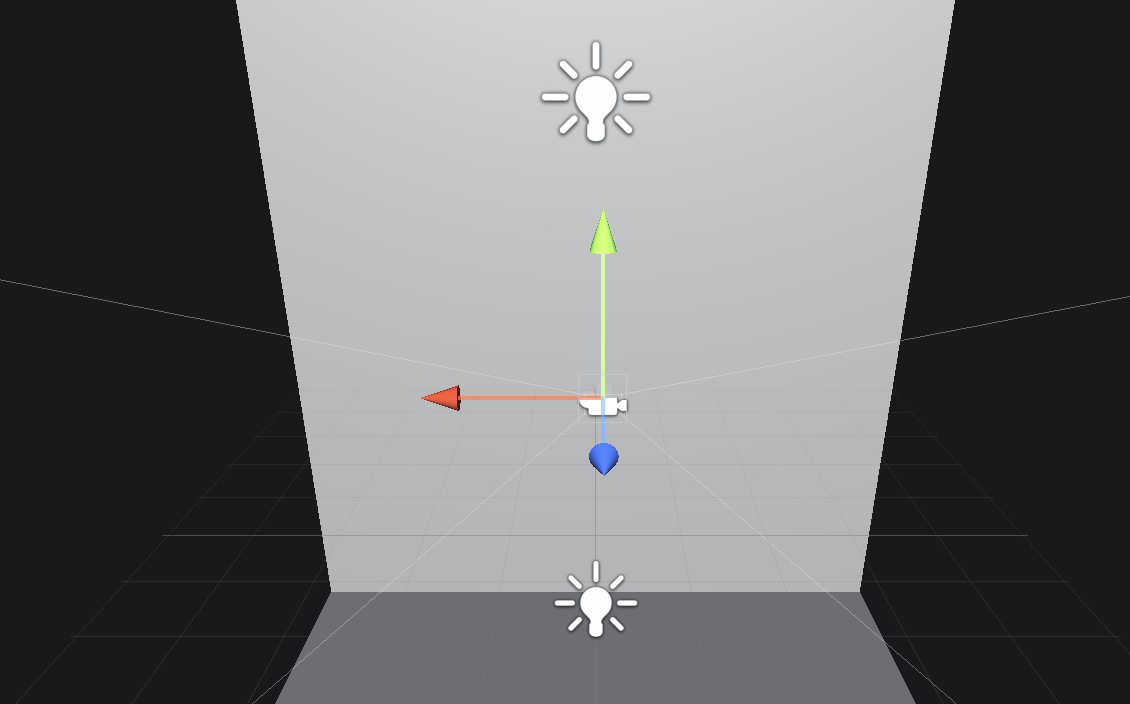

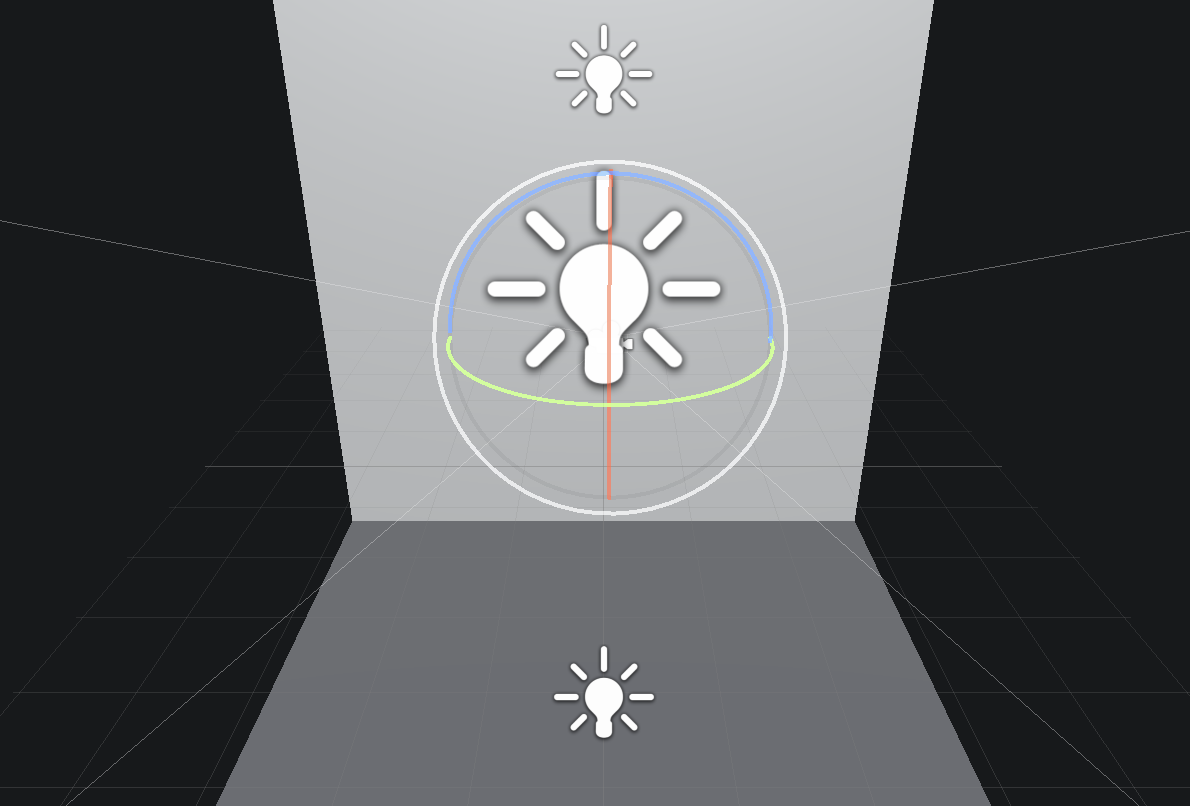

0个点光源

1个点光源

2个点光源

3个点光源

创建 BumpedDiffuse 和 BumpedSpecular。创建任意一个也可以。

https://github.com/candycat1992/Unity_Shaders_Book/tree/master/Assets/Shaders/Common

源代码获取处

BumpedDiffuse.shader

// Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "Custom/BumpedDiffuse"
{
	Properties {
		_Color ("Color Tint", Color) = (1, 1, 1, 1)
		_MainTex ("Main Tex", 2D) = "white" {}
		_BumpMap ("Normal Map", 2D) = "bump" {}
	}
	SubShader {
		Tags { "RenderType"="Opaque" "Queue"="Geometry"}

		Pass {
			Tags { "LightMode"="ForwardBase" }

			CGPROGRAM

			#pragma multi_compile_fwdbase

			#pragma vertex vert
			#pragma fragment frag

			#include "Lighting.cginc"
			#include "AutoLight.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			sampler2D _BumpMap;
			float4 _BumpMap_ST;

			struct a2v {
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 tangent : TANGENT;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 pos : SV_POSITION;
				float4 uv : TEXCOORD0;
				float4 TtoW0 : TEXCOORD1;
				float4 TtoW1 : TEXCOORD2;
				float4 TtoW2 : TEXCOORD3;
				SHADOW_COORDS(4)
			};

			v2f vert(a2v v) {
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);

				o.uv.xy = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;
				o.uv.zw = v.texcoord.xy * _BumpMap_ST.xy + _BumpMap_ST.zw;

				float3 worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
				fixed3 worldNormal = UnityObjectToWorldNormal(v.normal);
				fixed3 worldTangent = UnityObjectToWorldDir(v.tangent.xyz);
				fixed3 worldBinormal = cross(worldNormal, worldTangent) * v.tangent.w;

				o.TtoW0 = float4(worldTangent.x, worldBinormal.x, worldNormal.x, worldPos.x);
				o.TtoW1 = float4(worldTangent.y, worldBinormal.y, worldNormal.y, worldPos.y);
				o.TtoW2 = float4(worldTangent.z, worldBinormal.z, worldNormal.z, worldPos.z);

				TRANSFER_SHADOW(o);

				return o;
			}

			fixed4 frag(v2f i) : SV_Target {
				float3 worldPos = float3(i.TtoW0.w, i.TtoW1.w, i.TtoW2.w);
				fixed3 lightDir = normalize(UnityWorldSpaceLightDir(worldPos));
				fixed3 viewDir = normalize(UnityWorldSpaceViewDir(worldPos));

				fixed3 bump = UnpackNormal(tex2D(_BumpMap, i.uv.zw));
				bump = normalize(half3(dot(i.TtoW0.xyz, bump), dot(i.TtoW1.xyz, bump), dot(i.TtoW2.xyz, bump)));

				fixed3 albedo = tex2D(_MainTex, i.uv.xy).rgb * _Color.rgb;

				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;

			 	fixed3 diffuse = _LightColor0.rgb * albedo * max(0, dot(bump, lightDir));

				UNITY_LIGHT_ATTENUATION(atten, i, worldPos);

				return fixed4(ambient + diffuse * atten, 1.0);
			}

			ENDCG
		}

		Pass {
			Tags { "LightMode"="ForwardAdd" }

			Blend One One

			CGPROGRAM

			#pragma multi_compile_fwdadd
			// Use the line below to add shadows for point and spot lights
//			#pragma multi_compile_fwdadd_fullshadows

			#pragma vertex vert
			#pragma fragment frag

			#include "Lighting.cginc"
			#include "AutoLight.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			sampler2D _BumpMap;
			float4 _BumpMap_ST;

			struct a2v {
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 tangent : TANGENT;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 pos : SV_POSITION;
				float4 uv : TEXCOORD0;
				float4 TtoW0 : TEXCOORD1;
				float4 TtoW1 : TEXCOORD2;
				float4 TtoW2 : TEXCOORD3;
				SHADOW_COORDS(4)
			};

			v2f vert(a2v v) {
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);

				o.uv.xy = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;
				o.uv.zw = v.texcoord.xy * _BumpMap_ST.xy + _BumpMap_ST.zw;

				float3 worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
				fixed3 worldNormal = UnityObjectToWorldNormal(v.normal);
				fixed3 worldTangent = UnityObjectToWorldDir(v.tangent.xyz);
				fixed3 worldBinormal = cross(worldNormal, worldTangent) * v.tangent.w;

				o.TtoW0 = float4(worldTangent.x, worldBinormal.x, worldNormal.x, worldPos.x);
				o.TtoW1 = float4(worldTangent.y, worldBinormal.y, worldNormal.y, worldPos.y);
				o.TtoW2 = float4(worldTangent.z, worldBinormal.z, worldNormal.z, worldPos.z);

				TRANSFER_SHADOW(o);

				return o;
			}

			fixed4 frag(v2f i) : SV_Target {
				float3 worldPos = float3(i.TtoW0.w, i.TtoW1.w, i.TtoW2.w);
				fixed3 lightDir = normalize(UnityWorldSpaceLightDir(worldPos));
				fixed3 viewDir = normalize(UnityWorldSpaceViewDir(worldPos));

				fixed3 bump = UnpackNormal(tex2D(_BumpMap, i.uv.zw));
				bump = normalize(half3(dot(i.TtoW0.xyz, bump), dot(i.TtoW1.xyz, bump), dot(i.TtoW2.xyz, bump)));

				fixed3 albedo = tex2D(_MainTex, i.uv.xy).rgb * _Color.rgb;

			 	fixed3 diffuse = _LightColor0.rgb * albedo * max(0, dot(bump, lightDir));

				UNITY_LIGHT_ATTENUATION(atten, i, worldPos);

				return fixed4(diffuse * atten, 1.0);
			}

			ENDCG
		}
	}
	FallBack "Diffuse"
}

BumpedSpecular.shader

// Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "Custom/BumpedSpecular"{
	Properties {
		_Color ("Color Tint", Color) = (1, 1, 1, 1)
		_MainTex ("Main Tex", 2D) = "white" {}
		_BumpMap ("Normal Map", 2D) = "bump" {}
		_Specular ("Specular Color", Color) = (1, 1, 1, 1)
		_Gloss ("Gloss", Range(8.0, 256)) = 20
	}
	SubShader {
		Tags { "RenderType"="Opaque" "Queue"="Geometry"}

		Pass {
			Tags { "LightMode"="ForwardBase" }

			CGPROGRAM

			#pragma multi_compile_fwdbase

			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"
			#include "Lighting.cginc"
			#include "AutoLight.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			sampler2D _BumpMap;
			float4 _BumpMap_ST;
			fixed4 _Specular;
			float _Gloss;

			struct a2v {
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 tangent : TANGENT;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 pos : SV_POSITION;
				float4 uv : TEXCOORD0;
				float4 TtoW0 : TEXCOORD1;
                float4 TtoW1 : TEXCOORD2;
                float4 TtoW2 : TEXCOORD3;
				SHADOW_COORDS(4)
			};

			v2f vert(a2v v) {
			 	v2f o;
			 	o.pos = UnityObjectToClipPos(v.vertex);

			 	o.uv.xy = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;
			 	o.uv.zw = v.texcoord.xy * _BumpMap_ST.xy + _BumpMap_ST.zw;

				TANGENT_SPACE_ROTATION;

				float3 worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
                fixed3 worldNormal = UnityObjectToWorldNormal(v.normal);
                fixed3 worldTangent = UnityObjectToWorldDir(v.tangent.xyz);
                fixed3 worldBinormal = cross(worldNormal, worldTangent) * v.tangent.w;

                o.TtoW0 = float4(worldTangent.x, worldBinormal.x, worldNormal.x, worldPos.x);
                o.TtoW1 = float4(worldTangent.y, worldBinormal.y, worldNormal.y, worldPos.y);
                o.TtoW2 = float4(worldTangent.z, worldBinormal.z, worldNormal.z, worldPos.z);

  				TRANSFER_SHADOW(o);

			 	return o;
			}

			fixed4 frag(v2f i) : SV_Target {
				float3 worldPos = float3(i.TtoW0.w, i.TtoW1.w, i.TtoW2.w);
				fixed3 lightDir = normalize(UnityWorldSpaceLightDir(worldPos));
				fixed3 viewDir = normalize(UnityWorldSpaceViewDir(worldPos));

				fixed3 bump = UnpackNormal(tex2D(_BumpMap, i.uv.zw));
				bump = normalize(half3(dot(i.TtoW0.xyz, bump), dot(i.TtoW1.xyz, bump), dot(i.TtoW2.xyz, bump)));

				fixed3 albedo = tex2D(_MainTex, i.uv.xy).rgb * _Color.rgb;

				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;

			 	fixed3 diffuse = _LightColor0.rgb * albedo * max(0, dot(bump, lightDir));

			 	fixed3 halfDir = normalize(lightDir + viewDir);
			 	fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow(max(0, dot(bump, halfDir)), _Gloss);

				UNITY_LIGHT_ATTENUATION(atten, i, worldPos);

				return fixed4(ambient + (diffuse + specular) * atten, 1.0);
			}

			ENDCG
		}

		Pass {
			Tags { "LightMode"="ForwardAdd" }

			Blend One One

			CGPROGRAM

			#pragma multi_compile_fwdadd
			// Use the line below to add shadows for point and spot lights
//			#pragma multi_compile_fwdadd_fullshadows

			#pragma vertex vert
			#pragma fragment frag

			#include "Lighting.cginc"
			#include "AutoLight.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			sampler2D _BumpMap;
			float4 _BumpMap_ST;
			float _BumpScale;
			fixed4 _Specular;
			float _Gloss;

			struct a2v {
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 tangent : TANGENT;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 pos : SV_POSITION;
				float4 uv : TEXCOORD0;
				float4 TtoW0 : TEXCOORD1;
                float4 TtoW1 : TEXCOORD2;
                float4 TtoW2 : TEXCOORD3;
				SHADOW_COORDS(4)
			};

			v2f vert(a2v v) {
			 	v2f o;
			 	o.pos = UnityObjectToClipPos(v.vertex);

			 	o.uv.xy = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;
			 	o.uv.zw = v.texcoord.xy * _BumpMap_ST.xy + _BumpMap_ST.zw;

				float3 worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;
                fixed3 worldNormal = UnityObjectToWorldNormal(v.normal);
                fixed3 worldTangent = UnityObjectToWorldDir(v.tangent.xyz);
                fixed3 worldBinormal = cross(worldNormal, worldTangent) * v.tangent.w;

  				o.TtoW0 = float4(worldTangent.x, worldBinormal.x, worldNormal.x, worldPos.x);
			  	o.TtoW1 = float4(worldTangent.y, worldBinormal.y, worldNormal.y, worldPos.y);
			  	o.TtoW2 = float4(worldTangent.z, worldBinormal.z, worldNormal.z, worldPos.z);

			 	TRANSFER_SHADOW(o);

			 	return o;
			}

			fixed4 frag(v2f i) : SV_Target {
				float3 worldPos = float3(i.TtoW0.w, i.TtoW1.w, i.TtoW2.w);
				fixed3 lightDir = normalize(UnityWorldSpaceLightDir(worldPos));
				fixed3 viewDir = normalize(UnityWorldSpaceViewDir(worldPos));

				fixed3 bump = UnpackNormal(tex2D(_BumpMap, i.uv.zw));
				bump = normalize(half3(dot(i.TtoW0.xyz, bump), dot(i.TtoW1.xyz, bump), dot(i.TtoW2.xyz, bump)));

				fixed3 albedo = tex2D(_MainTex, i.uv.xy).rgb * _Color.rgb;

			 	fixed3 diffuse = _LightColor0.rgb * albedo * max(0, dot(bump, lightDir));

			 	fixed3 halfDir = normalize(lightDir + viewDir);
			 	fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow(max(0, dot(bump, halfDir)), _Gloss);

				UNITY_LIGHT_ATTENUATION(atten, i, worldPos);

				return fixed4((diffuse + specular) * atten, 1.0);
			}

			ENDCG
		}
	}
	FallBack "Specular"
}

这里我用第二个 shader。

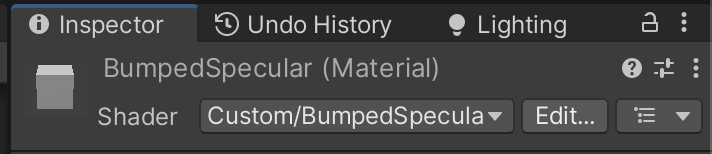

创建标准材质

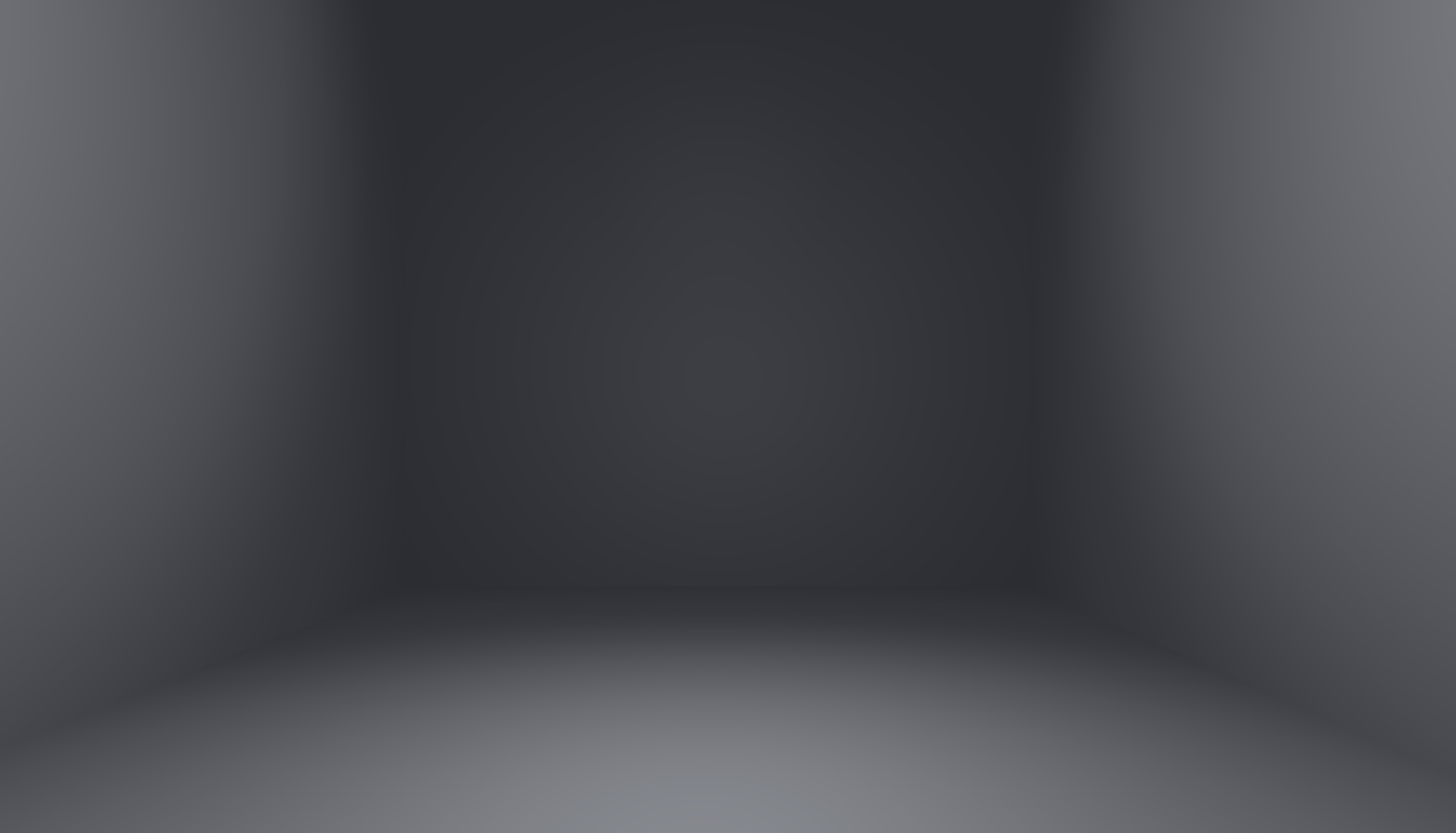

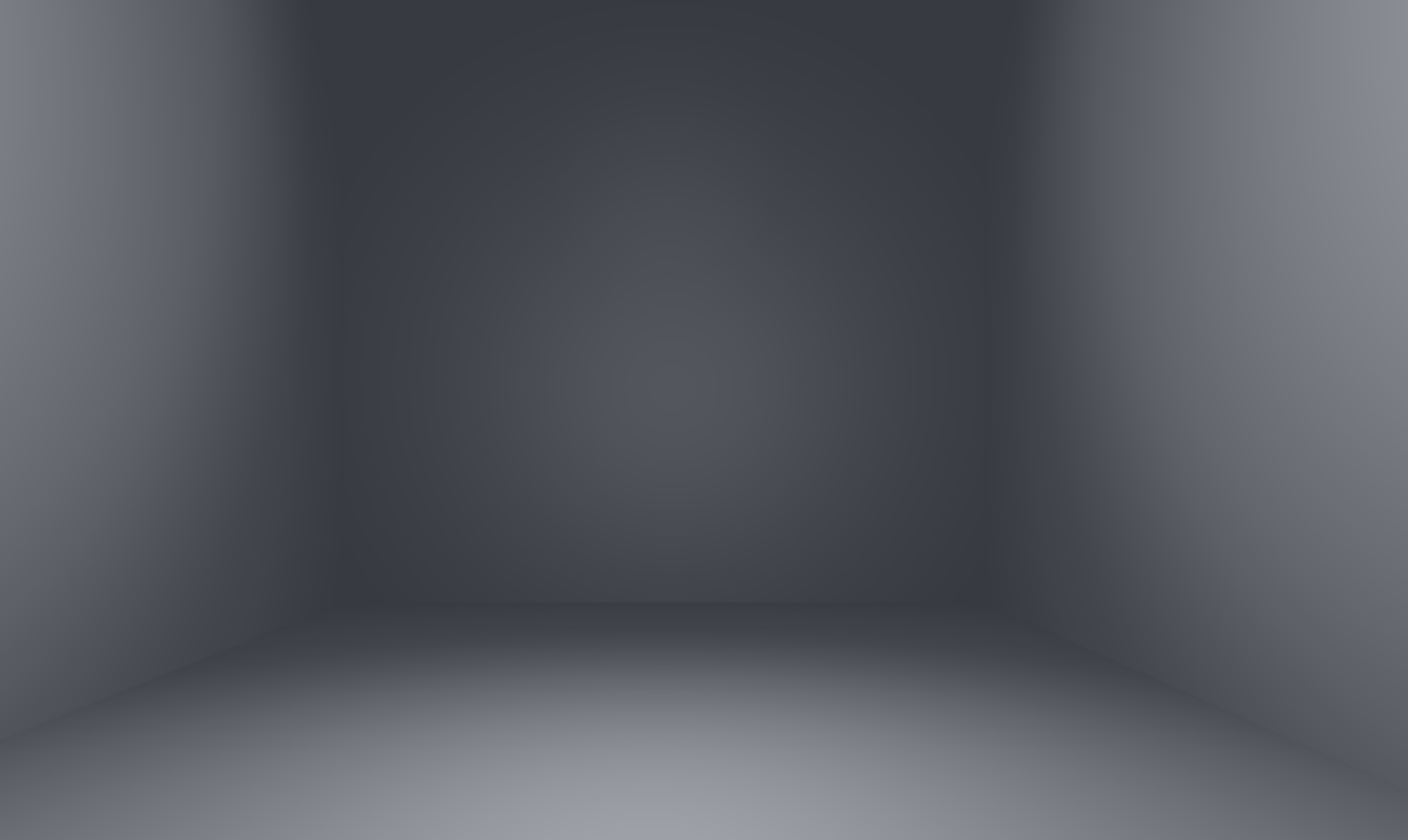

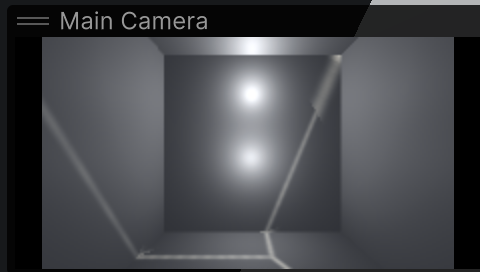

中途感觉房间内还是透光，把六个正方体小小的靠近移动一下，没问题了。调整一下相机的位置，使房间呈现一个比较好的视角。

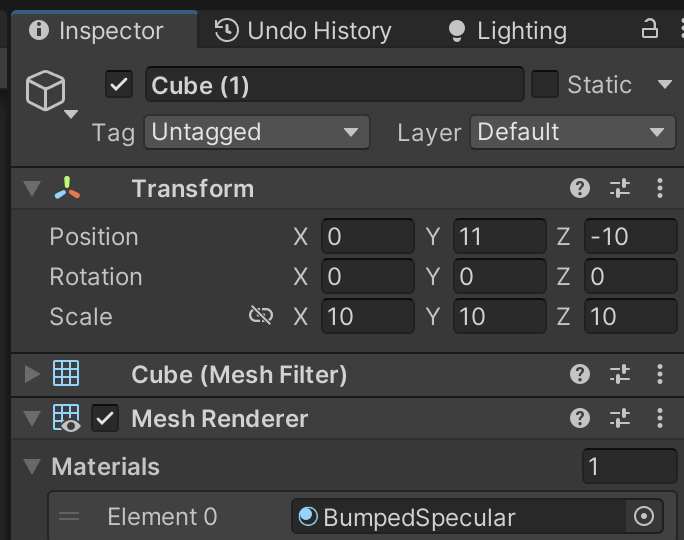

把标准材质赋给六个正方体，可以同时选中6个正方体，统一修改材质

其他图略

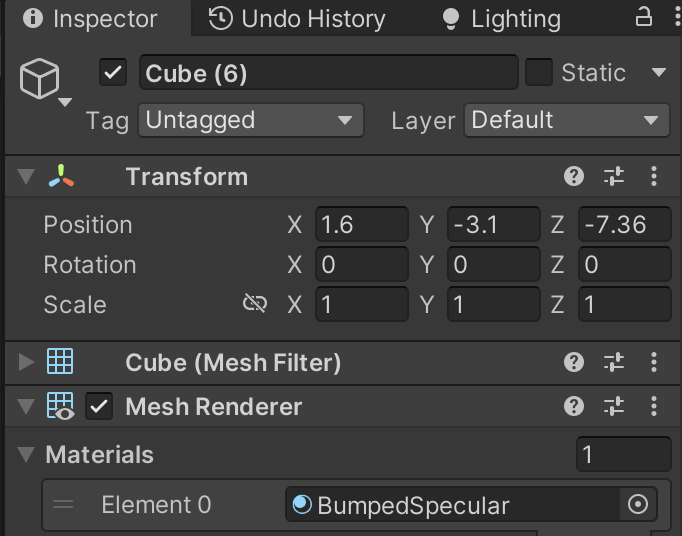

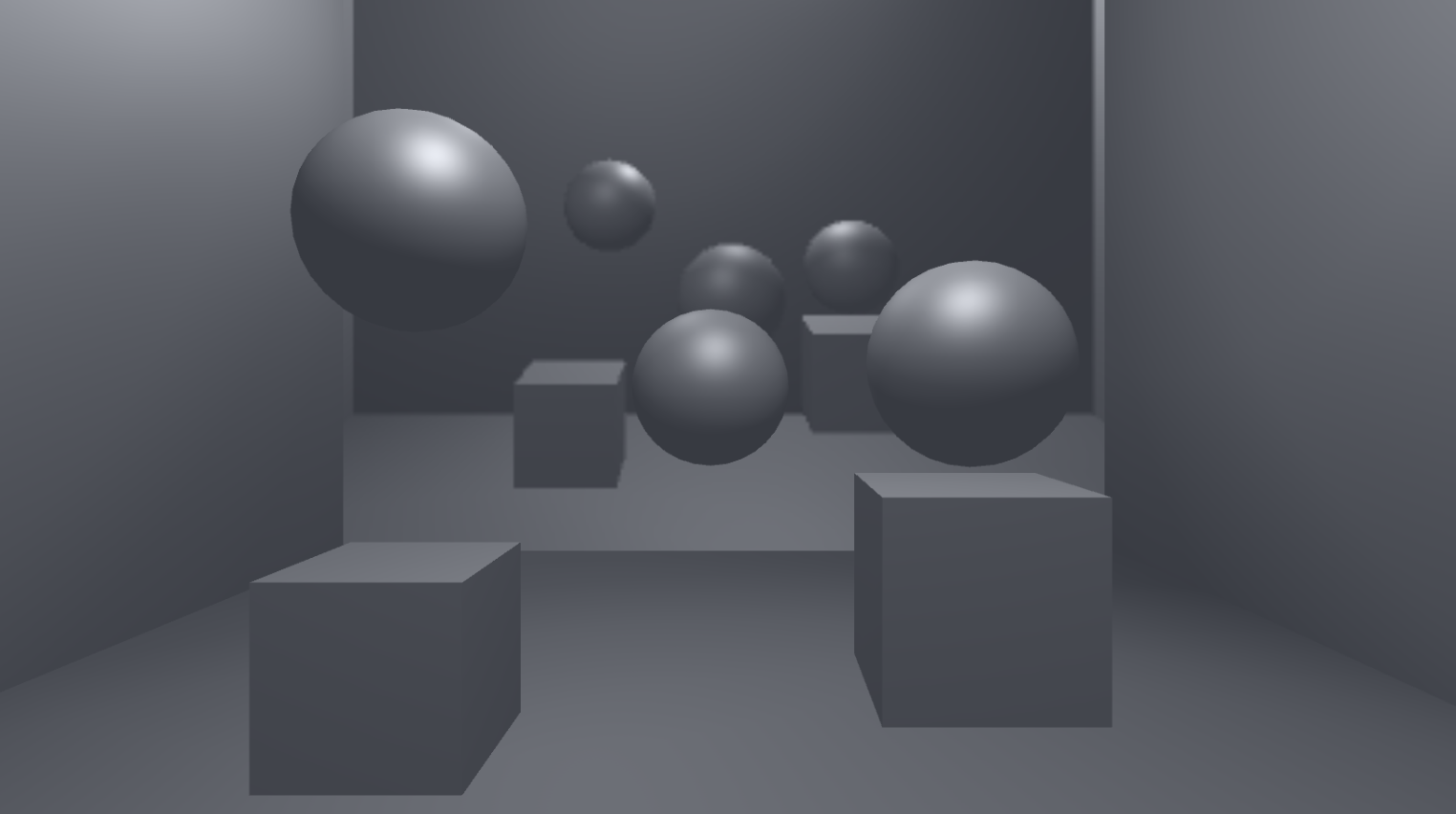

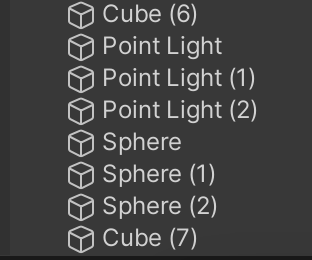

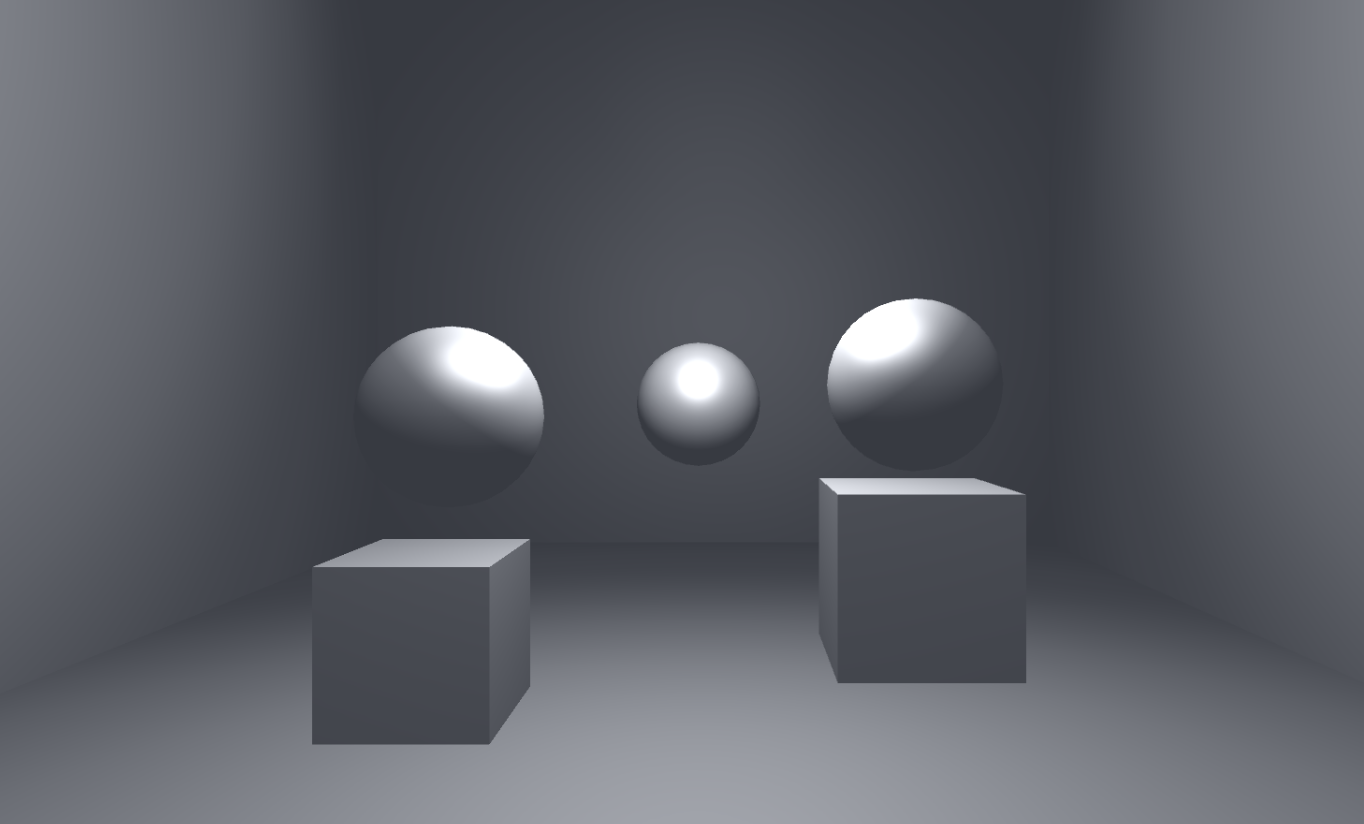

（5）创建3个球体和两个正方体，调整它们的位置和大小，并给它们赋予在9.5节中创建的标准材质。这些物体将作为房间内的饰品。

其他图略

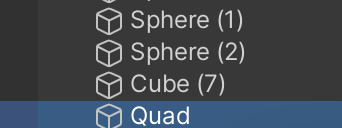

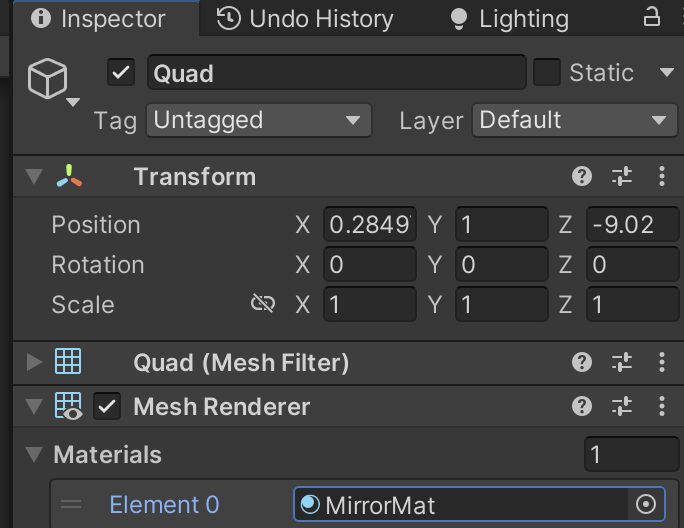

（6）创建一个四边形（Quad），调整它的位置和大小，它将作为镜子。把第2步中创建的材质赋给它。

注意，quad 的正面朝着自己。

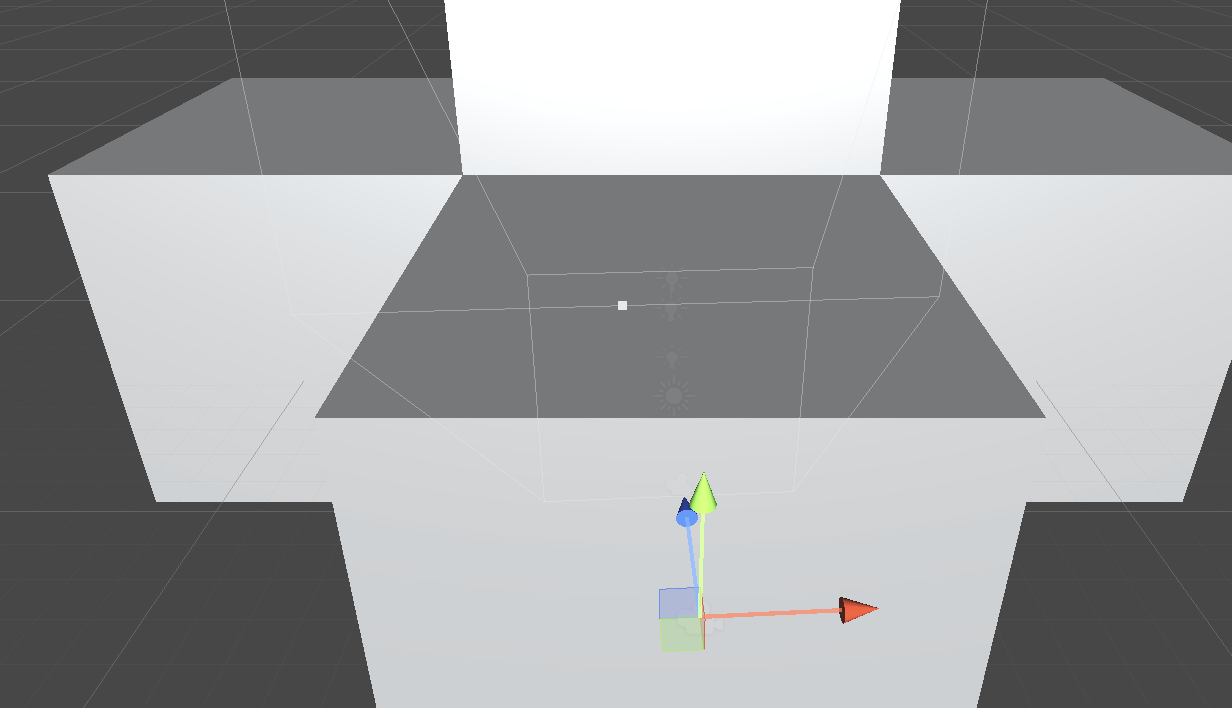

下面这张图是 quad 的背面朝着自己，这样子camera看不到 quad 的。

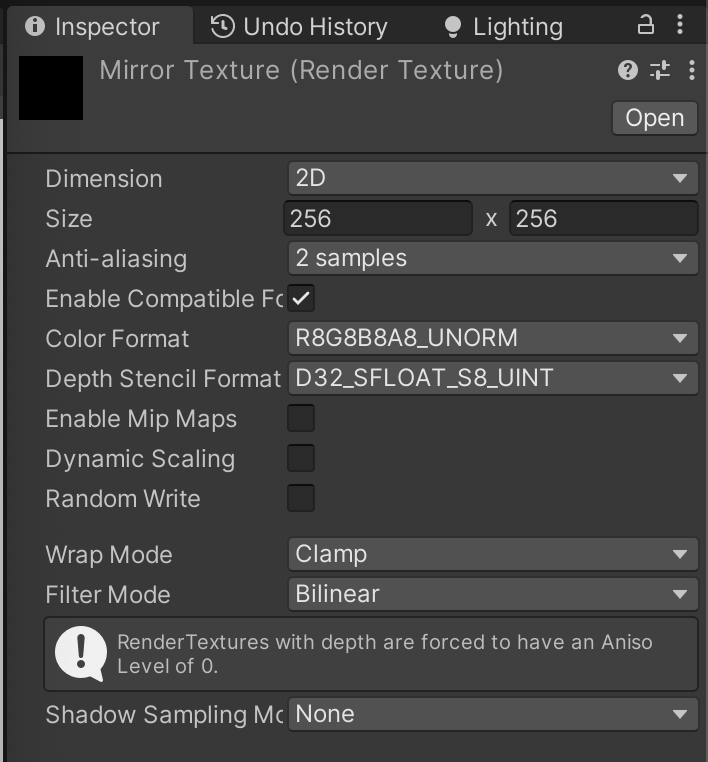

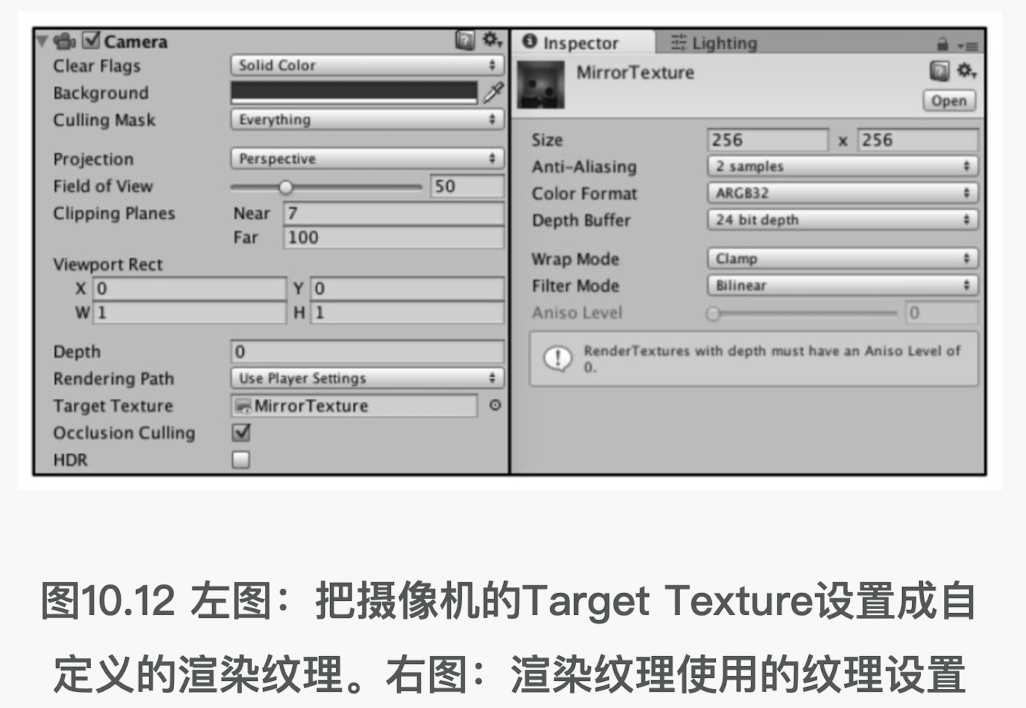

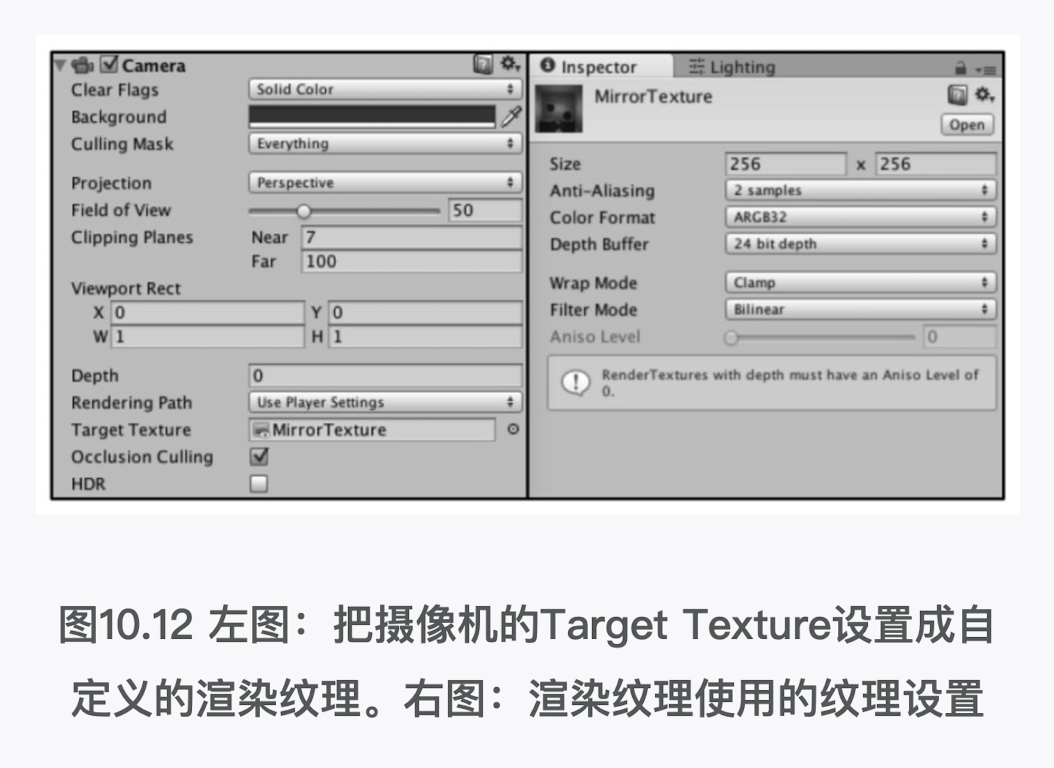

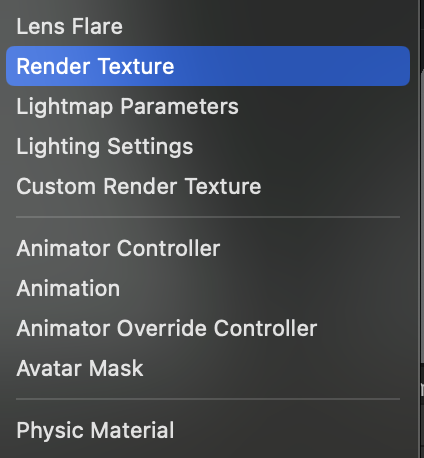

(7）在Project视图下创建一个渲染纹理（右键单击Create → Render Texture），在本书资源中，该渲染纹理名为MirrorTexture。它使用的纹理设置如图10.12右图所示。

界面有一些出入

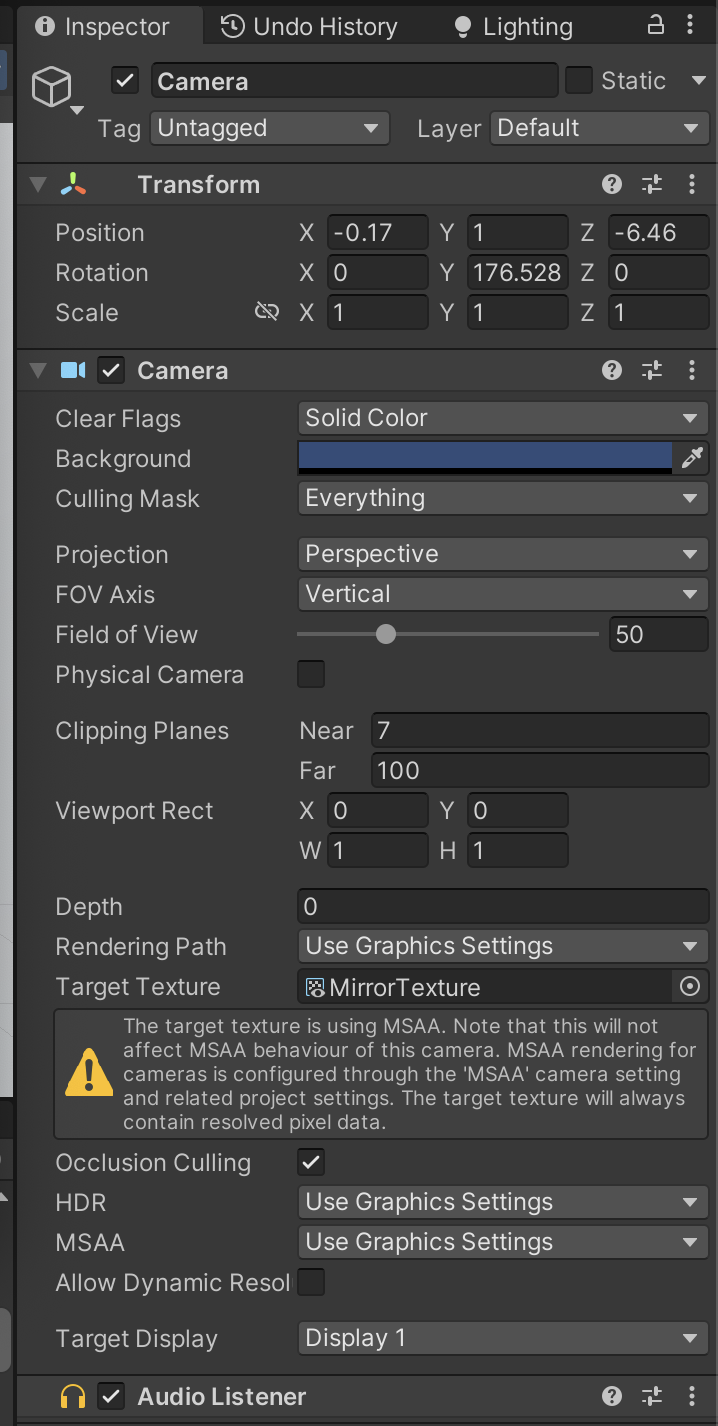

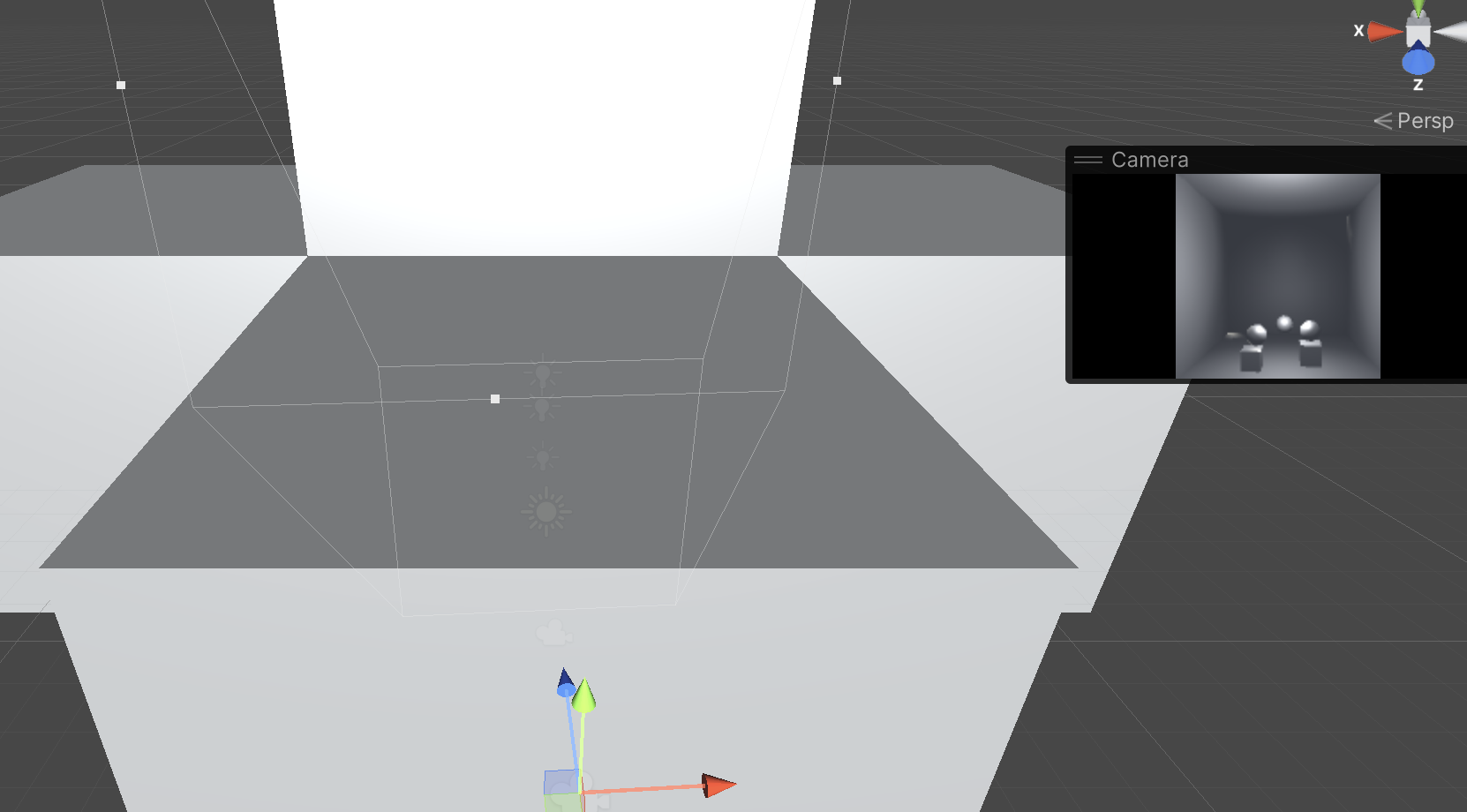

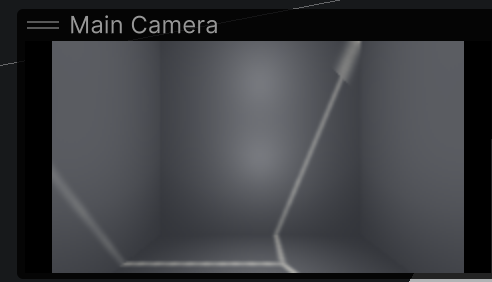

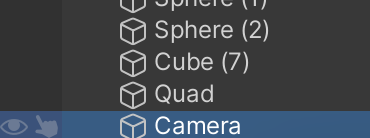

（8）最后，为了得到从镜子出发观察到的场景图像，我们还需要创建一个摄像机，并调整它的位置、裁剪平面、视角等，使得它的显示图像是我们希望的镜子图像。由于这个摄像机不需要直接显示在屏幕上，而是用于渲染到纹理。因此，我们把第7步中创建的MirrorTexture拖曳到该摄像机的Target Texture上。图10.12显示了摄像机面板和渲染纹理的相关设置。

调整下相机位置

打开新建的Chapter10-Mirror，删除所有已有代码，并进行如下关键修改。

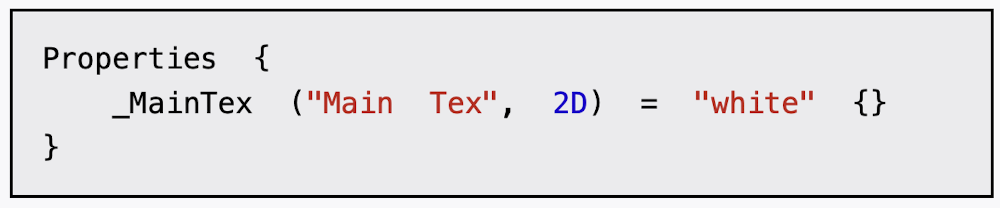

（1）在Properties语义块中声明一个纹理属性，它对应了由镜子摄像机渲染得到的渲染纹理：

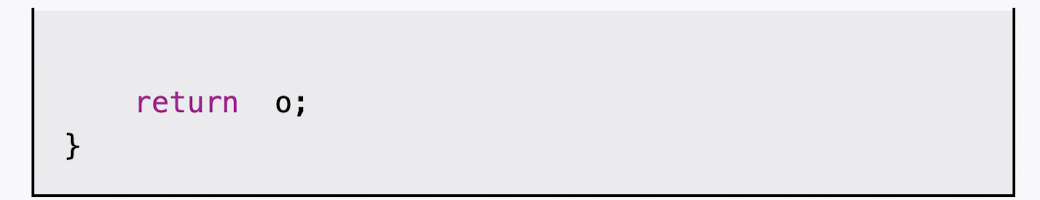

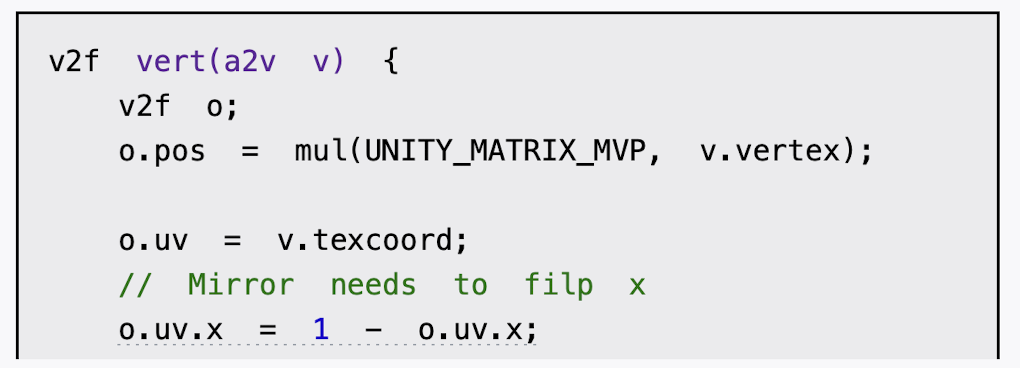

（2）在顶点着色器中计算纹理坐标：

在上面的代码中，我们翻转了x分量的纹理坐标。这是因为，镜子里显示的图像都是左右相反的。

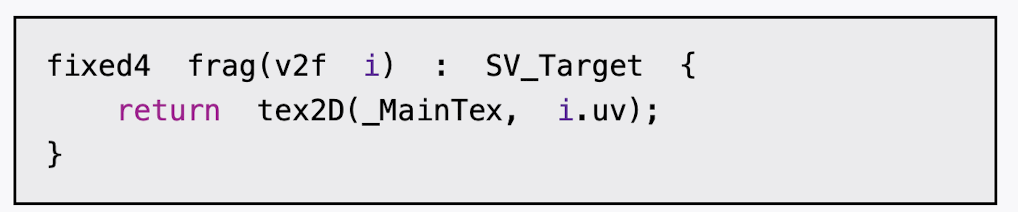

（3）在片元着色器中对渲染纹理进行采样和输出

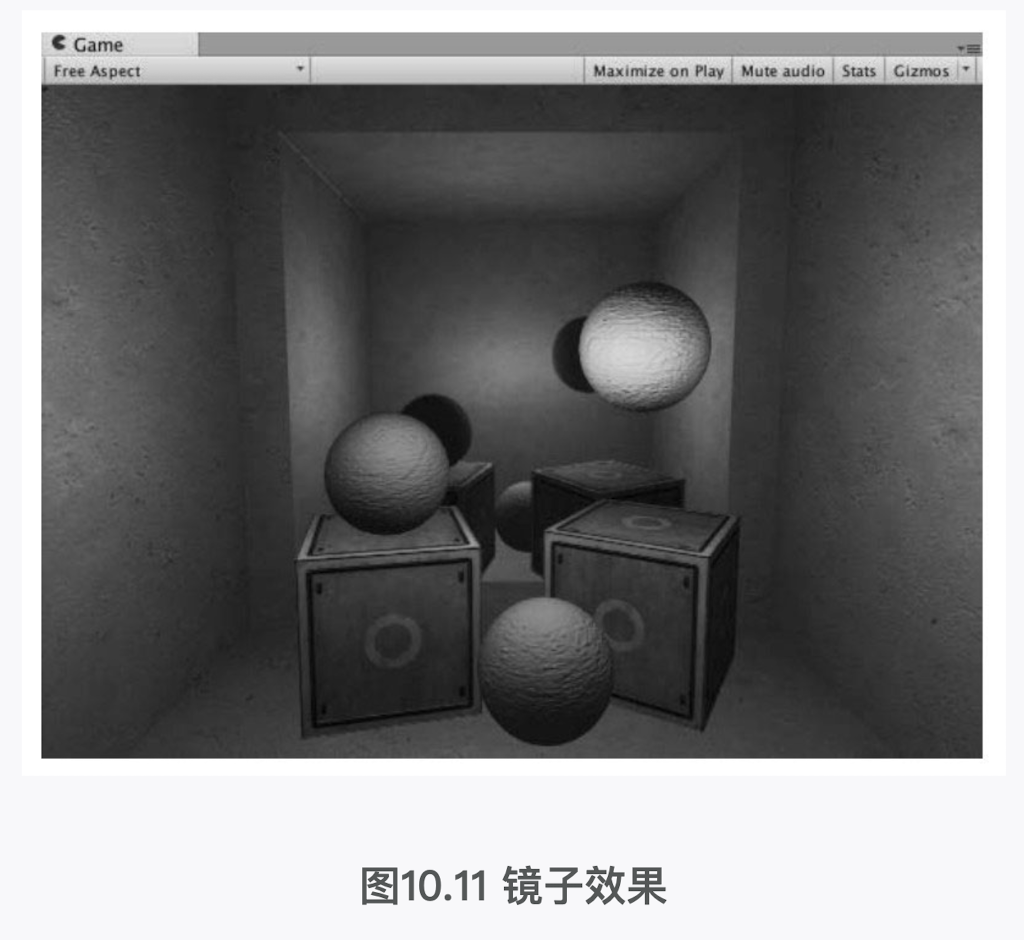

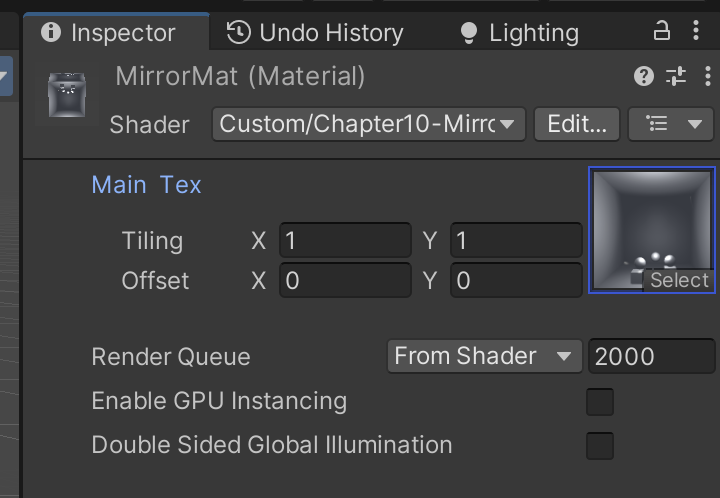

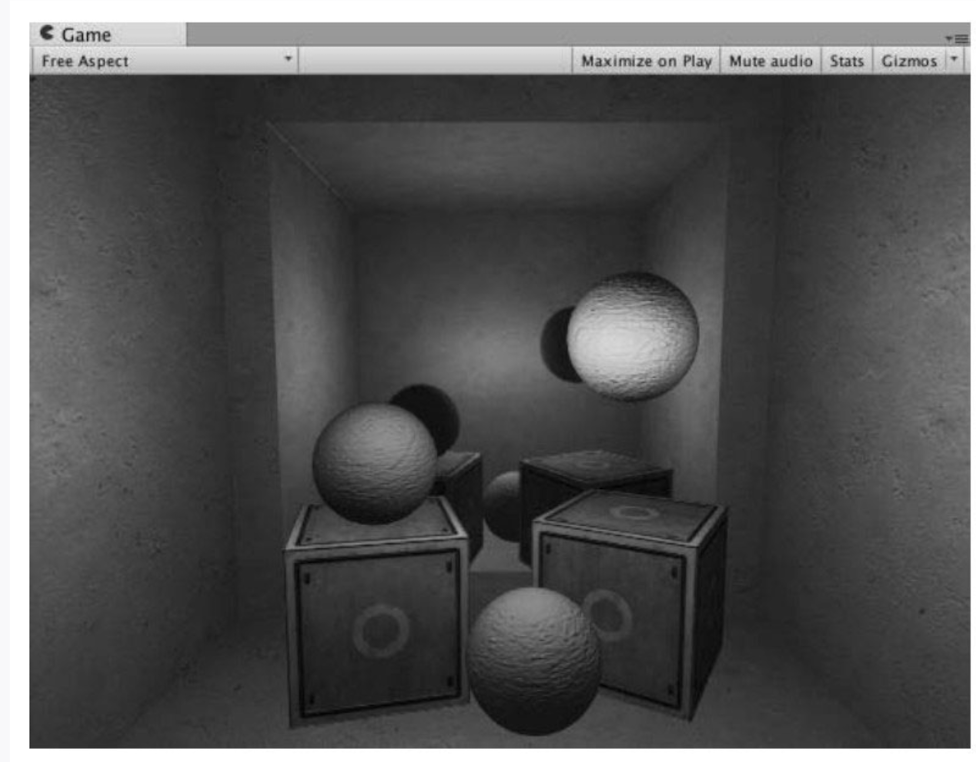

保存后返回场景，并把我们创建的MirrorTexture渲染纹理拖曳到材质的Main Tex属性中，就可以得到图10.11中的效果。

书上给了重要的代码，代码已经补全

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "Custom/Chapter10-Mirror"
{
    Properties{
        _MainTex  ("Main  Tex",  2D)  =  "white"  {}
    }

    Subshader{
        Pass {
            Tags {"Lightmode"="ForwardBase"}

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            sampler2D _MainTex;

            struct a2v {
                float4 vertex : POSITION;
                float4 texcoord : TEXCOORD0;
            };

            struct v2f {
                float4 pos : SV_POSITION;
                float4 uv : TEXCOORD0;
            };

            v2f vert(a2v v) {
                v2f  o;
                o.pos  =  UnityObjectToClipPos(v.vertex);
                o.uv  =  v.texcoord;
                //  Mirror  needs  to  filp  x
                o.uv.x  =  1  -  o.uv.x;
                return o;
            }

            fixed4 frag(v2f i) : SV_Target {
                return  tex2D(_MainTex,  i.uv);
            }

            ENDCG
        }
    }
    FallBack "Specular"
}

有点好笑，调整一下，发现是camera 放的位置的视角不对。

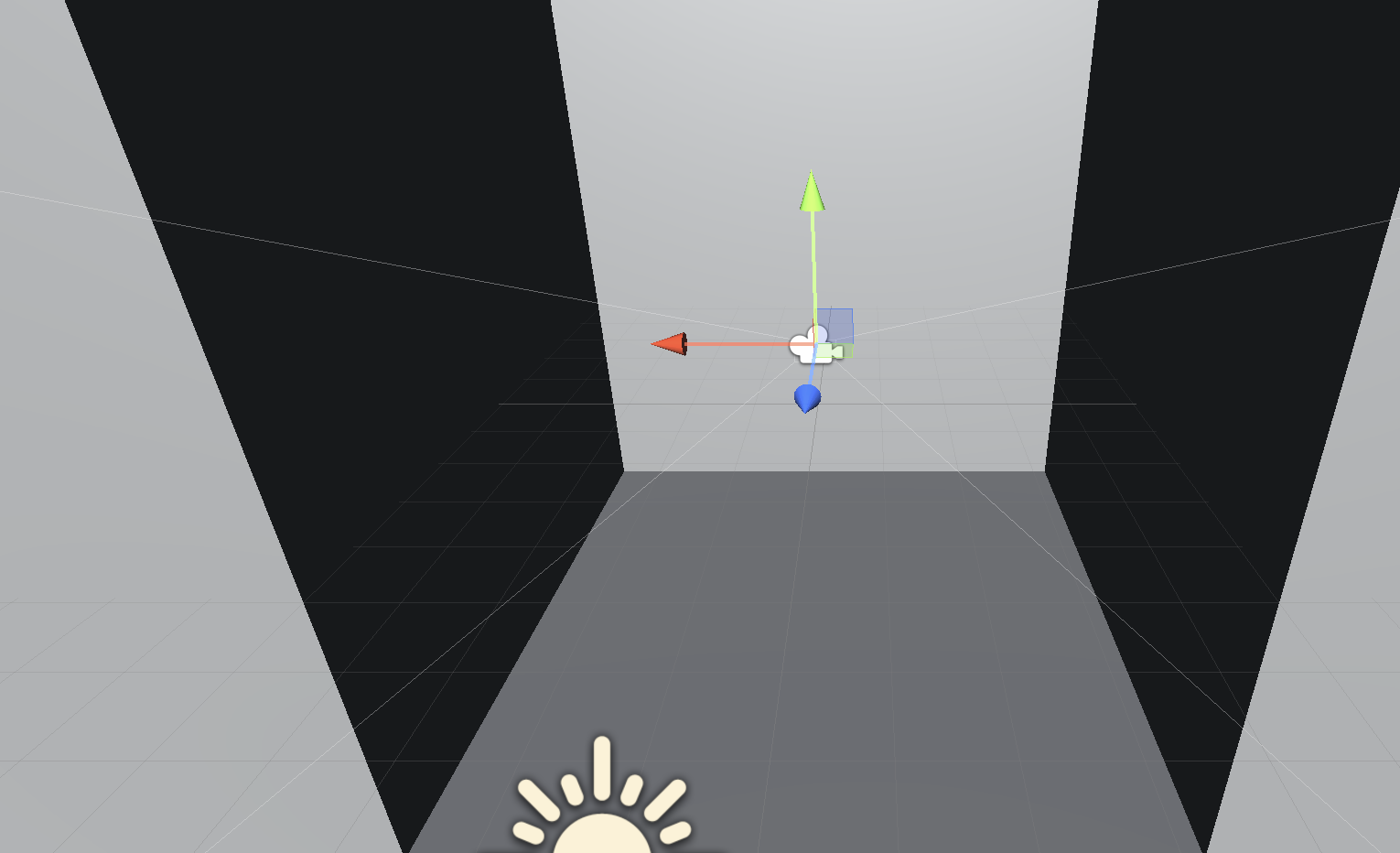

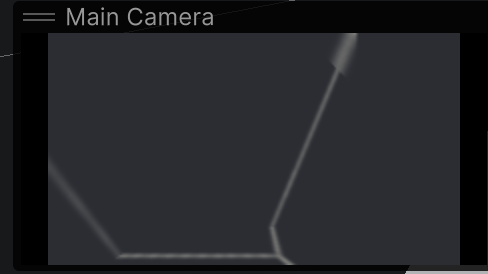

下图是错误的。

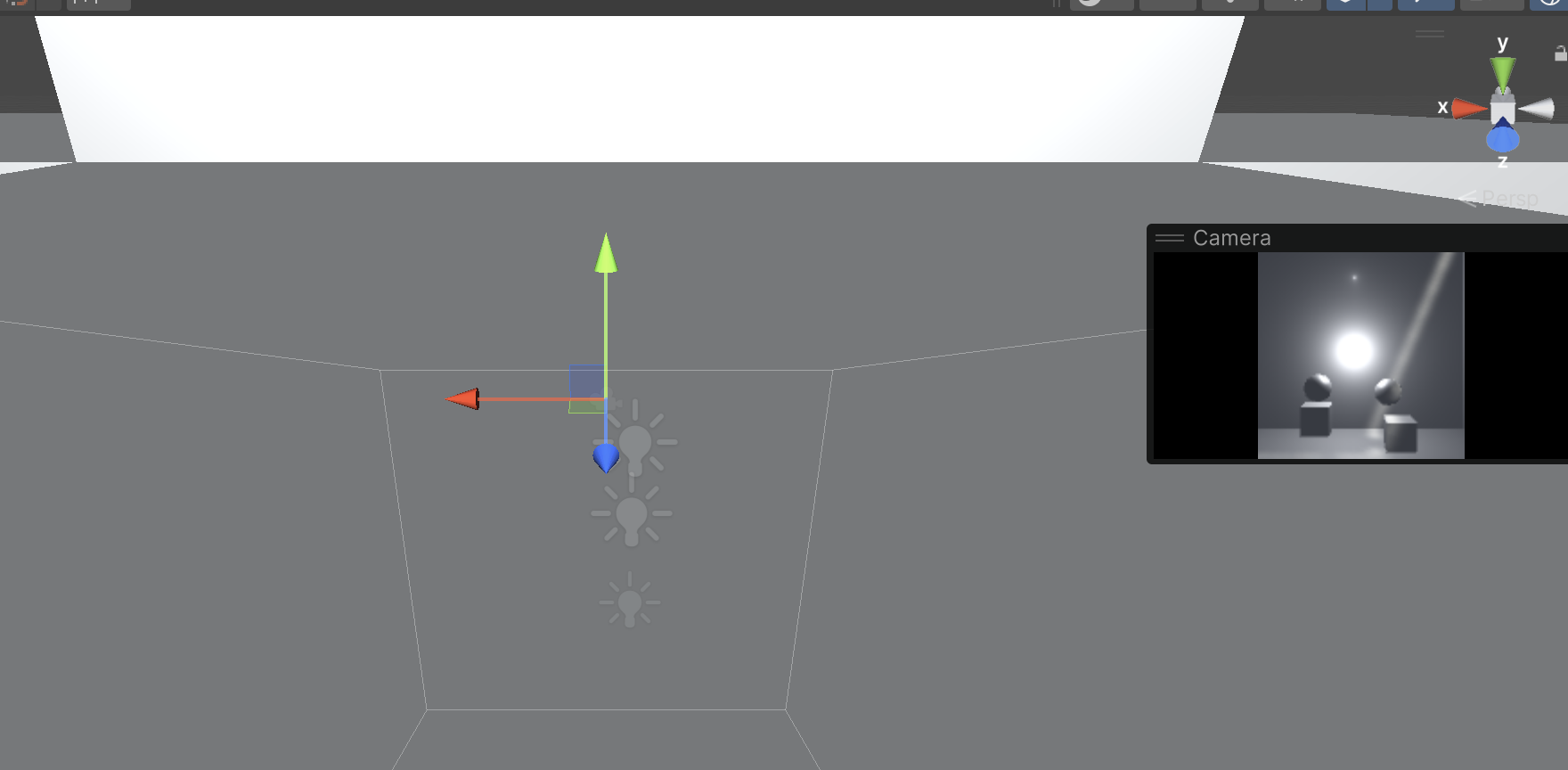

camera 的拍摄范围朝向自己，需要平移 camera 和旋转视角。

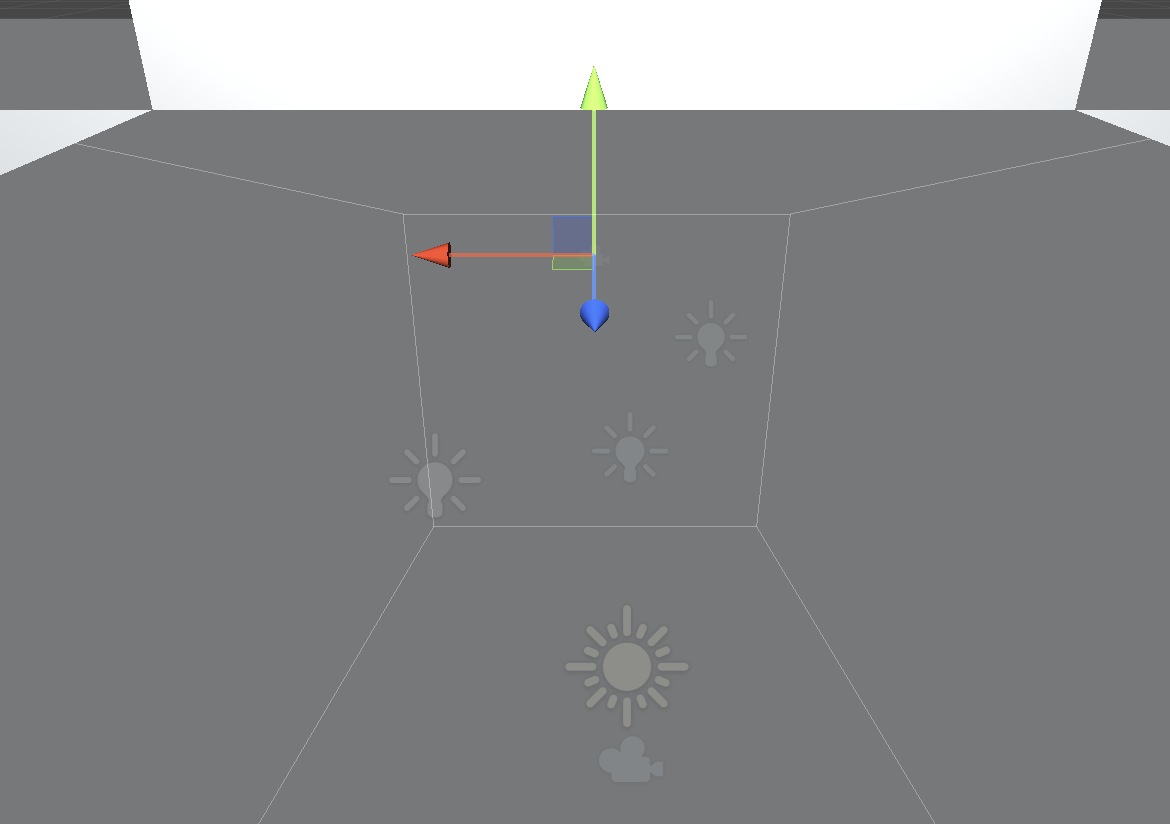

下图是正确的

再调整一下，然后有一面漏光了，调整一下。

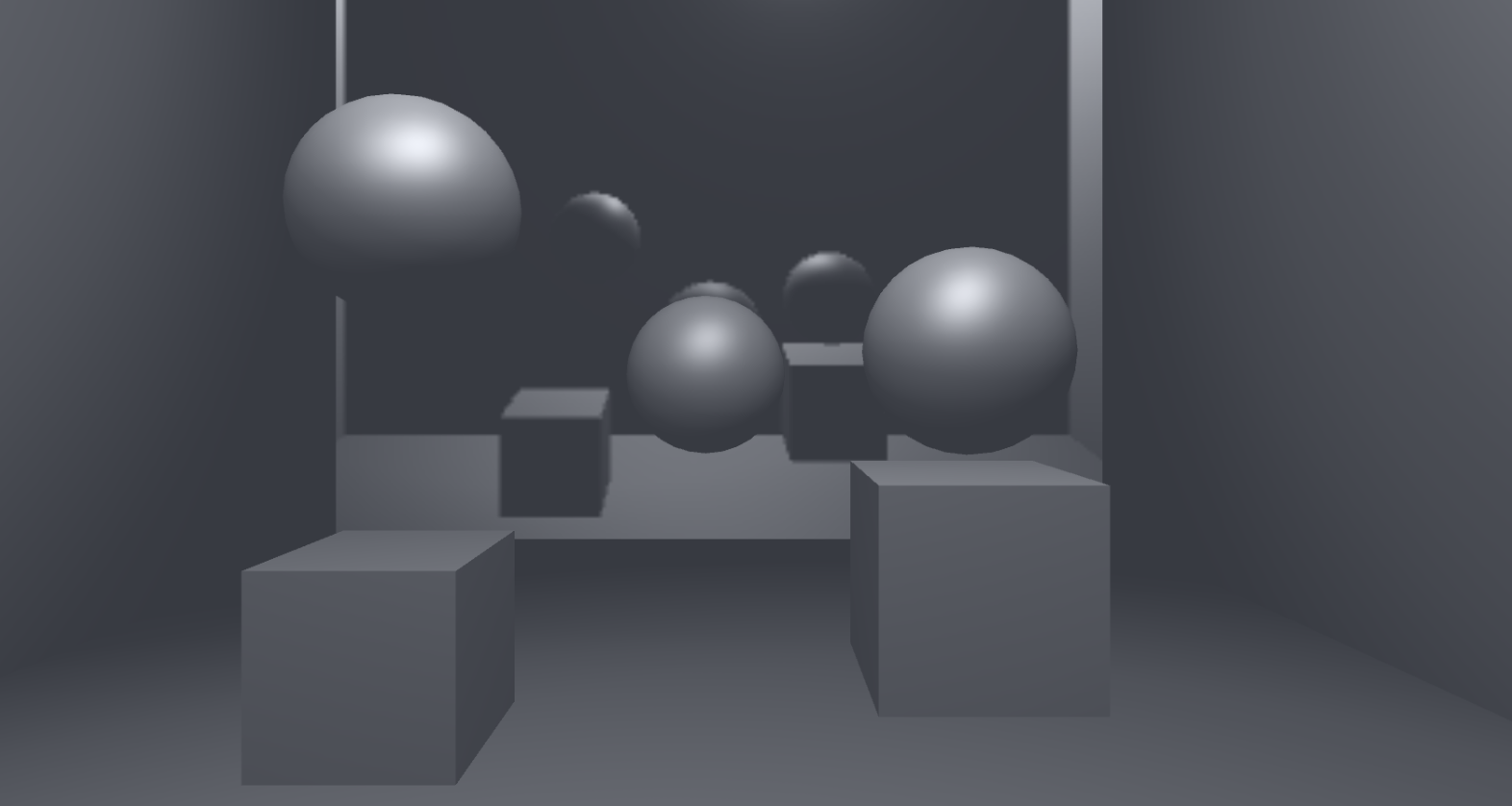

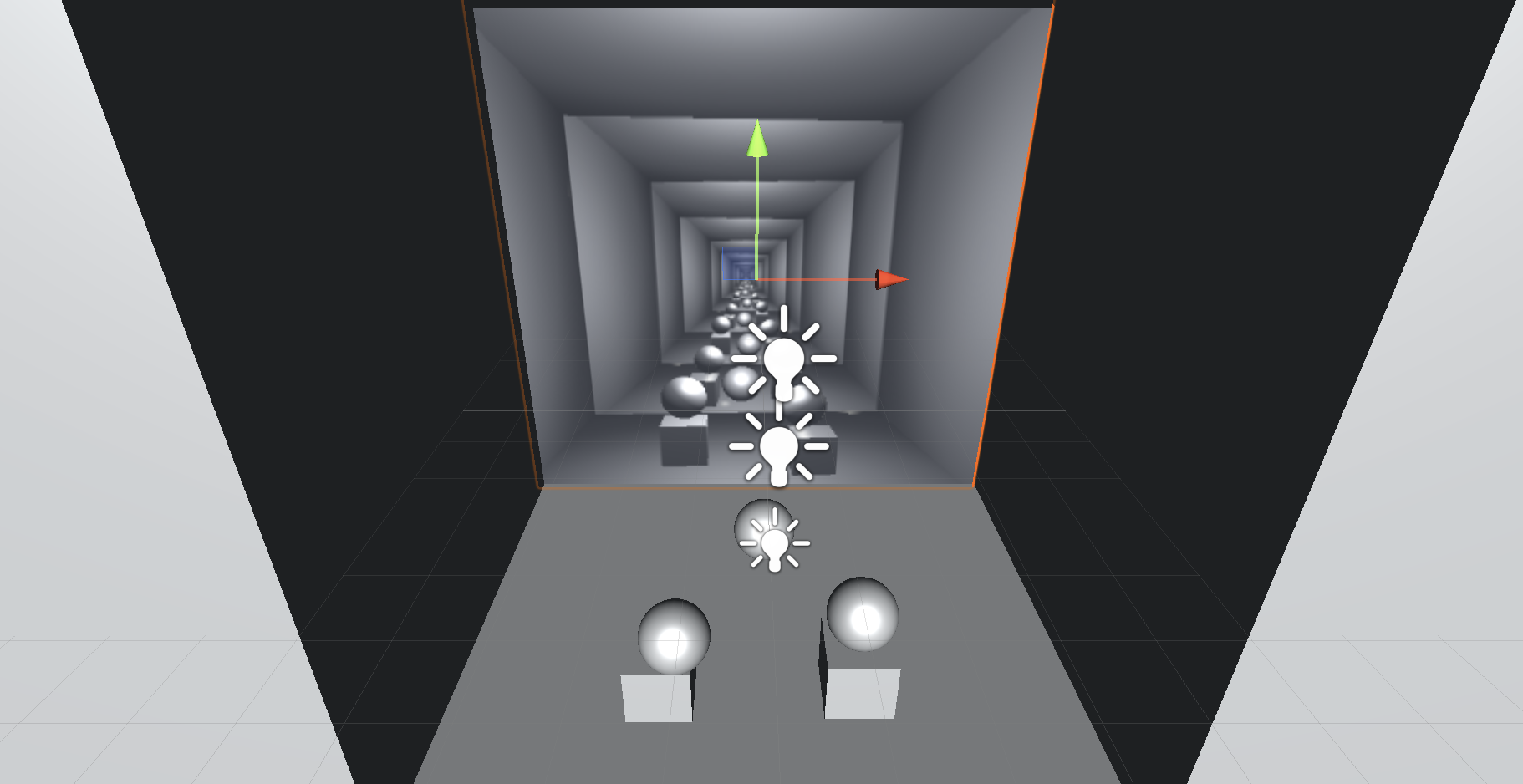

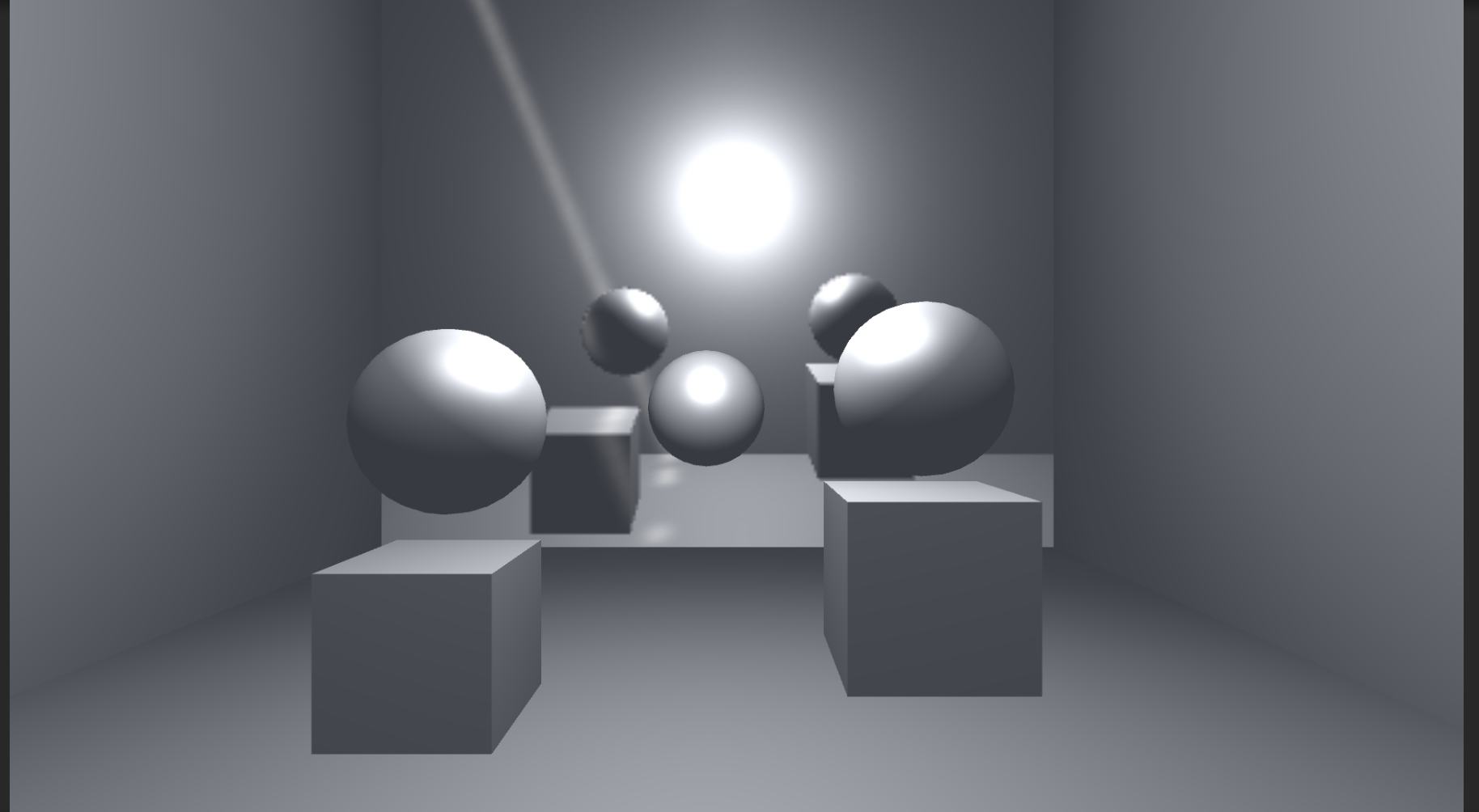

差不多这样

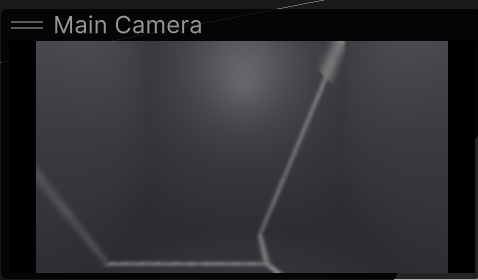

不过为什么原图做出来的镜子效果像阴影。

我知道了，光源的问题。我调整了下光源位置，不要照亮物体的背面

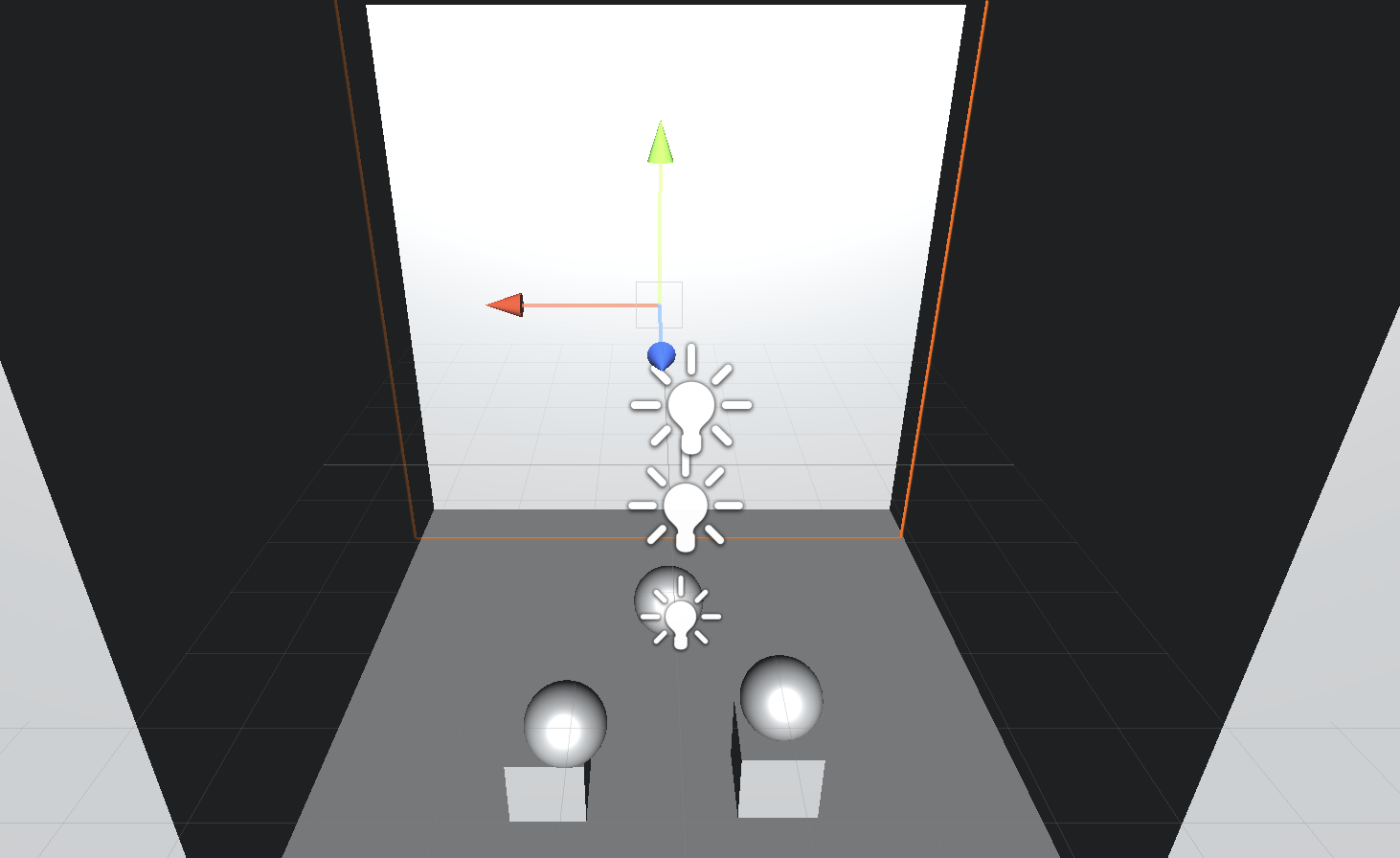

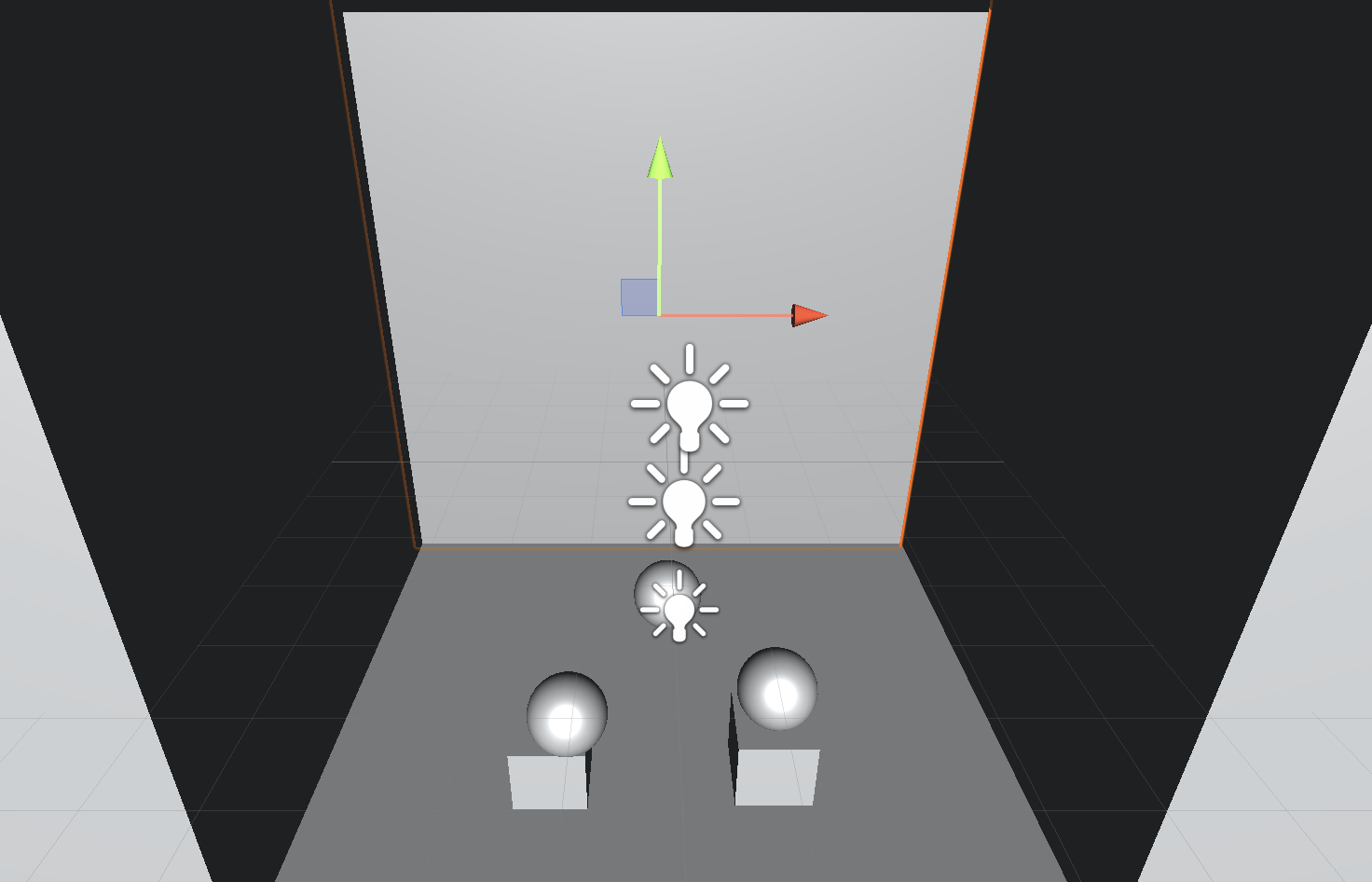

总结一下放置的位置，main camera 是图片中最下面的，视角朝屏幕。camera 是图片中最上面，视角朝自己。三个点光源在一侧，在物体之前，main camera 之后（不一定），quad 在 camera 之前，物体之后，quad 的正面朝向自己。
