Unity3D Shader 顶点法线外扩实现描边效果

前言

在很多游戏中，我们都见过这样的效果：

被选中的角色有一圈描边
交互物体高亮外轮廓
卡通渲染风格有黑色边线

有一种非常经典、性能也不错的做法：

在顶点着色器中沿法线方向"外扩"模型，再用单色渲染。

原理解析

我们先理解一个关键点：

每个顶点都有一个法线（Normal）。

法线代表这个点"朝向哪里"。

如果我们在顶点阶段做这样一件事：

c 复制代码

pos.xyz += normal * _OutlineWidth;

那么：

模型就会整体向外"膨胀"
看起来像放大了一点

如果：

外扩的模型用黑色渲染
原模型正常渲染
外扩模型先画

那么最终效果就是：

外层黑色边线 + 内层原始模型

实现方式（双 Pass）

我们需要两个 Pass：

第一个 Pass：绘制外扩模型（黑色）

第二个 Pass：绘制正常模型

完整 Shader 实现

c 复制代码

Shader "Custom/NormalOutline"
{
    Properties
    {
        _MainColor ("Main Color", Color) = (1,1,1,1)
        _OutlineColor ("Outline Color", Color) = (0,0,0,1)
        _OutlineWidth ("Outline Width", Float) = 0.05
    }

    SubShader
    {
        Tags { "RenderType"="Opaque" }

        // ========================
        // Pass 1：绘制描边
        // ========================
        Pass
        {
            Cull Front   // 关键：剔除正面，只绘制背面

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
            };

            float _OutlineWidth;
            fixed4 _OutlineColor;

            v2f vert(appdata v)
            {
                v2f o;

                float4 pos = v.vertex;

                // 法线转世界空间
                float3 normal = UnityObjectToWorldNormal(v.normal);

                // 沿法线方向外扩
                pos.xyz += normal * _OutlineWidth;

                o.pos = UnityObjectToClipPos(pos);
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                return _OutlineColor;
            }
            ENDCG
        }

        // ========================
        // Pass 2：绘制原模型
        // ========================
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
            };

            struct v2f
            {
                float4 pos : SV_POSITION;
            };

            fixed4 _MainColor;

            v2f vert(appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                return o;
            }

            fixed4 frag(v2f i) : SV_Target
            {
                return _MainColor;
            }
            ENDCG
        }
    }
}

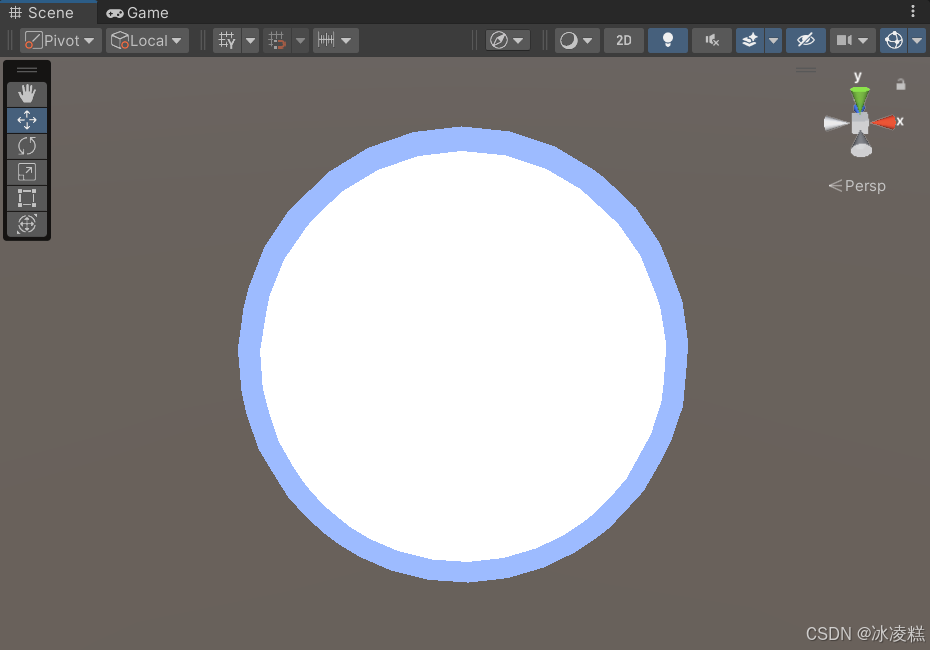

效果：

关键点详解

为什么要 Cull Front

c 复制代码

Cull Front

意思是：

剔除正面三角形，只渲染背面。

因为：

外扩模型本质是"膨胀版本"
如果不剔除正面，会覆盖原模型
剔除正面后，只剩外圈

这是描边成立的关键。

为什么要先画描边 Pass

因为：

外扩模型比原模型稍大
先画黑色轮廓
再画原模型覆盖内部

最终只留下边缘。

OutlineWidth 如何控制

c 复制代码

pos.xyz += normal * _OutlineWidth;

值越大 → 描边越粗
值太大 → 会产生穿插

通常范围：

c 复制代码

0.01 ~ 0.1

进阶优化

问题一：缩放后描边会变粗

如果物体 Scale 变大，描边也会变粗。

改进方式：

使用对象空间法线，而不是世界空间：

c 复制代码

pos.xyz += v.normal * _OutlineWidth;

适合不考虑世界缩放时。

问题二：远处描边太细

可以基于摄像机距离做补偿：

c 复制代码

float dist = distance(mul(unity_ObjectToWorld, v.vertex).xyz, _WorldSpaceCameraPos);
pos.xyz += normal * _OutlineWidth * dist * 0.1;

实现远近一致的视觉粗细。

优缺点分析

优点

实现简单
性能较好
不需要后处理
不依赖屏幕空间

缺点

受模型法线影响
锐角处可能断裂
透明物体不适用
多 Pass 会增加 DrawCall

适用场景

角色选中描边
卡通渲染（Toon）
交互物体提示
低成本 Outline
