大语言模型重塑 E-CAD 自动化设计的技术革命的挑战与突破

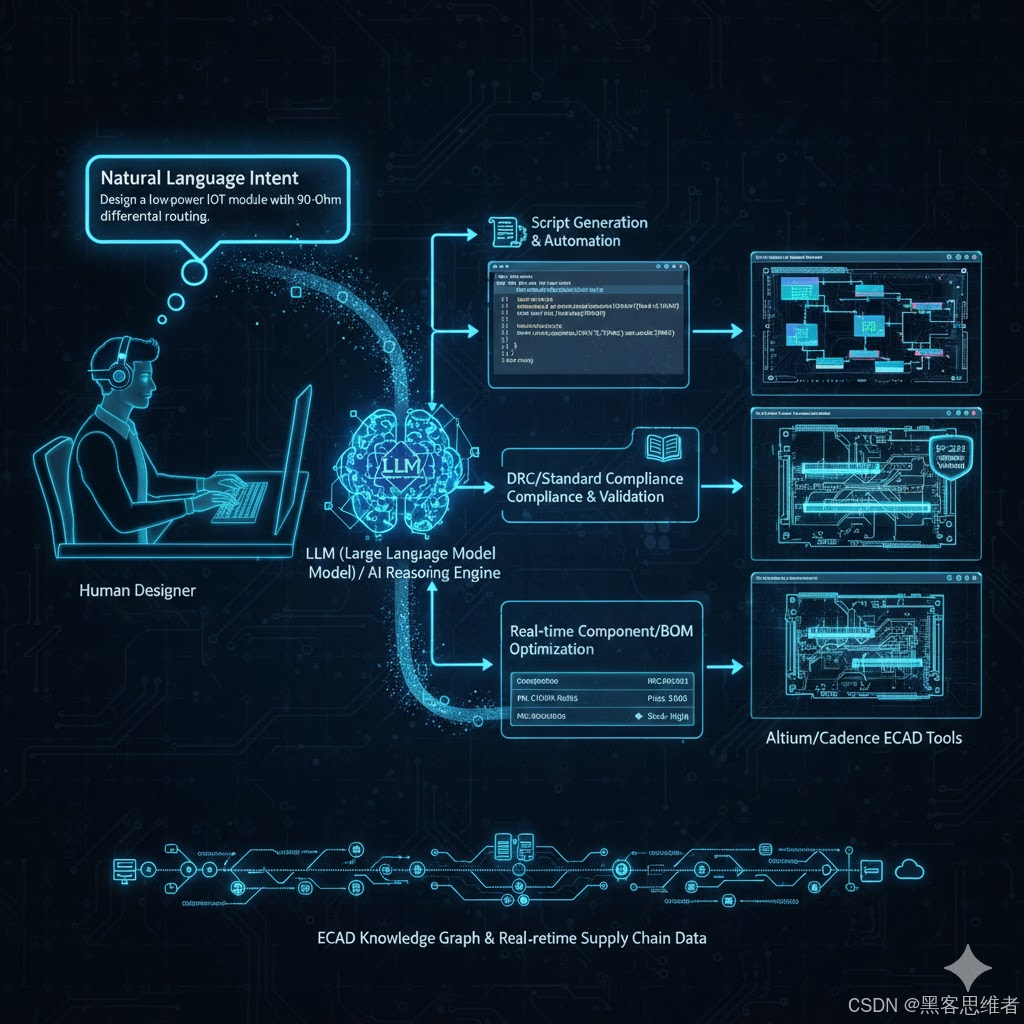

芯片设计的核心环节 E-CAD 正面临着功耗（P）、性能（P）、面积（A）的严苛优化需求与漫长迭代周期之间的矛盾。大语言模型（LLM）因其在自然语言和代码生成方面的强大能力，为 E-CAD 自动化带来了突破性解决方案。硬件描述语言（HDL）、EDA 脚本及设计文档等均以文本形式存在，使得 LLMs 天然具备介入 EDA 流程的能力，催生了 LLM4EDA 这一新兴研究方向。然而，从原理图到 PCB 布局，每一个环节都面临着独特的技术挑战。本文将从 AI 技术开发者的视角，系统性剖析 LLM 在 E-CAD 自动化设计中的核心难题与技术突破路径。

一、原理图生成环节：空间推理与语义理解的瓶颈

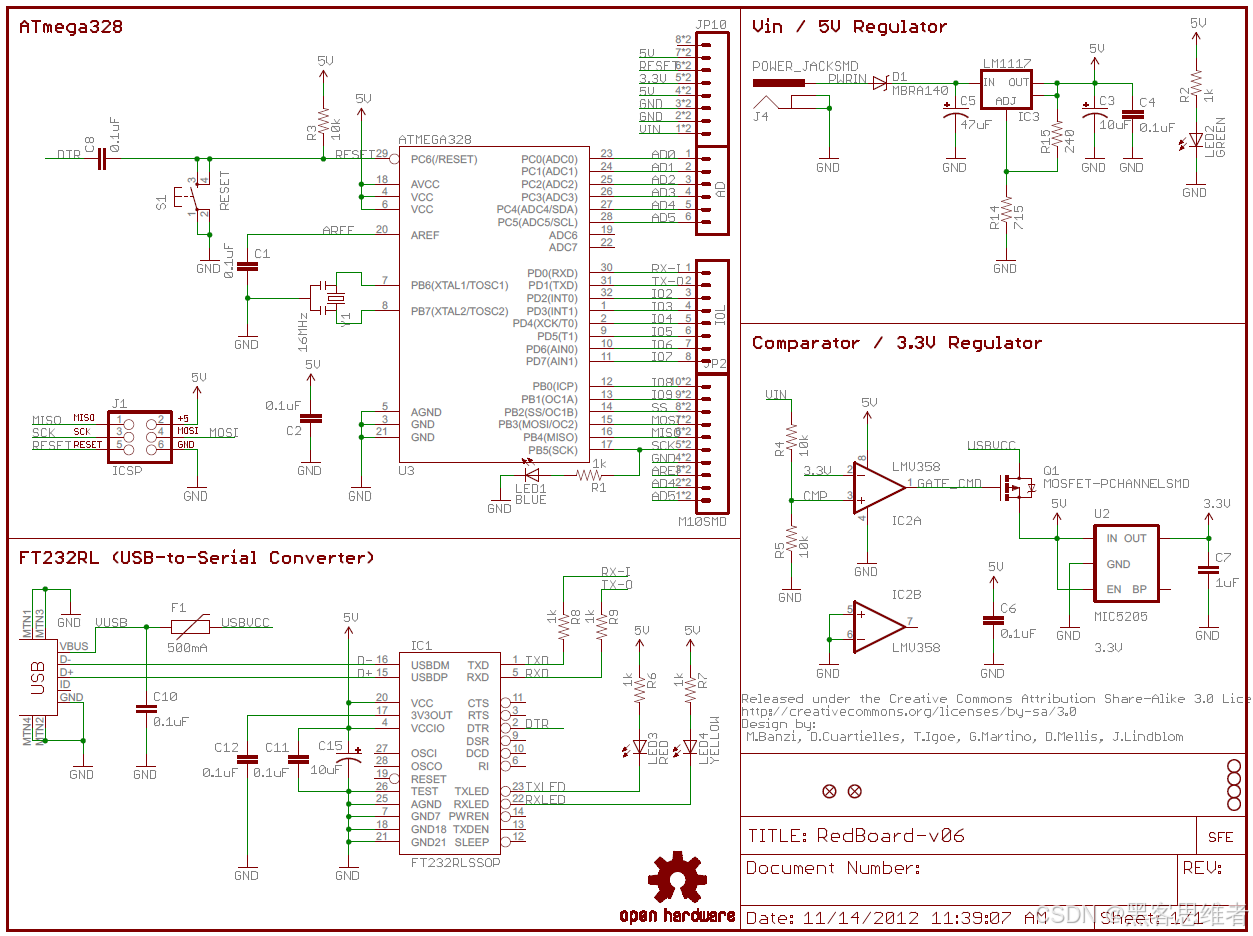

原理图是 E-CAD 的逻辑基础，LLM 在此环节面临两大根本性挑战：拓扑结构的非文本化理解和符号几何的精确转化。

1.1 核心难题：拓扑结构理解与空间几何推理弱点

问题本质： LLM 对电路逻辑关系和多层次抽象的理解不足，难以捕捉功能、拓扑、几何、时序、功耗等多个耦合维度的信息。
空间推理缺陷： 研究表明，LLM 的"空间/几何推理能力弱"是公认的技术挑战。具体表现为在处理大于四个器件 的复杂电路、对称放置 或精确时序走线时，生成的拓扑结构不合理，如 DDR3 走线出现严重等长误差 (>300mil)。
耦合复杂性： 电路设计涉及电气特性（如阻抗）与功能逻辑的强耦合，难以通过 LLM 简单文本描述实现。

1.2 技术瓶颈：符号识别与几何精确性转化

符号与逻辑合理性： 原理图需要高度的准确性和一致性。LLM 难以确保生成的符号准确性、逻辑的合理性以及对必要设计规则的遵循。
抽象意图到具体几何： LLM 在将语义指令（如"画一个圆"）转化为精确屏幕坐标时存在根本性障碍。GPT-4.1 在复杂多重拉伸序列的准确率仅为 18%，揭示了 LLM 在几何表示方面面临的难题。

1.3 突破路径：多模态融合与结构化编码

多模态融合（CAD-MLLM）： 通过整合文本、图像、点云等多种模态特征，并利用 LoRA 对 LLM 进行微调。如上海交通大学的 CAD-GPT 引入创新的 3D 建模空间定位机制，将 3D/2D 参数定义为 LLM 可理解的建模语言。
结构化文本编码： 将 CAD 模型编码为结构化文本序列，通过层级分隔符（如"曲线→环→面→草图"）将复杂的零件浓缩为数百个 LLM 可识别的符号，实现精确控制。
专用模型（OpenECAD）： 开发针对 ECAD 领域垂直优化的专用模型，如 OpenECAD 2.4B 在执行能力方面评分高达 95.36%，显著提升了 2D 草图和 3D 构造命令的生成精度。

二、 PCB 布局环节：NP 难题与制造约束的动态优化

PCB 布局直接影响最终 PPA，是 E-CAD 流程中最耗时且复杂的环节。LLM 难以直接处理原始物理设计，需要分层优化和领域知识注入。

2.1 挑战：空间约束优化的 NP 难题与可控性

多目标动态优化： PCB 布局是典型的 NP 完全问题，需同时优化面积、延迟、抗干扰性等多个相互制约的目标，传统 AI 模型的表现有限。
黑盒风险与可追溯性： AI 生成的方案可能存在隐性错误（如信号串扰），导致硬件失效。工程师需要对设计有完全的可控性和可追溯性，而黑盒 AI 模型难以满足这一要求。
效率瓶颈： 当元件数量超过 10410^4104 个时，布局效率急剧下降，超大规模集成电路设计（VLSI）的传统方法显现出局限性。

2.2 瓶颈：跨工具兼容性与制造规则的复杂性

异构数据转换： 不同 E-CAD 工具（如 Cadence 的 50+点工具）间数据格式、坐标系统、单位转换存在差异，导致特征提取和数据共享困难。统一的协议（如 MCP 协议）是集成挑战的关键。
硬件与制造规则复杂性： PCB 布局必须满足严格的 DFM（可制造性设计）规则、安规测试和板厂精度。LLM 规划的电源层分割线宽（0.2mm）和 BGA 过孔间距（0.2mm）等参数，可能因不满足制造工艺而被退回，造成返工。

2.3 解决方案：分层优化与混合推理

分层优化策略： 采用 Graph 分区和聚类算法将大规模设计划分为子模块。LLM 负责粗粒度规划 和模块级建议，传统算法进行细粒度优化，结合 LLM 的全局规划和传统算法的精度优势。
强化学习与 LLM 结合： 引入 LLM 作为强化学习的奖励模型或策略建议生成器，形成 "LLM 策略建议 + 强化学习优化" 的混合范式，以提升优化效率。
数据基础设施： 依赖大规模、高质量、领域专属数据集（如 ChipNeMo 的 241 亿 tokens），通过扩展分词器等方式提升 LLM 对 EDA 领域文本的处理效率。

三、规则校验环节：AI 不确定性与确定性需求的矛盾

规则校验是确保 E-CAD 设计质量的生命线。该环节的挑战在于，如何将 AI 技术的内在不确定性与 EDA 工具对确定性输出的严格要求相协调。

3.1 挑战：复杂逻辑推理与确定性需求

传统 DRC 局限性： 传统的基于规则的检查（如 Calibre Rule Deck）在面对数千条规则时，计算开销大、误报率高，且规则的编写和维护依赖人工经验。
AI 的不确定性矛盾： EDA 工具需要满足特定工艺约束的确定性规则，而 AI 技术内在的不确定性（同一输入可能产生不同结果）导致其在版图验证、DRC 校验等关键环节落地困难。
多模态规则理解： 规则校验不仅涉及几何（DRC），还涉及电气、时序、功率（热设计、EMC）。LLM 在处理这些复杂多模态规则时可能给出不合理的建议（如 EMC 整改中推荐的电容导致时钟边沿畸变）。

3.2 技术创新：智能规则引擎与混合推理

智能规则解析技术： 利用 LLM 作为"翻译官"，解析规范文本（如建筑规范、IEC 标准），将其拆解为 "获取参数→逻辑比较→输出整改建议" 的可执行代码逻辑。
混合推理引擎（Symbolic AI + NN）： 开发符号 AI 与神经网络相结合的混合推理引擎，结合符号 AI 的逻辑推理能力和神经网络的模式识别能力，提高复杂约束条件的处理精度和可解释性。
实时校验与人机协同： 通过优化模型架构和推理引擎，将 LLM 响应延迟压缩至 300 毫秒内，实现用户感知的"即时响应"，并建立人机协同的评审机制，确保高风险设计（如医疗、航空）的安全性和可靠性。

四、元器件选型环节：知识图谱的动态与实时性

元器件选型是贯穿 E-CAD 全流程的决策环节，核心挑战在于处理海量、动态、多维度的元器件数据。

4.1 挑战：知识图谱构建与动态信息更新

知识抽取与融合： 非结构化文本中（芯片手册）的实体、关系、属性的 AI 抽取精度低，且不同来源的知识存在重复、冲突，难以有效融合。
动态知识更新滞后： 知识图谱的更新仍依赖人工或批处理，无法实时反映价格、库存、EOL（生命周期结束）等实时变化的供应链信息。

4.2 突破路径：智能选型系统与多目标优化

智能元器件推荐系统： 利用 NLP 扫描十万份芯片手册，在数秒内找到 ADC 在特定温度下会跳变的隐藏条款，避免项目事故。
供应链风险分析平台： 整合全球供应商数据、贸易政策等多源信息，构建供应链风险评估模型。系统能够实时监控供应链状态，预测潜在风险，并提供替代方案建议。
多目标优化算法： 开发基于强化学习或 LLM 指导的多目标优化算法，综合考虑性能、成本、供货风险、制造良率（如 0402 替代 0603 提升 SMT 良品率）等多个因素，找到最优的元器件组合。

五、 AI 技术开发者面临的系统性挑战与未来趋势

5.1 系统性挑战

挑战类别	具体内容	解决方案方向
数据与工程	数据稀缺与标注成本高昂： E-CAD 数据具有专业性和保密性。遗留系统中的碎片化数据难以利用。	收集真实世界数据与合成数据相结合；构建 ChipNeMo 等大规模、结构化、高质量领域数据集。
模型与效率	架构选择与性能平衡：在性能（如 70B 参数）与资源（计算成本、显存）之间权衡。	采用 QLoRA 等量化压缩技术（如 AWQ 4-bit 量化）；使用 vLLM 等推理引擎提升吞吐量。
工具集成	异构工具链的交互断层： AI 输出（如优化方案）需手动重建为 CAD 实体，中断设计流程。	开发自主接口软件实现 LLM 与 EDA 工具的深度整合；推动数据格式和接口协议的标准化。
可解释性 (XAI)	黑箱决策与高风险需求：深度学习模型的决策过程难以用因果关系解释，不满足高风险领域（如医疗、航天）对可靠性的要求。	混合推理引擎；分层解释机制；可视化注意力机制。

5.2 未来发展趋势与展望

发展方向	技术核心	LLM 在 E-CAD 中的目标
多模态深度融合	整合语音、手势、手绘草图、3D 模型等多种模态。	实现更自然、直观的人机交互，通过多模态输入表达复杂设计意图。
实时交互与优化	增量推理技术、流式生成、智能缓存，将延迟压缩至毫秒级。	支持设计的逐步生成和实时预览，提升用户体验和设计效率。
可解释性与因果推理	XAI、因果推断、分层解释机制。	使 AI 决策过程透明可追溯，提高设计师对 AI 建议的信任度。
边缘计算部署	轻量化模型（如 OpenECAD 0.55B 内存 < 4GB），消费级 GPU 部署。	实时响应，保护设计数据安全，降低对云端资源的依赖。

结语：技术融合与产业变革的展望

LLM4EDA 技术正处于从概念验证向产业化转型的关键期。通过多模态融合、混合推理引擎、实时交互优化以及可解释性技术的突破，E-CAD 自动化设计将实现从 L1（自动化脚本） 到 L3（自主设计优化） 的全流程智能化飞跃。

对于开发者而言，需采取渐进式技术路线 、强化产学研合作 、建立生态系统，并着重培养跨学科人才。预计到 2027 年，LLM4EDA 的成熟将大幅降低设计门槛、缩短产品创新周期，并推动整个电子产业迈向更高水平的自主创新。
