Altium Designer原理图编辑基础

当你打开一个已有的原理图或是创建一个新的时候，原理图编辑器就会打开。在Altium Designer 环境下该编辑器可以使用工作区所有的功能。这包括多重工具栏，资源编辑，右键菜单，快捷键和工具提示。

在这一节，我们将要探索原理图编辑器上的工作基础。

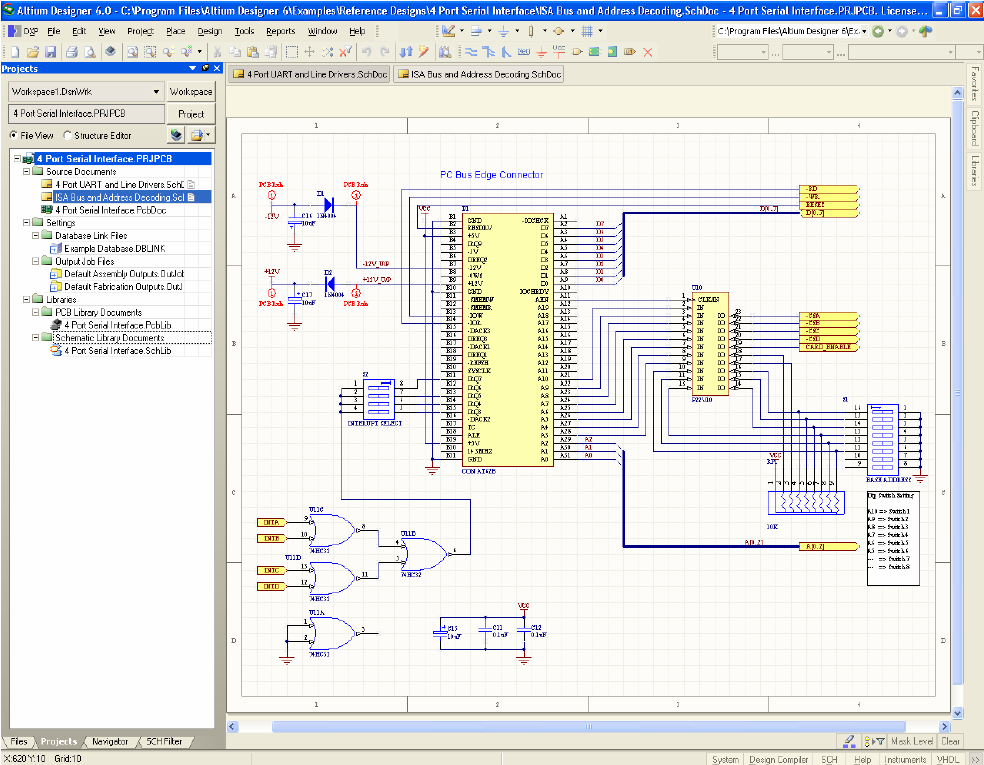

请打开以下项目：4 Port Serial Interface.PrjPcb，位于\Altium Designer\Examples\Reference Designs\4 Port Serial 文件界面（如上图20 所示），然双击项目面板上的文件名为ISA Bus 和Address Decoding.SchDoc，打开原理图。

1 视图命令

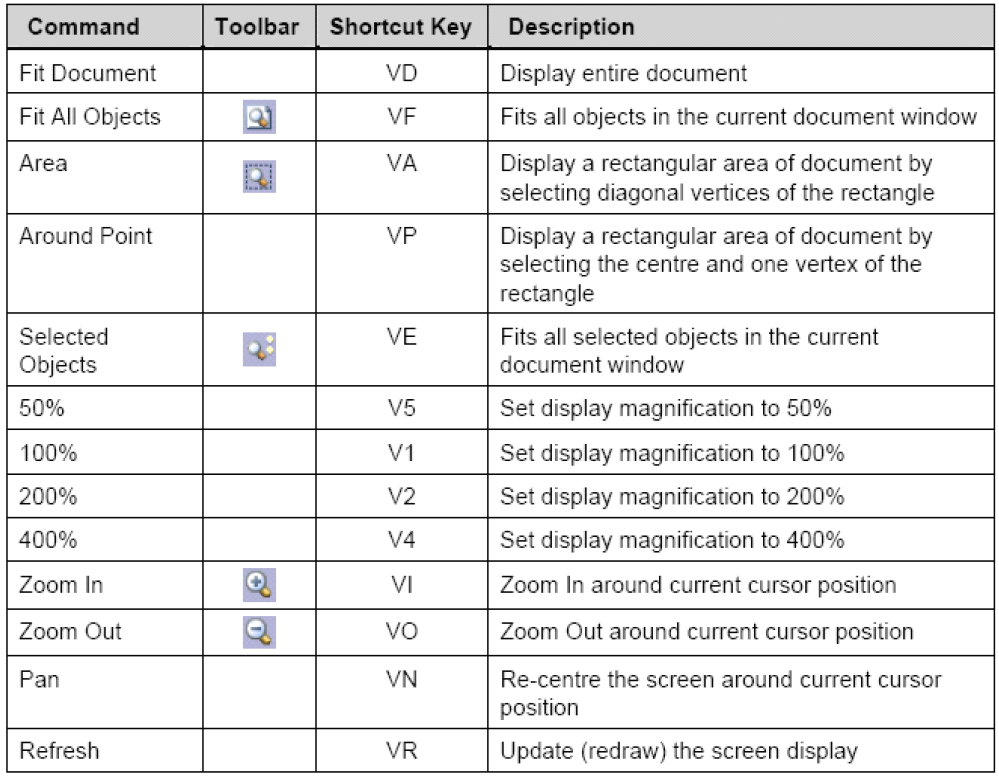

视图命令能从View 菜单被访问到，显示如下。

执行命令时，当接解到任何设计窗口的边沿时，自动平移会被激活（光标变成十字光标并附于其下）。当自动平移时，按信SHIFT 键会加快2 倍的平移速度。自动平移的速度是通过Graphical Editing标签的Auto Pan Options控制 (Tools >> Schematic Preferences)。

在这里，自动平移功能也可以被关闭。

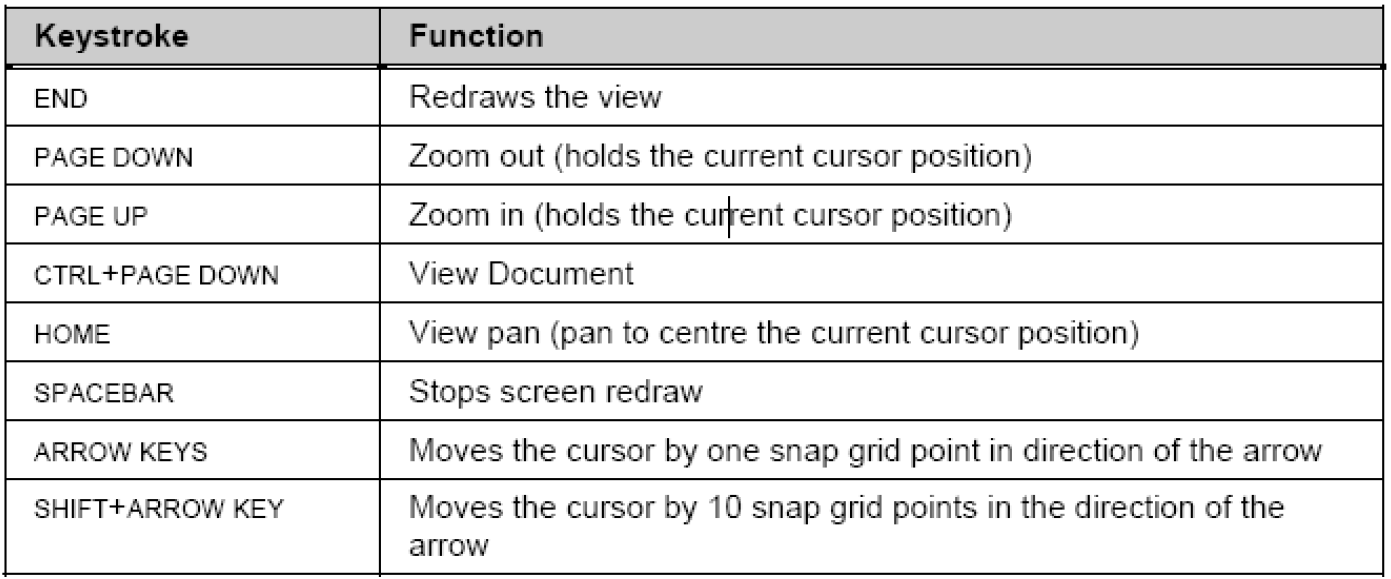

以下的快捷键对熟悉工作区的视图提供了一个非常有用的选择。当执行命令时，这些快捷键也可以同时被使用。

1.1 使用鼠标滚轮平移和缩放

在设计文档中，鼠标滚轮也可以被用作平移和缩放。

􀁺􀁺􀁺􀁺 平移

向上滚动鼠标滚轮则向上平移，向下滚动则向下平移。

按住SHIFT 键同时向下滚动鼠标滚轮会向右平移。

按住SHIFT 键同时向上滚动鼠标滚轮会向左平移。

􀁺􀁺􀁺􀁺 放大

按住CTRL 键同时向上滚动鼠标滚轮会放大。

􀁺􀁺􀁺􀁺 缩小

按住CTRL 键同时向下滚动鼠标滚轮会缩小。

1.2 使用鼠标右键平移

点鼠标右键保持不放，在设计文档里移动光标进行平移，鼠标变成手形表明你正在平移模式下，释放右键则停止。

2 选择

原理图编辑器提供了一个类似其它Windows 应用程序的选择功能，虽然不是完全一致的。

以下是该选择功能的一些要点：

􀁺 选择主要用于剪贴操作的对象提取，如：当剪切或拷贝命令执行时，这些对象将被移动或是拷贝到剪贴板中。

􀁺 一旦对象在剪贴板里，它们将可以粘贴在当前原理图的任意一个地方或另一个原理图里，又或是其它支持Windows 剪贴板的Windows 应用程序中。

􀁺 选择是不会累积的，当你选中另一对象时，前面被选的对象则会取消选择。

􀁺 按住SHIFT 键，可选择多个对象。

􀁺 按DELETE 键，所选对象全部删除。

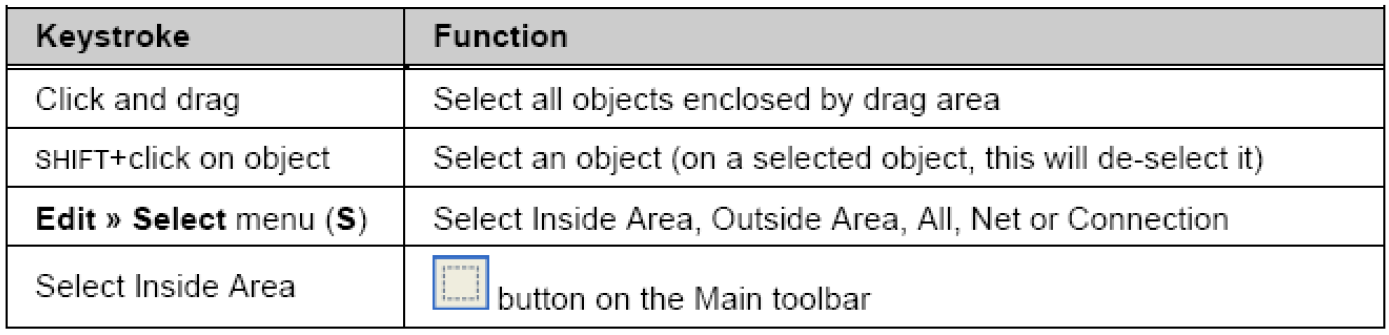

选择一个对象你可以使用：

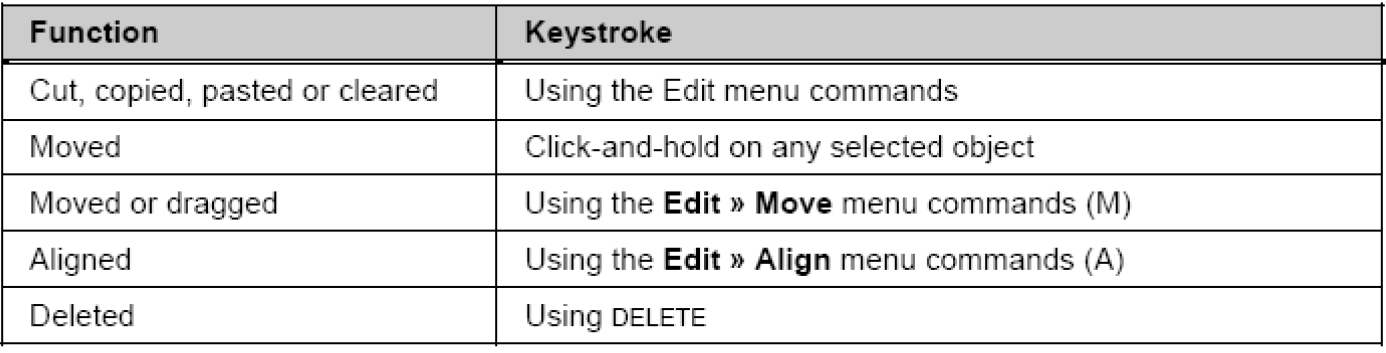

所选对象可以：

注意：取消所选对象，使用菜单命令 Edit >> DeSelect（'X'弹出菜单）或使用主工具栏上的DeSelect All 按钮。

2.1 选择建议

􀁺 开始进行选择前，先取消选择所有对象是一个好习惯。

􀁺 只有完全在选择区中的对象才会被选中。

􀁺 选择的颜色设置在Preferences 对话框里的Graphical Editing标签里（Tools >>Schematic Preferences）。

􀁺 可以使Move 菜单移动所选对象。

-不保持连通性（移动）

-保持连通性（拖曳）。

􀁺 S'键弹出选择菜单

􀁺 X'键弹出取消选择菜单

2.2 选择存储器

在原理图和PCB 编辑器里，可用的选择存储器容量为八次，对象的选择状态都可以存储或召回。使用表3 上所描述的任何方法，选择一个你想记住的对象，然后存储它们，以便快速的召回。

以下选择存储的选项是可以用的：

􀁺 存储到存储器(CTRL + 数字1 to 8)

􀁺 添加到存储器(SHIFT + 数字1 to 8)

􀁺 从存储器中召回(ALT + 数字1 to 8)

􀁺 从存储器中召回并添加(SHIFT + ALT+数字1 to 8)

􀁺 类似工作区过滤器一样申请存储器(SHIFT+ CTRL + 数字1 to 8).

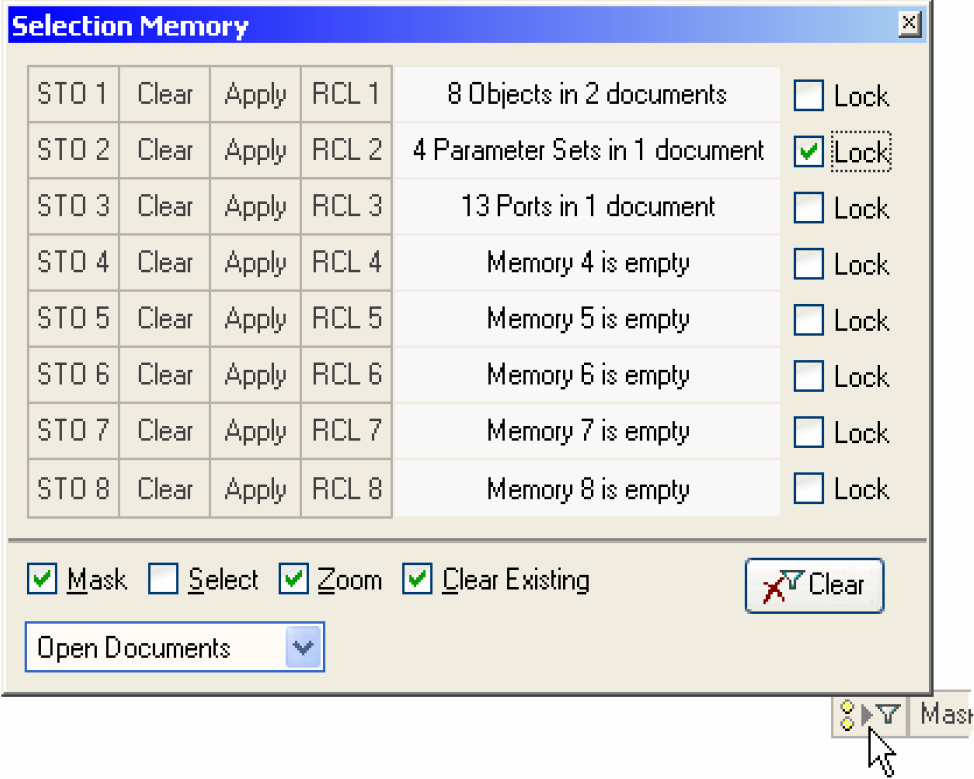

你也可以使用下拉菜单 Edit >> Selection访问选择存储器功能。当然，点击按钮可以打开选择存储器控制面板。按住CTRL+Q.再点击STO按钮保存或是点击RCL 召回选择。在控制面板上的过滤选项决所选对象的显示方式。

为了防止意外操作将当前选择存储覆盖，在参数选项中(Tools >> Schematic Preferences)选择Schematic部分在Graphical Editing页中使能 Confirm Selection Memory Clear 选项，选择容量体能够从检查 Lock检验栏的覆盖处里被锁定。

3 他鼠标动作

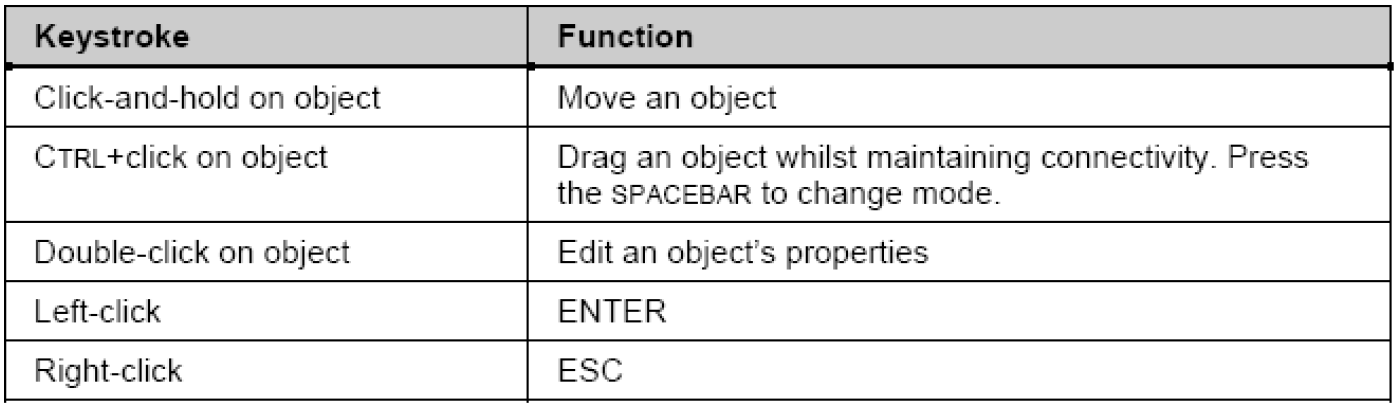

鼠标操作显示如下，它被广泛使用在原理图编辑器上和菜单命令之中。

当把鼠标放在对象上时，可以使用以下快捷方式：

􀁺 空格键------旋转

􀁺 X 键------垂直翻转

􀁺 Y 键------水平翻转

4 练习－原理图编辑器基础

缩放与平移

打开原理图：ISA Bus and Address Decoding.SchDoc，在\Altium Designer\ Examples\ Reference Designs\ 4 Port Serial Interface folder.中找到ISA Bus 和Address Decoding.SchDoc
尝试使用视图菜单的快捷键和工具栏来实现表1 各种显示命令。
使用鼠标平移和缩放
选择Place >> Text String (PT)功能，再用表 2的快捷键菜单，重复刚才的动作。按 ESC建或者单击右键退出。
现在试一下自动平移。选择 Place >> Text String移动光标到窗口的边缘，显示画面开始移动，当移动时按住SHIFT键。注意当Place >> Text String命令被激活时十字光标的显示。

本地标记

通过选择Edit >> Jump >> Set Location Marks >> 2 (JK2) 设置本地标记，然后进入原理图设定好本地标记的位置。
缩小原理图到另外一部分
选择Edit >> Jump >> Location Marks >> 2 (JM2)，屏幕将以本地标记 2为中心。

选择与鼠标动作

选中一个器件，例如P1，观察他被选中时的虚线框。
选中另一个器件，例如一个电容，它现在是一个被选中的对象。
点击原理图上没有器件的某一处，没有东西被选中。
选中一条导线，注意手柄的显示。
随着这条导线被选中，尝试移动端点和移动一部分（两端点之间的一段）。在你要想新端点的导线增加一个端点，使用单击并保持不放，然后按下INSERT 键，再把它移到一个新的位置上。选中一个新的端点，然后按下DELETE，删除。
确认原理图上的所有对象都不被选中，使用 Edit >> DeSelect >> All (X, A)或者工具栏上的。
使用单击和拖曳选择功能，选中电路的一个部分。使用菜单命令 Using the Edit >>Copy，将内容拷贝到剪贴板。
打开一个新的原理图，粘贴剪贴板上的内容。取消选择粘贴的对象。
将该新原理图关闭（不用保存）。
使用菜单命令 Edit >> Move尝试移动原始原理图上的所有对象，然后取消选择。
当按下CTRL 键时，选中U10 器件。现在你可以向四边拖曳，它仍然保持导线连通。
单击C12 并保持不放，然后开始移动它。当移动它时按下ALT 键，注意，现在的移支只能是水平或是垂直方向，只要靠近鼠标靠近的对象就会被选中------尝试移动对象到想要的方位查看效果。
双击其中一个电容。器件属性对话框会显示，你可以编辑器件的任何属性。
不保存任何改变，关闭原理图。
