脉冲清洗机主要用于管道、换热器、冷凝器等设备的堵塞与结垢清洗，其核心原理是通过MCU（微控制单元）精准控制高压泵、电磁阀等执行机构，产生周期性、高压脉冲水流，利用水流的冲击与空化效应剥离污垢。本方案采用高性能8位/32位MCU为控制核心，集成脉冲频率调节、压力闭环控制、人机交互、故障保护等功能，实现清洗过程的自动化、智能化与高可靠性，适用于家用自来水管道、工业管道及商用换热器等多场景清洗需求。
脉冲清洗机的工作原理与核心功能
首先，要明确MCU需要控制什么：
核心功能：驱动一个电机（通常是直流无刷电机或水泵电机），使其以"脉冲"模式工作，即间歇性地高速运转和停止。
工作模式：
连续模式：电机持续运转，提供稳定的水流。
脉冲模式：电机按照预设的"工作时间（ON-Time）"和"停止时间（OFF-Time）"循环工作，形成冲击力强的水锤效应，用于清除顽固污垢。
用户交互：通过按键或旋钮设置模式、脉冲频率、脉冲强度等。
状态显示：通过LED指示灯或LCD屏幕显示当前工作状态、设置参数、故障信息等。
保护功能：过流保护、过压/欠压保护、过热保护等。
方案优势
优势：
智能化：MCU方案可以轻松实现复杂的脉冲模式、多档位调节和智能保护。
灵活性：通过修改软件即可调整脉冲参数、增加新功能，无需改动硬件。
可靠性：完善的软硬件保护机制，提升产品寿命和安全性。
用户体验：支持丰富的交互和状态显示
MCU选型
推荐使用8位或32位ARM Cortex-M0/M0+内核的MCU，它们性能足够，性价比高，开发资源丰富。
关键外设需求：
PWM输出：至少1路高级定时器，用于产生精确的电机驱动信号。
ADC：用于检测电池电压、电机电流。
GPIO：足够的IO口用于按键、LED、电机驱动使能等。
定时器：用于产生脉冲时序和延时。

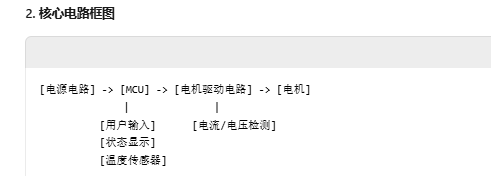

核心电路框图
注意事项：
EMC/EMI：电机是强干扰源，PCB布局布线时，功率部分和信号部分要隔离，做好滤波和接地。
散热设计：电机驱动MOSFET的散热至关重要，需要根据电流大小设计足够的散热面积。
软件可靠性：加入看门狗防止程序跑飞，关键代码段要做好保护。
防水设计：清洗机的工作环境潮湿，整机结构需要良好的防水性能。
总结
一个成功的脉冲清洗机MCU方案，是硬件（MCU+驱动+检测）和软件（状态机+PWM控制+保护逻辑）的紧密结合。
