halcon图像增强之自动灰度拉伸

前言

在图像去噪以后,图像经常变得模糊,图像对比度减小,为了增强图像对比度,我们可以使用图像灰度拉伸的方法。

1、灰度拉伸原理

假设原图最小灰度 Min=50,最大灰度 Max=150,那么halcon种灰度拉伸算子 scale_image_max 自动完成的映射,其效果等同于手动使用以下公式:

灰度输出 = (灰度输入 - 50) * (255 / (150-50))

这样,原图中灰度输入为50时,输出像素会变黑(0);灰度输入150是输出像素会变白(255),中间灰度被均匀拉伸,从而显著拉开对比度。

2、halcon算子应用

csharp 复制代码
dev_open_file_dialog ('read_image', 'default', 'default', Selection)
read_image (Image, Selection)
scale_image_max (Image, ImageScaleMax)

灰度拉伸scale_image_max算子总共有2个参数,如下:

第1个参数是输入图像

第2参数是灰度拉伸后的输出图像

3、图像处理后效果

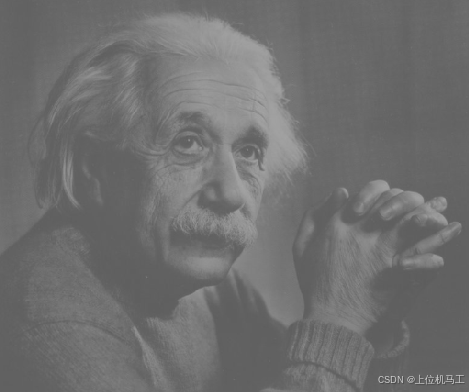

1)处理前

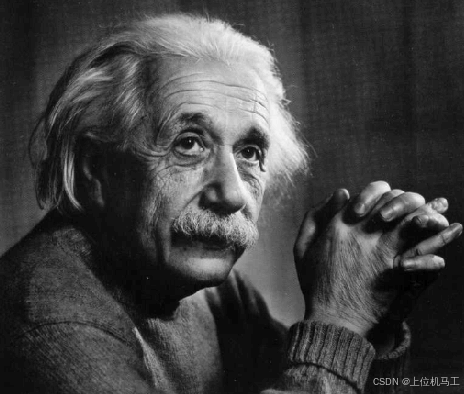

2)处理后

可以看出经过灰度拉伸后的图像变得对比度非常清晰
