学习threejs，使用自定义GLSL 着色器，实现抽象艺术特效

👨‍⚕️ 主页： gis分享者

👨‍⚕️ 感谢各位大佬点赞👍 收藏⭐ 留言📝 加关注✅!

👨‍⚕️ 收录于专栏：threejs gis工程师

文章目录

一、🍀前言
- [1.1 ☘️GLSL着色器](#1.1 ☘️GLSL着色器)
- - [1.1.1 ☘️着色器类型](#1.1.1 ☘️着色器类型)
  - [1.1.2 ☘️工作原理](#1.1.2 ☘️工作原理)
  - [1.1.3 ☘️核心特点](#1.1.3 ☘️核心特点)
  - [1.1.4 ☘️应用场景](#1.1.4 ☘️应用场景)
  - [1.1.5 ☘️实战示例](#1.1.5 ☘️实战示例)
[二、🍀使用自定义GLSL 着色器，实现抽象艺术特效](#二、🍀使用自定义GLSL 着色器，实现抽象艺术特效)
- [1. ☘️实现思路](#1. ☘️实现思路)
- [2. ☘️代码样例](#2. ☘️代码样例)

一、🍀前言

本文详细介绍如何基于threejs在三维场景中使用自定义GLSL 着色器，实现抽象艺术特效。亲测可用。希望能帮助到您。一起学习，加油！加油！

1.1 ☘️GLSL着色器

GLSL（OpenGL Shading Language）是OpenGL的核心编程语言，用于编写图形渲染管线中可定制的计算逻辑。其核心设计目标是通过GPU并行计算实现高效的图形处理，支持从基础几何变换到复杂物理模拟的多样化需求。

1.1.1 ☘️着色器类型

顶点着色器（Vertex Shader）

功能：处理每个顶点的坐标变换（如模型视图投影矩阵变换）、法线计算及顶点颜色传递。
输出：裁剪空间坐标gl_Position，供后续光栅化阶段使用。

片段着色器（Fragment Shader）

功能：计算每个像素的最终颜色，支持纹理采样、光照模型（如Phong、PBR）及后处理效果（如模糊、景深）。
输出：像素颜色gl_FragColor或gl_FragColor（RGBA格式）。

计算着色器（Compute Shader，高级）

功能：执行通用并行计算任务（如物理模拟、图像处理），不直接绑定渲染管线。
特点：通过工作组（Work Group）实现高效数据并行处理。

1.1.2 ☘️工作原理

渲染管线流程

顶点处理：CPU提交顶点数据（位置、颜色、纹理坐标），GPU并行执行顶点着色器处理每个顶点。
光栅化：将顶点数据转换为像素片段，生成片段着色器输入。
片段处理：GPU并行执行片段着色器计算每个像素颜色。
输出合并：将片段颜色与帧缓冲区混合，生成最终图像。

数据流动

顶点属性：通过glVertexAttribPointer传递位置、颜色等数据，索引由layout(location=N)指定。
Uniform变量：CPU通过glGetUniformLocation传递常量数据（如变换矩阵、时间），在渲染循环中更新。
内置变量： gl_Position（顶点着色器输出）：裁剪空间坐标。 gl_FragCoord（片段着色器输入）：当前像素的窗口坐标。
gl_FrontFacing（片段着色器输入）：判断像素是否属于正面三角形。

1.1.3 ☘️核心特点

语法特性

C语言变体：支持条件语句、循环、函数等结构，天然适配图形算法。
向量/矩阵运算：内置vec2/vec3/vec4及mat2/mat3/mat4类型，支持点乘、叉乘等操作。
精度限定符：如precision mediump float，控制计算精度与性能平衡。

硬件加速

并行计算：GPU数千个核心并行执行着色器代码，适合处理大规模数据（如粒子系统、体素渲染）。
内存模型：支持常量内存（Uniform）、纹理内存（Sampler）及共享内存（计算着色器），优化数据访问效率。

灵活性

可编程管线：完全替代固定渲染管线，支持自定义光照、阴影、后处理效果。
跨平台兼容性：OpenGL ES（移动端）与WebGL（Web）均支持GLSL，代码可移植性强。

1.1.4 ☘️应用场景

游戏开发

实时渲染：实现PBR材质、动态阴影、屏幕空间反射。
特效系统：粒子火焰、流体模拟、布料物理。
性能优化：通过计算着色器加速AI计算、碰撞检测。

数据可视化

科学计算：将多维数据映射为颜色/高度图（如气象数据、流场可视化）。
信息图表：动态生成3D柱状图、热力图，增强数据表现力。

艺术创作

程序化生成：使用噪声函数（如Perlin、Simplex）生成地形、纹理。
交互式装置：结合传感器数据实时修改着色器参数，创造动态艺术作品。

教育与研究

算法实验：实时调试光线追踪、路径追踪算法。
教学工具：可视化线性代数运算（如矩阵变换、向量投影）。

1.1.5 ☘️实战示例

顶点着色器（传递法线与世界坐标）：

javascript 复制代码

#version 330 core
layout(location=0) in vec3 aPos;
layout(location=1) in vec3 aNormal;
out vec3 FragPos;
out vec3 Normal;
uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;
void main() {
    FragPos = vec3(model * vec4(aPos, 1.0));
    Normal = mat3(transpose(inverse(model))) * aNormal; // 模型空间到世界空间的法线变换
    gl_Position = projection * view * vec4(FragPos, 1.0);
}

片段着色器（实现Blinn-Phong光照）：

javascript 复制代码

#version 330 core
in vec3 FragPos;
in vec3 Normal;
out vec4 FragColor;
uniform vec3 lightPos;
uniform vec3 viewPos;
uniform vec3 lightColor;
uniform vec3 objectColor;
void main() {
    // 环境光
    vec3 ambient = 0.1 * lightColor;
    // 漫反射
    vec3 norm = normalize(Normal);
    vec3 lightDir = normalize(lightPos - FragPos);
    float diff = max(dot(norm, lightDir), 0.0);
    vec3 diffuse = diff * lightColor;
    // 镜面反射
    vec3 viewDir = normalize(viewPos - FragPos);
    vec3 reflectDir = reflect(-lightDir, norm);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), 32);
    vec3 specular = 0.5 * spec * lightColor;
    // 最终颜色
    vec3 result = (ambient + diffuse + specular) * objectColor;
    FragColor = vec4(result, 1.0);
}

官方文档

二、🍀使用自定义GLSL 着色器，实现抽象艺术特效

1. ☘️实现思路

使用自定义GLSL 着色器定义THREE.ShaderMaterial材质material，定义THREE.PlaneGeometry作为颜色渲染平面，实现抽象艺术特效。具体代码参考代码样例。可以直接运行。

2. ☘️代码样例

html 复制代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>glsl颜色_抽象艺术作品</title>
    <style>
        body {
            margin: 0;
            overflow: hidden;
            background: #020010;
        }
        canvas {
            display: block;
            width: 100vw;
            height: 100vh;
        }
    </style>

</head>
<body>

</body>
<script type="importmap">
    {
        "imports": {
            "three": "https://cdn.jsdelivr.net/npm/three@0.160.0/build/three.module.js"
        }
    }
    </script>

<script type="module">
  import * as THREE from 'three';

  const scene = new THREE.Scene();
  scene.background = new THREE.Color(0x000000);
  const camera = new THREE.OrthographicCamera(-1, 1, 1, -1, 0, 1);
  const renderer = new THREE.WebGLRenderer({ antialias: true });
  renderer.setSize(window.innerWidth, window.innerHeight);
  document.body.appendChild(renderer.domElement);

  const material = new THREE.ShaderMaterial({
    uniforms: {
      time: { value: 0 },
      resolution: { value: new THREE.Vector2(window.innerWidth, window.innerHeight) },
      mouse: { value: new THREE.Vector2(0.5, 0.5) }
    },
    vertexShader: `
                varying vec2 vUv;
                void main() {
                    vUv = uv;
                    gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
                }
            `,
    fragmentShader: `
                uniform float time;
                uniform vec2 resolution;
                uniform vec2 mouse;
                varying vec2 vUv;

                mat2 rot(float a) {
                    float s = sin(a);
                    float c = cos(a);
                    return mat2(c, -s, s, c);
                }

                void main() {
                    vec2 FC = gl_FragCoord.xy;
                    vec2 r = resolution;
                    float t = time;
                    vec4 o = vec4(0.0);

                    vec2 uv = (FC * 2.0 - r.xy) / r.y;
                    vec3 rayDir = normalize(vec3(uv, 1.0));

                    for(float i = 0.0; i < 20.0; i++) {
                        float z = i * 0.5 + 0.1;

                        vec3 p = z * rayDir;
                        vec2 mouseOffset = (mouse - 0.5) * 1.0;

                        p.xz *= rot(t * 0.2 + mouseOffset.x);
                        p.yz *= rot(t * 0.15 + mouseOffset.y);
                        vec3 a = p;

                        float d;
                        for(d = 1.0; d < 4.0; d += 1.0) {
                            a -= sin(a * d + t + i*0.1).yzx / (d * 0.8);
                        }

                        vec3 q = abs(a);
                        float mx = max(max(q.x, q.y), q.z);
                        float s = a.z + a.y - t;

                        d = abs(2.0 - mx) + abs(cos(s)) / 7.0;

                        float z_col = z + d;

                        vec4 colorPhase = vec4(0.0, 2.0 + mouse.y * 2.0, 4.0 - mouse.y * 2.0, 0.0);

                        o += (cos(s - z_col + colorPhase) + 1.0) / (d*0.5 + 0.01);
                    }

                    o = o / 20.0;
                    o = o / (1.0 + o);

                    o = smoothstep(0.15, 0.85, o);

                    gl_FragColor = o;
                    gl_FragColor.a = 1.0;
                }
            `
  });

  const geometry = new THREE.PlaneGeometry(2, 2);
  const mesh = new THREE.Mesh(geometry, material);
  scene.add(mesh);

  window.addEventListener('resize', () => {
    const width = window.innerWidth;
    const height = window.innerHeight;
    renderer.setSize(width, height);
    material.uniforms.resolution.value.set(width, height);
  });
  window.addEventListener('mousemove', (event) => {
    material.uniforms.mouse.value.x = event.clientX / window.innerWidth;
    material.uniforms.mouse.value.y = 1.0 - (event.clientY / window.innerHeight);
  });

  function animate() {
    requestAnimationFrame(animate);
    material.uniforms.time.value += 0.02;
    renderer.render(scene, camera);
  }

  window.onload = function () {
    animate();
  }
</script>
</html>

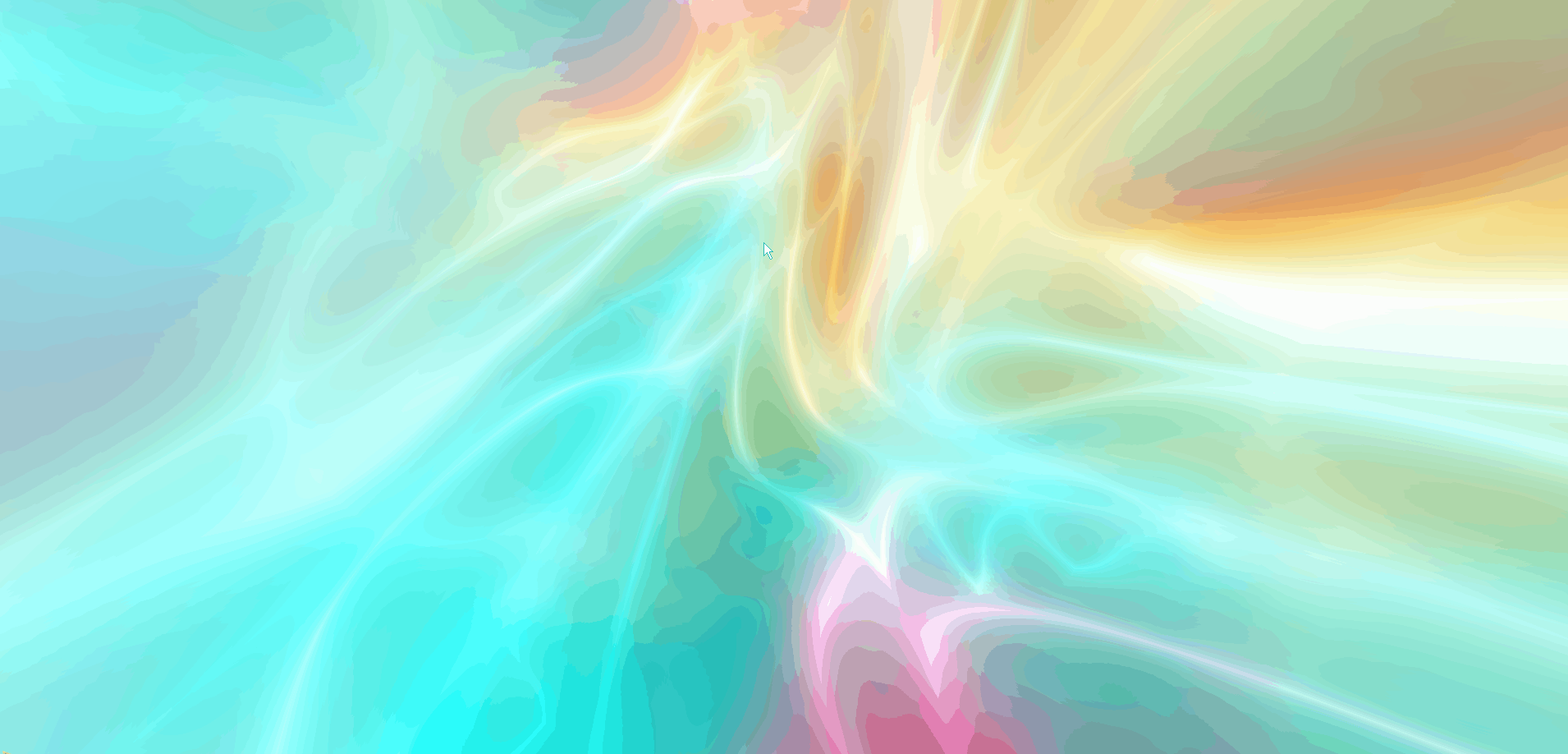

效果如下

参考：源码
