一、产品定位与核心价值

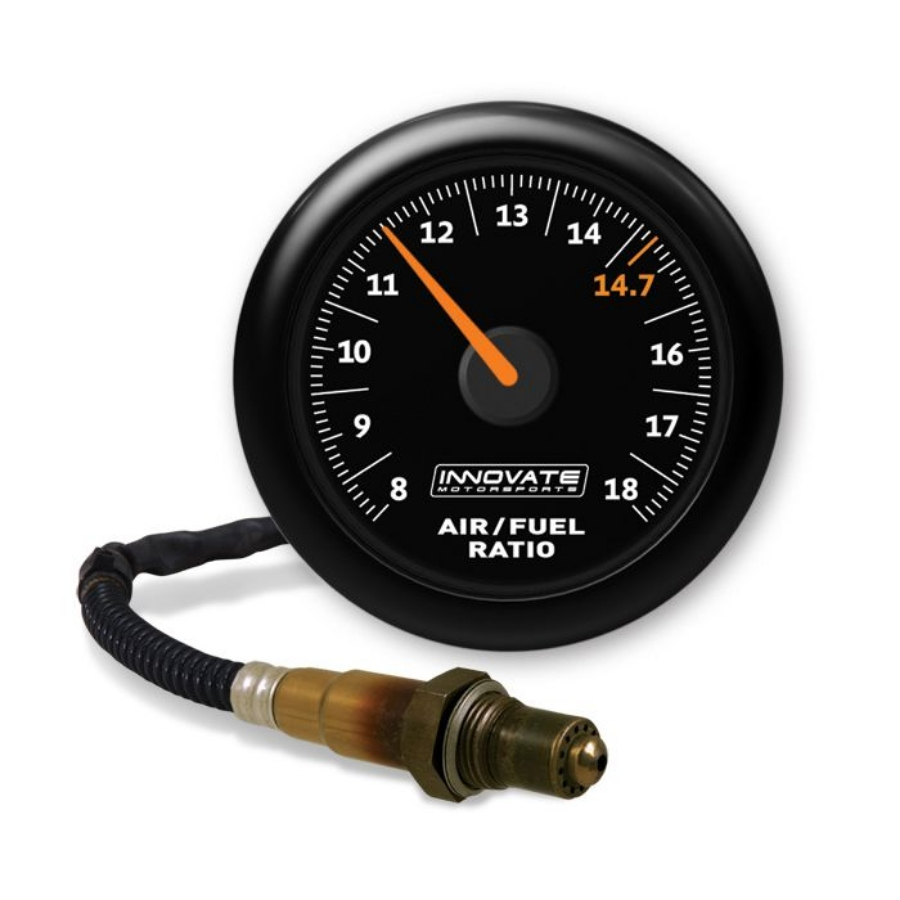

MTX-AL 是 Innovate Motorsports 推出的52mm (2 1/16") 模拟式宽带空燃比计 ，完美融合了传统指针仪表的直观性 与现代数字测量技术的精准性，为性能车爱好者提供了经济实用的引擎燃烧监控方案：
- 经典指针显示 ：黑色表盘 + 高对比度橙色指针，270° 超大旋转范围 ，提供直观的空燃比变化趋势，一瞥即可掌握引擎状态
- 100% 数字测量 ：内置专利 DirectDigital™宽带技术，测量精度达 **±0.2 AFR**，响应时间 < 100ms，远超传统模拟空燃比计
- 一体化设计 ：控制器与显示单元集成，无需额外控制盒，即插即用，简化安装流程
- MTS 系统兼容 ：支持与其他 Innovate 设备 (如 MTX 仪表、TC-4 温度放大器) 连接，构建完整监控网络
二、技术原理与核心组件
1. 数字测量 + 模拟显示的混合架构
- 核心处理 ：采用博世 LSU 4.9 宽频氧传感器 (行业公认最精准)，测量范围7.4:1~22.4:1 AFR(0.5~1.5 Lambda)
- 信号处理 ：传感器信号经100% 数字化处理，消除模拟电路干扰，确保测量精度和稳定性
- 指针驱动 ：高性能微处理器 + 高扭矩 270° 步进电机 ，即使在剧烈震动环境下也能保持稳定、无抖动的指针显示
2. 智能校准与补偿系统
- "Free Air" 校准 ：可在环境空气中校准 传感器，补偿不同海拔 / 气候条件下的测量偏差，确保长期测量精度
- 自适应温度补偿 ：自动调节传感器加热控制，即使在极端工况下也能保持稳定响应
三、主要规格参数
| 参数 | 技术指标 | 应用价值 |
|---|---|---|
| 测量范围 | AFR:7.4:1~22.4:1Lambda:0.5~1.5 | 覆盖几乎所有内燃机工况 |
| 测量精度 | ±0.2 AFR (行业领先) | 精准诊断燃烧状态 |
| 响应时间 | <100ms (比传统窄带快 3 倍) | 及时捕捉燃烧异常 |
| 显示特性 | 270° 步进电机驱动指针黑色表盘 + 橙色高对比度指针亮度可调 LED 背光 | 全天候清晰可见，夜间不刺眼 |
| 输出配置 | 2 路可编程 0-5V 模拟输出MTS 串行接口 | 连接 ECU / 数据记录设备 |
| 传感器兼容性 | 标配博世 LSU 4.9 宽频氧传感器 | 适应多种燃料类型 (汽油 / E85 / 柴油) |
| 工作电压 | 12V DC (9-16V 兼容)，功耗 < 6W | 直接接入车辆电气系统 |
| 防护等级 | IP54 (防尘防溅水) | 适应发动机舱恶劣环境 |
| 尺寸 / 重量 | 52mm 标准表盘0.8kg (含配件) | 标准仪表位安装 |
| 参考价格 | 约 $247.99 (完整套件) | 高性能监控的经济之选 |
四、典型应用场景
1. 性能车日常监控
- 引擎健康状态 ：通过指针摆动幅度和位置，直观判断燃烧是否稳定，无需分心读取数字
- 燃油系统故障预警：指针异常波动或偏移提示喷油器堵塞、空气泄漏等问题
- 驾驶习惯优化 ：实时反馈油门操作对空燃比的影响，培养更经济、更保护引擎的驾驶风格
2. 赛道 / 竞技应用
- 激烈驾驶时的快速状态判断 ：指针式显示比数字显示更易快速读取，特别适合赛道上需要瞬间判断的场景
- 引擎负荷监控 ：指针的位置和移动速度直观反映不同工况下的空燃比变化趋势，帮助车手把握换挡时机
3. ECU 调校辅助
- 基本燃烧状态验证 ：为调校师提供直观的空燃比参考，配合数字设备进行精细调整
- 双系统监控 ：与数字空燃比计配合使用，同时获取精确数值和变化趋势，提供更全面的引擎状态信息
五、安装与使用指南
1. 传感器安装要点
- 排气系统位置 ：安装在排气歧管下游 18-24 英寸 处，垂直于排气流向，确保传感器尖端完全暴露在排气主流中
- 线缆保护 ：使用隔热套管保护传感器线缆，远离热源 (<600°C)
- 避免干扰 ：线缆远离高压点火线和其他干扰源，使用屏蔽线缆提高抗干扰能力
2. 仪表安装与接线
- 面板选择 ：提供黑色固定面板 + 可替换黑色 / 银色边框，适应不同车内装饰风格
- 电气连接 ：
- 电源：连接车辆 12V 电源 (建议通过点火开关控制)
- 接地：确保良好接地(接地点应靠近电池)
- 传感器：连接 8 英尺专用线缆，确保无拉伸、无缠绕
- MTS 系统：(可选) 连接 MTS 串行线缆，与其他设备形成监控网络
3. 校准与使用
-
首次使用校准：
- 启动车辆，让引擎达到正常工作温度
- 在无负载怠速状态下进行 "Free Air" 校准 (详见说明书)
- 校准完成后，仪表将自动补偿环境因素，确保精准测量
-
日常使用判读：
| 指针位置 | 空燃比状态 | 引擎工况判断 |
|---|---|---|
| 中央区域 (约 14.7:1) | 理论空燃比 (理想燃烧) | 巡航或轻负载，燃烧效率最佳 |
| 偏左区域 (<14.7:1) | 混合气过浓 | 加速或高负载，需注意油耗 |
| 偏右区域 (>14.7:1) | 混合气过稀 (危险) | 可能存在空气泄漏或燃油供应不足 |
| 快速摆动 | 空燃比不稳定 | 节气门波动大或燃油系统异常 |
六、MTX-AL vs MTX-L：模拟与数字的完美互补
| 特性 | MTX-AL (模拟) | MTX-L (数字) | 选择建议 |
|---|---|---|---|
| 显示方式 | 指针式(直观趋势) | 数字显示(精确数值) | 赛车 / 激烈驾驶: MTX-AL 更优精密调校 / 数据记录: MTX-L 更适合 |
| 价格 | 略低 (约248 vs 280) | 略高 | 预算有限但需宽带精度: MTX-AL |
| 数据记录 | 基础模拟输出 | 双路可编程模拟输出 + 数字通信 | 需要与 ECU / 数据记录系统深度集成: MTX-L |
| 振动适应性 | 优秀 (指针惯性稳定) | 良好 (数字滤波) | 极端振动环境 (如越野): MTX-AL |
| 适用场景 | 直观监控、快速判断 | 精确调校、数据记录 | 两者结合使用可获得最全面的引擎监控体验 |
七、总结与选购建议
MTX-AL 是一款融合经典指针显示与现代数字测量技术的高性能空燃比监控仪表 ，特别适合追求直观性、经济性和可靠性的性能车爱好者和赛道玩家。
选购建议:
-
完整套件最划算 ：购买包含MTX-AL 仪表 + 博世 LSU 4.9 传感器 + 8 英尺线缆 + 安装配件的完整套件 (约 $247.99)，确保兼容性和安装便捷性
-
安装位置至关重要：
- 传感器必须安装在排气系统的正确位置，这是确保测量准确性的关键
- 线缆布置应避免热源和干扰源，使用原厂或高质量配件提高可靠性
-
显示偏好选择：
- 如果您更关注燃烧趋势和瞬间判断(如赛道驾驶)，MTX-AL 的指针显示提供了无可替代的优势
- 如果您需要精确数值和数据记录功能，可考虑 MTX-L 数字版本，或两者搭配使用
总结: MTX-AL 以其直观的指针显示 + 精准的数字测量，为性能车爱好者提供了一个经济实用的引擎 "呼吸监测" 解决方案。无论是日常驾驶、赛道竞技还是 ECU 调校，它都能成为您了解和保护引擎的得力助手，让每次驾驶都更加安心、更富乐趣。
