#作者：程宏斌
前言
Calico是一个统一的平台，用于提供网络、网络安全和可观察性，适用于云端、本地或边缘的任何Kubernetes发行版。无论您是刚开始使用Kubernetes，还是进行大规模运营，Calico的开源版本、企业版本和云版本都能提供您所需的网络、安全和可观察性。
Calico的主要优势
单一平台可满足Kubernetes环境的所有网络、网络安全和可观察性需求
为任何Kubernetes发行版提供一致的网络和网络安全控制，确保工作负载的可移植性
无需额外软件即可将网络和网络安全扩展到多集群应用程序、虚拟机和裸机服务器

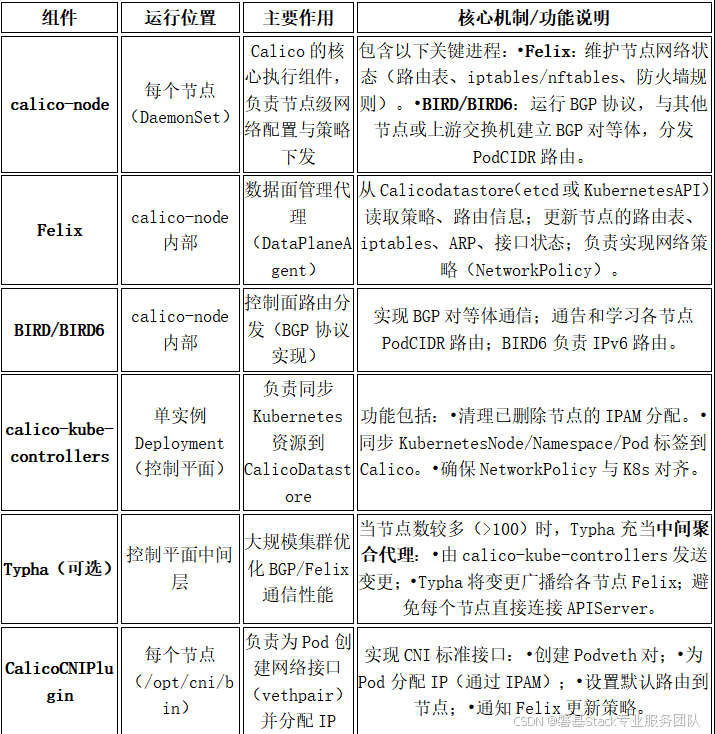

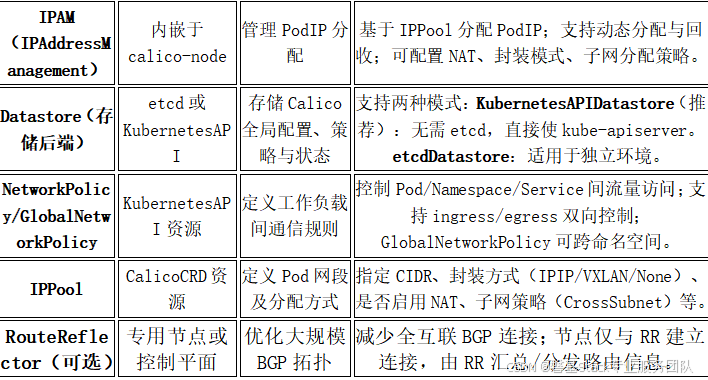

核心组件及其作用

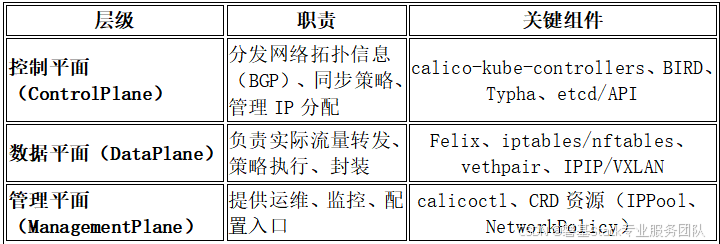

Calico架构总结
calico网络模式
Calico是Kubernetes生态中主流的CNI网络插件之一，支持多种网络模式，核心围绕控制平面（路由分发）与数据平面（流量封装）的灵活组合。不同模式可根据部署环境、底层网络能力和性能需求自由选择。
控制平面与数据平面
| 平面类型 | 作用 | 可选技术 |
|---|---|---|
| 控制平面 | 负责分发和同步Pod路由信息 | BGP、KubernetesAPI（集中式） |
| 数据平面 | 负责实际的Pod间流量传输 | 纯路由（无封装）、IPIP、VXLAN |
Calico模式=控制平面+数据平面的组合，需整体考虑，不能单独配置。
Calico支持的主要网络模式
1.纯BGP模式（BGP+无封装）
关键点：
PodIP是全局可达的三层IP（不是overlay虚拟网络）
不需要VXLAN/IPIP封装，流量走原生IP路由
BGP仅用于控制平面（分发路由），数据平面是纯IP转发
BGP机制
-
"BGP通过学习到路由"
节点A运行BIRD（BGP 守护进程）
节点B向A宣告：我拥有10.244.2.0/26，下一跳是10.0.12.12
节点A的BIRD接收并解析 这条UPDATE消息
→ 学习到一条新路由
-
"将这条路由安装到本地路由表中"
BIRD调用内核接口（如 netlink），将路由写入Linux内核路由表
-
"包通过路由下一跳的方式转发"
当本机Pod（如 10.244.1.5）访问10.244.2.5时：
内核查路由表，匹配到上述条目
确定下一跳IP = 10.0.12.12
查ARP表（或发ARP请求）获取10.0.12.12的MAC地址
构造以太帧：
目的MAC = 节点B的物理网卡MAC
IP包：源=10.244.1.5，目的=10.244.2.5
从eth0发出
总结：通过学习并接收来自其他路由器的路由信息，将这些路由安装到本地路由表中，数据包随后依据路由表中的下一跳信息进行转发
工作流程详解：
步骤1：Pod创建
Kubelet调用CNI（Calico）
Calico从IPPool中分配一个IP（如10.244.1.5）
在节点上创建vethpair：caliXXXX↔Podeth0
步骤2：本地路由注入
Felix在本机添加直连路由：
iproute add 10.244.1.5/32 dev caliXXXX scope link
同时为本节点分配的整个块（如/26）添加blackhole路由（防环）：
iproute add blackhole 10.244.1.0/26 proto bird
步骤3：BGP路由宣告
BIRD将10.244.1.0/26作为BGP路由，通过BGP会话宣告给其他所有节点
宣告内容："前往10.244.1.0/26，请发给我（节点IP：10.0.12.11）"
步骤4：其他节点学习路由
节点B的BIRD收到路由后，写入内核路由表：
iproute add 10.244.1.0/26 via 10.0.12.11 dev eth0 proto bird
步骤5：Pod跨节点通信
PodA（10.244.2.5）→PodB（10.244.1.5）
节点A查路由表：10.244.1.0/26via10.0.12.11
直接发送IP包：源=10.244.2.5，目的=10.244.1.5
底层网络将包路由到节点B（10.0.12.11）
节点B收到后，根据本地直连路由转发给Pod
配置示例：
- IPPool（BGP模式）
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
name: default-ipv4-ippool
spec:
cidr: 10.244.0.0/16
ipipMode: Never # 关键：禁用 IPIP
vxlanMode: Never # 关键：禁用 VXLAN
natOutgoing: true
nodeSelector: all()
全局启用BGP（Calicov3.20+）
apiVersion: operator.tigera.io/v1
kind: Installation
metadata:
name: default
spec:
calicoNetwork:
bgp: Enabled # 显式启用 BGP
在旧版Calico（非Operator安装），BGP默认启用，无需额外配置。
- IPIP模式（BGP+IPIP封装）
用BGP告诉其他节点"我拥有哪些PodIP段"，但实际通信时将PodIP包封装在节点IP的IP包中（IPIP），穿越不支持Pod路由的网络。
关键点：
控制平面：BGP（BIRD）负责分发Pod子网路由（如10.244.1.0/26via10.0.12.11）
数据平面：IPIP（IP-in-IP，协议号4）负责封装Pod流量
适用场景：节点跨子网、公有云、NAT网络、防火墙只允许节点IP通信等
IPIP封装机制
-
什么是IPIP？
IPIP（IP Encapsulation with in IP）是Linux内核原生支持的隧道协议（RFC2003）
将一个IP包（内层：Pod→Pod）封装在另一个IP包（外层：Node→Node）中
协议号为4（区别于TCP=6、UDP=17）
-
封装格式
外层IP头\]\[内层IP头+TCP/UDP+数据
外层源IP：源节点IP（如10.0.12.11）
外层目的IP：目标节点IP（如10.0.12.12）
内层源IP：源PodIP（如10.244.1.5）
内层目的IP：目标PodIP（如10.244.2.5）
-
MTU调整
IPIP增加20字节头部
默认MTU1500→Pod网络MTU通常设为1440
避免分片，提升性能
总结：将一个 IP 包（内层包）封装到另一个标准的 IPv4 包（外层包）中，实现数据的转发；接收端在收到封装包后对其进行解封装，恢复出原始的内层 IP 包。
工作流程详解：
场景：PodA（Node1）→PodB（Node2）
步骤1：Pod创建与路由注入（同BGP模式）
Node1分配PodIP：10.244.1.5
Felix添加本地路由：
iproute add 10.244.1.5/32 dev caliXXXX
iproute add blackhole 10.244.1.0/26 proto bird
步骤2：BGP宣告Pod子网
Node1的BIRD向其他节点宣告：
"前往10.244.1.0/26，请发给我（10.0.12.11）"
Node2收到后，写入路由表：
iproute add 10.244.1.0/26 via 10.0.12.11 dev eth0 proto bird
步骤3：PodA发起通信
PodA（10.244.1.5）→PodB（10.244.2.5）
Node1查路由：10.244.2.0/26via10.0.12.12
步骤4：IPIP封装（关键！）
因为配置了ipipMode:Always，Felix拦截该流量
将原始包（10.244.1.5→10.244.2.5）封装为：
外层：10.0.12.11→10.0.12.12(协议号4)
内层：10.244.1.5→10.244.2.5
从eth0发出
步骤5：Node2解封装
Node2收到IPIP包（协议号4）
内核自动解封装（通过tunl0接口）
得到原始包：10.244.1.5→10.244.2.5
根据本地直连路由转发给PodB
