1.什么是Canvas Scaler

Canvas Scaler是一个附加到Canvas上的组件，它能够根据不同的屏幕分辨率和设备来自动调整UI元素的大小和缩放比例，以确保UI在不同设备上的一致性和适应性

2.三种缩放模式

Constant Pixel Size（固定像素大小）：在这种模式下，UI元素的尺寸将始终以像素为单位进行缩放，不受屏幕分辨率影响。这意味着UI元素在不同分辨率下的大小将保持不变，但在不同设备上可能会有不同的显示效果。
Scale With Screen Size（根据屏幕尺寸缩放）：这种模式下，UI元素将根据屏幕的宽高比例进行缩放。可以通过设置Reference Resolution（参考分辨率）来定义一个基准分辨率，然后根据当前屏幕的实际分辨率与基准分辨率的比例来缩放UI元素。
Constant Physical Size（固定物理大小）：这种模式下，UI元素的物理尺寸将保持不变，不受屏幕分辨率的影响。可以通过设置Reference Pixels Per Unit（参考像素单位）来定义一个基准像素密度，然后根据当前屏幕的实际像素密度与基准像素密度的比例来缩放UI元素。

重点理解Scale With Screen Size，最常用的模式。

Reference Resolution：参考分辨率就是一个类似于基准参数，你实际出品的游戏的UI会按照一定公式缩放，而参考分辨率就是一个重要参数。

Screnn Match Mode：屏幕匹配模式，主要有三种：

‌**匹配宽高（Match Width or Height）**‌：混合值（如0.5）会同时调整宽高，避免黑边但可能轻微变形。以宽度或高度为基准缩放，保持UI比例不变。
‌**展开（Expand）**‌：强制拉伸或压缩UI以填满整个屏幕，这个模式会确保UI都显示在屏幕上，但可能导致变形（如16:9的UI在4:3屏幕上横向压缩），也可能有黑边。
**伸缩（Shrink）**‌：保持UI比例不变，会根据宽高比的变化来放大缩小画布，可能有部分UI被裁剪，也可能会有黑边。

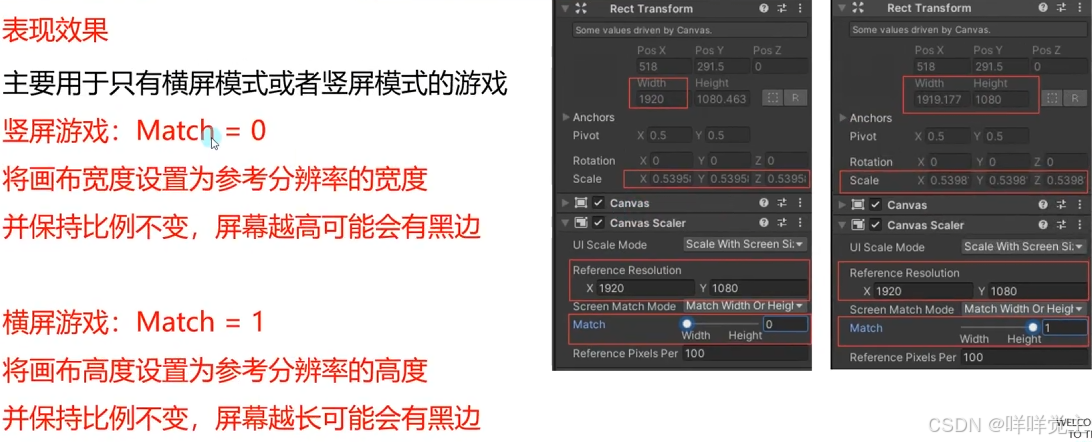

匹配宽高（Match Width or Height）的模式下，Match值为0，则以参考分辨率的宽度作为固定宽度，Match值为1，则以参考分辨率的高度作为固定高度。
