本节，我们将会使用上述5×5的高斯核对原图像进行高斯模糊。为此，我们需要进行如下准备工作。

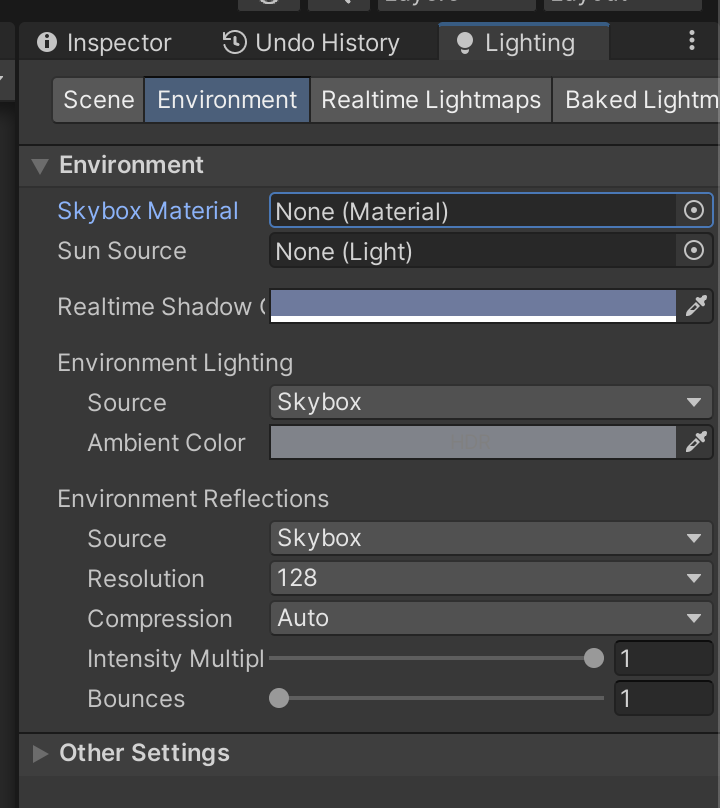

（1）新建一个场景。在本书资源中，该场景名为Scene_12_4。在Unity 5.2中，默认情况下场景将包含一个摄像机和一个平行光，并且使用了内置的天空盒子。在Window → Lighting →Skybox中去掉场景中的天空盒子。

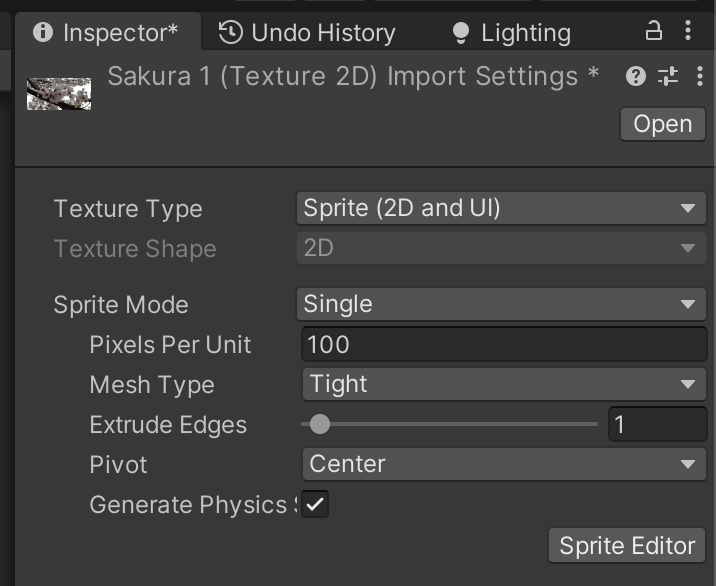

（2）把本书资源中的Assets/Textures/Chapter12/Sakura1.jpg拖曳到场景中，并调整的位置使其可以填充整个场景。注意，Sakura1.jpg的纹理类型已被设置为Sprite，因此可以直接拖曳到场景中。
https://github.com/candycat1992/Unity_Shaders_Book/blob/master/Assets/Textures/Chapter12/sakura1.jpg

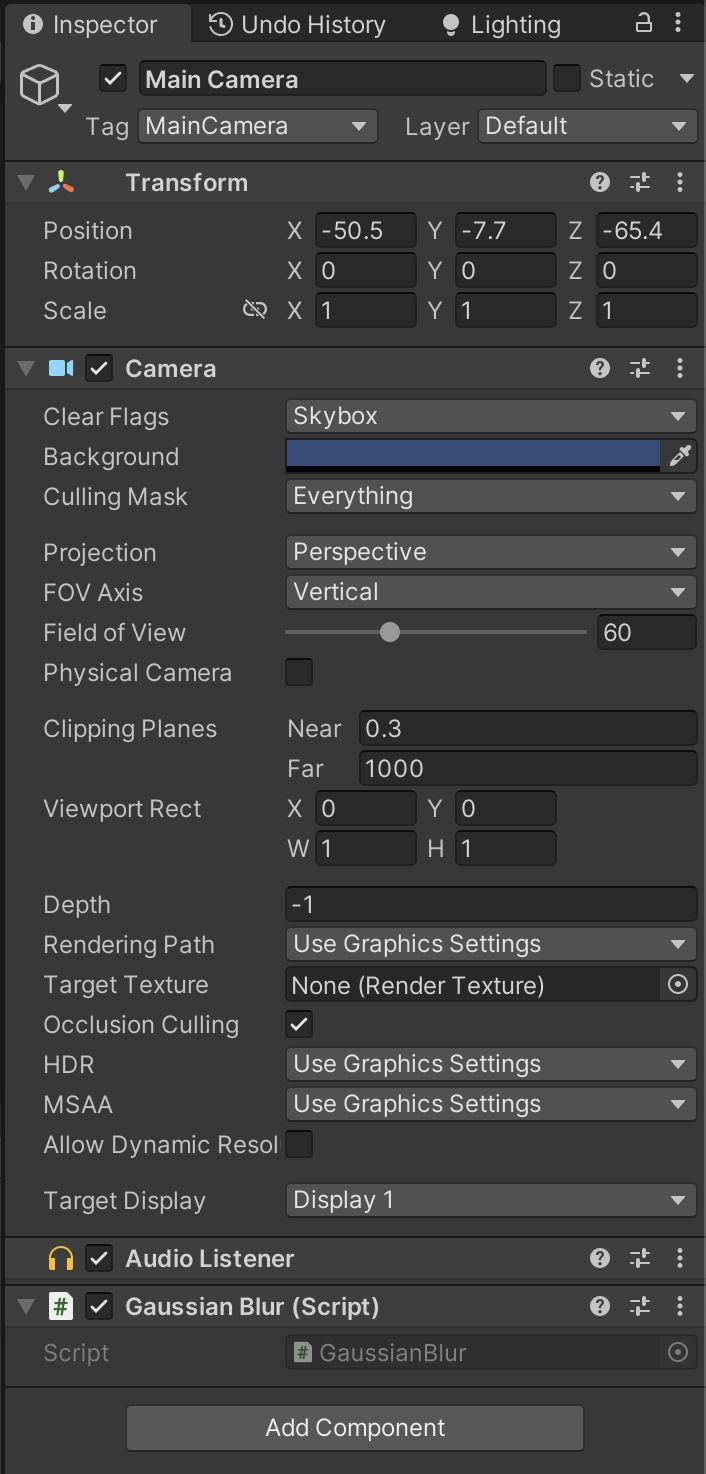

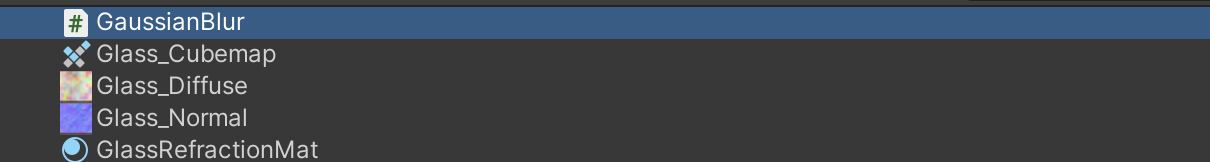

（3）新建一个脚本。在本书资源中，该脚本名为GaussianBlur.cs。把该脚本拖曳到摄像机上。

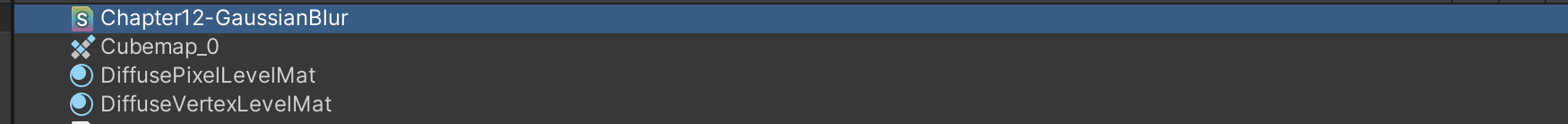

(4）新建一个Unity Shader。在本书资源中，该Shader名为Chapter12-GaussianBlur。
我们首先来编写GaussianBlur.cs脚本。打开该脚本，并进行如下修改。

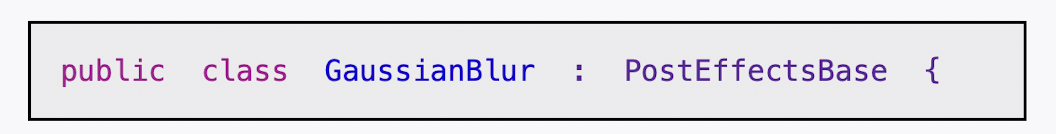

(1）首先，继承12.1节中创建的基类：

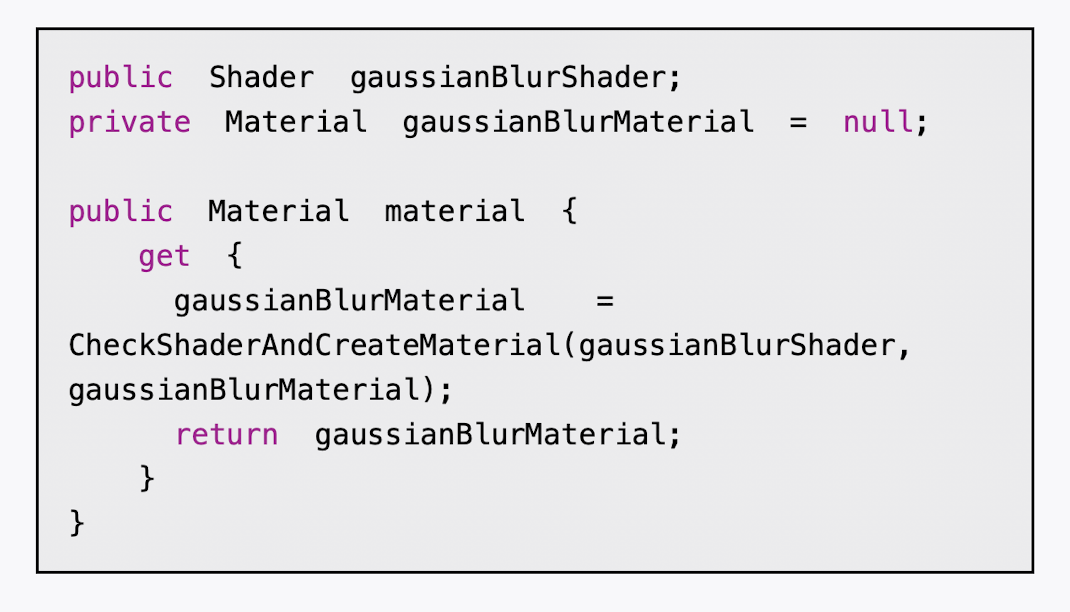

（2）声明该效果需要的Shader，并据此创建相应的材质：

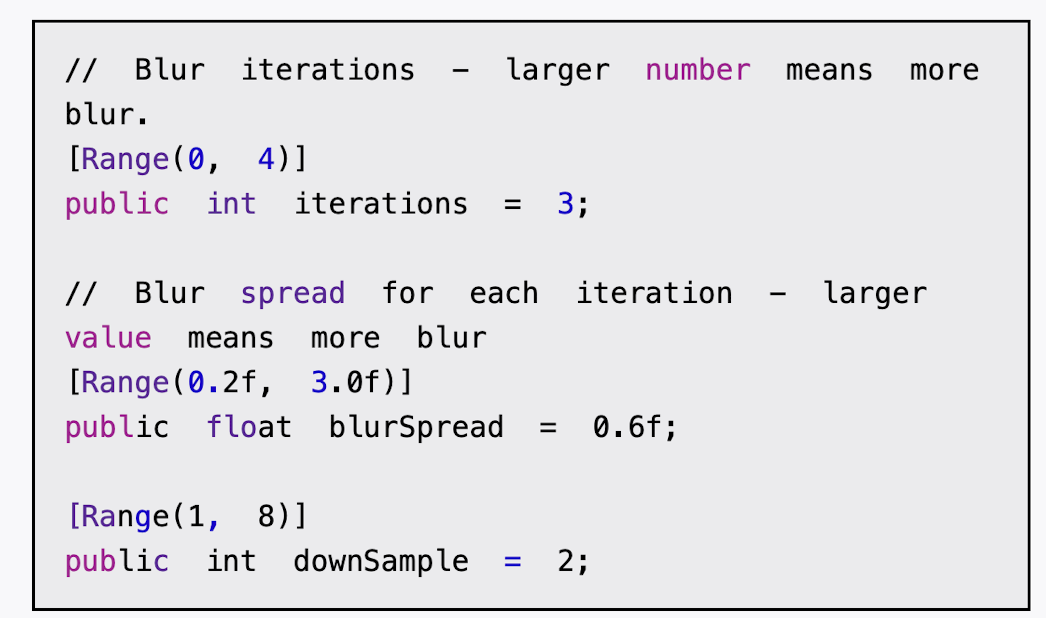

（3）在脚本中，我们还提供了调整高斯模糊迭代次数、模糊范围和缩放系数的参数：

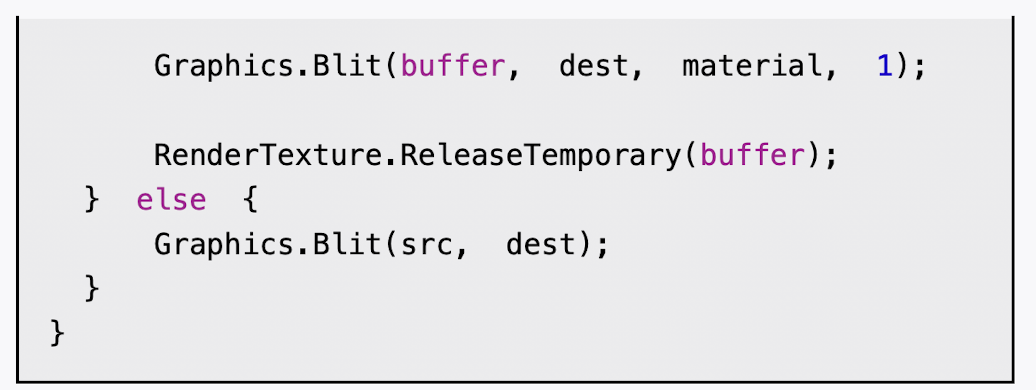

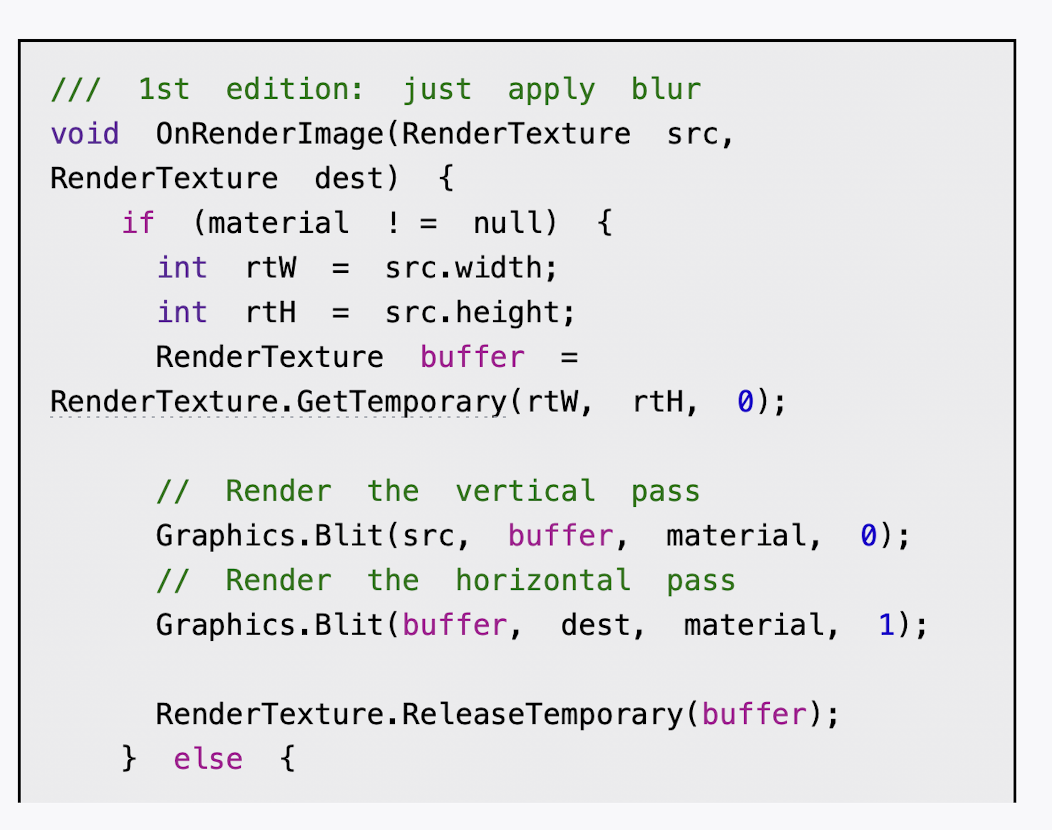

（4）最后，我们需要定义关键的OnRenderImage函数。我们首先来看第一个版本，也就是最简单的OnRenderImage的实现：

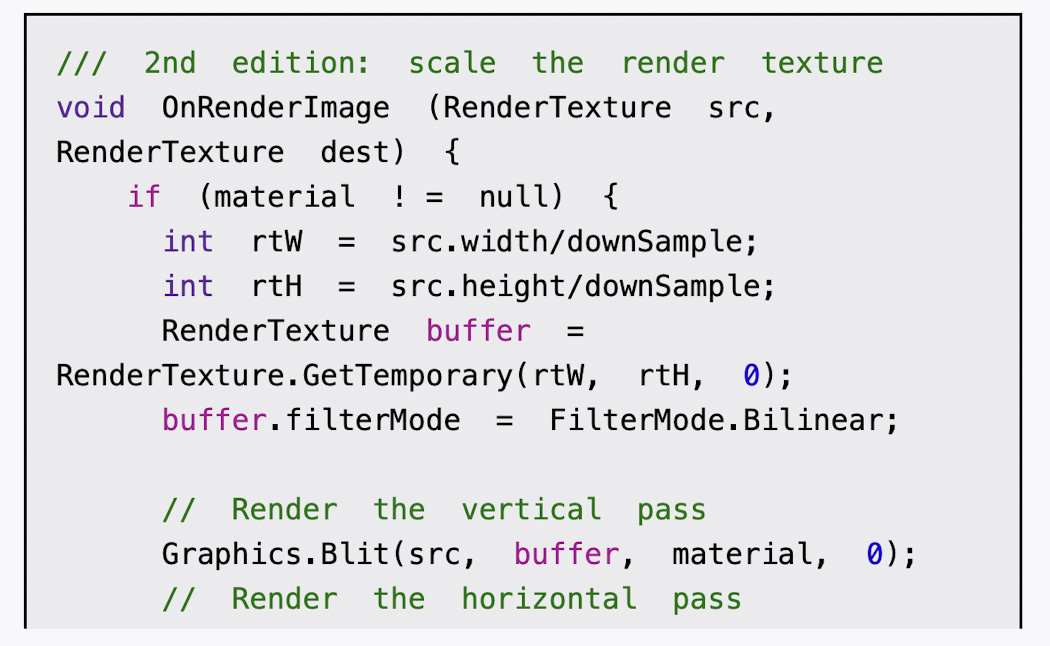

（5）在理解了上述代码后，我们可以实现第二个版本的OnRenderImage函数。在这个版本中，我们将利用缩放对图像进行降采样，从而减少需要处理的像素个数，提高性能。

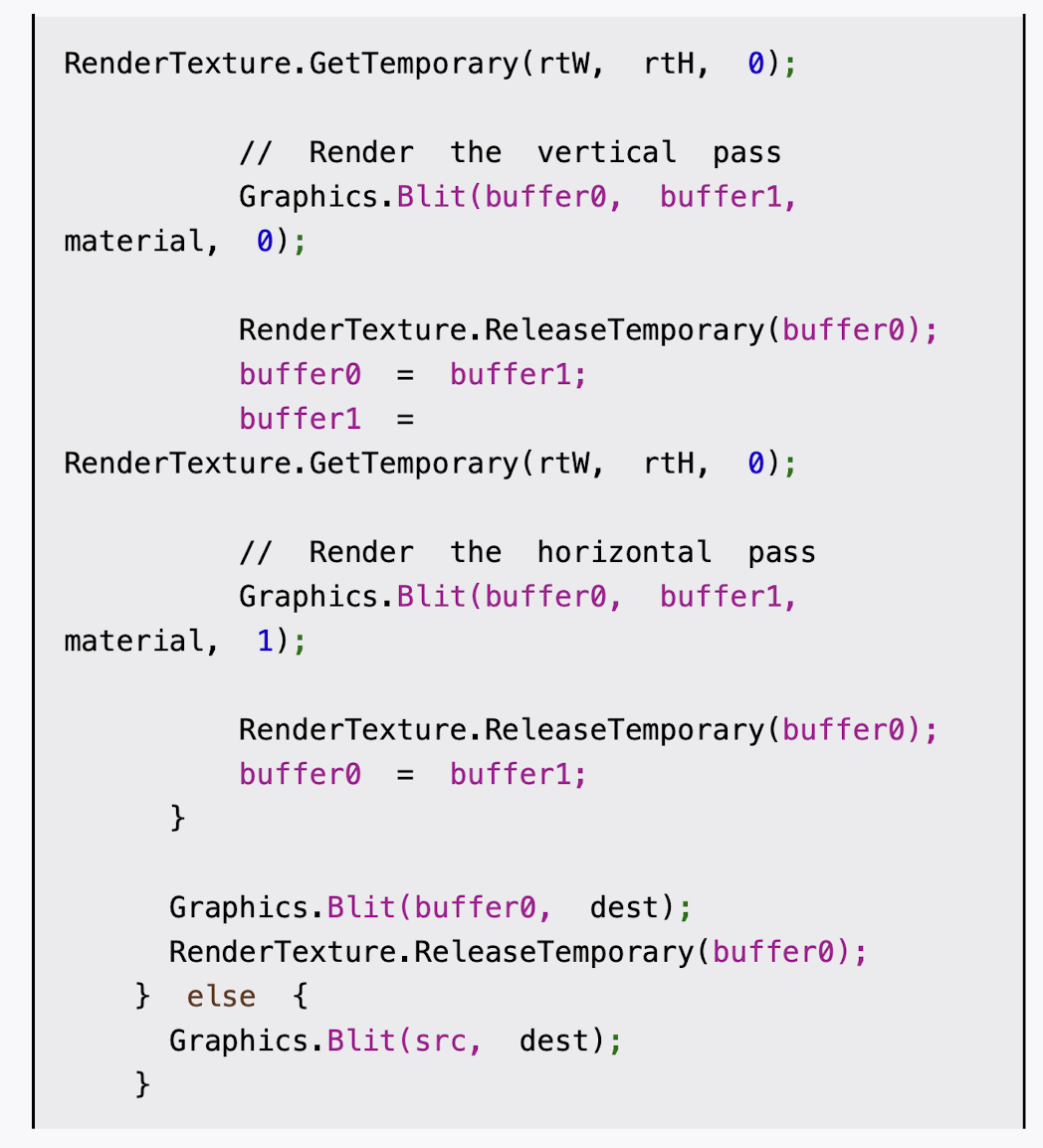

(6）最后一个版本的代码还考虑了高斯模糊的迭代次数：
cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class GaussianBlur : PostEffectsBase
{
public Shader gaussianBlurShader;
private Material gaussianBlurMaterial = null;
public Material material {
get {
gaussianBlurMaterial = CheckShaderAndCreateMaterial(gaussianBlurShader, gaussianBlurMaterial);
return gaussianBlurMaterial;
}
}
// Blur iterations - larger number means more blur. 高斯模糊迭代次数
[Range(0, 4)]
public int iterations = 3;
// Blur spread for each iteration - larger 模糊范围
[Range(0.2f, 3.0f)]
public float blurSpread = 0.6f;
//缩放系数
[Range(1, 8)]
public int downSample = 2;
//在高斯核维数不变的情况下，_BlurSize越大，模糊程度越高，但采样数却不会受到影响。但过大的_BlurSize值会造成虚影，这可能并不是我们希望的。
//downSample越大，需要处理的像素数越少，同时也能进一步提高模糊程度，但过大的downSample可能会使图像像素化
/* 第一版
void OnRenderImage(RenderTexture src, RenderTexture dest) {
if (material != null) {
int rtW = src.width; //rendertexturewidth
int rtH = src.height; //rendertexturewidth
RenderTexture buffer = RenderTexture.GetTemporary(rtW, rtH, 0); //分配了一块与屏幕图像大小相同的缓冲区,高斯模糊需要调用两个Pass，我们需要使用一块中间缓存来存储第一个Pass执行完毕后得到的模糊结果
// Render the vertical pass
Graphics.Blit(src, buffer, material, 0); //使用Shader中的第一个Pass（即使用竖直方向的一维高斯核进行滤波）对src进行处理，并将结果存储在了buffer中
// Render the horizontal pass
Graphics.Blit(buffer, dest, material, 1); //调用Graphics.Blit(buffer, dest, material, 1)，使用Shader中的第二个Pass（即使用水平方向的一维高斯核进行滤波）对buffer进行处理，返回最终的屏幕图像
RenderTexture.ReleaseTemporary(buffer); //释放之前分配的缓存
} else {

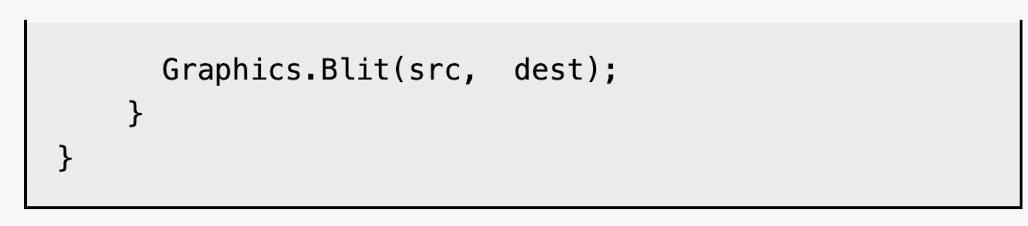

Graphics.Blit(src, dest);
}
}
*/
/*第二版
void OnRenderImage(RenderTexture src, RenderTexture dest) {
if (material != null) {
int rtW = src.width/downSample;
int rtH = src.height/downSample;
RenderTexture buffer = RenderTexture.GetTemporary(rtW, rtH, 0);
buffer.filterMode = FilterMode.Bilinear;
//第一个版本代码不同的是，我们在声明缓冲区的大小时，使用了小于原屏幕分辨率的尺寸，并将该临时渲染纹理的滤波模式设置为双线性
//图像进行降采样
Graphics.Blit(src, buffer, material, 0);
Graphics.Blit(buffer, dest, material, 1);
RenderTexture.ReleaseTemporary(buffer);
} else {
Graphics.Blit(src, dest);
}
}
*/
void OnRenderImage(RenderTexture src, RenderTexture dest) {
if (material != null) {
int rtW = src.width/downSample;
int rtH = src.height/downSample;
RenderTexture buffer0 = RenderTexture.GetTemporary(rtW, rtH, 0);
buffer0.filterMode = FilterMode.Bilinear;
//第一个版本代码不同的是，我们在声明缓冲区的大小时，使用了小于原屏幕分辨率的尺寸，并将该临时渲染纹理的滤波模式设置为双线性
//图像进行降采样
Graphics.Blit(src, buffer0);
for (int i = 0; i < iterations; i++){
material.SetFloat("_BlurSize", 1.0f + i * blurSpread);
RenderTexture buffer1 = RenderTexture.GetTemporary(rtW, rtH, 0);
// Render the vertical pass
Graphics.Blit(buffer0, buffer1, material, 0);
RenderTexture.ReleaseTemporary(buffer0);
buffer0 = buffer1;
buffer1 = RenderTexture.GetTemporary(rtW, rtH, 0);
// Render the horizontal pass
Graphics.Blit(buffer0, buffer1, material, 1);
RenderTexture.ReleaseTemporary(buffer0);
buffer0 = buffer1;
}
Graphics.Blit(buffer0, dest);
RenderTexture.ReleaseTemporary(buffer0);
} else {
Graphics.Blit(src, dest);
}
//在迭代开始前，我们首先定义了第一个缓存buffer0，并把src中的图像缩放后存储到buffer0中
//在迭代过程中，我们又定义了第二个缓存buffer1
//执行第一个Pass时，输入是buffer0，输出是buffer1，完毕后首先把buffer0释放，再把结果值buffer1存储到buffer0中，重新分配buffer1
//然后再调用第二个Pass，重复上述过程
//迭代完成后，buffer0将存储最终的图像，我们再利用Graphics.Blit(buffer0, dest)把结果显示到屏幕上，并释放缓存。
}
}下面，我们来实现Shader的部分。打开Chapter12-GaussianBlur，进行如下修改。

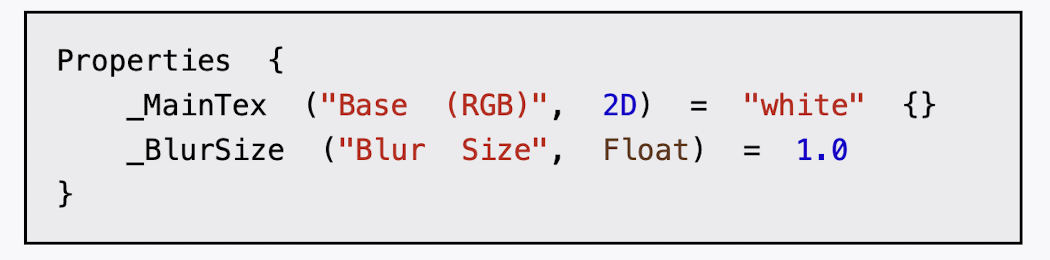

（1）我们首先需要声明本例使用的各个属性：

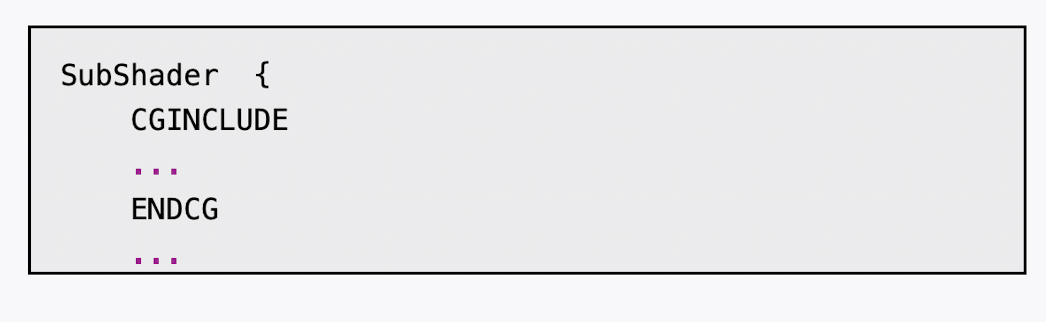

2）在本节中，我们将第一次使用CGINCLUDE来组织代码。我们在SubShader块中利用CGINCLUDE和ENDCG语义来定义一系列代码：

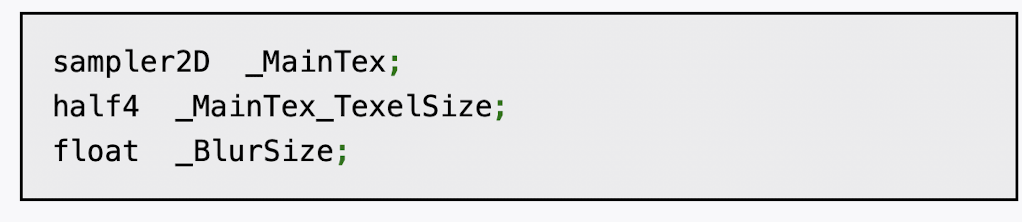

（3）在CG代码块中，定义与属性对应的变量：

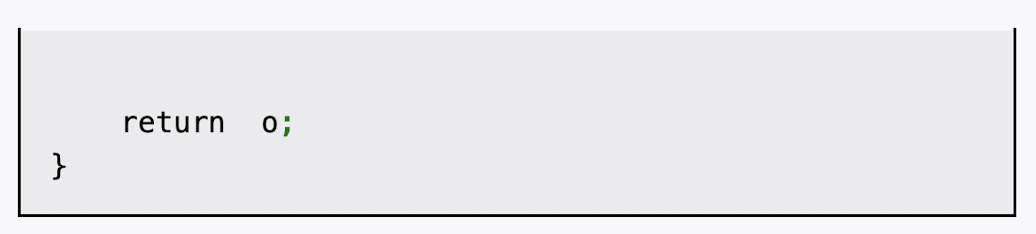

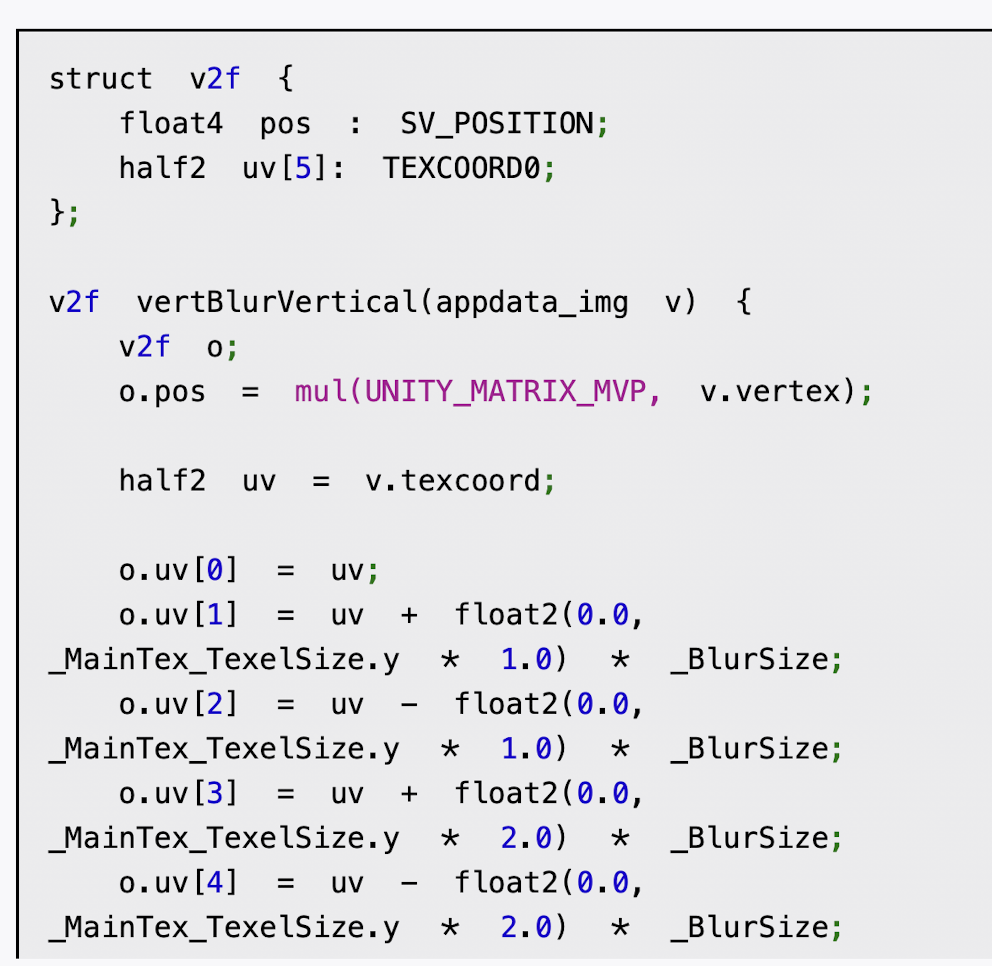

（4）分别定义两个Pass使用的顶点着色器。下面是竖直方向的顶点着色器代码：

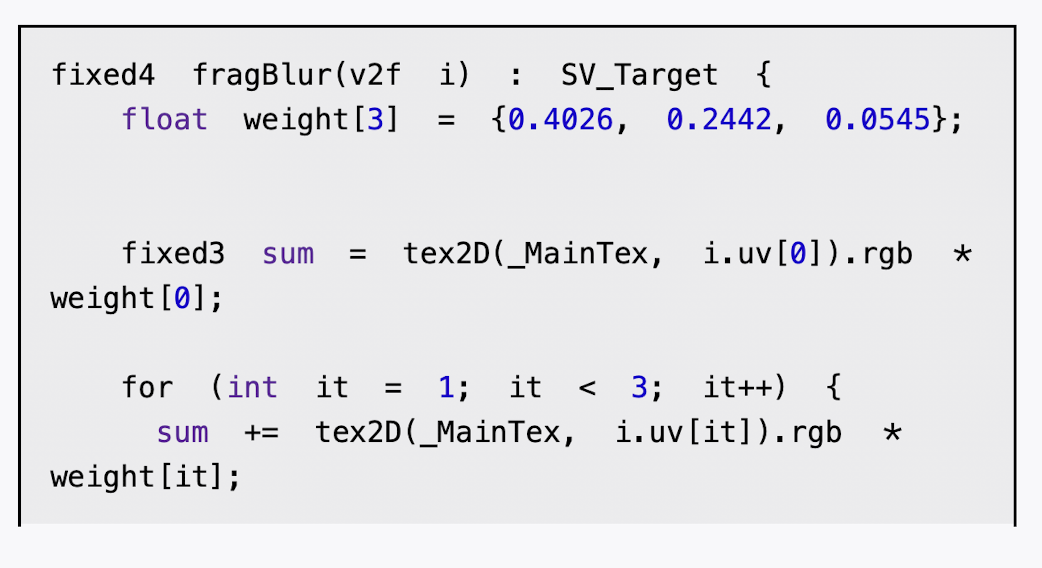

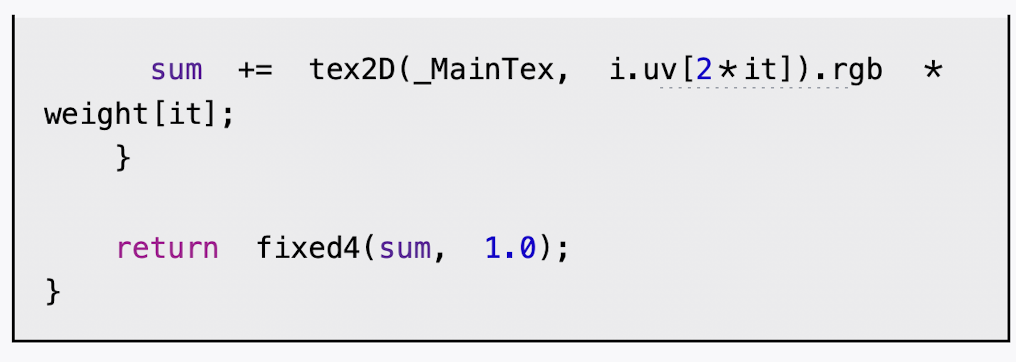

（5）定义两个Pass共用的片元着色器：

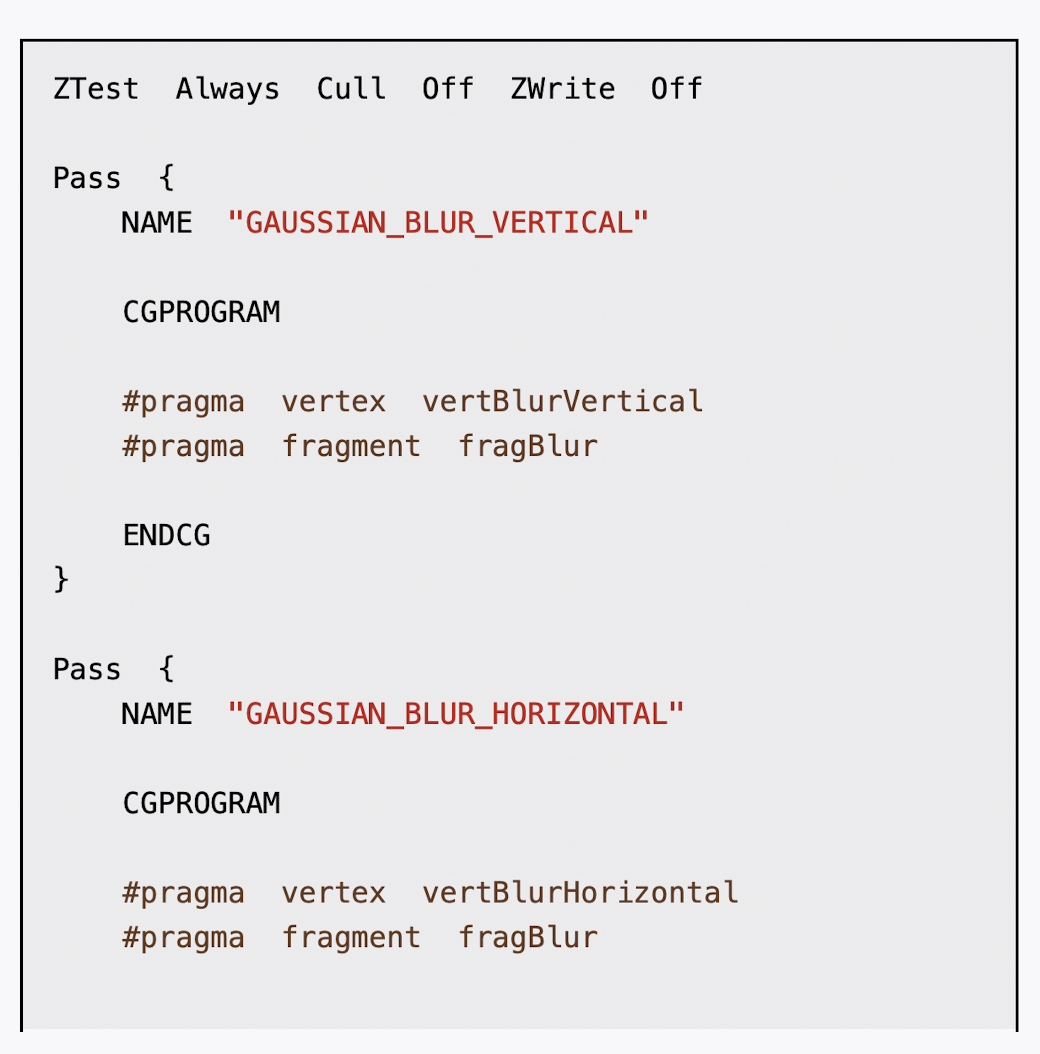

（6）然后，我们定义了高斯模糊使用的两个Pass：

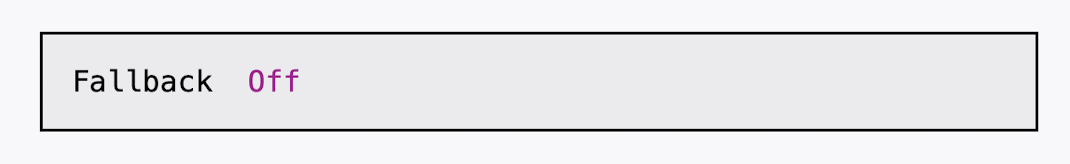

（7）最后，关闭该Shader的Fallback：

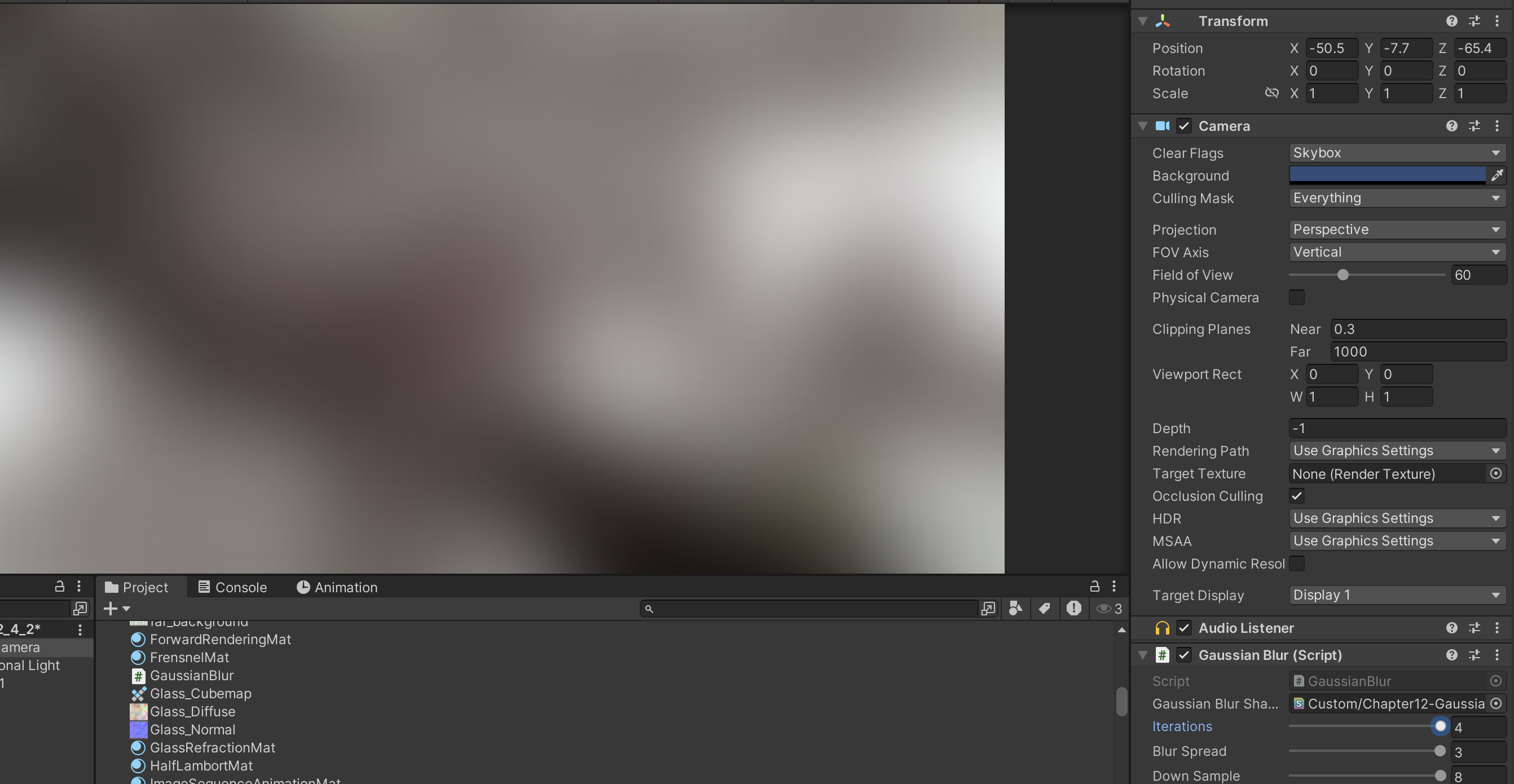

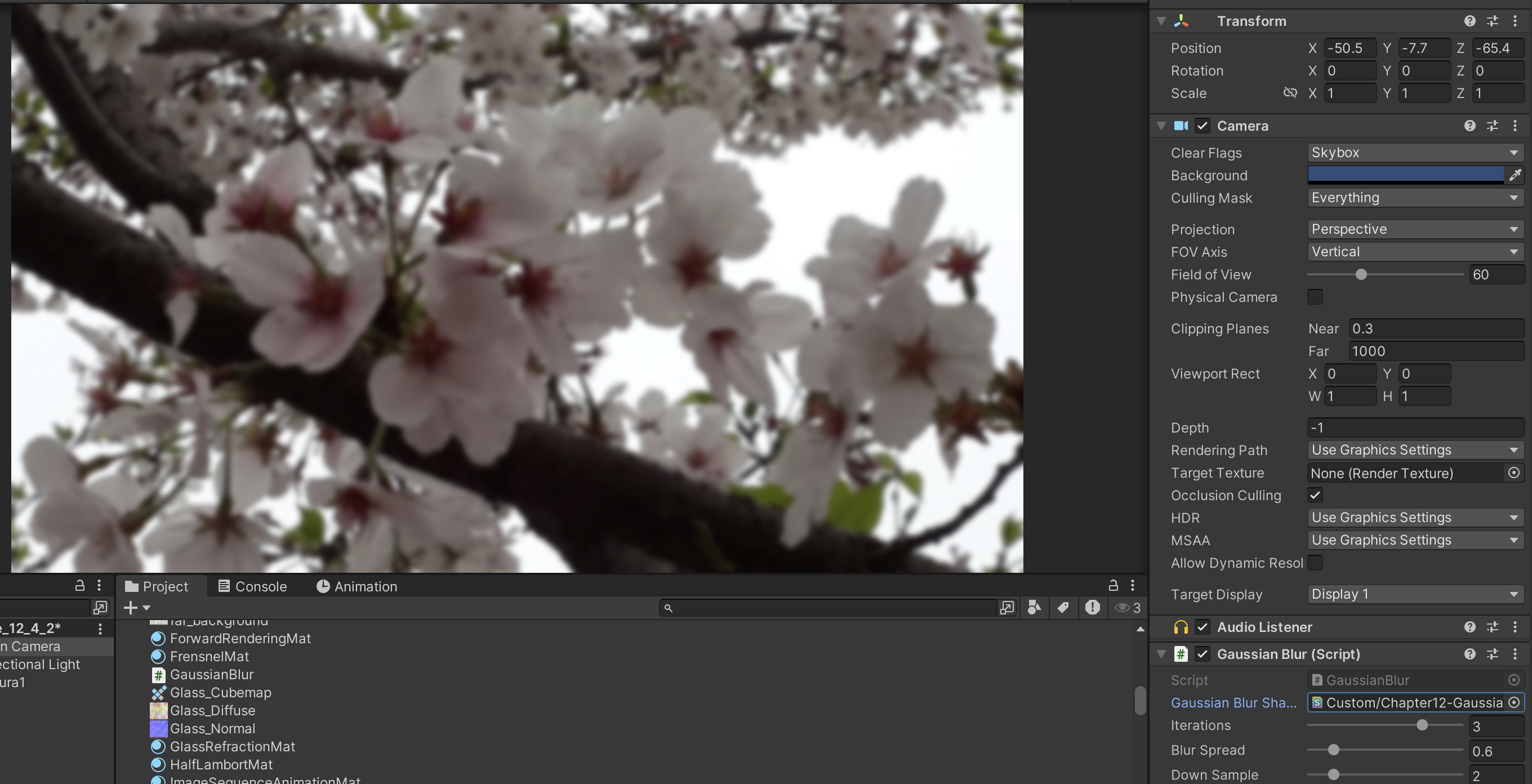

完成后返回编辑器，并把Chapter12-GaussianBlur拖曳到摄像机的GaussianBlur.cs脚本中的gaussianBlurShader参数中。当然，我们可以在GaussianBlur.cs的脚本面板中将gaussianBlurShader参数的默认值设置为Chapter12-GaussianBlur，这样就不需要以后使用时每次都手动拖曳了。
cs
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'
Shader "Custom/Chapter12-GaussianBlur"
{
Properties{
_MainTex ("Base (RGB)", 2D) = "white" {}
_BlurSize ("Blur Size", Float) = 1.0
}
SubShader {
CGINCLUDE
#include "UnityCG.cginc"
sampler2D _MainTex;
half4 _MainTex_TexelSize;
float _BlurSize;
struct v2f {
float4 pos : SV_POSITION;
half2 uv[5]: TEXCOORD0;
};
v2f vertBlurVertical(appdata_img v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
half2 uv = v.texcoord;
o.uv[0] = uv;
o.uv[1] = uv + float2(0.0, _MainTex_TexelSize.y * 1.0) * _BlurSize; //属性_BlurSize相乘来控制采样距离
o.uv[2] = uv - float2(0.0, _MainTex_TexelSize.y * 1.0) * _BlurSize;
o.uv[3] = uv + float2(0.0, _MainTex_TexelSize.y * 2.0) * _BlurSize;
o.uv[4] = uv - float2(0.0, _MainTex_TexelSize.y * 2.0) * _BlurSize;
return o;
}
v2f vertBlurHorizontal(appdata_img v) {
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
half2 uv = v.texcoord;
o.uv[0] = uv;
o.uv[1] = uv + float2(_MainTex_TexelSize.x * 1.0, 0.0) * _BlurSize;
o.uv[2] = uv - float2(_MainTex_TexelSize.x * 1.0, 0.0) * _BlurSize;
o.uv[3] = uv + float2(_MainTex_TexelSize.x * 2.0, 0.0) * _BlurSize;
o.uv[4] = uv - float2(_MainTex_TexelSize.x * 2.0, 0.0) * _BlurSize;
return o;
}
fixed4 fragBlur(v2f i) : SV_Target {
float weight[3] = {0.4026, 0.2442, 0.0545};
fixed3 sum = tex2D(_MainTex, i.uv[0]).rgb * weight[0];
for (int it = 1; it < 3; it++) {
sum += tex2D(_MainTex, i.uv[it*2-1]).rgb * weight[it];
sum += tex2D(_MainTex, i.uv[it*2]).rgb * weight[it];
}
return fixed4(sum, 1.0);
}
ENDCG
ZTest Always Cull Off ZWrite Off
Pass {
NAME "GAUSSIAN_BLUR_VERTICAL" //为Pass定义名字，可以在其他Shader中直接通过它们的名字来使用该Pass，而不需要再重复编写代码。
CGPROGRAM
#pragma vertex vertBlurVertical
#pragma fragment fragBlur
ENDCG
}
Pass {
NAME "GAUSSIAN_BLUR_HORIZONTAL"
CGPROGRAM
#pragma vertex vertBlurHorizontal
#pragma fragment fragBlur
ENDCG
}
}
FallBack "Diffuse"
}
