VPP的NAT插件： NAT44-EI 实战配置指南

前言

本文详细介绍如何在VMware虚拟机环境中配置VPP的NAT44-EI插件，实现内部网络到外部网络的地址转换。通过实际的操作步骤和原理说明，帮助读者理解NAT44-EI的工作机制。

一、环境准备

1.1 VMware网络配置

网口1：桥接模式（Bridged Mode）

复制代码

配置：
- 模式：桥接模式
- 桥接到：笔记本WiFi网卡（我的笔记本网卡目前地址是192.168.2.13，后面可以根据你实际的IP更换）
- 目的：让虚拟机直接连接到物理网络

原因：
桥接模式使虚拟机获得与物理机同网段的IP地址，可以直接访问外部网络。
这样VPP的NAT功能才能将内部流量转发到外部网络。

网口2：主机模式（Host-Only Mode）

复制代码

配置：
- 模式：主机模式
- 网段：10.0.0.0/24
- 子网掩码：255.255.255.0
- 目的：创建仅主机和虚拟机之间的私有网络

原因：
主机模式创建一个隔离的网络，只有Windows主机和虚拟机可以通信。
这个网络用于模拟"内部网络"，测试NAT的转换功能。

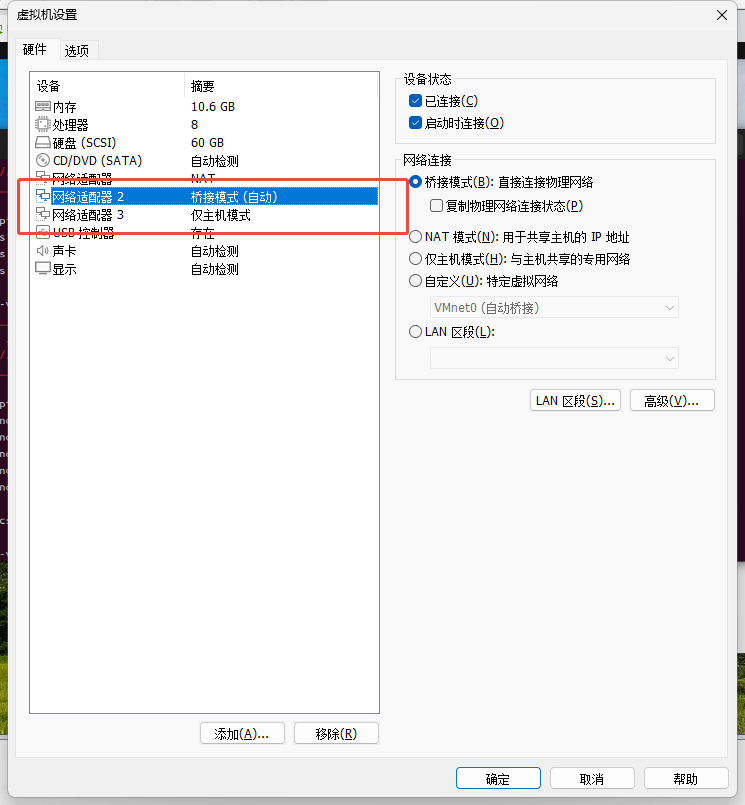

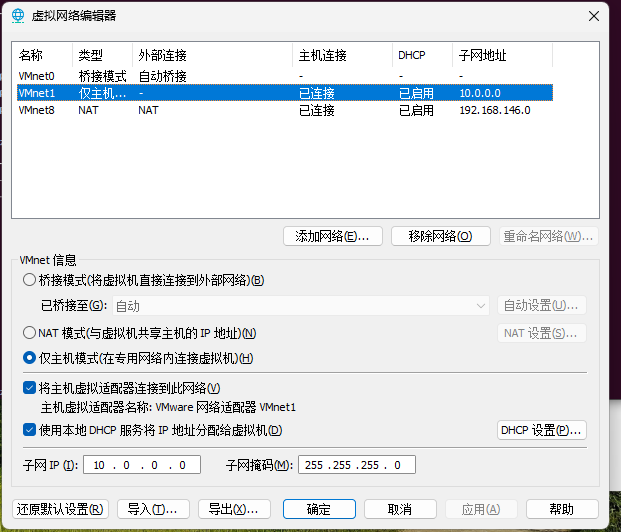

配置好后：

1.2 Windows主机网络配置

VMnet虚拟网卡配置

bash 复制代码

# 查看VMnet网卡
ipconfig

# 手动配置VMnet网卡
IP地址：10.0.0.2
子网掩码：255.255.255.0
网关：10.0.0.1

原因说明：

IP地址10.0.0.2：Windows主机在主机模式网络中的地址
网关10.0.0.1：指向虚拟机的eno2np1接口（稍后配置）
目的：让Windows主机通过虚拟机访问外部网络

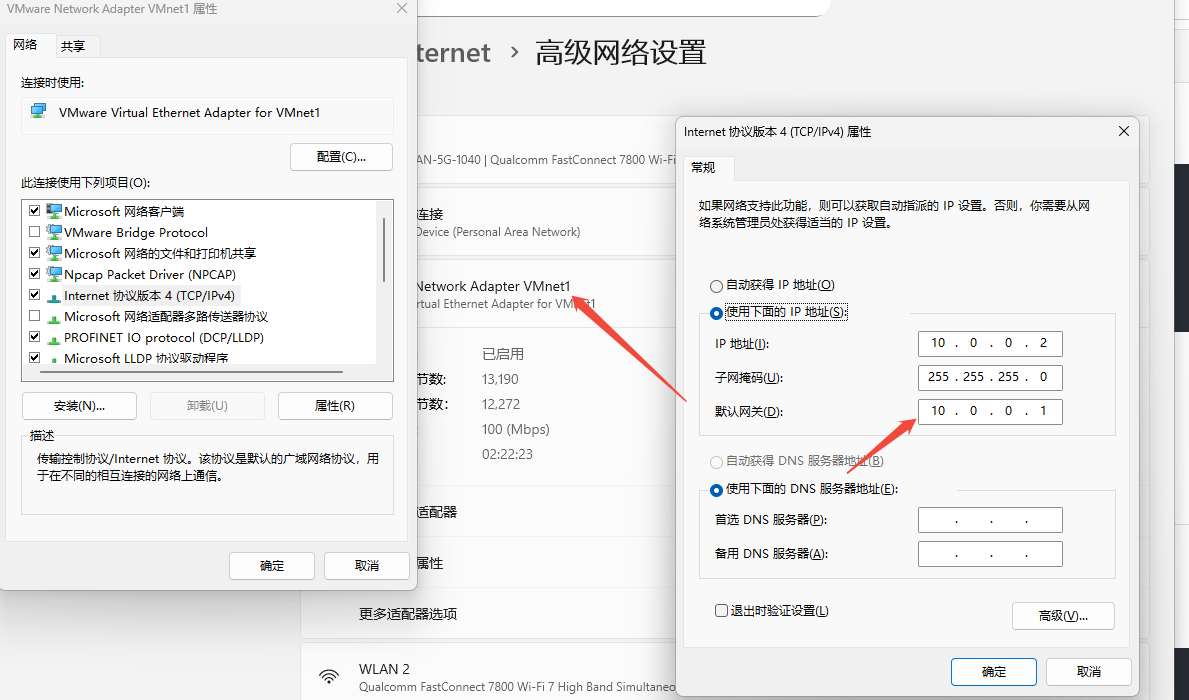

配置好如下图：

二、VPP基础配置

2.1 准备工作

bash 复制代码

# 1. 在Linux虚拟机中关闭网卡（这里网卡名写自己实际的）
sudo ip link set eno1np0 down
sudo ip link set eno2np1 down

# 2. 加载VFIO模块（用于DPDK）
sudo modprobe vfio-pci

配置config，vpp1.conf这里网卡PCI地址写自己实际的

bash 复制代码

unix {
  nodaemon                    # 前台运行，方便查看日志
  cli-listen /run/vpp/cli.sock
}

api-trace { on }             # 启用 API 跟踪

dpdk {
  dev 0000:0b:00.0 { name eno1np0 }  # 绑定第一个网卡
  dev 0000:13:00.0 { name eno2np1 }  # 绑定第二个网卡
  no-multi-seg               # 关闭多段包（mlx5 推荐）
}

cpu {
  main-core 0                # 主核心
  corelist-workers 1         # Worker 核心
}

buffers {
  buffers-per-numa 131072    # 每个 NUMA 节点的缓冲区数量
  default data-size 2048     # 默认数据包大小
}

plugins {
  plugin dpdk_plugin.so { enable }
  plugin hs_plugin.so { enable }      # HostStack TCP 栈
  plugin app_plugin.so { enable }     # Echo server 命令
  plugin af_packet_plugin.so { enable }
}

session {
  enable
}
socksvr {
  default
}

开启vpp

bash 复制代码

sudo vpp -c ./vpp1.conf

原因：

关闭网卡：Linux内核不再管理这些网卡，交给VPP/DPDK控制
加载VFIO：VFIO是用户空间驱动框架，允许VPP直接访问网卡硬件

2.2 配置外部网络接口（eno1np0）

步骤1：设置IP地址

bash 复制代码

vppctl# set int ip addr eno1np0 192.168.2.213/24

原因：

IP地址192.168.2.213：虚拟机在桥接网络中的地址
/24：子网掩码255.255.255.0，与物理网络同网段
目的：让VPP能够与外部网络（192.168.2.0/24）通信

步骤2：添加默认路由

bash 复制代码

vppctl# ip route add 0.0.0.0/0 via 192.168.2.1

原因：

0.0.0.0/0：默认路由，匹配所有目标地址
via 192.168.2.1：下一跳是WiFi网关
目的：所有发往外网的数据包都通过网关192.168.2.1转发

步骤3：启用接口

bash 复制代码

vppctl# set int state eno1np0 up

原因：

up：启用接口，使接口处于活动状态
目的：接口必须处于up状态才能收发数据包

2.3 测试外部网络连通性

bash 复制代码

vppctl# ping 183.2.172.17

测试结果：ping通，说明VPP已经可以访问外部网络

原因：

183.2.172.17：百度服务器的IP地址
ping通：证明路由配置正确，VPP可以访问互联网

三、NAT44-EI配置

3.1 启用NAT44-EI插件

bash 复制代码

vppctl# nat44 ei plugin enable sessions 10000 users 10000

参数说明：

sessions 10000：最大会话数10000
users 10000：最大用户数10000

原因：

启用插件：激活NAT44-EI功能
设置限制：防止资源耗尽，限制最大会话和用户数

3.2 添加NAT地址池

bash 复制代码

vppctl# nat44 ei add address 192.168.2.213

原因：

192.168.2.213：NAT转换时使用的外部地址
目的：内部网络（10.0.0.0/24）的流量会被转换为192.168.2.213

注意：这个地址必须与eno1np0的IP地址相同，因为NAT使用这个接口的IP作为外部地址。

3.3 配置接口方向

设置内部接口（Inside）

bash 复制代码

vppctl# set int nat44 ei in eno2np1

原因：

eno2np1：连接主机模式网络的接口（10.0.0.0/24）
in：标记为内部接口
目的：从eno2np1进入的数据包被认为是"内部到外部"（IN2OUT）流量

设置外部接口（Outside）

bash 复制代码

vppctl# set int nat44 ei out eno1np0

原因：

eno1np0：连接桥接网络的接口（192.168.2.0/24）
out：标记为外部接口
目的：从eno1np0进入的数据包被认为是"外部到内部"（OUT2IN）流量

3.4 验证配置

bash 复制代码

vppctl# show nat44 ei session

结果：显示没有会话（这是正常的，因为还没有流量通过）

原因：

NAT会话是动态创建的
只有当有数据包通过时，才会创建会话
此时还没有流量，所以没有会话

四、功能测试

4.1 测试1：从内部网络访问外网

bash 复制代码

# Windows主机执行
ping -S 10.0.0.2 183.2.172.17

参数说明：

-S 10.0.0.2：使用源IP地址10.0.2发送数据包
183.2.172.17：目标地址（百度服务器）

测试结果：ping通，TTL=53

原因分析：

ping通：说明NAT转换成功，数据包能够到达外网
TTL=53：从Windows到百度经过了多跳，TTL递减
数据流向 ：
1. Windows (10.0.0.2) → 网关 (10.0.0.1) → 虚拟机 (eno2np1)
2. VPP NAT44-EI：10.0.0.2 → 192.168.2.213（地址转换）
3. 虚拟机 (eno1np0) → WiFi网关 (192.168.2.1) → 互联网
4. 返回路径相反

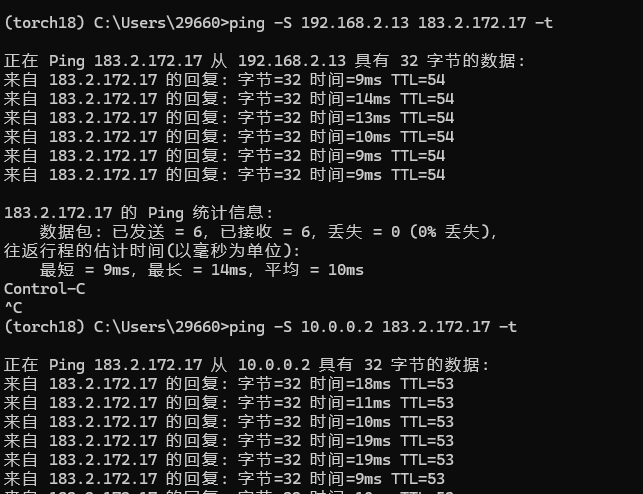

4.2 测试2：从外部网络访问外网（对比）

bash 复制代码

# Windows主机执行
ping -S 192.168.2.13 183.2.172.17 -t

参数说明：

-S 192.168.2.13：使用WiFi网卡的IP地址
-t：持续ping

测试结果：ping通，TTL=54

原因分析：

TTL=54 vs TTL=53：TTL多1，说明少经过了一跳
原因：直接从WiFi网卡发送，不经过VPP NAT44-EI处理
对比：说明VPP NAT44-EI确实在工作，作为路由器转发数据包时减少了TTL

五、数据流向详解

5.1 完整数据流向图

复制代码

┌─────────────────────────────────────────────────────────────────┐
│ 场景：Windows主机 (10.0.0.2) ping 百度服务器 (183.2.172.17)     │
└─────────────────────────────────────────────────────────────────┘

【请求数据包流向】

┌──────────────┐
│  Windows     │
│  10.0.0.2    │
└──────┬───────┘
       │ ICMP Request
       │ 源IP: 10.0.0.2
       │ 目标IP: 183.2.172.17
       │
       ▼
┌──────────────┐
│  网关路由    │
│  10.0.0.1    │ ← Windows配置的网关指向虚拟机
└──────┬───────┘
       │
       ▼
┌─────────────────────────────────────────────────────────────┐
│                    VMware虚拟机                              │
│  ┌──────────────────────────────────────────────────────┐  │
│  │  eno2np1 (Inside接口)                                 │  │
│  │  IP: 10.0.0.1                                        │  │
│  │  接收数据包：源10.0.0.2 → 目标183.2.172.17          │  │
│  └────────────────┬─────────────────────────────────────┘  │
│                   │                                        │
│                   ▼                                        │
│  ┌──────────────────────────────────────────────────────┐  │
│  │  VPP NAT44-EI 处理                                   │  │
│  │  1. 识别方向：IN2OUT（内部到外部）                    │  │
│  │  2. 查找会话：未找到，创建新会话                      │  │
│  │  3. 地址转换：                                        │  │
│  │     源IP: 10.0.0.2 → 192.168.2.213                   │  │
│  │     源端口: 随机端口 → 随机端口                       │  │
│  │  4. 记录会话：                                        │  │
│  │     内部: 10.0.0.2:端口                               │  │
│  │     外部: 192.168.2.213:端口                          │  │
│  │  5. IP路由转发：                                      │  │
│  │     TTL: 64 → 63 ← 这里减少1！                       │  │
│  │     (VPP作为路由器转发时减少TTL)                      │  │
│  └────────────────┬─────────────────────────────────────┘  │
│                   │                                        │
│                   ▼                                        │
│  ┌──────────────────────────────────────────────────────┐  │
│  │  eno1np0 (Outside接口)                                │  │
│  │  IP: 192.168.2.213                                   │  │
│  │  发送数据包：源192.168.2.213 → 目标183.2.172.17      │  │
│  │  TTL: 63（已减少1）                                   │  │
│  └────────────────┬─────────────────────────────────────┘  │
└───────────────────┼────────────────────────────────────────┘
                    │
                    ▼
┌──────────────┐
│  WiFi网卡    │
│ 192.168.2.13 │ ← 桥接模式，虚拟机通过此网卡访问物理网络
└──────┬───────┘
       │
       ▼
┌──────────────┐
│   WiFi网关   │
│ 192.168.2.1  │
└──────┬───────┘
       │
       ▼
┌──────────────┐
│   互联网     │
│              │
└──────┬───────┘
       │
       ▼
┌──────────────┐
│  百度服务器  │
│ 183.2.172.17 │
└──────────────┘


【响应数据包流向】

┌──────────────┐
│  百度服务器  │
│ 183.2.172.17 │
└──────┬───────┘
       │ ICMP Reply
       │ 源IP: 183.2.172.17
       │ 目标IP: 192.168.2.213 ← NAT转换后的地址
       │
       ▼
┌──────────────┐
│   互联网     │
└──────┬───────┘
       │
       ▼
┌──────────────┐
│   WiFi网关   │
│ 192.168.2.1  │
└──────┬───────┘
       │
       ▼
┌──────────────┐
│  WiFi网卡    │
│ 192.168.2.13 │
└──────┬───────┘
       │
       ▼
┌─────────────────────────────────────────────────────────────┐
│                    VMware虚拟机                              │
│  ┌──────────────────────────────────────────────────────┐  │
│  │  eno1np0 (Outside接口)                               │  │
│  │  接收数据包：源183.2.172.17 → 目标192.168.2.213     │  │
│  └────────────────┬─────────────────────────────────────┘  │
│                   │                                        │
│                   ▼                                        │
│  ┌──────────────────────────────────────────────────────┐  │
│  │  VPP NAT44-EI 处理                                   │  │
│  │  1. 识别方向：OUT2IN（外部到内部）                    │  │
│  │  2. 查找会话：根据目标IP和端口查找会话                │  │
│  │  3. 地址转换：                                        │  │
│  │     目标IP: 192.168.2.213 → 10.0.0.2                 │  │
│  │     目标端口: 外部端口 → 内部端口                     │  │
│  │  4. 更新会话：更新最后活动时间                        │  │
│  └────────────────┬─────────────────────────────────────┘  │
│                   │                                        │
│                   ▼                                        │
│  ┌──────────────────────────────────────────────────────┐  │
│  │  eno2np1 (Inside接口)                                │  │
│  │  发送数据包：源183.2.172.17 → 目标10.0.0.2           │  │
│  └────────────────┬─────────────────────────────────────┘  │
└───────────────────┼────────────────────────────────────────┘
                    │
                    ▼
┌──────────────┐
│  网关路由    │
│  10.0.0.1    │
└──────┬───────┘
       │
       ▼
┌──────────────┐
│  Windows     │
│  10.0.0.2    │ ← 收到响应，ping成功！
└──────────────┘

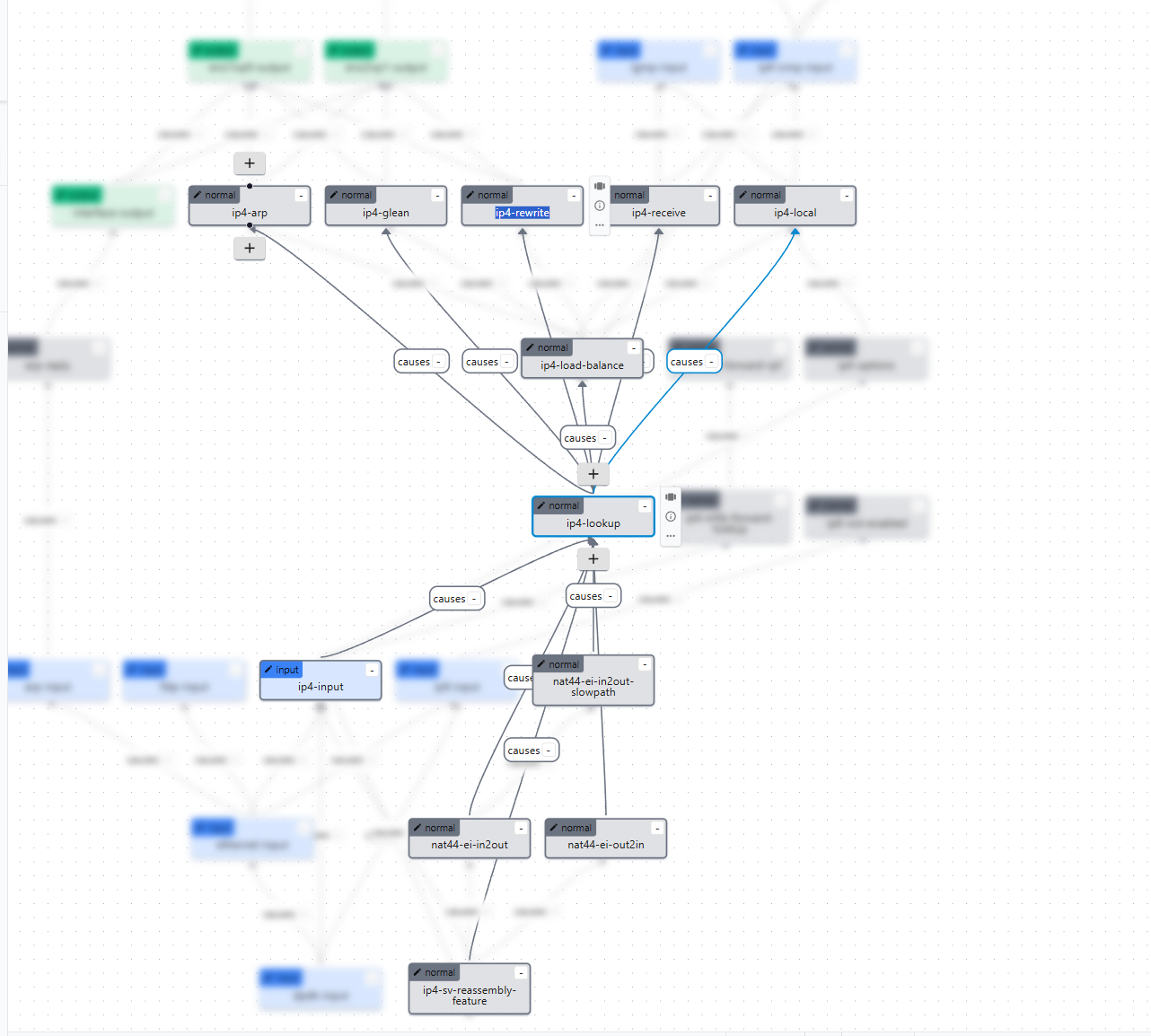

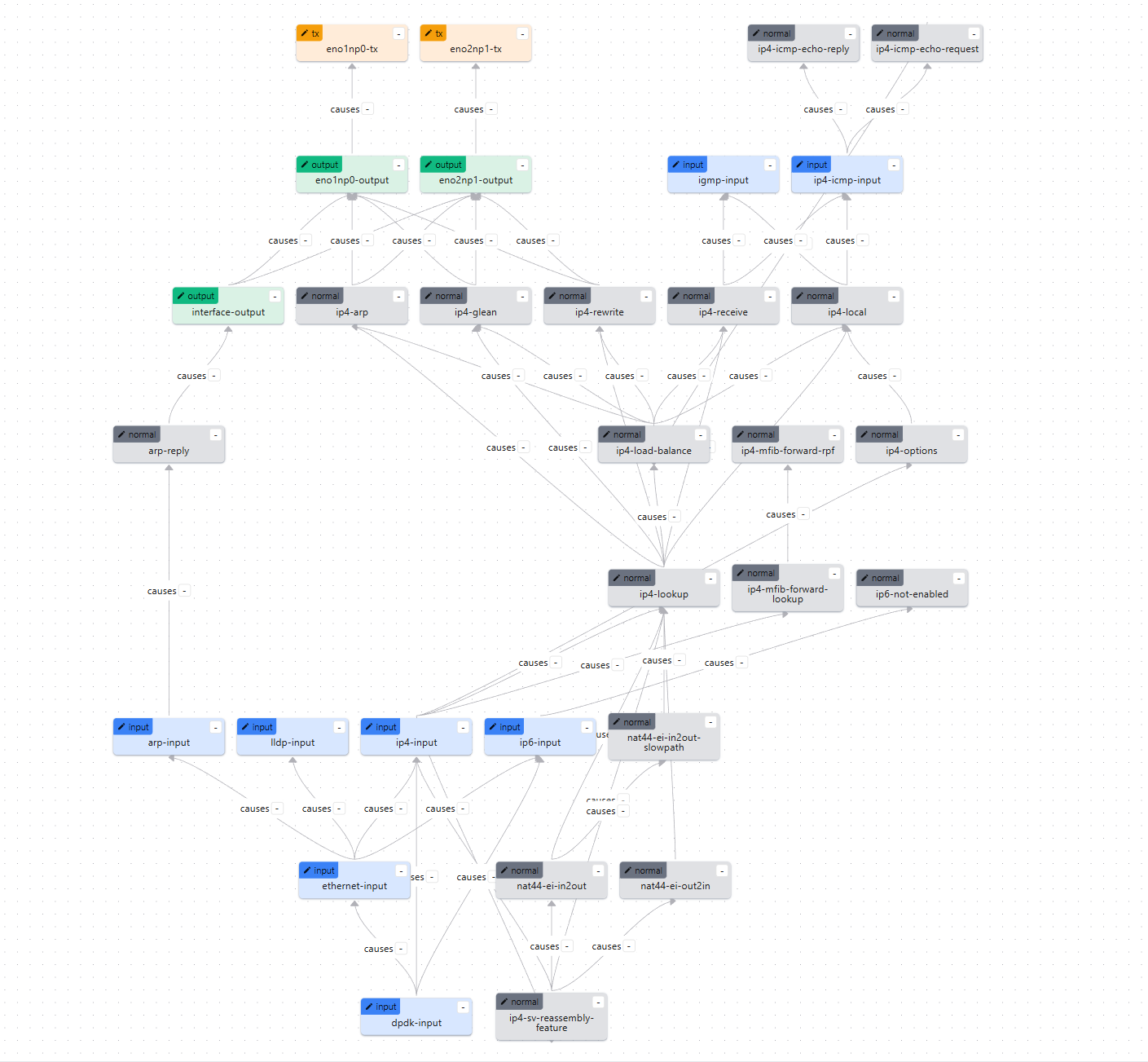

此时查看vpp活跃节点流图如下：

数据在网卡接收后经历了ip4-inputh后经过了ip4-sv-reassembly-feature、nat44-ei-in2out、nat44-ei-out2in、nat44-ei-in2out-slowpath、ip4-lookup、ip4-rewrite然后流向网卡

5.2 关键转换点说明

转换点1：IN2OUT（内部到外部）

复制代码

转换前：
  源IP: 10.0.0.2
  源端口: 随机端口（例如5000）
  目标IP: 183.2.172.17
  目标端口: 0（ICMP）

转换后：
  源IP: 192.168.2.213 ← NAT地址池中的地址
  源端口: 随机端口（例如6000）
  目标IP: 183.2.172.17（不变）
  目标端口: 0（不变）

转换点2：OUT2IN（外部到内部）

复制代码

转换前：
  源IP: 183.2.172.17
  源端口: 0
  目标IP: 192.168.2.213 ← NAT转换后的地址
  目标端口: 6000 ← NAT分配的端口

转换后：
  源IP: 183.2.172.17（不变）
  源端口: 0（不变）
  目标IP: 10.0.0.2 ← 还原为原始内部地址
  目标端口: 5000 ← 还原为原始内部端口

4.3 TTL差异分析：为什么少了一个TTL？

TTL对比

复制代码

测试1：ping -S 10.0.0.2 183.2.172.17
  结果：TTL = 53

测试2：ping -S 192.168.2.13 183.2.172.17
  结果：TTL = 54

差异：TTL相差1

TTL减少的原因

答案：TTL在VPP NAT44-EI处理时减少的！

详细分析：

复制代码

路径1（经过NAT，TTL=53）：
  Windows (10.0.0.2)
    ↓ TTL=64（Windows默认）
  网关 (10.0.0.1)
    ↓ TTL=64（网关不减少TTL，因为是二层转发）
  VPP NAT44-EI (eno2np1 → eno1np0)
    ↓ TTL=63 ← 这里减少了1！
  WiFi网卡 (192.168.2.13)
    ↓ TTL=63
  WiFi网关 (192.168.2.1)
    ↓ TTL=62（网关转发时减少）
  ...（经过多跳路由）
    ↓
  百度服务器 (183.2.172.17)
    ↓ 收到时TTL=53

路径2（不经过NAT，TTL=54）：
  Windows WiFi网卡 (192.168.2.13)
    ↓ TTL=64（Windows默认）
  WiFi网关 (192.168.2.1)
    ↓ TTL=63（网关转发时减少）
  ...（经过多跳路由）
    ↓
  百度服务器 (183.2.172.17)
    ↓ 收到时TTL=54

为什么VPP会减少TTL？

原因：

VPP作为路由器：
- 当数据包从eno2np1进入，从eno1np0发出时
- VPP实际上是在转发数据包（路由转发）
- 根据IP协议规范，路由器转发数据包时必须减少TTL

IP转发机制：

复制代码

VPP的IP转发流程：
1. 数据包进入VPP（eno2np1）
2. NAT44-EI处理（地址转换）
3. IP路由查找（ip4-lookup节点）
4. 转发数据包（减少TTL）← 这里！
5. 数据包发出（eno1np0）

TTL检查代码：

c 复制代码

// 文件：src/vnet/ip/ip4_forward.c
// 函数：ip4_ttl_and_checksum_check

static_always_inline void
ip4_ttl_and_checksum_check (vlib_buffer_t * b, ip4_header_t * ip, ...)
{
  ttl = ip->ttl;
  // 减少TTL
  ttl -= 1;
  ip->ttl = ttl;

  // 如果TTL<=0，发送ICMP Time Exceeded
  if (PREDICT_FALSE (ttl <= 0)) {
    icmp4_error_set_vnet_buffer (b, ICMP4_time_exceeded, ...);
  }
}

// 这个函数在ip4_rewrite_inline中被调用
// 当VPP转发数据包时，会调用此函数减少TTL

六、配置验证和监控

6.1 查看NAT会话

bash 复制代码

vppctl# show nat44 ei session

执行ping后再次查看，应该能看到活跃的会话：

6.2 查看NAT统计信息

bash 复制代码

vppctl# show nat44 ei statistics

原因：监控NAT转换的统计信息，包括：

转换的数据包数量
创建的会话数量
错误统计

七、常见问题排查

7.1 ping不通外部网络

可能原因：

路由配置错误：检查默认路由是否正确
接口未启用：确认eno1np0处于up状态
网关不可达：ping网关192.168.2.1测试连通性

7.2 NAT转换不工作

可能原因：

接口方向配置错误：确认eno2np1是inside，eno1np0是outside
NAT地址未添加：确认已添加192.168.2.213到地址池
会话限制：检查是否达到最大会话数限制

7.3 Windows无法访问外网

可能原因：

网关配置错误：Windows的VMnet网卡网关应设置为10.0.0.1
路由表问题：检查Windows路由表，确认10.0.0.0/24网段的路由
防火墙阻止：检查Windows防火墙是否阻止了ICMP

八、总结

8.1 配置要点回顾

网络拓扑：
- 桥接模式：连接外部网络（192.168.2.0/24）
- 主机模式：创建内部网络（10.0.0.0/24）
VPP配置：
- 外部接口：eno1np0（192.168.2.213）
- 内部接口：eno2np1（10.0.0.1）
- NAT地址池：192.168.2.213
NAT工作原理：
- IN2OUT：内部地址转换为外部地址
- OUT2IN：外部地址还原为内部地址
- 会话跟踪：维护地址和端口映射关系

8.2 实际应用场景

这个配置可以应用于：

企业网络：内部员工通过NAT访问互联网
云环境：虚拟机通过NAT访问公网
测试环境：模拟NAT环境进行应用测试

8.3 扩展学习

NAT44-ED vs NAT44-EI：了解两种NAT模式的区别
静态映射：配置端口转发和静态NAT
高可用性：配置NAT高可用性（HA）
性能优化：调整会话数和用户数限制

附录：完整配置命令清单

bash 复制代码

# VPP基础配置
vppctl# set int ip addr eno1np0 192.168.2.213/24
vppctl# ip route add 0.0.0.0/0 via 192.168.2.1
vppctl# set int state eno1np0 up
vppctl# ping 183.2.172.17

# NAT44-EI配置
vppctl# nat44 ei plugin enable sessions 10000 users 10000
vppctl# nat44 ei add address 192.168.2.213
vppctl# set int nat44 ei in eno2np1
vppctl# set int nat44 ei out eno1np0

# 验证和监控
vppctl# show nat44 ei session
vppctl# show nat44 ei statistics

九、NAT44-EI源码深度解析：结合实战流程

本章节结合前面的实战配置流程，深入分析NAT44-EI的源码实现。我们将以实际测试场景（Windows 10.0.0.2 ping 183.2.172.17）为例，逐步追踪数据包在VPP中的处理过程，并详细解析每个关键函数的代码实现。

9.1 Feature Arc注册：NAT44-EI如何插入到数据包处理流程

9.1.1 NAT44-EI插入的Feature Arc

在实战配置中，当我们执行 set int nat44 ei in eno2np1 和 set int nat44 ei out eno1np0 时，NAT44-EI的节点被注册到了 ip4-unicast Feature Arc中。

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei.c

// 1. 分类节点（主线程）
VNET_FEATURE_INIT (ip4_nat_classify, static) = {
  .arc_name = "ip4-unicast",
  .node_name = "nat44-ei-classify",
  .runs_after = VNET_FEATURES ("acl-plugin-in-ip4-fa",
                               "ip4-sv-reassembly-feature"),
};

// 2. IN2OUT 节点（内部到外部）
VNET_FEATURE_INIT (ip4_nat44_ei_in2out, static) = {
  .arc_name = "ip4-unicast",
  .node_name = "nat44-ei-in2out",
  .runs_after = VNET_FEATURES ("acl-plugin-in-ip4-fa",
                               "ip4-sv-reassembly-feature"),
};

// 3. OUT2IN 节点（外部到内部）
VNET_FEATURE_INIT (ip4_nat44_ei_out2in, static) = {
  .arc_name = "ip4-unicast",
  .node_name = "nat44-ei-out2in",
  .runs_after = VNET_FEATURES ("acl-plugin-in-ip4-fa",
                               "ip4-sv-reassembly-feature",
                               "ip4-dhcp-client-detect"),
};

实战对应：

当数据包从 eno2np1（内部接口）进入时，会经过 nat44-ei-in2out 节点
当数据包从 eno1np0（外部接口）进入时，会经过 nat44-ei-out2in 节点

9.1.2 为什么NAT必须在 `ip4-sv-reassembly-feature` 之后运行？

1. ip4-sv-reassembly-feature的作用

ip4-sv-reassembly-feature 是 IPv4 Shallow Virtual Reassembly（IPv4浅层虚拟重组）功能节点。

主要功能：

处理IP分片：处理被分片的IP数据包
提取L4信息：从第一个分片中提取L4层信息（源端口、目标端口、协议等）
存储L4信息 ：将L4信息存储在 vnet_buffer 的 ip.reass 字段中
非分片处理：对于非分片数据包，直接提取L4信息并存储

代码实现：

c 复制代码

// 文件：src/vnet/ip/reass/ip4_sv_reass.c
// 函数：ip4_sv_reass_inline()

// 对于非分片数据包（快速路径）
if (PREDICT_TRUE (!ip4_get_fragment_more (ip0) &&
                  !ip4_get_fragment_offset (ip0))) {
  // 提取L4端口信息
  vnet_buffer (b0)->ip.reass.l4_src_port = ip4_get_port (ip0, 1);
  vnet_buffer (b0)->ip.reass.l4_dst_port = ip4_get_port (ip0, 0);
  vnet_buffer (b0)->ip.reass.ip_proto = ip0->protocol;

  // 提取TCP/UDP/ICMP特定信息
  if (IP_PROTOCOL_TCP == ip0->protocol) {
    vnet_buffer (b0)->ip.reass.tcp_seq_number = th->seq_number;
    vnet_buffer (b0)->ip.reass.tcp_ack_number = th->ack_number;
    vnet_buffer (b0)->ip.reass.icmp_type_or_tcp_flags = th->flags;
  } else if (IP_PROTOCOL_ICMP == ip0->protocol) {
    vnet_buffer (b0)->ip.reass.icmp_type_or_tcp_flags = icmp->type;
  }

  // 标记不是非首分片
  vnet_buffer (b0)->ip.reass.is_non_first_fragment = 0;
}

2. NAT为什么需要L4信息？

NAT的核心功能：

会话查找：根据源IP、源端口、FIB索引、协议查找会话
端口转换：修改源端口或目标端口
会话创建：为新连接分配外部端口

NAT需要访问L4端口信息：

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei_in2out.c
// 函数：nat44_ei_in2out_node_fn_inline()

// NAT构建查找键时需要源端口
init_nat_k (&kv0, ip0->src_address,                    // 源IP
            vnet_buffer (b0)->ip.reass.l4_src_port,    // 源端口 ← 需要！
            rx_fib_index0,                              // FIB索引
            proto0);                                    // 协议

// NAT转换时需要修改端口
if (!vnet_buffer (b0)->ip.reass.is_non_first_fragment) {
  old_port0 = vnet_buffer (b0)->ip.reass.l4_src_port;  // 源端口 ← 需要！
  udp0->src_port = s0->out2in.port;                    // 新端口
}

实战对应：

Windows ping百度时，NAT需要知道ICMP的ID（相当于端口）
如果没有L4信息，NAT无法构建查找键，无法查找会话

3. IP分片的问题

IP分片的特性：

第一个分片：包含完整的IP头和L4头（TCP/UDP端口）
后续分片：只包含IP头，不包含L4头（没有端口信息）

问题场景：

复制代码

分片数据包示例：

分片1（第一个分片）：
  IP头：源IP=10.0.0.2, 目标IP=183.2.172.17
  TCP头：源端口=5000, 目标端口=443  ← 包含L4信息

分片2（后续分片）：
  IP头：源IP=10.0.0.2, 目标IP=183.2.172.17
  数据：...（没有TCP头，没有端口信息）  ← 不包含L4信息

如果没有ip4-sv-reassembly-feature：

NAT处理分片2时，无法获取端口信息
无法构建查找键，无法查找会话
NAT转换失败！

有了ip4-sv-reassembly-feature：

从分片1中提取L4信息
将L4信息存储在 vnet_buffer->ip.reass 中
所有分片（包括分片2）都可以访问这些L4信息
NAT可以正确转换所有分片

4. 为什么即使没有ACL也必须启用？

关键理解：

ACL规则：用于访问控制，是可选的
L4信息提取：NAT必须的，不是可选的

执行顺序：

复制代码

数据包进入 → ip4-input
  ↓
ip4-unicast arc
  ├─ acl-plugin-in-ip4-fa (ACL检查) ← 可选，可能未启用
  ├─ ip4-sv-reassembly-feature (L4信息提取) ← 必须！NAT需要
  ├─ nat44-ei-classify (NAT分类)
  ├─ nat44-ei-in2out (NAT转换) ← 需要L4信息
  └─ ip4-lookup (路由查找)

即使ACL未启用：

acl-plugin-in-ip4-fa 可能不在Feature Arc中
但 ip4-sv-reassembly-feature 必须在NAT之前运行
因为NAT必须访问L4信息

5. ip4-sv-reassembly-feature在ip4-input后做了什么？

数据包处理流程：

复制代码

1. 数据包进入 ip4-input 节点
   - 解析IP头
   - 验证IP校验和
   - 检查TTL
   - 发送到 ip4-unicast arc

2. 进入 ip4-sv-reassembly-feature 节点
   - 检查是否是分片数据包
   - 如果是分片：
     a. 创建或查找重组上下文
     b. 缓存分片
     c. 等待所有分片到达
     d. 从第一个分片提取L4信息
   - 如果不是分片：
     a. 直接从IP包中提取L4信息
     b. 存储到 vnet_buffer->ip.reass 字段
   - 标记数据包状态（is_non_first_fragment等）

3. 继续处理
   - 发送到下一个Feature节点（NAT）
   - NAT可以访问 vnet_buffer->ip.reass.l4_src_port 等信息

代码实现细节：

c 复制代码

// 文件：src/vnet/ip/reass/ip4_sv_reass.c
// 函数：ip4_sv_reass_inline()

// 检查是否是分片
if (PREDICT_FALSE (ip4_get_fragment_more (ip0) ||
                   ip4_get_fragment_offset (ip0))) {
  // 是分片 → 慢路径处理
  goto slow_path;
}

// 不是分片 → 快速路径
// 提取L4信息
if (!l4_hdr_truncated (ip0)) {
  // L4头完整，提取端口信息
  vnet_buffer (b0)->ip.reass.l4_src_port = ip4_get_port (ip0, 1);
  vnet_buffer (b0)->ip.reass.l4_dst_port = ip4_get_port (ip0, 0);
  vnet_buffer (b0)->ip.reass.ip_proto = ip0->protocol;

  // 提取TCP特定信息
  if (IP_PROTOCOL_TCP == ip0->protocol) {
    tcp_header_t *th = ip4_next_header (ip0);
    vnet_buffer (b0)->ip.reass.tcp_seq_number = th->seq_number;
    vnet_buffer (b0)->ip.reass.tcp_ack_number = th->ack_number;
  }

  // 标记不是非首分片
  vnet_buffer (b0)->ip.reass.is_non_first_fragment = 0;
} else {
  // L4头被截断（分片导致）
  vnet_buffer (b0)->ip.reass.l4_hdr_truncated = 1;
}

6. NAT如何使用这些L4信息？

NAT44-EI使用L4信息的示例：

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei_in2out.c

// 1. 构建查找键（需要源端口）
init_nat_k (&kv0, ip0->src_address,                    // 10.0.0.2
            vnet_buffer (b0)->ip.reass.l4_src_port,    // 5000 ← 来自ip4-sv-reassembly-feature
            rx_fib_index0,                              // FIB索引
            proto0);                                    // TCP

// 2. 查找会话
clib_bihash_search_8_8 (&nm->in2out, &kv0, &value0);

// 3. 转换端口（需要源端口）
if (!vnet_buffer (b0)->ip.reass.is_non_first_fragment) {
  old_port0 = vnet_buffer (b0)->ip.reass.l4_src_port;  // 5000 ← 来自ip4-sv-reassembly-feature
  udp0->src_port = s0->out2in.port;                    // 6000（新端口）
}

实战对应：

Windows ping百度时，ICMP包经过 ip4-sv-reassembly-feature
提取ICMP ID（存储在 l4_src_port 字段）
NAT使用ICMP ID构建查找键和进行转换

7. 总结

为什么NAT必须在ip4-sv-reassembly-feature之后运行？

L4信息提取：NAT需要访问L4端口信息来进行会话查找和转换
分片支持：对于分片数据包，只有第一个分片包含L4信息，后续分片需要通过重组上下文获取
统一接口 ：ip4-sv-reassembly-feature 提供了统一的接口，让NAT可以访问L4信息，无论数据包是否分片
性能优化 ：对于非分片数据包，ip4-sv-reassembly-feature 快速提取L4信息；对于分片数据包，进行重组处理

在ip4-input后做了什么：

检查数据包是否是分片
提取L4层信息（端口、协议等）
将L4信息存储到 vnet_buffer->ip.reass 字段
为后续的NAT处理提供L4信息访问接口

9.1.3 Feature Arc执行顺序

复制代码

数据包进入 → ip4-unicast arc
  ├─ acl-plugin-in-ip4-fa (ACL检查)
  ├─ ip4-sv-reassembly-feature (分片重组)
  ├─ nat44-ei-classify (NAT分类节点) ← 判断方向
  │   ├─ 目标地址是NAT地址池？→ OUT2IN
  │   └─ 否则 → IN2OUT
  ├─ nat44-ei-in2out (内部到外部转换)
  │   └─ 修改源IP和端口：10.0.0.2 → 192.168.2.213
  ├─ nat44-ei-out2in (外部到内部转换)
  │   └─ 修改目标IP和端口：192.168.2.213 → 10.0.0.2
  └─ ip4-lookup (路由查找)
      └─ 根据目标IP查找路由
      └─ 发送到输出接口

9.2 接口配置源码解析：`set int nat44 ei in eno2np1` 的完整调用链

9.2.1 CLI命令到代码的完整链路

实战操作：

bash 复制代码

vppctl# set int nat44 ei in eno2np1

完整调用链：

复制代码

1. CLI输入
   ↓
   vpp# set int nat44 ei in eno2np1

2. VPP CLI解析
   ↓
   VLIB_CLI_COMMAND (set_interface_nat44_ei_command)
   文件：src/plugins/nat/nat44-ei/nat44_ei_cli.c:1891

3. CLI命令函数
   ↓
   nat44_ei_feature_command_fn()
   文件：src/plugins/nat/nat44-ei/nat44_ei_cli.c:852
   功能：
   - 解析 "in eno2np1"
   - 将接口名称转换为 sw_if_index
   - 调用 nat44_ei_add_interface(sw_if_index, 1)

4. 接口添加函数
   ↓
   nat44_ei_add_interface(sw_if_index, is_inside)
   文件：src/plugins/nat/nat44-ei/nat44_ei.c:632
   功能：
   - 创建或获取接口结构
   - 设置接口标志位（IS_INSIDE）
   - 注册Feature节点到接口

5. Feature注册
   ↓
   vnet_feature_enable_disable("ip4-unicast", "nat44-ei-in2out",
                                sw_if_index, 1, 0, 0)
   功能：
   - 将 "nat44-ei-in2out" 节点注册到接口的 ip4-unicast arc
   - 当数据包从该接口进入时，会经过 nat44-ei-in2out 节点

9.2.2 接口添加函数详解

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei.c:632

int nat44_ei_add_interface (u32 sw_if_index, u8 is_inside)
{
  nat44_ei_interface_t *i;
  const char *feature_name;
  int rv;

  // 1. 检查插件是否启用
  fail_if_disabled ();
  // 实战对应：确保已经执行了 "nat44 ei plugin enable"

  // 2. 获取或创建接口结构
  i = nat44_ei_get_interface (nm->interfaces, sw_if_index);

  if (!i) {
    // 创建新接口
    pool_get (nm->interfaces, i);
    i->sw_if_index = sw_if_index;  // eno2np1的接口索引
    i->flags = 0;
  }

  // 3. 设置标志位
  if (is_inside) {
    i->flags |= NAT44_EI_INTERFACE_FLAG_IS_INSIDE;
    feature_name = "nat44-ei-in2out";  // 内部接口使用IN2OUT节点
  } else {
    i->flags |= NAT44_EI_INTERFACE_FLAG_IS_OUTSIDE;
    feature_name = "nat44-ei-out2in";  // 外部接口使用OUT2IN节点
  }

  // 4. 注册Feature节点到接口
  rv = vnet_feature_enable_disable ("ip4-unicast", feature_name,
                                    sw_if_index, 1, 0, 0);
  // 参数说明：
  // - "ip4-unicast": Feature Arc名称
  // - feature_name: Feature节点名称（nat44-ei-in2out 或 nat44-ei-out2in）
  // - sw_if_index: 接口索引（eno2np1）
  // - 1: 启用（enable）

  return rv;
}

代码解析：

为什么要检查插件是否启用？

状态验证 ：确保NAT44-EI插件已经启用（对应实战中的 nat44 ei plugin enable）
错误处理：如果未启用，返回错误，避免无效配置
一致性：确保配置在正确的状态下进行

为什么要获取或创建接口结构？

接口管理：每个接口需要单独管理（eno2np1和eno1np0分别管理）
状态保存：保存接口的NAT配置状态（inside或outside）
避免重复：如果接口已存在，直接使用，避免重复创建

为什么要设置标志位？

方向识别 ：通过标志位识别接口是内部还是外部
- eno2np1 → NAT44_EI_INTERFACE_FLAG_IS_INSIDE
- eno1np0 → NAT44_EI_INTERFACE_FLAG_IS_OUTSIDE
快速判断：数据包进入时，可以通过接口标志快速判断方向
功能区分：内部接口用于IN2OUT转换，外部接口用于OUT2IN转换

为什么要注册Feature节点？

数据包处理 ：当数据包从该接口进入时，会经过对应的NAT节点
- 从 eno2np1 进入 → 经过 nat44-ei-in2out 节点
- 从 eno1np0 进入 → 经过 nat44-ei-out2in 节点
按需处理：只有配置了NAT的接口才会处理NAT转换
性能优化：未配置的接口不经过NAT处理，提高性能

在整个NAT体系中的必要性：

配置管理：接口配置是NAT工作的基础，没有接口配置，NAT无法工作
方向识别：接口类型用于识别数据包方向，这是NAT正确工作的前提
性能优化：按需处理，只有配置的接口才处理NAT，提高性能
灵活性：可以灵活配置哪些接口需要NAT

9.3 数据包处理流程源码解析：从Windows ping到百度服务器

9.3.1 场景回顾

实战场景：

bash 复制代码

# Windows主机执行
ping -S 10.0.0.2 183.2.172.17

数据包信息：

源IP：10.0.0.2（Windows主机）
目标IP：183.2.172.17（百度服务器）
协议：ICMP
接收接口：eno2np1（内部接口）

9.3.2 步骤1：数据包进入VPP并进入Feature Arc

复制代码

数据包：
  源IP：10.0.0.2
  目标IP：183.2.172.17
  协议：ICMP
  接收接口：eno2np1 (inside接口)
  TTL：64（Windows默认）

数据包进入VPP后，进入 ip4-unicast Feature Arc，经过ACL检查和分片重组后，到达 nat44-ei-classify 节点。

9.3.3 步骤2：分类节点判断方向（nat44-ei-classify）

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei.c
// 函数：nat44_ei_classify_inline_fn()

static_always_inline uword
nat44_ei_classify_inline_fn (vlib_main_t *vm, vlib_node_runtime_t *node,
                             vlib_frame_t *frame)
{
  // 1. 获取数据包
  b0 = vlib_get_buffer (vm, bi0);
  ip0 = vlib_buffer_get_current (b0);
  // ip0->src_address = 10.0.0.2
  // ip0->dst_address = 183.2.172.17

  // 2. 默认是 IN2OUT（内部到外部）
  u32 next0 = NAT44_EI_CLASSIFY_NEXT_IN2OUT;

  // 3. 检查目标地址是否是NAT地址池中的地址
  vec_foreach (ap, nm->addresses) {
    // nm->addresses 包含：192.168.2.213（实战配置中添加的）
    if (ip0->dst_address.as_u32 == ap->addr.as_u32) {
      // 183.2.172.17 != 192.168.2.213 → 不匹配
      // 目标地址是NAT地址 → OUT2IN
      next0 = NAT44_EI_CLASSIFY_NEXT_OUT2IN;
      goto enqueue0;
    }
  }
  // 实战中：目标地址183.2.172.17不在NAT地址池中，所以不进入此分支

  // 4. 检查静态映射
  if (pool_elts (nm->static_mappings)) {
    // 实战中：没有配置静态映射，所以不进入此分支
    init_nat_k (&kv0, ip0->dst_address, 0, 0, 0);
    if (!clib_bihash_search_8_8 (&nm->static_mapping_by_external,
                                 &kv0, &value0)) {
      m = pool_elt_at_index (nm->static_mappings, value0.value);
      if (m->local_addr.as_u32 != m->external_addr.as_u32) {
        next0 = NAT44_EI_CLASSIFY_NEXT_OUT2IN;
      }
    }
  }

  // 5. 发送到对应的节点
  // 实战中：next0 = NAT44_EI_CLASSIFY_NEXT_IN2OUT
  // 发送到：nat44-ei-in2out 节点
  vlib_validate_buffer_enqueue_x1 (vm, node, next_index, to_next,
                                   n_left_to_next, bi0, next0);
}

代码解析：

为什么默认是 IN2OUT？

常见场景：大多数情况下，数据包是从内部网络发起的（内部主机访问外部服务器）
性能优化：默认假设是 IN2OUT，可以减少不必要的检查
实战对应：Windows主机访问百度服务器，确实是内部到外部的流量

为什么要检查NAT地址池？

方向识别 ：NAT地址池（nm->addresses）存储所有可用的公网IP地址
- 实战中：nm->addresses 包含 192.168.2.213（通过 nat44 ei add address 192.168.2.213 添加）
OUT2IN判断：如果目标地址是NAT地址池中的地址，说明这是外部到内部的流量
实战对应 ：
- 请求包：目标地址 183.2.172.17 不在NAT地址池中 → IN2OUT
- 响应包：目标地址 192.168.2.213 在NAT地址池中 → OUT2IN

为什么要检查静态映射？

服务器发布：静态映射用于服务器发布，外部主机通过NAT地址访问内部服务器
精确匹配：静态映射可以精确匹配IP和端口
实战对应：实战中没有配置静态映射，所以不进入此分支

在整个NAT体系中的必要性：

性能优化：分类节点在数据包处理的最早阶段，快速判断方向，避免后续不必要的处理
正确性保证：准确的方向判断是NAT正确工作的前提，错误的方向会导致数据包无法正确转换
灵活性：支持多种场景（动态NAT、静态映射、服务器发布等）

结果：数据包被发送到 nat44-ei-in2out 节点

9.3.4 步骤3：IN2OUT节点处理（nat44-ei-in2out）

3.1 查找会话

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei_in2out.c
// 函数：nat44_ei_in2out_node_fn_inline()

static_always_inline uword
nat44_ei_in2out_node_fn_inline (vlib_main_t *vm, vlib_node_runtime_t *node,
                                vlib_frame_t *frame, int is_slow_path,
                                int is_output_feature)
{
  // 1. 获取数据包信息
  ip0 = vlib_buffer_get_current (b0);
  rx_sw_if_index0 = vnet_buffer (b0)->sw_if_index[VLIB_RX];
  // rx_sw_if_index0 = eno2np1的接口索引

  rx_fib_index0 = vec_elt (nm->ip4_main->fib_index_by_sw_if_index,
                          rx_sw_if_index0);
  // 获取接收接口的FIB索引

  // 2. 确定协议类型
  proto0 = ip_proto_to_nat_proto (ip0->protocol);
  // proto0 = NAT_PROTOCOL_ICMP（ICMP协议）

  // 3. 构建查找键（4元组：源IP、源端口、FIB索引、协议）
  init_nat_k (&kv0, ip0->src_address,                    // 10.0.0.2
              vnet_buffer (b0)->ip.reass.l4_src_port,    // ICMP没有端口，使用0
              rx_fib_index0,                              // FIB索引
              proto0);                                    // ICMP

  // 4. 在 in2out 哈希表中查找会话
  if (clib_bihash_search_8_8 (&nm->in2out, &kv0, &value0) != 0) {
    // 未找到会话 → 需要创建新会话（慢路径）
    // 实战中：第一次ping，没有会话，进入慢路径
    if (is_slow_path) {
      // 调用 slow_path() 创建新会话
      next0 = slow_path (nm, b0, ip0, ip0->src_address,
                        vnet_buffer (b0)->ip.reass.l4_src_port,
                        rx_fib_index0, proto0, &s0, node, next0,
                        thread_index, now);
    } else {
      // 发送到慢路径节点
      next0 = NAT44_EI_IN2OUT_NEXT_SLOW_PATH;
    }
  } else {
    // 找到会话 → 快速路径
    // 实战中：第二次ping时，会话已存在，走快速路径
    s0 = pool_elt_at_index (nm->per_thread_data[thread_index].sessions,
                           nat_value_get_session_index (&value0));
  }
}

代码解析：

为什么要获取FIB索引？

FIB（Forwarding Information Base）：路由表索引
多VRF支持：不同的接口可能属于不同的VRF（Virtual Routing and Forwarding）
会话区分：同一个IP地址在不同VRF中可能有不同的NAT映射
实战对应：实战中只有一个VRF，FIB索引用于区分不同VRF中的会话
什么是FIB和VRF ：文末问答环节有提及
为什么使用4元组作为查找键？
端点无关（Endpoint Independent）：NAT44-EI的特点
4元组：源IP、源端口、FIB索引、协议
不包含目标地址和端口：同一个内部IP和端口，访问不同目标时使用相同的外部端口
实战对应 ：
- 第一次ping：10.0.0.2:0 → 创建会话，分配外部端口
- 第二次ping：10.0.0.2:0 → 找到已有会话，使用相同的外部端口
端口复用：这样可以实现端口复用，提高端口利用率

为什么要区分快速路径和慢路径？

快速路径：已存在会话，直接查找哈希表，性能高
慢路径：新会话，需要分配地址和端口，创建会话，性能较低
分离设计：分离设计可以提高整体性能，大多数数据包走快速路径
实战对应 ：
- 第一次ping：走慢路径，创建会话
- 后续ping：走快速路径，直接转换

为什么使用哈希表查找？

性能：哈希表查找时间复杂度为 O(1)，性能高
可扩展性：NAT需要处理大量并发连接，哈希表可以快速查找会话
数据结构 ：clib_bihash_8_8_t 是VPP优化的双向哈希表，支持8字节键和8字节值

3.2 创建新会话（慢路径）

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei_in2out.c
// 函数：slow_path()

static u32
slow_path (nat44_ei_main_t *nm, vlib_buffer_t *b0, ip4_header_t *ip0,
           ip4_address_t i2o_addr, u16 i2o_port, u32 rx_fib_index0,
           nat_protocol_t nat_proto, nat44_ei_session_t **sessionp,
           vlib_node_runtime_t *node, u32 next0, u32 thread_index, f64 now)
{
  // 1. 检查是否超过最大会话数
  if (nat44_ei_maximum_sessions_exceeded (nm, thread_index)) {
    // 实战中：sessions 10000，通常不会超过
    return NAT44_EI_IN2OUT_NEXT_DROP;
  }

  // 2. 尝试匹配静态映射
  if (nat44_ei_static_mapping_match (i2o_addr, i2o_port, rx_fib_index0,
                                     nat_proto, &sm_addr, &sm_port,
                                     &sm_fib_index, 0, 0, &identity_nat)) {
    // 实战中：没有配置静态映射，不进入此分支
    // 没有静态映射 → 需要动态分配
    // 分配外部地址和端口
    if (nm->alloc_addr_and_port (
          nm->addresses, rx_fib_index0, thread_index, nat_proto,
          ip0->src_address, &sm_addr, &sm_port, nm->port_per_thread,
          nm->per_thread_data[thread_index].snat_thread_index)) {
      // 分配失败
      return NAT44_EI_IN2OUT_NEXT_DROP;
    }
  }
  // 实战中：动态分配外部地址和端口
  // sm_addr = 192.168.2.213（从NAT地址池中分配）
  // sm_port = 随机端口（例如6000）

  // 3. 获取或创建用户
  u = nat44_ei_user_get_or_create (nm, &ip0->src_address, rx_fib_index0,
                                   thread_index);
  // 实战中：创建用户，内部IP = 10.0.0.2

  // 4. 分配或回收会话
  s = nat44_ei_session_alloc_or_recycle (nm, u, thread_index, now);

  // 5. 设置会话信息
  s->in2out.addr = i2o_addr;           // 10.0.0.2
  s->in2out.port = i2o_port;          // 0（ICMP没有端口）
  s->in2out.fib_index = rx_fib_index0;
  s->nat_proto = nat_proto;            // ICMP
  s->out2in.addr = sm_addr;            // 192.168.2.213（分配的外部地址）
  s->out2in.port = sm_port;            // 6000（分配的外部端口）
  s->out2in.fib_index = nm->outside_fib_index;
  s->ext_host_addr = ip0->dst_address; // 183.2.172.17
  s->ext_host_port = vnet_buffer (b0)->ip.reass.l4_dst_port; // 0（ICMP）

  // 6. 添加到哈希表
  init_nat_i2o_kv (&kv0, s, thread_index, session_index);
  clib_bihash_add_or_overwrite_stale_8_8 (&nm->in2out, &kv0, ...);
  // 添加到 in2out 哈希表：
  // 键：10.0.0.2:0:FIB:ICMP
  // 值：会话索引

  init_nat_o2i_kv (&kv0, s, thread_index, session_index);
  clib_bihash_add_or_overwrite_stale_8_8 (&nm->out2in, &kv0, ...);
  // 添加到 out2in 哈希表：
  // 键：192.168.2.213:6000:FIB:ICMP
  // 值：会话索引

  // 7. 记录日志
  nat_ipfix_logging_nat44_ses_create (...);
  nat_syslog_nat44_apmadd (...);

  return next0;
}

代码解析：

为什么要检查最大会话数？

资源保护：防止会话数过多导致内存耗尽
性能保护：过多的会话会影响查找性能
配置限制：管理员可以配置最大会话数（实战中：sessions 10000），控制资源使用
实战对应：如果超过10000个会话，新会话会被丢弃

为什么要先检查静态映射？

优先级：静态映射优先级高于动态分配
精确控制：静态映射允许管理员精确控制地址和端口映射
服务器发布：静态映射通常用于服务器发布，需要优先处理
实战对应：实战中没有配置静态映射，所以走动态分配路径

为什么要动态分配地址和端口？

资源管理 ：NAT地址池中的地址和端口是有限的，需要合理分配
- 实战中：NAT地址池只有 192.168.2.213 一个地址
端口复用：NAT44-EI支持端口复用，同一个外部端口可以用于多个连接（只要目标不同）
负载均衡：可以跨多个NAT地址分配连接，实现负载均衡

为什么要管理用户？

用户限制：可以限制每个用户的最大会话数（实战中：users 10000）
资源统计：可以统计每个用户的资源使用情况
会话管理：用户的会话可以统一管理，便于清理和统计
实战对应：每个内部IP（如10.0.0.2）对应一个用户

为什么要添加到两个哈希表？

in2out哈希表 ：用于IN2OUT方向查找（内部到外部）
- 键：内部地址和端口（10.0.0.2:0）
- 值：会话索引
out2in哈希表 ：用于OUT2IN方向查找（外部到内部）
- 键：外部地址和端口（192.168.2.213:6000）
- 值：会话索引
双向查找：支持双向通信，两个方向都需要快速查找
实战对应 ：
- 请求包：通过 in2out 哈希表查找会话
- 响应包：通过 out2in 哈希表查找会话

为什么要记录日志？

审计：记录NAT转换事件，便于审计和排查问题
监控：可以监控NAT的使用情况
合规：某些场景下需要记录NAT转换日志，满足合规要求

会话创建结果：

复制代码

会话信息：
  内部：10.0.0.2:0
  外部：192.168.2.213:6000
  目标：183.2.172.17:0
  协议：ICMP

3.3 执行NAT转换（快速路径）

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei_in2out.c
// 函数：nat44_ei_in2out_node_fn_inline()

// 1. 标记数据包已NAT
b0->flags |= VNET_BUFFER_F_IS_NATED;
// 防止数据包被多次NAT转换

// 2. 修改源IP地址
old_addr0 = ip0->src_address.as_u32;        // 10.0.0.2
ip0->src_address = s0->out2in.addr;        // 192.168.2.213
new_addr0 = ip0->src_address.as_u32;
// 实战中：源IP从 10.0.0.2 转换为 192.168.2.213

// 3. 更新IP校验和
sum0 = ip0->checksum;
sum0 = ip_csum_update (sum0, old_addr0, new_addr0,
                      ip4_header_t, src_address);
ip0->checksum = ip_csum_fold (sum0);
// 修改IP地址后，必须更新校验和

// 4. 修改源端口（ICMP没有端口，但ICMP有ID字段）
if (proto0 == NAT_PROTOCOL_ICMP) {
  // ICMP处理：修改ICMP ID字段
  icmp0 = (icmp46_header_t *) (ip0 + 1);
  old_id = icmp0->id;
  icmp0->id = s0->out2in.port;  // 使用分配的端口作为ICMP ID
  new_id = icmp0->id;

  // 更新ICMP校验和
  sum0 = icmp0->checksum;
  sum0 = ip_csum_update (sum0, old_id, new_id,
                        icmp46_header_t, id);
  icmp0->checksum = ip_csum_fold (sum0);
}

// 5. 设置输出FIB索引
vnet_buffer (b0)->sw_if_index[VLIB_TX] = s0->out2in.fib_index;
// 指定数据包应该从哪个FIB表查找路由

// 6. 更新会话统计
nat44_ei_session_update_counters (s0, now,
                                 vlib_buffer_length_in_chain (vm, b0),
                                 thread_index);
// 更新会话的流量和包数统计

// 7. 更新LRU列表
nat44_ei_session_update_lru (nm, s0, thread_index);
// 更新LRU列表，用于会话回收

代码解析：

为什么要标记数据包已NAT？

避免重复转换：防止数据包被多次NAT转换
调试和追踪：可以通过标记识别哪些数据包经过了NAT
其他功能识别：其他VPP功能可以根据这个标记做相应处理

为什么要修改源IP地址？

NAT核心功能 ：将内部私有IP地址转换为公网IP地址
- 实战中：10.0.0.2（私有地址）→ 192.168.2.213（公网地址）
路由可达：公网IP地址可以在互联网上路由
地址隐藏：隐藏内部网络结构，提高安全性

为什么要更新IP校验和？

校验和验证：IP协议要求校验和必须正确，否则数据包会被丢弃
增量更新：修改IP地址后，校验和必须重新计算
性能优化：使用增量更新算法，只更新变化的部分，而不是重新计算整个校验和

为什么要修改ICMP ID字段？

ICMP特殊性：ICMP没有端口，但ICMP有ID字段用于标识不同的ICMP会话
会话区分：通过不同的ID区分不同的ICMP会话
端口映射：将ICMP ID映射到外部端口
实战对应：ICMP ID从内部ID转换为外部ID（6000）

为什么要设置输出FIB索引？

路由选择：指定数据包应该从哪个FIB表查找路由
多VRF支持：支持多VRF场景，不同VRF使用不同的路由表
正确转发：确保数据包从正确的接口发送出去
实战对应：设置外部FIB索引，确保数据包从eno1np0发送

为什么要更新会话统计？

监控：统计每个会话的流量和包数
计费：可以用于流量计费
故障排查：可以用于排查网络问题
会话超时：根据最后活动时间判断会话是否超时

为什么要更新LRU列表？

会话回收：LRU（Least Recently Used）算法用于回收最久未使用的会话
资源管理：当会话数达到上限时，回收最久未使用的会话
内存优化：及时回收不活跃的会话，释放内存

转换结果：

复制代码

转换前：
  源IP：10.0.0.2
  源端口：0（ICMP ID）
  目标IP：183.2.172.17
  目标端口：0

转换后：
  源IP：192.168.2.213  ← 已修改
  源端口：6000         ← 已修改（ICMP ID）
  目标IP：183.2.172.17
  目标端口：0

9.3.5 步骤4：IP路由转发（TTL减少）

数据包继续在 ip4-unicast arc 中处理，经过 ip4-lookup 节点查找路由，然后进入 ip4-rewrite 节点进行转发。

c 复制代码

// 文件：src/vnet/ip/ip4_forward.c
// 函数：ip4_ttl_and_checksum_check

static_always_inline void
ip4_ttl_and_checksum_check (vlib_buffer_t * b, ip4_header_t * ip, ...)
{
  ttl = ip->ttl;
  // 实战中：TTL = 64（Windows发送时的初始值）

  // 减少TTL
  ttl -= 1;
  ip->ttl = ttl;
  // 实战中：TTL = 64 → 63

  // 如果TTL<=0，发送ICMP Time Exceeded
  if (PREDICT_FALSE (ttl <= 0)) {
    icmp4_error_set_vnet_buffer (b, ICMP4_time_exceeded, ...);
  }
}

实战对应：

数据包进入VPP时：TTL = 64
VPP转发后：TTL = 63（减少1）
这就是为什么测试1的TTL比测试2少1的原因

9.3.6 步骤5：响应数据包处理（OUT2IN）

当百度服务器响应时，数据包从 eno1np0（外部接口）进入，经过 nat44-ei-out2in 节点处理。

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei_out2in.c
// 函数：nat44_ei_out2in_node_fn()

// 1. 构建查找键（目标地址和端口）
init_nat_k (&kv0, ip0->dst_address,                    // 192.168.2.213
            vnet_buffer (b0)->ip.reass.l4_dst_port,    // 6000
            nm->outside_fib_index,                      // 外部FIB索引
            proto0);                                    // ICMP

// 2. 在 out2in 哈希表中查找会话
if (clib_bihash_search_8_8 (&nm->out2in, &kv0, &value0) == 0) {
  // 找到会话
  s0 = pool_elt_at_index (nm->per_thread_data[thread_index].sessions,
                         nat_value_get_session_index (&value0));

  // 3. 修改目标IP地址
  old_addr0 = ip0->dst_address.as_u32;        // 192.168.2.213
  ip0->dst_address = s0->in2out.addr;        // 10.0.0.2
  new_addr0 = ip0->dst_address.as_u32;
  // 实战中：目标IP从 192.168.2.213 转换为 10.0.0.2

  // 4. 更新IP校验和
  sum0 = ip0->checksum;
  sum0 = ip_csum_update (sum0, old_addr0, new_addr0,
                        ip4_header_t, dst_address);
  ip0->checksum = ip_csum_fold (sum0);

  // 5. 修改目标端口（ICMP ID）
  old_id = icmp0->id;  // 6000
  icmp0->id = s0->in2out.port;  // 0（原始ICMP ID）
  new_id = icmp0->id;

  // 6. 更新ICMP校验和
  sum0 = icmp0->checksum;
  sum0 = ip_csum_update (sum0, old_id, new_id,
                        icmp46_header_t, id);
  icmp0->checksum = ip_csum_fold (sum0);

  // 7. 设置输出FIB索引
  vnet_buffer (b0)->sw_if_index[VLIB_TX] = s0->in2out.fib_index;
  // 指定数据包应该从内部接口发送

  // 8. 更新会话统计
  nat44_ei_session_update_counters (s0, now,
                                   vlib_buffer_length_in_chain (vm, b0),
                                   thread_index);
}

转换结果：
转换前：
  源IP：183.2.172.17
  源端口：0
  目标IP：192.168.2.213
  目标端口：6000

转换后：
  源IP：183.2.172.17
  源端口：0
  目标IP：10.0.0.2  ← 已修改
  目标端口：0       ← 已修改

代码解析：

为什么要通过目标地址查找会话？

OUT2IN方向：响应数据包的目标地址是NAT外部地址，需要通过外部地址查找会话
哈希表查找 ：使用 out2in 哈希表，键是外部地址和端口
实战对应 ：目标地址 192.168.2.213:6000 匹配会话的外部地址和端口

为什么要修改目标IP和端口？

还原地址 ：将NAT外部地址还原为内部地址
- 实战中：192.168.2.213 → 10.0.0.2
端口还原 ：将外部端口还原为内部端口
- 实战中：6000 → 0（原始ICMP ID）

为什么要更新校验和？

协议要求：IP和ICMP协议要求校验和必须正确
数据完整性：确保数据在传输过程中没有被篡改
性能优化：使用增量更新算法，只更新变化的部分

9.4 核心数据结构解析

9.4.1 nat44_ei_main_t（主结构）

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei.h

typedef struct {
  // 哈希表：内部到外部映射
  clib_bihash_8_8_t in2out;
  // 实战中：存储 10.0.0.2:0 → 会话索引 的映射

  // 哈希表：外部到内部映射
  clib_bihash_8_8_t out2in;
  // 实战中：存储 192.168.2.213:6000 → 会话索引 的映射

  // 地址池
  nat44_ei_address_t *addresses;
  // 实战中：包含 192.168.2.213（通过 nat44 ei add address 添加）

  // 接口列表
  nat44_ei_interface_t *interfaces;
  // 实战中：包含 eno2np1（inside）和 eno1np0（outside）

  // 静态映射
  nat44_ei_static_mapping_t *static_mappings;
  // 实战中：为空（没有配置静态映射）

  // 每线程数据
  nat44_ei_main_per_thread_data_t *per_thread_data;
  // 存储每个线程的会话池

  // 配置
  nat44_ei_config_t rconfig;
  // 实战中：sessions=10000, users=10000

  // 是否启用
  u8 enabled;
  // 实战中：1（已启用）

  // 外部FIB索引
  u32 outside_fib_index;
  // 外部接口的FIB索引

  // 外部FIB列表
  nat44_ei_outside_fib_t *outside_fibs;
  // 外部FIB列表
} nat44_ei_main_t;

9.4.2 nat44_ei_session_t（会话结构）

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei.h

typedef struct {
  // 外部网络元组（Outside）
  struct {
    ip4_address_t addr;      // 192.168.2.213
    u32 fib_index;           // 外部FIB索引
    u16 port;                // 6000
  } out2in;

  // 内部网络元组（Inside）
  struct {
    ip4_address_t addr;      // 10.0.0.2
    u32 fib_index;           // 内部FIB索引
    u16 port;                // 0（ICMP ID）
  } in2out;

  // 协议
  nat_protocol_t nat_proto;  // ICMP

  // 标志
  u32 flags;

  // 用户索引
  u32 user_index;

  // 最后活动时间
  f64 last_heard;

  // 统计信息
  u64 total_bytes;
  u32 total_pkts;
} nat44_ei_session_t;

实战对应：

in2out.addr = 10.0.0.2（内部地址）
in2out.port = 0（ICMP ID）
out2in.addr = 192.168.2.213（外部地址）
out2in.port = 6000（外部端口）

9.5 哈希键构建函数解析

9.5.1 init_nat_k函数

c 复制代码

// 文件：src/plugins/nat/nat44-ei/nat44_ei_inlines.h:56

always_inline void
init_nat_k (clib_bihash_kv_8_8_t *kv, ip4_address_t addr, u16 port,
            u32 fib_index, nat_protocol_t proto)
{
  kv->key = calc_nat_key (addr, port, fib_index, proto);
  kv->value = ~0ULL;
}

always_inline u64
calc_nat_key (ip4_address_t addr, u16 port, u32 fib_index, u8 proto)
{
  return (u64) addr.as_u32 << 32 | (u64) port << 16 | fib_index << 3 |
         (proto & 0x7);
}

哈希键结构：

复制代码

64位键：
  [63:32]  IP地址（32位）      ← 10.0.0.2 或 192.168.2.213
  [31:16]  端口（16位）        ← 0 或 6000
  [15:3]   FIB索引（13位）     ← FIB索引
  [2:0]    协议（3位）         ← ICMP

实战对应：

IN2OUT查找键：10.0.0.2:0:FIB:ICMP
OUT2IN查找键：192.168.2.213:6000:FIB:ICMP

代码解析：

为什么要使用64位键？

性能优化：64位键可以在一次操作中完成比较，性能高
内存对齐：64位对齐，提高缓存效率
哈希效率：64位键的哈希计算效率高

为什么要这样分配位域？

IP地址（32位）：IPv4地址是32位，占高32位
端口（16位）：端口号是16位，占中间16位
FIB索引（13位）：FIB索引通常不会超过8192，13位足够
协议（3位）：协议类型只有几种（TCP、UDP、ICMP等），3位足够

为什么端点无关不包含目标地址和端口？

端口复用：同一个内部IP和端口，访问不同目标时使用相同的外部端口
资源节约：减少哈希键的大小，提高查找性能
NAT44-EI特性：这是NAT44-EI的核心特性，区别于NAT44-ED
实战对应：Windows主机访问不同目标时，都使用相同的外部端口

9.6 完整数据包处理流程总结

结合实战场景，完整的数据包处理流程如下：

复制代码

【请求数据包：Windows 10.0.0.2 → 百度 183.2.172.17】

1. 数据包进入VPP（eno2np1）
   - 源IP：10.0.0.2
   - 目标IP：183.2.172.17
   - TTL：64

2. 进入 ip4-unicast Feature Arc
   - ACL检查
   - 分片重组
   - nat44-ei-classify（分类节点）
     - 检查目标地址是否是NAT地址池：183.2.172.17 != 192.168.2.213 → IN2OUT
     - 发送到 nat44-ei-in2out 节点

3. nat44-ei-in2out 节点处理
   - 构建查找键：10.0.0.2:0:FIB:ICMP
   - 查找会话：未找到（第一次ping）
   - 慢路径创建会话：
     - 分配外部地址：192.168.2.213
     - 分配外部端口：6000
     - 创建会话并添加到哈希表
   - 执行转换：
     - 源IP：10.0.0.2 → 192.168.2.213
     - ICMP ID：0 → 6000
     - 更新校验和
   - TTL：64（不变）

4. IP路由查找（ip4-lookup）
   - 查找路由：0.0.0.0/0 via 192.168.2.1
   - 确定输出接口：eno1np0

5. IP转发处理（ip4-rewrite）
   - TTL：64 → 63 ← 这里减少1！
   - 更新校验和

6. 数据包发出（eno1np0）
   - 源IP：192.168.2.213
   - 目标IP：183.2.172.17
   - TTL：63

【响应数据包：百度 183.2.172.17 → Windows 10.0.0.2】

1. 数据包进入VPP（eno1np0）
   - 源IP：183.2.172.17
   - 目标IP：192.168.2.213
   - TTL：53（经过多跳路由后）

2. 进入 ip4-unicast Feature Arc
   - nat44-ei-classify（分类节点）
     - 检查目标地址是否是NAT地址池：192.168.2.213 == 192.168.2.213 → OUT2IN
     - 发送到 nat44-ei-out2in 节点

3. nat44-ei-out2in 节点处理
   - 构建查找键：192.168.2.213:6000:FIB:ICMP
   - 查找会话：找到（通过 out2in 哈希表）
   - 执行转换：
     - 目标IP：192.168.2.213 → 10.0.0.2
     - ICMP ID：6000 → 0
     - 更新校验和
   - TTL：53（不变）

4. IP路由查找（ip4-lookup）
   - 查找路由：10.0.0.0/24 via 10.0.0.1
   - 确定输出接口：eno2np1

5. 数据包发出（eno2np1）
   - 源IP：183.2.172.17
   - 目标IP：10.0.0.2
   - TTL：53

6. Windows主机收到响应
   - ping成功！

9.7 关键代码函数总结

函数名	文件位置	功能	实战对应
`nat44_ei_add_interface`	`nat44_ei.c:632`	添加接口并标记方向	`set int nat44 ei in/out`
`nat44_ei_classify_inline_fn`	`nat44_ei.c:3364`	判断数据包方向	分类节点
`nat44_ei_in2out_node_fn_inline`	`nat44_ei_in2out.c:1272`	IN2OUT转换	内部到外部转换
`slow_path`	`nat44_ei_in2out.c:366`	创建新会话	第一次ping时创建会话
`nat44_ei_out2in_node_fn`	`nat44_ei_out2in.c`	OUT2IN转换	外部到内部转换
`init_nat_k`	`nat44_ei_inlines.h:56`	构建哈希键	4元组键构建
`ip4_ttl_and_checksum_check`	`ip4_forward.c`	减少TTL	TTL减少1

9.8 NAT44-EI核心特性总结

端点无关（Endpoint Independent）
- 使用4元组（源IP、源端口、FIB、协议）作为哈希键
- 不包含目标地址和端口
- 同一个内部IP和端口，访问不同目标时使用相同的外部端口
- 实战体现：Windows主机访问不同目标时，都使用相同的外部端口
快速路径/慢路径
- 已存在会话 → 快速路径（直接转换）
- 新会话 → 慢路径（创建会话）
- 实战体现：第一次ping走慢路径，后续ping走快速路径
接口配置
- 通过接口配置识别内部和外部网络
- 数据包通过接收接口判断方向
- 实战体现：eno2np1是inside，eno1np0是outside
会话管理
- 双向哈希表（in2out 和 out2in）
- 每线程会话池
- LRU列表管理
- 实战体现：会话存储在双向哈希表中，支持快速查找
TTL处理
- NAT转换不改变TTL
- IP转发时减少TTL
- 实战体现：TTL在IP转发节点减少，不在NAT转换节点减少

希望这篇实战指南和源码解析帮助你深入理解VPP NAT44-EI的实现！ 🚀

VPP的NAT插件： NAT44-EI 实战配置指南

前言

一、环境准备

1.1 VMware网络配置

网口1：桥接模式（Bridged Mode）

网口2：主机模式（Host-Only Mode）

1.2 Windows主机网络配置

VMnet虚拟网卡配置

二、VPP基础配置

2.1 准备工作

2.2 配置外部网络接口（eno1np0）

步骤1：设置IP地址

步骤2：添加默认路由

步骤3：启用接口

2.3 测试外部网络连通性

三、NAT44-EI配置

3.1 启用NAT44-EI插件

3.2 添加NAT地址池

3.3 配置接口方向

设置内部接口（Inside）

设置外部接口（Outside）

3.4 验证配置

四、功能测试

4.1 测试1：从内部网络访问外网

4.2 测试2：从外部网络访问外网（对比）

五、数据流向详解

5.1 完整数据流向图

5.2 关键转换点说明

转换点1：IN2OUT（内部到外部）

转换点2：OUT2IN（外部到内部）

4.3 TTL差异分析：为什么少了一个TTL？

TTL对比

TTL减少的原因

为什么VPP会减少TTL？

六、配置验证和监控

6.1 查看NAT会话

6.2 查看NAT统计信息

七、常见问题排查

7.1 ping不通外部网络

7.2 NAT转换不工作

7.3 Windows无法访问外网

八、总结

8.1 配置要点回顾

8.2 实际应用场景

8.3 扩展学习

附录：完整配置命令清单

九、NAT44-EI源码深度解析：结合实战流程

9.1 Feature Arc注册：NAT44-EI如何插入到数据包处理流程

9.1.1 NAT44-EI插入的Feature Arc

9.1.2 为什么NAT必须在 ip4-sv-reassembly-feature 之后运行？

1. ip4-sv-reassembly-feature的作用

2. NAT为什么需要L4信息？

3. IP分片的问题

4. 为什么即使没有ACL也必须启用？

5. ip4-sv-reassembly-feature在ip4-input后做了什么？

6. NAT如何使用这些L4信息？

7. 总结

9.1.3 Feature Arc执行顺序

9.2 接口配置源码解析：set int nat44 ei in eno2np1 的完整调用链

9.2.1 CLI命令到代码的完整链路

9.2.2 接口添加函数详解

9.3 数据包处理流程源码解析：从Windows ping到百度服务器

9.3.1 场景回顾

9.3.2 步骤1：数据包进入VPP并进入Feature Arc

9.3.3 步骤2：分类节点判断方向（nat44-ei-classify）

9.3.4 步骤3：IN2OUT节点处理（nat44-ei-in2out）

3.1 查找会话

3.2 创建新会话（慢路径）

3.3 执行NAT转换（快速路径）

9.3.5 步骤4：IP路由转发（TTL减少）

9.3.6 步骤5：响应数据包处理（OUT2IN）

9.4 核心数据结构解析

9.4.1 nat44_ei_main_t（主结构）

9.4.2 nat44_ei_session_t（会话结构）

9.5 哈希键构建函数解析

9.5.1 init_nat_k函数

9.6 完整数据包处理流程总结

9.7 关键代码函数总结

9.8 NAT44-EI核心特性总结

9.1.2 为什么NAT必须在 `ip4-sv-reassembly-feature` 之后运行？

9.2 接口配置源码解析：`set int nat44 ei in eno2np1` 的完整调用链
