IP报文与ICMP报文结构详细对比表
一、IPv4报文结构（核心网络层传输单元）
IPv4报文由「固定首部（20字节）+ 可选首部（0~40字节）+ 数据部分」组成，总长度最大65535字节（首部+数据）。
| 字段分类 | 字段名 | 长度（比特） | 取值范围/格式 | 核心作用 | 关键说明 |
|---|---|---|---|---|---|
| 固定首部（20字节，必选） | 版本（Version） | 4 | 4（IPv4）、6（IPv6） | 标识IP协议版本，路由器据此解析报文结构 | 不同版本报文结构差异极大，不可混用 |
| 首部长度（IHL） | 4 | 5~15（单位：32比特） | 表示IP首部总长度（= 字段值 × 4字节） | 最小值5（20字节固定首部），最大值15（60字节=20+40可选首部） | |
| 服务类型（TOS） | 8 | 0~255 | 定义服务质量（QoS），优先级+延迟/吞吐量/可靠性需求 | 前3位为优先级（0~7），后5位为TOS位（现代网络多用DSCP扩展） | |
| 总长度（Total Length） | 16 | 0~65535 | 整个IP报文的总长度（首部+数据） | 数据部分最大长度=65535-20=65515字节，超过MTU需分片 | |
| 标识（Identification） | 16 | 0~65535 | 标识同一原始报文的所有分片 | 分片重组时，相同标识的分片归为一组 | |
| 标志（Flags） | 3 | 000~111（仅前2位有效） | 控制报文分片： - DF（第0位）：1=禁止分片，0=允许分片 - MF（第1位）：1=后续有分片，0=最后分片 | 第2位保留（必须为0） | |
| 片偏移（Fragment Offset） | 13 | 0~8191（单位：8字节） | 标识分片在原始报文中的相对位置 | 重组时按片偏移拼接，需满足：片偏移 × 8 + 分片长度 ≤ 原始报文总长度 | |
| 生存时间（TTL） | 8 | 0~255 | 限制报文传输跳数（每经过1个路由器减1） | TTL=0时路由器丢弃报文，防止网络环路导致报文无限转发 | |
| 协议（Protocol） | 8 | 1=ICMP、6=TCP、17=UDP等 | 标识IP数据部分的上层协议类型 | 核心关联字段：IP与ICMP通过该字段绑定（值=1） | |
| 首部校验和（Header Checksum） | 16 | 0~65535 | 校验IP首部的完整性（仅校验首部，不校验数据） | 路由器转发时需重新计算（因TTL变化），接收方校验失败则丢弃报文 | |
| 源IP地址（Source IP） | 32 | IPv4地址（点分十进制） | 报文发送方的IP地址（如192.168.1.100） | 不可伪造（网络安全场景需验证） | |
| 目的IP地址（Dest IP） | 32 | IPv4地址（点分十进制） | 报文接收方的IP地址（如202.108.22.5） | 路由器路由转发的核心依据 | |
| 可选首部（0~40字节，可选） | 选项（Options） | 可变（0~320比特） | 路由记录、时间戳、源路由等 | 用于网络调试、特殊路由控制等场景 | 非必需，多数场景不使用（会增加报文长度和转发延迟） |
| 填充（Padding） | 可变（0~31比特） | 全0 | 确保整个IP首部长度为32比特（4字节）的整数倍 | 因选项长度可变，需填充补位 | |
| 数据部分（可变） | 数据（Data） | 可变（0~65515字节） | 上层协议数据 | 承载上层协议的完整数据单元 | 可封装：ICMP报文（协议字段=1）、TCP段（=6）、UDP数据报（=17）、应用层数据 |
二、ICMP报文结构（IP辅助控制协议）
ICMP报文封装在IPv4数据部分（IP协议字段=1），由「固定首部（8字节）+ 可变数据部分」组成，总长度随场景变化。
| 字段分类 | 字段名 | 长度（比特） | 取值范围/格式 | 核心作用 | 关键说明 |
|---|---|---|---|---|---|
| 固定首部（8字节，必选） | 类型（Type） | 8 | 0=回显应答、8=回显请求、3=目标不可达、11=超时等 | 标识ICMP报文的核心功能（差错报告/查询服务） | 决定后续"代码"字段的取值范围 |
| 代码（Code） | 8 | 随Type变化（0~15） | 细化Type的具体场景（补充说明功能细节） | 例：Type=3（目标不可达）时，Code=0=网络不可达、Code=1=主机不可达 | |
| 校验和（Checksum） | 16 | 0~65535 | 校验整个ICMP报文（首部+数据）的完整性 | 计算范围包含ICMP所有字段，接收方校验失败则丢弃报文 | |
| 标识符（Identifier） | 16 | 0~65535 | 匹配ICMP查询请求与应答（关联请求端和响应端） | 例：ping命令中，发送方随机生成，接收方原样返回，用于识别往返包 | |
| 序列号（Sequence Number） | 16 | 0~65535 | 按顺序标识ICMP查询报文，辅助请求与应答的对应 | 例：ping中用于统计发送/接收包数量、计算往返时延（RTT） | |
| 数据部分（可变，随类型变化） | 数据（Data） | 可变 | 场景化格式 | 承载ICMP的核心业务数据（差错定位/查询信息） | 分两类场景，格式不同： |
| 1. 差错报告报文（Type=3/11/12等）： | - 内容=出错IP报文的首部（20字节） + 出错IP数据部分前8字节 | ||||
| - 作用：让发送方通过原IP首部定位目标，通过前8字节识别上层协议（TCP/UDP端口） | |||||
| 2. 查询服务报文（Type=8/0/13/14等）： | - 内容=发送方自定义数据（如ping的时间戳、时间戳请求的时间信息） | ||||
| - 作用：用于传递查询参数和响应结果（如ping通过时间戳计算RTT） |
三、IPv6报文结构补充（简要对比）
IPv6报文结构与IPv4差异较大，核心特点是「固定首部（40字节）+ 扩展首部 + 数据部分」，以下仅列出核心字段（与ICMPv6关联）：
| 字段名 | 长度（比特） | 核心作用 |
|---|---|---|
| 版本（Version） | 4 | 6（固定为IPv6） |
| 流量类别（Traffic Class） | 8 | 类似IPv4的TOS，用于QoS控制 |
| 流标签（Flow Label） | 20 | 标识同一数据流，保障实时性（如视频流） |
| 有效载荷长度（Payload Length） | 16 | 扩展首部+数据部分的总长度 |
| 下一个头部（Next Header） | 8 | 标识后续扩展首部或上层协议（ICMPv6=58） |
| 跳数限制（Hop Limit） | 8 | 类似IPv4的TTL，每经过路由器减1 |
| 源IPv6地址 | 128 | 发送方128位IPv6地址（如2001:0db8:85a3:0000:0000:8a2e:0370:7334） |
| 目的IPv6地址 | 128 | 接收方128位IPv6地址 |
四、核心结构差异总结
| 对比维度 | IPv4报文结构 | ICMP报文结构 |
|---|---|---|
| 结构组成 | 固定首部（20字节）+ 可选首部 + 数据 | 固定首部（8字节）+ 可变数据 |
| 长度特性 | 总长度最大65535字节，首部长度可变（20~60字节） | 长度随场景变化（差错报文≈48字节，查询报文可自定义） |
| 核心字段 | 源/目的IP、TTL、协议字段、分片相关字段 | 类型、代码、标识符、序列号 |
| 数据部分用途 | 承载上层协议数据（TCP/UDP/ICMP等） | 差错定位（原IP首部+前8字节）或查询数据（时间戳等） |
| 封装关系 | 独立传输，可承载ICMP | 必须封装在IP数据部分（IPv4协议字段=1，IPv6=58） |
| 协议定位 | 网络层主协议（数据传输） | 网络层辅助协议（差错/控制） |
IP报文与ICMP报文：结构、内容及核心关系
在计算机网络中，IP报文是网络层的核心数据传输单元 （负责跨网络寻址和路由），ICMP报文是IP的辅助控制协议（负责差错报告和网络控制），二者是"承载与被承载""主协议与辅助协议"的关系。以下从「报文结构」「核心内容」「关联逻辑」三方面详细解析：
一、IP报文：网络层的"数据运输车"
IP（Internet Protocol）报文是跨网络传输数据的基本单元，核心功能是封装上层数据（TCP/UDP/ICMP等），通过IP地址寻址，由路由器转发。分为「IPv4报文」和「IPv6报文」，以下以最常用的IPv4为例解析。
1. IPv4报文结构（首部+数据）
IPv4报文由「首部（Header）」和「数据（Data）」两部分组成，首部长度可变（20~60字节），数据部分最长65515字节。
核心首部字段（20字节固定部分）
| 字段名 | 长度（比特） | 核心作用 |
|---|---|---|
| 版本（Version） | 4 | 标识IP版本（IPv4=4，IPv6=6），路由器据此解析报文结构 |
| 首部长度（IHL） | 4 | 标识IP首部长度（单位：32比特=4字节），最小值5（20字节），最大值15（60字节） |
| 服务类型（TOS） | 8 | 定义服务质量（QoS），如优先级、延迟要求（现代网络多使用DSCP字段扩展） |
| 总长度（Total Length） | 16 | 整个IP报文的总长度（首部+数据），最大值65535字节（2^16-1） |
| 标识（Identification） | 16 | 标识分片后的报文（同一原始报文的分片具有相同标识，便于接收方重组） |
| 标志（Flags） | 3 | 控制分片（DF=1表示禁止分片，MF=1表示后续还有分片） |
| 片偏移（Fragment Offset） | 13 | 分片在原始报文中的位置（单位：8字节），接收方据此重组分片 |
| 生存时间（TTL） | 8 | 限制报文传输跳数（每经过一个路由器减1，TTL=0时丢弃报文），防止环路 |
| 协议（Protocol） | 8 | 标识IP数据部分的上层协议类型（关键字段！如ICMP=1、TCP=6、UDP=17） |
| 首部校验和（Header Checksum） | 16 | 仅校验IP首部（不校验数据），路由器转发时需重新计算（因TTL变化） |
| 源IP地址（Source IP） | 32 | 发送方的IP地址（如192.168.1.100） |
| 目的IP地址（Destination IP） | 32 | 接收方的IP地址（如202.108.22.5） |
| 选项（Options） | 可变（0~40字节） | 可选字段（如记录路由、时间戳），仅在特殊场景使用（如网络调试） |
数据部分（Data）
- 承载上层协议的数据，可能是：
- 传输层协议数据（TCP段、UDP数据报）；
- 网络层辅助协议数据（ICMP报文、IGMP报文）；
- 应用层数据（如HTTP请求，需经TCP/UDP封装后再嵌入）。
二、ICMP报文：IP的"故障诊断与控制助手"
ICMP（Internet Control Message Protocol）是网络层的辅助协议，核心功能是「报告IP报文传输中的差错」和「提供网络控制/查询服务」，本身不传输用户数据，仅用于网络层的"通信协调"。
1. ICMP报文结构（首部+数据）
ICMP报文封装在IP报文的数据部分（IP协议字段=1），分为「首部（8字节固定）」和「数据部分（可变）」。
核心首部字段（8字节固定）
| 字段名 | 长度（比特） | 核心作用 |
|---|---|---|
| 类型（Type） | 8 | 标识ICMP报文的类型（差错报告/查询服务），常见值：0=回显应答、8=回显请求、3=目标不可达、11=超时 |
| 代码（Code） | 8 | 细化类型的具体场景（如Type=3时，Code=0=网络不可达、Code=1=主机不可达） |
| 校验和（Checksum） | 16 | 校验整个ICMP报文（首部+数据），确保报文完整性 |
| 标识符（Identifier） | 16 | 用于匹配查询请求与应答（如ping命令中，发送方随机生成，接收方原样返回） |
| 序列号（Sequence Number） | 16 | 同上，用于顺序匹配（如ping的往返包排序） |
数据部分（Data）

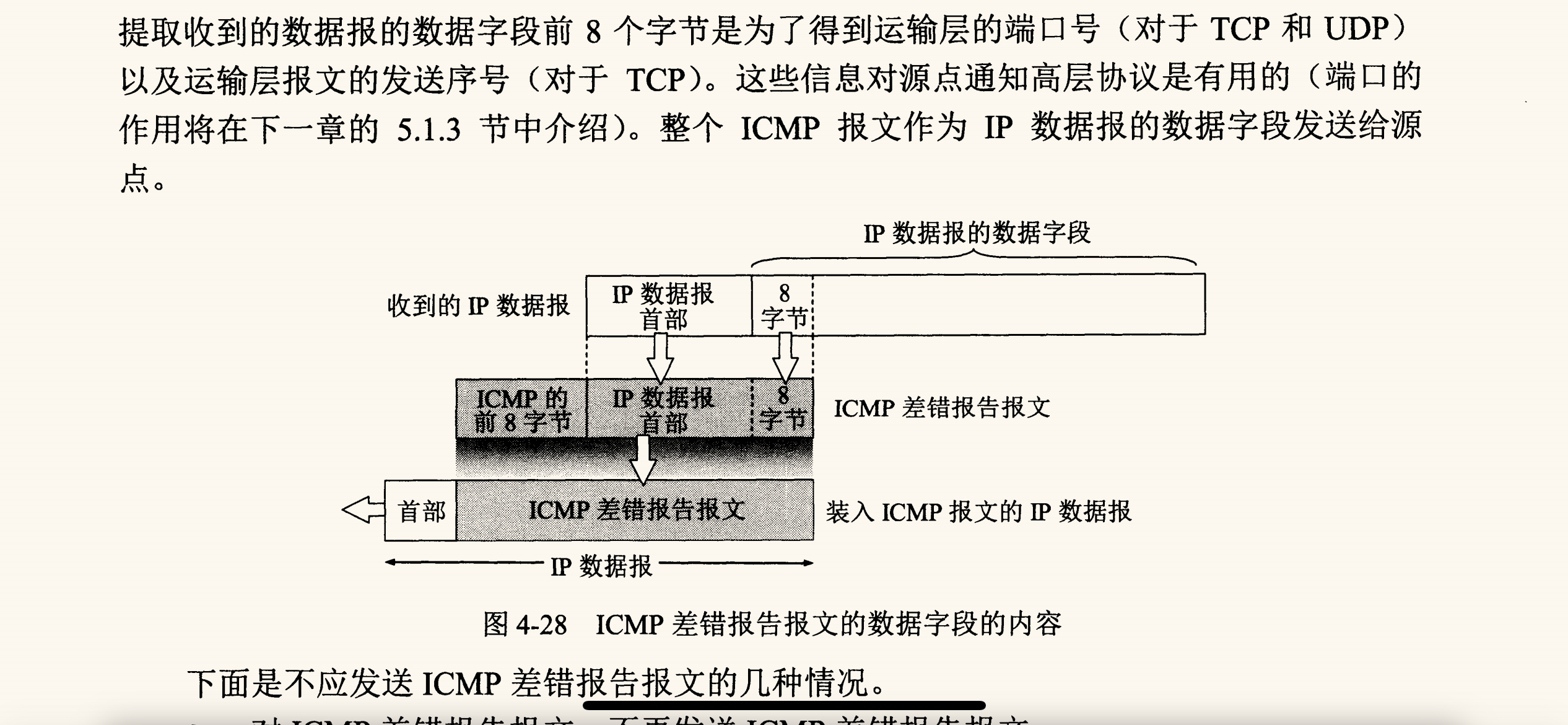

- 若为「差错报告报文」（如目标不可达、超时）：包含出错IP报文的首部+前8字节数据（路由器/接收方通过该数据定位出错的上层协议（TCP/UDP端口）和原始报文）；
- 若为「查询服务报文」（如ping请求/应答）：包含发送方自定义的数据（如ping的时间戳，用于计算往返时延RTT）。
2. ICMP报文的常见类型
| 类型（Type） | 代码（Code） | 报文名称 | 核心用途 |
|---|---|---|---|
| 0 | 0 | 回显应答（Echo Reply） | 响应ping请求（ping的"回复包"） |
| 8 | 0 | 回显请求（Echo Request） | 发起ping测试（ping的"请求包"），用于检测主机连通性 |
| 3 | 0~15 | 目标不可达（Destination Unreachable） | 报告目标主机/端口不可达（如路由不可达、端口未开放） |
| 11 | 0~1 | 超时（Time Exceeded） | 报告TTL过期（如环路导致）或分片重组超时 |
| 12 | 0~1 | 参数问题（Parameter Problem） | 报告IP首部字段错误（如首部长度无效） |
| 13 | 0 | 时间戳请求（Timestamp Request） | 查询目标主机的时间戳（用于网络时延校准） |
| 14 | 0 | 时间戳应答（Timestamp Reply） | 响应时间戳请求 |
三、IP报文与ICMP报文的核心关系
1. 承载关系：ICMP报文是IP报文的"乘客"
ICMP报文不能独立传输，必须封装在IP报文的数据部分，由IP协议负责寻址和转发------即"ICMP报文 = IP报文的数据部分"，IP报文是ICMP的"传输载体"。
封装流程示例（ping命令）：
- 发送方执行
ping 202.108.22.5，生成ICMP回显请求报文（Type=8，Code=0）； - 将该ICMP报文作为"数据"，封装到IPv4报文的数据部分，设置IP协议字段=1（标识数据是ICMP）；
- 填写IP首部的源IP（如192.168.1.100）、目的IP（202.108.22.5），TTL=64等字段；
- IP报文通过路由器路由转发，最终到达目标主机；
- 目标主机解析IP报文，发现协议字段=1，提取数据部分的ICMP报文，生成ICMP回显应答报文（Type=0）；
- 应答报文同样封装在IP报文中，按原路径返回发送方，完成ping测试。
2. 功能互补：IP负责"传输"，ICMP负责"反馈"
- IP协议的局限性：无连接、不可靠，仅负责转发报文，不提供差错反馈（如报文丢失、超时后，IP本身无法通知发送方）；
- ICMP的补充作用：当IP报文传输失败（如路由不可达、TTL过期），路由器或接收方会生成ICMP差错报文，封装在IP报文中回传给发送方，告知失败原因。
典型场景：目标不可达
- 发送方发送IP报文（目的IP=192.168.2.100，不存在该主机）；
- 路由器查找路由表，发现无到达192.168.2.0/24的路由；
- 路由器生成ICMP目标不可达报文（Type=3，Code=0=网络不可达），数据部分包含原IP报文的首部+前8字节；
- 将该ICMP报文封装在IP报文中，源IP=路由器接口IP，目的IP=原发送方IP，回传给发送方；
- 发送方收到后，解析ICMP报文，得知"目标网络不可达"，从而排查故障。
3. 协议关联：通过IP首部的"协议字段"绑定
IP报文首部的「协议字段」是两者的关键关联：
- 当IP协议字段=1时，数据部分一定是ICMP报文；
- 接收方（路由器/主机）解析IP报文时，通过协议字段判断是否需要交给ICMP协议处理。
4. 核心区别总结
| 对比维度 | IP报文 | ICMP报文 |
|---|---|---|
| 协议定位 | 网络层主协议（数据传输核心） | 网络层辅助协议（差错/控制） |
| 核心功能 | 跨网络寻址、路由转发、封装上层数据 | 差错报告（如不可达、超时）、网络查询（如ping） |
| 传输方式 | 可独立传输（承载TCP/UDP/ICMP等） | 不可独立传输，必须封装在IP报文内 |
| 封装关系 | 是ICMP的"载体"（ICMP是IP的数据部分） | 是IP的"乘客"（封装在IP数据部分） |
| 协议字段标识 | 无（自身是承载协议） | IP协议字段=1 |
| 数据部分内容 | 上层协议数据（TCP/UDP/ICMP等） | 差错场景：原IP首部+前8字节；查询场景：自定义数据（如时间戳） |
四、总结
- IP报文是"运输车"：负责将各类上层数据（包括ICMP）从源端送到目的端，核心是"寻址和转发"；
- ICMP报文是"故障诊断员"：依赖IP传输，专门解决IP的"无反馈"问题，告知发送方报文传输的成功/失败原因；
- 关键关联：ICMP封装于IP，IP通过协议字段=1识别ICMP，二者协同完成网络层的"数据传输+故障反馈"，是网络通信不可或缺的组合（如ping、traceroute等网络工具均基于ICMP实现）。
