BP85928D贴片SOP8 5V500MA智能家居开关电源芯片 (典型应用电路、替代方案FT8451B/FT8451H)

BP85928D典型应用场景:

小家电辅助电源 架构:AC→整流滤波→BP85928D(Buck)→5V 输出功能:为 MCU、按键、显示、传感器与通信模块供电要点:固定 5V 输出,保护齐全,待机功耗低器件:整流桥、滤波电容、续流二极管、反馈分压电阻、输出电容

智能语音家电辅助电源 架构:AC→整流滤波→BP85928D→5V→语音模块 / MCU功能:稳定供电,支持语音识别与唤醒要点:低纹波、低噪声,动态响应快器件:EMI 滤波器、高频变压器、反馈电阻、输出电容

电机驱动辅助电源 架构:AC→整流滤波→BP85928D→5V→电机驱动 IC/MCU功能:为驱动 IC、电流采样与保护电路供电要点:宽压输入,过流 / 过温保护,抗干扰强器件:TVS、共模电感、续流二极管、输出电容

IoT / 智能家居与智能照明 架构:AC→整流滤波→BP85928D→5V→WiFi/BLE 模块 / LED 驱动功能:为无线模块、传感器与 LED 驱动供电要点:低待机功耗,EMI 性能好,可靠性高器件:EMI 滤波器、高频变压器、反馈电阻、输出电容

核心参数与规格

参数 规格 说明
输入电压 85--265VAC 全电压通用
输出 5V/450mA(峰值~0.5A) 固定输出,纹波小
拓扑 Buck/Buck‑Boost 适配不同输入输出比
集成 650V MOSFET、高压启动 / 自供电、电流 / 电压采样 外围极简,无需环路补偿
控制 多模式 PWM,自适应频率最高~40kHz 降频调制减音频噪声,频率调制改善 EMI
保护 OVP/OLP/OCP/SCP/OTP 输出过压 / 过载 / 过流 / 短路 / 过温保护
待机功耗 ~150mW 满足能效要求
封装 SOP8 标准贴片,易焊接

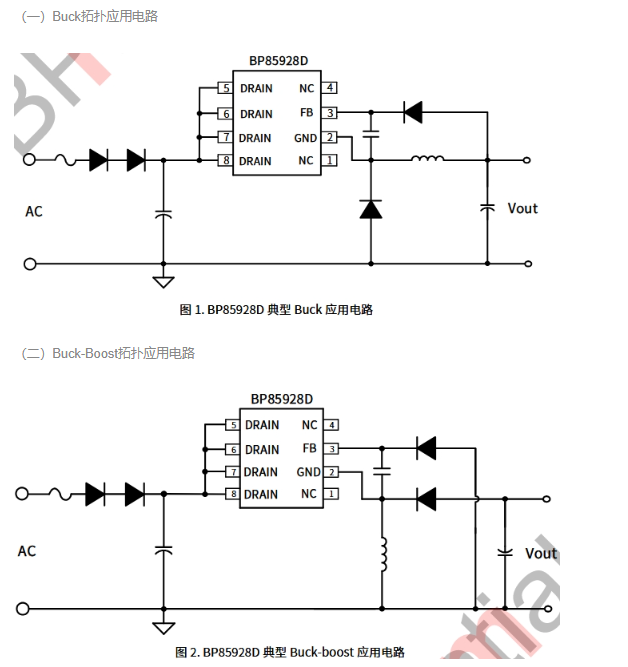

典型应用电路原理图:

BUCK电路

BUCK-BOOST典型应用

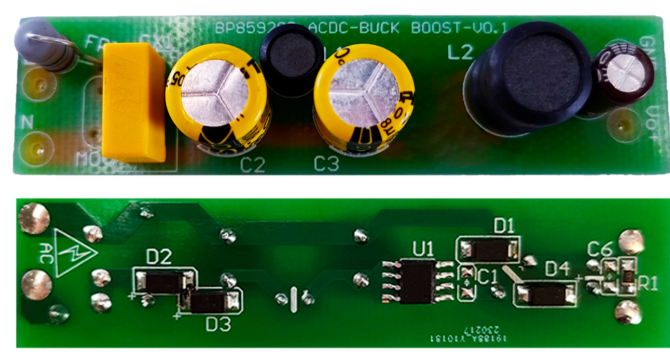

实物图:

BP85928D 替代方案

FT8451B/FT8451H:SOP8 引脚兼容,可直焊;集成度相当,外围更少;待机功耗更低(<100mW),能效更优;需按手册配置反馈与补偿。

替代要点:BP85928D 的 FB 在 3 脚,FT8451B/FT8451H 的 FB 与 VCC 合并在 4 脚,旧板 3 脚留空,4 脚接原 VCC 网络即可。
