halcon提取单通道图像——access_channel

前言

我们在图像处理中遇到的最多的图像是rgb图像,这种图像具备3个通道,R、G、B,在某些场景下我们提取其中一个通道进行图像处理具备较好的效果,本文就来讲解如何获取其中某个通道的图像。

1、提取单通道图像原理

一个RGB三通道的图像,假设每个通道都是8位(0到255灰度级),每个像素就是包含3个8位的单通道,我们提取的单通道图像就是将1个8位的通道值作为该像素的灰度值。

2、access_channel算子应用

csharp 复制代码
dev_open_file_dialog ('read_image', 'default', 'default', Selection)
read_image (Image, Selection)
access_channel (Image, ImageR, 1)
access_channel (Image, ImageG, 2)
access_channel (Image, ImageB, 3)

提取单通道图像就是使用access_channel算子,该算子只有3个参数

第1个参数是输入图像

第2个参数是输出的单通道图像

第3个参数是通道索引,1代表R通道、2代表G通道、3代表B通道。

3、提取单通道效果

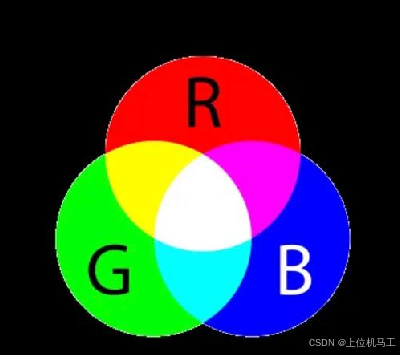

1)处理前

2)处理后

R通道:

G通道:

B通道:

从上图可以看出提取前三个通道的颜色会混在一起,但是提取后每个单独通道的图像数据都独立了出来,假设我只想处理红色R图像的圆,你用彩色图像根本无法区分(因为有重叠),但是你提取出R通道再处理就非常方便了。
