OPENCV(python)--初学之路（十五）Shi-Tomasi 角点检测和追踪的良好特征和SIFT简介

一前言

今天还是挺高兴的，我的原力值在上周排太原市第八，这都是因为大家，感谢！！同时我也希望大家能关注我，我在大学这几年都将致力于视觉学习，有感兴趣的多多关注呐。

二主要内容

Shi-Tomasi 角点检测和追踪的良好特征

理论

在上一章中，我们看到了 Harris 角点检测。之后在 1994 年，J. Shi 和 C. Tomasi 在他们的论文 Good Features to Track 中做了一个小修改，与 Harris 角点检测相比显示出更好的结果。Harri 角点检测的评分由下式给出：

不同于此，Shi-Tomasi 提出：

如果它大于阈值，则将其视为角点。如果我们像在 Harris 角点检测中那样将它绘制在空间中，将得到如下图像：

从图中可以看出，只有当和都大于最小值\时，它才被视为一个角点（绿色区域）。

代码

OpenCV 有一个函数， cv.goodFeaturesToTrack() 。

cv.goodFeaturesToTrack() 是 OpenCV 中用于检测图像中显著角点（特征点）的函数，基于 Shi-Tomasi 角点检测方法 （也称为 Good Features to Track）。它是 Harris 角点检测的改进版本，提供了更好的角点选择准则。

cv.goodFeaturesToTrack(image, maxCorners, qualityLevel, minDistance, corners=None, mask=None, blockSize=None, useHarrisDetector=None, k=None)

参数说明（其实真正用的时候不用写这么多参数，了解即可）

参数	说明
`image`	输入图像（单通道，8位或32位浮点型）。
`maxCorners`	返回的最大角点数量（若 ≤0 表示无限制）。
`qualityLevel`	角点质量阈值（通常 0.01 到 0.1）。与最佳角点得分的比例，低于该值的角点被拒绝。
`minDistance`	角点之间的最小欧氏距离。
`mask`	可选掩码，指定检测区域（`mask=0` 处不检测）。
`blockSize`	计算角点响应函数的邻域大小（默认 3）。
`useHarrisDetector`	是否使用 Harris 角点检测（默认 `False` 表示使用 Shi-Tomasi 方法）。
`k`	Harris 角点检测的自由参数（仅在 `useHarrisDetector=True` 时有效）。

注意事项

输入图像必须是单通道的。
qualityLevel 是根据图像中最大角点响应值进行缩放的。例如，如果最大响应值为 R_max，则所有响应值小于 qualityLevel * R_max 的角点会被丢弃。
minDistance 用于在检测后执行非极大值抑制，确保角点之间保持一定距离。
如果角点数量超过 maxCorners，则只返回响应最强的那些角点。

它通过 Shi-Tomasi 方法（或 Harris 角点检测，如果你指定它）在图像中找到 N 个最佳的角点。

像往常一样，图像应该是灰度图像。然后指定要查找的角点数量。然后指定质量等级，该等级是 0-1 之间的值，所有低于这个质量等级的角点都将被忽略。最后设置检测到的两个角点之间的最小欧氏距离。

通过所有这些信息，该函数可以在图像中找到角点。所有低于质量等级的角点都将被忽略。然后它根据质量按降序对剩余的角点进行排序。该函数选定质量等级最高的角点（即排序后的第一个角点），忽略该角点最小距离范围内的其余角点，以此类推最后返回 N 个最佳的角点。

以下代码将以25个点举例

python 复制代码

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt

# 读取原始图像文件
img = cv.imread(r'D:\python_code\pic\sumoiao.webp')

# 将彩色图像转换为灰度图像
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

# 使用Shi-Tomasi算法检测角点
corners = cv.goodFeaturesToTrack(gray, 25, 0.01, 10)
这里的25可更改

# 将角点坐标转换为整数格式
corners = np.int0(corners)

# 遍历所有检测到的角点并在原图上绘制
for i in corners:
    x, y = i.ravel()
    cv.circle(img, (x, y), 3, (0, 255, 0), -1)

# 使用Matplotlib显示处理后的图像
plt.imshow(cv.cvtColor(img, cv.COLOR_BGR2RGB))
plt.axis('off')
plt.show()

效果如下

其实效果比哈里斯角好很多，但是感觉依旧不尽人意，所以我将讲解更精确的算法

SIFT 简介（尺度不变特征变换）

理论（太理论，理解即可）

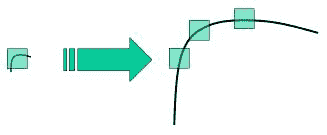

在前几章中，我们看到了一些角点检测器，如 Harris 等。它们具有旋转不变性，这意味着，即使图像旋转，我们也可以找到相同的角点。因为很明显，角点在旋转图像中也是角点。但是缩放呢？如果图像缩放，角点可能就不再是角点。以下图为例，在小图像中使用一个小窗口能够检测出角点，然而将图像放大后，在同一窗口中的图像变得平坦，无法检测出角点。所以 Harris 角点不具有尺度不变性。

因此，在 2004 年，不列颠哥伦比亚大学的 D.Lowe 在他的论文Distinctive Image Features from Scale-Invariant Keypoints 中提出了一种新算法，尺度不变特征变换（SIFT），用以提取特征点并计算其描述子。 （这篇论文易于理解，被认为是关于 SIFT 的最佳材料。以下解释只是该论文的简短摘要）。

SIFT 算法主要涉及四个步骤。我们将逐一看到它们。

1.尺度空间极值检测

从上图可以看出，我们不能使用同一个窗口来检测不同尺度空间中的角点。检测小的角点可以用小的窗口，但检测更大的角点则需要更大的窗口。为此需要进行尺度空间滤波。使用不同σ值的高斯拉普拉斯算子（LoG）对图像进行卷积。具有不同σ值的 LoG 可以检测不同大小的斑点。简而言之，σ相当于一个尺度变换因子。例如，在上图中使用具有低σ的高斯核可以检测出小的角点，而具有高σ的高斯核则适合于检测大的角点。因此，我们可以在尺度空间和二维平面中找到局部最大值(x,y,σ)(x,y,σ)，这意味着在σ尺度中的(x,y)(x,y)处有一个潜在的特征点。

但是 LoG 的计算量非常大，因此 SIFT 算法使用高斯差分法求取 LoG 的近似值。分别使用方差值为 σ 和 kσ的高斯核对图像进行模糊，对所得的结果再求二者的差值就是 DoG。如下图所示：

找到 DoG 后，搜索不同尺度空间和二维平面中的局部最大值。例如，将图像中的一个像素与其 8 个相邻像素、尺度空间上一层中相邻的 9 个像素以及尺度空间下一层中相邻的 9 个像素做比较。如果该像素值是一个局部最大值，那么它就是一个潜在的特征点。基本上可以说特征点是相应尺度空间的最佳代表。如下图所示：

2.特征点定位

一旦找到潜在的特征点，就必须对其进行细化以获得更准确的结果。论文作者使用尺度空间的泰勒展开来获得更准确的极值位置，如果此极值处的强度小于阈值（0.03），则将其忽略。该阈值在 OpenCV 中被称为contrastThreshold。

contrastThreshold 是用于过滤低对比度特征点的阈值。在SIFT算法中：

作用：过滤掉图像中低对比度的关键点（这些点通常不稳定且容易受噪声影响）
原理：通过计算DoG（高斯差分）金字塔中极值的对比度值，丢弃对比度低于该阈值的点
位置：该阈值在SIFT算法的关键点检测阶段应用

DoG 对边缘更加敏感，因此需要去除边缘。为此，使用了类似于 Harris 角点检测的思路。论文作者使用 2x2 Hessian 矩阵（H）来计算主曲率。我们从 Harris 角点检测得知，当一个特征值大于另一个特征值时检测到的是边界。所以这里论文作者使用了一个简单的函数，如果比率大于阈值则丢弃该特征点，在 OpenCV 中这个比率被称为 edgeThreshold 。论文中给出的边界阈值是 10。

所以，所有低对比度特征点和边缘特征点被去除后，剩下的就是我们所感兴趣的特征点。

3.指定方向

现在，为每个特征点指定方向，以实现图像的旋转不变性。获取特征点所在的尺度空间的领域，并且计算该区域的梯度大小和方向。由此创建了一个包含 36 个 bins（每 10°一个 bin，覆盖了 360°）的方向直方图（由梯度幅度和圆形高斯窗口加权，其中高斯窗口的等于当前特征点尺度空间的 1.5 倍）。采用直方图中的最高峰为主方向，同时也考虑其余任何高于最高峰 80％的峰来计算方向。这就会创建具有位置和尺度空间相同但方向不同的特征点。这样做有助于匹配的稳定性。

4.特征点描述子

现在创建特征点描述子。在关键点周围选取 16x16 的邻域。将它为 16 个 4x4 大小的子块。对于每个子块，创建包含 8 个 bin 的方向直方图。因此总共有 128 个 bin 值可用。由这 128 个形成的向量构成了特征点描述子。除此之外，还采取了一些措施来实现对光照变化、旋转等的鲁棒性。

5.特征点匹配

通过识别两幅图像中距离最近的特征点来进行特征点匹配。但在某些情况下，第二个最接近的匹配可能非常接近第一个，这种情况可能由噪音或其他原因而引起。在这种情况下，计算最近距离与第二最近距离的比率。如果比率大于 0.8，则忽略。根据论文，这样做消除了大约 90％的错误匹配，同时只去除了 5％的正确匹配。

以上是 SIFT 算法的总结。关于更多详细信息和理解，强烈建议阅读原始论文。记住一件事，这个算法受到专利保护，所以这个算法被包含在 opencv contrib repo 中。

OpenCV 中的 SIFT

现在让我们看看 OpenCV 中提供的 SIFT 函数。让我们从特征点检测及绘制开始。首先，我们必须构造一个 SIFT 对象。我们可以使用不同的参数，这不是必须的，关于参数的解释可参考文档。

sift.detect() 函数查找图像中的特征点。如果只想搜索图像的一部分，则可以传递一个掩膜。返回的每个特征点都是一个特殊的结构，它有许多属性，如(x,y)坐标，有意义邻域的大小，指定方向的角度，指定特征点强度的响应等。

OpenCV 还提供 cv.drawKeyPoints() 函数，该函数在特征点的位置上绘制小圆圈。如果您向其传递一个标志 cv.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS ，它将绘制一个特征点大小的圆圈，它甚至会显示其方向。见下面的例子。

cv.drawKeypoints(image, keypoints, outImage, color=None, flags=None)

参数详解

参数	说明
`image`	输入图像（可以是彩色或灰度图）
`keypoints`	关键点列表，通常来自 `detect()` 或 `detectAndCompute()`
`outImage`	输出图像（如果为 `None`，会创建新图像）
`color`	关键点颜色，默认 `(-1, -1, -1)` 表示随机颜色
`flags`	绘制标志，控制绘制样式

代码如下（由于版本更新，sift已经包含在opencv中所以opencv4.4以上的就可直接运行代码）

python 复制代码

import numpy as np
import cv2 as cv
import os

# 禁用Qt的内部MIME警告
os.environ['QT_LOGGING_RULES'] = '*.debug=false;qt.*.warning=false'

# 读取输入图像
img = cv.imread(r'D:\python_code\pic\sumoiao.webp')

# 将图像转换为灰度图
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

# 创建SIFT检测器对象
sift = cv.SIFT_create()

# 检测图像中的关键点
kp = sift.detect(gray, None)

# 在原始图像上绘制检测到的关键点
img = cv.drawKeypoints(gray, kp, img)

# 显示结果图像
cv.imshow('SIFT Keypoints Result', img)
cv.waitKey(0)
cv.destroyAllWindows()

效果如下
