Flink学习笔记：状态类型和应用

Flink 被广泛应用的原因，除了我们前面提到的对时间以及窗口的应用之外，另一点就是它强大的容错机制，以及对 Exactly Once 的支持。

今天就来了解一下 Flink 的状态以及应用，首先第一个问题是：什么是有状态计算？

基本概念

在数据流处理中，大部分操作都是每次只处理一个事件，比如对输入的数据进行结构化解析，这类操作我们称为无状态计算。而有些操作则需要记住多个事件并进行处理，比如前面我们在窗口中对数据做的求和操作，这类操作我们称之为有状态计算。

在 Flink 中，状态的另一个重要作用是用来做故障恢复，故障恢复主要依赖于 checkpoint 和 savepoint。当我们使用状态时，通常需要从 State Backend 读取。

通过介绍有状态计算的基本概念，我们又引出了 checkpoint、State Backend 等概念，下面我们再来一一解释。

状态分类

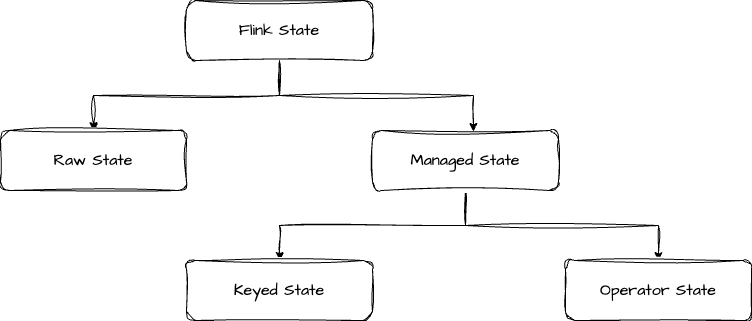

Flink 状态分类可以参考下图

首先是分为 Raw State 和 Managed State 两大类，我们分别从管理方式、数据类型、适用场景这三个方面来看它们的区别

	Raw State	Managed State
管理方式	开发者自行管理，需要手动序列化和反序列化	由 Flink Runtime 管理，自动存储和恢复数据
数据类型	仅支持 byte 数组	支持 value, list, map
适用场景	需要自定义 Operator	支持大部分计算场景

Managed State 又分为 Keyed State 和 Operator State 两类，下面我们详细介绍这两类状态。

Keyed State

Keyed State 只能用在 KeyedStream 上，也就是在使用前，要先对数据流进行 keyBy 操作。Keyed State 支持以下几种状态类型：

ValueState：保存一个值，可以通过 update() 方法更新，通过 value() 方法获取保存的值。
ListState：保存一个 list，可以通过 add() 或 addAll() 方法向 list 中添加元素，也可以通过 update() 直接覆盖。使用 get() 方法获取整个列表。
ReducingState：保存一个值，表示添加到状态所有值的聚合，使用 add() 方法添加元素，使用 get() 方法获取保存的值。
AggregatingState<IN, OUT>：保存一个值，与 ReducingState 不同的是，输入和输出的元素类型可以不同。
MapState<UK, UV>：保存一个 map，可以使用 put() 或 putAll() 添加键值对，使用 get() 获取值。

在知道了各个类型的 Keyed State 怎么用之后，我们再来看如何创建一个 Keyed State。以 ValueState 为例。

java 复制代码

ValueStateDescriptor<Tuple2<Long, Long>> descriptor =
        new ValueStateDescriptor<>(
                "average",
                TypeInformation.of(new TypeHint<Tuple2<Long, Long>>() {}));
ValueState<Tuple2<Long, Long>> sum = getRuntimeContext().getState(descriptor);

要想创建一个 State，必须先创建一个 StateDescriptor，然后通过 RuntimeContext 来获取 State。每个 State 都对应一种 StateDescriptor。

java 复制代码

ValueState<T> getState(ValueStateDescriptor<T>)
ReducingState<T> getReducingState(ReducingStateDescriptor<T>)
ListState<T> getListState(ListStateDescriptor<T>)
AggregatingState<IN, OUT> getAggregatingState(AggregatingStateDescriptor<IN, ACC, OUT>)
MapState<UK, UV> getMapState(MapStateDescriptor<UK, UV>)

Operator State

算子状态也称为非 keyed 状态，是绑定到一个并行算子实例的状态。State 需要支持重新分布。最典型的是 Kafka Connector 中，维护了一个 topic partitions 和 offset 的 map 作为一个算子状态。

和 Keyed State 类似，想要创建一个 Operator State，同样也需要一个 StateDescriptor，同时，需要实现 CheckpointedFunction，它提供了两个方法，分别是在 checkpoint 时调用的 snapshotState() 和自定义函数初始化时调用的 initializeState()。

Talk is cheap, show me your code!

我们来看 Flink 官方文档提供的 Demo

java 复制代码

public class BufferingSink
        implements SinkFunction<Tuple2<String, Integer>>,
                   CheckpointedFunction {

    private final int threshold;

    private transient ListState<Tuple2<String, Integer>> checkpointedState;

    private List<Tuple2<String, Integer>> bufferedElements;

    public BufferingSink(int threshold) {
        this.threshold = threshold;
        this.bufferedElements = new ArrayList<>();
    }

    @Override
    public void invoke(Tuple2<String, Integer> value, Context context) throws Exception {
        bufferedElements.add(value);
        if (bufferedElements.size() >= threshold) {
            for (Tuple2<String, Integer> element: bufferedElements) {
                // send it to the sink
            }
            bufferedElements.clear();
        }
    }

    @Override
    public void snapshotState(FunctionSnapshotContext context) throws Exception {
        checkpointedState.update(bufferedElements);
    }

    @Override
    public void initializeState(FunctionInitializationContext context) throws Exception {
        ListStateDescriptor<Tuple2<String, Integer>> descriptor =
            new ListStateDescriptor<>(
                "buffered-elements",
                TypeInformation.of(new TypeHint<Tuple2<String, Integer>>() {}));

        checkpointedState = context.getOperatorStateStore().getListState(descriptor);

        if (context.isRestored()) {
            for (Tuple2<String, Integer> element : checkpointedState.get()) {
                bufferedElements.add(element);
            }
        }
    }
}

在这个例子中，我们在 initializeState 方法中使用 getOperatorStateStore().getListState() 创建了一个 ListState，然后将数据缓存到这个 list 中，当缓存数据大小超过一个阈值时，再统一发送到下游。

这里还有一个方法值得注意，就是 isRestored()，它是用来判断当前任务是否是从故障中恢复的，如果是，我们需要执行故障恢复相关的逻辑。在这个例子中就是把 state 的数据恢复到本地的变量中。

Broadcast State

了解了如何创建和使用 Operator State 之后，我们再来看一种特殊的 Operator State ------ Broadcast State。

Broadcast State 本身是类似于 Map 类型的格式，使用时需要指定 key 和 value 的类型。它的作用是将一条数据流的数据广播到下游算子的各个节点。

Broadcast State 的一个比较常见的作用就是大流关联小流。例如，我们有一个订单流，需要关联商品详情，这时可以把商品详情的流作为 broadcast 流进行广播，这样在每个 TaskManager 中会有一份商品详情数据，订单流就可以直接查询 broadcast 的数据，不需要再访问 MySQL 数据库来做查询操作。

那么具体要怎么实现呢？其实也很简单，可以看下面这段代码

java 复制代码

MapStateDescriptor<String, Product> productStateDescriptor =
        new MapStateDescriptor<>("productBroadcastState", String.class, Product.class);

BroadcastStream<Product> broadcastProductStream = productStream.broadcast(productStateDescriptor);

BroadcastConnectedStream<Order, Product> connectedStreams = orderStream.connect(broadcastProductStream);

拿到 BroadcastConnectedStream 之后，我们就可以调用 process 方法进行处理了。完整的代码我放到 GitHub 上了。感兴趣的可以查看。

在使用 Broadcast State 的时需要注意，目前 RocksDB 不支持保存 Broadcast State，因此，广播流吞吐量必须要小，并且 Flink 任务要预留足够的内存。

聊完了 Broadcast State，我们再来看看 Operator State 是如何进行重新分布的。正常 Operator State 支持两种重新分布的方式，按照不同的方式，我们可以划分为 ListState 和 UnionListState。

ListState：所有的 element 均匀分布到 task 上
UnionListState：每个 element 都要在所有的 task 上

Broadcast State 由于本身就是广播状态，因此重新分布后仍然是需要进行广播的。

状态有效期

最后再来扩展一个知识点，就是状态的有效期。在 Flink 中，只有 Keyed State 支持有效期。具体使用方法如下。

java 复制代码

StateTtlConfig ttlConfig = StateTtlConfig
    .newBuilder(Duration.ofSeconds(1))
    .setUpdateType(StateTtlConfig.UpdateType.OnCreateAndWrite)
    .setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired)
    .build();

ValueStateDescriptor<String> stateDescriptor = new ValueStateDescriptor<>("text state", String.class);
stateDescriptor.enableTimeToLive(ttlConfig);

这里有三个属性，我们分别来解释一下，首先第一个是过期时间，在调用 newBuilder 时就要传入。

第二个是 UpdateType，也就是更新策略，默认是 OnCreateAndWrite，表示在创建和写入时更新，也可以设置为 OnReadAndWrite，表示在读取和写入时更新。

第三个是可见性，默认是 NeverReturnExpired，即不返回过期数据，也可以设置为 ReturnExpiredIfNotCleanedUp，表示会返回过期但未被清理的数据。

状态数据清理策略也分为两种：一种是做全量快照时进行清理，创建 ttl 时调用 cleanupFullSnapshot() 方法即可。

另一种是增量数据清理，在访问或处理状态时，状态后端保留一个所有状态的惰性迭代器，每次清理时选择已经过期的数据进行清理。设置方法时在创建 ttl 时调用 cleanupIncrementally(10, true) ，可以看到它提供两个参数，第一个参数是设置每次检查的条数，默认是5。第二个参数是是否在处理每条记录时都触发清理，默认是 false。

总结

最后我们来总结一下，本文我们主要介绍了 Flink 的状态及应用，首先介绍有状态计算的概念。接着重点学习了 Keyed State 和 Operator State。我们通过一个表格来进行总结。

	Keyed State	Operator State
使用算子类型	只能被用于 KeyedStream 中的Operator 上	可以被用于所有 Operator
状态分配	每个 Key 对应一个状态，单个 Operator 中可以包含多个 Key	单个 Operator 对应一个状态
创建和访问方式	重写 RichFunction，通过访问 RuntimeContext 对象获取	实现 CheckpointedFunction 或 ListCheckpointed 接口
横向拓展	状态随着 Key 自动在多个算子 Task 上迁移	有多种重新分配的方式：均匀分布。将所有状态合并再分发到每个实例上
支持数据类型	ValueState, ListState, ReducingState, AggregatingState, MapState	ListState, UnionListState, Broadcast State

最后，我们又介绍了状态有效期的定义和使用方法。有了状态之后，Flink 就可以为我们提供非常强大的容错能力了，具体怎么做的我们后面再聊。
