一、为什么有此一问

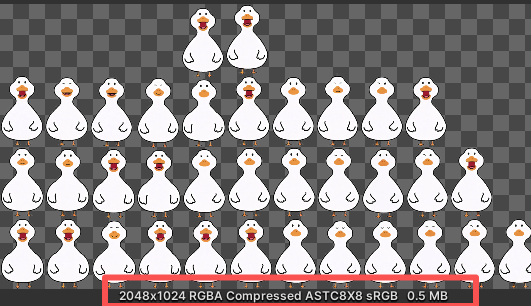

不同图片或图集在项目中，我们会在右下角看到图片的Format格式和大小：
比如上面这个图集大小是2048×1024，RGBA Compressed ASTC 8×8，在运行时占用的纹理内存大约是 0.5MB（显存），如果是 RGBA32 则约为 8MB。
如果将这个图的格式改成RGBA 32，那么就会是8MB。
为什么不同压缩格式下，占用硬盘空间是不同的？
二、首先先回忆一下计算机中bit byte等的意义和换算
1bit就是0/1.
1byte字节 = 8bit比特。
1kb = 1024byte。
1mb = 1024 kb
三、RGBA 32 和 ASTC N*N
RGBA32
RGBA32 代表，一个像素的R、G、B、A四通道各占8bit，所以一个像素占用4*8 = 32bit = 4byte。那么一个2048*1024的显存大小就是2048*1024*4/1024 /1024 = 8MB。
ASTC N*N
ASTC是一种块压缩算法，将N*N像素记作一块，比如8*8=64个像素记作一个块，这个块一共定死了有128 bit = 16 byte，即：
-
每块：128 bit = 16 byte
-
每块：8×8 = 64 像素
那么每个像素占用的Bit大小就是16*8/8*8 = 2Bit/像素，那么一张2048×1024，RGBA Compressed ASTC 8×8，在运行时占用的纹理内存大约是
2048×1024×2 bit / 8=524,288 Byte≈0.5 MB
四、在内存中这张ASTC8*8图会怎么样？
关键在于是否设置了 Read/Write Enabled 打开 / 你调用了 GetPixels 之类 API，
此时Cpu中必须留存一份可读写的副本数据，这个数据通常是解压后的格式，类似RGBA 32,
那么cpu内存中就会留有一份8mb的拷贝数据，GPU内存中只有一份0.5mb的数据。
如果没有设置 Read/Write Enabled 打开 / 你调用了 GetPixels 之类 API，那么cpu内存中就不会留有这个图片的数据，只有在gpu内存中有一份0.5mb的内存。
五、打AB包中，RGBA32与ASTC8*8的体积
ab包中的体积收到图片Format格式和采用的压缩算法2者影响。
比如一个图片的Format格式是RGBA32，压缩算法是LZ4。
假设有一张 2048×1024 的 UI 图集，我们做两个导入方案：
方案 A：RGBA32 + LZ4 AB
-
Texture Format：RGBA32
-
Max Size：2048
-
AssetBundle Compress：LZ4
方案 B：ASTC 8×8 + LZ4 AB
-
Texture Format：RGBA Compressed ASTC 8×8
-
Max Size：2048
-
AssetBundle Compress：LZ4
我们分别算：
-
原始像素数据大小
-
AB 文件大概多大
经过上面计算过程已经知道，原始像素数据RGBA32是8mb，ASTC8*8是0.5mb。
对于AB包体积：
这里是估算，真实数值会受图片内容 & 压缩算法影响，只看量级。
方案 A：RGBA32 + LZ4
-
未压缩像素数据：8MB
-
再被 LZ4 压一遍：
-
图片有很多空白 / 纯色区域 → 压缩率可能很高
-
粗略估一下：变成 3～5MB 都很正常
-
AB 文件大小：大约 3～5MB 这个区间
方案 B：ASTC 8×8 + LZ4
-
ASTC 本身已经压过 → 原始纹理数据 ≈ 0.5MB
-
再用 LZ4 压一层：
-
有可能从 0.5MB 变成 0.4MB 左右，也可能差不多
-
一般不会大很多
-
AB 文件大小：大约 0.4～0.6MB
| 格式 | 原始像素 | AB 里存的东西大致 | AB 文件大概大小 |
|---|---|---|---|
| RGBA32 + LZ4 | 8MB | 可压缩的原始像素 | ≈ 3～5MB |
| ASTC 8×8 + LZ4 | 0.5MB | 已压缩纹理再 LZ4 | ≈ 0.4～0.6MB |
